Программы Autodesk для учебных заведений: теперь бесплатно!
С целью повышения качества и эффективности образовательного процесса, корпорация Autodesk стремится обеспечить учреждениям системы образования максимальную доступность
полнофункциональных версий своих программных продуктов, включая возможность их использования для проведения занятий в компьютерных классах учебных заведений и установку на личные компьютеры преподавателей и учащихся*.
С 15 мая 2012 года корпорация Autodesk открыла для учебных заведений России и
стран СНГ новый образовательный портал — Autodesk Academic Resource Centre (http://www.autodesk.com/academic).
Портал обеспечивает возможность БЕСПЛАТНОЙ загрузки образовательных лицензий полнофункциональных версий программных продуктов Autodesk для использования их в учебном процессе в компьютерных классах.
На портале доступны не только самые последние версии программных продуктов Autodesk, но и 3 предыдущих версии, в случае, если учебный процесс построен на более ранних версиях.
Это позволит каждому учебному заведению в неограниченном количестве, полностью
легально и оперативно установить в компьютерных классах самые актуальные и официально локализованные версии программных продуктов Autodesk непосредственно с сайта производителя и правообладателя.
Инструкция по использованию сервиса может быть скачана здесь.
Важные комментарии:
- Условия использования программного продукта Autodesk с образовательной лицензий регулируются Лицензионным соглашением Autodesk. Данный продукт
запрещается использовать в коммерческой и любой другой деятельности, направленной на извлечение прибыли.
- В ходе одной регистрации и загрузки предоставляется лицензия на 125 рабочих мест c возможностью запроса дополнительных лицензий.
- Для загрузки доступны продукты только в сетевой версии.
- Срок лицензии – 3 года с момента активации
*— лицензии для личного домашнего использования студентами и преподавателями можно получить на сайте http://students.autodesk.ru

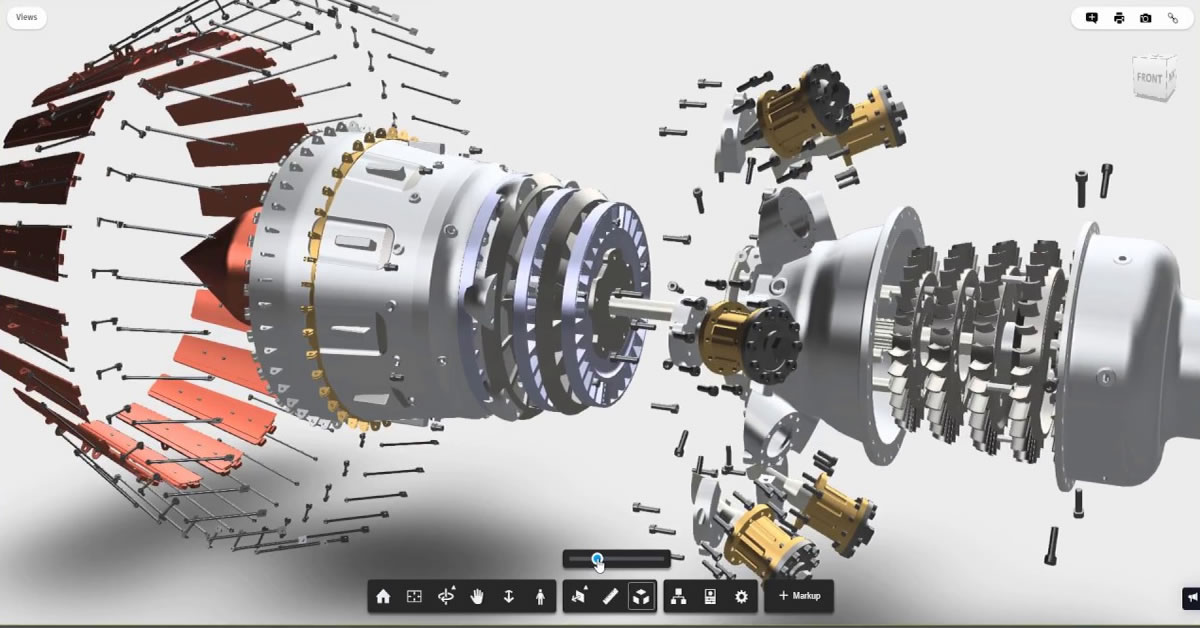

Встраивание 3D модели на сайт
Сервис A360 сейчас позволяет очень просто вставлять 3D модели на вебсайт. Вот например недавний проект, который я делал для Autodesk University Russia 2014:
Для этого можно воспользоваться своим Autodesk ID на http://autodesk360.com или просто вставить свою модель по ссылке http://360.autodesk.com/viewer и сгенерировать iFrame при помощи кнопки Share.
Полное удаление Autodesk Fusion 360
Облачные продукты, как правило, менее подвержены проблемам нарушения целостности установки и реже приходится прибегать с переустановке.
Тем не менее, в случае серьёзных проблем, когда обычная переустановка не помогает, мы рекомендуем проделать шаги по полному, или чистому, удалению программы. Процедура описана здесь:
http://knowledge.autodesk.com/support/fusion-360/troubleshooting/caas/sfdcarticles/sfdcarticles/How-to-do-a-clean-uninstall-of-Autodesk-Fusion-360.html
Вебинары по работе с данными сканирования и построению 3D модели по фото
Не можем не поделиться записями очень интересных вебинаров по работе с данными сканирования и построению 3D модели по фото:
Решение для библиотеки компонентов реализованной через сервер
Появилось решение для библиотеки компонентов реализованной через сервер Vault Basic Server/Vault Professional Server/Vault Workgroup Server 2015.
Серверные библиотеки компонентов невозможно было импортировать автоматически, если имя пользователя Vault содержит нелатинские символы. Решение проблемы:
1) Распакуйте файл ZIP библиотеки компонентов в папку.
2) Откройте Autodesk Data Management Server Console 2015.
3) Щелкните правой кнопкой мыши пункт «Библиотеки» и выберите параметр «Импорт библиотеки…» в контекстном меню.
4) В диалоговом окне «Импорт библиотеки» укажите расположение файла MDF и имя библиотеки, а затем нажмите кнопку «ОК».
5) Нажмите кнопку «ОК» в диалоговом окне Autodesk Data Management Server Console 2015.
Офисное здание в Цюрихе (из дерева)
Офисное здание в Цюрихе
Что скажут наши инженеры-механики-конструкторы-архитекторы?
Пример «Механики» в «Конструкции».
Posted at 09:01 | Permalink | Comments (0)
Autodesk Labs технология для ознакомления
В лаборатории Autodesk вышла для ознакомления технологии симуляции анализа производственных потоков — Process Analysis.
Как альтернатива, вы можете использовать Factory Design Suite IdeaStation, для внесения своих замечаний и пожеланий по работе с программой.
Краткая демонстрация работы, на примере Process Analysis Advance Model
Технология будет доступна до 15 декабря 2013 года.
Posted at 10:31 | Permalink | Comments (0)

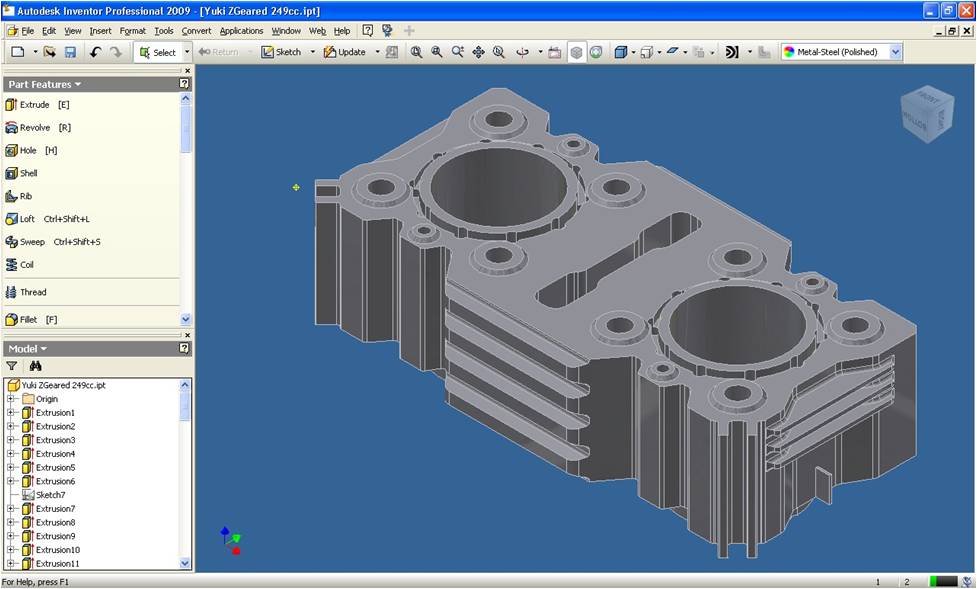

Справочная система и файлы уроков Inventor 2014
По традиции, после выхода новой версии Inventor мы рассказываем о том, как получить локальную версию справки и уроков. Напомним, по умолчанию Inventor использует интернет-версию справки. Это экономит место на жёстком диске и даёт возможность работать с самой последней редакцией справки. Но есть и недостатки: производительность и невозможность доступа к полной версии системы без активного интернет подключения. Тем не менее, все пользователи имеют возможность бесплатно скачать эти файлы с официального сайта.
Файлы справки Inventor 2014
Справка на русском
Справка на английском
Инструкция по установке и развёртыванию для администраторов
Файлы справки Inventor 2013
Инструкция по скачиванию и установке справки для Inventor 2013 может быть найдена здесь.
Файлы примеров для обучения
Вместе с Inventor поставляются прекрасные уроки по всем основным функциям программы, которые позволяют изучить продукт в кратчайшие сроки. Уроки являются составной частью справочной системы, которую можно загрузить по ссылке выше. Файлы деталей и сборок, которые используются в упражнениях, можно скачать по этой ссылке.
Установка. Разархивируйте скачанный файл по следующему пути, в зависимости от операционной системы:
Windows XP: C:\Program Files\Autodesk\Inventor 2014\
Windows 7/Windows 8: C:\Users\Public\Documents\Autodesk\Inventor 2014\
Расширенный набор примеров
Расширенный набор примеров для Inventor (детали, сборки, трубы, и т.
д.) может быть скачан здесь (~430 Mb). Доступны варианты для версий 2010, 2011, 2012, 2013 и 2014.
Использование локальной справки даже при наличии доступа в интернет
Если на компьютере пользователя имеется доступ в интернет, то Inventor будет пытаться открыть интернет версию справки, даже при наличии локальной версии. Чтобы всегда открывалась локальная версия справки, необходимо проделать следующее:
1. Скачиваем и устанавливаем оффлайн версию справки, как описано выше.
2. Открываем в блокноте файл C:\Program Files\Autodesk\Inventor 2014\Bin\HelpIds.xml
3. Находим строчку «UseOnline»
4. Меняем значение с 1 на 0 и сохраняем файл.
5. После перезапуска Inventor, будет вызываться оффлайн версия справки.
Кстати, если вы предпочитаете по умолчанию использовать онлайн справку, но хотите иметь возможность быстрого запуска оффлайн версии, то создайте ярлык на рабочем столе, который ссылается на C:\Program Files\Autodesk\Inventor 2014\Help_Full\index.
html.

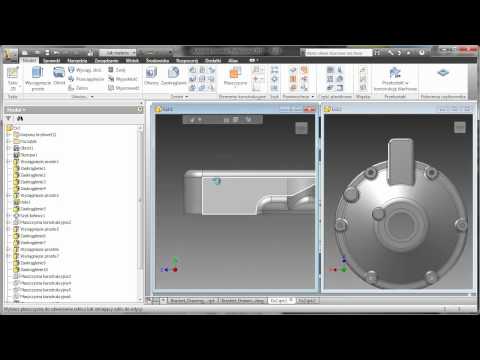

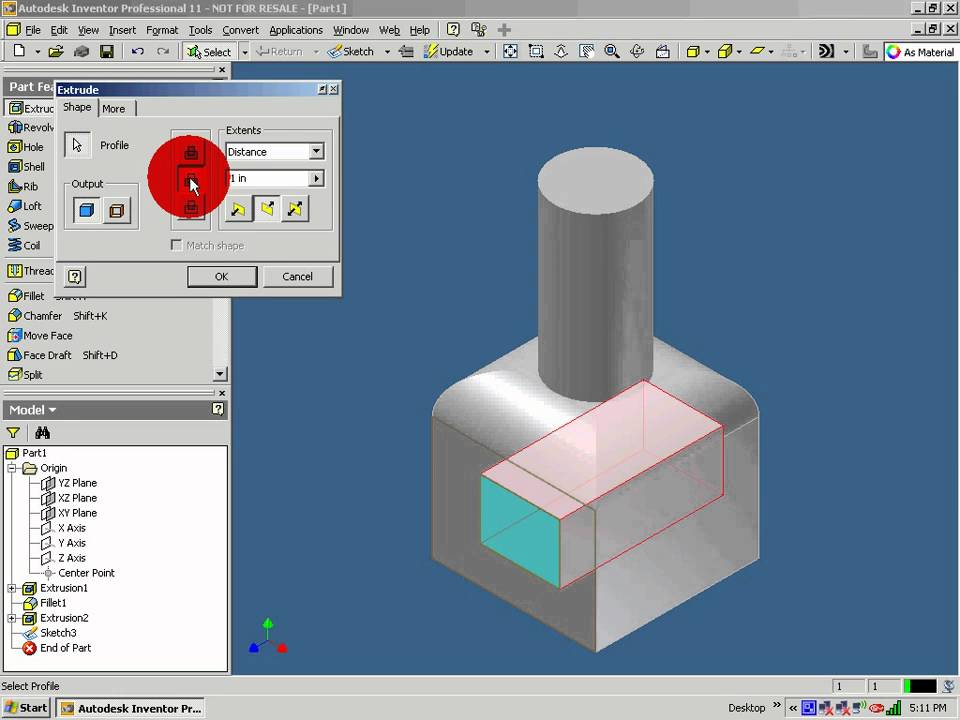

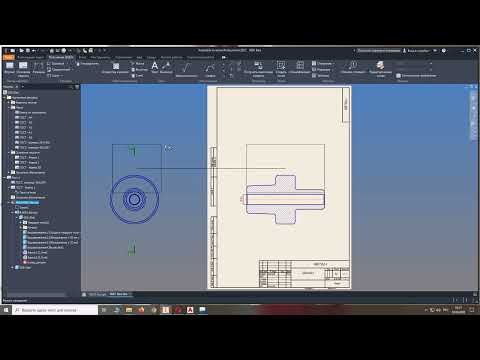

Первые шаги с Autodesk Inventor
От многих начинающих пользователей мы слышим вопрос: «Как лучше изучать программу? Где взять уроки?». На наш взгляд, стоит начинать со встроенных в программу уроков. О том, как получить к ним доступ, как раз и пойдёт речь в этом видео.
Ресурсы:
Получение локальной версии уроков и примеров http://inventor-ru.typepad.com/my-blog/2013/07/inventor2014help.html
Исправление отображения материалов в основной надписи ЕСКД/ГОСТ
Мы писали ранее об исправлении проблемы отображения материалов в основной надписи ЕСКД/ГОСТ и вы можете резонно поинтересоваться зачем мы делаем это ещё раз. Причина следующая: существует 3 различных исправления для разных версий Inventor: отдельная версия, Inventor из состава Factory Design Suite и Inventor из состава Product Design Suite. Недавно вышло исправление для отдельной версии Inventor 2013 (клиенты без Suites, образовательные учреждения, студенты), которое можно загрузить тут.
Также для удобства предлагаем вам все 3 исправления в одном месте:
1. Отдельный Inventor 2013.
2. Inventor из состава Product Design Suite 2013.
3. Inventor из состава Factory Design Suite.
Не забываем читать Readme перед установкой.
Другие исправления для продуктов Autodesk могут быть загружены по ссылке http://usa.autodesk.com/support/downloads/.
AutoCAD Electrical / Autodesk / Архив / Машиностроение / НИП-Информатика
Программное обеспечение AutoCAD Electrical включает в себя все инструменты AutoCAD и полный набор функций САПР для проектирования шкафов НКУ, РЗА, АСУТП.
Помимо проектирования схемной части проекта (общие, однолинейные, принципиальные схемы и т.д.), AutoCAD Electrical позволяет разработать ассоциативно связанный чертеж компоновки изделия и выпустить отчеты по проекту (спецификация, перечень элементов, таблица соединений).
Совместное использование AutoCAD Electrical и Autodesk Inventor Professional обеспечивает поиск и устранение коллизий в 3D проекте, трассировку проводов, получение точных длины проводов и включение их в таблицу соединений, выпуск плаза жгута, а также выпуск общей электромеханической спецификации по проекту.
Использование дополнительно Autodesk Vault Professional обеспечивает коллективную работу над проектами и управление жизненным циклом изделия.
ЗАДАЧИ РЕШАЕМЫЕ С ПОМОЩЬЮ ПО AUTODESK
|
Задачи |
AutoCAD Electrical |
Inventor Professional |
Vault |
|
Гидравлические и пневматические схемы |
+ |
|
|
|
Принципиальные, однолинейные, общие схемы |
+ |
|
|
|
Монтажные схемы |
+ |
|
|
|
Схемы соединений |
+ |
|
|
|
Таблицы сигналов I/O |
+ |
|
|
|
Чертеж компоновки |
+ |
+ |
|
|
Схема внешних проводок |
+ |
|
|
|
3D модели изделий |
|
+ |
|
|
Трассировка проводов в изделиях, определение их длинны |
|
+ |
|
|
Плаз жгута |
|
+ |
|
|
Спецификация, перечень элементов, таблица соединений |
+ |
+ |
|
|
Коллективная работа над проектами |
|
|
+ |
|
Управление жизненным циклом изделия (PDM) |
|
|
+ |
ВИДЕОПРЕЗЕНТАЦИЯ ОСНОВНЫХ ВОЗМОЖНОСТЕЙ AUTOCAD ELECTRICAL
youtube.com/embed/sevdXhlNWJQ» frameborder=»0″> ПУБЛИКАЦИИ И ВИДЕОЗАПИСИ ВЫСТУПЛЕНИЙ
Описание основных возможностей AutoCAD Electrical >>>
Видеоуроки AutoCAD Electrical >>>
Публикации о методике проектирования AutoCAD Electrical >>>
Видеопрезентации возможностей комплексного подхода к проектированию >>>
КОРОТКО О КОМПАНИИ «НИП-ИНФОРМАТИКА»
Компания НИП-Информатика, золотой партнер и авторизованный учебный и сертификационный центр компании Autodesk. Мы всегда готовы продемонстрировать Вам презентацию по продукту AutoCAD Electrical и рассказать о преимуществах комплексного отраслевого решения компании Autodesk.
Найти все ближайшие запланированные курсы обучения по AutoCAD Electrical и зарегистрироваться на них можно, перейдя по этой ссылке.
Если Вы желаете пройти курс обучения или у Вас возникли вопросы по продукту AutoCAD Electrical, пожалуйста, свяжитесь с нами:
— по телефону/факсу: +7 (812) 321-0055 (Максим Козлов, Андрей Курочкин)
— отправив e-mail: [email protected]
Мы будем рады ответить на Ваши вопросы!
С уважением, Максим Козлов
Инженер электротехнических САПР
Ключевые слова: AutoCAD Electrical, AutoCAD, AutoCAD для электротехников, AE, AutoCAD E, Autodesk, проектирование схем, принципиальные схемы, сборочный чертеж, таблица соединений, перечень элементов, схема соединений, проектирование, ПЭ, ТС, Э3, Э4, автокад электрикал, 2017, AutoCAD 2017, конструкторская документаци, электро

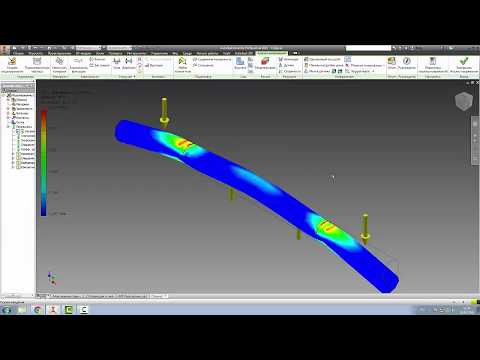

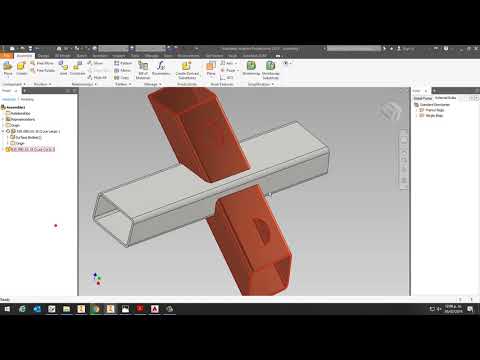

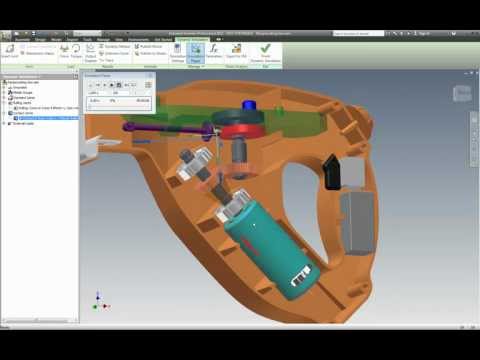

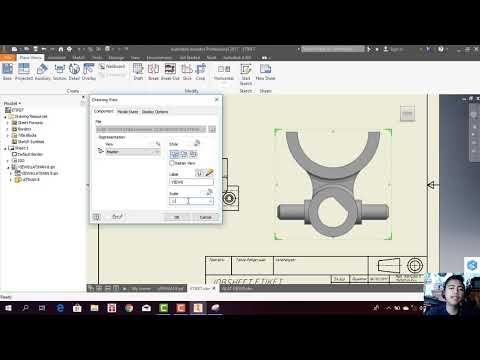

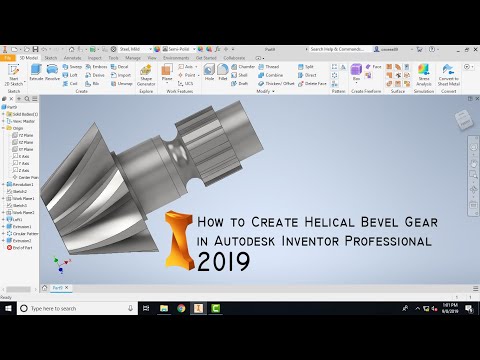

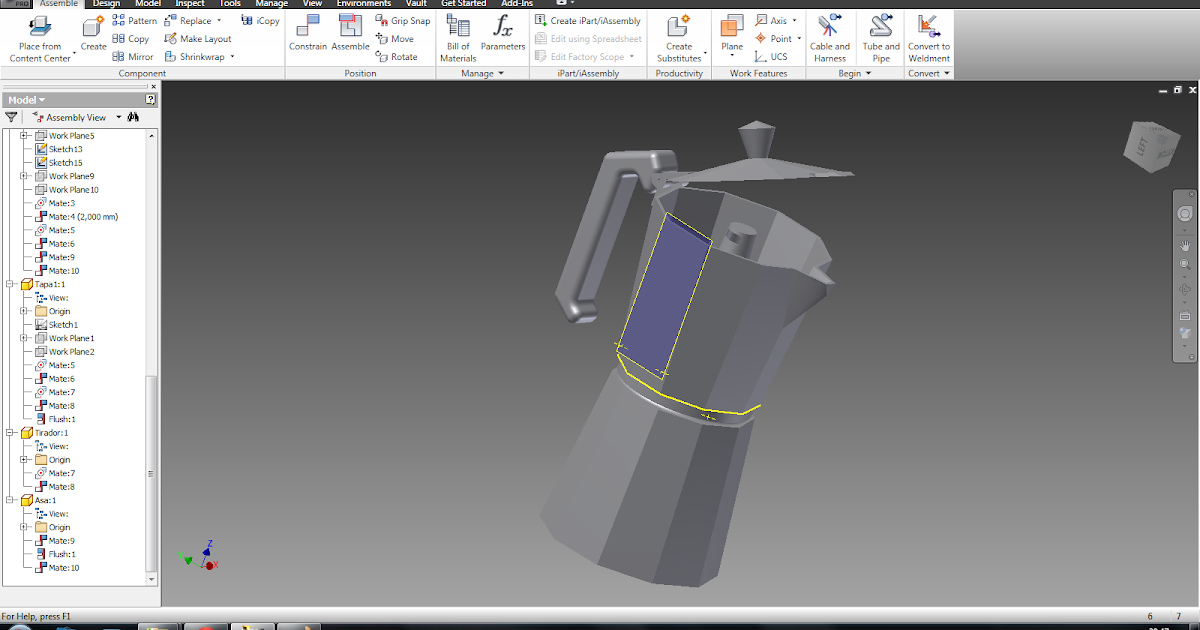

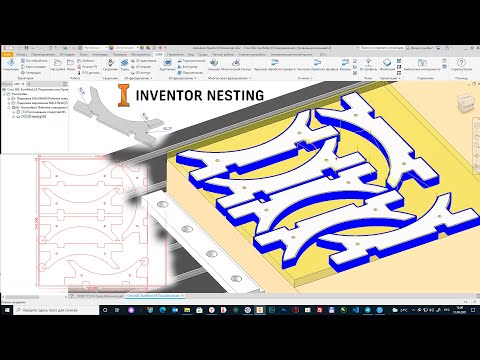

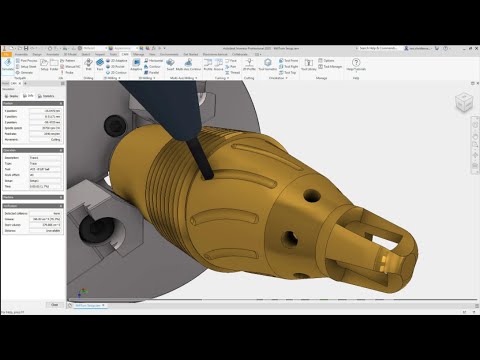

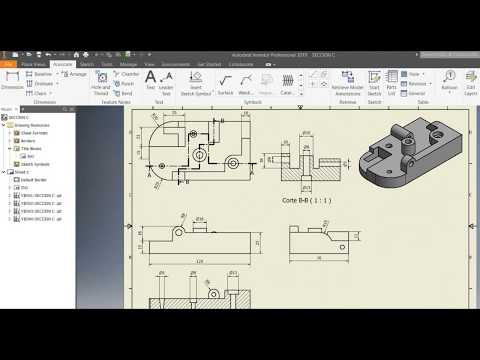

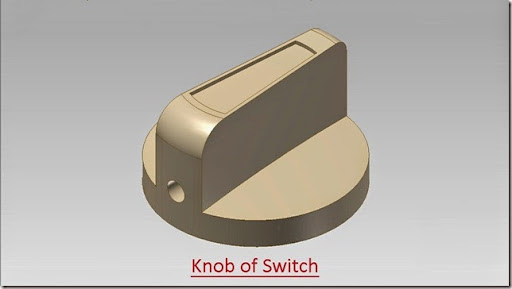

Учебные пособия по Autodesk Inventor
Использование инструмента скругления (элемент скругления) — часть 2
УРОВЕНЬ СЛОЖНОСТИ: НАЧИНАЮЩИЕ
ТЕМА: ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА ДЛЯ СКЛАДКИ — часть 2
ПЕРЕД НАЧАЛОМ
- Загрузите набор данных. Файлы набора данных были созданы в Inventor 2011 для обеспечения совместимости с более новыми версиями Inventor.
- Сохраните его в папку существующего проекта Inventor. Установите проект активным. Узнайте больше о проектах Inventor и файлах проектов.
- Если вы не понимаете какой-либо концепции, ознакомьтесь с предыдущим уроком: ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА СОПРЯЖЕНИЯ (ФУНКЦИЯ СОПРЯЖЕНИЯ) — ОБЗОР.
Файлы набора данных были созданы в Inventor 2011 для обеспечения совместимости с более новыми версиями Inventor. ВВЕДЕНИЕ
Инструмент «Скругление» можно использовать для создания различных типов скруглений/скруглений. Одним из них является скругление постоянного радиуса. Скругление с постоянным радиусом применяет только один радиус за раз к любой конкретной кромке. Чтобы ускорить процесс создания скруглений или скруглений, мы научимся использовать режимы выделения «Все скругления» и «Все скругления». Режим «Все скругления» позволяет выбрать все внутренние кромки детали, чтобы можно было быстро применить к ним скругления, а режим «Все скругления» позволяет выбрать все внешние кромки детали, чтобы можно было быстро применить к ним скругления.
Этот урок является продолжением урока ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА СОПРЯЖЕНИЯ (ФУНКЦИЯ СОПРЯЖЕНИЯ) — ОБЗОР. Постарайтесь прочитать его, прежде чем продолжить здесь.
ЗАДАЧИ
К концу этого урока читатель должен уметь:
- Описывать и создавать скругление ребра с постоянным радиусом,
- Опишите и создайте скругление ребра, используя режим выбора Все скругления,
- Опишите и создайте скругление кромки, используя режим выделения All Round.
РАЗМЕЩЕНИЕ ИНСТРУМЕНТА ДЛЯ СОГЛЯДЕНИЯ
Инструмент «Скругление» можно найти на:
- ЛЕНТА : вкладка «Модель» > панель «Изменить» > «Скругление»
- ЯРЛЫК : F
процедуры создания скругления постоянного радиуса
В этом разделе мы узнаем, как создать скругление постоянного радиуса.
- Откройте файл набора данных, const_radius_fillet.ipt
- Нажмите F на клавиатуре, чтобы запустить инструмент скругления. Появится диалоговое окно «Скругление» (см. рис. 3).
- Скруглим все кромки на верхней грани детали. В диалоговом окне «Скругление» > вкладка «Константа» и в столбце «Радиус» щелкните 2 мм. Введите 20 мм и нажмите Enter. Это устанавливает 20 мм в качестве нового радиуса скругления.
- Теперь нажмите на все ребра на верхней грани детали, один за другим. Ваша модель должна быть похожа на рисунок 5 ниже. В диалоговом окне (см. рис. 4) указано, что выбрано 6 ребер.
- Нажмите OK, чтобы создать скругление (см. рис. 6).
АЛЬТЕРНАТИВНЫЙ МЕТОД
Это альтернативный и более быстрый метод по сравнению с описанным выше.
- Запустите инструмент «Скругление».
- В диалоговом окне «Скругление» установите радиус равным 20 мм.
- В правой части диалогового окна «Скругление» установите для параметра «Режим выбора» значение «Цикл».
- Наведите указатель мыши на один из ребер верхней грани и убедитесь, что он выделяет верхнюю грань. Когда верхняя грань будет выделена, нажмите.
- Нажмите OK, чтобы создать скругление.
ССЫЛКА
1. Autodesk Inventor 2010: официальное учебное программное обеспечение.
Использование инструмента скругления (элемент скругления) — обзор
—>
УРОВЕНЬ СЛОЖНОСТИ: НАЧИНАЮЩИЕ
ТЕМА: ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА СОПРЯЖЕНИЕ (ФУНКЦИЯ СОПРЯЖЕНИЯ) — ОБЗОР
ПЕРЕД НАЧАЛОМ
- Если вы не понимаете какой-либо концепции, ознакомьтесь с предыдущими уроками здесь .
ВВЕДЕНИЕ
Скругления — это гладкие и круглые элементы, обычно встречающиеся на кромках деталей.
Углы в основном используются для снижения нагрузок на компоненты / детали машин, чтобы снизить вероятность усталостного разрушения из-за высоких напряжений, а также по эстетическим причинам. Для эстетики можно найти большие закругленные края на обычном бытовом приборе, например. кофеварки, лампы для чтения, фены, телефоны и т. д. Эти скругления помогают улучшить удобство использования (или эргономику). Таким образом, вы можете держать телефон, не чувствуя сильного давления в ладонях из-за скругленных краев телефона.
Инструмент «Скругление» позволяет параметрически добавить скругление к детали/компоненту. Это скругление может быть скруглением с постоянным радиусом (где один радиус используется для создания всего скругления) или скруглением с переменным радиусом (где более одного радиуса используется для определения скругления вдоль края). Инструмент Inventor Fillet предлагает простые, но мощные средства применения и изменения элементов сопряжения в проекте.
ЗАДАЧИ
К концу этого урока читатель должен уметь:
- Опишите назначение скруглений на деталях/компонентах.
- Объясните разницу между скруглениями и скруглениями и приведите пример их использования.
- Используйте инструмент «Скругление» для создания скруглений постоянного радиуса.
- Укажите рекомендации по созданию скруглений.
РАЗМЕЩЕНИЕ ИНСТРУМЕНТА ДЛЯ СКЛАДКИ
Инструмент «Скругление» можно найти на:
- ЛЕНТА : вкладка «Модель» > панель «Изменить» > «Скругление 9».0004
- ЯРЛЫК : F
ОПРЕДЕЛЕНИЕ И ТИПЫ ФИЛЛЕТОВ
Скругление определяется одним постоянным радиусом или, в случае переменного скругления, более чем одним радиусом. Технически существует два типа скруглений, а именно «Филе» и «Круглое». Термин «скругление» используется, когда скругление применяется к внутреннему (или внутреннему) углу/кромке (где грани, образующие угол/кромку, имеют между собой угол 180 градусов или меньше).
Скругления также добавят материал к вашему компоненту/детали. С другой стороны, термин «круглый» используется, когда скругление применяется к внешнему (или внешнему) углу/кромке. Скругление удаляет материал из вашего компонента/детали при создании.
На рис. 2 показана деталь, три (3) внутренних края которой были скруглены, а на рис. 3 показана деталь, внешние края которой закруглены. Обратите внимание, что и скругления, и скругления создаются с помощью инструмента «Скругление».
КАТЕГОРИИ ФИЛЕ
В диалоговом окне скругления можно создать три важные категории скруглений или скруглений, а именно:
,- ,
- , скругление кромки, .
- Торцевое скругление и
- Полнокруглое филе.
КРОМКА
Как следует из названия, скругление кромки создается вдоль кромки детали. Ребро формируется двумя соседними гранями, поэтому инструмент «Скругление» изменит форму двух общих граней, чтобы создать желаемое скругление или скругление.
На рис. 4 показана деталь с одним скруглением кромки.
Скругление граней
Скругление граней добавляет скругление или скругление между двумя выбранными наборами граней, которым необязательно иметь общее ребро. На рис. 5 показана деталь со скруглением грани между верхней и левой гранями.
полное скругление
Полное скругление добавляет скругление или скругление по касательной к трем выбранным смежным граням. Набор центральных граней заменяется скруглением переменного радиуса. Как видно на Рисунке 6, между верхней, правой и нижней гранями детали применено полное скругление. Центральная (правая) грань полностью заменяется скруглением, которое касается всех трех выбранных граней.
ВАРИАНТЫ СОПРЯЖЕНИЯ С ПОСТОЯННЫМ РАДИУСОМ
Вкладка «Постоянное скругление» диалогового окна «Скругление» содержит следующие методы и параметры создания.
ОПЦИЯ | ОПИСАНИЕ | |
1. | Край | Добавляет скругления или скругления к одной или нескольким кромкам детали. Все скругления и скругления, созданные за одну операцию, становятся единым элементом. |
| 2. | Лицо | Добавляет скругления или скругления между двумя выбранными наборами граней. Наборы граней не обязательно должны иметь общее ребро. |
| 3. | Полный раунд | Добавляет скругления или скругления, касающиеся трех смежных граней. Центральная грань заменяется скруглением. |
| 4. | Выберите режим | Выбор режима позволяет легко выбирать объекты для скругления.
|
| 5. | Твердые вещества | Эта кнопка доступна, только если в файле детали существует несколько твердых тел. В этом случае пользователь может нажать кнопку Solids, чтобы выбрать одно или несколько твердых тел для использования с параметрами выбора All Fillets и All Rounds. |
| 6. | Все филе | Используйте флажок «Все скругления», чтобы быстро выбрать все ребра скругления на детали. Выберите их оба, чтобы выбрать все ребра детали. |
7. | Все раунды | Используйте флажок «Все скругления», чтобы быстро выбрать все скругления на детали. Выберите их оба, чтобы выбрать все ребра детали. |
РУКОВОДСТВО ПО СОЗДАНИЮ СФЕЛЕЙ
Хотя и скругления, и фаски являются относительно простыми формами, их часто бывает сложно создать последовательно, когда несколько кромок пересекаются. Соблюдение представленных здесь рекомендаций может улучшить ваш успех в создании этих функций.
- Избегайте создания всех скруглений с одним элементом. Вы добьетесь большего успеха при создании и изменении элементов с меньшим количеством выбранных ребер.
- Сначала создайте эти элементы на параллельных кромках детали. Когда вы создаете дополнительные элементы, вы можете выбрать результирующую грань, чтобы одновременно завершить оставшиеся ребра.
- Нажатие клавиши CTRL во время щелчка удаляет геометрию из выделения.
- Поскольку скругления считаются конечными элементами, рассмотрите возможность их создания в конце процесса проектирования после того, как будут определены все остальные элементы.
- Избегайте включения скруглений в геометрию эскиза и вместо этого создавайте их как элементы детали.
В следующих двух уроках мы рассмотрим, как создавать скругления с постоянным и переменным радиусом, скругления граней и скругления с полным скруглением.
СПРАВОЧНАЯ ИНФОРМАЦИЯ
1. Autodesk Inventor 2010: официальное учебное программное обеспечение.

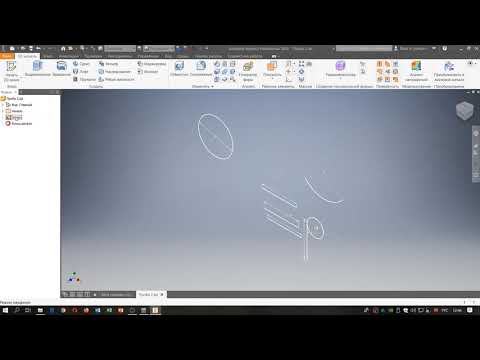

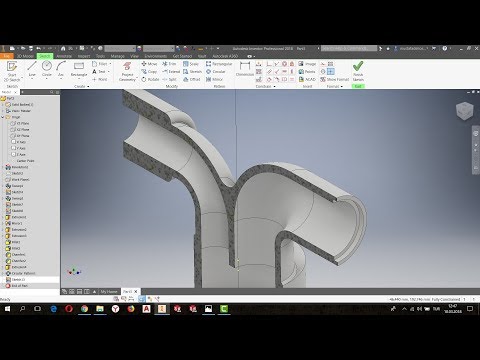

Использование Sweep Tool (Swept Feature)
УРОВЕНЬ СЛОЖНОСТИ: НАЧИНАЮЩИЕ
ТЕМА: ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА SWEEP (ФУНКЦИЯ SWEPT)
ПЕРЕД НАЧАЛОМ
- Загрузите набор данных. Файлы набора данных были созданы в Inventor 2011 для обеспечения совместимости с более новыми версиями Inventor.
- Извлеките содержимое ZIP-файла с помощью любой утилиты для распаковки.
- Сохраните извлеченный файл в папку существующего проекта Inventor. Установите проект активным. Узнайте больше о проектах Inventor и файлах проектов.
- Ознакомьтесь с учебным пособием «Использование и понимание рабочих плоскостей в Autodesk Inventor». Это поможет вам понять, как создать рабочую плоскость, что важно для создания элементов сдвига.
ВВЕДЕНИЕ
Элементы по траектории — это один из эскизных элементов в Autodesk Inventor. Элементы сдвига создаются с помощью инструмента Сдвиг. Термин «вытягивание» в контексте элементов сдвига означает выдавливание эскиза по траектории или кривой. В то время как «Extrude Tool» проводит по прямой линии, «Sweep Tool» перемещает профиль по заданной кривой. Кривая может быть прямой линией или любой другой сложной двумерной или трехмерной траекторией. Для инструмента Sweep требуется два неиспользованных и видимых эскиза для создания элемента сдвига . Один из эскизов должен содержать профиль, который должен быть протянут (эскиз профиля), а другой эскиз должен содержать кривую, вдоль которой будет протягиваться профиль (эскиз траектории).
Эскиз пути может быть двухмерным эскизом или трехмерным эскизом.
ЗАДАЧИ
К концу этого урока читатель должен быть в состоянии:
- Объяснить концепцию сдвига и элементов сдвига.
- Используйте инструмент Sweep для создания Swept Feature.
- Создайте рабочую плоскость, параллельную существующей плоскости, но совпадающую с точкой пути.
РАЗМЕЩЕНИЕ МЕХАНИЧЕСКОГО ИНСТРУМЕНТА
Инструмент Sweep можно найти на:
- RIBBON : вкладка Model > панель Create > Sweep
СОЗДАНИЕ РАБОЧЕЙ ПЛОСКОСТИ ДЛЯ ПРОФИЛЕЙ ПО ПРОДВИЖЕНИЮ
Одним из важных методов, которым необходимо овладеть при рассмотрении вопроса о создании элемента по траектории, является создание рабочих плоскостей. Рабочие плоскости являются основой для создания эскизов профиля и траектории. Вы можете начать с создания сначала эскиза профиля, а затем — эскиза траектории, или наоборот.
Выбор ваш.
В этом разделе мы создадим рабочую плоскость, а затем создадим эскиз траектории на этой рабочей плоскости. Файл набора данных using_sweep_tool_handle_3D_sketch.ipt, содержит два 2D-эскиза, содержащих 2D-точки, которые используются для создания 3D-эскиза. Мы собираемся создать рабочую плоскость, совпадающую с правой конечной точкой 3D-кривой и параллельную плоскости XZ (см. рис. 2).
Теперь создадим рабочую плоскость.
СОЗДАНИЕ РАБОЧЕЙ ПЛОСКОСТИ
- Открыть с помощью_sweep_tool_handle_3D_sketch.ipt .
- Перейдите на вкладку «Модель» > панель «Рабочие элементы» > «Плоскость». Щелкните всплывающее меню под «Плоскость» и выберите «Параллельно плоскости через точку» (см. рис. 3).
- Разверните папку Origin и щелкните плоскость XZ (см. рис. 4). Затем щелкните правую конечную точку (выделенную на рис. 2).
- Создается новая рабочая плоскость.
Затем мы создаем эскиз профиля на только что созданной рабочей плоскости.
СОЗДАНИЕ ЭСКИЗА ПРОФИЛЯ И КОНТРОЛЯ
- Щелкните правой кнопкой мыши только что созданную рабочую плоскость в графическом окне. Нажмите Новый эскиз в контекстном меню. Создается новый эскиз.
- См. рис. 5. Нажмите «Просмотреть грань» на панели навигации и щелкните имя нового эскиза (Sketch4 или Sketch5, в зависимости от) в обозревателе моделей.
- Создайте две концентрические окружности диаметром 30 мм и 26 мм (как показано на рисунке 5).
- Нажмите «Завершить эскиз» и нажмите «F6» на клавиатуре.
- Нажмите Sweep на панели Create (см. рис. 1).
- См. рис. 7. Щелкните область между двумя концентрическими кругами в качестве профиля. Затем щелкните 3D-кривую в качестве пути. Нажмите OK, чтобы создать элемент сдвига.
- Щелкните правой кнопкой мыши рабочую плоскость (все еще видимую в графическом окне) и выберите «Видимость» в контекстном меню, чтобы отключить ее видимость.
- Готовая модель показана на рис. 8.
Предыдущие сообщения Главная
Подписаться на: Посты (Atom)
Книги, учебники
Книги, учебники
| |||||||||||||||||||||
| |||||||||||||||||||||
./../../../images/red-bg.jpg»/>
./../../../images/vh-div.jpg»/>
./../../../images/title-bg1.jpg»>
Автодеск
Книги и учебные пособия для изобретателей
