Базовые и динамические диски — Win32 apps
- Статья
- Чтение занимает 9 мин
Перед секционированием диска или получением сведений о макете секционирования диска необходимо сначала понять возможности и ограничения базовых и динамических типов хранилища дисков.
В этой статье термин используется для обозначения концепции секции диска, форматируемой с использованием допустимой файловой системы, чаще всего NTFS, которая используется операционной системой Windows для хранения файлов. Том имеет имя пути Win32, его можно перечислить функциями FindFirstVolume и FindNextVolume , и обычно ей назначена буква диска, например C:.
В этом разделе:
- Базовые диски
- Динамические диски
- Стили секций
- основная загрузочная запись (MBR).
- таблица разделов GUID.
- Определение типа диска
- Связанные разделы
Существует два типа дисков, ссылающихся на типы хранилища в этом контексте: базовые диски и динамические диски. Обратите внимание, что типы хранилища, описанные здесь, не совпадают с физическими дисками или стилями секций, которые связаны, но разделяются понятиями. Например, при ссылке на базовый диск не подразумевается определенный стиль секции— необходимо также указать стиль секции, используемый для диска в ходе обсуждения. Упрощенное описание того, как базовый тип хранилища диска связан с физическим жестким диском, см. в разделе «Устройства и секции дисков».
Базовые диски
Основные диски — это типы хранилища, которые чаще всего используются с Windows.
Термин «Базовый диск » относится к диску, который содержит разделы, такие как основные секции и логические диски, и они, в свою очередь, обычно форматируются файловой системой, чтобы стать томом для хранения файлов. Базовые диски предоставляют простое решение для хранения, которое может соответствовать полезному массиву сценариев изменения требований к хранилищу. Базовые диски также поддерживают кластеризованные диски, институт инженеров электротехники и электроники (IEEE) 1394 и съемные диски универсальной последовательной шины (USB). Для обеспечения обратной совместимости базовые диски обычно используют тот же стиль секции главной загрузочной записи (MBR), что и диски, используемые операционной системой Microsoft MS-DOS и всеми версиями Windows но также могут поддерживать секции таблицы разделов Пространство в существующих основных разделах и на логических дисках можно увеличить за счет соседнего непрерывного нераспределенного пространства на том же диске.
Для расширения базовый том должен быть отформатирован с использованием файловой системы NTFS. Расширить логический диск можно с помощью непрерывного свободного пространства в содержащем его расширенном разделе. Если расширить логический диск с использованием большего пространства, чем доступно в расширенном разделе, последний увеличивается, чтобы вместить логический диск, если за расширенным разделом следует непрерывное нераспределенное пространство. Дополнительные сведения см. в статье «Работа основных дисков и томов».
Следующие операции можно выполнять только на базовых дисках:
- Создание и удаление первичных и расширенных секций.
- Создание и удаление логических дисков в расширенной секции.
- Отформатируйте секцию и пометьте ее как активную.
Динамические диски
Примечание
Для всех операций, кроме томов зеркальной загрузки (с использованием зеркального тома для размещения операционной системы), динамические диски не рекомендуется.
Для данных, требующих устойчивости к сбою диска, используйте дисковые пространства — устойчивое решение виртуализации хранилища. Дополнительные сведения см. в дисковые пространства обзоре.
Динамические диски предоставляют функции, которые не поддерживают базовые диски, такие как возможность создавать тома, охватывающие несколько дисков (распределенные и чередующиеся тома) и возможность создавать отказоустойчивые тома (зеркальные и RAID-5 тома). Как и базовые диски, динамические диски могут использовать стили секций MBR или GPT в системах, поддерживающих обе системы. Все тома на динамических дисках называются динамическими томами. Динамические диски обеспечивают большую гибкость для управления томами, так как они используют базу данных для отслеживания сведений о динамических томах на диске и других динамических дисках на компьютере. Так как каждый динамический диск на компьютере хранит реплику базы данных динамического диска, например поврежденную базу данных динамического диска, можно восстановить один динамический диск с помощью базы данных на другом динамическом диске.
Динамические диски — это отдельная форма управления томами, которая позволяет томам иметь несвязанные экстенты на одном или нескольких физических дисках. Динамические диски и тома зависят от диспетчера логических дисков (LDM) и службы виртуальных дисков (VDS) и связанных с ними функций. Эти функции позволяют выполнять такие задачи, как преобразование базовых дисков в динамические диски и создание отказоустойчивых томов. Чтобы поощрять использование динамических дисков, поддержка томов с несколькими секциями была удалена из базовых дисков и теперь поддерживается исключительно на динамических дисках.
Следующие операции можно выполнять только на динамических дисках:
- Создание и удаление простых, чередующихся, зеркальных и RAID-5 томов.
- Расширение простого или охватываемого тома.
- Удалите зеркало из зеркального тома или разорвать зеркальный том на два тома.
- Восстановление зеркальных томов или томов RAID-5.
- Повторно активируйте отсутствующий или автономный диск.
Еще одно различие между базовыми и динамическими дисками заключается в том, что тома динамических дисков могут состоять из набора неконтентных экстентов на одном или нескольких физических дисках. В отличие от этого, том на базовом диске состоит из одного набора смежных экстентов на одном диске. Из-за расположения и размера дискового пространства, необходимого для базы данных LDM, Windows не может преобразовать базовый диск в динамический диск, если на диске не менее 1 МБ неиспользуемого пространства.
Независимо от того, используют ли динамические диски в системе стиль секции MBR или GPT, можно создать до 2000 динамических томов в системе, хотя рекомендуемое количество динамических томов равно 32 или меньше. Дополнительные сведения и другие рекомендации по использованию динамических дисков и томов см.
Дополнительные возможности и сценарии использования для динамических дисков см. в разделе «Что такое динамические диски и тома?».
Ниже приведены операции, общие для базовых и динамических дисков.
- Поддерживают стили секций MBR и GPT.
- Проверьте свойства диска, такие как емкость, свободное место и текущее состояние.
- Просмотр свойств секции, таких как смещение, длина, тип и, если раздел можно использовать в качестве системного тома при загрузке.
- Просмотр свойств тома, таких как размер, назначение букв диска, метка, тип, имя пути Win32, тип секции и файловая система.
- Установите назначения букв диска для томов или секций дисков, а также для устройств компакт-дисков.

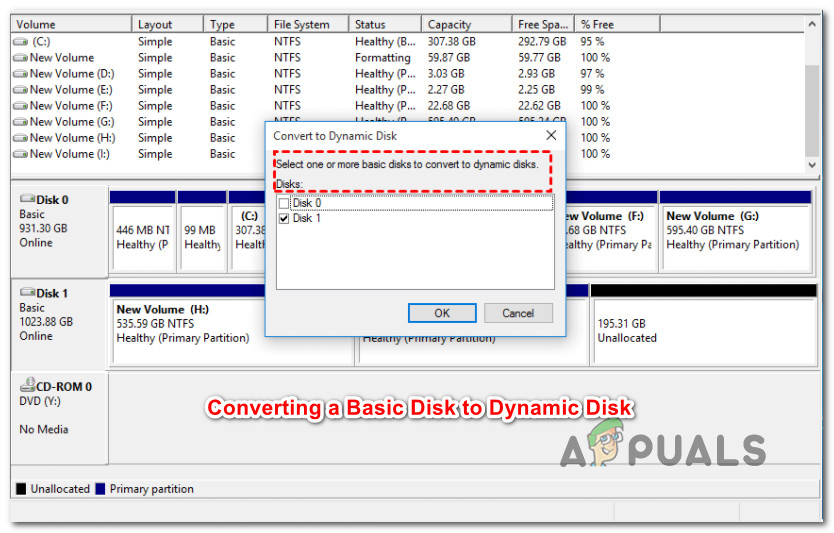

- Преобразуйте базовый диск в динамический или динамический диск в базовый.
Если не указано иное, Windows изначально секционирует диск как базовый диск по умолчанию. Необходимо явно преобразовать базовый диск в динамический диск.
Стили секций
Стили секций, иногда называемые схемами секционирования, — это термин, который ссылается на конкретную базовую структуру макета диска, а также порядок секционирования, возможности и ограничения. Для загрузки Windows реализации BIOS на компьютерах на базе x86 и x64 требуют базового диска, который должен содержать по крайней мере одну главную загрузочную запись (MBR), помеченную как активная, где хранятся сведения о Windows операционной системе (но не обязательно вся установка операционной системы) и где хранятся сведения о разделах на диске. Эти сведения размещаются в отдельных местах, и эти два места могут находиться в отдельных секциях или в одной секции. Все остальные физические дисковые хранилища можно настроить в виде различных сочетаний двух доступных стилей секций, описанных в следующих разделах. Дополнительные сведения о других системных типах см.
в разделе TechNet по стилям секций.
Динамические диски следуют немного разным сценариям использования, как описано ранее, и способ использования двух стилей секций влияет на это использование. Так как динамические диски обычно не используются для хранения томов загрузки системы, это обсуждение упрощается, чтобы исключить специальные сценарии. Дополнительные сведения о макетах блоков данных секционирования и основных или динамических сценариях использования дисков, связанных со стилями секций, см. в статье «Основные диски и тома» и «Работа динамических дисков и томов».
основная загрузочная запись (MBR).
Все компьютеры на основе x86 и x64 под управлением Windows могут использовать стиль секции, известный как главная загрузочная запись (MBR). Стиль секции MBR содержит таблицу секций, описывающую расположение секций на диске. Поскольку MBR — это единственный стиль секции, доступный на компьютерах с архитектурой x86 до Windows Server 2003 с пакетом обновления 1 (SP1), вам не нужно выбирать этот стиль.
Он используется автоматически.
Вы можете создать до четырех разделов на базовом диске с помощью схемы секционирования MBR: либо четырех первичных секций, либо трех первичных и один расширенный. Расширенная секция может содержать один или несколько логических дисков. На следующем рисунке показан пример макета трех первичных секций и одной расширенной секции на базовом диске с помощью MBR. В расширенной секции содержатся четыре расширенных логических диска. Расширенная секция может находиться в конце диска, но всегда является одним непрерывным пространством для логических дисков 1–n.
Каждая секция( будь то основной или расширенный) может быть отформатирована как Windows тома с корреляцией «один к одному» тома к секции. Другими словами, одна секция не может содержать более одного тома. В этом примере будет доступно в общей сложности семь томов для Windows для хранения файлов. Неформатированная секция недоступна для хранилища файлов в Windows.
Макет динамического диска MBR выглядит очень похоже на базовый макет MBR диска, за исключением того, что разрешен только один первичный раздел (называемый разделом LDM), расширенное секционирование не допускается, и в конце диска для базы данных LDM отсутствует скрытая секция.
Дополнительные сведения о LDM см. в разделе «Динамические диски «.
таблица разделов GUID.
Системы под управлением Windows Server 2003 с пакетом обновления 1 (SP1) и более поздних версий могут использовать стиль секционирования, известный как глобально уникальный идентификатор (GPT) в дополнение к стилю секции MBR. Базовый диск, использующий стиль секции GPT, может содержать до 128 первичных секций, а динамические диски будут иметь одну секцию LDM, как и секционирование MBR. Так как базовые диски с использованием секционирования GPT не ограничиваются четырьмя секциями, создавать расширенные секции или логические диски не нужно.
Стиль секции GPT также имеет следующие свойства:
- Разрешает секции размером более 2 терабайт.
- Добавлена надежность при репликации и циклической проверке избыточности (CRC) таблицы секционирования.
- Поддержка дополнительных идентификаторов GUID типа секций, определенных изготовителями оборудования (изготовителями оборудования), независимыми поставщиками программного обеспечения (ISV) и другими операционными системами.
Макет секционирования GPT для базового диска показан на следующем рисунке.
Защитная область MBR существует в макете раздела GPT для обеспечения обратной совместимости с служебными программами управления дисками, работающими с MBR. Заголовок GPT определяет диапазон адресов логических блоков, которые можно использовать с помощью записей секции. Заголовок GPT также определяет его расположение на диске, его GUID и 32-разрядную циклическую проверку избыточности (CRC32), которая используется для проверки целостности заголовка GPT. Каждая запись раздела
Макеты секций GPT динамических дисков выглядят примерно так же, как и в этом базовом примере, но как указано выше, имеют только одну запись раздела LDM, а не 1–n первичных секций, как разрешено на базовых дисках.
Существует также скрытая секция базы данных LDM с соответствующей записью раздела GUID . Дополнительные сведения о LDM см. в разделе «Динамические диски «.
Определение типа диска
Не существует конкретной функции для программного обнаружения типа диска, на который находится определенный файл или каталог. Существует косвенный метод.
- Передайте путь к файлу или каталогу GetVolumePathName , чтобы получить точку подключения.
- Передайте точку подключения в GetVolumeNameForVolumeMountPoint , чтобы получить имя тома.
- Удалите завершающую обратную косую черту из имени тома.
- Передайте имя тома без обратной косой черты в CreateFile , чтобы открыть том.
- Используйте IOCTL_VOLUME_GET_VOLUME_DISK_EXTENTS с дескриптором тома для получения номеров дисков.
- Используйте номера дисков для создания путей к диску, таких как \\?\PhysicalDriveX.
- Передайте каждый путь к диску в CreateFile , чтобы открыть диск.
- Используйте IOCTL_DISK_GET_DRIVE_LAYOUT_EX для получения списка секций.
- Проверьте partitionType для каждой записи в списке секций.
Сведения об управлении томами
Технический справочник по основным дискам и томам
Технический справочник по динамическим дискам и томам
Преобразование динамического диска в базовый
Twitter LinkedIn Facebook Адрес электронной почты
- Статья
- Чтение занимает 2 мин
Относится к: Windows 10, Windows 8.
1, Windows Server 2019, Windows Server 2016, Windows Server 2012 R2, Windows Server 2012.В этом разделе описывается, как удалить все данные на динамическом диске и преобразовать его в базовый диск. Динамические диски не рекомендованы к использованию в Windows, и мы не советуем использовать их больше. Вместо них мы рекомендуем использовать базовые диски или более новую технологию Дисковые пространства для объединения дисков в более крупные тома. Для зеркального отображения тома, с которого загружается Windows, можно использовать аппаратный RAID-контроллер, например присутствующий на многих материнских платах.
Предупреждение
Для преобразования динамического диска в базовый необходимо удалить все тома с этого диска, тем самым окончательно удалив все данные на нем. Прежде чем продолжить, сделайте резервную копию данных, которые требуется сохранить.
Преобразование динамического диска в базовый с помощью компонента управления дисками
Создайте резервные копии всех томов на диске, который требуется преобразовать из динамического в базовый.
Откройте модуль управления дисками с правами администратора.
Для этого введите Управление дисками в поле поиска на панели задач, выберите и удерживайте (или щелкните правой кнопкой мыши) Управление дисками, а затем выберите Запуск от имени администратораДа. Когда откроется компонент управления компьютером, перейдите в раздел ХранилищеУправление дисками.
В диспетчере дисков щелкните и удерживайте (или щелкните правой кнопкой мыши) каждый том на динамическом диске, который нужно преобразовать в базовый, а затем выберите Удалить том.
После удаления всех томов на диске щелкните его правой кнопкой мыши, а затем нажмите Преобразовать в базовый диск.
Преобразование динамического диска в базовый с помощью командной строки
Создайте резервные копии всех томов на диске, который требуется преобразовать из динамического в базовый.
Откройте командную строку и введите:
diskpart.В командной строке DISKPART введите . Запомните номер диска, который требуется преобразовать в базовый.
В командной строке DISKPART введите .
В командной строке DISKPART введите .
В командной строке DISKPART для каждого тома на диске введите , а затем —
delete volume.В командной строке DISKPART введите , указав при этом номер диска, который требуется преобразовать в базовый.
В командной строке DISKPART введите .
| Значение | Описание |
|---|---|
| list disk | Отображает список дисков и сведения о них, такие как размер, объем свободного места, является ли диск базовым или динамическим, а также используемый стиль раздела — основная загрузочная запись (MBR) или таблица разделов GUID (GPT). Фокус находится на диске, отмеченном звездочкой (*). |
| select diskdisknumber | Выбирает указанный диск, где disknumber — номер диска, и переводит на него фокус. |
| detail diskdisknumber | Отображает свойства выбранного диска и тома на этом диске. |
| select volumedisknumber | Выбирает указанный том, где disknumber — номер тома, и переводит на него фокус. Если том не указан, команда select отображает текущий том с фокусом. Для указания тома можно использовать номер, букву диска или путь к точке подключения. При выборе тома на базовом диске фокус переводится на соответствующий раздел. |
| delete volume | Удаляет выбранный том. Невозможно удалить системный том, загрузочный том, а также любой том, содержащий активный файл подкачки или аварийный дамп (дамп памяти). |
| convert basic | Преобразовывает пустой динамический диск в базовый. |
Дополнительные сведения
- Перед преобразованием диска из динамического в базовый необходимо удалить с него все тома и данные. Чтобы сохранить данные, создайте их резервную копию или переместите их на другой том, прежде чем преобразовать диск из динамического в базовый.
- После преобразования динамического диска в базовый на нем можно создавать только разделы и логические диски.
Дополнительные ссылки
- Представление синтаксиса команд
Базовые и динамические диски — приложения Win32
- Статья
- 10 минут на чтение
Прежде чем разбивать диск на разделы или получать информацию о структуре разделов диска, вы должны сначала понять особенности и ограничения базовых и динамических типов дисковых хранилищ.
В рамках данного раздела термин том используется для обозначения раздела диска, отформатированного с использованием допустимой файловой системы, чаще всего NTFS, которая используется операционной системой Windows для хранения файлов. Том имеет имя пути Win32, может быть пронумерован функциями FindFirstVolume и FindNextVolume , и обычно ему назначается буква диска, например C:. Дополнительные сведения о томах и файловых системах см. в разделе Файловые системы.
В этой теме:
- Основные диски
- Динамические диски
- Стили разделов
- Основная загрузочная запись
- Таблица разделов GUID
- Определение типа диска
- Похожие темы
Существует два типа дисков применительно к типам хранения в этом контексте: базовые диски и динамические диски . Обратите внимание, что обсуждаемые здесь типы хранения — это не то же самое, что физические диски или стили разделов, которые являются связанными, но отдельными понятиями.
Например, ссылка на базовый диск не подразумевает определенный стиль раздела — стиль раздела, используемый для обсуждаемого диска, также необходимо указать. Упрощенное описание того, как базовый тип дискового хранилища связан с физическим жестким диском, см. в разделе Дисковые устройства и разделы.
Базовые диски
Базовые диски — это типы хранилищ, наиболее часто используемые в Windows. Термин базовый диск относится к диску, который содержит разделы, такие как первичные разделы и логические диски, которые, в свою очередь, обычно форматируются в файловой системе, чтобы стать томом для хранения файлов. Базовые диски представляют собой простое решение для хранения данных, которое может быть использовано в различных сценариях изменяющихся требований к хранилищу. Базовые диски также поддерживают кластерные диски, Институт инженеров по электротехнике и электронике (IEEE) 139.4 диска и съемные накопители с универсальной последовательной шиной (USB). Для обратной совместимости базовые диски обычно используют тот же стиль разделов основной загрузочной записи (MBR), что и диски, используемые операционной системой Microsoft MS-DOS и всеми версиями Windows, но также могут поддерживать разделы GUID Partition Table (GPT) в системах.
которые поддерживают это. Дополнительные сведения о стилях разделов MBR и GPT см. в разделе «Стили разделов».
Вы можете добавить больше места к существующим первичным разделам и логическим дискам, расширив их до смежного, непрерывного нераспределенного пространства на том же диске. Чтобы расширить базовый том, его необходимо отформатировать в файловой системе NTFS. Вы можете расширить логический диск в пределах непрерывного свободного пространства в расширенном разделе, который его содержит. Если вы расширите логический диск за пределы свободного места, доступного в расширенном разделе, расширенный раздел будет содержать логический диск, если за расширенным разделом следует непрерывное нераспределенное пространство. Дополнительные сведения см. в разделе Как работают базовые диски и тома.
Следующие операции можно выполнять только на базовых дисках:
- Создание и удаление основных и дополнительных разделов.
- Создание и удаление логических дисков в расширенном разделе.
- Отформатируйте раздел и пометьте его как активный.
Динамические диски
Примечание
Для всех применений, кроме зеркальных загрузочных томов (использование зеркального тома для размещения операционной системы), динамические диски устарели. Для данных, требующих устойчивости к сбоям диска, используйте дисковые пространства — отказоустойчивое решение для виртуализации хранилищ. Дополнительные сведения см. в разделе Обзор дисковых пространств.
Динамические диски предоставляют функции, которых нет у базовых дисков, например, возможность создавать тома, охватывающие несколько дисков (составные и чередующиеся тома), и возможность создавать отказоустойчивые тома (зеркальные тома и тома RAID-5). Как и базовые диски, динамические диски могут использовать стили разделов MBR или GPT в системах, поддерживающих оба типа разделов. Все тома на динамических дисках называются динамическими томами. Динамические диски обеспечивают большую гибкость в управлении томами, поскольку они используют базу данных для отслеживания информации о динамических томах на диске и о других динамических дисках на компьютере.
Так как каждый динамический диск на компьютере хранит реплику базы данных динамического диска, например, поврежденная база данных динамического диска может восстановить один динамический диск, используя базу данных на другом динамическом диске. Расположение базы данных определяется стилем раздела диска. В разделах MBR база данных содержится в последнем 1 мегабайте (МБ) диска. В разделах GPT база данных содержится в зарезервированном (скрытом) разделе размером 1 МБ.
Динамические диски — это отдельная форма управления томами, которая позволяет томам иметь несмежные экстенты на одном или нескольких физических дисках. Динамические диски и тома зависят от диспетчера логических дисков (LDM) и службы виртуальных дисков (VDS) и связанных с ними функций. Эти функции позволяют выполнять такие задачи, как преобразование базовых дисков в динамические и создание отказоустойчивых томов. Чтобы стимулировать использование динамических дисков, поддержка томов с несколькими разделами была удалена из базовых дисков и теперь поддерживается исключительно на динамических дисках.
Следующие операции можно выполнять только с динамическими дисками:
- Создание и удаление простых, составных, чередующихся, зеркальных томов и томов RAID-5.
- Расширение простого или составного тома.
- Удалить зеркало из зеркального тома или разбить зеркальный том на два тома.
- Восстановление зеркальных томов или томов RAID-5.
- Повторно активируйте отсутствующий или отключенный диск.
Еще одно различие между базовыми и динамическими дисками заключается в том, что тома динамических дисков могут состоять из набора несмежных экстентов на одном или нескольких физических дисках. Напротив, том на базовом диске состоит из одного набора смежных экстентов на одном диске. Из-за расположения и размера дискового пространства, необходимого для базы данных LDM, Windows не может преобразовать базовый диск в динамический, если на диске не имеется хотя бы 1 МБ неиспользуемого пространства.
Независимо от того, используют ли динамические диски в системе стиль разделов MBR или GPT, в системе можно создать до 2000 динамических томов, хотя рекомендуемое количество динамических томов — 32 или меньше.
Дополнительные сведения и другие соображения об использовании динамических дисков и томов см. в разделе Динамические диски и тома.
Дополнительные сведения о функциях и сценариях использования динамических дисков см. в разделе Что такое динамические диски и тома?.
Операции, общие для базовых и динамических дисков, следующие:
- Поддержка стилей разделов MBR и GPT.
- Проверьте свойства диска, такие как емкость, доступное свободное место и текущий статус.
- Просмотр свойств раздела, таких как смещение, длина, тип и возможность использования раздела в качестве системного тома при загрузке.
- Просмотр свойств тома, таких как размер, назначение буквы диска, метка, тип, имя пути Win32, тип раздела и файловая система.
- Установить назначение букв дисков для дисковых томов или разделов, а также для устройств CD-ROM.
- Преобразование базового диска в динамический или динамического диска в базовый.
Если не указано иное, Windows по умолчанию изначально разбивает диск как базовый диск.
Вы должны явно преобразовать базовый диск в динамический. Однако перед попыткой сделать это необходимо принять во внимание некоторые аспекты дискового пространства.
Стили разделов
Стили разделов , также иногда называемые схемами разделов . ограничения есть. Для загрузки Windows в реализациях BIOS на компьютерах с процессорами x86 и x64 требуется базовый диск, который должен содержать по крайней мере один раздел с основной загрузочной записью (MBR), помеченный как активный, на котором содержится информация об операционной системе Windows (но не обязательно о всей операционной системе). установка системы) и где хранится информация о разделах на диске. Эта информация размещается в разных местах, и эти два места могут располагаться в разных разделах или в одном разделе. Все остальные физические дисковые хранилища можно настроить как различные комбинации двух доступных стилей разделов, описанных в следующих разделах. Дополнительные сведения о других типах систем см.
в разделе TechNet о стилях разделов.
Динамические диски следуют немного другим сценариям использования, как было указано ранее, и то, как они используют два стиля разделов, зависит от этого использования. Поскольку динамические диски обычно не используются для хранения системных загрузочных томов, это обсуждение упрощено, чтобы исключить сценарии особых случаев. Для получения более подробной информации о макетах блоков данных разделов и базовых или динамических сценариях использования дисков, связанных со стилями разделов, см. разделы «Как работают базовые диски и тома» и «Как работают динамические диски и тома».
Основная загрузочная запись
Все компьютеры с процессорами x86 и x64 под управлением Windows могут использовать стиль разделов, известный как главная загрузочная запись (MBR). Стиль разделов MBR содержит таблицу разделов, которая описывает расположение разделов на диске. Поскольку MBR — это единственный стиль разделов, доступный на компьютерах с архитектурой x86 до Windows Server 2003 с пакетом обновления 1 (SP1), вам не нужно выбирать этот стиль.
Он используется автоматически.
Вы можете создать до четырех разделов на базовом диске, используя схему разделов MBR: либо четыре основных раздела, либо три основных и один расширенный. Расширенный раздел может содержать один или несколько логических дисков. На следующем рисунке показан пример расположения трех основных разделов и одного расширенного раздела на базовом диске с использованием MBR. Расширенный раздел содержит четыре расширенных логических диска. Расширенный раздел может располагаться или не располагаться в конце диска, но это всегда одно непрерывное пространство для логических дисков 1-n.
Каждый раздел, первичный или расширенный, может быть отформатирован как том Windows с взаимно однозначной корреляцией тома и раздела. Другими словами, один раздел не может содержать более одного тома. В этом примере Windows будет доступно всего семь томов для хранения файлов. Неформатированный раздел недоступен для хранения файлов в Windows.
Структура MBR динамического диска очень похожа на базовую структуру MBR диска, за исключением того, что разрешен только один основной раздел (называемый разделом LDM), не разрешено создание расширенных разделов и имеется скрытый раздел в конце диск для базы данных LDM.
Дополнительные сведения о LDM см. в разделе «Динамические диски».
Таблица разделов GUID
Системы под управлением Windows Server 2003 с пакетом обновления 1 (SP1) и более поздних версий могут использовать стиль разделов, известный как таблица разделов (GPT) с глобальным уникальным идентификатором ( GUID ) в дополнение к стилю разделов MBR. Базовый диск, использующий стиль разделов GPT, может иметь до 128 основных разделов, в то время как динамические диски будут иметь один раздел LDM, как и при разделении MBR. Поскольку базовые диски, использующие разметку GPT, не ограничивают вас четырьмя разделами, вам не нужно создавать дополнительные разделы или логические диски.
Стиль разделов GPT также имеет следующие свойства:
- Разрешает разделы размером более 2 терабайт.
- Добавлена надежность от репликации и защиты таблицы разделов циклическим избыточным кодом (CRC).
- Поддержка дополнительных типов разделов GUID , определенных производителями оригинального оборудования (OEM), независимыми поставщиками программного обеспечения (ISV) и другими операционными системами.
Структура разделов GPT для базового диска показана на следующем рисунке.
Защитная область MBR существует в структуре разделов GPT для обратной совместимости с утилитами управления дисками, которые работают с MBR. Заголовок GPT определяет диапазон адресов логических блоков, которые могут использоваться записями раздела. Заголовок GPT также определяет его расположение на диске, его GUID и контрольную сумму 32-битной проверки циклическим избыточным кодом (CRC32), которая используется для проверки целостности заголовка GPT. Каждая запись раздела GUID начинается с GUID типа раздела. 16-байтовый раздел типа GUID , аналогичный идентификатору системы в таблице разделов MBR-диска, определяет тип данных, содержащихся в разделе, и определяет, как используется раздел, например, является ли он базовым диском или динамическим диском. Обратите внимание, что у каждой записи раздела GUID есть резервная копия.
Динамический диск Схема разделов GPT похожа на этот пример базового диска, но, как указано ранее, имеет только одну запись раздела LDM, а не 1-n первичных разделов, как разрешено на базовых дисках. Существует также скрытый раздел базы данных LDM с соответствующим GUID запись раздела для него. Дополнительные сведения о LDM см. в разделе «Динамические диски».
Определение типа диска
Не существует специальной функции для программного определения типа диска, на котором находится конкретный файл или каталог. Есть непрямой метод.
- Передайте путь к файлу или каталогу GetVolumePathName , чтобы получить точку подключения.
- Передайте точку подключения в GetVolumeNameForVolumeMountPoint , чтобы получить имя тома.
- Удалите обратную косую черту из имени тома.
- Передайте имя тома без обратной косой черты в CreateFile , чтобы открыть том.
- Используйте IOCTL_VOLUME_GET_VOLUME_DISK_EXTENTS с дескриптором тома для получения номеров дисков.
- Используйте номера дисков для создания путей к дискам, например «\\?\PhysicalDrive X «.
- Передайте каждый путь к диску CreateFile , чтобы открыть диск.
- Использовать IOCTL_DISK_GET_DRIVE_LAYOUT_EX для получения списка разделов.
- Проверьте PartitionType для каждой записи в списке разделов.
Об управлении томами
Технический справочник по базовым дискам и томам
Технический справочник по динамическим дискам и томам
Разница между базовым и динамическим дисками
Улучшить статью
Сохранить статью
- Последнее обновление: 04 Авг, 2022
Улучшить статью
Сохранить статью
Базовый диск:
Базовый диск — это тип конфигурации жесткого диска, доступный в операционной системе Windows.
Для управления всеми разделами и данными на жестком диске используются обычные таблицы разделов или логические диски. Это типы хранилищ, наиболее часто используемые в Windows. Он может содержать до четырех основных разделов или три основных раздела и дополнительный раздел с несколькими логическими дисками.
Выполняемые операции:
- Создание и удаление основных и дополнительных разделов.
- Создание и удаление логических дисков в расширенном разделе.
- Отформатируйте раздел и пометьте его как активный.
Динамический диск:
Диск, инициализированный для динамического хранения, называется динамическим диском. Он обеспечивает большую гибкость, чем базовый диск, поскольку не использует таблицу разделов для отслеживания всех разделов. Раздел можно расширить с помощью динамической конфигурации диска. Он использует динамические тома для управления данными.
Выполняемые операции:
- Создание и удаление простых, составных, разделенных, зеркальных томов и томов RAID-5.
- Расширение простого или составного тома.
- Восстановить зеркальные тома или тома RAID-5.
- Повторно активируйте отсутствующий или отключенный диск.
Рассмотрим разницу между базовым и динамическим дисками:
| S. NO. | БАЗОВЫЙ ДИСК | ДИНАМИЧЕСКИЙ ДИСК |
|---|---|---|
| 1 | Базовый диск использует обычные таблицы разделов, имеющиеся в MS-DOS и Windows, для управления всеми разделами на жестком диске. | В динамическом диске жесткий диск разделен на динамические тома. |
| 2 | Каждый жесткий диск может содержать до 3 или 4 разделов, а также один дополнительный дополнительный раздел. | В динамическом диске не ограничены первичные и вторичные расширенные разделы |
| 3 | На базовом диске есть два стиля разделов: 1. Раздел MBR 2. Раздел GPT | На динамическом диске нет раздела, и он содержит простые тома, составные тома, разделенные тома, зеркальные тома, и тома RAID-5. |
| 4 | Базовый диск можно легко преобразовать в динамический без потери данных. | Преобразование динамического диска в базовый требует удаления всех томов на динамическом диске. |
| 5 | В базовом диске уже созданный раздел нельзя изменить или модифицировать. | Находясь на динамическом диске, тома можно расширять. |
| 6 | Поддерживает мультизагрузочную конфигурацию. | Не поддерживает многозагрузочную конфигурацию. |
| 7 | Совместимы со старыми операционными системами. | Они поддерживаются Windows 2000 и выше. |
| 8 | Поддерживает загрузчики. | Не поддерживает загрузчики. |
| 9 | Все диски являются базовыми. | Необходимо создать новый диск как динамический или преобразовать базовый диск в динамический. |
| 10 | Данные управляются с помощью разделов. | В случае динамического диска вместо разделов используются тома. |
| 11 | Операции только на основном диске-
| Операции, выполняемые только на динамическом диске-
|
Статьи по теме
Что нового
Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство просмотра нашего веб-сайта.
