Основными элементами любого чертежа являются линии. Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.

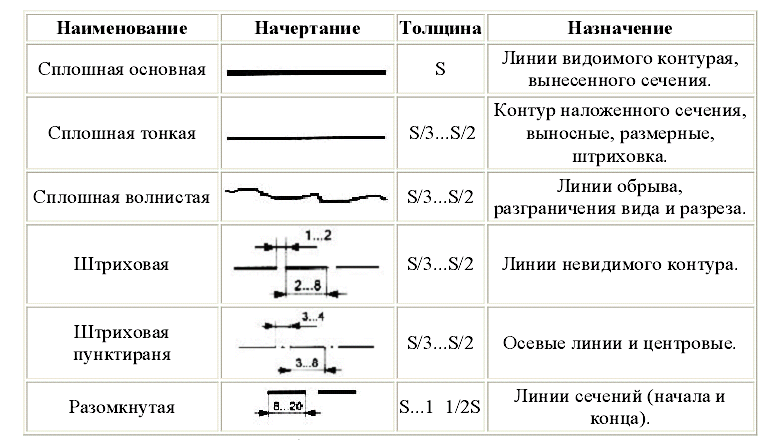

Изображения предметов на чертеже представляют собой сочетание различных типов линий.
Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями. После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины согласно ГОСТ 3456 — 59. Каждая из таких линий имеет свое назначение.
Сплошная толстая основная линия принята за исходную. Толщина ее S должна выбираться в пределах от 0,6 до 1,5 мм. Она выбирается в зависимости от величины и сложности изображения, формата и назначения чертежа.
Исходя из толщины сплошной толстой основной линии выбирают толщину остальных линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.
Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берется в 2-3 раза тоньше основных линий.
Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.
Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.
Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.
Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.
Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.
Качество чертежа в значительной степени зависит от правильного выбора типа линий, соблюдения одинаковой толщины обводки, длины штрихов и расстояния между ними, аккуратности их проведения.
Распечатать
1. Основные линии чертежа, особенности их начертания в
СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ
Чтобы чертёж был
более выразителен и понятен для чтения,
его выполняют разными линиями, начертание
и назначение которых для всех отраслей
промышленности и строительства
установлены государственным стандартом.
При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.
штриховая
технический рисунок
ГОСТ 2303-80 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности.
1. Сплошная толстая — основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина S линии должна быть одинаковой на данном чертеже.
2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.
3. Штриховая
линия применяется для изображения невидимого
контура.
Длина штрихов должна быть
одинаковая, от 2 до 8 мм. Расстояние между
штрихами берут от 1 до 2 мм. Толщина
штриховой линии в 2-3 раза тоньше основной.
4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.
5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.
6. Разомкнутая
линия применяется для обозначения линии
сечения. Толщина её выбирается в пределах
от S до 11/2S,
а длина штрихов от 8 до 20 мм.
7. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.
Линии чертежа
В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
2. Правила оформления чертежа
(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)
Чертежи выполняют на листах определённых размеров, установленных ГОСТом. Это облегчает их хранение, создаёт другие удобства.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).
Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.
Формат с размерами
сторон 841×1189 мм, площадь которого равна
1м2,
и другие форматы, полученные их
последовательным делением на две равные
части параллельно меньшей стороне
соответствующего формата, ч принимаются
за основные.
Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.
Н иже приведены обозначения и размеры основных форматов.
Обозначение формата Размер сторон формата» мм
АО 841×1189
А1 841×594
А2 420×594
A3 420×297
А4 210×297
Кроме основных, допускается применение дополнительных форматов. Они получаются увеличением коротких сторон основных форматов на величину, кратную размерам формата А4.
На чертежах помещают основную надпись, содержащую сведения об изображённом изделии.
На чертежах в
правом нижнем углу располагают основную
надпись, содержащую сведения об
изображённом изделии. Форму, размеры и
содержание её устанавливает стандарт,
На учебных школьных чертежах основную
надпись выполняют в виде прямоугольника
со сторонами 22×145 мм (рис.
Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.
В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).
Рис.3
Различные типы линий, используемые на инженерных чертежах — основы инженерных чертежей
Определенные элементы на инженерном чертеже требуют особых способов обозначения. Например, для отверстий требуются осевые линии, чтобы определить центр и показать, что он круглый. Скрытые детали отображаются линиями определенного типа, чтобы их не спутать с видимыми краями.
В большинстве пакетов программного обеспечения САПР эти различные типы линий предопределены как слои.
В зависимости от выбранного слоя линия будет отображать его определенным образом. Часто у большинства компаний, занимающихся составлением чертежей, есть свои собственные слои разных цветов, однако конечный результат на бумаге будет (или должен) выглядеть так, как описано ниже.
| Line | Description |
| Continuous Thick Line | |
| Continuous Thin Line | |
| Continuous Thin Freehand Line | |
| Continuous Thin Zigzag Линия | |
| Толстая или тонкая пунктирная линия | |
| Тонкая цепочка | |
| Тонкая цепная линия с толстыми концами | |
Толстая линия цепи.
Непрерывная толстая линия используется для отображения видимых контуров или краев объекта.
компонент или сборка. Эту линию можно сделать тонкой, если рисунок
перегруженные и выделенные линии настолько близко друг к другу, что четкость
рисунок негативно влияет. Непрерывная тонкая линияНепрерывная тонкая линия является наиболее часто используемым типом линии на инженерных чертежах. Эти линии сплошные и не имеют разрывов в них. Вот список случаев, когда будет использоваться непрерывная тонкая линия:
Непрерывная тонкая линия от рукиЛинии от руки показывают разрывы или разрезы в деталях или сборках. Край частичного или прерванного изображения обозначен линией от руки. Непрерывная тонкая зигзагообразная линия Непрерывная тонкая зигзагообразная линия показывает линию разрыва. Если деталь нужно укоротить с обрывом для удобства обзора, обрыв можно сделать с помощью этой линии. *Помните, что любые размеры, перекрывающие разрыв, также должны иметь разрыв размера, указанный на размерной линии. Толстая или тонкая пунктирная линияПунктирная линия используется для обозначения скрытых деталей, таких как скрытые контуры и скрытые края. Пунктирная линия может быть толстой или тонкой, но на одном чертеже или наборе чертежей следует использовать только один тип (толстый или тонкий). Тонкая цепочкаТонкая цепочка используется для обозначения осевых линий, линий симметрии, а также траекторий. Часто эта линия используется в качестве точки отсчета на инженерных чертежах. Тонкая леска с толстыми концамиСекущие плоскости обозначены тонкой линией цепи с толстыми концами. Это помогает определить плоскость, в которой разрезается деталь или сборка. Если линия разреза находится более чем в одной плоскости, изменение направления также должно быть обозначено более толстыми концами. Толстая цепная линияТолстая цепная линия используется для обозначения особых требований к поверхности. Эта линия не является частью геометрии детали, а используется для обозначения поверхности Тонкая цепочка Двойная пунктирная линия Тонкая цепочка двойной пунктирной линии используется для обозначения смежных компонентов. В заключении …В инженерных чертежах линия — это не просто линия. Различные линии имеют для них значение. Вышеупомянутые типы линий соответствуют требованиям стандартов ISO (и многих других национальных стандартов). Язык линий – Базовое чтение чертежей
Вы слышали поговорку: «Картинка стоит тысячи слов». Для инженера, дизайнера или архитектора почти невозможно описать словами форму, размер и взаимосвязь сложного объекта. Поэтому чертежи стали универсальным языком, используемым инженерами, дизайнерами, техниками, а также мастерами для передачи информации, необходимой для создания, сборки и обслуживания продукции промышленности. Важно помнить, что при изучении чтения на бумаге вы учитесь общаться с помощью графического языка, используемого в промышленности: линии являются частью этого языка. Поскольку технические чертежи состоят из линий, логично, что первым шагом в обучении «чтению» чертежа является изучение значения каждого вида линий. Как правило, существует 11 основных типов линий. Каждый вид линии имеет определенную форму и «вес». Вес относится к толщине или ширине линии. При объединении на чертеже линии предоставляют часть информации, необходимой для понимания печати. Умение интерпретировать чертежи и точно строить объекты — необходимый навык для достижения успеха во всех ремеслах.
Строка объекта
видимая линия или линия объекта — это толстая непрерывная линия, используемая для обозначения видимых краев или контуров объекта.
Скрытая линия A скрытая линия , также известная как линия поиска предметов представляет собой линию средней толщины, состоящую из коротких штрихов длиной около 1/8 дюйма с промежутками 1/16 дюйма для отображения краев, поверхностей и углов. которого нельзя увидеть. Иногда они используются, чтобы сделать рисунок более понятным. Часто они опускаются в изометрической проекции.
Линия сечения Линии сечения используются для отображения поверхностей разреза объекта на видах сечения.
Осевая линия Осевые линии используются для обозначения центров отверстий, дуг и симметричных объектов. Они очень тонкие (размер), длинные-короткие-длинные виды линий.
Размерная линия Размерные линии тонкие и используются для отображения фактического размера объекта. На обоих концах есть стрелки, которые заканчиваются на выносных линиях.
Удлинительная линия Выносные линии также являются тонкими линиями, показывающими пределы размеров. Стрелки размерных линий касаются выносных линий. Выноска Выноски — это более тонкие линии, используемые для обозначения области рисунка, требующей примечания для объяснения. Они предпочтительно нарисованы под углом 45°.
Линия секущей плоскости Линия секущей плоскости (очень толстая) помогает показать внутреннюю форму детали или сборки путем разрезания объекта. Линия разрыва В чертежах используются три типа линий разрыва. Они используются для удаления или «разрыва» части рисунка для ясности, а также для укорачивания объектов, которые имеют одинаковую форму по всей своей длине и могут быть слишком длинными для размещения на рисунке. Короткие и длинные линии разрыва используются для плоских поверхностей. Цилиндрические применяются на стержнях, дюбелях и т.п.
Фантомная линия Фантомные линии — это длинные-короткие-короткие-длинные линии, которые чаще всего используются для отображения перемещения или движения объекта или части в различных положениях. Его также можно использовать для отображения соседних объектов или функций. Пограничная линия Границы — это очень толстые непрерывные линии, используемые для обозначения границ чертежа или для разделения различных объектов, нарисованных на одном листе. Они также используются для отделения основной надписи от остальной части чертежа. |
Это особенно полезно, когда компонент имеет ссылку на существующие компоненты.
Это утверждение особенно верно в отношении технических чертежей.
Это навык, как и многие другие, которым вы научитесь, и потребуется время и практика, чтобы полностью понять и овладеть им.
Это тонкие, темные линии. Различные типы линий сечения могут указывать на тип материала, разрезаемого линией плоскости сечения.
