Каталоги в ARCHICAD. Спецификация мебели и оборудования
Как сделать интерактивный каталог в ARCHICAD, с изображениями и дополнительными свойствами? Вы узнаете, когда создадите спецификацию мебели и оборудования вместе с нами.
На завершающем этапе проектирования интерьеров в ARCHICAD, всегда возникает необходимость извлекать различные спецификации и ведомости. Например, спецификации по материалам и отделке, с ними, как правило, не возникает никаких проблем. Но чтобы создать правильную спецификацию для мебели и оборудования, нужно глубже разобраться в некоторых возможностях программы.
Из этой статьи вы узнаете:
- как создавать дополнительные свойства и каталогизировать их
- как получить размеры элемента в формате ШхД (ширина, длина).
- как вставлять изображения в каталог

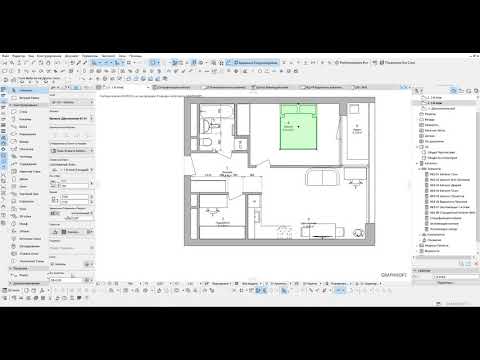

Давайте приступим к созданию спецификации. В качестве примера возьмем планировку, с расставленной мебелью:
Создание дополнительных свойств
Для начала создадим пару свойств, чтобы они отображались в каталоге.
Свойство для размеров элемента в формате ШхД (ширина, длина). А затем свойство для столбца «Производитель». Оно уже есть в стандартном списке свойств, но мы сделаем это для практики.
Чтобы создавать свойства, для любых элементов, перейдите во вкладку «Параметры» → «Менеджер Свойств…».
Создаем сначала группу для свойств, затем сами свойства.
В нижнем левом углу окна Менеджера Свойств кликаем на кнопку «Новое…». В открывшемся окне «Новое Свойство/Группа» выбираем Группа. Задаем имя группы, жмем на кнопку «ОК».
Создаем свойства, снова кликаем на кнопку «Новое…». В открывшемся окне «Новое Свойство/Группа» выбираем «Свойство». Вписываем имя, жмем «ОК».
Проделав это два раза. Получим пункты «Производитель» и «Размеры, мм».
Все отлично, но эти свойства не будут доступны для объектов. Поэтому зададим доступность для классов.
Кликаем на заголовок группы, у меня это «Спецификация мебели и оборудования», справа во вкладке «ДОСТУПНОСТЬ ДЛЯ КЛАССОВ» выберем «Все».
Жмем «ОК», чтобы изменения вступили в силу.
Теперь свойства доступны, им можно задать значения. Но делать каталог ещё рано.
Форматирование значений
Мы уже создали свойство «Размеры, мм», оно имеет текстовый формат и значения нужно вписывать вручную. Чтобы сделать каталог действительно интерактивным, давайте применим формулу к свойству. Иначе мы бы просто работали в таблице Microsoft Word.
Рассчитаем свойство размера по формуле, в формате ШхД.
Снова перейдем во вкладку «Параметры» → «Менеджер Свойств…». Кликаем по названию свойства «Размеры, мм». Мы увидим справа вкладку «ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ».
Давайте разберемся с ней подробнее.
Тип данных
Существует несколько основных типов данных:
строка — простой текстовый формат, как у этой статьи;
число — число с плавающей точкой, например 0.23;
целое число — тут все понятно, 23.
А также типы данных, которые привязаны к единицам измерения, объем, площадь, длина и угол.
Как вы уже догадались, из этого всего нам подходит тип «длина».
Это название вводит некоторых в заблуждение. Но тип данных — длина применяется ко всем линейным размерам элементов (ширина, длина, высота).
Оставляем тип данных «Строка», так как нужно склеить два параметра длинны и вставить между ними «х». Такие операции можно проделывать только со строками.
Извлечем параметры типа «длина» с помощью формулы из всех нужных элементов.
Редактор Формул
Чтобы открыть редактор, в пункте «Значение по Умолчанию» выберем «Формула».
В верхнем левом углу находиться меню «Параметры и Свойства…», кликаем по нему. Из этого меню доступны все параметры элементов модели ARCHICAD.
Кликом открываем список с параметрами, нам нужен параметр «Ширина» из списка «Общие параметры». И параметр «длина(А)» из списка «Объект/Источник света».
Добавьте эти параметры в формулу двойным щелчком мыши.
Формула будет выглядеть так:
Ширина Длина (A)
В таком виде ничего не будет работать. Редактор выдает ошибку. Это происходит потому, что типы данных свойства (Строка) и добавленных параметров (длина) не совпадает. Поэтому, нужно преобразовать их в строку. В этом нам помогут «Операторы и Функции».
Меню «Операторы и Функции» расположено в правом верхнем углу редактора формул. Открываем его щелчком мыши. В самом конце списка находим пункт «Преобразование Данных». Раскрываем список щелчком на символ стрелки. Выбираем второй пункт — «Преобразование единиц в строку». Двойным щелчком добавляем функцию в редактор формул.
Приводим формулу к такому виду:
STRCALCUNIT (Ширина) STRCALCUNIT (Длина (A))
Редактор по-прежнему будет выдавать ошибку.
Продолжим, осталось не много.
Мы только что преобразовали параметры с типом данных «длина» в тип «Строка». Теперь осталось соединить строки и добавить между ними символ «х».
В этом нам поможет оператор «Объединение строк». Выбираем его из меню «Операторы и Функции», он находиться в списке «Редактирование текста».
С помощью него можно объединять несколько строк, поэтому сразу вставим символ «х».
Итоговая формула выглядит так:
CONCAT ( STRCALCUNIT ( Ширина ) ;»x»; STRCALCUNIT ( Длина (A) ) )
Готово! Свойство должно рассчитываться согласно формуле.
Разберемся с изображениями.
Тема формул часто вызывает трудности. Подробно о ней рассказывается в курсе – «Расчеты в ARCHICAD».
Изображения в каталоге
Вставлять изображения в каталоги можно несколькими способами. Все из них долгие. А самый правильный — использовать «Изображение Предпросмотра Библиотечного Элемента». Приступим.
Что такое изображение предпросмотра? Это картинки, которые вы видите когда просматриваете стандартную библиотеку ARCHICAD.
Но что делать, если библиотечные элементы не стандартные? Вы загружаете модели для интерьера с сайта Sketch Up 3D Warehouse или других ресурсов? В этом случае рисунка предпросмотра не будет.
Давайте его назначим.
Выберем любой библиотечный элемент, размещенный на плане. Я выбираю диван. Сочетанием клавиш Ctrl+Shift+O открываем окно редактирования объекта.
В нижней части левого меню находим пункт «Предпросмотр» и переходим на вкладку.
Просто так вставить изображение в этом окне, через какое-нибудь меню, нельзя.
Поэтому, открываем картинку с изображением на вашем ПК, в любом средстве просмотра. И копируем ее. Кликаем правой кнопкой мыши по изображению, в раскрывающемся меню выбираем «Копировать».
Затем вставляем рисунок сочетанием клавиш Ctrl+V в окно предпросмотра.
Закрываем все вкладки, сохраняем изменения.
После этого у библиотечного элемента появится изображение. Скоро мы увидим его в каталоге.
Формируем каталог
Свойства созданы, значения размеров будут рассчитываться в нужно формате, а изображения мебели готовы занять место в спецификации.

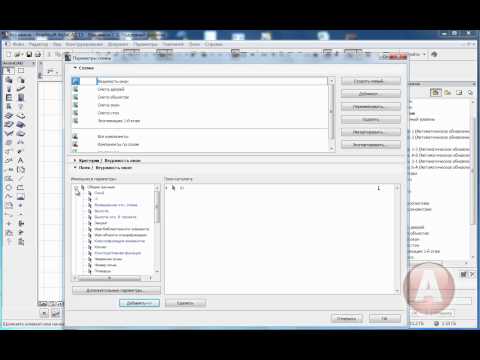

Переходим на вкладку «Документ» → «Каталоги» → «Параметры Схемы…».
Создаем новую схему для элементов. Кликаем на кнопку «Новая…», в открывшемся окне задаем ей имя и ID, жмем ОК.
Далее задаем критерии выборки для элементов.
В разделе «КРИТЕРИИ» кликаем на пункт «Тип элемента». В столбце «Значение» кликаем на стрелочку после значения «Все элементы». В раскрывающемся меню выбираем «Объект».
Кроме мебели и оборудования в моем проекте больше нет никаких элементов типа «Объект». Поэтому в критериях я задаю только тип «Объект». Но часто выборки содержат более сложный набор критериев.
После этого добавляем поля в наш каталог.
В разделе «ПОЛЯ» кликаем на пункт «Тип элемента». Жмем кнопку «Добавить Поля…».
В открывшемся меню кликаем на пункт «Общие Данные». Из раскрывающегося списка двойным кликом добавляем «ID Элемента» в схему. В поле ID мы зададим наименования объектов мебели и оборудования.
Затем таким же способом добавляем свойства в каталог, которые мы создали ранее. Пункт «Свойства» находится в самом низу меню добавления полей.
Осталось добавить изображения.
Параметр для изображений предпросмотра находится в пункте «Общие Данные» и называется «Изображение Предпросмотра GDL». Добавляем его в схему.
Жмем «ОК», сохраняя изменения.
Мы сформировали схему для каталога. Давайте смотреть на то, что получилось.
Чтобы открыть созданный каталог, снова перейдем в меню «Документ»→ «Каталоги». Выбираем пункт с именем схемы.
Откроется окно с каталогом.
Вы сразу увидите проблему – изображения библиотечных элементов имеют реальный размер. Но этот размер легко подогнать под высоту строки.
Кликаем в строку таблицы в столбце, где должны быть изображения. В меню слева, в списке с параметрами рисунка можно задать масштаб изображения. В пункте «Масштаб» из раскрывающегося списка выбираем «Соответствие».
Чтобы изображения стали больше зададим высоту строк.
Также, ширину столбцов и высоту строк можно отредактировать с помощью линеек, как в Microsoft Word.
Если в вашем проекте есть повторяющиеся элементы, чтобы они не дублировались, поставьте галочку перед пунктом «Объединить Одинаковые Элементы». Тогда если добавить поле «Количество», будет рассчитываться число элементов.
Вы можете добавить его через параметры схемы. Оно находится в меню добавления полей в пункте «Общие Данные».
Давайте отредактируем заголовки столбцов и их значения.
Заголовки можно менять. Просто кликните в поле, удалите текущее название и задайте новое.
Значения столбцов «Производитель» и «ID элемента» можно редактировать.
Самое важное! Если отредактировать ID элемента в каталоге, то оно изменится и у самих элементов в модели. И наоборот, если выбрать элемент напрямую в 3d или 2d окне, задать ему ID.
Значение поменяется в каталоге. Это удобно.
Конечно, это не все функции каталогов и мы рассмотрели их поверхностно. Многие возможности мы не затрагивали, не позволяет сам формат.
Но, если вам интересна тема каталогов, свойств и параметров. Курс «Расчеты в
Вот итоговый результат:
Мы рассмотрели довольно сложные темы связанные с проектированием в ARCHICAD. У меня получилось создать спецификацию для мебели и оборудования. Надеюсь, у вас тоже.
Наверное, вы знаете, что размеры в подобной ведомости пишут в формате ШхДхВ (ширина, длина, высота). Я специально не стал добавлять параметр для высоты. Вы можете попрактиковаться и добавить его самостоятельно.
- Расчёты
- ARCHICAD
- Формулы

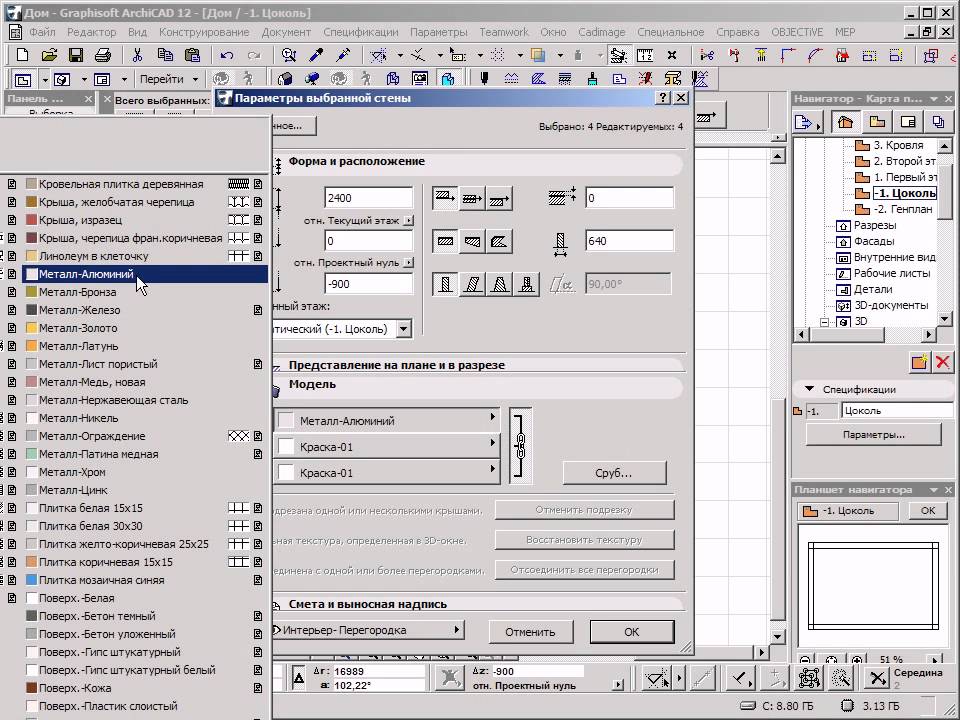

Проведение расчетов
Проведение расчетовПроведение расчетов
Функция Расчетов — это встроенная в ARCHICAD база данных конструктивных элементов, которую можно использовать для формирования ведомостей и спецификаций количественных показателей и компонентов элементов, а также для получения информации о пространственном расположении элементов (по зонам).
Примечание: Функция Расчетов считается устаревшей, поэтому в ней не поддерживаются новые инструменты, такие как Лестницы и Ограждения, появившиеся в ARCHICAD 21. Для создания ведомостей и спецификаций этих элементов следует использовать Интерактивные Каталоги.
Процесс построения отчетов, описанный в этой главе, представляет собой упрощенную функцию вывода результирующих данных; используйте предварительно определенные шаблоны смет для построения простых смет и списков. Используйте параметры диалога Единиц Измерения и Правил для Расчетов, чтобы настроить правила выполнения расчетов.
См. Единицы и Правила Расчетов.
Квалифицированные пользователи могут воспользоваться средствами создания специальных форматов вывода и определения специальных средств фильтрации данных.
Полное описание процесса выполнения расчетов приведено в Руководстве Пользователя “Выполнение Расчетов в ARCHICADf”, доступном из меню ARCHICAD Помощь.
Обратите внимание на Функции Интерактивного Каталога
Большинство пользователей ARCHICAD предпочитают пользоваться Интерактивными Каталогами. Интерактивные Каталоги ARCHICAD являются составной частью Карты Проекта, и созданные каталоги могут сохраняться как виды и выводиться в макеты. Как следует из названия, интерактивный каталог — это двунаправленный редактируемый список, который связан с элементами проекта.
См. Интерактивный каталог.
В расположенных ниже разделах описываются следующие функции:Настройка Расчетов
Типы Ведомостей
Отображение Ведомостей
Информация об Элементах
Управление ID
Интерактивный каталог
Индексы проекта
Настройка Расчетов
Некоторые из приводимых в данном разделе команд отсутствуют в стандартных профилях окружающей среды ARCHICAD .
Если вы хотите настроить конфигурацию ведомостей (что рекомендуется делать только квалифицированным пользователям), то сначала воспользуйтесь командой меню Параметры > Окружающая Среда > Меню, чтобы добавить в интерфейс (например, в меню Документ > Дополнения Спецификаций) следующие команды:
•Настроить Схемы Ведомостей (это диалоговое окно может быть зарезервировано в проекте Teamwork).
Примечание: Схемы Ведомостей могут использоваться в проекте Teamwork, если они сохранены во Вложенной Библиотеке проекта.
•Редактировать Базу Данных (это диалоговое окно может быть зарезервировано в проекте Teamwork).
•Новые Объекты Свойств
•Редактировать Объекты Свойств
•Объекты Свойств Последней Выборки
•Связать Объекты Свойств с Критериями (это диалоговое окно может быть зарезервировано в проекте Teamwork).
Типы Ведомостей
ARCHICAD может создавать три типа расчетных отчетов: Ведомости Элементов, Ведомости Компонент и Ведомости Зон.
Ведомости Элементов предназначены, прежде всего, для создания различного рода ведомостей и спецификаций, а также отображения параметров конструктивных элементов проекта. Для создания Ведомости Элементов ARCHICAD производит фильтрацию всего проекта или только выбранного множества конструктивных элементов согласно критериям, заданным в соответствующей Схеме Ведомости. Элементы, включаемые в Ведомость, отображаются вместе со своими Параметрами, Компонентами и Дескрипторами в соответствии с настройками Схемы Ведомости.
Ведомости Компонентов позволяют создавать спецификации материалов, а также получать количественные и сметные показатели компонентов конструктивных элементов. Эти отчеты, как правило, содержат суммарные объемы свойств элементов, но в них можно также включать и некоторые параметры элементов.
Ведомости Зониспользуются для создания ведомостей помещений и отделки.
Тип Ведомости следует выбирать с учетом конкретных задач. Примеры:
|
Вам требуется создать список конструктивных элементов с основными данными и параметрами |
Ведомость Элементов |
|
Вам требуется создать список, содержащий определенные параметры конструктивных элементов, например, Высота Порога Двери, Количество отверстий в Перекрытии |
Ведомость Элементов |
|
Вам требуется создать ведомость Окон/Дверей |
Ведомость Элементов |
|
Вам требуется получить спецификацию компонентов конструктивных элементов |
Ведомость Компонентов |
|
Вам требуется получить описания компонентов конструктивных элементов |
Ведомость Компонентов |
|
Вам требуется создать ведомость (экспликацию) помещений |
Ведомость Зон |
|
Вам требуется получить информацию о Зонах или их параметрах, например, Измеряемую Чистую Площадь, Вычисленную Площадь |
Ведомость Зон |
|
Вам нужны основные параметры Зон, например, Имя Зоны, Номер Зоны, в которых расположены конкретные конструктивные элементы |
Ведомость Элементов |
Отображение Ведомостей
Набор элементов, используемых в расчетах, определяется текущей выборкой на Плане Этажа.
•Если на Плане Этажа нет выбранных элементов, то в расчетах учитываются все элементы, определяемые настройками Схемы Ведомости.
•Если в выборке присутствуют какие-либо элементы, то в Ведомости включаются только элементы выборки.
Фильтры, определяющие включение элементов в Ведомости, присутствуют в диалоге Настройки Схемы Ведомости.
Полное описание процесса выполнения расчетов приведено в Руководстве Пользователя “Выполнение Расчетов в ARCHICADf”, доступном из меню ARCHICAD Помощь.
