Составной том: Как создать простой или составной том?

Как создать простой или составной том?

Сегодня мы попробуем создать простой и составной том. Их знание понадобятся нам для следующих статей. Для первого нам понадобиться не размеченная область на диске, а для второго не размеченная область на двух жестких дисках.

Что такое простой том?

Простой том, уверен почти что на 99%, это тот который у Вас называется диском С:. Остальной процент оставил для уникумов, которые используют либо составные тома, либо RAID-массивы, в число коих мне мешает попасть физическое устройство ноутбука. Кстати, о RAID-массивах будет сказано позже. Как то сложновато дать определение основному понятию. В общем, простой том — это какая-то область жесткого диска, объединенная под одной крышей, под одним именем. Жители не могут вылезть за края выделенной крыши, иначе они уже окажутся под другой крышей. Как то так.

Составной том, что это?

Составной том — состоит как минимум из двух не размеченных частей на двух жестких дисках, которые при создании объединяются в одну общую. То есть, если создать составной том, в который включить 100 ГБ с одного, и 200 ГБ с другого жесткого диска, то в Моем компьютере Вы увидите том в 300 ГБ. Кстати, Вам может быть более удобнее понятие локальный диск, а не том. Суть от этого не меняется. Выигрыш в производительности у составного тома небольшой, отказоустойчивость нулевая, если полетит один диск, полетит и второй. Единственным плюсом составного тома перед простым томом в том, что можно получить усилиями нескольких дисков такой объем, который во сне не снился каждому из них по-отдельности. То есть создание составного тома актуально только для решения вопроса по объему локального диска. Если же Вам нужен выигрыш в производительности, то используйте вышеупомянутые RAID-массивы, либо просто проведите дефрагментацию жесткого диска, чтобы он работал быстрее.

Как создать простой или составной том?

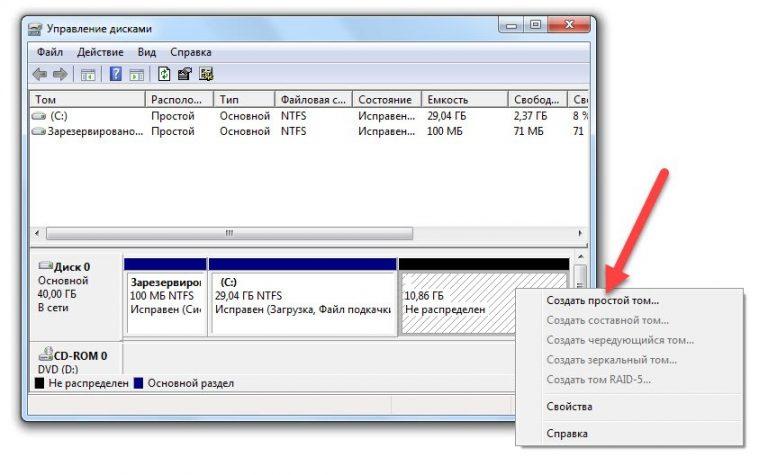

Создание новых томов не сложное мероприятие. Для этого открываем оснастку Управление компьютеров(правый клик по Моему компьютеру и выбрать Управление). Для тех кому часто приходится пользоваться различными инструментами Панели Управления, рекомендую включить Режим Бога, откуда можно попасть в любую область Панели Управления за один клик. Там выбираем раздел Управление дисками, находим не размеченную область, делаем правый клик по ней, и, в зависимости от желания, выбираем Создать простой том или Создать составной том. После чего следуем подсказкам Мастера Создания томов и доводим дело до логического заключения. Следовать подсказкам Мастера создания томов совсем не сложно. Вам нужно будет выбрать имя, букву для диска, объем создаваемого диска и так далее. Поверьте, это не сложно.

Как сжать или расширить диск?

Тут же хотел описать методы расширения и сжатия тома. Они могут понадобится при создании томов. Сжатие тома — это своеобразное отсечения некоторого свободного пространства от тома. Расширение тома — это добавление к тому некоторого объема не размеченного пространства. Именно эти две операции делает ответ на вопрос «Можно ли перебросить память с одного локального диска на другой?» положительным. Для такой операции, Вам сначала нужно сжать уменьшаемый том, а потом расширить тот, который увеличиваем. Для первого действия выберите кастрируемый том в Управлении дисками, сделайте правый клик по нему и выберите

Сжать том. После анализа, укажите какое количество ГБ необходимо отрезать от тома и проследуйте по всем оставшимся пунктам. После чего, если Вы ничего не напутали, у нас появиться не размеченная область. Увидеть ее существование можно в той же оснастке, внизу. С помощью нее то мы и можем расширить какой-либо том. Для чего нужно в контекстном меню соответствующего диска выбрать пункт Расширить том.

Вот благодаря таким не хитрым приемом пользователь с легкостью может манипулировать своими локальными дисками, а если точнее, то создавать простой и составной том, сжимать и расширять локальные диски.

ВЫБОР РЕДАКТОРА

ПОПУЛЯРНЫЕ СООБЩЕНИЯ

БОЛЬШЕ ИСТОРИЙ

Что такое простой том жесткого диска?

Рад снова приветствовать Вас на своем блоге! Продолжаем разбираться с винчестерами и сегодня подробнее поговорим о вещах, как бы лежащих на поверхности. При форматировании носителей, их разметке многие не обращают внимания на словосочетания простой том,  или составной том, основной, активный

Как правило, при покупке компьютера или ноутбука за нас все уже сделано и  диски разбиты на тома. Но когда мы сами пробуем  что-то делать со своим оборудованием (покупка, замена, или просто решили помудрить ) тут возникают проблемы сделали активным не тот раздел, система перестала загружаться и так далее. Сегодня у меня выпуске будет и немного теории, так как без нее никуда. Читайте, берите на вооружение.

• Простой том жесткого диска -это
• Как создать простой том на винчестере?
• Как сделать простой том жесткого диска основным?
• Делаем том жесткого диска актвиным в Windows 7, Windows 10

Содержание

Простой том жесткого диска -это

Все началось со старой, доброй  MS DOS от Microsoft. Еще ее называли  дисковая операционная система (DOS). Ведь были тогда  компьютеры, работающие и на магнитофонных кассетах.   История MS DOS началась в 1981 году,  ее наследие сохранилось и в  Windows 10. Нам это интересно прежде всего потому, что именно в Microsoft придумали разделы (или тома).

Дело в том, что в то время  MS DOS могла видеть и использовать в работе сравнительно небольшую область винчестера. А они выпускались большими (по тогдашнем меркам), пространство было избыточным. Это и явилось одной из причин того, что Microsoft придумала разбивать винчестера на отдельные тома, которые становились как бы отдельными дисками для этой операционной системы.

Позже, когда появились более совершенные системы все это пригодилось. Понадобились емкие устройства. Возросли требования к отказоустойчивости, быстродействию, надежности хранения информации.   Прогресс привел к появлению такие понятий как простой , составной,  чередующийся разделы.

Простой том это самое распространенное в природе явление. Берется один  винчестер на нем создается том(а) (или раздел).  На наших с вами домашних компьютерах так все и сделано.

Плюсы такого решения простое, самое дешевое, вполне подходит для домашнего компьютера. Быстродействие системы ограничено скоростью чтения/записи вашего винчестера. Отказоустойчивость при таком решении имеет самый низкий показатель. Выход из строя жесткого диска нередкое явление.

Как создать простой том на винчестере?

Для домашнего компьютера вполне подходит  такой простой том. Нагрузки ведь небольшие.  Создать его легко можно как минимум тремя способами. Чаще  и легче всего это делать при установке Windows. Второй способ можно размечать винчестер сторонней программой (например Acronis), можно средствами операционной системы. Первый способ мы  уже рассматривали в этой статье. Второй способ наиболее предпочтителен для новых дисков, перед установкой операционных систем, или если вы решили помудрить, например поместить загрузчик на флешку.

Средствами установленной операционной системы (третий способ) делают основные, логические, расширенные  когда требуется создать   разделы для хранения информации. Делается это через оснастку Управление дисками или  с помощью командной строки.

Cоздание простого в тома Acronis disk director

Запускаем  наш Acronis Disk Director. Программа отобразит все подключенные устройства и имеющиеся на них разделы. В данном случае у нас подключен новый жесткий диск и он не инициализирован.

Чтобы инициализировать диск нажимаем соответствующую кнопку

Учитывайте  стили разметки  при создании разделов. В данном примере схема классическая MBR. Если у вас уже разметка  в GPT стиле, то новые  тоже должны быть в стиле GPT. Для принятия изменений нажимаемПрименить ожидающие операции:

Теперь можно приступать непосредственно к созданию томов. Нажимаем появившуюся ссылку Создать том:

У нас том будет базовым, логическим, для хранения данных. Поэтому нам нужно определить его размер, файловую систему, выбрать букву  и метку (например, я метку логического диска ставлю DATA а системного Sys).

После нажимаем Завершить, а потом снова Применить ожидающие операции.

Cоздание тома через командную строку (cmd)

Нужда создавать том через командную строку может возникнуть в случае неполадок или можно это делать по привычке :), кому как нравится. В первом случае запускаем командную строку с установочного дистрибутива. Во втором через Пуск нужно запустить командную строку от имени Администратора:

Запускаем утилиту Diskpart ( через нее мы будем работать с разделами).  Это не трудно. Будем поочередно вводить в командную строку инструкции. Первой у нас и  будет команда DISKPART:

 Следующая командой мы должны получить список установленных дисков. У меня сейчас подключено два:

На диске ноль у меня система,  другой ( 1) мне нужно разбить на разделы. Это я  и скажу программе командой select disk 1:

Как сделать простой том жесткого диска основным?

Основной том это раздел, на котором лежат файлы операционной системы. В Windows  если вы создаете тома через командную строку или  через Управление дисками создаваемые  первые три тома всегда являются основными. Для того, чтобы система загружалась ее нужно ставить на основной раздел.

Если вы выберите логический том, то система  при установке Windows преобразует его в основной автоматически. Мы продолжаем работу в командной строке. Вводим команду create partition primari для создания основного раздела:

Разделы можно создавать только при наличии неразмеченного места на нем Если у Ваш диск уже размечен, то скорее всего создать разделы не получится,:

Если устройство новое, то разделы создать будет очень просто. Но, на мой взгляд в Windows  легче это делать через оснастку  Управление дисками, там все нагляднее.

Делаем том жесткого диска активным в Windows 7, Windows 10

Программы Windows автоматизируют до известной степени процесс создания томов. При установке системы она сама разбивает основной том на дополнительные разделы, копирует туда загрузчик и раздел этот система видит как активный.  И делать что-то еще система вам не даст. В том же Diskpart вводим команду List volume

и получаем список созданных томов на всех подключенных устройствах.   Другое дело специальные программы. Например, Acronis Disk Director позволяет создавать разделы для любых операционных систем,  в том порядке, в котором это будет нужно Вам.  Здесь достаточно кликнуть на выбранном томе  мышкой и сделать его активным:

В оснастке Управление дисками (Windows 7, Windows 10) так же можно выбрать и сделать любой раздел активным, даже на флешке.

Только надо учитывать, что в системе может быть только один активный том. С него и происходит загрузка. Если у вас уже есть такой, то после создания нового он перестанет быть загрузочным. Могут измениться и  буквы остальных дисков, могут перестать работать некоторые программы.  Такой  редкий вариант используется и в windows и в Linuks для повышения безопасности доступа к данным.

У кого такая флешка тот и сможет загрузить компьютер. Если вы выберете такую схему, то конечно лучше будет изначально при установке производить  все настройки, чем переделывать уже существующую структуру.
