Системные требования для установки Altium Designer

Altium Designer – это профессиональная многофункциональная система автоматизированного проектирования высокоскоростных электронных устройств на базе печатных плат. В ней возможно создать электронику любой сложности, но очень важно заранее позаботится о «железе», на которое будет устанавливаться программа. Altium Designer постоянно совершенствуется – вносятся новые функции и команды, устраняются проблемы. C анонсированием каждой свежей версии меняются требования к ПК, на котором предстоит работать. О системных требованиях для новейшей версии Altium Designer 21 расскажем далее.

Что нужно знать перед установкой

Если ресурсы ПК не соответствуют заявленным требованиям программы, вы можете столкнуться с рядом трудностей в процессе работы. Например, возникнут «тормоза» в процессе 3D-проектирования, увеличится время DRC-проверки, а проводники будут дольше подключаться к полигонам. Приобрести Altium Designer, узнать все о функционале, типах лицензий и формировании конструкторской документации можно на сайте https://glavkon. com/. Главкон – крупнейшая компания, предлагающая лицензионное ПО для инженеров-конструкторов и официальный поставщик решений Altium Designer/Concord Pro.

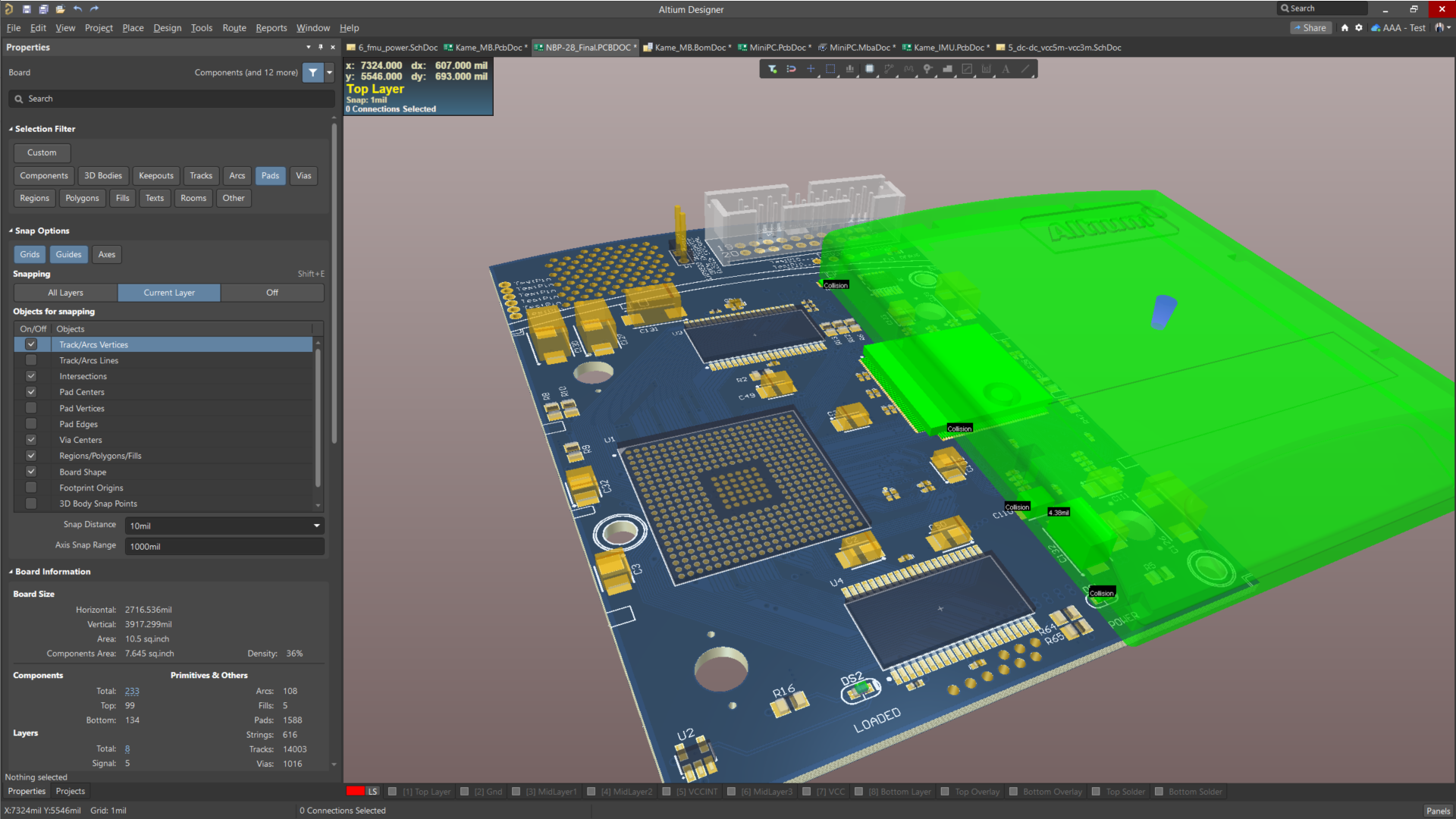

На быстродействие ПО влияет графическая карта (GPU). Именно производительность карты позволяет использовать все представленные возможности 3D-проектирования печатных плат.

Последние версии Altium Designer оптимизированы для DirectX 10, поэтому необходимо выбирать карту с поддержкой данного набора драйверов. Заметим, что для AD требуется именно игровая карта, а не профессиональная. Дело в том, что Altium использует для ускорения те же API, что и современные видеоигры. В профессиональных графических картах оптимизация драйверов делается под OpenGL – приложения.

Многое зависит от ресурсоемкости задач, которые вы собираетесь выполнять. Например, работа с 3D-изображением платы и последующий рендеринг сильно «тормозят» действия программы. Если планируете регулярно работать в режиме трехмерного проектирования, выбирайте высокопроизводительную видеокарту и 3D-манипулятор в качестве вспомогательного инструмента. Для более мелких задач подойдет процессор со встроенной графикой.

Перечень системных требований

Как и в случае с любым другим программным обеспечением, существуют минимальные и рекомендуемые системные требования. Первые не гарантируют комфортную работу с «тяжелыми» проектами, но для начинающих их будет вполне достаточно. Опытному инженеру лучше обновить «железо» до подходящих параметров.

Приведем актуальный минимум требований к компьютеру:

Windows 10 или Windows 8.1 x64 bit.
ЦПУ Intel Core™ i5 или AMD Ryzen 5 2600X.
Не менее 4 ГБ «оперативы».
Не менее 10 ГБ пространства.
Видеокарта с поддержкой драйверов DirectX 10 и выше.
Монитор с разрешением не менее 1680×1050 или 1600×1200.
Браузер, обновленный до последней версии.
Microsoft Excel x64 bit.

А вот рекомендуемая конфигурация компьютера для «Альтиум Дизайнер»:

Windows 10 или Windows 8.1 x64 bit.
ЦПУ Intel Core™ i7 или AMD Ryzen 7 4800U.
16-32 ГБ оперативной памяти.
Не менее 10 ГБ пространства на жестком диске.
Видеокарта с высокой производительностью, поддерживающая драйвера DirectX 10 и выше.
Твердотельный SSD-диск.
Пара мониторов, желательно с IPS-матрицей и разрешением не менее 2560х1440.

Джойстик-3D-манипулятор.
Браузер для доступа в интернет.

Из всех перечисленных наиболее важной характеристикой компьютера является объем оперативной памяти. В случае нехватки RAM компьютер начнет загружать и выгружать данные между памятью и диском, а скорость работы сильно замедлится, что профессиональному инженеру крайне невыгодно.

Altium Concord Pro | ELM дистрибьютор Altium

Altium Concord Pro – это программный продукт, разработанный компанией Altium для упрощения, систематизации и улучшения использования данных о компонентах и управления ими при проектировании печатных плат. Concord Pro предоставляет высококачественное управление компонентами и их хранение на собственном сервере в сети предприятия.

Конструкторы печатных плат и инженеры-электроники беспрепятственно взаимодействуют с Concord Pro через среду Altium Designer. Вы можете использовать скорость и гибкость, предоставляемые Concord Pro, без необходимости в изучении каких либо других инструментов и программных интерфейсов.

Concord Pro также предоставляет возможность двунаправленного взаимодействия между проектировщиками электронной и механической части изделия. Вы можете синхронизировать изменения формы платы, размещения компонентов и крепежных отверстий, а также интеллектуально связывать 3D-модели компонентов с данными электронных компонентов, тем самым создавая полную модель, которая точно отражает конструкторский замысел в системах ECAD и MCAD.

Altium Concord Pro помогает инженерам и проектным группам в систематизации и централизации информации о компонентах. При определении типов компонентов и структуры папок, компоненты автоматически попадают в правильное место, и их всегда легко найти, независимо от того, работает ли у вас армия библиотекарей либо вы выполняете все проектные задачи самостоятельно.

Управление компонентами

Управляйте всеми аспектами утвержденных на предприятии компонентов и данными о цепочке поставок в едином общедоступном расположении. Обеспечьте качество и единообразие библиотеки компонентов для всей проектной группы, с возможностью простого и быстрого поиска и размещения компонентов.

Каждый компонент, выпущенный на сервер Concord Pro, автоматически соответствует определению связанного типа компонентов. Также осуществляется проверка набора правил для этого компонента. Компоненты, размещенные в проекте из Concord Pro, хранят в себе данные о цепочке поставок, правила для которых проверены в редакторе состава изделия, что позволяет устранить нарушения до этапа производства.

Взаимодействие с MCAD

Благодаря Concord Pro, ваши проекты могут быть синхронизированы между Altium Designer и средой проектирования инженера-механика, такой как Solidworks, PTC Creo или Autodesk Inventor, что позволяет каждому из специалистов оставаться в своей области компетенции.

Сервер Concord Pro является центральной точкой взаимодействия ECAD-MCAD, которая становится доступной с дополнительными программными модулями для Altium Designer и Solidworks, PTC Creo или Autodesk Inventor. Проектировщики могут принимать изменения из MCAD-системы в сборку платы либо передавать изменения из платы в MCAD-систему. При обновлении будут уведомляться обе стороны, и они смогут предварительно просматривать изменения перед их принятием.

Проверенные компоненты

Каждый компонент, выпущенный на сервер Concord Pro, автоматически соответствует определению связанного типа компонентов. Также осуществляется проверка набора правил для этого компонента. Компоненты, размещенные в проекте из Concord Pro, хранят в себе данные о цепочке поставок, правила для которых проверены в редакторе состава изделия, что позволяет устранить нарушения до этапа производства.

Динамическая интеграция с цепочкой поставок

Каждый компонент в Concord Pro может быть автоматически связан со множеством решений цепочки поставок, которые добавляют динамические параметры компонентов, цены, сроки поставки и допустимые замены от всех основных поставщиков компонентов.

Шаблоны и повторное использование

Устали от копирования и вставки одного и того же старого графического обозначения конденсатора в каждый новый конденсатор, который вы добавляете в библиотеку? В Concord Pro, при добавлении в библиотеку новых компонентов будут автоматически использоваться необходимые символы и посадочные места на основе шаблонов компонентов. Каждой папке в Concord Pro может быть назначен собственный шаблон для автоматизации создания символов, посадочных мест и даже листов схем в новых проектах. Гибкость системы позволяет переопределить эти настройки при необходимости.

Направленная отслеживаемость

Каждый компонент, размещенный в проекте с сервера, можно отследить до первоначального выпуска. И когда компонент становится устаревшим, вы можете найти все проекты, в которых он использовался, и обновить эти проекты необходимым образом. Либо, если вы обнаружите ошибку в посадочном месте или в схемном символе, вы сможете найти все компоненты, которые использовали эти модели, и без труда изменить их на новые.

Точная миграция библиотек

Переход на Concord Pro прост. Мигратор библиотек Altium Designer разместит все компоненты в нужные места по их типам. Вы можете импортировать свои отдельные библиотеки, интегрированные библиотеки, библиотеки на основе баз данных и библиотеки из других EDA-систем быстро и точно.

Лицензирование Altium Concord Pro

Лицензия сервера Altium Concord Pro Server: Лицензирует серверное программное обеспечение Altium Concord Pro, с определением того, какая редакция доступна для предприятия.
Лицензия подключения Altium Concord Pro CAL: Лицензирует каждый клиентский доступ, с определением того, к каким функциональным возможностям у пользователя есть доступ.

Лицензия сервера и лицензия подключения устанавливаются на сервере. Подключения могут быть назначены учетным записям пользователей через веб-средства администрирования либо обслуживаться по принципу “первым пришел-первым обслужен”.

Минимальные системные требования

Системные требования зависят от ряда факторов, таких как объем хранимых данных, общее количество пользователей и количество одновременных подключений.

Программное обеспечение

Microsoft Windows (32-bit или 64-bit) 10, Server 2012 или более новая версия. Серверная ОС Windows необходима вместо настольной ОС для предприятий с более чем 3-5 пользователями.
Altium Designer 19 или более новая версия.

Аппаратное обеспечение

Процессор: 2 ГГц, рекомендуется по крайней мере двухъядерный.
ОЗУ: 8 ГБ. Для более отзывчивого поиска рекомендуется добавить объем ОЗУ при большом количестве хранимых данных ECAD.
Дисковое пространство: примерно 1 ГБ. Для данных ECAD необходимо дополнительное дисковое пространство.

Системные требования для запуска Altium Designer | Altium Designer 23 Руководство пользователя

Содержание

Altium Designer
- Рекомендуемые системные требования
- Минимальные системные требования
- .NET Framework
- Подключение до Altium 365
- Поддержка масштабирования DPI
- Прочие вопросы
  - Размер проекта
  - Важность хорошей видеокарты
  - Хранение файлов проекта Altium

Все содержимое

Прежде чем устанавливать программное обеспечение Altium, убедитесь, что ваш компьютер/сервер соответствует указанным ниже системным требованиям.

Ниже приведены рекомендуемые и минимальные системные требования для установки и запуска Altium Designer.

Минимальные системные требования

Windows 10 (только 64-разрядная версия) или Windows 8.1 (только 64-разрядная версия)

Windows 7 SP1 (только 64-разрядная версия) по-прежнему поддерживается, хотя и не рекомендуется.

Процессор Intel® Core™ i5 или аналогичный
4 ГБ ОЗУ
10 ГБ свободного места на жестком диске (установочные файлы и файлы пользователя)
Видеокарта (с поддержкой DirectX 10 или лучше), например GeForce 200 series/Radeon HD 5000 series/Intel HD 4600
Монитор с разрешением экрана не менее 1680×1050 (широкоэкранный) или 1600×1200 (4:3)
Adobe® Reader® (версия XI или более поздняя для просмотра 3D PDF)
Обновленный веб-браузер

Microsoft Office 32-разрядная или 64-разрядная версия (для спецификации требуется Microsoft Excel, для DbLibs требуется Microsoft Access). 64-разрядное ядро базы данных Microsoft Access 2010 (требуется для DbLibs) — включено в 64-разрядную версию Microsoft Office, но не включено в 32-разрядную версию Microsoft Office). Если вы используете 32-разрядную и 64-разрядную версии ПО Altium Design, см. Использование библиотек баз данных с 32-разрядным и 64-разрядным ПО Altium Design на одном компьютере.

Для некоторых сочетаний клавиш, используемых в программном обеспечении, требуется цифровая клавиатура.

.NET Framework

.NET Framework 4.8 установлен (если в настоящее время недоступен) на целевом компьютере как часть установки Altium Designer.

Поддержка масштабирования DPI

В следующей таблице показано максимальное поддерживаемое масштабирование DPI в зависимости от вертикального разрешения используемого монитора.

Разрешение монитора по вертикали (в пикселях)	Максимальное поддерживаемое масштабирование DPI
1024 до 1200	100%
1600	125%
1800	200%
2K и выше	250%

При использовании нескольких мониторов обратите внимание, что Altium Designer не поддерживает разные значения масштабирования DPI, установленные для разных мониторов. Для всех элементов пользовательского интерфейса будет использоваться масштабирование DPI основного монитора.

Прочие соображения

Размер конструкции

Системные требования, описанные выше, относятся к конструкции печатной платы среднего размера, например, до 1000 компонентов и до 1000 цепей. Если в ваших проектах больше компонентов и/или цепей, рассмотрите возможность обновления семейства процессоров (например, обновите i5 до i7).

Важность хорошей видеокарты

Видеокарты — это критически важный аппаратный элемент, который может оказать большое влияние как на производительность, так и на стабильность систем. Выберите правильные требования к оборудованию, необходимые для достижения ошеломляющих результатов, сделайте всю систему более отзывчивой и «чувствуемой» лучше, а также устраните отвлекающие факторы, вызванные задержками в графическом интерфейсе. Эта версия Altium Designer оптимизирована для использования с DirectX 10, и для нее требуется графическая карта, поддерживающая это. Altium выбрал DirectX, а не OpenGL для своего графического движка, который стал предпочтительным стандартом для игровых видеокарт. Преимущество этого выбора заключается в том, что игровые карты часто значительно дешевле, чем карты для рабочих станций с эквивалентной производительностью. Поэтому мы настоятельно рекомендуем использовать игровую карту вместо карты рабочей станции.

Потребность в высокопроизводительной видеокарте напрямую связана с объемом использования возможностей 3D PCB. Например, процессора Core i7 со встроенной графикой HD4000 будет более чем достаточно, если вам требуется лишь время от времени использовать возможности трехмерной печатной платы. Если вы намерены широко использовать функции 3D PCB для ресурсоемких задач, таких как 3D-видео или интерактивные презентации, рекомендуется использовать высокопроизводительную игровую видеокарту в сочетании с 3D-мышью, такой как SpaceMouse 9.0061 ® .

Ключевым параметром графического процессора (GPU) для более высокой производительности в Altium Designer является его вычислительная мощность с точки зрения операций с плавающей запятой в секунду (FLOPS).

Не рекомендуется использовать графические процессоры с производительностью ниже 700 GFLOPS. Выше этого уровня производительность растет пропорционально. Например, одна из рекомендуемых видеокарт — Radeon RX 470 — имеет GPU с производительностью 3793 GFLOPS.

Хранилище файлов проекта Altium

Из-за некоторых проблем, связанных с файловыми системами для Linux, не рекомендуется использовать Linux в качестве файлового сервера для хранения файлов проекта Altium.
