Разъем pci для чего: Интерфейс PCI в компьютере: виды и назначение. Фото

Различия x1 x4 x8 x16?

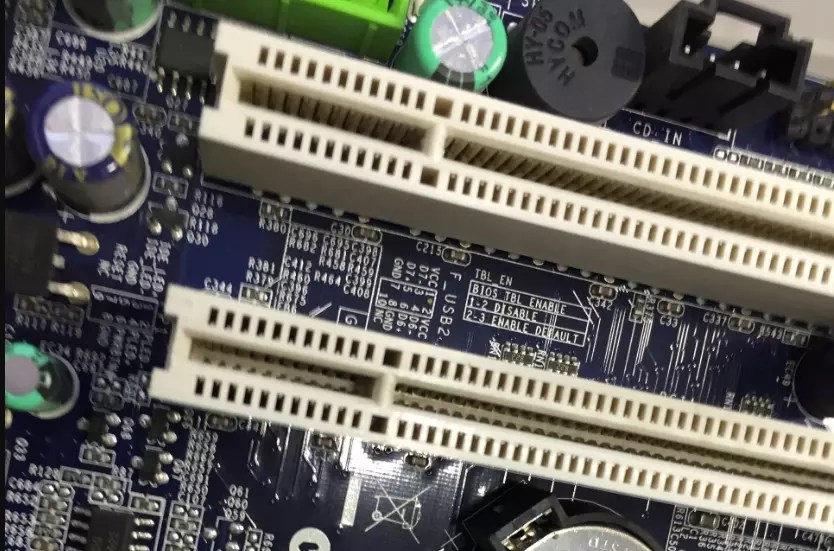

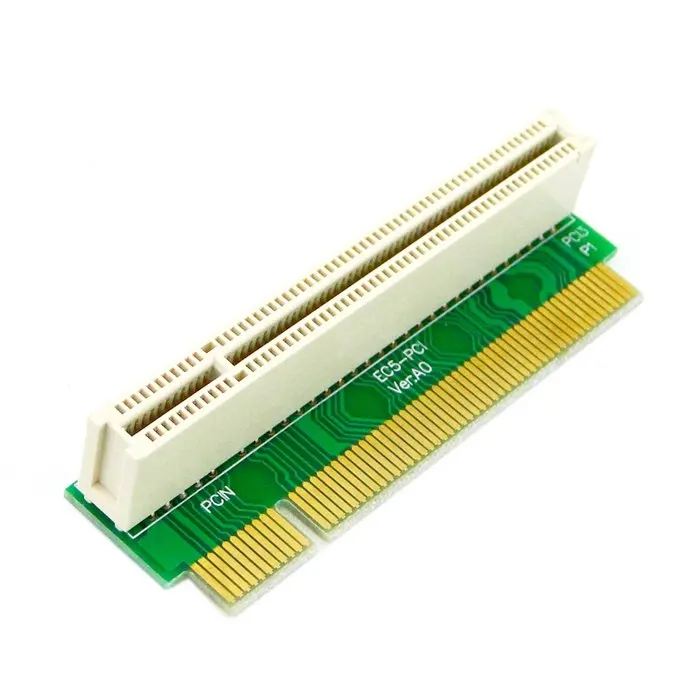

Как известно, PCI это пластмассовый cлот на материнской плате компьютера. Впервые он появился на Пентиум-1. Первоначально использовался для подключения видеокарт, но с конца 90-х видеоадаптеры стали подключать через более быстрый слот AGP. Самые новые видеокарты уже подключаются через PCI-E. Вот схема подачи питания на них с блока питания ATX ПК:

Также через PCI подключают звуковые карты, ТВ-тюнеры, внутренние факсмодемы, дополнительные USB- и FireWire-контроллеры, АТА-контроллеры для подключения дополнительных дисков и дисководов, сетевые карты и прочие платы расширения.

PCI Express (PCIe, PCI-e) — это новый стандарт высокоскоростной последовательной шины расширения компьютера с высокой пропускной способностью и малым количеством выводов. Он был разработан для замены старых PCI и AGP. PCIe имеет множество улучшений по сравнению со старыми стандартами, включая более высокую максимальную пропускную способность системной шины, меньшее количество контактов ввода-вывода и меньший размер разъёма, лучшее масштабирование производительности для шинных устройств, более подробный механизм обнаружения ошибок и отчетности, встроенная функция горячей замены.

Архитектура PCI Express обеспечивает производительность ввода-вывода для настольных платформ со скоростью передачи от 2,5 гигабайт в секунду по линии x1 PCI Express. Смотрите подробнее на картинке.

PCI-E — это последовательная шина, в которой используются две низковольтные дифференциальные пары LVDS со скоростью 2,5 Гбит / с в каждом направлении — одна пара передачи и одна пара приема. Цоколёвка всех видов разъёмов этого стандарта приводится в таблицах далее.

Разбираемся в различиях PCI-E разъема.

Как правило, данный высокоскоростной порт относится к фактическим слотам расширения на материнской плате, которые принимают платы расширения на основе традиционного PCIe и типы карт расширения.

Старая видеокарта с интерфейсом AGP

PCI Express практически заменил AGP и PCI, оба из которых заменили старейший широко используемый тип соединения, называемый ISA. Хотя пк могут содержать различные слоты расширения, PCI Express считается стандартным внутренним интерфейсом самого быстрого разъема. Сегодня многие материнские платы для персональных компьютеров производятся только с разъемами PCI Express.

Переходник 9 на 15 контактов

Назначение вывода 9ти контактного разъема	№	№	Назначение вывода 15ти контактного разъема
Красный	1	1	Красный
Зеленый	2	2	Зеленый
Синий	3	3	Синий
Синхронизация по горизонтали	4	13	Синхронизация по горизонтали
Синхронизация по вертикали	5	14	Синхронизация по вертикали
Красный (корпус)	6	6	Контрольный красный
Зеленый (корпус)	7	7	Контрольный зеленый
Синий (корпус)	8	8	Контрольный синий
Синхросигнал (корпус)	9	10	Корпус (цифровой)
5	Корпус

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и системной платой, а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Параллельный интерфейс

Назначение контактов разъемов кабеля Centronics

25 pin	36 pin	Сигнал	Вход/Выход	Значение
1	1	STROBE	Выход	Готовность данных
2	2	D0	Выход	1 бит данных
3	3	D1	Выход	2 бит данных
4	4	D2	Выход	3 бит данных
5	5	D3	Выход	4 бит данных
6	6	D4	Выход	5 бит данных
7	7	D5	Выход	6 бит данных
8	8	D6	Выход	7 бит данных
9	9	D7	Выход	8 бит данных
10	10	ACK	Вход	Контроль приема данных
11	11	BUSY	Вход	Принтер не готов к приему (занят)
12	12	PE	Вход	Конец бумаги
13	13	SLCT	Вход	Контроль состояния принтера
14	14	AF	Выход	Автоматический перевод строки (LF) после перевода каретки (CR)
15	32	ERROR	Вход	Ошибка
16	31	INIT	Выход	Инициализация принтера
17	36	SLCT IN	Выход	Принтер в состоянии on-line
18	33	GND	—	Корпус
19	19	GND	—	Корпус
20	20	GND	—	Корпус
21	21	GND	—	Корпус
22	22	GND	—	Корпус
23	23	GND	—	Корпус
24	24	GND	—	Корпус
25	25	GND	—	Корпус
—	15	GND/NC	—	Корпус/свободный
—	16	GND/NC	—	Корпус/свободный
—	17	GND	—	Корпус для монтажной платы принтера
—	18	+5V DC	Вход	+5 В
—	26	GND	—	Корпус
—	27	GND	—	Корпус
—	28	GND	—	Корпус
—	29	GND	—	Корпус
—	30	GND	—	Корпус
—	34	NC	—	Свободный
—	35	+5V DC/NC	—	+5 В/свободный

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

Назначение выводов 15ти контактного разъема для подключения аналогового монитора

№	Назначение	Сигнал цветного монитора	Сигнал монохромного монитора
1	Красный	Красный	Нет вывода
2	Зеленый	Зеленый	Вход видеосигнала
3	Синий	Синий	Нет вывода
4	Свободный	Свободный	Нет вывода
5	Корпус	Тестирование	Тестирование
6	Контрольный красный (корпус)	Контрольный красный	Контрольный красный
7	Контрольный зеленый (корпус)	Контрольный зеленый	Контроль видеосигнала
8	Контрольный синий (корпус)	Контрольный синий	Нет вывода
9	Управление	Нет вывода	Нет вывода
10	Контроль синхроимпульсов (корпус)	Корпус	Корпус
11	Сигнал ID монитора	Корпус	Нет вывода
12	Сигнал ID монитора	Свободный	Корпус
13	Синхронизация по горизонтали	Сигнал синхронизации по горизонтали	Сигнал синхронизации по горизонтали
14	Синхронизация по вертикали	Сигнал синхронизации по вертикали	Сигнал синхронизации по вертикали
15	Свободный	Нет вывода	Нет вывода

Каковы различные форматы PCI Express?

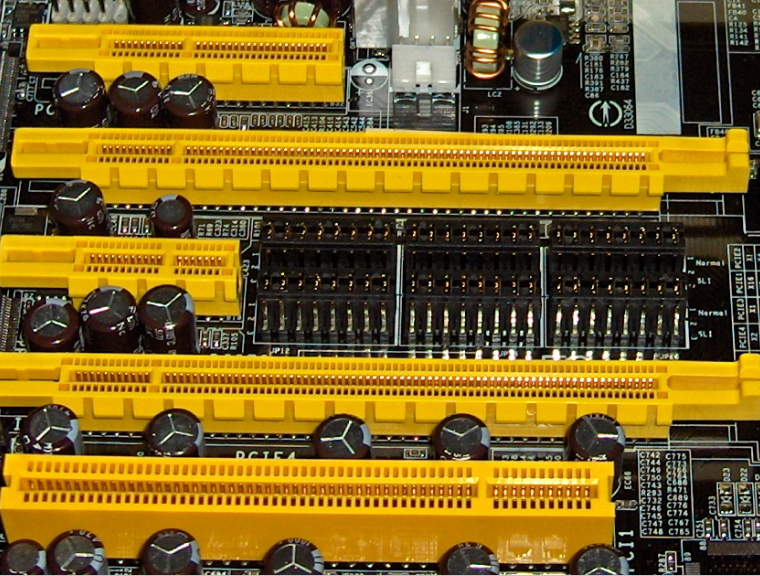

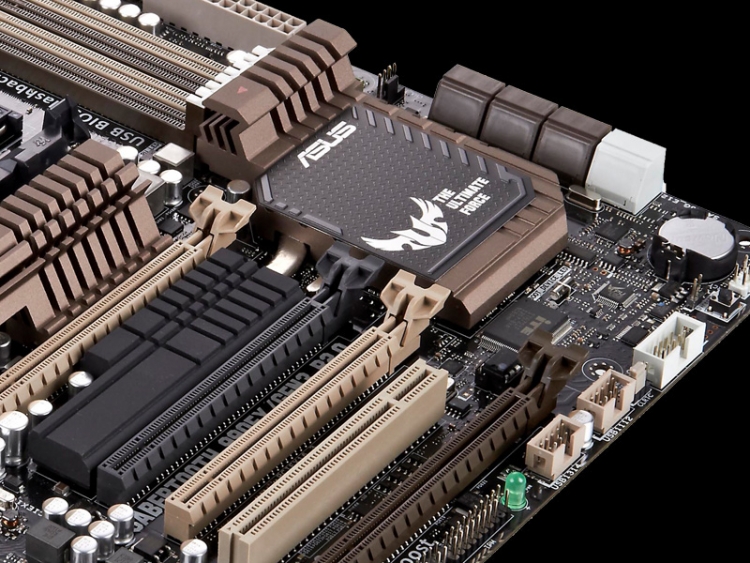

Показаны различные контроллеры на материнской плате
Express x1 … Express 3. 0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает с вашим пк лучше, чем другая. Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер, и часть, описывающую технологическую версию, как описано ниже.

Назначение выводов 9ти контактного разъема для подключения цифрового (TTL) монитора

№	Сигнал цветного монитора (EGA)	Сигнал монохромного монитора (MDA)	Сигнал цветного монитора (CGA)
1	Корпус	Корпус	Корпус
2	Контрольный красный	Корпус	Корпус
3	Красный	Свободный	Красный
4	Зеленый	Свободный	Зеленый
5	Синий	Свободный	Синий
6	Контрольный зеленый	Интенсивность	Интенсивность
7	Контрольный синий	Видеосигнал	Видеосигнал
8	Сигнал синхронизации по горизонтали	Сигнал синхронизации по горизонтали	Сигнал синхронизации по горизонтали
9	Сигнал синхронизации по вертикали	Сигнал синхронизации по вертикали	Сигнал синхронизации по вертикали

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

Количество контактов	Длина
PCI Express x1	18	25 мм
PCI Express x8	49	56 мм
PCI Express x16	82	89 мм

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11. То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16. PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т. е. Не имеет пробки в конце гнезда).

Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете, поддерживают одну и ту же версию PCIe.

Кабель для подключения IDE устройств

Контакт	Вход/Выход	Сигнал	Значение
1	Выход	Reset	Сброс
2	—	GND	Корпус
3	Вход/Выход	HD7	Линия данных 7
4	Вход/Выход	HD8	Линия данных 8
5	Вход/Выход	HD6	Линия данных 6
6	Вход/Выход	HD9	Линия данных 9
7	Вход/Выход	HD5	Линия данных 5
8	Вход/Выход	HD10	Линия данных 10
9	Вход/Выход	HD4	Линия данных 4
10	Вход/Выход	HD11	Линия данных 11
11	Вход/Выход	HD3	Линия данных 3
12	Вход/Выход	HD12	Линия данных 12
13	Вход/Выход	HD2	Линия данных 2
14	Вход/Выход	HD13	Линия данных 13
15	Вход/Выход	HD1	Линия данных 1
16	Вход/Выход	HD14	Линия данных 14
17	Вход/Выход	HD0	Линия данных 0
18	Вход/Выход	HD15	Линия данных 15
19	—	GND	Корпус
20	—	KEY	Ключ разъема (отсутствует)
21	—	Reserved	Зарезервировано
22	—	GND	Корпус
23	Выход	IOW	Строб чтения
24	—	GND	Корпус
25	Выход	IOR	Строб записи
26	—	GND	Корпус
27	Вход	IOCHRDY	Готовность канала ввода/вывода
28	Выход	ALE	Строб адреса
29	—	Reserved	Зарезервировано
30	—	GND	Корпус
31	Вход	IRQ14	Запрос на прерывание
32	Вход	HIO16	Признак обращения к 16-разрядному порту
33	Выход	HA1	Линия адреса 1
34	Вход/Выход	Reserved	Зарезервировано
35	Выход	HA0	Линия адреса 0
36	Выход	HA2	Линия адреса 2
37	Выход	CS0	Выбор диска 1
38	Выход	CS1	Выбор диска 2
39	Вход/Выход	ACTIV	Подтверждение выбора диска
40	—	GND	Корпус

Версия PCIe: 4.

0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

Пропускная способность (на полосу)	Пропускная способность (на полосу в слоте x16)
PCI Express 1.0	2 Гбит/с (250 МБ/с)	32 Гбит/с (4000 МБ/с)
PCI Express 2.0	4 Гбит/с (500 МБ/с)	64 Гбит/с (8000 МБ/с)
PCI Express 3.0	7.877 Гбит/с (984,625 МБ/с)	126,032 Гбит/с (15754 МБ/с)
PCI Express 4.0	15.752 Гбит/с (1969 МБ/с)	252,032 Гбит/с (31504 МБ/с)

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне. Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное изменение для заметок от версии к версии.

Разъем RJ-45 (для соединения витой парой)

(кабель направлен от смотрящего)

При соединении компьютер — хаб используется раскладка «нормально». При каскадировании хабов или при подключении компьютер — компьютер (без хаба) используется раскладка «uplink» на одном конце кабеля, и «нормально» на другом.

№	нормально	uplink
1	коричневый	коричневый
2	бело-коричневый	бело-коричневый
3	зеленый	оранжевый
4	бело-синий	бело-синий
5	синий	синий
6	бело-зеленый	бело-оранжевый
7	оранжевый	зеленый
8	бело-оранжевый	бело-зеленый

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он физически подходит, он вероятно, работает … это здорово. Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например, 64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3.0. Если вы не уверены, проверьте руководство по материнской плате или пк. Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и последнюю версию PCIe-карты, если она подойдет, конечно.

Кабель для подключения дисководов

Жилы с 10 по 16 перекручены — необходимо для идентификации дисковода.

Нечетные контакты — корпус.

№	Вход/Выход	Сигнал	Значение
2	Вход	High/normal density	Высокая/нормативная плотность записи
4	Вход	Unused	Спецификация производителя
6	Вход	Unused	Спецификация производителя
8	Выход	Index	Идентификация индексного отверстия
10	Вход	Motor Enable 0	Двигатель дисковода A: включен
12	Вход	Drive Select 1	Активизация привода B:
14	Вход	Drive Select 0	Активизация привода A:
16	Вход	Motor Enable 1	Двигатель дисковода B: включен
18	Вход	Direction Select	Указание направления для головки
20	Вход	Step	Импульс для движения головки
22	Вход	Write Data	Запись данных
24	Вход	Write Gate	Сигнал для перезаписи данных
26	Выход	Track 00	Головка стоит на нулевой дорожке
28	Выход	Write Protect	Наличие защиты диска от записи
30	Выход	Read Data	Чтение данных
32	Вход	Side Select	Доступ на первую или вторую сторону
34	Выход	Drive Status	Готовность привода

Что заменит PCIe?

Очки виртуальной реальности VR
Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2021 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4.0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.

rardCrage hi

bross

Последовательная передача данных

Назначение контактов разъемов последовательного интерфейса (RS-232)

DB9	DB25	Сигнал	Вход/Выход	Значение
1	8	DCD (Data Carrier Detect)	Вход	Обнаружение несущей данных
2	3	RXD (Recive Data)	Вход	Принимаемые данные
3	2	TXD (Transmit Data)	Выход	Передаваемые данные
4	20	DTR (Data Terminal Ready)	Выход	Готовность терминала
5	7	GND (Ground)	Корпус	Сигнальная земля
6	6	DSR (Data Set Ready)	Вход	Готовность модема
7	4	RTS (Request To Send)	Выход	Запрос передачи
8	5	CTS (Clear To Send)	Вход	Сброс для передачи
9	22	RI (Ring Indicator)	Вход	Индикатор звонка

Примеры оборудования

Самая часто встречающаяся периферия для наиболее производительных слотов х16 – это видеокарты и ssd-диски. Не редки и контролеры типа дополнительных USB, SATA и подобных им скоростных портов или разнообразные адаптеры, такие как звуковые, музыкальные карты, Wi-Fi модули.

Видеокарта

Жесткий диск

Беспроводной адаптер

что такое интерфейс PCIe? Pci express x16 работает в режиме x2

Определение одного из главных интерфейсов

PCI Express, полное техническое название «Peripheral Component Interconnect Express», но зачастую воспринимаемый сокращенной аббревиатурой PCIe или PCI-E, это стандартный тип подключения для внутренних девайсов, такие как видеокарты, звуковые карты, wifi адаптеры и прочих периферийных устройств на персональном компьютере.

Разбираемся в различиях PCI-E разъема.

Как правило, данный высокоскоростной порт относится к фактическим на материнской плате, которые принимают платы расширения на основе традиционного PCIe и типы карт расширения.

Старая видеокарта с интерфейсом AGP

PCI Express практически заменил и PCI, оба из которых заменили старейший широко используемый тип соединения, называемый ISA. Хотя пк могут содержать различные слоты расширения, PCI Express считается стандартным внутренним интерфейсом самого быстрого разъема. Сегодня многие материнские платы для персональных компьютеров производятся только с разъемами PCI Express.

Как работает PCI Express?

Подобно старым стандартам, таким как PCI и AGP, устройство на базе Express физически переходит в высокоскоростной разъем на материнской плате.

Интерфейс этого разъема обеспечивает высокоскоростную связь между устройством и , а также другим оборудованием.

Хотя это не очень распространено, также существует внешняя версия высокоскоростного порта, что неудивительно называется External PCI Express, но часто сокращается до PCIe. Для устройств ePCIe, являющихся внешними, требуется специальный кабель для подключения любого внешнего устройства PCIe к пк через порт PCIe, обычно расположенный на задней панели пк, поставляемый либо материнской платой, либо специальной внутренней PCIe-картой.

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии, чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI. Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного к этому высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения , карты Bluetooth и т.д.

Каковы различные форматы PCI Express?

Показаны различные контроллеры на материнской плате

Express x1 … Express 3.0 … Express x16. Что означает «х»? Как узнаете, поддерживает ли ваш пк? Если есть карта PCI Express x1, и есть только разъем Express x16, совместимо ли это работает? Если нет, каковы ваши варианты?

Часто не совсем понятно, когда вы покупаете карту расширения для своего компьютера, такую ​​как новая видеокарта, какая из различных технологий PCIe работает с вашим пк лучше, чем другая. Однако, насколько это сложно, все выглядит довольно просто, как только вы поймете две важные части информации о высокоскоростном порте: часть, описывающую физический размер, и часть, описывающую технологическую версию, как описано ниже.

Размеры PCIe: x16, x8, x4, и x1

Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.

Вот как формируются различные размеры:

Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11. То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со слотами другого.

Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16. PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в конце гнезда).

Видеокарта Radeon с интерфейсом PCI-Express x16

В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете, поддерживают одну и ту же версию PCIe.

Версия PCIe: 4.0, 3.0, 2.0 и 1.0

Любое число после PCIe, которое вы найдете на устройстве или системной плате, указывает номер последней версии используемой спецификации PCI Express.

Вот как сравниваются различные версии контроллера PCI Express:

Все версии высокоскоростного порта совместимы в обратном и обратном направлении, что означает независимо от того, какую версию поддерживает плата PCIe или ваша материнская плата, они должны работать вместе, по крайней мере, на минимальном уровне. Как можно заметить, основные обновления стандарта порта резко увеличивают пропускную способность каждый раз, значительно увеличивая потенциал того, что может сделать связанное оборудование.

Улучшения версии также устраняют ошибки, добавленные функции и улучшенное управление питанием, но увеличение полосы пропускной способности это самое важное изменение для заметок от версии к версии.

Максимизация совместимости совместно с PCIe

Как вы читаете в разделах размеров и версий выше, использует практически любую конфигурацию, которую вы можете себе представить. Если он физически подходит, он вероятно, работает… это здорово. Однако важно знать, что для увеличения пропускной способности (которая обычно соответствует максимальной производительности) вам нужно выбрать самую высокую версию PCIe, поддерживаемую вашей материнской платой, и выбрать самый большой размер данного порта, который будет соответствовать.

Например, графическая карта на высокоскоростном порту 3.0 x16 даст вам максимальную производительность, но только если материнская плата поддерживает высокоскоростной порт версии 3.0 и имеет свободный высокоскоростной порт x16. Если модель системной платы использует исключительно PCIe 2.0, карта будет работать только с поддерживаемой скоростью (например, 64 Гбит/с в слоте x16).

Большинство материнских плат и персональных компьютеров, выпущенных в 2013 году или позже, вероятно, поддерживают Express v3.0. Если вы не уверены, проверьте руководство по материнской плате или пк. Если не получается найти какую-либо окончательную информацию о версии PCI, возможности использования вашей материнской платой, я рекомендую купить самую большую и последнюю версию PCIe-карты, если она подойдет, конечно.

Что заменит PCIe?

Очки виртуальной реальности VR

Разработчики видеоигр всегда ищут игры, которые становятся все более реалистичными, но могут сделать это только в том случае, если они смогут передавать больше данных из своих игровых программ в гарнитуру VR или на экран пк, и для этого требуются более быстрые интерфейсы. Из-за этого PCI Express никак не будет продолжать господствовать над своими лаврами. PCI Express 3.0 удивительно быстрый, но мир стремится сделать невероятно быструю передачу.

PCI Express 5.0, который должен быть завершен к 2019 году, будет использовать пропускную способность 31,504 гигабит в секунду на полосу (3938 мегабайт в секунду), что в два раза больше, чем предлагается у высокоскоростного разъема версии 4.0. Существует ряд других стандартов интерфейса, отличных от PCIe, на которые смотрит технологическая индустрия, но поскольку для них потребуются серьезные аппаратные изменения, PCIe, похоже останется лидером в течение некоторого, очень продолжительного времени как самый быстрый из существующих когда-либо.

Стандарт PCI Express является одной из основ современных компьютеров. Слоты PCI Express уже давно занимают прочное место на любой материнской плате декстопного компьютера, вытесняя другие стандарты, например, такие как PCI. Но даже стандарт PCI Express имеет свои разновидности и отличающийся друг от друга характер подключения. На новых материнских платах, начиная примерно с 2010 года, можно увидеть на одной материнской плате целую россыпь портов, обозначенных как PCIE или PCI-E , которые могут отличаться по количеству линий: одной x1 или нескольких x2, x4, x8, x12, x16 и x32.

Итак, давайте выясним почему такая путаница среди казалось бы простого периферийного порта PCI Express. И какое предназначение у каждого стандарта PCI Express x2, x4, x8, x12, x16 и x32?

Что такое шина PCI Express?

В далеких 2000-х, когда состоялся переход с устаревающего стандарта PCI (расш. — взаимосвязь периферийных компонентов) на PCI Express, у последнего было одно огромное преимущество: вместо последовательной шины, которой и была PCI, использовалась двухточечная шина доступа. Это означало, что каждый отдельный порт PCI и установленные в него карты, могли в полной мере использовать максимальную пропускную способность не мешая друг другу, как это происходило при подключении к PCI. В те времена количество периферийных устройств, вставляемых в карты расширения, было предостаточно. Сетевые карты, аудио карты, ТВ-тюнеры и так далее — все требовали достаточное количество ресурсов ПК. Но в отличие от стандарта PCI, использовавшего для передачи данных общую шину с подключением параллельно нескольких устройств, PCI Express, если рассматривать в общем, является пакетной сетью с топологией типа звезда.

PCI Express x16, PCI Express x1 и PCI на одной плате

С точки зрения непрофессионала, представьте свой настольный ПК в качестве небольшого магазина с одним, двумя продавцами. Старый стандарт PCI был как гастроном: все ожидали в одной очереди, чтобы их обслужили, испытывая проблемы со скоростью обслуживания с ограничением в лице одного продавца за прилавком. PCI-E больше похож на гипермаркет: каждый покупатель движется за продуктами по своему индивидуальному маршруту, а на кассе сразу несколько кассиров принимают заказ.

Очевидно, что гипермаркет по скорости обслуживания выигрывает в несколько раз у обычного магазина, благодаря тому, что магазин не может себе позволить пропускную способность больше чем один продавец с одной кассой.

Также и с выделенными полосами передачи данных для каждой карты расширения или встроенными компонентами материнской платы.

Влияние количества линий на пропускную способность

Теперь, чтобы расширить нашу метафору с магазином и гипермаркетом, представьте, что каждый отдел гипремаркета имеет своих кассиров, зарезервированных только для них. Вот тут-то и возникает идея нескольких полос передачи данных.

PCI-E прошел множество изменений со времени своего создания. В настоящее время новые материнские платы обычно используют уже 3 версию стандарта, причем более быстрая 4 версия становится все более распространенной, а версия 5 ожидается в 2019 году. Но разные версии используют одни и те же физические соединения, и эти соединения могут быть выполнены в четырех основных размерах: x1, x4, x8 и x16. (x32-порты существуют, но крайне редко встречаются на материнских платах обычных компьютерах).

Различные физические размеры портов PCI-Express позволяют четко разделить их по количеству одновременных соединений с материнской платой: чем больше порт физически, тем больше максимальных подключений он способен передать на карту или обратно. Эти соединения еще называют линиями . Одну линию можно представить как дорожку, состоящею из двух сигнальных пар: одна для отправки данных, а другая для приема.

Различные версии стандарта PCI-E позволяют использовать разные скорости на каждой полосе. Но, вообще говоря, чем больше полос находится на одном PCI-E-порту, тем быстрее данные могут перетекать между периферийной и остальной частью компьютера.

Возвращаясь к нашей метафоре: если речь идёт об одном продавце в магазине, то полоса x1 и будет этим единственным продавцом, обслуживающим одного клиента. У магазина с 4-мя кассирами — уже 4 линии х4 . И так далее можно расписать кассиров по количеству линий, умножая на 2.

Различные карты PCI Express

Типы устройств, использующих PCI Express x2, x4, x8, x12, x16 и x32

Для версии PCI Express 3.0 общая максимальная скорость передачи данных составляет 8 ГТ/с, В реальности же скорость для версии PCI-E 3 чуть меньше одного гигабайта в секунду на одну полосу.

Таким образом, устройство, использующее порт PCI-E x1, например, маломощная звуковая карта или Wi-Fi-антенна смогут передавать данные с максимальной скоростью в 1 Гбит/с.

Карта, которая физически подходит в более крупный слот — x4 или x8 , например, карта расширения USB 3.0, сможет передавать данные в четыре или восемь раз быстрее соответственно.

Скорость передачи портов PCI-E x16 теоретически ограничивается максимальной полосой пропуская в размере около 15 Гбит/с. Этого более чем достаточно в 2017 года для всех современных графических видеокарт, разработанных NVIDIA и AMD.

Большинство дискретных видеокарт используют слот PCI-E x16

Протокол PCI Express 4.0 позволяет использовать уже 16 ГТ/с, а PCI Express 5.0 будет задействовать 32 ГТ/с.

Но в настоящее время не существует компонентов, которые смогли бы использовать такое количество полос с максимальной пропускной способностью. Современные топовые графические карты обычно используют x16 стандарта PCI Express 3.0. Нет смысла использовать те же полосы и для сетевой карты, которая на порту x16 будет использовать только одну линию, так как порт Ethernet способен передавать данные только до одного гигабита в секунду (что, около одной восьмой пропускной способности одной PCI-E полосы — помните: восемь бит в одном байте).

На рынке можно найти твердотельные накопители PCI-E, которые поддерживают порт x4, но они, похоже, скоро будут вытеснены быстро развивающимся новым стандартом M.2. для твердотельных накопителей, которые также могут использовать шину PCI-E. Высококачественные сетевые карты и оборудование для энтузиастов, такие как RAID-контроллеры, используют сочетание форматов x4 и x8.

Размеры портов и линий PCI-E могут различаться

Это одна из наиболее запутанных задач по PCI-E: порт может быть выполнен размером в форм-факторе x16, но иметь недостаточное количество полос для пропуска данных, например, всего например x4. Это связано с тем, что даже если PCI-E может нести на себе неограниченное количество отдельных соединений, все же существует практический предел пропускной способности полосы пропускания чипсета. Более дешевые материнские платы с более бюджетными чипсетами могут иметь только один слот x8, даже если этот слот может физически разместить карту форм-фактора x16.

Кроме того, материнские платы, ориентированные на геймеров, включают до четырех полных слотов PCI-E с x16 и столько же линий для максимальной пропускной способности.

Очевидно, это может вызывать проблемы. Если материнская плата имеет два слота размером x16, но один из них имеет только полосы x4, то подключение новой графической карты снизит производительность первой аж на 75%. Это, конечно, только теоретический результат. Архитектура материнских плат такова, что Вы не увидите резкого снижения производительности.

Правильная конфигурация двух графических видео карт должна задействовать именно два слота x16, если Вы хотите максимального комфорта от тандема двух видеокарт. Выяснить сколько линий на Вашей материнской плате имеет тот или иной слот поможет руководство на оф. сайте производителя.

Иногда производители даже помечают на текстолите материнской платы рядом со слотом количество линий

Нужно знать, что более короткая карта x1 или x4 может физически вписаться в более длинный слот x8 или x16. Конфигурация контактов электрических контактов делает это возможным. Естественно, если карта физически больше, чем слот, то вставить ее не получится.

Поэтому помните, при покупке карт расширения или обновления текущих необходимо всегда помнить как размер слота PCI Express, так и количество необходимых полос.

2 месяца назад

потер ластиком контакты видеокарты, достал цп и поводил щеточкой по сокету. вернул — стало х16 вместо х2

3 месяца назад

Было подобное на моем 8700k, оказалось когда вытаскивал проц из сокета и поддевал текстолит проца отверткой случайно загнул вниз причем незначительно, но этого видимо оказалось достаточно, одну из TX ножек PCI Express линий (PEG_TX P если точнее), которые как раз внизу проходят судя по распиновке 1151v2. Выяснил это только при тщательном осмотре ножек сокета и после того как отполировал контакты процессора и PCI Express на видеокарте, что не помогало. Сейчас исправил, светодиод возле верхнего PCI-Express слота стал как раньше гореть красным цветом (x16 режим), а не белым (x8 и ниже), что радует)

6 месяцев назад

Спасибо тебе! ножек не было погнутых, я проц и сокет сухой зубной щеткой по шоркал, стало Х16, а до этого было Х8. сокет у меня AM4.

6 месяцев назад

Чел, благодарю. Действительно была погнута ножка сокета. Вк работала в режиме X2… Теперь х16! Вк стала намного стабильнее работать.

6 месяцев назад

у меня на GTX 690 PCIe x16 3.0 всё ок, сегодня поставил GTX 1080 Ti она в GPU-Z определяется как PCIe x16 2.0, и там прям написано что видеоадаптер поддерживает 2.0 и в данный момент используется 2.0 видюха новее на несколько поколений и в 2.0 ? это что лол? может кто подскажет?….

7 месяцев назад

чувак, ты бог. у меня такая же проблема — видеокарта стала заметно тормозить и фризить, я долго искал причину, так и не нашел, уже собрался менять карту и тут случайно в гпу-з заметил, что писиай стоит х1. но этого оказалось мало, потому что в бесконечных темах на форумах советую всякую простую шляпу, типа переключить карту, прочистить контакты, сбросить цмос, переустановить дрова и т.д. и естественно это нихрена не помогает. буду проверять свой проц, надеюсь найду решение.

ps: кстати, на одном из форумов кто-то вскользь упоминал, что линии писиай идут напрямую в проц и там часть может оказаться «пережата» или что-то такое. т.е. косвенно указывает именно на проблему с процом.

Egor

7 месяцев назад

помог!!! одной ношке беда(как так я хз…сначала вроде было все цело, но включив фонарик увидел что одна блестит, зубачисткой тронув она отпавшей оказалось(

7 месяцев назад

Такая же фигня была. мать (MSI Z170 PC Mate). Уже в биосе показывало что видео карта на х8 работает, на разных картах пробовал. Снял проц и точно, одна нога была замята. Потом вспомнил что когда собирал комп еще после покупки заметил что проблема с ножками. Брал все новое в интернет магазине, назад по гарантии отправлять не стал, просто подровнял иголкой как смог. Собрал, все запустилось и работало. На этом и благополучно забыл про помятые ножки. И только спустя три года когда купил БУ видеокарту и тестил её , — заметил что работает на х8. Порылся в инете на эту тему. Короче после повторного выравнивания ножки уже под лупой, и точно удостоверившись что все там торчит как надо), собрал комп и все заработало как положено на х16. Ну вот как так, новая мать и с помятыми ногами…

9 месяцев назад

Тоже была похожая проблема, вк показывала то х4 то х8 но не х16, в итоге оказалось, что сильно затянут кулер, кулер башня noctua-14s, отпустил 2 винта крепления на пару оборотов и вуаля все заработало как надо. Так что если вам ни один совет не помагает, пробуйте расслабить кулер особенно если башенный.

10 месяцев назад

Диз за заставку — дегенерат!

11 месяцев назад

У меня вообще пишет x1. Сначала было все как положено, писало х16,потом пошел какой то глюк с дровами,стали слетать и выскакивало сообщение:типо драйвер не найден и установлен заново(как то так), и сразу переключался в режим x8. Потом вообще долго не мог загрузиться,перед загрузкой рабочего стола монитор вообще отключался и писал кабель не найден. Сейчас завелся,но работает в режиме x1. Карточка gtx 650. Мать на 775 сокете,но из топовой линейки.
Причем эта карта на другом компе работает прекрасно. Подскажите,в чем может быть причина?
Проц:xeon 5450,биос прошит

1 год назад

У меня показывает в окне 8-3.0 /8-1.1 когда нагружаю 8-3.0 это получается так она карта работает в таком режиме? Не шарю не хрена. Процессор стоит Пентиум G4600 lga 1151 сокет и видюха RX 460 sapfire 4 Gb. На материке слот х16 может я че не понимаю.

1 год назад

Спасибо помогло, ножки загнутой не было, просто почистил контакты на процессоре и PCIe с х1 стал х16 как и должен быт.

1 год назад

Imbalance911 ОГРОМНОЕ СПАСИБО!!! Видеокарта работала в режиме х1 вместо х16, снимаю проц и там реально одна нога загнута, причем не так как у тебя, а вообще на 180 градусов. Поставил бы 500 лайков, но……..

1 год назад

спасибо!!! у меня амд. В моем случае ножки на процессоре погнуты не были. Снял поставил процессор, все заработало как нужно… Ребят когда ставите материнку, не держите её за кулер. И если у вас тяжелый башенный куллер, а вентилятор уже стар и вибрирует, то мб он выдавил не много проц из гнезда. Автору спасибо не знал куда лезть, все проверил….

Ставим вторую видеокарту в разъём PCI-Express x1 / Хабр

Если в компьютере имеются 2 видеовыхода и захотелось подключить 3 монитора, то с некоторой вероятностью сделать это просто добавлением второй видеокарты не удастся — не все материнские платы имеют 2 разъёма PCI Express X16, а в многочисленные разъёмы PCI Express X1 видеокарты обычного размера не встанут из-за несовместимости по разъёму. Не все знают, что на самом деле установка длинного разъёма X16 в короткий слот возможна, поэтому не обязательно для 3-го монитора покупать другую и более дорогую материнскую плату. Способам расширения потенциальных возможностей компьютера посвящена эта статья, а также она развеивает сомнения и опасения о том, что что-то при доработке платы напильником не получится. Час работы — и 3-й монитор к Вашей системе будет подключен.

Проблема установки 2 видеокарт существует из-за того, что большинство слотов PCI-Express x1 имеют пластмассовый бортик на конце, дальнем от стенки корпуса компьютера, а видеокарты не имеют прорези для совместимости с бортиком. Как показывается ниже, проблема решается простым прорезанием этого бортика.

Для чего это может понадобиться?

1) Для установки 3-го монитора в систему.

Существуют, конечно, решения с 3-м монитором без хирургических операций с разъёмами.
1.1) Купить материнскую плату бюджетного типа с видеоразъёмом, установленным на плате. Внимание! Нужно быть уверенным, что BIOS платы не отключает автоматически встроенное видео, если видит установленную видеокарту. Для некоторых, особенно, бюджетных плат, такое решение встречается. Как убедиться в неотключении встроенного видео? Скорее всего, только опытом установки (видеокарты и 2 видеодрайверов), потому что в инструкциях к плате об этом могут не написать. (Например, я когда-то подключал для проверки 3 монитора к бюджетной плате Intel (на G31), но бюджетные платы Gigabyte с 2 слотами для ОЗУ имели функцию автоматического отключения встроенной графики.)
(рис.1)
1.2) Купить видеокарту с разъёмом PCI-Express x1. Таких видеокарт немного, но они есть. news.softportal.com/nitem-5729.html, www.oszone.net/print/9646, www.oszone.net/11230/Club3D_PCIe_x1_Radeon_HD_4350.
(рис. 2)
1.3) Купить материнскую плату с 2 или более разъёмами PCI-Express x16 (многие платы не нижней ценовой категории).
(рис. 3)
1.4) Отрезать лишний текстолит от видеокарты, как, например, здесь:
www.invisiblerobot.com/pcie_x1
(рис. 4)
(в какой-то степени шутка — зачем портить видеокарту, но здесь тоже так делали:
www.overclockers.ru/hardnews/22289.shtml )
1.5) Сильно не заморачиваться, а купить матплату, на которой стоит побольше PCI-Express x16-разъёмов:
(рис. 5)
(ещё большая шутка).

Все способы предполагают материальные затраты и более ограниченный выбор вариантов конфигурации. Если уже имеется плата со свободным слотом PCI-Express x1 и видеокарта с разъёмом PCI-Express x16, проще поступить так, как описано ниже.

Способ 1.6) Сделать прорезь на любом разъёме PCIe X1, удобном для установки видеокарты.
(рис. 6)

Спецификация требует включения линий питания и заземления карты расширения, даже если используется меньшее количество соединений. Поэтому, теоретически, после подключения мы можем получить проблемы из-за неполного подключения к питанию, но на практике их нет, потому что все линии питания на видеокарте просто объединяются в одну, а на маломощных видеокартах (не выше 3850) токи питания и частоты не настолько велики, чтобы это было критично. (Для решения проблемы есть адаптер uk.startech.com/product/PEX1TO16-PCI-Express-x1-to-Low-Profile-x16-Slot-Extension-Adapter, но он не понадобится.) По крайней мере, можно так надеяться, а более мощные видеокарты уже нет оснований так включать, потому что для них начинает сказываться ограниченная пропускная способность шины (в конце статьи — ссылка, дающая ответ на вопрос, видеокарту какой мощности разумно ставить в PCIe X1, а если в 2 словах, то ничего не теряем для видеокарт уровня GF8600GT/ATI 2600XT). Да и карта становится тяжёлой, что опасно для целостности такого небольшого разъёма.

UPD 2.10.2010 13:25 Читатели в комментариях напомнили ещё несколько способов подключения 3-го монитора, от известных древних до новых.
1.7) Купить видеокарту PCI. Так подключали мониторы во времена AGP и ранее. Такие карты существуют не только очень старые — есть инициативные производители, выпускающие их сейчас на современных чипах (обычно с фантастическими ценами):
www.3dnews.ru/news/audio_videokarta_asus_pod_shinu_pci_s_podderzhkoi_hdmi_1_3a
www.newegg.com/Product/Product.aspx?Item=N82E16814131082
www3.pny.com/8400-GS-512MB-PCI-Low-Profile-P2679C269.aspx
www.thg.ru/technews/20070820_110407.html
Исключение: как указал читатель Silent forest, нельзя добиться результата, если PCI-карта и PCI-Express-карта будет от одной и той же фирмы VNidia из-за банальной неподдержки драйвера для старой карты NVidia одновременно с новой (установка ATI PCI-Express разрешила конфликт).
1.8) Купить адаптер USB 2.0 to VGA (цены тоже довольно сильно кусаются, не менее 40$ — продукция ведь не массовая, выпускается некрупными партиями, с высокой долей себестоимости разработки):
www.nix.ru/autocatalog/adapters_switches/STLab_U470_USB_to_VGA_Adapter_88604.html
www.nextag.com/Startech-USB2VGAE2-USB-To-669150066/prices-html
(Наверное, есть проблемы с драйверами под немассовые операционные системы.)
1.9) Воспользоваться технологией ATI Eyefinity (для 3-го монитора требуется адаптер DisplayPort и видеокарта с поддержкой Eyefinity — Radeon 5xxx (чип RV870) и, разумеется, третий монитор с разъёмом DisplayPort) — для тех, кто хочет поддержать материально развитие инновационных технологий 🙂
www.amd.com/ru/products/technologies/eyefinity/Pages/eyefinity.aspx
www.nix.ru/computer_hardware_news/hardware_news_viewer.html?id=159707&page=10

2) Для подключения видеокарт в режиме Crossfire.

Строго говоря, для этого режима предусмотрены специальные материнские платы. Но, возможно, решение будет работать и с любой парой разъёмов PCIe (не проверялось).

Процесс доработки разъёма.

Перед работой убедитесь, что на материнской плате действительно будет свободное место для установки свободно висящего «хвоста» разъёма PCI-Express x16. Могут быть детали (конденсаторы, другие разъёмы), которые, в лучшем случае, удастся перепаять, разместив в другом положении.

Прорезание стенки достаточно просто, но требует соблюдения нескольких технических моментов в плане аккуратности операции.
1) материнскую плату лучше вынуть из корпуса, так как неосторожным движением можно повредить целостность разъёма или окружающих деталей;
2) прорезание выполнять так, чтобы не треснула пластмасса разъёма в основании. Поэтому, не использовать кусачки, резать острым скальпелем или лезвием для строительного ножа, соскабливая мелкими кусками или дремелем (машинкой для боров с установленной циркулярной пилой или наждачным диском), но осторожно, чтобы не повредить контакты. Нарушение целостности пластмассы тоже может привести к раздвиганию контактов, ненадёжному соединению.
3) срезая кусочки пластмассы острым ножом, следует быть очень осторожным, чтобы не срезать пружинящие контакты, которые находятся буквально в миллиметре от места операции. Если резать неострым ножом, на процедуру уходит времени 25-30 минут, а контакты, вероятнее, оказываются более защищены тем, что неострое лезвие их не перережет. На практике, у меня один контакт отогнулся вовнутрь, в пространство для текстолита карты, но затем его удалось подогнуть обратно.
4) пластмассу срезать до уровня дна разъёма; на фото показан процесс последовательного выскабливания стенки разъёма до нужной глубины:
(рис. 7)
5) перед установкой видеокарты внимательно проверить, что контакты не загнуты вовнутрь и видеокарта их не повредит.
6) при установке видеокарты — проверить, не прикоснётся ли оголённый разъём видеокарты проводящих поверхностей (радиаторы, детали). Если есть такая опасность, изолировать разъём или поверхности хотя бы скотчем или толстой бумагой, прикреплённой к карте.
(рис. 8)

7) После установки 2-й видеокарты — закрепить её за корпус, так как точка крепления за один маленький разъём PCIe довольно опасна для целостности самого разъёма.

На практике, я игнорировал рекомендацию (1), потому что места для работ внутри корпуса хватало и пользовался неострым б/у-лезвием. Стружки изнутри разъёма выдувал через трубку от шариковой ручки (использование офисных инструментов).
(рис. 9)
Столь незначительный набор инструментов (лезвие, трубка, возможно — скотч) и около часа времени на установку — небольшая плата за возможность подключения 3-го монитора. Может быть, он окажется лишним, но проверить удобство работы с ним и без него лишним не будет.
(рис. 10)

Пример процесса прорезания стенки разъёма, заснятый на видео, используя нагретое лезвие кухонного ножа: www.youtube.com/watch?v=gVBD-M_STsc (другой автор; на ютубе видео выложено 19. 10.2009).
(рис. 11)
Такой способ тоже приведёт к результату, даже быстрее минут на 10, но «холодный» способ удобнее тем, что пластмасса не деформируется и не понадобится счищать наплывы, приводя к презентабельному виду.

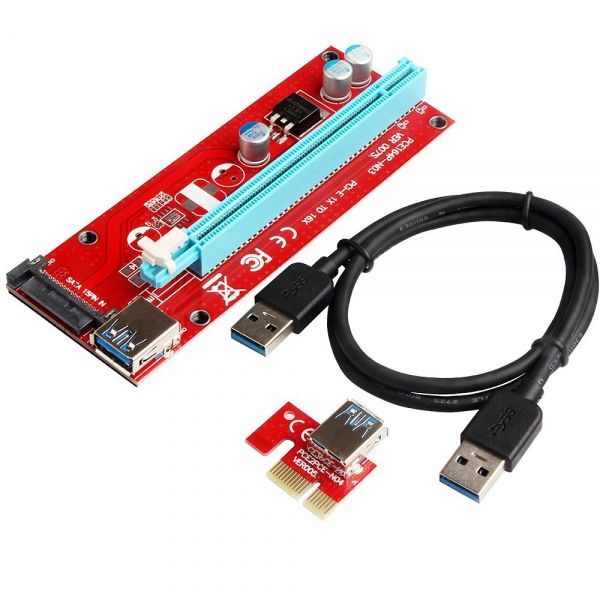

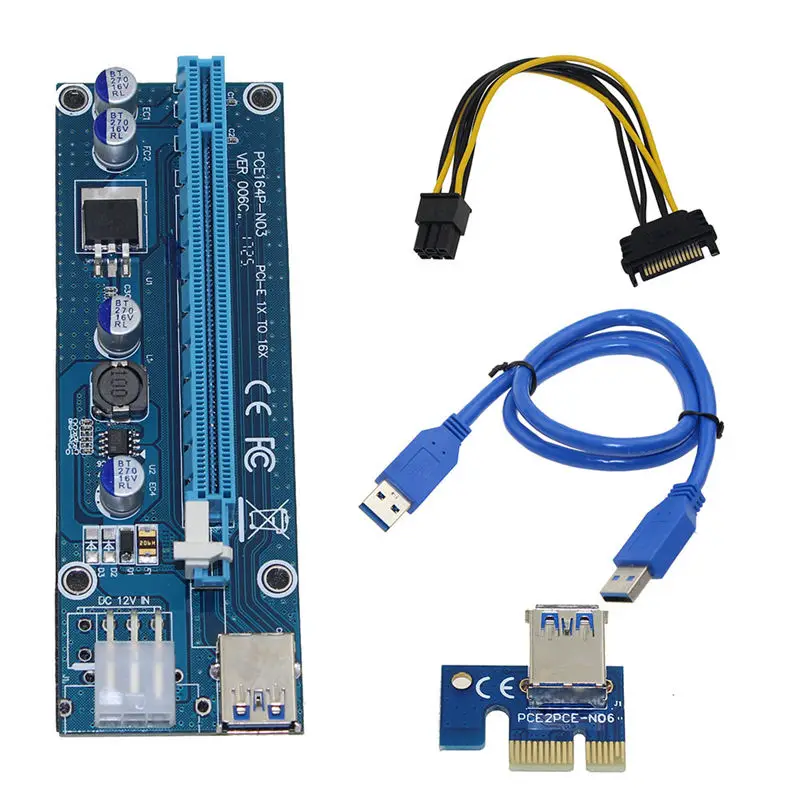

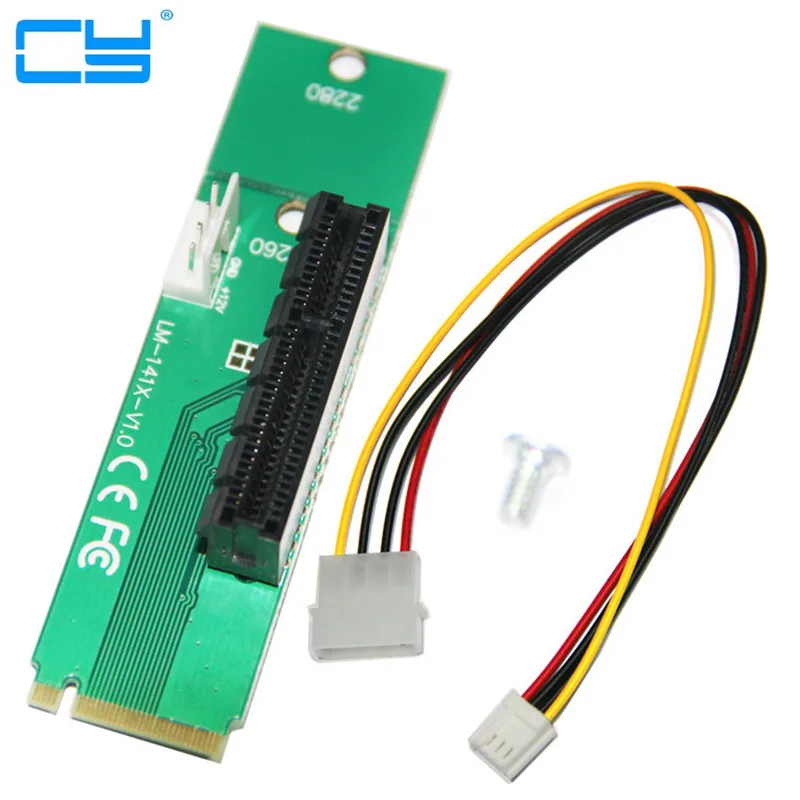

Другой пример решения через удлинитель-переходник PCI Express x1 на PCI Express x16 — в статье автора SilentF people.overclockers.ru/SilentF/record4.
(UPD 2017-10: ссылка стала недоступной, но есть ещё одна — как сделать такой переходник самостоятельно, припаивая шлейф проводов)
(рис. 10a)
Здесь же решён вопрос, нерешение которого может привести к незапуску видеокарты: соединён контакт PRSNT #2 на конце разъёма PCIe x16 с таким же сигналом на разъёме PCIe x1. Он отвечает за определение «полноценной воткнутости» карты в слот: при неполностью вставленной карте определённый бит PRSNT (Piin-based Presence Detector) аппаратного регистра говорит «0» — «не вставлена». Если на видеокарте эти линии не замкнуты, без этой доработки регистр так и будет отмечать: «не вставлена», а что на основаниии него решит система — можем проверить. В любом случае, отсутствие сигнала не должно приводить к нестабильной работе: он влияет на этот аппаратный бит, а переход из 0 в 1 ещё создаёт аппаратное прерывание (hot plug карты расширения — «вставка во время работы»). Что оно делает в системе, заблокировано ли (по идее, должно, т.к. в компьютере PCIe — не «hot-plug» разъём) — тоже не известно, но опыт показывает, что без перемычки видеокарта 8300GS в PCIe x1 работает. (Если будет подозрение на некорректную работу вследствие PRSNT #2, можно сделать перемычку тонким проводом прямо на видеокарте.)

Установка 3-го монитора в системе (Windows XP)

При включении компьютера на вторую карту видеосигнал сначала не подаётся, дисплей сообщает о неподключённом кабеле. Операционная система без проблем обнаруживает видеокарту и подключает драйвер, если это карта того же производителя, что и первая, ранее установленная. WinXP просит перезапустить себя после автоустановки драйвера без каких-либо специальных действий для этого. После перезапуска система стала видеть монитор на второй видеокарте, а монитор обнаружил подключение кабеля.
(рис. 12)
(Интересно, что 2-й монитор на 1-й видеокарте пронумеровался в системе третьим.)

После активации монитора в свойствах дисплея (возможно, потребуется запуск мастера подключения мониторов, зависит от драйвера) на нём появляется фон рабочего стола.
(рис. 13)
Остаётся настроить разрешение и частоту подключения. При установке монитора ЭЛТ не забываем установить частоту развёртки не менее 70 Гц, чтобы не пользоваться 60 Гц по умолчанию. Для LCD-мониторов такое действие не нужно.
(рис. 14)
Если производители чипов (NVidia, ATI, Matrox) разные, нужно установить второй драйвер — обычно, по отзывам из других статей, они уживаются вместе (UPD: по подсказке Jeditobe и подтверждению guessss_who, Windows Vista не поддерживает одновременно драйверы разных производителей видеокарт. XP и Win7 этим не страдают.). В настройках дисплея из системы подключается нужное количество дополнительных мониторов. Результат:

(рис. 15)

В других статьях были неоднократные измерения производительности видеокарт на разъёме PCI-Express x1, в которых показано, что все видеокарты уровня ниже ATI 3850 / GF 9800 в любых режимах и играх ведут себя практически одинаково по сравнению с разъёмом PCI-Express x16 — им хватает предельного потока данных через 1 канал PCI-Express, равного 250 Мбайт/с в одну сторону (500 Мбайт/с в обе).

Приведём статью, в которой рассматривается падение производительности на 15-20% в тестах на ATI 3850 при PCIе x1, х4, х8, х16.
www.tomshardware.com/reviews/pci-express-2.0,1915-9.html
На GF 9800 GX2:
www.tomshardware.com/reviews/pci-express-2.0,1915-10.html
Статья большая; на разных страницах описано, каким образом ставились опыты.

Выводы

Если для видеокарты не стоят игровые задачи или она маломощная, то решение на PCIе x1 почти не будет уступать другим решениям с более дорогой материнской платой (кроме некоторых очень требовательных приложений наподобие Microsoft Flight Simulator, Crysis, Call Of Duty 4).

Для чего используются кабели PCIe?

Кабели PCIe в основном используются для подачи питания на установленные видеокарты и другие большие и энергоемкие платы расширения. Кабели PCIe подключаются непосредственно от блока питания к установленной плате расширения PCIe; Видеокарта.

Типичный слот PCIe x16, в который устанавливается видеокарта, обеспечивает мощность 75 Вт. Этого недостаточно для многих видеокарт среднего и высокого класса.

Чтобы удовлетворить требования к питанию таких больших и требовательных карт, используются кабели PCIe. В приведенном ниже тексте мы подробно рассмотрим, для чего используются кабели PCIe, как они подключаются и для чего они используются.

В то время как для большинства карт расширения, таких как сетевой адаптер, звуковая карта, карта видеозахвата и т. д., не требуются кабели PCIe, поскольку они получают достаточную мощность от самого слота, графическим картам, с другой стороны, требуется дополнительная мощность, подаваемая напрямую от блока питания .

В зависимости от установленной карты вам может потребоваться от одного до трех или более кабелей питания PCIe.

СОДЕРЖАНИЕ

Для чего используются кабели PCIe?

На этом изображении показаны 2 x 6+2-контактных кабеля.

Итак, как упоминалось ранее, кабели PCIe используются для подключения энергоемких устройств, таких как графическая карта, к блоку питания.

Для большинства карт расширения PCIe достаточно мощности, обеспечиваемой самим слотом PCIe. Однако для требовательных карт, таких как видеокарты, 75 Вт, обеспечиваемых слотом PCIe x16, недостаточно.

Здесь стоит отметить, что только видеокарты среднего и высокого класса нуждаются в кабелях PCIe для обеспечения дополнительной мощности.

Некоторым графическим картам не требуются кабели питания

Многие недорогие выделенные карты не требуют подключения к кабелю PCIe.

Изображение: Gigabyte NVIDIA GT 710. Источник: Gigabyte. . Это далеко не игровая видеокарта, поэтому она потребляет очень мало энергии.

Таким образом, для этой видеокарты НЕ требуется внешний кабель питания PCIe. Он может получать достаточную мощность от слота X16, в который он входит.

Читайте также: видеокарты поставляются с кабелями?

Для некоторых требуется столько же 3 x 8-контактных кабелей питания

Сравните это с верхней частью линейки ASUS ROG Strix NVIDIA Geforce RTX 3090 ниже.

Для этой видеокарты требуется 3 кабеля питания с 8 контактами.

Изображение: Спецификация ASUS ROG Strix с указанием требований к кабелям PCIe с разъемом 3 × 8 контактов.

Суть в том, что всякий раз, когда вы покупаете новое устройство PCIe, особенно графическую карту, важно проверить его требования к питанию и убедиться, что ваш блок питания может его обеспечить.

Читайте также: Как добавить дополнительные слоты PCIe?

Как подключить кабели PCIe к плате расширения

Мы уже установили, что некоторым устройствам PCIe может потребоваться больше энергии, и она должна поступать непосредственно от блока питания.

Для этого вы используете кабель питания PCIe, прокладывая его от блока питания и подключая к карте PCIe, чтобы он работал. Компоненты, требующие этого, включают высокопроизводительные графические карты.

Читайте также: Сколько кабелей PCIe мне нужно?

Прокладка питания через блок питания

Блоки питания поставляются с силовыми кабелями PCIe. Однако количество кабелей PCIe зависит от модели блока питания.

Наиболее рекомендуемый тип блока питания для геймеров и рабочих станций ar e модульные блоки питания. Имеют дополнительные разъемы для подключения дополнительных кабелей питания PCIe, если это необходимо.

Давайте рассмотрим пример. Следующий блок питания поставляется с двумя встроенными силовыми кабелями с 6+2 контактами и готов к использованию. Таким образом, я могу подключиться к видеокарте, которая требует питания 2 x 8 контактов.

На следующем фото я подключил 6+2-контактные кабели питания к видеокарте, для которой требуется 2 x 6-контактный разъем:

Обратите внимание, что дополнительный контакт +2 на обоих кабелях теперь в запасе. Здесь стоит отметить, что ВСЕ РАЗЪЕМЫ ПИТАНИЯ НА ВАШЕЙ ГРАФИЧЕСКОЙ КАРТЕ ДОЛЖНЫ БЫТЬ ПОДКЛЮЧЕНЫ.

Таким образом, учитывая запасные +2 контакта, я мог бы подключить более крупную видеокарту с требованием 2×8 контактов.

Теперь, если бы я хотел подключить карту еще большего размера, для которой требуется БОЛЕЕ 2 x 8 контактов, я мог бы использовать модульные возможности блока питания.

Гнезда для разъема больше Кабели питания PCIe

Как видно выше, этот блок питания имеет дополнительные гнезда питания из-за его модульной конструкции. Следовательно, при необходимости я мог бы подключить к нему больше кабелей PCIe.

Однако дополнительные силовые кабели я должен был достать сам. Таким образом, ваша видеокарта будет определять, нужен ли вам кабель питания PCIe и сколько его.

Производитель сделает эту информацию доступной в виде количества РАЗЪЕМОВ ПИТАНИЯ на видеокарте.

Также убедитесь, что наряду с достаточным количеством разъемов PCIe ваш блок питания также имеет достаточную номинальную мощность. Это связано с тем, что некоторые высокопроизводительные карты имеют высокое энергопотребление, и перегрузка блока питания может привести к падению производительности.

Таким образом, даже если вы можете выполнить требования по количеству разъемов питания, вам необходимо иметь блок питания правильного размера.

Читайте также:

• Материнские платы поставляются с кабелями?
• Как разблокировать зажим слота PCIe?

Кабели питания PCIe и основные типы

Существует множество кабелей питания PCIe, отличающихся конфигурацией контактов и мощностью источника питания.

6-контактный кабель питания

Это самые маленькие из доступных кабелей, которые могут обеспечивать мощность до 75 Вт.

8-контактный кабель питания

8-контактный кабель PCIe имеет мощность передачи до 150 Вт. Вам может быть интересно, как 6-контактный разъем обеспечивает мощность 75 Вт, а 8-контактный удваивает эту мощность без удвоения количества контактов.

Это связано с тем, что не на все контакты кабеля подается питание. Некоторые контакты имеют другую роль, например заземление, датчики/сигналы и т. д.

6+2-контактный кабель

Мы видели это в нашем примере выше. Разъем 6 + 2 контакта — это, по сути, 8-контактный кабель, который может обеспечивать как более низкую, так и более высокую мощность в зависимости от требований к разъему графической карты. Следовательно, вы получаете больше гибкости здесь.

12-контактные кабели

Это новейшие разъемы, разработанные NVIDIA для видеокарт серии RTX 3000.

В зависимости от сечения кабеля 12-контактный кабель может обеспечивать мощность 500–600 Вт.

В настоящее время они довольно редки и встречаются только в системах очень высокого класса.

Кабели с косичками PCIe

Существуют также кабели PCIe с коннекторами с косичками. У них в основном есть один конец, подключенный к блоку питания, а затем они разделяет на два разъема с другой стороны.

Таким образом, приведенный выше кабель представляет собой 8-контактный кабель с косичками. Один конец пойдет в блок питания. На другом конце есть два отдельных 8-контактных разъема, которые можно использовать для видеокарты.

Обычно ведутся споры о том, следует ли использовать косички или отдельные кабели. Многие хардкорные энтузиасты считают, что лучше использовать отдельные кабели. Однако другие доказали, что кабели с косичками не приводят к значительному падению производительности.

Посмотрите это видео на YouTube

Кабели PCIe и графическая карта Максимальное энергопотребление

В зависимости от типа и количества разъемов на вашем графическом процессоре максимальное энергопотребление можно суммировать следующим образом:

PCIe x16 (75 Вт)	6-контактный кабель (75 Вт)	8-контактный кабель (150 Вт)	12-контактный кабель (600 Вт)	Макс. мощность Потребляемая
75 Вт	0	0	0	75 Вт
75 Вт	1 x 75 Вт	0	0	150 Вт
75 Вт	0	1 x 150 Вт	0	225 Вт
75 Вт	2 x 75 Вт	0	0	225 Вт
75 Вт	1 x 75 Вт	1 x 150 Вт	0	300 Вт
75 Вт	0	2 x 150 Вт	0	375 Вт
75 Вт	1 x 75	2 x 150 Вт	0	450 Вт
75 Вт	0	3 x 150 Вт	0	525 Вт
75 Вт	0	0	1 x 600 Вт	675 Вт

Заключение

Теперь у вас должно быть четкое представление о том, для чего используются кабели PCIe и как их подключать. По сути, они обеспечивают питание вашей видеокарты от блока питания.

Не для ВСЕХ карт расширения, устанавливаемых в слоты PCIe, требуется кабель питания PCIe.

Понимание технических характеристик вашего блока питания, доступных кабелей и требований к разъему на вашей видеокарте является ключом к правильному управлению питанием вашей системы.

Разъемы и выводы блока питания

• Разъемы блока питания ATX, гнездо
• Штыревые разъемы блока питания ATX
• Разъемы для аудио/динамиков/наушников
• Авиационная заглушка GX16
• Клеммные контакты разъема
• Соединители D Sub DB9 DB15 DB25
• Штекерные разъемы питания постоянного/переменного тока
• Внутренние соединительные разъемы Dupont
• Компоненты электромагнитных/радиочастотных помех
• Разъемы для вентиляторов
• Разъемы для гибких дисков
• Разъемы HDMI/DVI
• Соединители IDC
• Освещение и разъемы RGB
• Разъемы M. 2 NVMe NGFF SSD
• Слоты PCIE PCI AGP
• Модульные разъемы блока питания
• Разъемы Molex, 4 контакта
• Разъемы RJ45/RJ11/K1/RS232
• Разъемы SATA
• Переключатели
• Разъемы USB

Стандартный соединительный разъем ATX с шагом 4,2 мм Техническое описание

24-контактный разъем основного кабеля питания ATX

24-контактный разъем основного питания был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого слотам PCI Express. Старый 20-контактный основной силовой кабель имеет только одну линию на 12 вольт. Новый 24-контактный разъем добавил по одной линии для заземления, 3,3, 5 и 12 вольт. Дополнительные контакты сделали ненужным дополнительный кабель питания, поэтому в большинстве блоков питания ATX12V 2.x их нет. 24-контактный разъем имеет полярность, поэтому его можно подключать только в правильном направлении.



Распиновка
Контакты с 1 по 12			Контакты с 13 по 24
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+3,3 В	оранжевый	1	13	оранжевый	+3,3 В
+3,3 вольта	оранжевый	2	14	синий	-12 вольт
грунт	черный	3	15	черный	земля
+5 вольт	красный	4	16	зеленый	PS_ON#
грунт	черный	5	17	черный	земля
+5 вольт	красный	6	18	черный	земля
грунт	черный	7	19	черный	земля
PWR_OK	серый	8	20	белый	-5 вольт (опционально)
VSB +5 вольт	фиолетовый	9	21	красный	+5 вольт
+12 вольт	желтый	10	22	красный	+5 вольт
+12 вольт	желтый	11	23	красный	+5 вольт
+3,3 В	оранжевый	12	24	черный	земля



Некоторые из линий напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют блоку питания определять, какое напряжение фактически воспринимается материнской платой. Они довольно распространены на линии 3,3 В на контакте 13, но иногда используются и для других напряжений. Линия -5 вольт на контакте 20 была сделана необязательной в ATX12V 1.3 (представленной в 2003 году), потому что -5 редко использовалась в течение многих лет. Новые материнские платы практически никогда не требуют -5 вольт, но многие старые материнские платы требуют. Большинство новых блоков питания не обеспечивают -5 вольт, и в этом случае белый провод отсутствует.

Номера деталей разъема
Разъем материнской платы	Кабельный разъем	Клеммы	Максимальный ток на цепь
Молекс 39-28-1243	Молекс 39-01-2240	Молекс 39-00-0168, Молекс 44476-1111	6 ампер



Неофициальная максимальная мощность кабеля/разъема для основных направляющих
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+3,3 В	4	24 ампера	79,2 Вт
+5 вольт	5	30 ампер	150 Вт
+12 вольт	2	12 ампер	144 Вт



Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить к материнской плате с 20-контактным разъемом. Он был разработан, чтобы работать таким образом. Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабеле просто свисают с конца разъема материнской платы. 24-контактный кабель подходит к 20-контактному разъему только на одном конце, поэтому вы не сможете подключить его неправильно. Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но можно оставить эти 4 контакта отключенными, потому что они не нужны материнской плате с 20-контактным разъемом. Единственная проблема, с которой вы можете столкнуться (буквально), это если что-то блокирует место, где 24-контактный кабель свисает с конца. Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, аккуратно обрезав один конец 20-контактного разъема материнской платы. Это просто пластик. Вы не пропустите это. Если вы не можете соединить их вместе, вы можете получить кабель-адаптер, который заставит его работать. 24-контактный кабель подключается к одному концу адаптера, а затем адаптер подключается к 20-контактной материнской плате. Но вам следует избегать использования такого адаптера, если это возможно, потому что дополнительный провод и разъем — это еще одна вещь, которая может пойти не так. Адаптеры также немного увеличивают падение напряжения, чего стоит избегать. Лучше сначала посмотреть, сможете ли вы подключить 24-контактный кабель к 20-контактной материнской плате, прежде чем прибегать к адаптеру.



20+4-контактный разъем основного кабеля питания ATX



Материнские платы могут поставляться с 20-контактным разъемом основного питания или с 24-контактным разъемом основного питания. Многие блоки питания поставляются с кабелем 20+4, который совместим как с 20-, так и с 24-контактными материнскими платами. Силовой кабель 20+4 состоит из двух частей: 20-контактной и 4-контактной. Если вы оставите две части отдельными, вы можете подключить 20-контактную часть к 20-контактной материнской плате и оставить 4-контактную часть отключенной. Обязательно оставьте 4-контактный разъем отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим ни с какими другими разъемами. Если вы соедините две части кабеля питания 20+4 вместе, то у вас будет 24-контактный кабель питания, который можно подключить к 24-контактной материнской плате.



8-контактный разъем кабеля питания EPS +12 В

Первоначально этот кабель был разработан для рабочих станций и предназначен для подачи напряжения 12 В для питания нескольких ЦП. Но с течением времени многим процессорам требуется больше 12-вольтового питания, и 8-контактный 12-вольтовый кабель часто используется вместо 4-контактного 12-вольтового кабеля. В зависимости от источника питания разъем может содержать одну шину 12 В на все 8 контактов или две шины 12 В, занимающие по 4 контакта каждая. Его часто называют кабелем EPS12V.

 8-контактный кабель на 12 В имеет полярность, поэтому его можно правильно подключить только к 8-контактному разъему материнской платы. Если вы внимательно посмотрите на картинку выше, то увидите, что четыре контакта имеют квадратную форму, а остальные четыре имеют закругленные углы. Разъемы материнской платы также имеют одинаковое квадратное и закругленное расположение, поэтому кабель питания подходит только одним способом. По крайней мере, это правда, если вы не очень сильно пытаетесь вставить его в разъем. Приложив достаточное усилие, иногда можно вставить кабель с небольшим количеством контактов в неподходящий разъем. В 8-контактном кабеле достаточно контактов, поэтому его довольно сложно вставить в неправильном направлении, но целеустремленные люди могут это сделать. Если вы внимательно посмотрите, вы также увидите, что квадратный и закругленный рисунок соответствует различным положениям на других разъемах материнской платы, таких как 20-контактный разъем основного питания и 24-контактный разъем основного питания. Вы должны подключать 8-контактный 12-вольтовый кабель только к разъему материнской платы, где он должен быть, если вам не нравится запах жареной электроники.

 Вы также можете подключить 8-контактный кабель 12 В к 4-контактному разъему материнской платы 12 В. У меня нет этой картинки, но она похожа на эту. Четыре контакта на 8-контактном кабеле входят в разъем материнской платы, а остальные четыре контакта свисают с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы, если только вы не попытаетесь принудительно установить его в неправильное положение. 8-контактный кабель электрически совместим, но может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует область, где 4 контакта будут свисать с конца. А иногда пластиковый конец 4-контактного разъема слишком толстый, чтобы поместиться между контактами 8-контактного кабеля.

 Убедитесь, что вы не пытаетесь подключить 8-контактный кабель на 12 В к 8-контактному разъему питания PCI Express на видеокарте. Два кабеля выглядят очень похоже, поэтому их легко спутать. 8-контактные силовые кабели PCI Express обычно имеют маркировку, позволяющую отличить их от 8-контактных 12-вольтовых кабелей. На кабеле PCI Express на разъеме обычно напечатано «PCI-E». Если этикеток нет, то обычно можно использовать цвета проводов, чтобы отличить два типа кабелей друг от друга. 8-контактный кабель на 12 В имеет желтые провода на той же стороне, что и зажим разъема. Кабель PCI Express с 8 контактами имеет черные провода со стороны зажима. Два кабеля питания также имеют разные ключи, поэтому вы не можете подключить один кабель питания к другому разъему. Но, как и в случае с этим типом разъема, иногда вы можете вставить неправильный кабель в разъем, если надавите достаточно сильно. Перед подключением убедитесь, что у вас есть правильный тип кабеля. Они определенно несовместимы друг с другом.

Распиновка
Контакты с 1 по 4			Контакты с 5 по 8
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
грунт	черный	1	5	желтый	+12 вольт (12В1)
грунт	черный	2	6	желтый	+12 вольт (12В1)
грунт	черный	3	7	желтый	+12 вольт (12В1 или 12В2)
грунт	черный	4	8	желтый	+12 вольт (12В1 или 12В2)



Номера деталей разъема
Разъем материнской платы	Кабельный разъем	Клеммы	Максимальный ток на цепь
Молекс 39-28-1083	Молекс 39-01-2080	Молекс 39-00-0168, Молекс 44476-1111	7 ампер



Неофициальный кабель/разъем максимальной мощности
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 вольт	4	28 ампер	336 Вт



Если у вас нет 8-контактного кабеля на 12 В, вы можете использовать адаптер, показанный выше. Он преобразует пару 4-контактных периферийных кабелей питания в 8-контактный 12-вольтовый кабель. Если вы используете один из этих адаптеров, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от блока питания. Если вы подключите их оба к одному и тому же кабелю питания, то вся мощность 8-контактного 12-вольтового разъема будет подаваться через один провод калибра 18. Вы можете часто уйти с этим, но нет никаких причин делать это.



4+4-контактный разъем кабеля питания +12 В

Материнские платы могут поставляться с 4-контактным разъемом на 12 В или с 8-контактным разъемом на 12 В. Многие блоки питания поставляются с 4+4-контактным 12-вольтовым кабелем, который совместим как с 4-, так и с 8-контактными материнскими платами. Силовой кабель 4+4 состоит из двух отдельных 4-контактных частей. Если вы соедините две части силового кабеля 4+4 вместе, то у вас получится 8-контактный силовой кабель, который можно подключить к 8-контактному разъему на 12 вольт. Если вы оставите две части отдельными, вы можете подключить одну из 4-контактных частей к 4-контактному 12-вольтовому разъему, а другую 4-контактную часть оставить неподключенной.

Если вы внимательно посмотрите на изображение выше, вы увидите поляризацию контактов, которая предотвращает неправильное подключение кабеля. Некоторые булавки имеют квадратную форму, а некоторые имеют закругленные углы. Разъемы материнской платы имеют соответствующие квадратные и закругленные углы, чтобы предотвратить неправильное подключение кабеля. Но если вы очень внимательно посмотрите на правую половину этого конкретного кабеля, а затем посмотрите на 8-контактный 12-вольтовый кабель, изображенный выше, вы заметите, что они не совпадают. Обычный 8-контактный кабель имеет четыре квадратных контакта и четыре круглых, но кабель 4+4, показанный выше, имеет два квадратных контакта и 6 круглых. Левая половина 4+4 соответствует левой половине 8-контактного кабеля, но правая половина отличается. Хмммм… И это не какой-то странный кабель. Я видел много 4+4, похожих на этот. А еще есть другие кабели 4+4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (что имеет смысл). Поскольку закругленные контакты входят в квадратные отверстия в разъемах материнской платы, этот конкретный кабель прекрасно подходит к 8-контактному 12-вольтовому разъему материнской платы. Но обе половинки этого 4+4 подходят к 4-контактному 12-вольтовому разъему материнской платы. Вы должны использовать левую половину кабеля, показанного выше, при подключении его к 4-контактному разъему материнской платы, но правая половина также подойдет. Как оказалось, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4+4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половинок, так что любая из них будет работать. Я не уверен, почему они делают такие кабели, потому что вы полагаете, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам нужна только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате. Другая половина не используется. Но тип кабеля 4+4, показанный выше, довольно распространен, так что не позволяйте этому сбить вас с толку.



6-контактный разъем кабеля питания PCI Express (PCIe)

Этот кабель используется для подачи дополнительного питания 12 В на платы расширения PCI Express. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше, чем 75 Вт, поэтому был создан 6-контактный кабель питания PCI Express. Эти мощные карты потребляют большую часть своей энергии от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт. Их иногда называют «кабелями PCI Express». Их также иногда называют «кабелями PEG», где «PEG» означает PCI Express Graphics. Если в вашем блоке питания нет 6-контактного кабеля PCI Express, вы можете использовать адаптер, показанный выше справа, для преобразования двух 4-контактных периферийных кабелей в кабель PCI Express. Если вы используете адаптер, обязательно подключите 4-контактные разъемы периферийных устройств к отдельным кабелям, идущим от блока питания. Если вы подключите их оба к одному и тому же кабелю питания, вы будете получать всю мощность разъема PCI Express через один провод калибра 18. Обычно вы можете избежать наказания за это, но нет причин делать это. 6-контактный разъем PCI Express имеет полярность, поэтому его можно вставлять только в правильном направлении. Но, как и в случае с разъемами этого типа, иногда вы можете вставить их в неправильный разъем, если приложите достаточно усилий. Если он не вставляется легко, возможно, вы подключаете его не в то место.

Некоторые видеокарты поставляются с 8-контактным разъемом питания PCI Express для поддержки большей мощности, чем 6-контактные разъемы PCI Express. Можно подключить 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен более низкой мощностью, обеспечиваемой 6-контактной версией кабеля. 6-контактный кабель подходит только к одному концу 8-контактного разъема, поэтому вы не можете вставить его неправильно, но иногда вы можете неправильно натянуть 6-контактный кабель, если сильно постараетесь. Видеокарты могут определить, подключен ли вы 6-контактный или 8-контактный кабель к 8-контактному разъему, поэтому видеокарта может наложить какое-то ограничение при работе только с 6-контактным кабелем питания. Некоторые карты отказываются работать только с 6-контактным кабелем в 8-контактном разъеме. Другие будут работать с 6-контактным кабелем на обычных скоростях, но не позволят разогнаться. Ознакомьтесь с документацией по видеокарте, чтобы узнать правила. Но если у вас нет никакой другой информации, просто предположите, что если ваша видеокарта имеет 8-контактный разъем, вы должны подключить 8-контактный кабель.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+12 вольт	желтый	1	4	черный	земля
+12 вольт или не подключен	желтый или не подключен	2	5	черный	земля
+12 вольт	желтый	3	6	черный	земля



Номера деталей разъема
Разъем видеокарты	Разъем кабеля	Клеммы	Максимальный ток на цепь
Молекс 45558-0002	Молекс 45559-0002	Молекс 39-00-0168, Молекс 44476-1111	8 ампер



Официальный кабель/разъем с максимальной мощностью поставки
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 вольт	3	2,083 А	75 Вт

Спецификация PCI Express, к сожалению, не является общедоступной. Так что большинство людей никогда его не видели. Включая меня. Спецификация ATX: доступна всем. Спецификация PCI Express: дорогая, поэтому мало кто ее видел. АТХ: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не находится в свободном доступе. Тем не менее, информация просачивается из спецификации, и 6-контактный кабель питания PCI Express на самом деле рассчитан на чрезвычайно скромные 75 Вт. Я понятия не имею, почему мощность оценивается так низко, потому что спецификации от Molex явно допускают значительно большую мощность. Частично причина может заключаться в том, что контакт 2 (указанный выше как линия 12 вольт) может быть указан как не подключенный в спецификации. Я никогда не видел 6-контактный кабель питания PCI Express с неподключенным контактом 2. Все они имели 12-вольтовую линию, подключенную к контакту 2. Я также видел заявления о том, что в спецификации могут быть нереализованные смысловые линии. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступных спецификаций. Даже с двумя 12-вольтовыми линиями стандартная реализация кабелей питания PCI Express использует провод достаточно большого сечения и достаточно хороший разъем, чтобы обеспечить гораздо больше, чем три ампера на провод, необходимые для обеспечения 75 Вт. Тем не менее, 6-контактный кабель питания PCI Express официально обеспечивает только 75 Вт. Однако, по всей вероятности, реальные реализации этого силового кабеля могут обеспечить гораздо более 75 Вт.



8-контактный разъем кабеля питания PCI Express (PCIe)

В спецификации PCI Express 2.0, выпущенной в январе 2007 г., добавлен 8-контактный кабель питания PCI Express. Это всего лишь 8-контактная версия 6-контактного кабеля питания PCI Express. Оба в основном используются для обеспечения дополнительного питания видеокарт. Старая 6-контактная версия официально обеспечивает максимальную мощность 75 Вт (хотя неофициально обычно может обеспечивать гораздо больше), тогда как новая 8-контактная версия обеспечивает максимальную мощность 150 Вт. Очень легко спутать 8-контактную версию с очень похожим 8-контактным 12-вольтовым кабелем EPS.

8-контактный разъем PCI Express и 8-контактный 12-вольтовый разъем EPS имеют разную полярность, поэтому вы не сможете подключить кабель одного типа к разъему другого типа. То есть вы не сможете подключить не тот кабель, если не очень постараетесь. К сожалению, разъемы Molex Mini-fit Jr., используемые обоими типами силовых кабелей, иногда могут быть принудительно подключены к разъему с другой полярностью, если они имеют только несколько контактов и вы нажимаете достаточно сильно. Если кабель не вставляется легко, возможно, вы пытаетесь вставить кабель не того типа. 8-контактный разъем PCI Express имеет небольшую пластиковую перемычку, которая предотвращает его подключение к 8-контактному 12-вольтовому разъему EPS на материнской плате. Вы можете увидеть перемычку на изображении выше между двумя крайними правыми контактами в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить подключение 8-контактного 12-вольтового кабеля EPS к 8-контактному разъему PCI Express на видеокарте. Эта комбинация может подойти, если вы будете достаточно сильно пушить. И если вы подключите неправильный кабель, ждите фейерверка. Некоторые заземления и 12-вольтовые провода для EPS 8-контактного 12-вольтового инвертированы по сравнению с 8-контактным PCI Express. К счастью, большинство 8-контактных разъемов PCI Express имеют маркировку «PCI-E», поэтому люди не будут путать их с 8-контактными 12-вольтовыми кабелями EPS. Если разъемы не помечены, вы можете отличить 8-контактный кабель питания PCI Express от 8-контактного кабеля EPS на 12 вольт, проверив цвет проводов, которые подключаются к зажиму разъема. На 8-контактном кабеле EPS желтые провода (12-вольтовые провода) входят в разъем со стороны зажима. На 8-контактном кабеле PCI Express все провода со стороны зажима черные (заземление). Это то же самое, что и с 6-контактным кабелем питания PCI Express. Конечно, ничего из этого вам не поможет, если в вашем кабеле используется модная конструкция проводов одного цвета, популярная в модных источниках питания. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы помечены.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер контакта	Номер контакта	Цвет провода	Описание
+12 вольт	желтый	1	5	черный	земля
+12 вольт	желтый	2	6	черный	земля
+12 вольт	желтый	3	7	черный	земля
грунт	черный	4	8	черный	земля



Номера деталей разъема
Разъем видеокарты	Разъем кабеля	Клеммы	Максимальный ток на цепь
?	?	?	?



Официальный кабель/разъем с максимальной мощностью поставки
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+12 вольт	3	4. 167	150 Вт



6+2-контактный разъем кабеля питания PCI Express (PCIe)

Некоторые видеокарты имеют 6-контактный разъем питания PCI Express, а другие — 8-контактный разъем питания PCI Express. Многие блоки питания поставляются с кабелем питания 6+2 PCI Express, который совместим с обоими типами видеокарт. Кабель питания 6+2 PCI Express состоит из двух частей: 6-контактной и 2-контактной. Если вы соедините две части вместе, у вас будет полноценный 8-контактный кабель питания PCI Express. Но если вы разделите разъем на две части, вы можете подключить 6-контактную часть к более старому 6-контактному разъему PCI Express и оставить 2-контактную часть неподключенной. Таким образом, ваш блок питания должен иметь только один кабель 6+2, чтобы быть совместимым как с 6-контактным, так и с 8-контактным разъемом PCI Express.



4-контактный разъем кабеля питания периферийных устройств

Четырехконтактный кабель питания периферийных устройств восходит к оригинальному ПК. Он использовался для дисководов и жестких дисков. Он все еще существует и теперь также используется для самых разных вещей, включая дополнительные вентиляторы, дополнительное питание видеокарты, дополнительное питание материнской платы и освещение корпуса. Это так же старо, как мир, но все еще очень широко используется. Разъем имеет такую ​​форму, что подходит только одним способом. Вам не нужно беспокоиться о том, чтобы вставить его неправильно. Люди часто используют термин «4-контактный кабель питания Molex» или «4-контактный кабель питания Molex» для обозначения четырехконтактного кабеля питания периферийных устройств. Это технически неприемлемый термин, потому что 4-контактный кабель на 12 В также является 4-контактным кабелем Molex (Molex производит множество разъемов), но «4-контактный Molex» в любом случае обычно используется для обозначения периферийных кабелей.

Распиновка
Номер контакта	Цвет провода	Описание
1	желтый	+12 вольт
2	черный	земля
3	черный	земля
4	красный	+5 вольт



Номера деталей разъема
Корпус розетки	Розетка	Корпус штыря	Штырь	Максимальный ток на цепь
АМП 1-480424-0	АМП 60619-1	АМП 1-480426-0	АМП 60620-1	13 ампер

Я не знаю официального определения максимально допустимого тока в периферийном кабеле. Разъем может выдерживать 13 ампер в соответствии с производителем. Но обычно в периферийных кабелях вы найдете провод 18 AWG. Если у вас есть 18-дюймовый кабель (около полуметра) и вы используете 13 ампер через провод 18 калибра, вы получите падение напряжения около 0,25 вольта, считая как провод питания, так и землю (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто перестраховался и указал максимальный ток 5 ампер.

Неофициальный кабель/разъем максимальной мощности
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+5 вольт	1	5 ампер	25 Вт
+12 вольт	1	5 ампер	60 Вт

Современные источники питания обычно имеют как минимум два отдельных периферийных силовых кабеля, каждый из которых имеет два или более периферийных разъема. Когда вы подключаете несколько мощных устройств, рекомендуется распределить нагрузку между всеми вашими кабелями. Не подключайте все свои устройства к одному кабелю, если только они не относятся к устройствам с относительно низкой нагрузкой. Распределение тока между кабелями снижает падение напряжения и потери мощности. Если это относительно маломощные устройства, такие как вентиляторы, или это просто диск или два, то это не имеет большого значения. Но если вы подключаете к компьютеру много жестких дисков (некоторые могут потреблять почти 3 ампера при 12 вольтах при выполнении некоторых операций) или подключаете вспомогательное питание видеокарты, распределяйте нагрузку между кабелями питания периферийных устройств. Также полезно использовать разъем как можно ближе к блоку питания, а не прикреплять что-то к концу кабеля. Дополнительный провод просто означает большее падение напряжения. И если вы используете периферийный разъем для адаптера PCI Express, обязательно подключите каждый из периферийных разъемов адаптера к отдельному кабелю блока питания. Они дали вам два периферийных разъема не просто так. Подключение их обоих к одному и тому же кабелю блока питания заставляет вашу видеокарту получать питание 12 вольт через один провод 18 калибра. Это увеличивает падение напряжения и рассеивание мощности в кабеле. Некоторые современные видеокарты высокого класса могут потреблять более 10 ампер при напряжении 12 вольт, причем большая их часть поступает через разъем PCI Express, поэтому стоит быть осторожным. Возможно, это сработает, если вы не распределите нагрузку, но нет оправдания тому, что вы делаете это неправильно. Они дали вам несколько кабелей. Вы могли бы также использовать их. Кроме того, есть что-то жуткое в теплых проводах, даже если они не плавятся.

Время от времени вы будете сталкиваться с разъемами периферийных устройств, которые не имеют всех четырех проводов. Обычно это кабели только на 12 вольт, предназначенные для вентиляторов. Никогда не подключайте один из них к дисководу. Приводы ожидают подачи как 5, так и 12 вольт. Некоторые из двухпроводных периферийных разъемов предназначены для вентиляторов с регулируемой скоростью. Это означает, что напряжение изменяется в зависимости от желаемой скорости вращения вентилятора. Разъем будет подавать 12 вольт только тогда, когда вентилятор работает на полной скорости, а напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте его ни к чему, кроме вентилятора! Обычно на этом типе периферийного разъема написано «вентилятор», чтобы предупредить вас. Если периферийный разъем имеет четыре провода: один желтый, два черных и один красный, и к нему не прикреплено какое-либо печатное предупреждение, то это стандартный периферийный кабель, и вы можете подключить его к чему угодно.



Разъем кабеля питания SATA

Интерфейс SATA был представлен для обновления интерфейса ATA (также называемого IDE) до более совершенной конструкции. SATA включает в себя как кабель для передачи данных, так и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3,3 вольта (если он полностью реализован). Разъем имеет такую ​​форму, что его можно подключить только правильным образом.

Распиновка
Номер контакта	Номер провода	Цвет провода	Описание
1	5	оранжевый	+3,3 В
2	5	оранжевый	+3,3 В
3	5	оранжевый	+3,3 В
4	4	черный	земля
5	4	черный	земля
6	4	черный	земля
7	3	красный	+5 вольт
8	3	красный	+5 вольт
9	3	красный	+5 вольт
10	2	черный	земля
11	2	черный	земля
12	2	черный	земля
13	1	желтый	+12 вольт
14	1	желтый	+12 вольт
15	1	желтый	+12 вольт



Номера деталей разъема
Кабельный соединитель	Клеммы	Максимальный ток на цепь
Молекс 67582-0000	Молекс 67581-0000	1,5 ампера



Официальный кабель/разъем с максимальной мощностью поставки
Шина напряжения	Количество линий	Максимальный ток	Максимальная мощность
+3,3 В	3	4,5 А	14,85 Вт
+5 вольт	3	4,5 А	22,5 Вт
+12 вольт	3	4,5 А	54 Вт



Будьте осторожны с кабелями питания SATA. У некоторых из них отсутствует провод 3,3 вольта. Люди со старыми блоками питания часто используют адаптеры, которые преобразуют 4-контактные периферийные кабели в кабели питания SATA. Но поскольку 4-контактные периферийные разъемы подают только 5 и 12 вольт, на разъеме SATA отсутствуют 3,3 вольта (оранжевого провода нет). Есть также несколько старых блоков питания, которые по необъяснимым причинам имеют силовые кабели SATA, в которых отсутствует провод 3,3 вольта. В настоящее время диски SATA редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем накопители на 3,3 вольта могут стать обычным явлением, поэтому вам нужно быть осторожным при использовании кабелей питания SATA, которые не поддерживают 3,3 вольта.

Метки:

• распиновка блока питания и как ее проверить
• какой блок питания имеет 24 контакта

Руководство по кабелю питания графического процессора — описание всех разъемов

Процесс сборки ПК иногда может казаться чрезвычайно сложным, поскольку ему приходится преодолевать довольно много препятствий.

Это, по крайней мере частично, из-за множества силовых кабелей, которые вы должны подключить, и множества компонентов, к которым вы должны их подключить.

Видеокарты, в частности, имеют тенденцию выделяться — они часто комично большие с огромными радиаторами, многочисленными вентиляторами и кожухами, которые либо черные, либо насыщены RGB.

Поэтому они тоже такие заманчивые, но те, кто никогда толком не «делался» с нынешними энергоемкими GPU, могут (а чаще всего будет ) чувствую себя немного подавленным.

И, вдобавок ко всему, торчит как минимум один кабель — кабель такой тонкий, что невольно задаешься вопросом: справится ли он с задачей «кормить» ваш (потенциально довольно гигантский) GPU при достаточной мощности?

Тот факт, что имеется нескольких различных разъемов питания (все они выглядят одинаково), только делает все это еще более сложным.

К счастью, существует ограниченное количество кабелей и разъемов, которые могут служить связующим звеном между графическим процессором и блоком питания.

Сам список на самом деле довольно короткий, и хотя он может расширяться и расти в будущем, такие изменения (или, скорее, дополнения) чрезвычайно редки и происходят только один раз в голубую луну.

Причина, по которой мы говорим об этой конкретной части сборки ПК, довольно проста: вам нужно узнать разницу между этими разъемами только один раз , и вы будете настроены на годы, если не на десятилетий. впереди!

Итак, закончив с этим небольшим вступлением, давайте погрузимся в мельчайшие детали!

6-контактный разъем питания

Абсолютно во всех сценариях материнская плата обеспечивает мощность до 75 Вт для графического процессора через слот PCI Express x16. Однако большинству графических карт требуется немного больше, чем это, и здесь в игру вступает «базовый» 6-контактный разъем питания.

Этот кабель обеспечивает дополнительные 75 Вт, что в сочетании с вышеупомянутой суммой дает в общей сложности 150 Вт. Для большинства видеокарт начального и среднего уровня (особенно старых) этого количества будет достаточно.

Однако чем выше вы поднимаетесь в стеке продуктов, тем более энергоемкими становятся графические процессоры. В этом случае один 6-контактный разъем не подойдет.

6+2-контактный и 8-контактный разъемы питания

6+2-контактный разъем, по сути, является 8-контактным — он просто разделен на две части, так что вы также можете использовать это как 6-контактный кабель питания, если это необходимо.

Несмотря на то, что может выглядеть как обычный 6-контактный, этот 8-контактный кабель рассчитан на колоссальные 150 Вт, что в сочетании с 75 Вт от слота PCIe составляет очень приличные 225 Вт.

Некоторым видеокартам требуется только один 8-контактный разъем. Другим, однако, нужны два . Другие по-прежнему получают питание через 6- и 8-контактный разъем (всего 300 Вт).

В самых редких случаях вы можете встретить тройную девятку.0036 с 8-контактным разъемом, но такие вещи в основном зарезервированы для самых энергоемких графических процессоров, которые «создаются» для разгона и разгона.

Примечание редактора: Все приведенные здесь значения потребляемой мощности взяты из спецификации ATX для блоков питания. И помните, спецификации не являются ограничениями . Фактическая мощность, которую кабель будет и может передавать, зависит от гораздо большего.

Например, кратковременные всплески могут мгновенно потреблять до 2 раз больше средней мощности. Как вы можете видеть ниже, Vega64, карта мощностью 250 Вт~, увеличивает мощность до 420 Вт за 0,3 миллисекунды!

Источник изображения — Лаборатория Игоря

Выдержит ли ваш кабель всю эту мощность, зависит от толщины используемой меди и общего качества рассматриваемого источника питания. Кроме того, разъем питания 6+2 Molex Mini-Fit Jr (пластиковый разъем питания PCIe) может безопасно работать с мощностью до 288 Вт (8 А * 3 * 12 В): Источник

Поскольку спецификация 150 Вт на самом деле не является пределом, мы стресс при покупке блоков питания хорошего качества для рабочих станций и других систем с высокой нагрузкой. И именно поэтому использовать пиг-тейлы для питания видеокарт — плохая идея. Если у вас есть видеокарта мощностью 400 Вт, и вы питаете ее с помощью косичек, вы отправляете колоссальные 27 ампер по одному набору проводов. В моей книге это просто напрашивается на неприятности, поскольку вы очень сильно зависите от качества вашего блока питания. По возможности всегда используйте два отдельных кабеля.

12-контактный разъем питания

Решение NVIDIA создать специальный 12-контактный разъем питания для топовых графических процессоров серии RTX 3000 подверглось резкой критике, но, по крайней мере, оно внесло немного хаоса в довольно устаревший сегмент сборки ПК.

Интересно, что на самом деле он имеет ту же ширину, что и стандартный 8-контактный разъем, потому что сами контакты немного меньше, чем мы ожидали.

NVIDIA, к счастью, решила снабдить свои графические процессоры Founders Edition адаптером, который преобразует 12-контактный разъем в двойной 8-контактный, что обеспечивает полную совместимость с существующими блоками питания.

Однако, судя по всему, нам всем рано или поздно придется перейти на этот зарождающийся новый «стандарт», поскольку будущим графическим процессорам потребуется больше энергии, чем когда-либо прежде.

Сколько энергии обеспечивает каждый разъем питания графического процессора?

Ваш графический процессор всегда сможет потреблять до 75 Вт через материнскую плату. Это «базовая» сумма.

Один 6-контактный разъем питания обеспечивает дополнительные 75 Вт, что дает общую мощность 150 Вт.

Замените его на 8-контактный разъем питания (150 Вт), и это число автоматически увеличится до 225 Вт.

Столько же можно получить с двумя отдельными 6-контактными разъемами — 75Вт+75Вт+75Вт.

6+8-контактная конфигурация (вместе со слотом PCI Express x16) обеспечит до 300 Вт общей мощности только для вашего графического процессора.

Если вашей конкретной модели требуется еще , вам придется подключить два 8-контактных разъема , которые в сочетании со слотом PCIe могут обеспечить колоссальную мощность 375 Вт.

Если вы случайно перегружены этим ошеломляющим объемом информации, вот изящная маленькая таблица, в которой все классифицировано и разложено по категориям:

Руководство по кабелю питания графического процессора — общая потребляемая мощность
2 Слот PCIe x16	6-контактный разъем	8-контактный разъем	12-контактный разъем		Общая мощность0200
75W	—	—	—	75W
75W	75W	—	—	150W
75W	2 x 75W	—	—	225W
75W	—	150W	—	225W
75W	75W	150W	—	300W
75W	—	2 x 150W	—	375W
75W	—	3 x 150W	—	525W
75W	—	—	600W	675W
75W	—	—	2 x 600W	1275W

, что в последнем ряду больше гипотетического, но не может быть в силу легко представить себе будущее (которое не , что далеко), в котором двойные 12-контактные разъемы питания становятся нормой — вместе с играми 8K/12K.

Часто задаваемые вопросы

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно кабелей питания графического процессора и всего, что с ними связано:

Сколько имеется разъемов питания графического процессора?

Прямо сейчас, на момент написания этой статьи, вы можете встретить только четыре разных разъема: 6-контактный, 6+2-контактный, 8-контактный и 12-контактный.

Два посередине — это одно и то же, но имеют несколько разные конструкции, чтобы обеспечить максимальную совместимость аппаратного обеспечения и блока питания.

Сколько кабелей питания нужно моему графическому процессору?

Это зависит от вашей конкретной модели. Ему, по крайней мере, нужен один 6-контактный разъем питания.

Если это GPU среднего класса, то он будет иметь либо два 6-контактных разъема, либо, как вариант, один 8-контактный. Обе конфигурации обеспечивают одинаковую мощность (150 Вт).

Чем выше вы поднимаетесь в стеке продуктов, тем больше мощности вам придется предоставить.

Графическим процессорам более высокого класса чаще всего требуется 6- и 8-контактный разъем, а самым мощным требуется два 8-контактных разъема для правильной работы и обеспечения невероятно высокой частоты кадров и разрешения.

Тройные 8-контактные разъемы зарезервированы для самых лучших и самых энергоемких графических карт на рынке.

Все ли видеокарты требуют дополнительного питания?

На рынке довольно много графических процессоров, которым не требуется дополнительное питание от блока питания. Сама материнская плата всегда обеспечивает мощность до 75 Вт.

Однако эти графические процессоры слабее. Они не так уж плохи в любом случае, но они ограничены , когда дело доходит до того, что они могут делать и сколько кадров они могут протолкнуть.

Самый мощный, который вы можете получить — по крайней мере, на момент написания этой статьи — это AMD RX 6400 (RDNA 2).
