Пространство модели и пространство листа для двухмерного черчения

Рассылка

«Новости проекта»

Добавлено: 27 Дек 2009
Обновлено: 06 Мая 2012

Принятые в статье сокращения и соглашения: MS — Model space — пространство модели PS — Paper space — пространство листа ВЭ — видовой зкран

В статье даны названия английских команд и опций и, если они переведены, русских в скобках. Однако в любом локализованном Автокаде можно использовать универсальную нотацию для команд и опций. Универсальная нотация — это когда к английским названиям команд и опций добавляется префикс _ (нижнее подчеркивание ).

Например, чтобы вызвать команду ОТРЕЗОК, можно набрать в командной строке _LINE, а чтобы его замкнуть — _C (сокращение от _close). Если вы видите в тексте такой фрагмент : «Для этого служит команда Vpclip (ВЭКРЕЗ)», то в командной строке можно набрать как Вэкрез так и _Vpclip.

В AutoCAD есть два пространства: пространство модели (Model space) и пространство листа (Paper space). Использование двух пространств позволяет вычерчивать свою работу в натуральную величину, то есть в масштабе 1:1 в MS, а масштабировать и оформлять чертеж в PS. Использование двух пространств дает огромные преимущества, они описаны ниже. Тем не менее, многие работают только с одним пространством, что можно объяснить только незнанием новых возможностей AutoCAD. Что касается двух пространств, то они появились еще в прошлом веке. Новыми они являются только для тех пользователей, учителя которых сами этого не знали. В AutoCAD почти с каждой версией появляются новинки, привязанные именно к использованию двух пространств.

Например, Sheet set (Подшивка), расширение видовых экранов, аннотативные объекты и др. Получается, что для тех, кто не работает с двумя пространствами, новинки проходят мимо. Поезд уходит.

Существуют чертежи, например, в геодезии, некоторых других отраслях, в которых специально не используется пространство листа. Но это скорее исключение, а не правило.

Работая в одном пространстве, чертежи делают одним из следующих способов:

Черчение в натуральную величину в MS. Все нарисованное сближается так, чтобы вошло в рамку. Если имеются детали другого масштаба, они масштабируются, то есть вычерчиваются не в натуральную величину. Печать производится из модели в масштабе чертежа.
Вычерчивание в MS в натуральную величину, но затем весь весь чертеж масштабируется так, чтобы вошел в рамку нормальных размеров. Все размеры при этом должны иметь коэффициент измерения, учитывающий масштаб. Печать производится из модели в масштабе 1:1. Те, кто так работает, вряд-ли знают о существовании весьма полезной команды Dist (Расстояние).
Вычерчивание в MS сразу в масштабе, как на кульмане. Рамка здесь-же. Этот способ самый мазохистский и мы на нем останавливаться не будем.
Весь чертеж вычерчивается в пространстве листа одним из вышеизложенных способов. Такое черчение не выглядит естественным.

Есть и такие пользователи, которые агрессивно доказывают преимущества работы в чистой модели. Их главный аргумент: работа с двумя пространствами это как рисование «через дырку в заборе».Другие думают, что те, кто использует

Layout (Лист), в листе и рисуют, и поэтому отторгают лист априори. Видимо, насмотрелись на тех, кто работает по п. 4 выше.
Здесь мы попробуем научиться очень старому, но новому для многих способу выполнения чертежей с использованием двух пространств. Отделим мух от котлет. Чертеж будет выполнятся в MS а его оформление в PS.

Итак, откройте один из своих файлов, где в MS выполнен чертеж, пересохраните его под именем Учебный. Удалите рамку и основную надпись (штамп). Те, кто начертил свой учебный череж в пространстве листа, но в натуральную величину, должны перенести всю работу в пространство модели (без рамки и штампа, которые также удаляются). Это можно сделать так: Ctrl+X и выбор всех объектов в пространстве листа и затем Ctrl+V в пространстве модели. Базовая точка — для упрощения — значения не имеет. Также считаем, что закрытых и замороженных слоев в этом чертеже нет.

Теперь переключитесь в пространство листа, для чего надо нажать кнопку Layout (Лист) внизу, под полем для черчения слева. В этом пространстве скорее всего можно увидеть свой чертеж на белом фоне в неизвестном масштабе внутри некоей рамки, а также пунктирную рамку по периметру. Это как-бы лист бумаги с размерами по умолчанию. То, что будет видно на экране, зависит от настроек в диалоговом окне Options (Настройка) на вкладке Display (Экран) в поле Layout elements (Листы). Откройте упомянутое диалоговое окно (падающее меню Tools (сервис), последний пункт) затем вкладку Display (Экран).

Уберите для упрощения все птички в поле Layouts elements (Листы) кроме первой. (В дальнейшем, когда освоите печать из пространства листа, разберетесь и с данными птичками и вернете часть из них. Если раньше здесь не было птички, поставьте ее, чтобы появились кнопки
Model (модель) и упомянутая в начале абзаца кнопка Layout (Лист). Здесь-же поменяйте цвет фона на такой-же, каким вы привыкли работать в пространстве модели (чаще всего он черный). Пунктирная рамка изчезнет. Теперь удалите ту рамку, которая окружает ваш чертеж. Он изчезнет внесте с рамкой, но волноваться не следует: в пространстве модели чертеж никуда не делся. Рамка на самом деле это видовой экран, о котором будет сказано ниже. Здесь, в Layout (Лист), будет компоноваться чертеж, выполненный в MS, причем так, чтобы его можно было вывести на печать в правильном масштабе. Теперь здесь следует следует разместить рамку чертежа нужного размера с основной надписью (штампом) в масштабе 1:1.

То есть, если речь идет о формате А1, то размер рамки, должен быть 841х594мм. Ее можно нарисовать здесь, скопировать из другого чертежа или взять из Template (шаблона). Если вы уже имеете нужную рамку, но увеличенную относительно ее реальных размеров во столько раз, каков масштаб чертежа, уменьшите ее в столько-же раз и скопируйте в пространство листа, то есть в Layout. Рамку следует разместить так, чтобы ее нижний левый угол оказался в координатах 0,0. Важно, чтобы рамка была реальных размеров. В этом коренное отличие от способа, при котором рамка чертежа размещается в MS (или в PS — у тех, кто здесь делает весь чертеж) и при этом имеет размеры, увеличенные в столько раз, каков масштаб вашего чертежа.
Пространство листа можно представить себе как непрозрачную шторку, которой закрыто все, что нарисовано в модели. Откроем шторку: Падающее меню View >> Viewports >> 1 Viewport. (Вид >>Видовые экраны >> 1 Вэкран). Указать два противоположных угла внутри рамки чертежа, например, первый около нижнего левого угла рамки чертежа и второй около верхнего правого.

Габариты ВЭ впоследствии уточнятся. Как только ВЭ образовался, шторка как-бы раздвинулась и сквозь нее стало видно все, что нарисовано в модели, но в случайном масштабе. Теперь следует отмасштабировать картинку и разместить ее в рамке чертежа наилучшим образом. Но перед этим создадим слой с именем Vport , или Вэкран и перенесем сюда рамку ВЭ. В дальнейшем следует приготовить такой слой заранее. Основную надпись, естественно, также разместим в слое, для него предназначенном например, ВЭФормат
Пока все, что находится внутри рамки ВЭ, недоступно для редактирования. ВЭ как-бы прикрыт прозрачным стеклом. Зайдем внутрь ВЭ двойным кликом левой кнопки мыши внутри него или нажатием кнопки Paper (Лист) в статусной строке, то есть в самом низу окна AutoCAD справа. Теперь появился доступ к объектам и можно задать им нужный масштаб. Сделаем это командой Zoom (Показать). Введем команду в командной строке, нажмем Enter и запишем там-же 1/50XP (Для английского AutoCAD). Картинка примет масштаб 1:50.

Если бы мы написали 1/20 XP, то масштаб сделался бы 1:20. Запись означает установить Zoom модели так, чтобы в PS эта модель уменьшилась в 50 раз (во втором случае — в 20 раз) по сравнению с ее реальными размерами. Знак «Х» означает умножение, английская буква «P» это первая буква слова Paper, Лист. Таким образом, модель зуммируется умножением на 1/50 (1/20). Далее командой Pan (Пан), взятой лучше с кнопки, а не с колесика мыши, подвинуть модель в правильное положение относительно рамки чертежа и закрыть ВЭ двойным кликом снаружи него или кнопкой Model (модель) в статусной строке. Вэкран можно заблокировать от случайного сбоя масштаба. Закройте ВЭ, выделите его рамку и в контекстном меню правой кнопки выберите
Display locked (Показать блокированные).
Если в чертеже есть детали, которые надо показать в разных масштабах, внутри рамки чертежа следует разместить несколько ВЭ и в каждый вывести соответствующую деталь в нужном масштабе, хотя в пространстве модели все детали нарисованы в натуральную величину.

Если понадобилось показать укрупненный узел, часть сборочного чертежа или детали, совсем не обязательно рисовать отдельный фрагмент. Достаточно вывести этот узел в более крупномасштабный ВЭ.
Без использования Пространства листа такое невозможно.
Существует такое понятие, как внемасштабные элементы. Таковыми называются объекты, величина которых на бумаге не зависит от масштаба чертежа. Например, высота текста, величина деталей размера, соотношение между штрихами и пробелами в несплошных линиях, частота штриховки, блоки-символы и некоторые другие. Такие элементы, когда они вычерчиваются в модели, должны иметь величины, зависимые от масштаба (напомним, что с освоением пространства листа появляется возможность собирать на одном чертеже детали в разных масштабах, хотя все они нарисованы в натуральную величину). Если нормальная высота текста 3.5мм, то в модели, участок которой планируется вывести на печать в масштабе 1:100, следует настроить высоту текста 350мм. Для другого участка, выводимого на печать в масштабе 1:20, текст надо перенастроить на высоту 70мм.

Размерный стиль проще всего настроить на масштаб 1:1 (при Dimscale = 1) и затем на базе этого стиля создать серию размерных стилей для каждого масштаба. Все они будут отличаться от базового только величиной системной переменной Dimscale, всегда равной масштабу. Впрочем есть и другие, способы образмеривания. Один из них показан ниже, в п.12.
Чертеж, выполненный в пространстве модели и оформленный в пространстве листа следует выводить на печать в масштабе 1:1, и тогда его рамка будет иметь правильные размеры, а содержимое чертежа нужныe, заданныe внутри видового экрана масштабы.

Для работы с двумя пространствами — модели и листа — AutoCAD располагает еще многими возможностями. Перечислим их здесь, но без подробного описания.

Масштабирование внутри ВЭ можно осуществить также через Properties (Свойства) или используя специальную панель инструментов Viewports (Видовые экраны). Перед этим надо закрыть ВЭ и выделить его рамку.
Слой, в котором расположены рамки ВЭ, можно закрыть (Off) или заморозить (Freeze). Теперь рамки не будут видны ни на экране, ни на бумажной распечатке. Если этот слой сделать непечатаемым (В диалоговом окне Layer Property Manager колонка Plot ) (Диспетчер свойств слоев) но не закрывать и не замораживать, рамки будут видны на экране (что удобно) но их не будет на распечатке).
Некоторые пользователи размещают ВЭ в слое, который называется Defpoints, но это также не является правилом хорошего тона для AutoCAD. Этот слой является служебным и предназначен для автоматического размещения в нем определяющих точек размеров.
Можно создать полигональную (фигурную) рамку ВЭ или сделать ее по форме заранее нарисованного полилинией, окружностью или даже сплайном объекта. Если ВЭ уже существует, его можно подрезать, то есть изменить его форму. Для этого служит команда Vpclip (Вэкрез). Все это предоставляет огромные возможности при компоновке чертежа.
ВЭ можно копировать, перемещать, растягивать за углы. Можно копировать в другой файл через Clipboard (Буфер обмена). Если при этом скопировать и содержимое модели, то оно появится и в видовом экране того чертежа, куда перенесли копии объекта и ВЭ. Естественно, ВЭ следует копировать из PS в PS, а детали из MS в MS второго файла. Положение в пространстве копий и оригиналов должно быть одинаковым (например, копирование относительно единой базовой точки 0,0). В противном случае следует подвинуть пространство с нужным объектом так, чтобы последний встал в рамку ВЭ. На этом месте часто спотыкаются новички: Скопированный в другой чертеж ВЭ остается пустым до тех пор, пока его не откроешь принудительно. Рамку этого ВЭ следует выделить и из меню правой кнопки выбрать Display viewpotr objects > Yes.( Видимость объектов на экране> Да)
Можно в одном файле при одной модели создавать разные Layouts (Листы) со своим набором ВЭ, то есть сделать несколько чертежей с общей модели, не деля ее на части. Это незаменимо, если модель не вмещается целиком в рамку чертежа в приемлемом масштабе, например, план этажа большого здания. Бывает, что модель это длинная и узкая трасса, например, трубопровод, линия электропередачи или автодорога. В модели трассу следует вычертить целиком, не разрывая на участки, соответствующие длине бумажного чертежа. В первом Layout (Листе) надо создать 2-3 (сколько поместится по ширине бумажного листа) длинных и узких ВЭ, один под другим, и последовательно вывести в каждый из них очередной участок трассы в правильном масштабе. Если трасса не поместится на один Layout (Лист), здесь-же создается второй и последующие. В каждом создаются свои ВЭ и в каждый заводится очередной участок трассы.Совершенно очевидно, что в каждом Layout (Листе) должны быть своя рамка и основная надпись, но, поскольку очередной Layout создается обычно путем копирования предыдущего, все это в нем уже есть, вклучая, штамп частично. Переименовать Layout (Лист), а также скопировать его, создать новый или переместить можно, выбрав нужное действие в меню правой кнопки мыши после щелчка по кнопке Layout (Лист).
Обычно на чертежах одного проекта имеются общие для нескольких чертежей примечания, таблицы и т. д. Их размещают внутри рамки чертежа, многократно копируя из одного чертежа в другой. При работе с Layouts (листами), которые базируются на общей модели, такие объекты всего один раз размещаются в модели а затем в каждый лист выводятся на нужное место через собственный ВЭ. Таким образом, получается, что в Layout ничего, кроме рамки и штампа, может и не быть.
Внутри ВЭ пространство модели можно разворачивать. При этом вместе с пространством разворачиваются и нарисованные в нем объекты. Это не команда Rotate (Повернуть), вращающая объекты относительно пространства. Здесь вращается все пространство, а объекты относительно него остаются на своих местах. Например, вертикальный — в модели — фасад небоскреба можно вывести в рамку чертежа горизонтально. Неоценимое преимущество двух пространств — модели и листа!.
Для этого используeтся любая из трех команд: Mvsetup опции Align затем Rotate (Форматл, опции Выровнять затем, Повернуть) и, после указания точки вращения, следует задать угол), _Dview. с опцией _Twist (ДВИД с опцией Вращать) или команда из меню Express Alignspace
Примечание: В программе, которая образует команду Mvsetup (Форматл) в русской версии AutoCAD вкралась ошибка, поэтому лучше команду набирать в английской раскладке так _Mvsetup. Или внести исправление соответственно http://forum.dwg.ru/showthread.php?p=218077?post218077. (Исправил Владимир Громов, Москва)
Можно в каждом персональном ВЭ замораживать слой, в котором расположены объекты, не предназначенные для показа здесь. Но они будут видны в других ВЭ с этим же участком модели. Для этого надо открыть ВЭ и затем Layer Properties Manager (Диспетчер свойств слоев) и в колонке Current VP Freeze (Замороженный на текущем ВЭ) заморозить данный слой. Или, не открывая Диспетчер свойств слоев, сделать это командой Layfrz (Слойзмр) из меню Express.
В AutoCAD 2008 появились аннотативные объекты. Например, один участок модели надо показать на чертеже в разных масштабах, на общем плане и, укрупненно на детали. Допустим, на этом участке имеется текст. Этому тексту можно придать новое свойство — Аннотативность, и настроить так, чтобы в ВЭ разных масштабов текст выводился на распечатку всегда одинаковой величины, например, 3.5мм. В модели при этом текст будет иметь высоту, зависимую от масштаба. Если масштаб чертежа (на бумаге) 1:100; то высота текста в пространстве модели равна 350мм.
В AutoCAD 2008 можно сделать так, чтобы одни и те-же объекты в разных ВЭ получили разный цвет, тип и вес линии.
Видовые экраны можно накладывать друг на друга для некоторых специальных целей. Например, таким способом можно накладывать сплошную заливку, и она не перекроет объекты, расположенные в этом же месте плана.
В новых версиях ВЭ можно развернуть во весь экран и работать в модели, не боясь сбить масштаб ВЭ. Для этого, а также для возврата в исходное состояние, служат команды Vpmax (Вэкрмакс) и Vpmin (Вэкрмин), а также кнопка Maximize Viewport (Развернуть ВЭкран) справа на статусной строке.Можно также дважды щелкнуть по рамке ВЭ. Эта кнопка видна только в пространстве листа, когда включен один из листов. В таком развернутом на весь экран ВЭ можно чертить и ставить размеры, которые автоматически воспримут масштаб ВЭ, если в размерном стиле на вкладке FIT. (Размещение) В поле Scale for Dimension Feature (Масштаб для размерных элементов) установить переключатель в положение Scale dimensions to layout (paperspace) (Масштаб относительно листа).
При работе только с одним пространством, например, модели, необходимо иметь набор рамок и основных надписей на все форматы чертежей и в каждом формате на все применяемые масштабы. При использовании двух пространств достаточно иметь столько рамок, сколько в вашей практике используется форматов. Потому что все чертежи выводятся на печать с пространства листа в едином масштабе 1:1.
Листы легко настраиваются на печать и AutoCAD запомнит настройки. Теперь можно многократно выводить чертеж на принтер одним нажатием кнопки. Можно создать Sheet Set — подшивку листов, состоящую из всех листов данного файла и послать их на принтер несколькими щелчками мыши. Причем программа сама направит каждый лист на нужное печатающее устройство, если чертежи разноформатные. Таким же образом можно собрать в подшивку чертежи из разных файлов, то есть целый проект. Можно выбрать для печати отдельные разрозненные листы данного файла и, не открывая их, послать на те принтеры, на которые они были настроены заранее. Для этого следует выделить нужные листы, прижав Ctrl I и из меню правой кнопки выбрать Publish selected Layouts.
Есть команда, которая позволяет переносить объекты из одного пространства в другое, автоматически их масштабируя. Это команда Chspace и находится она в меню Express. Здесь-же находится еще ряд команд для работы с пространством листа.
Навигацию по видовым экранам, то есть переход от одного в другой можно осущетвлять либо щелчком мыши внутри очередного ВЭ, либо, если некоторые ВЭ находятся внутри других, нажатием кнопок Ctrl+R на клавиатуре. Переход от одного листа к другому помимо кнопок под полем для черчения можно осуществлять нажатием клавиш Ctrl+Page Up или Page Dn.
Можно создать несколько ВЭ и в пространстве модели, но это используется не для оформления чертежа, а для удобства работы в модели. В частности, можно разместить в модели фрагмент, который всегда должен быть перед глазами и вывести его в маленьком экране сбоку, который примыкает к основному рабочему полю. Или, разделив экран пополам, в каждой части вывести разные участки модели. ВЭ становится активным, если щелкнуть мышкой внутри него. Создание таких ВЭ осуществляется также, как и в пространстве листа.

Большинство из перечисленного невозможно сделать без применения Paper space и Layouts и тот, кто не использует пространство листа, обедняет свой AutoCAD.

При использовании двух пространств может возникнуть проблема с отображением типов линий: вдруг на распечатке все пунктирные линии превращаются в сплошные. Это происходит из-за рассогласования масштабов линий в модели и на листе.
Согласовать масштабы можно одним из двух способов:

Откройте Line type manager (Диспетчер типов линий). Он находится в падающем меню Format (Формат). Затем Show detais (включить подробности). Выставьте Global scale factor (Глобальный масштаб) в то значение, какое будет у главного видового экрана, например, 100. Уберите галочку Use paper scale units for scaling (масштаб в единицах пространства листа). Нажмите ОК; затем в модели сделайте регенерацию. После этого все пунктирные линии, попавшие в этот видовой экран, будут выглядеть правильно. На других участках модели, которые будут выводится в ВЭ другого масштаба, несплошным линиям следует придать персональный масштаб в Properties (свойства). Если масштаб ВЭ 1:50, то есть вдвое крупней главного масштаба 1:100, то всем несплошным линиям следует придать масштаб 0.5. Совокупные масштабы линий сравняются и на распечатке можно будет увидеть линии с одинаковой длины штрихами и промежутками.
Глобальный масштаб запоминается в системной переменной Ltscale, а наличие или отсутствие птички в окошке Масштаб в единицах пространства листа регулируется системной переменной Psltscale, которая может быть либо 1 либо 0. Таким образом,можно выставлять масштабы линий не вызывая диалогового окна Line type manager (Диспетчер типов линий), а простым набором на клавиатуре имен этих переменных.
Если вы запомните эти и с десяток других переменных и будете знать, как ими пользоваться, вскоре станете крутыми автокадчиками и к вам будут приходить за советом.
Выставьте Ltscale в значение 1 (а не 100, как описано в п.1). Psltscale также сделайте равной 1. Теперь в пространстве листа линии будут отображаться в соответствии с масштабами видовых экранов. Это будет видно в пространстве листа. Но в модели все линии будут видны как сплошные. Поскольку работа над чертежом ведется в модели, в этом случае приходится маневрировать, а именно, открывая модель следует выставить Ltscale в значение масштаба чертежа. Переходя в лист следует придать переменной Ltscale значение 1. Собственно, этот переход можно автоматизировать, но это не есть тема данной статьи.

Владимир Свет
New York, май 2008

Внимание! Запрещается перепечатка данной статьи или ее части без согласования с автором. Если вы хотите разместить эту статью на своем сайте или издать в печатном виде, свяжитесь с автором.

Листы в Автокаде. Настройка и печать листа в AutoCAD

В этой статье мы поговорим о правильной работе в Листах в программе AutoCAD. В том числе разберу такие темы:

– как сделать или создать лист

– как задать формат листа в Автокад

– как настроить параметры листа

– как расположить рамку и надпись на листе

– как задать масштаб вида в листе – как печатать лист в AutoCAD

Приятного просмотра 🙂

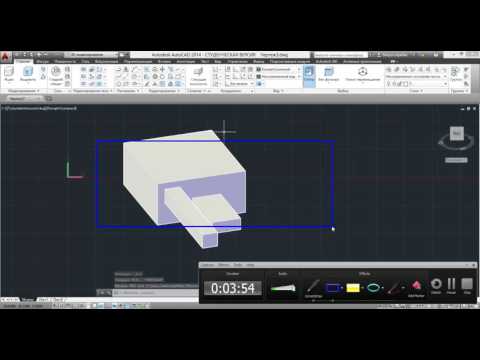

Видео версия урока:

Пройдите базовый курс “AutoCAD за 40 минут” от автора, который Вы найдете по этой ссылке.

Текстовая версия урока:

Всегда (заклинаю упертых “циников” :)) нужно выполнять в Автокаде ВСЕ чертежи в масштабе 1:1, при этом в Автокаде размеры, тексты и штриховки обязательно должны быть аннотативными.

Только после этого мы можем очень легко задавать масштабы любым нашим чертежам и видам – как раз с помощью Листов:

По-началу (смотри картинку ниже) в нашем любом Листе по-умолчанию есть один Видовой экран – это прямоугольное “окошко”, через которое мы можем работать с тем же самым пространством “Модель”, в котором создавали изначально все чертежи в масштабе 1:1.

Также по-началу, находясь в пустом Листе в Автокаде, мы совершенно не понимаем, какого он формата, размера. И на нём, увы, нет ни рамок, ни таблицы основной надписи:

Поэтому нам надо настроить параметры Листа под себя. Это делается следующим образом.

Заходим в Диспетчер параметров Листа. Для этого нужно нажать по вкладке нужного Листа правой кнопкой мыши, далее во всплывшем контекстном меню выбрать пункт “Диспетчер параметров листов”.

Во всплывшем окне выделяем в левом списке лист с нужным названием, и жмём справа кнопку “Редактировать”. См. картинку:

Далее нужно выбрать четыре параметра (смотри картинку ниже)

Плоттер, на котором будет печататься в будущем наш лист. Можно выбрать кстати и виртуальный плоттер “DWG To PDF”, который будет сохранять наши листы в картинки формата PDF. Очень хороший вариант для отправки заказчику чертежей в электронном виде. Ну и для нас это тоже хорошо, если у нас к примеру дома нет плоттера 🙂
Формат листа. Есть обычно в этом списке и форматы с префиксом “БЕЗ ПОЛЕЙ”. Рекомендую использовать именно такие.
Что будем выводить на печать. Здесь оставляем “Лист”, потому что нам надо будет печатать весь наш белый лист.
Справа внизу выбираем в случае необходимости ориетацию листа, если на предварительном просмотре (в середине окна) мы видим не верную ориентацию.
Жмём собственно кнопку ОК внизу окна для сохранения изменений.

Далее в прошлом открытом окошке Диспетчера параметров Листов жмем “Закрыть”.

Теперь поговорим о том, как задать масштаб вида в Автокаде.

Делается это так.

Вставляем сначала рамку и штамп. Очень быстро это можно сделать с помощью СПДС-модуля для AutoCAD.
Располагаем примерно наш видовой экран, выделив и переместив его за его рамку
Для задания масштаба чертежа в Видовом экране – активируем его двойным щелчком левой кнопки мыши внутри него
Задаем масштаб, открыв список масштабов (смотрим картинку ниже)

Далее обязательно фиксируем видовой экран, нажав дважды левой кнопкой мыши за его пределами.

Да, кстати! После того как мы выбрали масштаб вида, до того как фиксировать видовой экран, часто нужно еще подвинуть наш чертеж, чтобы он находился по центру. Для этого просто нажав и удерживая колесо мышки зажатым, двигаемся внутри вида без приближения и отдаления. Ничего сложного 🙂

Хочу заметить также, что Вы можете вставлять в Лист Автокада любое количество Видовых экранов, располагать их как угодно и менять им размеры, регулируя с помощью их граничных рамок.

После расположения рамки, таблицы основной надписи, видов, задания масштабов видам, их центрирования – мы можем это все дело печатать. Об этом – в отдельном уроке 🙂

Обязательно получите мой более развернутый базовый Видео-курс “AutoCAD за 40 минут”, нажав по картинке ниже:

Поделиться с друзьями этой статьей

Учебник по AutoCAD | Упражнение с пространством листа

Дэвида Уотсона

Введение

Режим пространства листа в AutoCAD немного напоминает страницу в альбоме для вырезок, на которую можно вставлять различные виды чертежа AutoCAD. Затем вся эта страница может быть построена. Это упражнение предназначено для того, чтобы помочь вам создать чертежный лист формата A3 в пространстве листа и добавить плавающих окон просмотра . В упражнении также обсуждаются некоторые другие вопросы, связанные с пространством листа, такие как построение графика в масштабе из пространства листа и отображение слоев на видовых экранах.

Обзор пространства листа

Чтобы создать страницу пространства листа, вы должны установить для переменной tilemode значение 0. Это можно сделать, дважды щелкнув «ПЛИТКА» в строке состояния в нижней части экрана. Как только вы это сделаете, вы заметите, что значок UCS в левом нижнем углу экрана изменится на треугольник. Это должно сообщить вам, что вы сейчас находитесь в бумажном пространстве.

Оказавшись в пространстве листа, вы можете нарисовать лист формата A3. Вы можете начать просто с рисования прямоугольного контура. Создайте новый слой, назовите что-то вроде «ЛИСТ», а затем нарисуйте прямоугольник 420 х 29. 7 единиц чертежа (это правильный размер чертежного листа формата А3 в миллиметрах). Отцентрируйте прямоугольник на экране с помощью команды Zoom Extents.

Теперь вы можете создать один или несколько видовых экранов пространства модели. Используя команду MVIEW, ViewFloating Viewports1 Viewport из раскрывающегося меню, просто выберите два угла прямоугольника, чтобы определить область просмотра. Эти видовые экраны можно перемещать, масштабировать, копировать и растягивать, как любой объект AutoCAD.

Совет: Граница окна просмотра рисуется на текущем слое. Если вы не хотите, чтобы граница отображалась, вы должны создать новый слой («ВИДОВЫЕ ПОРТЫ» будет хорошим названием) специально для окон просмотра, которые вы можете отключить перед печатью.

При необходимости создайте дополнительные окна просмотра. Когда вы довольны расположением видовых экранов (помните, что видовые экраны можно перекрывать), вы можете перейти в пространство модели с помощью команды MSPACE ViewModel Space (Floating) из раскрывающегося меню.

Находясь в пространстве модели, вы можете работать в каждом видовом экране, как если бы это была обычная область рисования. Вы можете перемещаться из одного окна просмотра в другое, просто щелкнув по нему. Одновременно может быть активен только один видовой экран. Текущее активное окно просмотра отображается с толстой белой рамкой. Любые изменения, которые вы вносите в чертеж в одном видовом экране, одновременно вносятся в другие видовые экраны.

Если вам нужно внести изменения в расположение окон просмотра или внести изменения в чертежный лист, вы должны вернуться в пространство листа с помощью команды PSPACE, ViewPaper Space из выпадающего меню. Не забудьте после этого вернуться в пространство модели.

Создание листа чертежа в пространстве листа

Следуйте приведенной ниже последовательности команд, чтобы создать собственный лист чертежа формата А3 в пространстве листа и добавить несколько видовых экранов для демонстрации вашего рисунка с наибольшей эффективностью.

Настройка листа чертежа

Откройте чертеж 3D-дерева, созданный в предыдущем упражнении, или откройте любой другой 3D-чертеж, который у вас есть.
Переместитесь в пространство листа, дважды щелкнув строку состояния или используя команду «Пространство листа» ViewPaper Space. Не беспокойтесь, если экран погаснет!
Создайте новый слой под названием «ЛИСТ» и сделайте его текущим.
Нарисуйте контур листа формата А3 в миллиметрах (420×297) с помощью команды ПРЯМОУГОЛЬНИК. Выберите первую точку в любом месте экрана и определите вторую точку, используя относительную координату 9.0019 @420 297 .
Приблизьтесь к границам чертежа, чтобы вы могли видеть весь лист. ViewZoomExtents или Z E на клавиатуре или на панели инструментов.
Создайте свою собственную основную надпись. Укажите свое имя, название чертежа, масштаб и любую другую информацию, которую вы считаете уместной. Убедитесь, что вы создали новые слои для текста, линий и т. д.

Создание окон просмотра

Создайте новый слой под названием «ПОРТ ПРОСМОТРА».
Сделать «ПОРТ ПРОСМОТРА» текущим слоем. Создайте свои области просмотра. ViewFloating Viewports1 Viewport, а затем выберите два противоположных угла вашего нового окна просмотра. Вы увидите, как появится ваше дерево.
Расположите окна просмотра на листе. Окна просмотра действуют так же, как обычные объекты чертежа, поэтому их можно перемещать, стирать, копировать и растягивать.
Переместить в пространство модели ViewModel Space (Floating). Обратите внимание, что в видовых экранах появляется значок ПСК, а последний нарисованный вами видовой экран ограничен более толстой линией, чем другие. Это окно просмотра является «активным» окном просмотра. Чтобы сделать любой видовой экран активным, просто нажмите на него.
Когда окно просмотра становится активным, вы можете изменить вид точно так же, как и в мозаичном пространстве модели. Вы можете использовать команды ZOOM и DDVPOINT для изменения вида в каждом окне просмотра. Измените виды в каждом окне просмотра, чтобы показать свое дерево с максимальной выгодой. См. иллюстрацию ниже.
Отключите слой «VIEWPORTS», если хотите удалить границы области просмотра и проверить, хорошо ли выглядит компоновка. Ваш рисунок завершен, и вы готовы строить.

Печать из пространства листа

При выводе из пространства листа необходимо помнить о двух вещах. Прежде всего, поскольку наш чертежный лист был нарисован в полном размере и в миллиметрах, масштаб графика всегда равен 1=1.

Во-вторых, если вы рисуете 3D-объекты из пространства листа и хотите удалить скрытые линии, не утруждайте себя включением этой опции в диалоговом окне печати, она не будет работать. Вы должны сообщить AutoCAD, из каких видовых экранов вы хотите удалить скрытые линии, прежде чем начать рисовать. Это делается с помощью параметра Hideplot команды MVIEW или путем выбора ViewFloating ViewportsHideplot в раскрывающемся списке. Вам будет предложено выбрать области просмотра, чтобы границы области просмотра были видны. Если вы хотите удалить скрытые линии, включите Hideplot. Это может показаться немного рутинным, но это позволяет вам отображать некоторые видовые экраны с удаленными скрытыми линиями, а некоторые без них.

Другие соображения по пространству листа

Масштаб

Вам может быть интересно, как можно печатать чертежи в определенном масштабе в пространстве листа, если чертежи всегда строятся с использованием масштаба 1=1. Ответ заключается в том, что масштаб области просмотра определяется коэффициентом масштабирования. Вы можете использовать опцию XP команды ZOOM для масштабирования видовых экранов относительно пространства листа. Например, если вы масштабируете видовой экран с помощью 1XP, масштаб чертежа в видовом экране будет 1:1 при выводе на печать. Чтобы рассчитать требуемый фактор XP, просто разделите 1 на требуемый масштаб. Например, для увеличения до 1:200 коэффициент XP будет равен 1/200 = 0,005.

Коэффициент масштабирования XP, описанный выше, действителен только в том случае, если единицами измерения чертежа являются миллиметры. В большинстве случаев пейзажные рисунки выполняются в метрах, поэтому нам нужно добавить поправку к расчету, чтобы учесть это. Поскольку в метре 1000 миллиметров, все, что нам нужно сделать, это умножить коэффициент XP на 1000. Таким образом, для построения в масштабе 1: 200, когда единицами чертежа являются метры, коэффициент XP будет 1/200×1000 = 5.

Слои

Можно заморозить слои в текущем окне просмотра, но оставить их видимыми во всех других окнах просмотра. Используя команду DDLMODES или FormatLayer… из раскрывающегося списка, вы можете заморозить любой слой в текущем окне просмотра, щелкнув значок в диалоговом окне. Дополнительные сведения см. в разделе «Слои на видовых экранах» в учебнике по свойствам объекта.

Готовый рисунок

Пример компоновки листа с использованием видовых экранов пространства листа.

В приведенном выше примере есть три окна просмотра, все из которых показывают разные виды одного и того же чертежа. Среднее окно просмотра перекрывает два других, а построение границ окна просмотра было подавлено путем отключения слоя, на котором они были созданы.

К началу страницы

Пожертвовать CADTutor

Если вы нашли это руководство полезным, вы можете подумать о том, чтобы сделать пожертвование. Весь контент на этом сайте предоставляется бесплатно, и мы надеемся, что так и останется. Однако содержание такого сайта, как CADTutor, стоит денег, и вы можете помочь улучшить сервис и гарантировать его будущее, пожертвовав небольшую сумму. Мы полагаем, что вы, вероятно, не пропустите $5,00 , но для нас это будет иметь значение.

Локальная навигация

Макеты и чертежи в AutoCAD Учебное пособие и видео

Темы этого урока:

В Уровень 1 вы распечатали свой проект, используя «пространство модели». Этот урок покажет вам предпочтительный способ нанесения рисунков.

В AutoCAD есть два разных рабочих пространства: пространство модели и пространство макета/бумажного листа. Думать о модельное пространство, где вы делаете свою модель или рисуете. Думайте о вкладках макета как о том, где вы размещаете распечатки вашего рисунка или макета окончательный чертеж с размерами, примечаниями, основной надписью и т. д. Посмотрите на изображения ниже, чтобы см. визуальное объяснение концепции.

Обратите внимание на терминологию в этом уроке:
После AutoCAD R14 термин «Пространство бумаги» было заменено на «Макет». Эти термины взаимозаменяемы. Выпуск В AutoCAD 2000 были внесены и другие усовершенствования. этот функционал. Теперь у вас может быть несколько макетов, вы можете называть их, вы можете изменить их последовательность и многое другое. Я буду использовать термин бумажное пространство, так как я чувствую, что он объясняет обрабатывать лучше. (Кроме того, я стар и настроен по-своему!)

Что такое макет?
Макет — это страница, на которой можно настроить график или распечатку вашего рисунка. Ниже приведен пример того, как выглядит макет (действительно простой один).

План этажа и размеры (выше) были созданы в MODEL SPACE в масштабе 1:1. Стены были нарисованы длиной 30 футов и более.
Основная надпись и видовой экран были созданы в ВКЛАДКЕ МАКЕТА / ПРОСТРАНСТВЕ БУМАГИ в масштабе 1:1. Размер основной надписи 8-1/2 x 11 дюймов.

Окно просмотра — это окно в «пространство модели». На изображении ниже окно просмотра является тяжелым синий прямоугольник, а внутри него отображается содержимое области просмотра (отображается серым для этот пример). Содержимое области просмотра масштабируется, чтобы соответствовать окно просмотра или (предпочтительно) для соответствия определенному масштабу чертежа (например: 1 «= 1 ‘)

Ниже представлено визуальное представление макета для печати, который будет напечатан на вкладке «Макет».

На этом концептуальном изображении показана связь между пространством модели и компоновкой.

Думайте о пространстве листа как о пространстве «над» моделью. Чтобы заглянуть «в» модельное пространство, вы необходимо создать видовой экран (команда Make Viewport MV). Думайте о видовом экране как об окне. В качестве как только вы создадите окно просмотра, окно закроется, а границы отображается ваш рисунок. Вы можете видеть сквозь него, но вы не можете ничего «потрогать» в нем. модельное пространство.

Чтобы иметь доступ к своим объектам в пространстве модели из пространства листа, вы должны ввести окно просмотра, набрав MS . Это «открывает окно» для доступа. Введите PS , чтобы «закрыть окно».

Вы можете задаться вопросом, почему вы не должны просто строить из пространства модели. Можно, и многие делать, но преимущество черчения из пространства листа в том, что вы можете иметь много макетов из один рисунок. Вы даже можете добавлять подробные виды без необходимости копировать и масштабируйте свою геометрию. Эта функция была радикально изменена в AutoCAD 2000, и теперь она намного шире. универсальный. Теперь у вас есть несколько вкладок для организации ваших графиков (или «листов»). Как правило, если вы не работаете в отсталой компании с запутанным CAD-менеджером используйте макеты.

Чтобы переключаться между двумя пространствами, вы можете выбрать одну из вкладок макета и вернуться к Вкладка Модель. Вы также можете ввести команду TILEMODE и установить для нее значение 0 для места на листе и 1 для модельное пространство. Когда вы сделаете это, вы заметите, что значок UCS в нижний левый угол изменился на треугольный значок. Этот новый значок подтверждает, что вы бумага пространство.

Пространство модели (UCS) >>

Вкладка «Макет» (пространство листа) >>

Находясь в пространстве листа, вы можете нарисовать или вставить основную надпись. В бумажном пространстве вы еще рисунок в масштабе 1:1.

Прежде чем мы пойдем дальше, я хочу, чтобы вы сделали одну настройку. Это сделает вашу жизнь Намного проще, когда мы работаем с макетами, а вы создаете свои собственные. По какой-то причине AutoCAD «скрывает» вкладки макета с экрана. Нам нужно включить их, вот как вы это делаете. Введите OP (для вариантов) и перейдите к Отображение вкладки диалогового окна. Установите флажок, показанный ниже, для «Отображение макета и модели». Вкладки». Нажмите OK.

После того, как вы нажмете OK, вы увидите, что в нижней части окна AutoCAD появились новые вкладки. экран:

Начните это упражнение с рисования простой основной надписи на вкладке Макет 1. Убедитесь, что вы нарисуйте его в масштабе 1:1. Начните с прямоугольника 8-1/2 x 11 дюймов и убедитесь, что он перекрывает край. «виртуального» листа, который вы видите. компенсировать это .375 внутри и сотрите внешний прямоугольник. Сделайте пару маленьких прямоугольников для текста и добавьте текст, как показано ниже. Это гарантирует, что вся основная надпись будет напечатана. так как многие принтеры не печатают до края бумаги.

После того, как ваша основная надпись будет нарисована, вы можете создать плавающее окно просмотра . Это «окно» в пространство вашей модели. К создайте окно просмотра, введите MV (для Make Viewport), а затем выберите две точки, как если бы вы рисуют прямоугольник. Используйте как можно больше своего основная надпись, насколько это возможно.

Как только ваш видовой экран будет создан, вы увидите все, что вы нарисовали в пространстве модели появляются в границах окна просмотра. Следующее, что вам нужно сделать, это масштабировать Окно просмотра для точного построения графика.

Для этого вам нужно «войти» в окно просмотра. Сделайте это, набрав MS (для пространства модели) или щелкнув квадрат с надписью БУМАГА (он переключится на Модель) в строке состояния. В более новые версии AutoCAD, такие как 2005, вы также можете дважды щелкните в окне просмотра. Вы заметите, что знакомый значок WCS появляется в нижний левый угол окна просмотра. Если у вас более одного окна просмотра на экране, щелкните левой кнопкой мыши тот, который вы хотите масштабировать или ввести CTRL+R для переключения между ними на тот, который вы хотите. Чтобы масштабировать область просмотра, вы просто используете Команда МАСШТАБ. Введите Z

В командной строке вы должны сообщить AutoCAD, какой масштаб вы хотите использовать для видового экрана. Этот совпадает с масштабом, в котором вы будете рисовать.

ИМПЕРСКИЕ ВЕСЫ

Масштаб участка	Введите:
¼ дюйма = 1 фут	1/48XP
¾» = 1′	3/48XP
½» = 1′	1/24XP

МЕТРИЧЕСКИЕ ВЕСЫ

Масштаб участка	Введите:
1:10	1/10XP
1:20	1/20XP
1:50	1/50XP

В приведенной выше таблице приведены некоторые образцы шкал. Возьмем, к примеру, ¼» = 1′. Сначала запомните, что 1’=12″. Если вы умножите 12 на 4, вы получите 48. Следовательно, эта шкала будет на Масштаб 1:48 (соотношение), или другими словами, ваша модель будет в масштабе 1/48. размер реальной жизни на бумаге. Чтобы AutoCAD масштабировал область просмотра, вы должны ввести Z <ВВОД>, 1/48XP <ВВОД>. Это означает 1/48 раз (X) по отношению к бумажному пространству. (П).

Выяснение того, какой масштаб вам нужен, требует некоторых расчетов (если только вам не сказали, какой масштаб вам нужен). использовать). Вы можете увидеть, каковы ваши экстенты в пространстве модели, а затем увидеть, каково ваше окно просмотра. размер есть. Вы также можете использовать метод проб и ошибок, чтобы увидеть, что подходит для вашего окна просмотра. Иногда это может быть быстрее, чем расчет.
Подводя итог, вот основные шаги, необходимые для использования макетов пространства листа:

Завершите свой чертеж (с размерами) в пространстве модели.
Перейти в пространство листа. TILEMODE на 0 или щелкните вкладку Layout
Добавить основную надпись.
Создать окно просмотра с помощью команды MVIEW (MV).
Войдите в окно просмотра набрав MS (или дважды щелкнув в окне просмотра)
Увеличьте масштаб, используя определенный коэффициент, на введите Z ___/___XP
Покиньте область просмотра, набрав PS (или дважды щелкните за пределами области просмотра) и вернитесь к бумажному пространству.

Очень важно помнить одну вещь: пространство на бумаге следует использовать только для заговор. Не изменяйте свою модель в пространстве листа. Одна из причин этого заключается в том, что вы можете в вашем окне просмотра отключены слои, связанные с объектами, которые вы изменяются в окне просмотра. Вернитесь в истинное пространство модели для любого редактирования, которое вам нужно. делать. Кроме того, не рисуйте на экране «Макет» объекты, которые являются частью чертежа.
Чтобы попрактиковаться в этой концепции, откройте один из рисунков, которые вы сделали в уроке 2-1 .

Перейдите в бумажное пространство. Нарисуйте или вставьте основную надпись. Если у вас его нет, вы можете найти хороший Основная надпись 11×17 (размер B) в папке поддержки AutoCAD (имя файла: ANSI_B.DWG). Может быть, вы нарисовал один в это учебник ? Вставьте это, а затем создайте окно просмотра. Введите свой видовой экран и масштабируйте, как описано выше. Вернитесь в пространство листа и распечатайте, используя настройки EXTENTS / МАСШТАБ: 1=1.

В качестве альтернативы, когда у вас выбран или активен видовой экран, вы увидите список масштабов. параметры в нижней части экрана, чтобы определить масштаб. Выберите область просмотра, а затем выберите масштаб из меню:

Печать с вкладки «Макет»

Теперь, когда макет вашего чертежа масштабирован, вы можете приступить к его печати. Во-первых вам нужно сделать, это щелкнуть правой кнопкой мыши на вкладке макета и выбрать «Управление параметрами страницы», как показано на рисунке. ниже

Здесь вы сможете выбрать принтер и другие параметры, необходимые для печати. вкладка макет. Нажмите кнопку «Создать», дайте имя новой настройке страницы и нажмите «ОК»:

В диалоговом окне «Параметры страницы» необходимо выполнить несколько настроек.

Выберите свой принтер из списка
Выберите стиль печати (цвета) — у меня черно-белый лазерный принтер, поэтому я выбрал Оттенки серого. ctb. Если у вас есть цветной принтер, попробуйте это или выберите файл acad.ctb.
Выберите размер бумаги (обычно Letter для большинства домашних принтеров).
Установите масштаб 1:1 — помните, почему мы используем макеты
Сюжет по центру — так будет лучше.
Выберите переключатель для книжной (вертикальной) или альбомной (горизонтальной) ориентации.
Нажмите OK, чтобы закрыть диалоговое окно и сохранить настройки.

Вернувшись в Диспетчер параметров страницы, нажмите кнопку Установить текущий , чтобы применить новые настройки макета, а затем нажмите кнопку «Закрыть».

Теперь вы готовы распечатать макет. Нажмите CTRL+P или введите PLOT, чтобы открыть диалоговое окно графика. коробка. Вы должны увидеть все настройки, которые вы только что ввели. Нажмите кнопку Предварительный просмотр, чтобы посмотрите, как будет выглядеть ваш участок. Если это похоже на это должно, теперь вы можете построить. Если вам нужно внести изменения, нажмите Escape и сделайте необходимые изменения. изменения.

Вращение вида в макете

Иногда вид, который вам нужен в макете, не ориентирован так, как ты хочешь это. например, чертежи фасадов часто рисуются на месте и проецируются из оригинальный чертеж, подобный этому:

Это хорошо для пространства модели, но это не то, как вы хотите представить его на своих распечатках. К счастью для вас, в AutoCAD есть простой способ исправить это.

Загрузите файл Floorplan-with-elevation.dwg и откройте его в AutoCAD. Это должно выглядеть так же, как на изображении выше.

Перейдите на вкладку «Макет» и создайте новое окно просмотра или используйте уже существующее. Дважды щелкните, чтобы войдите в окно просмотра и введите DVIEW. Это даст вам подсказку для выбора объектов. Вы можете выбрать все объекты рельефа, (или просто выберите несколько, если у вас медленный компьютер.)

Команда: DVIEW
Выберите объекты или <используйте DVIEWBLOCK>:
Имя *
Email *
Сайт
