Программы для работы с плоттером: Основные программы для режущего плоттера с ЧПУ

Основные программы для режущего плоттера с ЧПУ

Режущий плоттер с ЧПУ или, как его еще называют, каттер, – это один из самых используемых станков в полиграфии, рекламном бизнесе и еще нескольких сферах. Небольшой острый нож с идеальной точность, доступной только ЧПУ станкам, вырезает изображения и буквы из различных материалов, включая кожу, картон и тончайшие пленки. В сравнении с лазерным станком, который может совершать те же операции, режущий плоттер выигрывает более низкой стоимостью самого оборудования и расходных материалов к нему.

Плоттерный станок с ЧПУ может быстро и точно вырезать на пленке, бумаге и еще многих материалах любую надпись или изображение

Как и любому автоматизированному станку, для работы плоттеру требуется файл-макет резки с изображением, которое необходимо вырезать. Такой шаблон можно создать как в популярных универсальных редакторах для графического дизайна, так и в специализированных программах, разработанных для плоттерного оборудования.

Процесс создания макета для плоттерной резки в программе Adobe Illustrator

В список популярного ПО входят:

• CorelDRAW – один из самых известных векторных редакторов. Отличается понятным интерфейсом, большим количеством библиотек и может преобразовывать растровые изображения в векторный формат. В число инструментов входит “Трассировка абрисом”, которая необходимо для создания контура реза, без которого плоттер не сможет распознать изображение.

• Adobe Illustrator – еще один многофункциональный программный продукт, подходящий, в том числе, и для создания шаблонов для плоттерной резки. Включает в себя инструменты по работе с контурами, монтажной областью и многие другие функции. Как и CorelDRAW, Adobe Illustrator совместим с драйверами большинства плоттеров и встроенных в них программ для резки.

• PlotCalc – дополнение к Corel, создающее панель инструментов, еще больше расширяющую возможности редактора. Позволяет оптимизировать последовательность резки, подсчитать стоимость работ, указывать приоритетность перемещений режущего инструмента (вертикальное или горизонтальное). Имеет режим тестового просмотра и помогает сэкономить сырье благодаря функции компактного размещения объектов на листе.

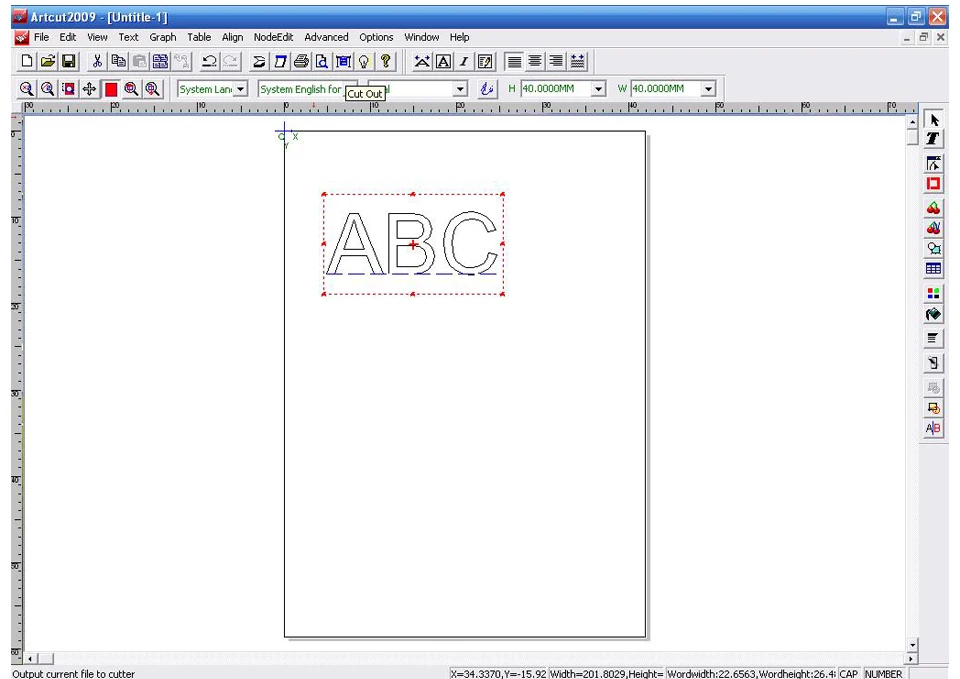

• ArtCut – идет в комплекте со многими моделями каттеров и совместима практически с любым плоттерным оборудованием. Может преобразовывать растровую графику в векторную, имеет функции скругления углов, настройки последовательности резки, выбора начальной точки реза, предварительного просмотра и еще многие опции по созданию и коррекции макета для резки.

• eCut – мощный программный продукт для плоттерной обработки материалов, который является одним из расширений CorelDRAW. Позволяет создавать отдельные профили с настройками для каждого объекта, задавать двойные и тройные проходы резки для толстых материалов, подбирать оптимальную последовательность обработки. В программе также можно объединять и сортировать объекты, менять точку входа в рез, выравнивать изображения относительно начальной точки и многое другое.

• Silhouette Studio – программный инструмент для резки на самых популярных моделях плоттеров (Curio, CAMEO, Portrait). Имеет функцию разделения крупных объектов, выбора наилучшей последовательности резки, автоматически оптимизирует размещение изображений на плоскости, сохраняет библиотеки и настройки параметров реза для каждого проекта, дает возможно предварительно просмотреть макет перед запуском плоттера.

При подготовке макета следует учитывать особенности создания объектов:

• плоттер воспринимает только векторные изображения, поэтому все макеты растрового формата (если таковые имеются) необходимо переводить в векторный;

• если на одном полотне размещено несколько объектов, необходимо убедиться, что они не пересекаются;

• расстояние отступа от края материала и между изображениями должно быть не менее 5 мм;

• при одновременной резке нескольких объектов их необходимо сгруппировать;

• удалить цветную заливку, оставив только контур реза;

• в качестве границ изображения выбирается черный сверхтонкий абрис.

Программное обеспечение расширенное для режущих плоттеров

Программа Silhouette Studio поставляется бесплатно с режущими плоттерами, скачивается с сайта производителя. Программа Silhouette Studio (Силует Студио) переведена на русский язык, инструкция пользователя встроена в программу, что облегчает процесс изучения работы с программой.

Для возможности работы в более расширенной версии программ Silhouette Studio, есть апгрейды Designer Edition и Business Edition. Для работы  с режущими плоттерами Silhouette из программ Corel или Adobe Illustrator  есть апгрейд Connect. Требование к компьютеру для установки программы и апгрейда прописаны на нашем сайте.



Апгрейд – это электронный ключ (цифровой код с буквами), который высылается после оплаты на электронную почту покупателя с подробной инструкцией по установке. Ключ генерируется индивидуально. Данный апгрейд может быть установлен на разных компьютерах до 3х раз.

Перед переустановкой ОС или программы Silhouette Studio, ключ необходимо деактивировать в личном кабинете, который активируется при регистрации плоттера.

Возможности программы Business Edition:

• импорт файлов в формате SVG (Scalable Vector Graphics) и PDF для удобного обмена макетами с Corel и Illustrator;
• редактирование и управления макетами для термостразов;
• новый инструмент Sketch Tool предназначеный для создания штриховых рисунков в векторе;
• творческий инструмент Knife Tool — для создания контуров различной конфигурации;
• координатные линейки, удобные для выравнивания, позиционирования, рисования.



Silhouette Studio ® Business Edition программа/лицензионный ключ подходит для пользователей, желающих использовать плоттер Silhouette в коммерческих целях. Ключ генерируется индивидуально после оформления заказа. Данный апгрейд может быть установлен на разных компьютерах до 3х раз.
Артикул STUDIOBUSINESS.

Перед переустановкой ОС или программы Silhouette Studio, ключ необходимо деактивировать.


Возможности программы Designer Edition:

• импорт файлов Ai, EPS и CDR
• экспорт самостоятельно отрисованных макетов в jpeg, svg и pdf
• автоматическое рациональное размещение макетов на листе для экономии материала
• дополнительные линии в макете линии для удаления облоя
• резка на нескольких плоттерах с одного ПК
• предпросмотр размещения объектов на листе
• деление больших объектов на части перед резкой
• совместим с Windows Vista/7/8, Mac® OS X 10.6.8 и выше

Silhouette Connect™ лицензионный ключ дает вам возможность вырезать макеты на плоттерах Silhouette Portrait и Cameo прямо из программ Adobe Illustrator® или CorelDRAW®, без конвертации в формат, совместимый с программой Silhouette Studio®, включая настройку меток совмещения для функции Печать и резка. Данный ключ может быть установлен на 3 разных компьютерах. После установки, подключаемый модуль Silhouette Connect® доступен в программах Adobe Illustrator® или CorelDRAW®. Для правильной установки ключа необходимо установить Adobe Illustrator® или CorelDRAW® на компьютер перед установкой Connect. Приобретение лицензионного ключа Silhouette Connect® не включает программное обеспечение Adobe Illustrator® или CorelDRAW®.

Артикул CONNECT-DIGITAL.

Перед переустановкой ОС или программы Connect, ключ необходимо деактивировать.

Совместим с векторными программами:
 -Adobe Illustrator® CS4-CS6, CC, CC2014, C2015, CC2017, CC2018 (не поддерживает нелицензионные копии Illustrator)
-CorelDRAW® X4-X8, и 2017(только полная версия — не поддерживает «Home and Student», «Essentials» версии и нелицензионные копии CorelDRAW)

Совместим с OC версиями:
Mac® — OC X 10.7 и выше
PC — 7, 8, 8.1, 10

Совместим с плоттерами:
Silhouette Cameo®, Silhouette Cameo®2, Silhouette Cameo®3, Silhouette Cameo®4, Silhouette Cameo®4 PLUS, Silhouette Curio, Silhouette Portrait®, Silhouette Portrait®2, Silhouette Portrait®3, Silhouette SD, исходный Silhouette.

Сравнительная таблица приложений Silhouette Studio®

Программное обеспечение

для резки вывесок для винилового резака/плоттера Liyu

Программное обеспечение для резки вывесок для винилового резака/плоттера Liyu

• Блог
• Часто задаваемые вопросы
• Поддержка
• Магазин
• Скачать
• Дом

Easy Cut Studio — самая мощная и простая в использовании программа для резки вывесок для Windows и macOS. Последняя версия полностью совместима со всеми моделями плоттеров/резаков для винила Liyu. Теперь пользователи Mac и Windows могут с помощью Easy Cut Studio вырезать практически любые формы и знаки с помощью режущего плоттера Liyu. И самое главное: вырежьте изображение на любом резаке для винила Liyu — быстро, плавно и точно.

Программное обеспечение поддерживает все плоттеры для резки винила Liyu, включая:

• Liyu DC631
• Лию DC631-AF
• Лию DC801-AF
• Лию DC801
• Лию DC1261
• Лию DF631-AF
• Лию DF1261-AF
• Лию HC-751
• Лию HC-901
• Лию HC-1201
• Лию HC-1201-AF
• Лию HC-1501
• Лию HC-1502
• Лию TC-631A/AA
• Лию TC-631E
• Лию TC801
• Лию TC801-A/AA
• Лию TC1261
• Лию TC1261-A/AA
• Лию SC-400
• Лию SC-630
• Лию SC631-A
• Лию SC631-AM
• Лию SC-631E
• Лию SC-800
• Лию SC-801-AM
• Лию SC-801E
• Лию SC-1060
• Лию SC-1061
• Лию SC-1260
• Лию SC-1261

Инструкции по установке режущего плоттера для винила Liyu:

Чтобы использовать Liyu Vinyl Cutter в Easy Cut Studio, мы сначала должны указать, какой станок вы будете использовать. Перейдите в меню Cutter -> Manage My Cutter и добавьте параметр Liyu.

Выберите модель плоттера/резака для винила Liyu в раскрывающемся списке «Компания/бренд» и нажмите «Добавить в список».

Создайте или импортируйте свой дизайн и щелкните значок Cutter на панели инструментов. а затем откроется диалоговое окно «Настройки резки». В этом диалоговом окне выберите соответствующий тип подключения и порт. Остальные параметры оставьте как есть по умолчанию. а затем нажмите кнопку «Вырезать».

Совет: Если вы подключаете виниловый резак Liyu через USB-соединение, вы должны сначала установить USB-драйвер, поставляемый с вашим резаком. (Последнюю версию драйвера USB для компьютеров Windows и MAC можно загрузить с веб-сайта http://www.wch-ic.com/downloads/file/178.html, если вы используете старый резак Liyu, вам может потребоваться загрузить драйвер USB по ссылке ниже. https://ftdichip.com/drivers/vcp-drivers/). Это создаст дополнительный порт COM или USB, который можно выбрать в диалоговом окне Easy Cut Studio «Настройки резки».

Если вы следовали этим инструкциям, но по-прежнему испытываете трудности с настройкой винилового резака Liyu, обратитесь за помощью в нашу службу технической поддержки.

О Liyu:

Liyu является одним из высококачественных плоттеров для резки винила из Китая. LIYU SC631-A поставляется с качественными деталями и каждый раз обеспечивает идеальную резку. Установка очень проста, а резак полностью совместим как с macOS, так и с Windows.

Статьи по теме:

• Программное обеспечение для резки винила для плоттера PixMax
• Как печатать и вырезать с помощью GCC Expert II
• Easy Cut Studio доступен для всех виниловых каттеров Redsail
• Как настроить резак GoldCut серии JK на Mac?
Обзор Easy Cut Studio
• от Givemehelp.com
• Создайте свои собственные наклейки
• Как обслуживать плоттер/резак для винила?
• Как выбрать компьютерный плоттер?

Программное обеспечение для дизайна вывесок и резки винила для режущего плоттера

Что делает программу EasyCut Pro для резки винила такой замечательной?

Рисование и редактирование фигур

Рисуйте свои собственные фигуры прямо на коврике. Очень легко создавайте оригинальные рисунки, используя различные формы и инструменты для рисования. вы обнаружите, что дизайнерские решения бесконечны.

Редактирование узлов

Мощные инструменты, предназначенные для редактирования узлов, которые могут улучшать векторные объекты. Поддерживает множество различных типов преобразования и редактирования узлов, кривых и т. д.

Усовершенствованные инструменты макета текста

Макет текста и дизайн WYSIWYG со всеми вашими шрифтами на вашем компьютере, 4 различными типами инструментов для ввода текста и добавлением различных эффектов к текстовым объектам.

Специальные эффекты

К вашим проектам можно применять различные эффекты, такие как 3D-поворот, обертка, выпуклость, решетка, обход заголовков, нокаут, 3D-выдавливание, консервы, тень, волна и т. д.

Векторизация изображений

Непревзойденная векторизация изображений. Быстро конвертируйте любые растровые изображения (JPG, GIF, BMP, TIFF) в векторные траектории, которые можно вырезать, всего за несколько кликов.

Импорт большинства форматов файлов

Импорт широкого спектра векторных форматов, таких как PLT, SVG, DXF, AI, EPS, PDF, PNG, WPC, GSD, SCUT, FCM и т. д.

Weld Shapes/Text

Welding берет два или более выбранных перекрывающихся изображения и соединяет их вместе в одну единую форму. Существует два способа сварки перекрывающихся фигур.

Раскрой

Мощный раскрой с передовыми методами оптимизации обеспечивает беспрецедентную экономию материала. Начните оптимизацию и сведите к минимуму отходы материалов!

Создание страз

Легко создавайте собственные рисунки страз, которые можно напечатать с помощью резака для винила. Вы можете указать размер камней и расстояние между ними, чтобы создать собственный шаблон страз.

Плитки

Если ваш дизайн шире, чем максимальная ширина резки вашей режущей машины, вы можете использовать это, чтобы быстро и точно разделить дизайн на более мелкие плитки.

Винил для прополки

Удалите излишки винила между фигурами и вокруг соответствующих краев. Эта функция добавит границу прополки вокруг выбранных фигур.

Библиотека форм

Предоставляет вам мгновенный и легкий доступ к более чем 350 предварительно созданным формам во встроенной библиотеке форм бесплатно. Резка формы никогда не была проще!

Вырезать по цвету

Простой способ разделить разные цвета в вашем произведении для разделения работ по резке. С легкостью вырезайте и управляйте даже сложными конструкциями.

Расширенные параметры резки

Полный контроль над резаком с различными настройками: исходная точка, WYSIWYG, только выбор резки, вырезать дубликат, печатать и вырезать, вырезать по цвету и многие другие варианты.

Диспетчер слоев

Используйте слои для простой организации объектов, которые помогут вам лучше контролировать, как вы упорядочиваете, редактируете и вырезаете объекты с помощью EasyCut Pro.

Управление порядком резки

Ручное управление порядком резки и оптимизация операций резки. Запуск симулятора резки, который показывает порядок резки в анимации.

Действие по завершению обрезки

EasyCut Pro имеет опции для перемотки назад в исходное положение, бездействия или продвижения вперед на указанную величину.

Вырезать копии

Указание количества копий задания. Легко создавайте несколько копий одного и того же объекта.

Простота в использовании

Никогда еще не было так легко создавать вывески, наклейки, логотипы и наклейки. Это программное обеспечение для резки имеет настолько удобный дизайн, что его может использовать любой.

Контурная резка

Легко создавайте контур вокруг объектов, форм, текста и т. д. Создание файлов для печати и резки для контурной резки наклеек и наклеек никогда не было таким простым.

Поддерживаемые режущие плоттеры

Поддерживает большое количество производителей и моделей режущих плоттеров, в том числе такие популярные, как Graphtec, Roland, GCC, USCutter, Vinyl Express и т.
