Интерфейс AutoCAD. Команды меню Автокад
Меню AutoCAD «Файл» («File»).
Здесь находятся команды AutoCAD для работы с файлами (создание, открытие, сохранение, публикация в Интернете, импорт файлов, экспорт в другие форматы) и диспетчеры параметров листов, плоттеров, стилей печати.
В подменю «Файл» наиболее часто используются следующие пункты:
«Создать» — выбрав данный пункт можно создать новый чертёжный
документ, не закрывая предыдущего. AutoCAD может работать с несколькими документами;
«Открыть» — c помощью данного пункта открываются сохранённые ранее
чертёжные документы автокада в формате *.dwg;
«Закрыть» — закрывает текущий чертёж;
«Сохранить» — сохраняет изменения в текущем чертеже AutoCAD;
«Сохранить как…» — сохраняет чертёж с возможностью задания
нового имени;
«Диспетчер параметров листов» — используется для компоновки
чертежа в пространстве листа и настройки параметров вывода на печать;
«Диспетчер плоттеров» — позволяет выбирать устанавливать и
настраивать плоттеры для печати чертежей из AutoCAD;
«Предварительный просмотр» — даёт представление пользователю о
том, как будет выглядеть чертёж на бумаге после распечатки;

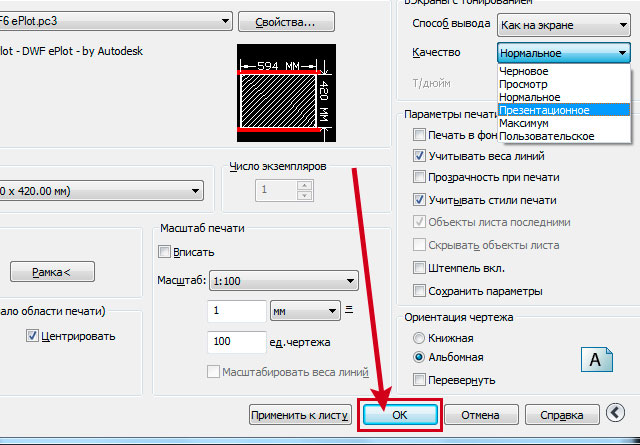

«Печать» — через этот пункт осуществляется распечатка чертежей, а
также производится настройка параметров печати.
Меню AutoCAD «Правка» («Edit»).
Тут располагаются инструменты для редактирования частей графического поля рабочего стола AutoCAD, работы с буфером обмена.
В подменю «Правка» наиболее часто используются следующие пункты:
«Отменить» — отменяет последнее действие;
«Повторить» — возвращает назад отменённое дествие;
«Копировать» — осуществляет копирование выбранных объектов в буфер обмена для последующей вставки в другой чертёжный документ AutoCAD;
«Копировать с базовой точкой» — позволяет копировать выбранные объекты для вставки в другой чертеж с точным указанием точки копирования и вставки;
«Вставить» — позволяет вставлять объекты из буфера обмена в чертёж;
«Стереть» — удаляет объекты из чертежа;
«Выбрать всё» — осуществляет выделение всех объектов на чертеже.
Меню AutoCAD «Вид»
(«View»).
Здесь находятся инструменты управления экраном, зуммирование (т.е. приближение и отдаление объектов), панорамирование (т.е. сдвиг чертежа в любую сторону для просмотра), установка трехмерных 3d видов, создание видовых экранов и именованных видов,
В подменю «Вид» наиболее часто используются следующие пункты:
«Регенерировать всё» («Regen all») — восстанавливает правильное отображение объектов на чертеже. (Эту команду AutoCAD приходится часто применять, поскольку при чрезмерном зуммировании некоторые объекты отображаются неправильно: например, окружности отображаются как многоугольники. Это происходит для экономии ресурсов памяти компьютера.)

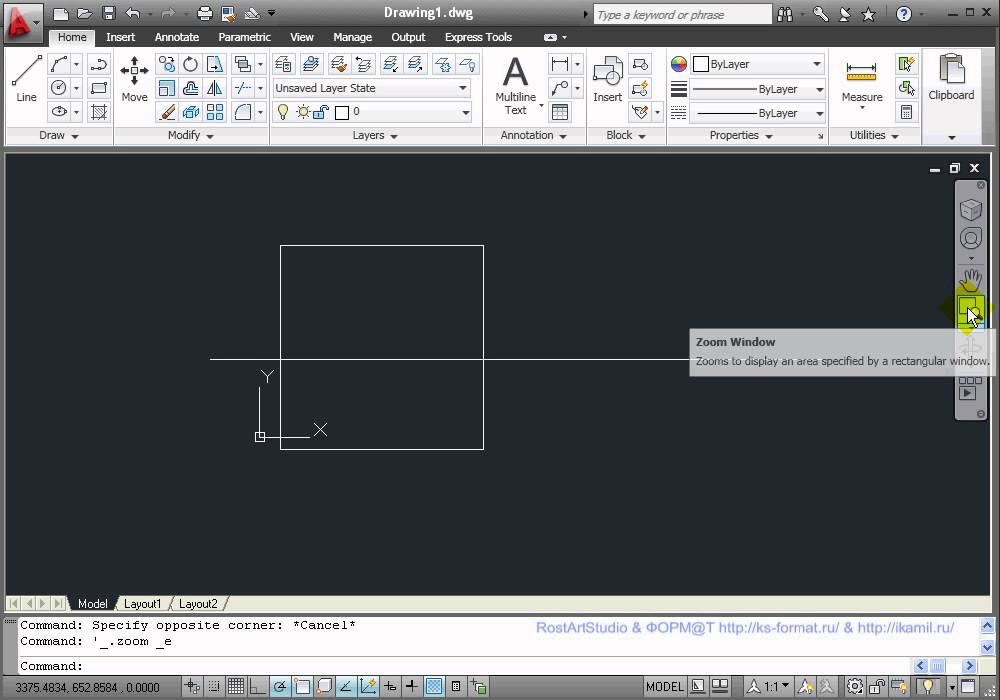

«Зуммирование» — при выборе этого пункта раскрывается список
инструментов зуммирования AutoCAD, с помощью которых можно осуществлять приближение и
отдаление объектов. Но на практике, в большинстве случаев, гораздо удобнее
производить зуммирование, покручивая колёсико мыши вперёд — для приближения,
или назад — для отдаления.
«Панорамирование» — если выбрать данный пункт, то раскроется список инструментов панорамирования, с помощью которых можно осуществлять перемещения по чертежу. (Но на практике панорамирование удобно производить с помощью перемещения мыши, нажав и удерживая колёсико, которое при этом ни в коем случае нельзя поворачивать, иначе будет осуществляться зуммирование.)
«Орбита» — при выборе этого пункта открывается список из трёх инструментов AutoCAD, используемых для просмотра трёхмерных объектов с любых сторон, под любыми углами.
«Видовые экраны» — инструменты для «прорубания» окон из пространства листа в пространство модели, для выбора и масштабирования объектов из модели, которые пользователь хочет видеть на листе при распечатке.
«3d виды» — инструменты для отображения трёхмерных объектов в определённых видовых проекциях.
«Визуальные стили» — здесь можно выбрать стиль отображения
объектов в AutoCAD.
Эта функция часто применяется при трёхмерном моделировании.
Меню AutoCAD «Вставка» («Insert»).
Тут находятся команды вставки блоков, внешних объектов, объектов других приложений.
В подменю «Вставка» наиболее часто используются следующие пункты:
«Блок» — используется для вставки элементов чертежа, преобразованных и сохранённых в виде специального объекта — блока.
«Вхождение растрового изображения» — с помощью этого пункта осуществляется вставка растровой картинки на чертёж.
«Лист» — через этот пункт можно добавлять новые листы в чертёжный документ AutoCAD.
Меню AutoCAD «Формат» («Format»).

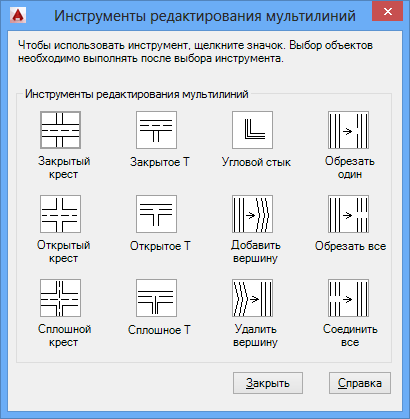

Здесь расположены команды работы со слоями; цветом, типами линий; текстовыми и размерными стилями; мультилиниями, таблицами, границами чертежа AutoCAD и единицами измерения.
В подменю «Правка» наиболее часто используются следующие пункты:
«Слой.
..» («Layer…») — этот пункт открывает окно диспетчера
свойств слоёв через который можно создавать и удалять слои, выключать,
замораживать и блокировать их, настраивать цвет, толщину и тип линий для
каждого слоя, запрещать вывод на печать объекты какого-либо слоя.
«Текстовый стиль…» (Text Style…) — открывает окно настройки текстовых стилей программы AutoCAD. В этом окне можно выбирать тип шрифта, задавать высоту символов в миллиметрах, степень их растяжения и угол наклона. Лучше всего использовать шрифт «simplex.shx» со степенью растяжения 0.7 и наклоном букв (цифр) 15 градусов. Шрифт с такими настройками очень похож на гостовский.

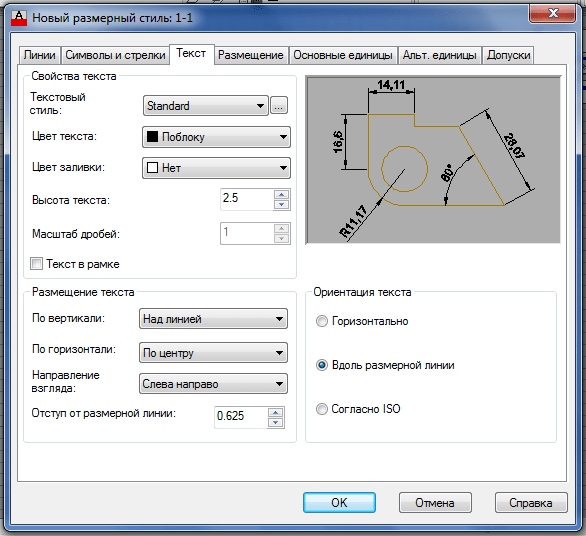

«Размерные стили…» («Dimension Style…») — открывает окно настройки размерных стилей. В данном окне находится несколько вкладок с множеством различных настроек для расстановки размеров на чертеже.
«Стили таблиц…» («Table Style…») — при выборе данного пункта открывается окно настройки
таблиц, которые часто приходится добавлять на чертёж, например, для составления
в AutoCAD экспликаций помещений на строительных чертежах.
Меню AutoCAD «Сервис» («Tools»).
В этом подменю находятся средства управления рабочими пространствами, палитрами; установки порядка прорисовки объектов и получения сведений о них; работы с блоками и их атрибутами; работы с языком AutoLISP; работы с пользовательской системой координат; настройки стандартов оформления; управления разного рода Мастерами; установки параметров черчения и объектных привязок с помощью диалоговых окон.
В подменю «Сервис» наиболее часто используются следующие пункты:
«Рабочие простанства» («Workspaces») — через данный пункт можно выбирать сохранённые ранее настройки интерфейса программы AutoCAD. По умолчанию установлено рабочее пространство «Классический AutoCAD». Можно настроить собственное рабочее пространство: включить, например, дополнительные панели инструментов и сохранить рабочее пространство под другим именем, выбрав из списка, который раскроется при выборе пункта «Рабочие пространства», соответствующий подпункт.
«Палитры» (Palettes) — тут можно вывести на рабочий стол нужные для работы палитры инструментов.
«Командная строка» («Command Line») — включает и выключает командную строку. Если вы по нерасторопности закроете командную строку, то всегда сможете вернуть её на место через этот пункт.
«Орфография» — открывает диалоговое окно проверки орфографии. Следует применять данную функцию AutoCAD, если на чертеже много текста (спецификация, экспликация и т.п.).
«Сведения» («Inquiry») — я использую этот пункт для получения информации о геометрических параметрах объектов, таких как расстояние и площадь. Данная информация показывается пользователю в окне командной строки при выборе соответствующих подпунктов и указании нужных точек на чертеже.
«Макросы» («Macro») — этот пункт для опытных пользователей. Через
него можно создавать макросы — последовательности команд для автоматизации
рутинных процессов работы в AutoCAD.
«Новая ПСК» («New UCS») — здесь находятся команды для работы с пользовательской системой координат. Можно смещать начало координат и изменять положение координатных осей (x, y, z) в пространстве.
«Режимы рисования» — («Drafting Settings…») — открывает окно режимов черчения, то самое окно, которое появляется при нажатии правой кнопкой мыши по любой кнопке на строке состояния и выборе из появившегося списка пункта «Настройка…».
«Адаптация» — я использую данный пункт для адаптации, настройки интерфейса программы AutoCAD и его элементов.

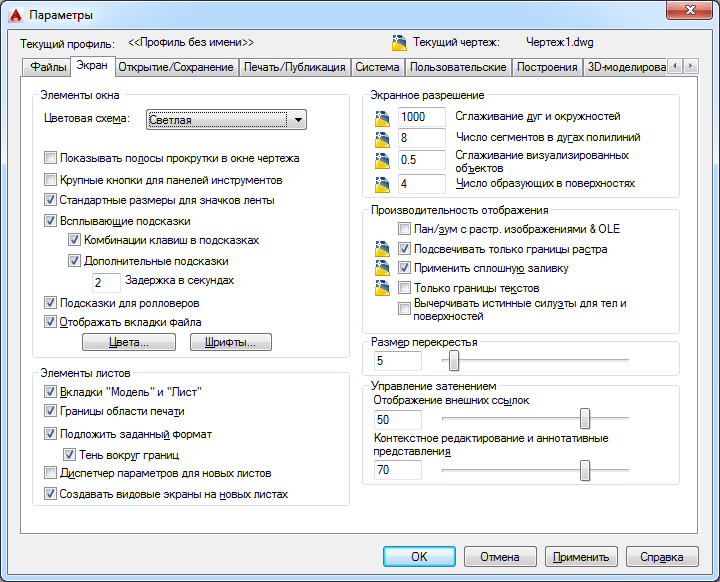

«Настройка…» — открывает диалоговое окно со множеством вкладок для настройки параметров работы AutoCAD.
Меню AutoCAD «Рисование» («Draw»).
Тут расположены команды для создания двумерных и трёхмерных объектов.
Основные команды двумерного моделирования:
«Отрезок» («Line») — создаёт прямой отрезок заданой длины.
От пользователя
требуется любым способом задать координаты начальной и конечной точки отрезка.
«Луч» («Ray») — создает прямую линию, имеющую начальную точку, но не имеющую конца (конец уходит в бесконечность). Конец можно обрезать (для этого в AutoCAD существует специальная команда), например, в точке пересечения с другим объектом. После обрезания луч станет отрезком, а бесконечный «обрубок» удалится.
«Прямая» («Construction Line») - создаёт бесконечную прямую линию.

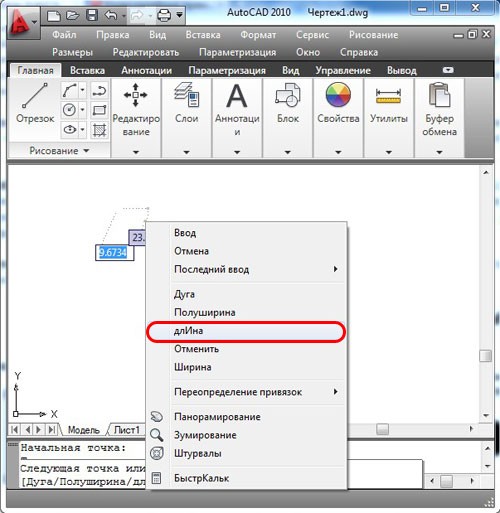

«Полилиния» — («Polyline») — создаёт единый объект который может состоять из любого числа последовательно соединённых отрезков и дуг (фрагментов окружности).
«Многоугольник» («Polygon») — создает правильные многоугольники в AutoCAD с заданным числом сторон. Правильными называют такие многоугольники, у которых все стороны и углы равны.
«Прямоугольник» («Rectangle») — создаёт прямоугольник по координатам точек
двух противоположных углов.
Прямоугольник в AutoCAD строится таким
образом, что его стороны параллельны осям x и y. Но после построения, если очень надо, прямоугольник можно повернуть,
воспользовавшись соответствующей командой редактирования.
«Окружность» («Circle») — создаёт окружность, которая строится, с указанием центра и радиуса, или центра и диаметра или трёх точек на окружности.
«Дуга» («Arc») — создает дугу (фрагмент окружности).
«Сплайн» — создаёт плавную кривую линию.
«Эллипс» («Ellipse») — создаёт эллипс правильной формы.
«Блок» («Block») — осуществляет преобразование выбранных объектов на чертеже в специальный объект AutoCAD — блок.
«Точка» («Point») — создаёт точку на чертеже.
«Штриховка» («Hatch») — открывает диалоговое окно создания штриховки. В этом окне можно выбирать тип и настраивать параметры штриховки.
«Градиент» («Gradient») — открывает диалоговое окно, которое позволяет
настраивать и создавать объект, который представлеят что-то типа цветной
заливки, в которой цвета плавно переходят друг в друга.
Я использовал градиент
для наложения теней на стёкла окон на фасаде здания в архитектурном
чертеже.
«Область» («Region») — преобразует замкнутые линии в единый плоский объект AutoCAD, который выглядит как линия, но на самом деле он больше чем линия, он ещё включает в себя всё множество точек, находящихся внутри замкнутого контура.
«Текст» («Text») — позволяет создавать на чертеже текст (многострочный и однострочный).
Меню AutoCAD «Размеры» («Dimension»).
Здесь располагаются команды простановки размеров и управления параметрами размерных стилей.
В подменю «Размеры» наиболее часто используются следующие пункты.
«Линейный» («Linear») — позволяет осуществлять в AutoCAD построение горизонтальных и вертикальных линейных размеров.
«Параллельный» («Aligned») — создаёт построение размера параллельно какому-либо отрезку.
«Радиус» («Radius») — ставит размер радиуса окружности.
«Диаметр» («Diameter») — ставит размер диаметра окружности.
«Угловой» («Angular») — ставит угловой размер.
«Базовый» («Baseline») — позволяет производить в AutoCAD расстановку размеров от общего базового размера.
«Цепь» («Continue») — осуществляет нанесение цепи следующих друг за другом размеров.
«Размерные стили…» («Dimension style…») — открывает диалоговое окно диспетчера размерных стилей для настройки параметров простановки размеров.
Меню AutoCAD «Редактировать» («Modify»).
В этом подменю находятся команды, с помощью которых можно осуществлять редактирование объектов на чертеже.
В подменю «Редактировать» наиболее часто используются следующие пункты.
«Свойства» («Properties») — открывает панель свойств
для редактирования параметров выделенного объекта.
«Стереть» («Erase») — удаляет объект из чертёжа AutoCAD.
«Копировать» («Copy») — запускает команду копирования. Пользователю нужно указать базовую точку (откуда берём), и точку вставки (куда ставим копию).
«Зеркало» («Mirror») — осуществляет запуск команды зеркального копирования. Пользователю надо выделить объект, указать две точки оси отражения, нажать «enter», и объект «отзеркалится».
«Подобие» («Offset») — запуск команды построения концентрических кругов, параллельных отрезков и кривых. Пользователь задаёт расстояние копирования и сторону, на которой будет размещена такая копия по отношению к оригиналу.
«Массив» («Array») — позволяет создавать множество копий объектов. Копии можно располагать вдоль прямой, в несколько рядов, по окружности.
«Перенести» («Move») — вызывает команду перемещения
объекта с одного места чертежа на другое. Пользователь выделяет объект,
указывает базовую точку (откуда берём) и вторую точку (куда ставим).
«Повернуть» («Rotate») — вызывает команду поворота объектов. Пользователь выделяет объект, указывает точку центра поворота и задаёт угол в градусах, на который объект следует повернуть.
«Масштаб» («Scale») — запуск команды AutoCAD, которая увеличивает или уменьшает объект в заданное количество раз.
«Обрезать» («Trim») — осуществляет запуск команды обрезания объекта до заданных границ.
«Удлинить» («Extend») — вызов команды удлинения объекта до заданных границ.
«Разорвать» («Break») — отрывает от объекта и удаляет кусок линии между двумя указанными точками, лежащими на исходном объекте.
«Cоединить» («Join») — преобразует два разобщённых линейных объекта, сходящихся в общей вершине, в единый объект — полилинию.
«Фаска» («Chamfer») — снимает фаску с угла, когда есть два отрезка с общей вершиной.
«Сопряжение» («Fillet») — снимает сопряжение с угла,
когда есть два отрезка с общей вершиной.
«Расчленить» («Expload») — разбивает единые сложные объекты на составные части, которые становятся полностью независимыми. На самом деле слово «Expload» означает «Взорвать», а не «Расчленить», здесь имеет место ошибка перевода.
Меню AutoCAD «Окно» («Window»).
Я использую только два подпункта из этого подменю:
«Закрыть» («Close») — закрывает окно текущего чертежа AutoCAD;
«Закрыть всё» («Close All») — закрывает окна всех открытых в AutoCAD чертежей.
Меню AutoCAD «Справка» («Help»).
Подменю справка позволяет пользователю воспользоваться сервисом справки, для успешного решения возникших проблем при использовании программы AutoCAD.
Интерфейс AutoCad
Строка
меню AutoCAD,
подменю «Вид»
(View).
Меню AutoCAD «Вставка» («Insert«). |
Тут находятся команды вставки блоков, внешних объектов, объектов других приложений.
В подменю «Вставка» наиболее часто используются следующие пункты:
«Блок» — используется для вставки элементов чертежа, преобразованных и сохранённых в виде специального объекта — блока.
«Вхождение растрового изображения» — с помощью этого пункта осуществляется вставка растровой картинки на чертёж.
«Лист»
— через
этот пункт можно добавлять новые листы
в чертёжный документ AutoCAD.
Строка меню AutoCAD, подменю «Вставка» (Insert). |
Меню AutoCAD «Формат» («Format«). |
Здесь расположены команды работы со слоями; цветом, типами линий;текстовыми и размерными стилями; мультилиниями, таблицами, границами чертежа AutoCAD и единицами измерения.
В подменю «Правка» наиболее часто используются следующие пункты:
«Слой.
..» («Layer…»)
— этот пункт открывает окно диспетчера
свойств слоёв через который можно
создавать и удалять слои, выключать,
замораживать и блокировать их,
настраивать цвет, толщину и тип линий
для каждого слоя, запрещать вывод на
печать объекты какого-либо слоя.
«Текстовый стиль…» (Text Style…) — открывает окно настройки текстовых стилей программы AutoCAD. В этом окне можно выбирать тип шрифта, задавать высоту символов в миллиметрах, степень их растяжения и угол наклона. Лучше всего использовать шрифт»simplex.shx» со степенью растяжения 0.7 и наклоном букв (цифр) 15 градусов. Шрифт с такими настройками очень похож на гостовский.
«Размерные
стили…» («Dimension
Style…») —
открывает окно настройки размерных
стилей. В данном окне находится
несколько вкладок с множеством
различных настроек для расстановки
размеров начертеже.
«Стили таблиц…» («Table Style…») — при выборе данного пункта открывается окно настройки таблиц, которые часто приходится добавлять на чертёж, например, для составления в AutoCAD экспликаций помещений на строительных чертежах.
Строка меню AutoCAD, подменю «Формат» («Format«). |
Меню
AutoCAD «Сервис» («Tools«). |
В этом подменю находятся средства управления рабочими пространствами, палитрами; установки порядка прорисовки объектов и получения сведений о них; работы с блоками и их атрибутами; работы с языком AutoLISP; работы с пользовательской системой координат;настройки стандартов оформления; управления разного рода Мастерами;установки параметров черчения и объектных привязок с помощью диалоговых окон.
В подменю «Сервис» наиболее часто используются следующие пункты:
«Рабочие
простанства» («Workspaces») — через
данный пункт можно выбирать сохранённые
ранее настройки интерфейса
программы AutoCAD.
По умолчанию установлено рабочее
пространство «КлассическийAutoCAD».
Можно настроить собственное рабочее
пространство: включить, например,
дополнительные панели инструментов
и сохранить рабочее пространство под
другим именем, выбрав
из списка, который раскроется при
выборе пункта «Рабочие
пространства», соответствующий
подпункт.
«Палитры» (Palettes) — тут можно вывести на рабочий стол нужные для работы палитры инструментов.
«Командная строка» («Command Line») — включает и выключает командную строку. Если вы по нерасторопности закроете командную строку, то всегда сможете вернуть её на место через этот пункт.
«Орфография» — открывает диалоговое окно проверки орфографии. Следует применять данную функцию AutoCAD, если на чертеже много текста (спецификация, экспликация и т.п.).
«Сведения» («Inquiry») — я использую этот пункт для получения информации о геометрических параметрах объектов, таких как расстояние и площадь. Данная информация показывается пользователю в окне командной строки при выборе соответствующих подпунктов и указании нужных точек на чертеже.
«Макросы»
(«Macro»)
— этот
пункт для опытных пользователей.
Через
него можно создавать макросы —
последовательности команд для
автоматизации рутинных процессов
работы в AutoCAD.
«Новая ПСК» («New UCS») — здесь находятся команды для работы с пользовательской системой координат. Можно смещать начало координат и изменять положение координатных осей (x, y, z) в пространстве.
«Режимы рисования» — («Drafting Settings…») — открывает окно режимов черчения, то самое окно, которое появляется при нажатии правой кнопкой мыши по любой кнопке на строке состояния и выборе из появившегося списка пункта «Настройка…».
«Адаптация» — я использую данный пункт для адаптации, настройки интерфейса программы AutoCAD и его элементов.
«Настройка…» — открывает диалоговое окно со множеством вкладок для настройки параметров работы AutoCAD.
Строка
меню AutoCAD,
подменю «Сервис» («Tools«). |
Меню AutoCAD «Рисование» («Draw«). |
Тут расположены команды для создания двумерных и трёхмерных объектов.
Основные команды двумерного моделирования:
«Отрезок» («Line») — создаёт прямой отрезок заданой длины. От пользователя требуется любым способом задать координаты начальной и конечной точки отрезка.
«Луч» («Ray»)
— создает прямую линию, имеющую начальную
точку, но не имеющую конца (конец уходит
в бесконечность). Конец можно обрезать
(для этого в AutoCAD существует
специальная команда), например, в точке
пересечения с другим объектом.
После
обрезания луч станет отрезком, а
бесконечный «обрубок» удалится.
«Прямая» («Construction Line») — создаёт бесконечную прямую линию.
«Полилиния» — («Polyline») — создаёт единый объект который может состоять из любого числа последовательно соединённых отрезков и дуг (фрагментов окружности).
«Многоугольник» («Polygon») — создает правильные многоугольники вAutoCAD с заданным числом сторон. Правильными называют такие многоугольники, у которых все стороны и углы равны.
«Прямоугольник» («Rectangle») — создаёт
прямоугольник по координатам точек
двух противоположных углов. Прямоугольник
вAutoCAD строится
таким образом, что его стороны
параллельны осям x иy.
Но после построения, если очень надо,
прямоугольник можно повернуть,
воспользовавшись соответствующей
командой редактирования.
«Окружность» («Circle») — создаёт окружность, которая строится, с указанием центра и радиуса, или центра и диаметра или трёх точек на окружности.
«Дуга» («Arc») — создает дугу (фрагмент окружности).
«Сплайн» — создаёт плавную кривую линию.
«Эллипс» («Ellipse») — создаёт эллипс правильной формы.
«Блок» («Block») — осуществляет преобразование выбранных объектов на чертеже в специальный объект AutoCAD — блок.
«Точка» («Point») — создаёт точку на чертеже.
«Штриховка» («Hatch») — открывает
диалоговое окно создания штриховки.
В этом окне можно выбирать тип и
настраивать параметры штриховки.
«Градиент» («Gradient») — открывает диалоговое окно, которое позволяет настраивать и создавать объект, который представлеят что-то типа цветной заливки, в которой цвета плавно переходят друг в друга. Я использовал градиент для наложения теней на стёкла окон на фасаде здания в архитектурном чертеже.
«Область» («Region») — преобразует замкнутые линии в единый плоский объект AutoCAD, который выглядит как линия, но на самом деле он больше чем линия, он ещё включает в себя всё множество точек, находящихся внутри замкнутого контура.
«Текст» («Text») — позволяет создавать на чертеже текст (многострочный и однострочный).
Строка
меню AutoCAD,
подменю «Рисование» («Tools«). |
Меню AutoCAD «Размеры» («Dimension«). |
Здесь располагаются команды простановки размеров и управления параметрами размерных стилей.
В подменю «Размеры» наиболее часто используются следующие пункты.
«Линейный» («Linear») — позволяет осуществлять в AutoCADпостроение горизонтальных и вертикальных линейных размеров.
«Параллельный» («Aligned») — создаёт построение размера параллельно какому-либо отрезку.
«Радиус» («Radius»)
— ставит размер радиуса окружности.
«Диаметр» («Diameter») — ставит размер диаметра окружности.
«Угловой» («Angular») — ставит угловой размер.
«Базовый» («Baseline») — позволяет производить в AutoCADрасстановку размеров от общего базового размера.
«Цепь» («Continue») — осуществляет нанесение цепи следующих друг за другом размеров.
«Размерные стили…» («Dimension style…») — открывает диалоговое окно диспетчера размерных стилей для настройки параметров простановки размеров.
Строка меню AutoCAD, подменю «Размеры» («Dimension«). |
Меню AutoCAD «Редактировать» («Modify«). |
В этом подменю находятся команды, с помощью которых можно осуществлять редактирование объектов на чертеже.
В подменю «Редактировать» наиболее часто используются следующие пункты.
«Свойства» («Properties») — открывает панель свойств для редактирования параметров выделенного объекта.
«Стереть» («Erase») — удаляет объект из чертёжа AutoCAD.
«Копировать» («Copy») — запускает команду копирования. Пользователю нужно указать базовую точку (откуда берём), и точку вставки (куда ставим копию).
«Зеркало» («Mirror») — осуществляет запуск команды зеркального копирования. Пользователю надо выделить объект, указать две точки оси отражения, нажать «enter», и объект «отзеркалится».
«Подобие»
(«Offset») — запуск
команды построения концентрических
кругов, параллельных отрезков и кривых.
Пользователь задаёт расстояние
копирования и сторону, на которой
будет размещена такая копия по отношению
к оригиналу.
«Массив» («Array») — позволяет создавать множество копий объектов. Копии можно располагать вдоль прямой, в несколько рядов, по окружности.
«Перенести» («Move») — вызывает команду перемещения объекта с одного места чертежа на другое. Пользователь выделяет объект, указывает базовую точку (откуда берём) и вторую точку (куда ставим).
«Повернуть» («Rotate») — вызывает команду поворота объектов. Пользователь выделяет объект, указывает точку центра поворота и задаёт угол в градусах, на который объект следует повернуть.
«Масштаб» («Scale») — запуск команды AutoCAD, которая увеличивает или уменьшает объект в заданное количество раз.
«Обрезать» («Trim») — осуществляет
запуск команды обрезания объекта до
заданных границ.
«Удлинить» («Extend») — вызов команды удлинения объекта до заданных границ.
«Разорвать» («Break») — отрывает от объекта и удаляет кусок линии между двумя указанными точками, лежащими на исходном объекте.
«Cоединить» («Join») — преобразует два разобщённых линейных объекта, сходящихся в общей вершине, в единый объект — полилинию.
«Фаска» («Chamfer») — снимает фаску с угла, когда есть два отрезка с общей вершиной.
«Сопряжение» («Fillet») — снимает сопряжение с угла, когда есть два отрезка с общей вершиной.
«Расчленить» («Expload») — разбивает единые сложные объекты на составные части, которые становятся полностью независимыми. На самом деле слово «Expload» означает «Взорвать», а не «Расчленить», здесь имеет место ошибка перевода.
Строка
меню AutoCAD,
подменю «Редактировать» («Modify«). |
Меню AutoCAD «Окно» («Window«). |
Я использую только два подпункта из этого подменю:
«Закрыть» («Close») — закрывает окно текущего чертежа AutoCAD;
«Закрыть всё» («Close All») — закрывает окна всех открытых вAutoCAD чертежей.
Строка меню AutoCAD, подменю «Окно» («Window«). |
Меню
AutoCAD «Справка» («Help«). |
Подменю справка позволяет пользователю воспользоваться сервисом справки, для успешного решения возникших проблем при использовании программы AutoCAD.
Строка меню AutoCAD, подменю «Справка» («Window«). |
Что видишь, то и получаешь
28 февраля 1998 г.
Автор: Lynn Allen
Любой пользователь САПР скажет вам, что управление отображением вашего чертежа невероятно важен для процесса проектирования. AutoCAD предоставляет множество различных средства просмотра вашего рисунка, некоторые из которых более эффективны, чем другие.Этот месяц, мы рассмотрим наиболее часто используемые команды отображения и ознакомимся с ними. новые дополнения к AutoCAD R14.
Этот месяц,
мы рассмотрим наиболее часто используемые команды отображения и ознакомимся с ними.
новые дополнения к AutoCAD R14. Для тех из вас, кто пережил релизы R13c (которые написал один комедийный пользователь
«с то, что мы сейчас исправили»), вы обнаружили, что c4 наполнен некоторыми освежающими сюрпризами.
Одним из таких сюрпризов стали команды PAN и ZOOM в реальном времени. У нас есть великолепный
Благодарим драйвер HEIDI за эту новую возможность. Хотя панели инструментов Rtpan и Rtzoom
было утомительно загружать в наш чертеж (и после загрузки трудно сохранить),
они оказались отличными инструментами для перемещения по рисунку. R14 передвинул их
на стандартную панель инструментов (первоклассная недвижимость) и даже сделал их опцией по умолчанию
в команде ZOOM (для любителей командной строки). Вставьте новый щелчок правой кнопкой мыши
меню, и вы действительно оптимизировали свою производительность! Давайте взглянем. Открыть
рисунок, и мы можем масштабировать вместе.
(Звучит как пикап!)
К командам RTPAN и RTZOOM легко получить доступ, выбрав панель инструментов кнопки. Вы также можете найти их в раскрывающемся меню «Вид» в разделе «Масштаб».
При выборе инструмента Rtzoom на чертеже отображается увеличительное стекло.
область. Обратите внимание на знак + в правом верхнем углу и знак — в нижнем.
левый угол значка. Если вы удерживаете кнопку Pick при перемещении
курсор вверх, вы обнаружите, что увеличиваете увеличение вашего дисплея
(или УВЕЛИЧИТЬ). Точно так же, если вы удерживаете кнопку Pick при перемещении
курсор к нижней части дисплея, вы обнаружите, что вы уменьшаете
увеличение вашего дисплея (или уменьшение масштаба). Чтобы продолжить увеличение после
двигаясь до самого верха области рисования, поднимите устройство ввода,
поместите его в нижнюю часть дисплея и продолжайте, как и раньше. Продолжить это
процедуру до тех пор, пока вы не увеличите масштаб достаточно далеко (или пока вы не сожжете достаточно
калорий).
Если вы увеличите масштаб слишком сильно, вы обнаружите, что знак + исчезает.
означает, что вы достигли максимальной глубины масштабирования, сохраненной в памяти. Следовательно,
если вы слишком сильно уменьшите масштаб, вы обнаружите, что знак — исчезает, что указывает на
что вы достигли минимальной глубины увеличения, сохраненной в памяти. Ты должен сделать
некоторое серьезное масштабирование, прежде чем вы столкнетесь с любой из этих двух ситуаций. Вы будете
также обратите внимание, что RTZOOM увеличивает изображение в центре экрана.
Давайте посмотрим, что отображается в командной строке, когда вы с помощью команды RTZOOM.
Команда: RTZOOM.
Нажмите [Esc] или [Enter], чтобы выйти, или щелкните правой кнопкой мыши, чтобы активировать всплывающее меню.
Либо [Esc], либо [Enter] исключит вас из команды и оставит вас в
ваш текущий дисплей. Всплывающее меню — приятное дополнение R14, которое действительно делает
RTZOOM можно использовать.
Вы редко хотите увеличивать масштаб в центре дисплея, так что это
важно, чтобы вы могли легко переключиться в режим Rtpan. Щелкните правой кнопкой мыши, пока
в RTZOOM, и вы увидите меню курсора, как показано на рисунке 2.
При выборе Pan вы попадете в команду RTPAN, и появится значок руки. отображать на вашем экране. Удерживая кнопку Pick при перемещении курсора вокруг на экране будет динамически перемещать дисплей без изменения увеличение. Если вам нужно изменить масштаб, это легко сделать правой кнопкой мыши. и вернитесь в RTZOOM. Вы заметите, что старая команда PAN была заменена. с РТПАН. Я был удивлен, когда набрал псевдоним P для PAN и оказался в команда РТПАН. Взгляните на другие параметры в контекстном меню:
- Выход: Угадайте, что это делает!
- Окно масштабирования. Этот параметр переводит вас в популярный вариант окна Команда МАСШТАБ.
- Масштаб Предыдущий: Эта опция возвращает вас к последнему дисплею, который был на
перед вводом команды RTPAN или RTZOOM.
- Масштаб: этот параметр уменьшит масштаб, чтобы все ваши объекты отображаются на экране. До R14 это действие требовало регенерации рисунка (что может быть довольно болезненным в больших рисунках). Теперь ты будешь найдите Экстенты масштабирования такими же быстрыми, как перерисовка (Ура!). Вы также можете обратите внимание, что он немного отдаляется, чем раньше, поэтому объекты не на самом деле касаясь края дисплея (таким образом, гораздо легче увидеть их).
Вы также заметите, что RTZOOM является новейшим из набора значений по умолчанию в всегда популярная команда ZOOM. Итак, сколько различных значений по умолчанию может иметь команда? иметь? Команда ZOOM берет верх с тремя разными значениями по умолчанию.
Команда: МАСШТАБ
Все/Центр/Динамический/Границы/
Предыдущий/Масштаб (X/XP)/Окно/
<Реальное время>:
Если вы выбираете на экране, команда МАСШТАБ будет считать, что вы выбираете
окно (W не требуется).
Если вы наберете число, AutoCAD будет считать, что вы
с указанием коэффициента масштабирования (x или xp), и если вы нажмете [Enter], он запустит
вы в реальном масштабе времени (RTZOOM). Пока мы здесь, давайте быстро пробежимся
краткое изложение других параметров для тех, кто плохо знаком с AutoCAD или AutoCAD LT.
В чем разница между «Масштабирование всего» и «Масштабирование границ»? Увеличить Экстенты
будет уменьшаться до тех пор, пока не будут отображены все объекты на экране. Если у вас есть
маленький кружок на экране, и вы выполняете Масштабирование границ, AutoCAD будет масштабировать
в кругу. AutoCAD не будет заботиться о том, какие ограничения установлены при расчете.
отображение экстентов масштабирования. Zoom All, с другой стороны, уменьшит масштаб до
протяженности объектов или до пределов — в зависимости от того, что больше. Как напоминание,
пределы — это область вашего рисунка, которая покрыта сеткой. Помощь
указывает, что Zoom All всегда выполняет регенерацию, но я больше не
обнаружите, что это имеет место в R14 (что хорошо!).
Конечно, говорит
то же самое с экстентами Zoom. В файле справки также указано, что вы не можете выполнить
либо Zoom All, либо Zoom Extents прозрачно (из другой команды),
и это тоже неправда. У меня не было проблем с выполнением любого из них прозрачно.
Чтобы еще больше запутать вас, вы также обнаружите, что при работе в 3D кнопка Zoom All
фактически масштабирует до границ чертежа.
Масштаб Центр увеличивает масштаб относительно выбранной центральной точки. Вы будете попросить указать коэффициент увеличения или высоту. Меньшее значение для высота увеличивает увеличение, а большее значение уменьшает увеличение. Обычно это требует от меня слишком много работы (и размышлений), поэтому я склонен придерживаться для масштабирования через окно.
Я действительно удивляюсь, что ZOOM DYNAMIC все еще существует теперь, когда RTZOOM был
добавлен в палитру команд. Когда ZOOM DYNAMIC только вышел, он был таким
интересное дополнение к продукту. Я не знаю никого, кто до сих пор им пользуется («признайтесь
вверх, если вы делаете!).
ZOOM DYNAMIC использует окно просмотра, аналогичное тому, что показано в
Aerial Viewer для определения окончательного отображения. Кнопка Pick используется для управления
размер и положение окна просмотра. Окно просмотра перемещается в
правильное местоположение, и [Enter] выполняет масштабирование (хотя вы могли бы подумать, что окончательный
пик сделал бы так). Я мог бы масштабировать многие окна за то время, которое требуется
использовать ДИНАМИЧЕСКИЙ МАСШТАБ. Раньше мы использовали ДИНАМИЧЕСКИЙ МАСШТАБ, чтобы избежать болезненных,
длительные регенерации, но это уже не проблема.
МАСШТАБИРОВАНИЕ НАЗАД упоминалось ранее. Вы можете вернуться к 10 предыдущим зумам (если вы сможете вспомнить, что было на экране 10 зумов назад!).
МАСШТАБ МАСШТАБ имеет три разных параметра, в зависимости от используемого синтаксиса. Если
вы вводите прямое значение, например 2 или 4, AutoCAD будет использовать этот масштаб для
масштабирование относительно границ чертежа.
Например, значение 1 приведет к увеличению масштаба до
пределы рисунка. Значение 2 изменит увеличение
зум-объектив, через который вы смотрели, вдвое превышал значение. Значение меньше 1 на самом деле
отрывается от рисунка. AutoCAD использует центр границ чертежа как
центр конечного дисплея.
Вы также можете добавить X в конец указанного значения, что вызовет AutoCAD для увеличения относительно текущего отображения, а не всего чертежа. Например, Zoom 2X увеличит текущее изображение в два раза, а Zoom 4X увеличится в четыре раза. Нередко можно увидеть, как профессионал AutoCAD использует масштабирование. из 0,8x, чтобы немного вытянуть текущий дисплей. Эта практика была особенно популярен, когда Zoom Extents уменьшен до самого края отображения чертежа (до R14).
.
Таблица 1 . 1 дюйм = 1 фут 1/12 опыта 12 дюймов = 1 фут 1/24XP 14 дюймов = 1 фут 1/48 опыта 1=100 1/100 опыта 2=1 2 опыта 4=1 4 опыта |
А еще есть ZOOM XP.
Те из вас, кто хорошо разбирается в Paper Space, знают, что
этот параметр является ключом к успешному определению размеров листа. Вместо запуска
в болезненную диссертацию о бумажном пространстве, я попытаюсь подытожить. Один из
преимущество использования Paper Space заключается в возможности иметь более одного масштаба
коэффициент на чертеж. ZOOM XP используется для настройки коэффициентов масштабирования в вашем
видовые экраны. В таблице 1 указаны некоторые настройки XP для каждого коэффициента масштабирования.
По сути, вы возьмете значение, показанное слева (в единицах) в таблице 1 и разделив его на значение справа. Например: 1 дюйм = 1 фут. то же, что 1 = 12; 1 разделить на 12 равно 1/12, следовательно, 1/12 XP. Вы также можете использовать десятичный эквивалент.
Если вы настроили коэффициенты масштабирования области просмотра с помощью ZOOM XP и установили затемнение
коэффициент на 0 (или выберите параметр «Масштабировать по пространству листа» в Размерном стиле).
диалоговое окно), ваши размеры будут отображаться в указанном вами размере. Автокад
смотрит на фактор XP для каждого окна просмотра, чтобы убедиться, что все ваши размеры будут
отображать в том же размере.
Назад к Масштабированию
Вы проницательные мастера AutoCAD
могли заметить, что два параметра масштабирования больше не указаны в AutoCAD.
R14: Левый и Vмакс. Обе эти опции принимаются, если вы их введете,
но я бы не стал рассчитывать на их поддержку в будущих выпусках.
Масштабирование — основа проектирования в AutoCAD; следовательно, очень важно, чтобы вы это прекрасно понимаете. Столько разных способов управления дисплеем в ваших чертежах существуют — убедитесь, что вы используете лучший из них!
Масштабирование и панорамирование в AutoCAD
AutoCAD упрощает панорамирование, предлагая полосы прокрутки и панорамирование в реальном времени. При панорамировании в реальном времени (в отличие от панорамирования в реальном времени?) вы можете видеть объекты, движущиеся на экране, когда вы перетаскиваете мышь вверх и вниз или вперед и назад.
Конечно, движется точка обзора, а не объекты.Как панорамирование, так и масштабирование изменяют вид — текущее положение и увеличение изображения чертежа в AutoCAD. Каждый раз, когда вы масштабируете или панорамируете, вы устанавливаете новый вид. Вы можете назвать конкретное представление, чтобы вернуться к нему было легко.
Вы можете лучше чувствовать панорамирование и масштабирование рисунка, когда смотрите на рисунок. Нарисуйте несколько объектов на экране, откройте существующий чертеж или запустите образец чертежа в AutoCAD. Если вы еще этого не сделали, вы можете скачать примеры файлов. Образцы файлов AutoCAD LT можно найти здесь.
Колесная сделка
В AutoCAD есть различные команды и параметры для панорамирования и масштабирования — однако, если у вас есть мышь с колесиком, вам редко придется использовать другие методы, особенно при работе с 2D-чертежами. Если у вас нет мыши с колесиком, сбегайте и купите ее сейчас, потому что небольшая стоимость будет более чем компенсирована вашей повышенной производительностью.
Следующие три действия обычно достаточны почти для всех потребностей панорамирования и масштабирования:- Увеличение, уменьшение масштаба: Прокручивайте колесико прокрутки вперед и назад.
- Панорамирование: Удерживая колесо прокрутки, перемещайте мышь. (Колесо прокрутки также считается кнопкой.)
- Масштабирование до границ чертежа: Дважды щелкните колесо прокрутки. Этот метод особенно полезен, когда вы случайно нажали Enter в неподходящее время во время операции перемещения или копирования.
Использование колеса прокрутки (или средней кнопки мыши с тремя кнопками) для операций масштабирования и панорамирования зависит от значения малоизвестной системной переменной AutoCAD с именем MBUTTONPAN. Когда для MBUTTONPAN установлено значение по умолчанию 1, вы можете использовать колесо прокрутки или среднюю кнопку для панорамирования и масштабирования. Если система не была настроена, если вы измените MBUTTONPAN на 0, щелчок колеса прокрутки или средней кнопки мыши отобразит меню объектной привязки на курсоре, как это было в более ранних версиях AutoCAD.
Навигация по чертежу
Вы можете подумать, что AutoCAD предназначен исключительно для рисования, а иногда и для стирания. Если это так, вы можете быть удивлены, прочитав, что две наиболее часто используемые команды во всем AutoCAD — это «Панорама» и «Масштаб», хотя самая любимая — «Отменить». Вы можете найти эти две команды в паре удобных мест в AutoCAD:На панели навигации: На панели навигации есть кнопки масштабирования и панорамирования. Вы можете видеть правый верхний угол окна AutoCAD с панелью навигации в расположении по умолчанию, связанной с видовым кубом. ViewCube более полезен в трехмерном рисовании.
На панелях «Навигация» и «Навигация 2D» на вкладке «Вид» на ленте: Эти две панели содержат кнопку «Панорамирование» и раскрывающийся набор кнопок инструмента «Масштаб».
Это расположение не самое удобное для часто используемых команд — и, что еще хуже, эта панель может быть даже не видна. Чтобы отобразить его, необходимо щелкнуть правой кнопкой мыши в любом месте вкладки «Вид», выбрать «Показать панели», а затем нажать «Навигация».
Если вы в основном создаете 2D-чертежи, вы можете удалить некоторые инструменты просмотра, связанные с 3D, с панели навигации или отключить сам видовой куб либо на время сеанса рисования, либо навсегда. Выберите метод:
- Отключить кнопки навигации. Откройте меню панели навигации, щелкнув стрелку вниз в ее правом нижнем углу и отмените выбор штурвалов , орбита , и ShowMotion.
- Отключите ViewCube или панель навигации (или обе) в текущем окне просмотра. На панели «Пользовательский интерфейс» на вкладке «Вид» нажмите «Пользовательский интерфейс» и снимите флажок «Видовой куб» или «Панель навигации» или оба варианта.
- Отключите ViewCube навсегда. Откройте диалоговое окно «Параметры» (выберите «Параметры» в меню «Приложение» или введите «Параметры ») и выберите вкладку «3D-моделирование».
