Построение видов на чертеже: Тема 7 «Построение видов» (для специальности «Дизайн» СПО)

Способы построения видов на чертеже

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта.

Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл. 8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис. 86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем — параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху.)

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

Рис. 87. Построение видов способом внутреннего координирования объекта

Порядок построения изображений на чертежах

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу «Техническое черчение». (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

Содержание:
Способ построения изображений на чертежах

на основе анализа формы предмета
Последовательность построения видов на
чертежах
Построение вырезов на геометрических телах
Построение третьего вида
Графическая работа №5
05.02.2017
Цели:
закрепить знания учащихся по теме: «Построение проекций
точек на поверхности предмета»;
познакомить учащихся с построением изображений на
основе анализа формы предмета;
познакомить с последовательностью построения видов на
чертеже детали;
познакомить с построением вырезов на геометрических
телах;
освоить построение третьего вида;
научить применять последовательность построения видов на
чертеже детали с учётом анализа;
развивать пространственное представление и
пространственное мышление;
воспитывать аккуратность в построении чертежа.
05.02.2017
a’’
a’’’
Построить проекции
точки А на
изображениях видов
детали
a’
А
05.02.2017
Проекции какого геометрического тела представлены
на изображении?
Цилиндр
05.02.2017
Проекции какого геометрического тела представлены
на изображении?
Треугольная призма
Проекции какого геометрического тела представлены
на изображении?
Шестиугольная призма
Проекции какого геометрического тела представлены
на изображении?
Пирамида
05.02.2017
Мысленное расчленение предмета на составляющие его
геометрические тела называют анализом геометрической
формы
В основе формы деталей машин и механизмов находятся
геометрические тела, т.е. детали представляют собой
совокупность геометрических тел.
Треугольная
призма
Прямоугольная
призма
Цилиндр
Проанализируем форму данной детали
05.02.2017
Основание данной
детали (выделено
коричневым цветом)
представлено тремя
проекциями в виде
прямоугольников, что

соответствует
изображению
прямоугольной
призмы
05. 02.2017
Серым цветом условно
выделено другое
геометрическое тело,
представленное в виде
двух прямоугольников
и треугольника, что
соответствует
изображению
треугольной призмы
Из прямоугольной
призмы (основания
детали) удалено
геометрическое тело ,
проекции которого
представлены в виде
окружности и двух
прямоугольников , что
соответствует
изображению цилиндра
05.02.2017
Деталь
Заготовка
для детали
05.02.2017
Получение
детали методом
удаления
геометрических
тел
1. Анализ геометрической формы детали и её
симметричности.
05.02.2017
Предметы окружающие нас имеют форму
геометрических тел или представляют их сочетания
05.02.2017
Получение детали методом удаления геометрических тел
Удаление
прямоугольной
призмы
05.02.2017
Получение детали методом удаления геометрических тел
Удаление
прямоугольной
призмы
05.02.2017
Получение детали методом удаления геометрических тел
Удаление
цилиндра
05. 02.2017
Деталь
«Опора»
Чертёж детали «Опора»
05.02.2017
H
W
V
W
V
H
Все построения выполняются тонкими линиями.
Главный вид и вид сверху симметричны, на них
нанесены оси симметрии
05.02.2017
Главный вид
Вид слева
Вид сверху
Вырезы сначала показаны на главном виде.
Затем проекции вырезов строим на других видах с
помощью линий связи.
Элементы, которые на
данной проекции не
видимы, проводят
штриховыми линиями.
Изображения обводят
линиями, установленными
стандартом, и наносят
размеры
Линии невидимого контура
детали
Изображения геометрических тел, форма которых
усложнена вырезами
Заготовка
Проекции детали
Деталь
Форма вырезанной части
05.02.2017
?
Третью проекцию можно строить на основе
анализа формы предмета
05.02.2017
?
Построение третьей
проекции по двум данным
с помощью линий связи
Построение третьей проекции по двум данным с
помощью линий связи
05. 02.2017
1. Анализ геометрической формы детали и её
симметричности.
2. Выбор главного вида (вида спереди), вида сверху и
вида слева.
3. Выбор положения формата и масштаба изображения.
4. Установление рабочего поля чертежа: расчет и
построение габаритных прямоугольников,
проведение осей симметрии.
5. Построение очертания главного вида.
6. Построение очертания вида сверху.
7. Построение очертания вида слева.
8. Нанесение размеров.
9. Обводка контура изображения детали сплошной
толстой линией.
10.Заполнение основной надписи.
11.Проверка чертежа.
05.02.2017
ПОЛОЖЕНИЕ ФОРМАТА — ВЕРТИКАЛЬНОЕ
Расчёт рабочего поля чертежа по горизонтальному
направлению:
L – длина рабочего поля чертежа = 210 – (20 + 5) = 185
l – длина детали
a – ширина детали
M = L раб. поля — (210 – 25) – (l дет. + а дет.)
3
Расчёт рабочего поля чертежа по вертикальному
направлению:
H – высота рабочего поля чертежа = 297 – (5 + 5) = 287
h – высота детали
а – ширина детали
N = H раб. поля (297 – 10) – (h дет. + а дет.)
3
05.02.2017
l детали
M
a детали
M
N
a детали
N
h детали
N
M
05.02.2017
Вертикальное положение формата
ПОЛОЖЕНИЕ ФОРМАТА — ГОРИЗОНТАЛЬНОЕ
Расчёт рабочего поля чертежа по горизонтальному направлению:
L – длина рабочего поля чертежа = 297 – (20 + 5) = 272
l – длина детали
a – ширина детали
M = L раб. поля — (297 – 25) – (l дет. + а дет.)
3
Расчёт рабочего поля чертежа по вертикальному
направлению:
H – высота рабочего поля чертежа = 210 – (5 + 5) = 200
h – высота детали
а – ширина детали
N=
05.02.2017
H раб. поля (210 – 10) – (h дет. + а дет.)
3
Длина детали l
М
Ширина
детали a
М
N
Ширина
детали a
N
Высота
детали h
N
М
05.02.2017
Горизонтальное положение формата
05.02.2017

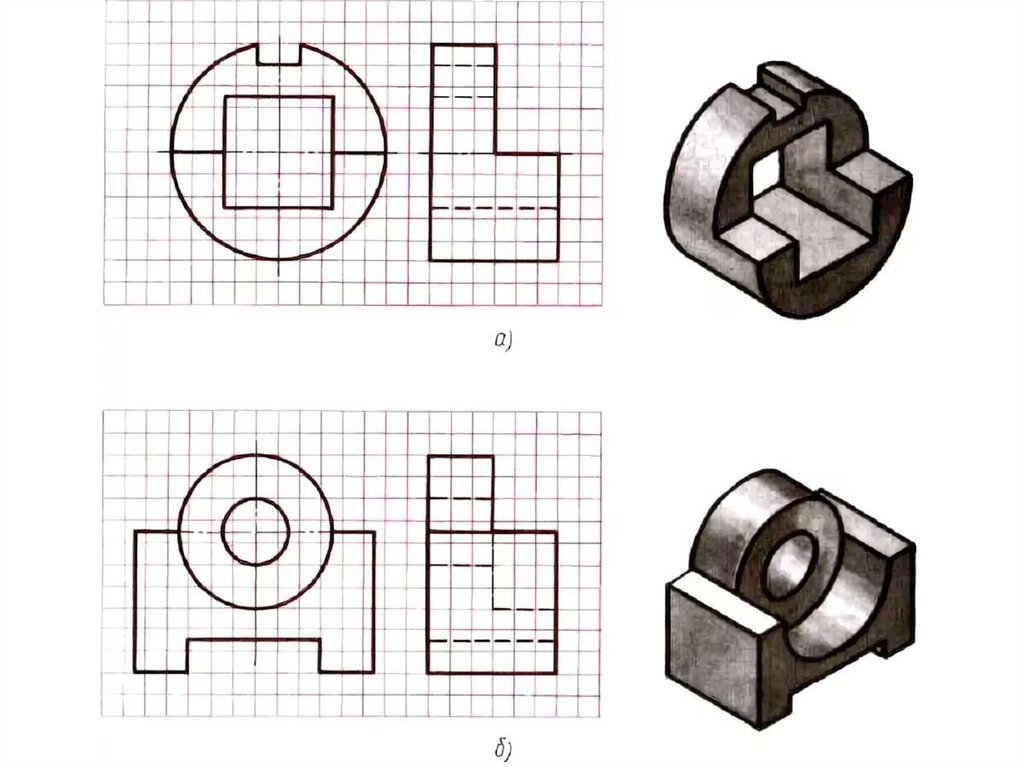

ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный вид ) и вид сверху (Рис. 115 а).
Задание: построить третий вид – вид слева
Вид
спереди
Вид
слева
Вид
сверху
ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный вид) и вид сверху (рис. 115 б)
Задание: построить третий вид – вид слева
Вид
Вид
спереди
Вид
сверху
слева
ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный вид) и вид слева (Рис. 115 в)
Задание: построить третий вид – вид сверху
Вид
Вид
спереди
слева
Вид
сверху
ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный вид) и вид сверху (рис. 115 д).
Построить третий вид – вид слева.
Вид
спереди
Вид
сверху
Вид
слева

English     Русский Правила

Чертежные виды и перспективы

Основные моменты обучения

• Определение функции инженерных чертежей
• Перечислите различные типы чертежей, используемых в производстве трубопроводной арматуры.
• Определите, для чего используются различные чертежи.

Монтажникам трубопроводов и обслуживающему персоналу необходимо базовое понимание инженерных печатных изданий и чертежей для установки и безопасного обслуживания трубопроводов на объекте. Следующая информация представлена ​​в качестве базовой основы для применения инженерных концепций к проектам трубопроводов.

1.1    Функция чертежей

Технический рисунок также называют «языком взгляда». Можно научиться однозначно и ясно изображать объекты, функции или устройства. Основная функция чертежа заключается в передаче информации от проектной группы строительной бригаде и представлении информации в удобном для чтения формате. В зависимости от передаваемой информации чертежи могут варьироваться от простого наброска от руки до подробной 3D-модели. В следующем списке указаны типы чертежей, обычно используемые в производстве трубопроводной арматуры:

• Архитектурные/строительные чертежи
• Общие чертежи общего вида
• Изометрические чертежи катушек
• Эскиз от руки
• Чертежи стандартных деталей
• 3D модель

1.

2    Формат чертежей

Архитектурные/строительные чертежи: Архитектурные чертежи представляют информацию об концептуальном проекте здания или сооружения. Примерами являются гражданские планы объекта, фасады зданий (внешний вид каждой стороны конструкции), чертежи фундамента и чертежи фасадов в разрезе, показывающие уровни чистых полов, уровни основных трубных эстакад и уровни чистых потолков.
Чертежи общего вида (GA): представляют собой ортогональные виды всего объекта, которые показывают взаимосвязь оборудования и трубопроводов с архитектурными/строительными чертежами. Обычно они являются управляющими справочными документами, на основе которых создаются другие чертежи трубопроводов. GA также используются другими специалистами, такими как электрики, для планирования своей работы, такой как прокладка кабелепровода, инструментальных трубок или электрических жгутов.
Изометрические чертежи: получены из чертежей общего вида и используются для разделения системы трубопроводов на меньшие управляемые катушки, которые подходят для предварительного изготовления. Для систем высокой чистоты, требующих прослеживаемости сварных швов, эти чертежи обычно используются в качестве карт сварных швов для записи положения сварных швов и того, какой сварщик их выполнил.
Наброски от руки: часто используется в полевых условиях для передачи или разъяснения незначительных моментов информации между инженерами и монтажниками трубопроводов. Монтажники трубопроводов также должны знать, как рисовать эскизы от руки, поскольку им может потребоваться вернуть информацию для обновления чертежей системы с изменениями, внесенными в полевых условиях.
Чертежи стандартных деталей: Эти чертежи используются для детализации стандартных повторяющихся требований, таких как проемы отверстий, поддержка кронштейнов или анкерные детали. Эти чертежи согласовывались с клиентом и хранились в центральном файле для справки в случае необходимости.
3D-модели: Появление компьютеров и пакетов САПР позволило проектировщикам моделировать все здание, технологическое оборудование и соединительные трубопроводы.

Основные моменты обучения

• Определение различных типов видов, используемых для представления чертежей
• Определить, что такое чертежи ортогональной проекции
• Определите, что такое изометрические чертежи
• Определите, что представляют собой развертки параллельных линий
• Определить чертежи развертки радиальной линии

В дополнение к различным форматам рисования существуют различные виды или перспективы, в которых можно рисовать форматы. Чаще всего используются ортогональная проекция и изометрическая проекция.

2.1    Ортографическая проекция

Ортографическая проекция широко используется для изготовления чертежей и чертежей конструкции, как показано на рис. 1. Ортогональные проекции представляют компонент или систему с помощью трех видов: вид сверху, вид сбоку и вид спереди. Другие виды, например вид снизу, используются для более полного изображения компонента или системы, когда это необходимо.

Рисунок 1 – Типичное орфографическое изображение здания

На рис. 2 показано, как получается каждое из трех представлений. Орфографическая проекция обычно рисуется в масштабе и показывает все компоненты в их правильном отношении друг к другу. Три вида, если они снабжены размерами и масштабом чертежа, содержат информацию, необходимую для изготовления или
. построить компонент или систему.

Рисунок 2 – Ортогональная проекция трех видов твердого объекта

2.2    Изометрическая проекция

Изометрическая проекция представляет единый вид компонента или системы. Вид обычно сверху и под углом 30°. Это обеспечивает более реалистичное трехмерное изображение. Как показано на рис. 3, это представление облегчает просмотр того, как выглядит система и как ее различные части или части связаны друг с другом. Изометрические проекции могут быть выполнены в масштабе или нет.

Рисунок 3 – Изометрический чертеж твердого объекта

Изометрические чертежи обычно используются для придания ясности сложным узлам труб с большим количеством деталей и различными компонентами трубопроводов. До внедрения САПР они обычно выполнялись в виде линейных изометрических изображений, как показано на рис. 4а, однако при умелом использовании пакетов 3D САПР, которые имеют обширные библиотеки компонентов, выполнение графической изометрии, как показано на рис. 4б, является относительно простой задачей.


Рисунок 4а – Линейная изометрия трубы. Рисунок 4b Изометрическая схема трубной катушки

2.3    Развертка параллельных линий

Развертка параллельных линий используется для разработки шаблонов квадратных, прямоугольных и цилиндрических форм (призм). Метод делит поверхность на серию параллельных линий, чтобы определить форму узора. На рисунке 5 ниже показано, как развивается параллельная линия усеченного цилиндра.
Окружность круга разделена на 12 равных пространств, которые вытянуты в виде справа. Параллельные линии дают нам длины хорд, которые проецируются на вытянутые хорды, которые представляют собой хорды на окружности цилиндра. Это дает нам ряд высот, которые соединяются от руки, чтобы дать истинное развитие формы поверхности цилиндра. По сути, это «развертывание» цилиндрической формы из трех измерений в два измерения.

Рисунок 5 – Развертка параллельных линий усеченного цилиндра

Развертка параллельных линий используется для разработки моделей труб, призм и любой цилиндрической формы. Развертку рисунка можно нанести непосредственно на плоскую металлическую пластину. Затем металлу придают форму. Выкройки часто превращают в шаблоны с использованием бумаги или тонкой листовой стали. На формованной стандартной трубе шаблон становится оберткой вокруг шаблона, и его можно использовать снова и снова. Часто размеры цилиндрических труб выходят за пределы доступных на складе труб. В этом случае цилиндр необходимо сформировать из плоской пластины, используя выкройку для придания требуемой формы.

2.4    Развитие радиальной линии

Радиально-линейный метод разработки паттерна используется для разработки паттернов объектов, имеющих сужающуюся форму с линиями, сходящимися к общей точке, называемой точкой вершины. В методе радиальных линий используется ряд радиальных образующих линий, проведенных из общей точки вершины, для создания заданного рисунка или формы. Развертка радиальной линии используется для конических форм, то есть там, где форма сходится к точке вершины (на рабочем расстоянии).

Рисунок 6 – Радиальная развертка усеченного конуса
На рисунке 6 выше показано, как завершается развитие радиальной линии усеченного конуса. Нарисованы две дуги, используя вершину в качестве центральной точки, основание конуса в качестве внешнего радиуса и основание усеченного конуса в качестве внутреннего радиуса. Конус разделен на 12 равных участков, отмеченных 12 раз вдоль большей дуги. Затем они присоединяются к вершине, чтобы придать истинную форму поверхности усеченного конуса. Этот метод рисования часто используется для разработки моделей трубных редукторов или больших конических бункеров.

• Набросок от руки 3 орфографических изображения стола.
• Нарисуйте и вырежьте развертку параллельной линии для цилиндра диаметром 60 мм, усеченного под углом 45º к его оси.

Название	Автор	Арт. Код
Вводный инструктаж, « Кодекс поведения и рекомендации по охране труда и технике безопасности »	СОЛАС
Базовая сварка и изготовление	Вт Кеньон	ISBN 0-582-00536-L
Основы технологии производства и сварки	Ф.Дж. М. Смит	ISBN 0-582-09799-1
Процессы, методики и материалы семинара , 3-е издание, Elsevier Science & Technology	Черный, Брюс Дж. 2004	ISBN-13: 9780750660730
Новые инженерные технологии	Лоуренс Смит и Лиам Хеннесси	ISBN 086 1674480



Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/pipefitting/word/M5_U1_Drawing%20methods%20and%20types.doc

Если вы являетесь автором приведенного выше текста и не согласны чтобы поделиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в законе об авторском праве США), отправьте нам электронное письмо, и мы быстро удалим ваш текст. Добросовестное использование — это ограничение и исключение исключительного права, предоставленного авторским правом автору творческого произведения. В законе США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, библиотечное архивирование и стипендию. Он предусматривает законное нелицензионное цитирование или включение материалов, защищенных авторским правом, в работу другого автора в соответствии с четырехфакторным тестом баланса. (источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, имеет общий характер и цель, которая является чисто информативной и по этой причине ни в коем случае не может заменить совет врача или квалифицированного лица на законных основаниях профессия.

Тексты являются собственностью их соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами со студентами, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Объяснение архитектурных чертежей: планы, фасады и разрезы | AKA Insight

Введение: Руководство клиента по архитектурным чертежам

Мы будем использовать модель Air Jordan XXXI, чтобы научить вас понимать четыре основных архитектурных чертежа, чтобы вы могли понять, из чего состоит ваш строительный проект. Чертеж архитектурного плана предлагает взгляд на пространство с высоты птичьего полета. Четыре дополнительных представления предоставляют дополнительную информацию о вашем пространстве.

Pro-Tip: Технический рисунок, чертёж или чертеж — все они относятся к одному и тому же и визуально сообщают, как что-то функционирует или устроено.



Планы крыш

Планы крыш предлагают вид с высоты птичьего полета строения, в данном случае дома. Планы крыш определяют кровельный материал, пересекающиеся компоненты и окружающие области, такие как палуба, патио или земля под ними. Планы крыши необходимы, если есть строительство, чтобы изменить аспект крыши.

Планы

Отправной точкой для навигации по помещениям являются планы, также называемые планами этажей, которые обобщают информацию о комнате. Планы рисуются под углом вниз, чтобы показать, как комнаты соотносятся друг с другом. Стены «вырезаны» на высоте 5 футов над полом, чтобы зафиксировать толщину стен, окон, дверных проемов, шкафов, сантехники и бытовой техники. Мебель и отделка пола также могут быть показаны на планах.

Подсказка: Северное направление плана — вверху листа плана или влево.

Совет: Архитекторы и дизайнеры для ясности разделяют разные типы информации на разные планы.



Детальный план и подробные планы

Детальный план имеет больший масштаб, чем приведенный выше план. Увеличенный вид позволяет более четко передать больше информации о конкретной области или комнате.



Чертежи фасадов

Фасадные чертежи иллюстрируют вертикальные поверхности пространства. Те же элементы вида сверху представлены спереди. Фасады изображают расположение элементов на одной стене. Масштаб обычно совпадает с масштабом Детальных планов.

Совет: Более толстые линии по краям вида чертежа указывают на то, что стена, пол или потолок являются линиями разреза.



Чертежи в разрезе

Чертежи в разрезе представляют собой МРТ-сканирование здания. Вид в разрезе прорезает стены и пол по вертикали, чтобы показать, как строительные материалы соединяются, и как области соотносятся в пространстве.



Детали сечения

Детали сечения представляют собой увеличение определенной части чертежа сечения. Увеличенный вид предоставляет больше информации о строительной сборке.

Детали

Чертежи деталей увеличиваются так близко, что вы можете видеть поры и фолликулы здания. Архитектор использует эти рисунки, чтобы показать, как детали подходят друг к другу, уточняя материалы и отношения. Эти детали могут быть специфическими для вашего проекта, отраслевыми стандартами или требованиями кода, или сборками, являющимися собственностью вашего архитектора, для достижения их уровня качества проектирования.



Трехмерные чертежи

Трехмерные линейные чертежи необходимы для набора чертежей. Это линейные рисунки, которые не отражают каждую деталь; вместо этого они передают сложные пространственные отношения, скрытые в двумерных планах, разрезах и фасадах. Кроме того, 3D-чертежи очень эффективно вовлекают вас, клиента, в проект.



Обзор: план, фасад, разрезы + детали и трехмерные чертежи

• Планы — это горизонтальные виды — вы смотрите вниз на землю.
• Фасад и разрез вертикальны — вы смотрите прямо перед собой.
• Планы и разрезы сосредоточены на вертикальном «разрезе» — МРТ.
• Фасады иллюстрируют плоские вертикальные плоскости.
• Детали = увеличение
• 3D = версия фотографии в виде штрихового рисунка

Резюме: планы, разрезы, фасады и чертежи деталей: их определение и назначение

Изображения Air Jordan	Имя чертежа	Куда вы смотрите?	Назначение	Подходящие чертежи
	Планы	Планы представляют собой плоский вид сверху или снизу.	Планы показывают, как комнаты связаны друг с другом в пространстве.
	Детальный план и детальные планы	Детальные планы представляют собой увеличенный плоский вид, также вид сверху.	Подробные планы показывают более подробную информацию о том, что находится в этой области.
	Фасады	Фасады — это плоские виды стены, как будто вы смотрите прямо вперед.	Высота показывает высоту объектов и их положение относительно друг друга на стене.
	Разрезы или поперечные сечения	Разрезы — это плоские изображения, разрезающие пространство подобно тому, как МРТ создает изображения тела. Поперечные сечения относятся к сечениям всего здания.	Секции показывают, как комнаты и материалы сочетаются друг с другом.
	Детали	Плоский вид крупным планом.	Детали показывают, как материалы сочетаются друг с другом.
	3D виды БОНУС!	Трехмерное представление пространственных отношений.	3D-изображения иллюстрируют сложные пространственные отношения. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
