PnP/PCI Configurations. Собираем компьютер своими руками

PnP/PCI Configurations

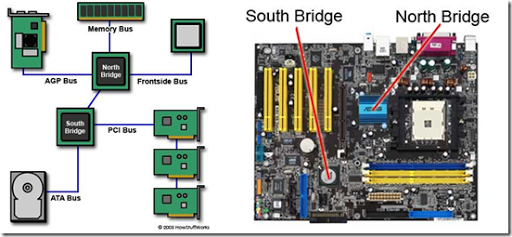

В этой секции представлены параметры, с помощью которых можно настроить распределение обработчиков прерываний на каждый из PCI-слотов, привязать прерывание к видео– или USB-адаптеру и т. д.

• Reset Configuration Data. Позволяет автоматически перераспределять ресурсы между подключенными к слотам расширений устройствами при каждой перезагрузке компьютера. Иногда таким образом можно устранить проблему некорректной работы устройства, которое было подключено недавно или физически удалено из слота расширения. Если присвоить данному параметру значение Disabled, то настроенная привязка прерываний к конкретному слоту расширений будет постоянно сохраняться в CMOS-памяти.

• Resources Controlled By. Служит для настройки механизма распределения прерываний между устройствами. При установке значения Manual становится активным параметр IRQ Resources, с помощью которого можно выполнить привязку к PCI-устройствам.

По умолчанию параметр Resources Controlled By имеет значение Auto(ESCD), и BIOS автоматически назначает прерывания установленным устройствам.

• PCI/VGA Palette Snoop. Предназначен для синхронизации цвета видеокарты и цвета карты захвата изображения, если таковая установлена. Активировать этот параметр (значение Enabled) рекомендуется, только если при захвате видеоизображения цвета отображаются некорректно. В остальных случаях для данного параметра следует установить значение Disabled.

• Assign IRQ For VGA. C его помощью можно зарезервировать одно из свободных прерываний под нужды видеокарты (значение Enabled). Если в компьютере установлено много PCI-устройств, лучше присвоить этому параметру значение Disabled, поскольку современные видеокарты не нуждаются в отдельном прерывании.

• Assign IRQ For USB. Позволяет зарезервировать одно из свободных прерываний под USB-контроллер (значение Enabled).

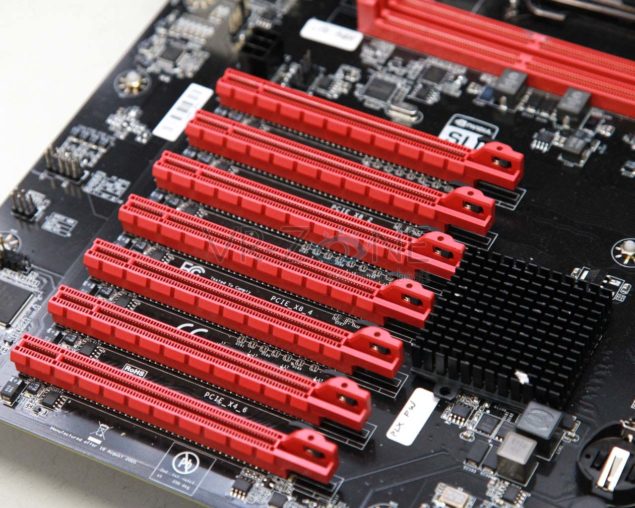

• PCI 1/5 Assignment. Служит для назначения одного из прерываний устройству, установленному в первый или пятый PCI-слот. По умолчанию имеет значение Autо, возможны варианты 3, 4, 5, 7, 9, 10, 11, 12, 14 и 15.

• PCI 2/6 Assignment. Позволяет назначить одно из прерываний устройству, установленному во второй или шестой PCI-слот. По умолчанию присвоено значение Auto, возможны также 3, 4, 5, 7, 9, 10,

11, 12, 14 и 15.

• PCI 3 Assignment. C его помощью можно назначить одно из прерываний устройству, установленному в третий PCI-слот. По умолчанию имеет значение Auto, можно также выбрать 3, 4, 5, 7, 9, 10, 11, 12, 14 и 15.

• PCI 4 Assignment. Служит для назначения одного из прерываний устройству, установленному в четвертый PCI-слот. По умолчанию установлено значение Auto, возможные варианты 3, 4, 5, 7, 9, 10, 11

, 12, 14 и 15.

Данный текст является ознакомительным фрагментом.

Настройки BIOS Award. Раздел PnP/PCI Configuration Setup.

BIOS

Здесь дано описание содержания и настроек раздела PnP/PCI Configuration Setup BIOS AWARD.

Настройки BIOS Award. Раздел PnP/PCI Configuration Setup. Здесь описаны значения пунктов меню BIOS AWARD и рекомендации по их правильной настройке.

PNP OS Installed (установлена ли операционная система с поддержкой режима Plug&Play?) — Установить Yes, если операционная система поддерживает Plug&Play (например, Windows 95) и No в противном случае.
Resources Controlled By (как управляются ресурсы) — Если выбрано AUTO, то BIOS сам автоматически назначит прерывания и каналы DMA всем устройствам, подключенным к шине PCI и эти параметры не будут появляться на экране. В противном случае все эти параметры следует установить вручную. В некоторых вариантах BIOS этот параметр может устанавливаться индивидуально для каждого PCI слота и выглядеть так: Slot 1 IRQ, Slot 2 IRQ и т.д.
Reset Configuration Data (сброс конфигурационных данных) — Рекомендуется устанавливать его в Disabled. При установке Enabled BIOS будет очищать область Extended System Configuration Data (Расширенные данные о конфигурации системы — ESCD), в которой хранятся данные о конфигурировании BIOS`ом системы, поэтому возможны аппаратные конфликты у «брошенных» таким образом на произвол судьбы устройств.

IRQ n Assigned to (прерывание с номером n назначено на…) — Каждому прерыванию системы может быть назначен один из следующих типов устройств:
Legacy ISA (классические ISA карты) — Обычные карты для ISA, такие как модемы или звуковые карты без поддержки Plug&Play. Эти карты требуют назначения прерываний в соответствии с документацией на них.
PCI/ISA PnP (устройства для шины PCI или устройства для шины ISA с поддержкой Plug&Play) — этот параметр устанавливается только для устройств на шине PCI или ISA карт с поддержкой Plug&Play.
DMA n Assigned to (канал DMA с номером n назначен на…) — Каждому каналу DMA системы может быть назначен один из следующих типов устройств:
Legacy ISA (классические ISA карты) — Обычные карты для ISA, такие как модемы или звуковые карты без поддержки Plug&Play. Эти карты требуют назначения каналов DMA в соответствии с документацией на них.
PCI/ISA PnP

(устройства для шины PCI или устройства для шины ISA с поддержкой Plug&Play) — этот параметр устанавливается только для устройств на шине PCI или ISA карт с поддержкой Plug&Play.
PCI IRQ Activated by (прерывания активизируются по …) — Параметр может принимать значения:
Level (уровень) — контроллер прерываний реагирует только на уровень сигнала.
Edge (перепад) — контроллер прерываний реагирует только на перепад уровня сигнала.
PCI IDE IRQ Map to (прерывания контроллера IDE на PCI отображаются на…) — позволяет освободить прерывания, занимаемые контроллером IDE на шине PCI в случае его отсутствия (или запрещения) на материнской плате и отдать их устройствам на шине ISA. Стандартные прерывания для ISA — IRQ 14 для первого канала и IRQ 15 для второго канала. Может принимать значения
PCI IDE IRQ mapping (используется для PCI IDE)
PC AT (ISA) (используется для ISA)
PCI Slot IDE 2nd Channel (2-ой канал контроллера PCI IDE) — разрешает или запрещает 2-ой канал контроллера IDE. Запрещение параметра используется для освобождения прерывания, занятого 2-ым каналом в том случае, если ко второму каналу ничего не подключено. Может принимать значения:
Enabled — разрешено
Disabled — запрещено
IRQ n Used By ISA (прерывание n используется на шине ISA) — Параметр совпадает с IRQ n Assigned to и может принимать значения:
No/ICU (нет/конфигурационная утилита для ISA) — если установлено это значение, то BIOS может распоряжаться этим прерыванием по своему усмотрению. Для DOS настройка параметров в этом случае может также выполняться с помощью программы ISA Configuration Utility от Intel.

Yes (да) — означает принудительное освобождение прерывания для какой-либо карты на шине ISA, не поддерживающей режим Plug&Play. Рекомендуется всегда указывать Yes для таких карт и нужных им прерываний, так как в противном случае BIOS может назначить прерывание, жестко используемое какой-либо картой на ISA, другой карте, что может вызвать даже прекращение нормальной работы компьютера.
DMA n Used By ISA (канал DMA n используется на шине ISA) — Параметр совпадает с DMA n Assigned to и может принимать значения:
No/ICU (нет/конфигурационная утилита для ISA) — если установлено это значение, то BIOS может распоряжаться этим каналом DMA по своему усмотрению. Для DOS настройка параметров в этом случае может также выполняться с помощью программы ISA Configuration Utility от Intel.

Yes (да) — означает принудительное освобождение канала DMA для какой-либо карты на шине ISA, не поддерживающей режим Plug&Play. Рекомендуется всегда указывать Yes для таких карт и нужных им каналом DMA, так как в противном случае BIOS может назначить канал, жестко используемый какой-либо картой на ISA, другой карте, что может вызвать даже прекращение нормальной работы компьютера.
ISA MEM Block BASE (базовый адрес блока памяти для ISA) — Некоторые карты для шины ISA требуют доступа к памяти, расположенной на такой карте по определенным адресам. Поэтому и возникла необходимость в этом параметре BIOS. Может принимать значения:
No/ICU (нет/ICU) — оставляет управление этим параметром на усмотрение BIOS или программы ICU.
C800, CC00, D000, D400, D800 и DC00 — указывается адрес блока памяти. Кроме этого, появляется дополнительный параметр ISA MEM Block SIZE (размер блока памяти), который нужен в том случае, если таких ISA карт несколько и этот параметр может принимать значения 8K, 16K, 32K, 64K
Onboard AHA BIOS (BIOS встроенного SCSI контроллера Adaptec) — параметр разрешает/запрещает выполнение BIOS встроенного SCSI контроллера и тем самым разрешает/запрещает работу встроенного SCSI контроллера. Параметр может принимать значения:
AUTO (автоматически) — Разрешен поиск SCSI контроллера Adaptec и запуск BIOS для него.
Disabled (запрещено) — Устанавливается в это значение при отсутствии SCSI карты.
ONB AHA BIOS First (Запуск BIOS контроллера Adaptec первым) — параметр разрешает/запрещает запуск BIOS встроенного контроллера Adaptec до запуска любого другого SCSI контроллера. Может принимать значения:
Yes — разрешено
No — запрещено
ONB SCSI SE Term. (Терминаторы встроенного контроллера SCSI) — параметр разрешает/запрещает подключение нагрузочных резисторов (терминаторов) на встроенном контроллере SCSI. Может принимать значения:
Enabled — разрешено
Disabled — запрещено
ONB SCSI LVD Term. (Терминаторы встроенного контроллера SCSI LVD) — параметр разрешает/запрещает подключение нагрузочных резисторов (терминаторов) на встроенном контроллере SCSI LVD. Управление этим параметром позволяет увеличить длину соединительного SCSI кабеля до 25 метров. Может принимать значения:
Enabled — разрешено
Disabled — запрещено
SYMBIOS SCSI BIOS или NCR SCSI BIOS — Разрешение на поиск SCSI контроллера на базе микросхемы NCR 810, используемого, например, в карте ASUS SC-200. Параметр может принимать значения:
AUTO (автоматически) — Разрешен поиск SCSI контроллера и запуск BIOS для него.
Disabled (запрещено) — Устанавливается в это значение при отсутствии SCSI карты.
PCI Latency Timer (таймер задержки на PCI) — Устанавливает максимальное время (в тактах частоты шины) в течении которого устройство на шине PCI может удерживать шину в том случае, если другое устройство требует доступа к шине. Допустимый диапазон изменения этого параметра — от 16 до 128 с шагом, кратным 8. Значение параметра следует изменять осторожно, так как оно зависит от конкретной реализации материнской платы.
USB IRQ (прерывание шины USB) — параметр разрешает или запрещает назначение прерывания для контроллера шины USB. Поскольку в компьютере часто не хватает прерываний, разрешать этот параметр следует только при наличии устройства на шине USB в системе. Может принимать значения:
Enabled — разрешено
Disabled — запрещено
VGA BIOS Sequence (последовательность загрузки BIOS видеокарт) — определяет, BIOS какой видеокарты будет загружаться первым, AGP видеокарта или PCI. Устанавливать значение этого параметра имеет смысл только в случае установки в компьютере нескольких видеокарт. Может принимать значения:
PCI/AGP — сначала BIOS PCI видеокарты, затем AGP
AGP/PCI — сначала BIOS AGP видеокарты, затем PCI
USB Keybord Support Via (поддержка USB клавиатуры через …) — параметр позволяет установить, на кого возлагается поддержка USB клавиатуры — на BIOS или операционную систему. Поскольку не все операционные системы поддерживают USB, рекомендуется оставлять значение BIOS. Может принимать значения:
OS — поддержка через операционную систему
BIOS — поддержка через BIOS

Поделитесь этим постом с друзьями:

↑Как установить такие кнопки?↑

Добавь меня в друзья:

BIOS
Без рубрики
Видеотехника
Восстановление системы
Диагностика компьютера
Компьютерные игры
Настройка Windows
Настройка сетей и соединений
Обслуживание компьютера.
Принтеры и МФУ
Ремонт ПК и ноутбуков
Сервисы и ресурсы интернета
Электроника

Идентификаторы для устройств PCI — драйверы Windows

Редактировать

Твиттер LinkedIn Фейсбук Электронная почта

Статья
08.04.2022
2 минуты на чтение

Важно

Список известных идентификаторов, используемых в устройствах PCI, можно найти в репозитории идентификаторов PCI. Чтобы перечислить идентификаторы в Windows, используйте pnputil/enum-devices/bus PCI/deviceids .

Ниже приведен список форматов строки идентификации устройства, которые драйвер шины PCI использует для сообщения идентификаторов оборудования. Когда диспетчер Plug and Play (PnP) запрашивает у драйвера идентификаторы оборудования устройства, драйвер шины PCI возвращает список идентификаторов оборудования в порядке возрастания общности.

 PCI\VEN_v(4)&DEV_d(4)&SUBSYS_s(4)n(4)&REV_r(2)
PCI\VEN_v(4)&DEV_d(4)&SUBSYS_s(4)n(4)
PCI\VEN_v(4)&DEV_d(4)&REV_r(2)
PCI\VEN_v(4)&DEV_d(4)
PCI\VEN_v(4)&DEV_d(4)&CC_c(2)s(2)p(2)
PCI\VEN_v(4)&DEV_d(4)&CC_c(2)s(2)

Где:

v(4) — четырехзначный идентификатор, назначенный PCI SIG для поставщика устройства, где термин устройство после использования PCI SIG относится к конкретной микросхеме PCI. Как указано в ограничениях на публикацию, 0000 и FFFF являются недопустимыми кодами для этого идентификатора.
d(4) — четырехзначный идентификатор устройства, определяемый производителем.
s(4) — четырехзначный идентификатор подсистемы, определяемый поставщиком.
n(4) — четырехзначный идентификатор поставщика подсистемы, назначенный PCI SIG. Как указано в ограничениях на публикацию, 0000 и FFFF являются недопустимыми кодами для этого идентификатора.
r(2) — двухсимвольный номер версии.
c(2) — это двухсимвольный код базового класса из пространства конфигурации.
s(2) — двухсимвольный код подкласса.
p(2) — код интерфейса программирования.

Примеры

Примечание

В этих примерах вам потребуется заменить замещающие значения SUBSYS на 00000000 . Как упоминалось ранее, 0000 недействителен для идентификаторов v(4) и n(4).

Ниже приведен пример идентификатора оборудования для видеоадаптера на портативном компьютере. Формат этого идентификатора оборудования: PCI\VEN_v(4)&DEV_d(4)&SUBSYS_s(4)n(4)&REV_r(2):

PCI\VEN_1414&DEV_00E0&SUBSYS_00000000&REV_04

Ниже приведен идентификатор оборудования для видеоадаптера из предыдущего примера с удаленной информацией о версии. Формат этого идентификатора оборудования: PCI\VEN_ v(4) &DEV_ d(4) &SUBSYS_ s(4)n(4).

PCI\VEN_1414&DEV_00E0&SUBSYS_00000000

Примечание

В Windows 10 некоторые идентификаторы, которые ранее отображались в списке идентификаторов оборудования, теперь отображаются в списке совместимых идентификаторов.

Сообщение о совместимых идентификаторах

Ниже приведен список форматов строк идентификации устройства, которые драйвер шины PCI использует для сообщения о совместимых идентификаторах. Разнообразие этих форматов обеспечивает значительную гибкость при указании совместимых идентификаторов. Драйвер шины PCI создает список совместимых идентификаторов на основе информации, которую драйвер может получить от устройства. Когда диспетчер PnP запрашивает у драйвера совместимые идентификаторы устройства, драйвер шины PCI возвращает список совместимых идентификаторов в порядке убывания совместимости.

 PCI\VEN_v(4)&DEV_d(4)&REV_r(2)
PCI\VEN_v(4)&DEV_d(4)
PCI\VEN_v(4)&CC_c(2)s(2)p(2)
PCI\VEN_v(4)&CC_c(2)s(2)
PCI\VEN_v(4)
PCI\CC_c(2)s(2)p(2)&DT_d(4) (применяется только к устройству PCI Express)
PCI\CC_c(2)s(2)p(2)
PCI\CC_c(2)s(2)&DT_d(4) (применяется только к устройству PCI Express)
PCI\CC_c(2)s(2)

Где:

Определения следующих полей в совместимом идентификаторе идентичны определениям соответствующих полей, используемых в идентификаторе оборудования: v(4) , r(2) , c(2) , s(2) и p(2) .
d(4) в поле DEV_ d(4) — это четырехзначный идентификатор устройства, определенный производителем.
d(4) в поле DT_ d(4) — четырехзначный тип устройства, как указано в спецификации PCI Express Base.

Для примера адаптера дисплея на портативном компьютере любой из следующих совместимых идентификаторов будет соответствовать информации в файле INF для этого адаптера:

 PCI\VEN_1414&DEV_00E0&REV_04
PCI\VEN_1414&DEV_00E0
PCI\VEN_1414&DEV_00E0&REV_04&CC_0300
PCI\VEN_1414&DEV_00E0&CC_030000
PCI\VEN_1414&DEV_00E0&CC_0300
PCI\VEN_1414&CC_030000
PCI\VEN_1414&CC_0300
PCI\VEN_1414
PCI\CC_030000
PCI\CC_0300

Обратная связь

Просмотреть все отзывы о странице

План 9 /sys/man/3/pnp

Это устройство обеспечивает ограниченный интерфейс к шине PCI и штепсельной вилке.

Устройства ‘n’ Play ISA.

Интерфейс PCI

Устройства PCI логически адресуются по номеру шины, номер на этой шине и номер функции внутри устройства. набор всех таких функций устройства может быть пронумерован путем обхода каталог /dev/pci; драйвер обслуживает два файла для каждой функции. Это управляющий файл (/dev/PCI/ автобус . Дев . fn ctl), который можно прочитать для текстового резюме функции устройства и «сырой» файл (/dev/pci/ bus . dev . fn raw) который может использоваться для чтения или записи необработанного содержимого конфигурации PCI. космос.

Первое поле контрольного файла PCI содержит класс, подкласс и значения интерфейса программирования для функции устройства, выраженные как двузначные шестнадцатеричные значения, разделенные точками. Второй поле содержит идентификатор поставщика и идентификатор устройства, каждый в виде 4-значного шестнадцатеричного числа, разделены косой чертой. Третье поле — это соответствующая строка прерывания в десятичном формате. Остаток строки перечисляет все действительные регистры базового адреса для функции, используя два поля для каждого. В первом поле индекс после регистра следует двоеточие, а затем значение регистра сам. Следующее поле дает связанный размер памяти (или пространство ввода-вывода), отображаемое регистром.

Подключи и работай

Устройства Plug ‘n’ Play ISA обнаруживаются путем отправки фиксированного `unlock’ последовательность через порт ввода-вывода, а затем чтение данных из другого порт. Алгоритм арбитража используется для разделения отдельных карточки и перечисляйте их по очереди. Каждой карте присваивается уникальный номер, называемый CSN, в диапазоне от 1 до 255 в качестве результат перечисления. Карты также имеют фиксированную 64-битную идентификацию. номер, установленный производителем, который используется арбитражем Алгоритм разрешения конфликтов. Первые 32 бита описывают тип карты, а вторые 32 бита образуют серийный номер для конкретного экземпляра этого типа карты. При форматировании текстуально это выглядит как 3 буквы верхнего регистра (обычно представляющие производителя), за которыми следуют 4 шестнадцатеричных цифры, затем точка, затем 8 шестнадцатеричных цифр. Подстрока перед точкой — это тип карты, а подстрока после точки — серийный номер.

Алгоритм перечисления необходимо включить, указав номер порта для записи последовательности разблокировки. Это можно настроить выполняться во время загрузки, добавляя строку, подобную следующей до plan9.ini :


	pnp0=порт=0x203

Здесь следует выбрать порт, чтобы он не конфликтовал ни с какими существующими устройствами. Он должен быть в диапазоне 0x203–0x3ff. В качестве альтернативы можно использовать следующую команду:


	эхо-порт 0x203 >/dev/pnp/ctl

Обратите внимание, что побочным эффектом перечисления PnP является сброс конфигурации состояние всех таких карт; любые настройки, сделанные Plug and Play БИОС будет потерян.
