Что такое PCI Express. Что такое PCI Express Работает pci express порт
WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.
На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.
PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое устройство подключается к общему коммутатору отдельным соединением.
Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих PCI контроллеров могут быть легко доработаны для использования шины PCI Express.

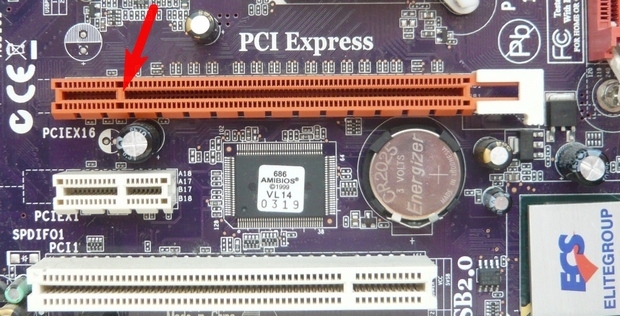

Слоты PCI Express и PCI на материнской плате
Кроме этого, шина PCI Express поддерживает такие новые возможности как:
- Горячее подключение устройств;
- Гарантированная скорость обмена данными;
- Управление потреблением энергии;
- Контроль целостности передаваемой информации;
Как работает шина PCI Express
Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение.
При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.

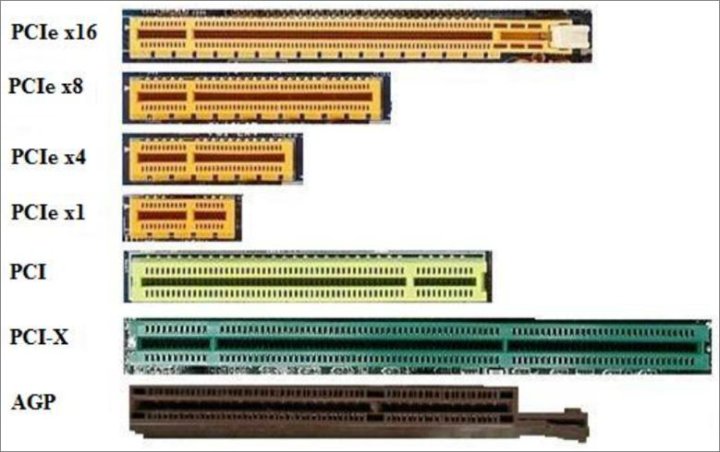

Наглядная демонстрация размеров слота PCI Express
При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.
Пропускная способность PCI Express зависит от количества линий и версии шины.
В одну/обе стороны в Гбит/с | |||||||
Количество линий | |||||||
PCIe 1. 0 | 2/4 | 4/8 | 8/16 | 16/32 | 24/48 | 32/64 | 64/128 |
| PCIe 2.0 | 4/8 | 8/16 | 16/32 | 32/64 | 48/96 | 64/128 | 128/256 |
| PCIe 3.0 | 8/16 | 16/32 | 32/64 | 64/128 | 96/192 | 128/256 | 256/512 |
| PCIe 4.0 | 16/32 | 32/64 | 64/128 | 128/256 | 192/384 | 256/512 | 512/1024 |
Примеры PCI Express устройств
В первую очередь PCI Express используется для подключения дискретных видеокарт. С момента появления данной шины абсолютно все видеокарты используют именно ее.
Видеокарта GIGABYTE GeForce GTX 770
Однако это далеко не все что умеет шина PCI Express. Ее используют производители других комплектующих.
Звуковая карта SUS Xonar DX
SSD накопитель OCZ Z-Drive R4 Enterprise
Этот вопрос мне задавали не один раз, поэтому сейчас я попробую максимально доступно и кратко ответить на него, для этого я приведу картинки слотов расширения PCI Express и PCI на материнской плате для более наглядного понимания и, конечно же, укажу основные отличия в характеристиках, т.
Итак, для начала давайте кратко ответим на такой вопрос, что же вообще такое PCI Express и PCI.
Что такое PCI Express и PCI?
PCI – это компьютерная параллельная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера. PCI используется для подключения: видеокарт, звуковых карт, сетевых карт, TV-тюнеров и других устройств. Интерфейс PCI является устаревшим, поэтому найти, например, современную видеокарту, которая подключается через PCI, наверное, не получится.
PCI Express (PCIe или PCI-E) — это компьютерная последовательная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера. Т.е. при этом уже используется двунаправленное последовательное соединение, которое может иметь несколько линий (x1, x2, x4, x8, x12, x16 и x32) чем больше таких линий, тем выше пропускная способность у шины PCI-E. Интерфейс PCI Express используется для подключения таких устройств как: видеокарты, звуковые карты, сетевые карты, SSD накопители и другие.
Существует несколько версий интерфейса PCI-E это: 1.0, 2.0 и 3.0 (скоро выйдет и версия 4.0 ). Обозначается данный интерфейс обычно, например, вот так PCI-E 3.0 x16 , что означает версия PCI Express 3.0 с 16 линиями.
Если говорить о том будет ли работать, например, видеокарта, которая имеет интерфейс PCI-E 3.0 на материнской плате, которая поддерживает только PCI-E 2.0 или 1.0, так вот разработчики заявляют, что все работать будет, только конечно учтите, что пропускная способность будет ограничена возможностями материнской платы. Поэтому в этом случае переплачивать за видеокарту с более новой версией PCI Express я думаю, не стоит ( если только на будущее, т.е. Вы, планируете приобрести новую материнскую плату с PCI-E 3.0 ). Также и наоборот допустим, у Вас материнская плата поддерживает версию PCI Express 3.0, а видеокарта версию скажем 1.0, то такая конфигурация также должна работать, но только с возможностями PCI-E 1.0, т.е. здесь никакого ограничения нет, так как видеокарта в этом случае будет работать на пределе своих возможностей.
Отличия PCI Express от PCI
Основное отличие в характеристиках это, конечно же, пропускная способность, у PCI Express она значительно выше, например, у PCI на частоте 66 МГц пропускная способность 266 Мб/сек, а у PCI-E 3.0 (x16) 32 Гб/сек .

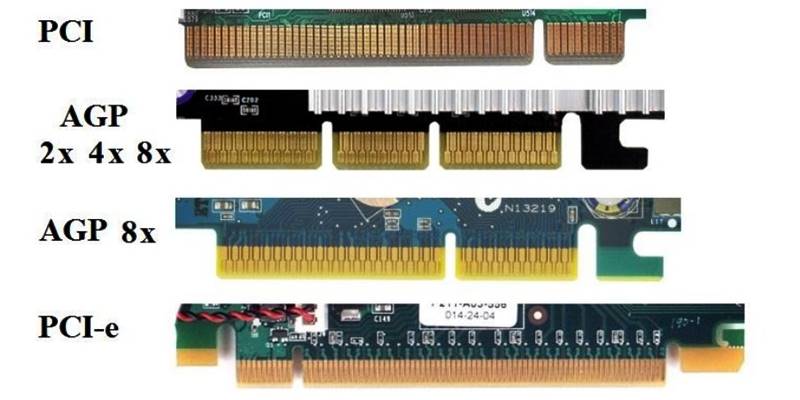

Внешне интерфейсы также отличаются, поэтому подключить, например, видеокарту PCI Express в слот расширения PCI не получится. Интерфейсы PCI Express с разным количеством линий также отличаются, все это я сейчас покажу на картинках.
Слоты расширения PCI Express и PCI на материнских платах

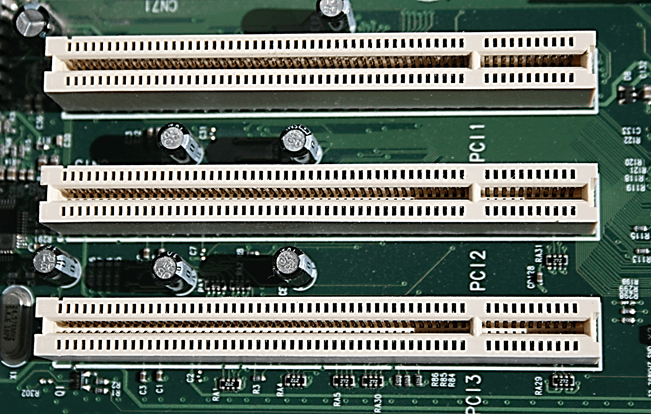

Слоты PCI и AGP
Слоты PCI-E x1, PCI-E x16 и PCI
Проблемы с разъёмом PCI-E. Питание разъёма, северный мост. Следует учитывать, что материнские платы — мутанты могут не работать со всеми видеокартами.
ASUS P5Q не определяет видеокарту
Здравствуйте. Мать Asus P5Q rev 1.03 стартует — на посткарте 99 либо 98 через 3-5 сек посты начинают бежать. Спикер подает сигнал 1 длинный 3 коротких и дальше проходят посты и короткий одиночный сигнал.
На мониторе естественно ничего но винда грузится судя по активности HDD. На PCI карте картинка есть и спикер только один короткий сигнал подает хотя на старте все равно есть пауза на кодах 99 либо 98. Была заменена флешка биос и проведен визуальный осмотр на механические повреждения. Отвал моста или еще что либо? Видео карта 100% рабочая, даже несколько пробовал разных поколений.
Плата Lenovo H81h4-LM перестала видеть видеокарту PCIExpress16X
Добрый день! Плата Lenovo H81h4-LM перестала видеть видеокарту PCIExpress16X, на интегрированной запускается нормально. Видеокарта целая, была проверена на другом ПК. На коннекторе PCIExpress16X — все 12 вольт присутствуют, 3,3 тоже, на линиях Receiver Lane по 0,3 вольта, а на Transmitter Lane по 0,1. В биосе включал разные приоритеты видео, ничего не получилось. Кондеры в обвязке слота все целые физически. Предположений 2 либо биос гонит, либо отвал сокета! С сайта производителя скачал биос, но он файлом rom идет для утилиты. Если у кого есть в bin формате для прогера, буду благодарен.
GA-8I915MD-GV есть пост FF, но видеосигнал отсутствует, как со встроенной, так и с PCI-E
Доброго времени форумчане. Есть мать GA-8I915MD-GV, включается нормально, есть однократный сигнал POST, так же статус на pci post card «FF» но отсутствует видеосигнал со встроенной карты и с любой видеокарты на PCI-E. Соответственно провода и мониторы проверялись и менялись.
Если сбросить BIOS загрузка на pci post card доходит до «7F» жмем F1 и дальше все ок «FF» на клавиатуру мать реагирует.
Визуальный осмотр результатов не дал. Прощупывание на наличие нагретых элементов, так же результат не дал. Процы и памяти менялись.
Подскажите куда еще можно посмотреть!?
Заранее спасибо, Александр.
GA-MA770T-UD3
Есть материнка GA-MA770-UD3 спикер ругается на виюху (.—) в слоте PCI-e. С PCI изображение есть и спикер пикает один раз как положено(+пост тот же 25). Процы менял, оперативки тоже и в разных слотах. Менял местами Dual bios; Полазил в биусе; На разьёме PCI-e напруги есть, контакты в порядке (керам.
кондеры в норме). Напруга на проце и оперативке в норме. Что с ней не так? Неужели мост? Господа профи подскажите, что делать! Плиз!
+сопротивление USB — Ок
Gigabyte GA-M52L-S3P не работает PCI-E
Здравствуйте! Следующая проблема:
Плата Gigabyte GA-M52L-S3P rev.1.0 стартует,
POST-карта останавливается на коде 18/88-24 1 — Initialize slot 4. Вывод видео на PCI-E отсутствует (напряжения 3,3В и 5В на разъеме присутствуют), система продолжает загружаться и работает, если установить PCI-видеокарту.
BIOS перепрошивал, менял даже другую микросхему.
Со слов хозяина, такое случилось после неправильного подключения корпусного вентилятора к материнской плате.
Подскажите, пожалуйста, что еще замерять и проверить.
Asus M2N-E перебирает видеокартами
Всем привет. Материнская плата Asus M2N-E.
Видеокарта gv-rx26p512h работает в этой материнке нормально.
Хочу поставить Asus EN9600GT/HTD/512M/A, а мать её не видит. Пищит 1 длинный, 4 коротких
9600GT рабочая 100%, в другом компе стартует нормально.
Тематические материалы:
Как удалить не взаимных фолловеров в Twitter Как я узнаю, кто отписался в твиттере Как работает рамка металлоискателя Как пользоваться Фейсбуком и зачем он нужен Как отключить контент на «Билайне»: от оператора и сторонних компаний Как восстановить аккаунт гугл на андроиде если забыл пароль Как проверить, не взломан ли ваш аккаунт в Gmail Используйте оригинальное зарядное устройство Обновлено: 26.06.2021103583
Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
Линии PCIe – сколько вам нужно для высокой рабочей нагрузки
При выборе материнской платы и процессора для сборки ПК большинство сборщиков упускают из виду выбор правильного количества линий PCIe.
Их идентификация имеет решающее значение не только для новой сборки, но и снижает потребность в обновлениях в будущем, сохраняя вашу установку на будущее.
Хотя первое, что приходит на ум, когда вы думаете о PCIe, может быть слот на материнской плате, к которому вы подключаете свою видеокарту, эта технология гораздо шире.
Линии PCIe, выделенные компоненту, могут серьёзно повлиять на такие задачи, как рендеринг с использованием нескольких графических процессоров, поскольку пропускная способность этих полос ограничивает максимальную производительность компонента, подключенного к слоту PCIe.
В этом руководстве мы познакомим вас с различными типами конфигураций и поколений PCIe, с которыми вы можете столкнуться, и поможем вам определить необходимое количество линий PCIe в зависимости от вашей рабочей нагрузки.
Что такое PCIe
PCIe или Peripheral Component Interconnect Express – это тип интерфейса, который позволяет подключать к компьютеру высокоскоростные компоненты, такие как видеокарты, твердотельные накопители и карты Wi-Fi.
Типичные разъемы PCIe имеют форму слотов расширения на материнской плате, что позволяет физически подключать поддерживаемое устройство.
Объяснение линий PCIe
Линии PCIe – это физическая связь между устройством с поддержкой PCIe и процессором/набором микросхем.
Линии PCIe состоят из двух пар медных проводов, обычно называемых дорожками, которые проходят через печатную часть материнской платы, соединяя устройство с поддержкой PCIe либо с процессором, либо с набором микросхем материнской платы.
Вы можете думать об одной полосе PCIe как о шоссе, по которому транспортные средства (данные) движутся в обоих направлениях (туда и обратно) одновременно.
Одному устройству может быть выделено до 32 таких двунаправленных линий PCIe, что позволяет обеспечить передачу данных с высокой пропускной способностью и малой задержкой.
Объяснение конфигураций PCIe x1, x4, x8 и x16
Стандартно каждое соединение PCIe имеет 1, 4, 8, 16 или 32 линии для передачи данных, хотя потребительские системы не поддерживают 32 линии.
Как и следовало ожидать, пропускная способность будет увеличиваться линейно с количеством линий PCIe.
Большинству видеокарт на современном рынке требуется как минимум 8 линий PCIe для максимальной производительности в играх и приложениях для рендеринга.
Хотя видеокарты совместимы с менее чем восемью линиями PCIe, следует ожидать снижения производительности.
В конфигурациях с несколькими графическими процессорами рекомендуется использовать восемь дорожек для каждого графического процессора, но в зависимости от рабочей нагрузки вы можете использовать меньше линий.
Такие функции, как NVLink от Nvidia, помогают снизить нагрузку на шину PCIe и позволяют размещать видеопамять на нескольких графических процессорах, но, поскольку потребительские карты отказываются от поддержки этой функции, лучше инвестировать в систему с достаточным количеством линий PCIe для нескольких графических процессоров, не рассчитывая на поддержку NVLink.
Не все слоты PCIe одинаковы
Физический размер разъёма PCIe на материнской плате указывает на его конфигурацию.
Типичными слотами PCIe являются x1, x4, x8 и x16. Чтобы упростить различие между физическими слотами и линиями, мы будем называть их механическими и электрическими, соответственно.
В идеальном сценарии вы можете предположить, что число в спецификации разъёма указывает на количество линий PCIe, которые он поддерживает, но это не всегда так.
Количество линий PCIe, выделенных для конкретного устройства или слота на материнской плате, варьируется, и производитель обычно несёт ответственность за установку количества линий.
Возьмём, к примеру, слоты PCIe x16 для видеокарт на материнской плате. Легко предположить, что механический слот x16 использует 16 линий PCIe, но в зависимости от таких факторов, как ваш процессор, набор микросхем материнской платы и количество графических процессоров, это число может измениться.
Взгляните на X570 ROG Crosshair VIII Hero выше. Два верхних механических слота PCIe x16 предназначены для использования с видеокартами.
Однако механический слот x16 вверху – единственный слот с 16 физическими линиями PCIe, которые вы можете разглядеть, увеличив изображение.
Средний механический слот x16 имеет восемь линий PCIe, а нижний – четыре.
Несмотря на то, что слот имеет механическую длину слота x16, контакты достигают длины только до x8.
Кроме того, использование двух графических процессоров на этой материнской плате заставит верхний слот работать только с восемью линиями из-за ограничений процессора, хотя к нему подключено 16 физических линий PCIe.
Поскольку материнская плата использует PCIe Gen 4, это практически не влияет на производительность графического процессора между 8 и 16 линиями, при условии, что графический процессор поддерживает PCIe 4.0. Даже видеокарты PCIe Gen 3 будут работать нормально.
Однако, с более старыми поколениями PCIe и материнскими платами влияние на производительность будет значительным.
Чипсет и процессор выделяют линии PCIe
Линии PCIe на материнской плате исходят либо от самого процессора, либо от набора микросхем материнской платы.
Как правило, процессорные линии зарезервированы исключительно для слотов графических карт x16 и слотов M.2 для высокоскоростных твердотельных накопителей, поскольку они требуют перемещения данных без ограничения чипсетом.
С другой стороны, линии чипсета подключаются к встроенному USB, другим слотам M.2 и PCIe и SATA. Сам чипсет передаёт данные процессору по выделенной 4-полосной шине PCIe.
Таким образом, все устройства, подключенные через линии PCIe к чипсету, будут иметь ограничение на максимальную пропускную способность, что приведёт к возникновению узких мест.
При выборе материнской платы вы должны убедиться, что слоты PCIe, которые вы планируете использовать, напрямую подключены к процессору. Вы можете использовать слот PCIe, подключенный к чипсету, но вы рискуете столкнуться с узкими местами.
Надёжный способ определить физическое соединение слота PCIe x16 – это определить выделенные ему линии, поскольку 16 или 8 линий будут напрямую связаны с процессором.
Самый верхний слот PCIe почти всегда подключен к ЦП, но обязательно обратитесь к руководству по материнской плате, чтобы убедиться, что это так.
Требования PCIe для видеокарт
Вы можете задаться вопросом, необходима ли для максимальной производительности работа вашей видеокарты на рекомендуемом количестве линий PCIe.
Точный ответ на этот вопрос зависит от типа выполняемой вами работы, типа графического процессора, который вы хотите использовать, и количества графических процессоров, которые вы планируете использовать с вашей установкой.
Даже для задач рендеринга, которые требуют большой пропускной способности, один графический процессор текущего поколения, такой как RTX 3080, может работать практически одинаково при работе на 8 или 16 линиях PCIe Gen 3.0/4.0.
Если устройство, подключенное к PCIe, такое как графическая карта, работает с максимальной пропускной способностью, обеспечиваемой предоставленными ему линиями PCIe, говорят, что линии PCIe перегружены.
В зависимости от поколения и количества предоставляемых линий PCIe насыщение полосы пропускания будет варьироваться между подключениями PCIe.
| PCIe | Скорость | x1 (на полосу) | х4 | х8 | х16 |
|---|---|---|---|---|---|
| PCIe 1.0 | 2,5 ГТ/с | 250 МБ/с | 1,00 ГБ/с | 2,00 ГБ/с | 4,00 ГБ/с |
| PCIe 2.0 | 5 ГТ/с | 500 МБ/с | 2,00 ГБ/с | 4,00 ГБ/с | 8,00 ГБ/с |
| PCIe 3.0 | 8 ГТ/с | 984,6 МБ/с | 3,94 ГБ/с | 7,88 ГБ/с | 15,75 ГБ/с |
| PCIe 4.0 | 16 ГТ/с | 1969 МБ/с | 7,88 ГБ/с | 15,75 ГБ/с | 31,51 ГБ/с |
Для установок с несколькими графическими процессорами использование каждого графического процессора на восьми линиях обеспечит идеальную производительность.
Если вы столкнулись с небольшим падением производительности, использование карт на четырех линиях возможно, но не рекомендуется. Вы можете обратиться к таблице ниже, чтобы лучше понять требования к пропускной способности популярных видеокарт и решить, сколько линий PCIe вы хотите выделить.
В следующей таблице показано минимальное количество и поколение линий PCIe, которые требуются популярным графическим процессорам, чтобы пропускная способность PCIe не ограничивала их:
| Видеокарта | Потери меньше 1% | Потери меньше 5% |
|---|---|---|
| GTX 1660 Super | PCIe 3.0 x4 | PCIe 3.0 x4 |
| RTX 2060 Super | PCIe 3.0 x8 | PCIe 3.0 x4 |
| RTX 2080 Ti | PCIe 3.0 x16 | PCIe 3.0 x8 |
| RTX 3060 Ti | PCIe 4. 0 x8 | PCIe 4.0 x4 |
| RTX 3080 | PCIe 4.0 x8 | PCIe 4.0 x4 |
| RTX 3090 | PCIe 4.0 x16 | PCIe 4.0 x8 |
Примечания к приведенной выше таблице:
Масштабирование линии PCIe будет сильно зависеть от типа выполняемых вами рабочих нагрузок.
Если вы рендерите простые 3D-сцены или играете в игры, которые легко помещаются в видеопамять вашего графического процессора, и им практически не требуется связь по шине PCIe, вы, скорее всего, почти не увидите узких мест, даже при использовании меньшего количества линий PCIe, чем рекомендовано выше.
Для задач, требующих постоянной связи с ЦП или доступа к системной памяти, узкие места будут гораздо более выраженными.
Также обратите внимание, что линии PCIe можно сократить только вдвое. Несмотря на то, что RTX 3090 может работать без узких мест (<1%) при частоте чуть выше PCIe 4 x8 (например, PCIe 4 x9), вы не можете использовать линии PCIe x9.
Вы должны каждый раз удваивать свои линии.
Поколения PCIe – не все линии равны
Стандарт PCIe претерпел в общей сложности шесть изменений с момента его создания в 2003 году.
Хотя пятое и шестое поколения PCIe ещё не вышли на рынок, PCIe 4.0 и 3.0 – это то, с чем вы столкнетесь сегодня при покупке нового ПК.
Каждое поколение PCIe до настоящего времени удваивало скорость передачи (обычно обозначаемую в ГТ/с) предыдущего поколения, прокладывая путь более быстрым устройствам для легкого подключения к компьютерам.
Каждое новое поколение также уменьшало задержку, что было необходимо для таких устройств, как видеокарты.
PCIe 4.0 против 3.0: пропускная способность вдвое выше
PCIe 4.0, выпущенный в 2017 году, был принят потребительским рынком только в 2019 году, при этом третье поколение процессоров AMD Ryzen стало первым, поддерживающим новое поколение PCIe.
Поскольку PCIe 4.0 предлагает вдвое большую пропускную способность, чем предыдущее поколение, это помогло улучшить производительность таких компонентов, как твердотельные накопители, которые были достаточно развиты, чтобы быть узкими местами с PCIe 3.
0.
Не все графические процессоры используют увеличенную пропускную способность PCIe. Тем не менее, даже самые мощные графические карты, доступные сегодня, с трудом используют всю пропускную способность PCIe 4.0 x16 и имеют производительность, аналогичную предыдущему поколению PCIe 3.0.
Таким образом, даже если механический слот x16 на вашей материнской плате обеспечивает всего 8 линий PCIe Gen 4, вы можете быть уверены, что производительность не пострадает.
Установки с несколькими графическими процессорами значительно выиграют от PCIe 4.0, поскольку вы сможете запускать две карты PCIe 4.0 с восьмью или даже четырьмя линиями, пока не заметите, что производительность карты начинает падать, что позволяет подключать больше графических процессоров к одной системе.
Помните, что вы не можете использовать графический процессор PCIe 3.0 на скорости x16 при подключении к PCIe Gen 4 x8, поскольку существует только восемь физических линий PCIe.
Влияние на производительность со старшими поколениями
Хотя разница в производительности между PCIe 4.
0 и 3.0 на графических процессорах текущего поколения (всё ещё) незначительна, работа ваших устройств на старых поколениях PCIe может значительно повлиять на производительность.
Хотя на современных материнских платах отсутствуют линии PCIe предыдущего поколения, те, кто использует более старые модели, могут обнаружить, что некоторые из слотов PCIe подключены к разъёмам Gen 2, а иногда даже Gen 1.
В таких случаях современные видеокарты будут иметь значительные узкие места, за исключением PCIe 2.0 x16, поскольку она будет иметь производительность, аналогичную PCIe 3.0 x8.
Сколько линий PCIe мне нужно?
Количество линий PCIe, которые вам понадобятся, в конечном итоге будет зависеть от работы, которую вы планируете выполнять на своем ПК, и используемого вами графического процессора.
Мы не можем дать универсальную рекомендацию, поскольку меньшее количество линий PCIe снизит производительность, а дополнительные линии приведут к пустой трате денег.
Мы классифицировали варианты использования в зависимости от необходимого оборудования (в основном, графических процессоров и твердотельных накопителей).
Видеомонтаж и графический дизайн
Мы рекомендуем не менее 16 выделенных линий для видеокарты и четыре линии для подключения высокоскоростного твердотельного накопителя NVMe для редактирования видео и графического дизайна. Для дополнительных вариантов высокоскоростного хранения и настроек с несколькими графическими процессорами следует рассмотреть систему HEDT.
Хотя редактирование видео и графический дизайн не требуют мощности видеокарты, они могут значительно выиграть от быстрых твердотельных накопителей, сети и подключения USB.
Типичная установка для редактирования видео будет включать одну графическую карту, которая занимает полноразмерный механический слот x16 с 16 линиями на материнской плате.
Тем не менее, видеоредактору доступ к большему объёму высокоскоростного хранилища может принести пользу вашей рабочей нагрузке.
Выделение восьми линий PCIe Gen 3 для дополнительного твердотельного накопителя PCIe позволит вам добавить дополнительное хранилище NVMe помимо твердотельных накопителей, которые заполняют слоты M.2 на вашей материнской плате.
Подключение дополнительных карт может уменьшить количество линий, выделенных для вашего графического процессора, но, как уже говорилось, влияние на производительность минимально.
Графический дизайн будет иметь аналогичную настройку, хотя вы можете использовать твердотельные накопители SATA в качестве дополнительного хранилища.
Если вы создаете ПК для редактирования видео с помощью программного обеспечения, которое может использовать установки с несколькими графическими процессорами, такого как Davinci Resolve Studio, или вам нужно более одного высокопроизводительного устройства хранения, рассмотрите возможность использования платформы HEDT, такой как процессор Threadripper на материнской плате TRX40.
3D-анимация и рендеринг
Мы рекомендуем не менее 8 линий PCIe Gen 4 на физический слот x16 на материнской плате для сборки с четырьмя графическими процессорами.
Вы можете использовать меньше графических процессоров и заполнить пустые слоты PCIe картами памяти или сетевыми картами, в зависимости от ваших потребностей.
3D-анимация и рендеринг – одни из самых требовательных к производительности рабочих нагрузок, поэтому для достижения максимальной производительности необходимо правильно выбрать количество линий PCIe для рабочей станции 3D-рендеринга.
Здесь часто имеет место запуск установок с несколькими графическими процессорами, поэтому необходимо обеспечить поддержку как минимум восьми линий PCIe Gen 3 на каждый графический процессор, хотя запуск установки Gen 4 был бы идеальным, особенно если вы не используете NVLink.
Добавление высокоскоростного хранилища также может потребовать дополнительных полос в зависимости от вашего варианта использования. Помимо заполнения слотов M.2 на материнской плате, вы можете использовать карты расширения слотов PCIe для сверхскоростного хранения, если вам это нужно.
Компьютерные игры
Обычному игроку должно хватить 16 линий PCIe Gen 3.
0/4.0, поскольку большинству видеокарт будет сложно насытить полосу пропускания. PCIe 4.0 также превосходит PCIe 3.0 по задержке, поэтому вы можете увидеть небольшой прирост производительности при игре с более новым поколением.
Хотя для игр может не потребоваться столько линий PCIe, как для других, более интенсивных рабочих нагрузок, такие функции, как SLI с несколькими графическими процессорами или CrossFire, могут потребовать от вас инвестиций в материнскую плату с большим количеством линий.
Для стабильной установки с несколькими графическими процессорами для игр потребуется, чтобы на вашей материнской плате было как минимум два механических слота PCIe x16, каждый из которых оснащен минимум 16 линиями PCIe 3.0 или 8 линиями PCIe 4.0 каждый.
Современные карты с поддержкой SLI, такие как RTX 3090, не обеспечивают достаточную ценность для использования в конфигурациях с несколькими графическими процессорами для игр, а поскольку разработчики отказываются от поддержки, технология кажется почти мертвой.
Выбор правильного количества линий PCIe
Теперь, когда вы знаете необходимое количество линий PCIe для ваших рабочих нагрузок, крайне важно выбрать подходящий процессор и материнскую плату.
Выбор процессора
Мы рекомендуем процессор, способный обеспечить не менее 16 линий PCIe 3.0/4.0 для таких задач, как редактирование видео, графический дизайн и игр.
Новейшие процессоры AMD Ryzen 5000-й серии и процессоры Intel Core 12-го поколения могут обеспечить до 16 линий PCIe 4.0 для видеокарт и хранилищ, что делает их идеальными для таких рабочих нагрузок.
Для рендеринга с помощью графического процессора единственным жизнеспособным вариантом будет процессор HEDT (High-End Desktop), такой как AMD Threadripper, который оснащен в общей сложности до 62 пригодными для использования линиями PCIe Gen 4, которые подключаются к графическим процессорам и устройствам хранения NVMe.
Выбор подходящей платформы материнской платы
Выбор подходящего процессора не гарантирует наличие указанного количества линий PCIe..jpg)
Материнская плата не менее важна, особенно если принять во внимание такие факторы, как поддержка PCIe 4.0 и связь чипсета PCIe.
Если вы планируете использовать одну видеокарту и не нуждаетесь в дополнительном расширении в будущем, идеально подойдут такие материнские платы, как AMD B550 и некоторые платы Intel Z490. Имейте в виду, что хотя эти материнские платы имеют соединения PCIe 4.0 с процессором, чипсет имеет соединение только PCIe 3.0 с процессором.
Некоторые производители разделяют 16 линий PCIe 4.0 между двумя механическими разъёмами x16 для поддержки двух графических процессоров, поэтому, если вам нужно сэкономить деньги, это отличная идея.
Вы также можете инвестировать в материнскую плату AMD X570, если вам нужен дополнительный 4-канальный физический слот x16 PCIe Gen 4. Имейте в виду, что дорожки будут проходить через набор микросхем, поэтому для этого слота лучше всего использовать более старую видеокарту или плату расширения памяти.
Если вы планируете использовать более двух графических процессоров, вам подойдёт процессор HEDT.
Материнские платы с поддержкой процессоров HEDT, такие как AMD TRX40, предлагают четыре механических слота PCIe 4.0 x16 в конфигурации линий x16/x8/x16/x8 и включают несколько высокоскоростных слотов M.2 для хранения NVMe.
Хотя платформы HEDT предлагают необходимое количество линий PCIe для запуска установки с несколькими графическими процессорами, их высокая цена может оттолкнуть потенциальных разработчиков с ограниченным бюджетом.
В таких случаях, выбирая потребительские материнские платы, такие как Asus WS X570 ACE, в которых используется чип PLX, вы получаете доступ к дополнительным линиям PCIe сверх того, что может предоставить процессор.
Чип PLX работает, позволяя ЦП и ОЗУ получать доступ к адресу всех подключенных графических процессоров. Это достигается путем разделения дорожек процессора в соответствии с пропускной способностью, используемой каждым графическим процессором.
Таким образом, в худшем случае для конфигурации с двумя графическими процессорами он будет работать в режиме x8/x8, но когда один графический процессор активно передаёт данные, он может выделить ему полные 16 линий PCIe.
Эта функция ограничена несколькими потребительскими материнскими платами, ориентированными на рабочие станции, но может помочь значительно сократить расходы, придерживаясь потребительских процессоров и материнских плат.
PLX-чипы
Вы найдёте некоторые материнские платы, которые заявляют, что они поддерживают/предлагают больше линий PCIe, чем должно быть возможно.
Например, Asus WS X299 Sage должен предлагать только 44 линии PCIe, учитывая, что ЦП имеет такое количество доступных линий.
На самом деле, эта материнская плата предлагает конфигурации графического процессора до 7×8 линий PCIe (=56) или 4x x16 линий PCIe (=64).
Это возможно благодаря чипу PLX на материнской плате, который управляет линиями PCIe.
Этот чип, с одной стороны, разговаривает с ЦП и поддерживает его, сообщая ему, что линий PCIe не больше, чем поддерживает ЦП.
Однако, другая сторона управляет большим количеством линий PCIe.
Какова потеря производительности при использовании нескольких графических процессоров с PLX (ASUS и SuperMicro)?
Зависит от ситуации. Коммутатор PLX значительно ограничивает одновременную полосу пропускания, доступную для графических процессоров. Таким образом, это может означать падение производительности, если ваша рабочая нагрузка включает в себя в бешеном темпе закидывание и выгрузку видеопамяти видеокарты.
Для рабочих нагрузок, которые могут обрабатываться в видеопамяти графического процессора без слишком большого перемещения данных, вы не заметите значительной потери производительности.
Настройки BIOS для оптимальной работы
После того, как вы закончите сборку своей установки, необходимо настроить материнскую плату для поддержки нескольких графических процессоров и дополнительных карт, чтобы обеспечить бесперебойную работу.
Иногда материнские платы могут не выделять правильное количество линий PCIe для вашего механического слота x16, что приводит к тому, что графический процессор не отображается или работает плохо.
Изменение скорости канала PCIe с автоматической на Gen 3 или 4 обычно решает проблему.
Всегда обязательно обращайтесь к Руководству по материнской плате, если у вас есть проблемы с линиями и слотами PCIe.
Часто задаваемые вопросы о PCIe
Используют ли диски M.2 линии PCIe?
Да, диски M.2 могут использовать до четырех линий PCIe, хотя линии обычно проходят через набор микросхем. Тем не менее, довольно стандартно, что один слот M.2 подключается непосредственно к процессору, и это слот, в который вы размещаете основной диск NVMe.
Сколько линий PCIe использует M.2?
Диски M.2 обычно используют x4 канала PCIe. Это может быть 4 канала PCIe 4.0 или 4 канала PCIe 3.0, в зависимости от материнской платы.
Какие линии PCIe следует использовать?
Мы рекомендуем использовать линии PCIe, подключенные непосредственно к процессору для вашей видеокарты и основного диска. Для других накопителей и дополнительных плат рекомендуется использовать линии PCIe чипсета при условии, что вы полностью заполнили линии PCIe вашего процессора.
Сколько линий PCIe мне доступно?
Во-первых, узнайте, какая у вас материнская плата. После того, как вы узнаете модель своей материнской платы, вы можете посетить веб-сайт производителя, чтобы найти спецификацию или руководство, в котором указано, сколько у вас линий PCIe.
Имеет ли значение, какой слот PCIe x16 я использую?
Да, рекомендуется выбирать слот PCIe, ближайший к процессору (обычно самый верхний слот x16), так как это гарантирует, что к слоту будут подключены все 16 линий PCIe, что обеспечит вашей видеокарте наилучшую пропускную способность и минимальную задержку.
Сколько линий PCIe использует графический процессор?
Как мы обсуждали в статье, количество линий, используемых графическим процессором, может отличаться от того, сколько ему необходимо для работы с полной производительностью. Большинство графических процессоров используют 16 линий PCIe 3.0, в то время как более новые графические процессоры могут использовать 16 линий PCIe 4.
0. Однако большинству графических процессоров такая сумма не нужна для работы без дросселирования.
У какого процессора больше всего линий PCIe?
ЦП уровня HEDT и серверного класса имеют наибольшее количество линий PCIe. Серия процессоров AMD Threadripper поставляется с 64 линиями PCIe, процессоры Threadripper Pro и Epyc имеют 128 линий PCIe.
С многопроцессорными системами вы даже можете иметь доступ к нескольким из них.
Использует ли ОЗУ линии PCIe?
Нет, системная память (ОЗУ) подключается непосредственно к ЦП через собственную шину и не использует линии PCIe.
Сколько слотов PCIe нужно для работы?
Сколько слотов PCIe вам нужно, зависит от количества карт расширения, которые вы будете использовать. Большинству нужна только одна для выделенной видеокарты. Некоторым требуется второй слот для второго графического процессора, звуковой карты, карты Wi-Fi или для дополнительной поддержки Thunderbolt.
Обратите внимание, что вам, скорее всего, не понадобятся физические слоты x16 PCIe для дополнительных карт расширения, кроме вашего графического процессора.
10 вещей, которые можно вставлять в слоты PCIe
Слоты PCIe могут быть заняты различными типами карт расширения/карт расширения. Видеокарты являются одним из наиболее распространенных устройств, которые вы подключаете к слотам PCIe. Вы также можете добавить в слоты PCIe сетевые карты, карты расширения SSD, звуковые карты, карты контроллеров хранения, RAID-контроллеры, карты видеозахвата, карты ТВ-тюнера и переходные платы.
Как видите, слот PCIe очень универсален. Он может вмещать широкий спектр компонентов, так что вы можете спроектировать свою систему по своему вкусу.
Если вы геймер, вы можете установить видеокарту. Если вы создаете установку NAS, вы можете добавить контроллеры хранения и дополнительные порты SATA. Если вам не хватает сетевых возможностей на вашем ПК, вы можете добавить сетевой адаптер, а если вы меломан, вы можете добавить специализированную звуковую карту высокого класса в слот PCIe.
Возможности того, что вы можете добавить, огромны, и в этой статье мы рассмотрим различные устройства, чтобы понять, какие вещи можно подключать к слотам PCIe и каковы их функции.
СОДЕРЖАНИЕ
Как выполняется расширение на материнских платах?
Существует два основных протокола, которые обычно используются для добавления компонентов на материнскую плату.
- SATA
- PCIe
SATA — это протокол, который обычно используется для подключения жестких дисков, твердотельных накопителей SATA и оптических приводов.
PCIe, с другой стороны, представляет собой протокол, который используется для подключения высокоскоростных устройств ввода-вывода (HSIO). Это устройства с высокими требованиями к пропускной способности.
Протокол SATA на данный момент с его версией 3.0 ограничивает пропускную способность около 750 МБ/с (6 Гбит/с).
PCIe, с другой стороны, в несколько раз быстрее, чем этот. Слот PCIe x16, соответствующий стандарту PCIe v4.0, имеет пропускную способность около 31,5 ГБ/с. На самом деле пропускная способность одного слота PCIe x1 v4.0 почти в три раза больше, чем у слота SATA 3, то есть 1,969 ГБ/с или 1969 МБ/с на одной линии PCIe v4.
0 против 600 МБ/с на SATA 3.
| Версия | x1 (ГБ/с) | x2 (ГБ/с) | x4 (ГБ/с) | x8 (ГБ/с) | x16 (ГБ/с) |
|---|---|---|---|---|---|
| 1,0 | 0,250 | 0,500 | 1,000 | 2,000 | 4,0610 9000 |
| 2,0 | 0,500 | 1,000 | 2,000 | 4,000 | 8,000 |
| 3,0 | 0,985 | 1,969 | 3,938 | 7.877 | 15.754 |
| 4,0 | 1,969 | 3,938 | 7,877 | 15,754 | 31,508 |
| 5,0 | 3,938 | 7,877 | 15,754 | 31,508 | 63,015 |
| 6.0 | 7.877 | 15.754 | 31.508 | 63.015 | 126.031 |
Здесь делается акцент на том, что слоты PCIe используются для подключения требовательных и специализированных компонентов.
Читайте также: Сколько стоит материнская плата?
Существуют разные размеры слотов PCIe
Карты расширения PCIe имеют разные требования к каналам и слотам. Таким образом, существуют разные размеры слотов PCIe.
Наиболее распространены следующие слоты:
- x16 — этот слот имеет 16 линий PCIe — используется для карт, требующих высокой пропускной способности, таких как видеокарты; это самые большие слоты на материнской плате.
- x8 — этот слот имеет тот же размер, что и слот x16, но вдвое меньше линий PCIe. Это также обычно используется для видеокарт или карт расширения M.2 NVMe SSD.
- x4 — этот слот имеет четыре линии PCIe — он также имеет тот же размер, что и слот x16. Он часто используется для одной карты расширения M.2 NVMe SSD; он также используется для карт расширения SATA 3 и рейд-контроллера, высокоскоростных сетевых адаптеров 10G, карт видеозахвата 4k.
- x1 — Самый маленький слот расширения — подходит практически для любых других карт, таких как звуковая карта, средние сетевые адаптеры 1G (т. е. беспроводные карты), карты видеозахвата FHD, карты расширения USB и т. д.
Изображение: синие слоты x16 являются самыми длинными на коммерческих материнских платах. В основном они заняты видеокартой. Меньшие карты X1 предназначены для карт с низким энергопотреблением, таких как карты беспроводной сети.
Рекомендуется освежить свои знания о линиях PCIe, версии и слотах, чтобы лучше понять тему.
Чтение:
- Сколько слотов PCIe мне нужно?
- Что такое линии PCIe?
Давайте посмотрим, какие устройства можно подключать к слотам PCIe
Ниже перечислены некоторые из наиболее распространенных устройств, которые можно добавить в слоты PCIe:
- Видеокарты
- Звуковые карты
- Сетевые карты Ethernet
- Сетевые карты Wireless + Bluetooth
- Карты видеозахвата
- Платы расширения SATA и карты RAID-контроллера
- Карты расширения M. 2 NVMe
- Платы ТВ-тюнера
- Платы расширения портов
- Подставка / Разделители
2 NVMe1. Видеокарты (GPU)
Изображение: Видеокарта, установленная в слот x16Одним из наиболее распространенных периферийных устройств, устанавливаемых в слот PCIe, является СПЕЦИАЛЬНАЯ графическая карта — модуль обработки, обеспечивающий все визуальные эффекты, которые вы видите на экран для покраски. Это устройство представляет особый интерес для геймеров и криптомайнеров.
Многие процессоры поставляются со ВСТРОЕННОЙ графической картой. Они довольно просты и могут быть достаточными для обычных пользователей.
Для опытных пользователей, таких как геймеры, дизайнеры и симуляторы, необходимы более мощные СПЕЦИАЛЬНЫЕ видеокарты.
На самом деле, видеокарты — это одна из самых крупных инвестиций для любого сборщика ПК-энтузиастов.
В случае настольного компьютера единственный способ добавить выделенную графическую карту — через слот PCIe x16.
Большинство графических карт предназначены для использования 16 линий PCIe, поэтому для их оптимальной работы требуется полный слот PCIe x16.
Примечание о встроенной (iGPU) и выделенной видеокарте
Как уже упоминалось, iGPU встроены в процессоры. Этого вполне достаточно для среднего пользователя. Выделенные видеокарты — это автономные устройства, разработанные NVIDIA или AMD, которые подключаются к разъемам PCIe на материнской плате.
2. Звуковые картыИзображение: внутренняя звуковая карта Creative Blaster AE-9. Одна из самых продвинутых и дорогих внутренних звуковых карт.
Компьютеры могут обрабатывать звук изначально, поскольку все материнские платы имеют встроенный чип обработки звука.
Но для создателей музыки, геймеров, энтузиастов или профессионалов, которым требуется звук более высокого качества, покупка звуковой карты является следующим логическим шагом.
Они могут улучшить аудио порты и улучшить качество вашей системы и даже расширить поддержку аудиоканалов.
Еще одним преимуществом является уменьшение помех, которые могут исказить качество звука или привести к шуму.
Хотя выделенная звуковая карта, как указано выше, не подходит для профессиональных аудиосистем и интерфейсов, она может отлично подойти меломанам и производителям аудио среднего уровня.
Для звуковых карт требуются слоты PCIe x1.
3. Сетевые карты Ethernet
Большинство материнских плат поддерживают Ethernet. На некоторых старых материнских платах это может отсутствовать. Следовательно, это может оправдать инвестиции в сетевые адаптеры Ethernet.
Кроме того, на базовых материнских платах вы можете получить только среднюю гигабитную скорость сети. С выделенными сетевыми картами PCIe вы можете выбрать даже скорость 10G или выше.
ASUS XG-C100C выше — это высокоскоростная сетевая карта 10G или 10 Гбит/с, для которой требуется слот X4 (v3.0) . Для более слабых гигабитных или 1 Гбит/с сетевых карт требуется только слот x1 (v3.
0) .
4. Сетевые карты WiFi + Bluetooth
В дополнение к сетевым картам Ethernet вы также получаете сетевые карты, которые могут добавить на ваш ПК функции WiFi + Bluetooth.
Сетевая карта WiFi, даже соответствующая более новому протоколу WiFi 6, для требуется только слот X1.
Читайте также: Материнские платы поставляются с Wi-Fi?
5. Карты видеозахвата — карты видеозахвата, также известные как Game Capture Card
Изображение: для карты видеозахвата Elgato 4k 60 Гц требуется слот x4 PCIe.
Карты видеозахвата используются для записи содержимого на экране. Их также можно использовать для потоковой передачи одного и того же контента зрителям через Интернет.
Они могут пригодиться стримерам онлайн-игр и артистам, а особенно хороши для тех, кто собирает выделенный ПК для потоковой передачи или имеет игровую консоль.
Помимо геймеров и стримеров, они также используются создателями контента и видеоблогерами.
По сути, карта видеозахвата помогает кодировать необработанные кадры в данные, понятные компьютеру. Затем это можно отредактировать или транслировать.
Для карт видеозахвата FHD PCIe требуется слот x1. Однако карты видеозахвата 4K требуют большей пропускной способности PCIe и, следовательно, требуют слота x4.
6. Платы расширения SATA и карты RAID-контроллера
Изображение: В то время как большинство плат расширения SATA просты, 10Gtek SAS 9211-8I представляет собой передовой RAID-контроллер с 8 портами SATA. Обратите внимание, что у него есть разъемы SAS. Вам понадобится кабель SAS-4-SATA, чтобы иметь максимум 8 доступных портов SATA.
Слоты PCIe также можно использовать для увеличения емкости системы хранения. Если на вашей материнской плате ограничено количество портов SATA 3 для подключения жестких дисков SATA, вы можете приобрести карту расширения PCIe SATA.
Размер карты расширения SATA и тип требуемого слота зависят от таких факторов, как количество слотов SATA и наличие RAID-контроллера.
Вы можете найти карту расширения SATA 3 для слотов x1, x4 и x8.
7. Карты расширения M.2 NVMe
Изображение: карта расширения NVMe. Предлагает один слот M.2 NVMe и занимает слот x4 PCIe.
PCIe NVMe SSD — самые быстрые из доступных жестких дисков. Средний вращающийся жесткий диск SATA 3 может развивать скорость всего 200 МБ/с в идеальных условиях.
Твердотельный накопитель PCIe NVMe может развивать скорость до 7000/5100 (чтение/запись) МБ/с, например Samsung 980 Pro. Это во много раз быстрее, чем средний жесткий диск.
Многие новые материнские платы поставляются как минимум с одним слотом NVMe M.2. Однако, если на вашей материнской плате нет слота M.2 или вы хотите добавить в систему еще один твердотельный накопитель NVMe, вы можете инвестировать в карты расширения NVMe SSD.
Обратите внимание, что для каждого слота M.2 NVMe требуется 4 линии PCIe. Таким образом, самый маленький , который вы можете найти, требует слота x4 PCIe.
8. Карты ТВ-тюнера
Изображение: Плата ТВ-тюнера Hauppauge 1196
Следующим в списке того, что можно вставлять в разъемы PCIe, является карта ТВ-тюнера. Проще говоря, карты ТВ-тюнера позволяют вашему ПК работать как телевизор. Они позволяют напрямую принимать телевизионные сигналы, декодировать их и показывать вам телеканалы.
Эти карты относительно недороги и могут пригодиться в самых разных ситуациях. Некоторые из них можно подключить через USB, но многие подключаются напрямую к материнской плате через порты PCIe.
Для них требуется слот PCIe x1.
9. Карты расширения портов — Thunderbolt, USB
Изображение: карта расширения Gigabyte GC-Titan Ridge 2.0 Thunderbolt 3.0.
Если вы хотите увеличить количество операций ввода-вывода на своем ПК, вам подойдет карта расширения портов PCIe.
Хотите ли вы добавить на ПК больше портов USB типа A, более новый порт типа C или даже порт Thunderbolt 3.
0. Вы можете сделать это с помощью карт расширения портов.
Следует отметить, что вы НЕОБХОДИМО ИМЕТЬ ПРАВИЛЬНЫЙ ЗАГОЛОВОК, ЧТОБЫ ДОБАВИТЬ СООТВЕТСТВУЮЩУЮ КАРТУ РАСШИРЕНИЯ ПОРТОВ . Например, чтобы добавить карту расширения Thunderbolt 3.0, как показано выше, ваша материнская плата должна иметь разъем Thunderbolt 3.0.
В зависимости от количества и типа порта для этих карт требуется слот x1 или x4 PCIe.

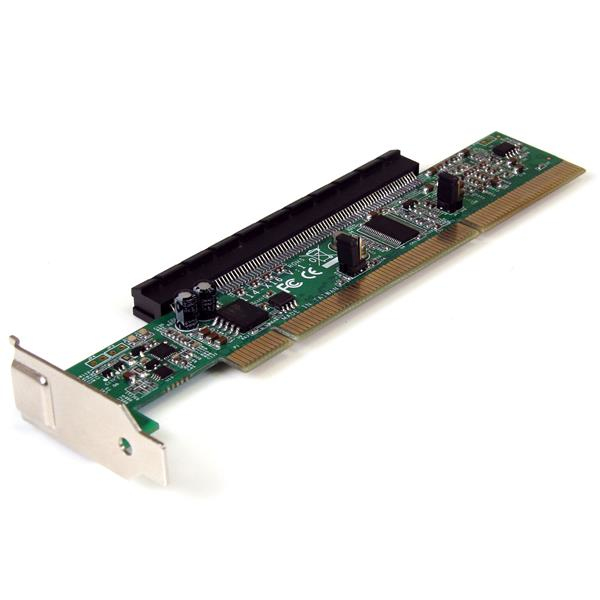

10. Платы Riser
Карты Riser представляют собой разветвители портов PCIe на . Как и карты расширения портов, переходные платы PCIe добавляют дополнительные порты на ваш ПК. Только то, что они добавляют порты PCIe.
Внимание! БОЛЬШЕ РАЗЪЕМОВ PCIE НЕ ОЗНАЧАЕТ БОЛЬШЕ ЛИНИИ PCIE ИЛИ БОЛЬШЕ ПРОПУСКНОЙ СПОСОБНОСТИ. Чтобы узнать, как добавить больше слотов PCIe, следуйте этой статье:
- Как добавить больше слотов PCIe?
Riser-карты очень популярны среди криптомайнеров и для создания криптомайнинговых установок с несколькими видеокартами.
Обзор карт расширения и их требований к линии PCIe
| Карта | Канал PCIe Требование | Примечания |
|---|---|---|
| Видеокарта NVIDIA | 16 или 8 | 16 в идеале 8 в случае SLI |
| Видеокарта AMD | 16, 8 или 4 | 16 в идеале 8 или 4 в случае перекрестного огня |
| Звуковая карта | 1 | |
| Сетевая карта Ethernet | 1 или 4 | 1 для 1 Гбит/с (v3.0) 4 в случае 10 Гбит/с (v3.0) |
| Сетевая карта WiFi | 1 | |
| Карта видеозахвата | 1 или 4 | 1 в случае захвата 1080 (v3.0) 4 в случае захвата 4k (v3.0) |
| SATA Expansion и Raid Controller | 1, 4, 8 | Требования к дорожке зависят от количества слотов SATA и наличия RAID-контроллера |
Карта расширения M. 2 NVMe | 4 | |
| Платы ТВ-тюнера | 1 | |
| Плата расширения портов | 1 или 4 | В зависимости от типа и количества портов. Например, для порта Thunderbolt 3.0 требуется 4 канала PCIe (v3.0) | .
| Подставка/разветвитель | 1, 4, 8, 16 |
Кросс- и обратная совместимость
Стандарт PCIe является кросс-совместимым, что означает возможность установки карты x4 в слот x16 – , но вам следует воздерживаться от этого, если только в этом нет крайней необходимости, иначе вы будете тратить свой драгоценный слот x16 на карту меньшего размера.
Стандарт PCIe обратно совместим, поэтому старая карта PCIe, работающая по стандарту PCIe 2.0, поместится в слот PCIe 3.0. Однако интерфейс работает только на максимальной скорости более медленного из двух.
Заключительные слова
Здесь я подробно рассказал о некоторых наиболее распространенных устройствах, которые можно подключить к слоту PCIe.
Очень важно, чтобы вы узнали, что такое слот и дорожки PCIe.
Видите ли, каждому устройству PCIe требуется определенное количество линий PCIe, но количество линий PCIe в вашей системе ограничено. В моем блоге здесь я подробно рассказал о линиях PCIe. Поэтому убедитесь, что вы хорошо разбираетесь в этой концепции, если планируете собрать свой компьютер или установить новое устройство.
Что такое слоты PCIe и их назначение? [Упрощенное руководство]
- Слоты PCIe — это слоты расширения на материнской плате .
- Используются для подключения дополнительных аппаратных частей к материнской плате для расширения его функциональности.
- Слоты PCIe бывают различных размеров , например PCIe x1, PCIe x4, PCIe x8, PCIe x16 и PCIe x32.
- Основное использование слотов PCIe включает подключение графических процессоров, звуковых карт, дисков SSD, карт Wi-Fi и т. д.
Итак, вот что вы переживаете: вы либо слышали название слотов PCIe, либо только что видели их на своей материнской плате.
Теперь вы задаетесь вопросом «что такое слоты PCIe и для чего они используются?»
PCIe относится к экспресс-подключению периферийных компонентов. Это разъемы высокой четкости на материнской плате , используемые для подключения высокоскоростных компонентов к материнской плате для расширения ее функциональности. Это может быть графический процессор, который вы можете добавить, карта Wi-Fi, твердотельный накопитель и так далее.
Вот с чем вам поможет это руководство:
- Какие существуют типы слотов расширения PCIe?
- Для чего используются слоты PCIe?
- Для чего нужны маленькие слоты PCIe и т. д.?
С этим покончено, давайте приступим.
Что такое слоты PCIe?
Слоты PCIe на материнской плате Слоты PCIe — это слоты расширения на материнской плате , предназначенные для подключения дополнительных аппаратных компонентов к материнской плате. Слоты PCIe предлагают высокоскоростные соединения и бывают разных конфигураций.
Чтобы лучше понять слоты PCIe, вот пример…
Вы используете Chrome или другой браузер на своем компьютере каждый день, не так ли? Если вы это сделаете, возможно, вы установили некоторые плагины для браузера, такие как IDM, VPN, блокировщик рекламы или что-то в этом роде.
Если вы можете относиться к этому примеру, предположим, что браузер Chrome — это ваша материнская плата. Поскольку Chrome предлагает возможность установки расширений для улучшения его функциональности, ваша материнская плата также предоставляет вам эту возможность через слоты PCIe. Устанавливаемые вами аппаратные части — это расширения, которые вы устанавливаете в Chrome.
Картинка есть, да?
Кстати, порты SATA — это еще одна вещь, о которой вы, возможно, тоже задаетесь вопросом. Прочтите наше руководство о том, как выглядит порт SATA, чтобы узнать больше.
Какие существуют типы слотов расширения PCIe и как идентифицировать слоты PCIe? Давай выясним.
Какие размеры или конфигурации слотов PCIe?
Существует широкий диапазон размеров слотов PCIe. Но есть 4 распространенных типа — и вы столкнетесь только с ними в большинстве случаев:
- PCIe x1
- PCIe x4
- PCIe x8
- PCIe x16
Эти множители относятся к дорожкам. Как правило, чем больше линий, тем выше производительность, поскольку они обеспечивают более быстрое соединение между аппаратными частями расширения и материнской платой.
Количество линий передачи WRT PCie SlotsИменно поэтому высокопроизводительные устройства, такие как видеокарты, подключаются к PCIe x16.
Ниже приведено подробное сравнение различных версий PCIe.
| Version | x1 (GB/s) | x2 (GB/s) | x4 (GB/s) | x8 (ГБ/с) | x16 (GB/s) | |||||
| 1. 0 | 0.250 GB/s | 0.500 GB/s | 1.000 GB/s | 2.000 GB/s | 4.000 GB/s | |||||
| 2.0 | 0.500 GB/s | 1.000 GB/s | 2.000 GB/s | 4.000 GB/s | 8.000 GB/s | |||||
| 3.0 | 0.985 GB/s | 1.969 GB/s | 3.938 GB/ s | 7,877 ГБ/с | 15,754 ГБ/с | |||||
| 4.0 | 1.969 GB/s | 3.938 GB/s | 7.877 GB/s | 15.754 GB/s | 31.508 GB/s | |||||
| 5.0 | 3.938 GB/s | 7.877 GB/s | 15,754 ГБ/с | 31,508 ГБ/с | 63,015 ГБ/с | |||||
| 6,0 | 7,877 ГБ/с | 15,754 ГБ/S | 11060608.508 9008 GB9.508 GB. | .1 | 66.1008 GB.1 | .508 GB.19.50661.508. /s |
Использование различных размеров слотов PCIe
Здесь мы рассмотрим использование различных размеров слотов PCIe:
Для чего используются слоты PCIe x1?
Слоты PCIe x1 предлагают только одну линию PCIe. Он хорошо подходит для небольших аппаратных частей, таких как Wi-Fi и звуковые карты. В эти слоты нельзя устанавливать устройства высокого класса, такие как видеокарты, из-за низкой пропускной способности.
Для чего используются слоты PCIe x4?
Слоты PCIe x 4 имеют 4 линии PCIe и обладают в 4 раза большей пропускной способностью, чем слоты PCIe x1. Вы можете использовать его для таких устройств, как карты захвата 4k, которые требуют большей пропускной способности. Точно так же он также может работать с картой расширения NVMe M.2 SSD.
Для чего используются слоты PCIe x8?
Слоты PCIe x8 хорошо работают с передовыми аппаратными устройствами, такими как карты расширения NVMe M.2, карты захвата высокой четкости и т. д. Имея 8 линий PCIe, слоты PCIe x8 в два раза превышают пропускную способность слота PCIe x4.
Для чего используются слоты PCIe x16?
Слоты PCIe x16 используются для аппаратных карт расширения высокого класса, таких как графические карты. Видеокартам приходится каждую секунду передавать на материнскую плату много данных для рендеринга видео и графики. Поэтому для них требуется слот с высокой пропускной способностью, такой как слоты PCIe x16.
Теперь следует отметить, что слоты PCIe также классифицируются по поколениям, а не по размерам. Вот основные поколения PCIe:
Итак, что такое поколения слотов PCIe?
Ниже приведены основные поколения PCIE:
- PCIE 1.0
- PCIE 2.0
- PCIE 3.0
- PCIE 4.0
- PCIE 5.0
- PCIE 6.0
Удивительно примерно в PCIE OR PCIE 6.0
. Приблизительно примерно в PCIE SLOTS OR PCIE 6.0
. Ну, они удваиваются с каждым следующим поколением (мы создали подробную таблицу ниже).
Commonly Used PCIe Slot Generations – PCIe 1.0 Through 4.0
Out of the PCIe generations listed above, the four are the common ones:
- PCIe 1.0
- PCIe 2.0
- PCIe 3. 0
- PCIe 4.0
If вам интересно, какую производительность вы получите при использовании карты расширения PCIe в любом из этих поколений, в любом случае она будет эквивалентна самому низкому поколению.
Например, если вы подключите карту расширения поколения 2.0 к слоту поколения 4.0, вы получите производительность только поколения 2.0.
Из этих 4, PCIe 4.0 является своего рода современным поколением и большим обновлением, вышедшим в 2017 году. Он предлагал пропускную способность 64 Гбит/с и.
Современные поколения PCIe — PCIe 5.0 и PCIe 6.0
PCIe 5.0 и PCIe 6.0 — это современные стандарты для слотов PCIe.
Поколение PCIe 5.0 было выпущено в 2019 году и имело замечательную пропускную способность 128 Гбит/с. Он предлагал совместимость с предыдущими поколениями PCIe и предоставлял дополнительные функции, такие как:
- Улучшенная электрическая система
- Совместимость с предыдущими версиями PCIe
Однако следует отметить, что вышел только стандарт, а не устройства. Ожидается, что они будут выпущены в 2022 году.
В любом случае, прогнозируется, что PCIe 5.0 будет доступен только для центров обработки данных и компьютеров корпоративного уровня — PCIe останется стандартом для персональных систем.
Поколение PCIe 6.0 удваивает пропускную способность по сравнению с предыдущим поколением, а также обратно совместимо. Однако компании прогнозируют, что устройства PCIe 6.0 не будут выпущены до конца 2022 года.
Сравнение поколений слотов PCIe
Ниже приводится небольшое сравнение поколений слотов PCIe, которое охватывает их пропускную способность, частоту и скорость передачи в гигабайтах.
| Generation | Gigatransfer | Frequency | Bandwidth |
| PCIe 1.0 | 2.5 GT/s | 2.5 GHz | 8 GB/s |
| PCIe 2,0 | 5 ГТ/с | 5 GHz | 16 GB/s |
| PCIe 3. 0 | 8 GT/s | 8 GHz | 32 GB/s |
| PCIe 4.0 | 16 GT/s | 16 GHz | 64 GB/s |
| PCIe 5.0 | 32 GT/s | 32 GHz | 128 GB/s |
| PCIe 6.0 | 64 GT/s | 32 GHz | 256 GB/s |
При этом важно оберегать материнскую плату от пыли, чтобы все ее компоненты работали нормально. Прочтите наше руководство по очистке материнской платы, чтобы узнать больше об этом
Имеет ли значение, какой слот PCIe x16 я использую?
Да, используемый слот PCIe x16 имеет значение. Это связано с тем, что PCIe x16 является самым быстрым размером для слотов PCIe, и большинство материнских плат имеют его первым. Следующие слоты обычно имеют меньший размер. Поэтому рекомендуется использовать слот PCIe x16 для максимальной пропускной способности и производительности.
Что вставлять в слоты PCIe?
Что можно вставить в слоты PCIeНиже перечислены основные устройства, которые можно подключать к слотам расширения PCIe:
1. Карты видеозахвата – для преобразования аналогового видеосигнала
2. Карты расширения M.2 NVMe – для добавления дополнительной памяти 4. Сетевые карты Wireless + Bluetooth — для беспроводного доступа в Интернет
5. Видеокарты — для увеличения графической мощности
6. Платы расширения SATA и карты RAID-контроллера — для добавления дополнительных оптических приводов
7. Звуковые карты – для воспроизведения звука на компьютере
8. Сетевые карты Ethernet – для проводных подключений Ethernet
9. Карты расширения портов – для дополнительных портов на компьютере
2 1. Riser / Splitters
— для расширения слота для карты ввода-выводаСовместимы ли слоты PCIe с перекрестными слотами?
Кросс-совместимость слотов означает установку устройства с более низкой монетой в слот с большим количеством дорожек.
К счастью, система PCIe разработана таким образом, чтобы сделать это возможным.
Например, если у вас есть карта расширения (например, карта Wi-Fi) с интерфейсом PCIe x4 (4 линии) и единственный доступный слот — PCIe x8, возможно, вы сможете установить карту в этот слот. На самом деле карта расширения будет работать исправно.
Однако вы получите самую низкую пропускную способность как слота, так и платы расширения. Позвольте мне объяснить:
Использование карты расширения с меньшим количеством линий по сравнению с количеством линий слота, в который вы ее вставляете, приведет к пропускной способности самой медленной аппаратной части.
Таким образом, если вы поместите карту PCI x1 в слот PCI x4, производительность в конце дня будет эквивалентна PCI x1.
Имеют ли слоты PCIe обратную совместимость?
Помимо совместимости между слотами, обратная совместимость является еще одним важным преимуществом стандарта PCIe.
Это означает, что вы можете установить карту расширения с большим количеством линий в слот с меньшим количеством линий, если карта подходит (в зависимости от размера).
Например, если карта с линией PCIe x8 вставляется в слот PCIe x4, она может работать нормально.
Следует также отметить, что эти правила совместимости также применяются к версиям PCIe. Итак, вы можете поместить устройство PCIe 2.0 в PCIe 4.0. Но опять же, производительность эквивалентна самому низкому соединению.
Извините за беспокойство, но определить, сколько кабелей SATA вам нужно, может быть заманчиво. Прочтите наше руководство о том, сколько кабелей SATA мне нужно, чтобы узнать больше об этом.
Как идентифицировать слоты PCIe
Лучший способ идентифицировать слоты PCIe — определить размер слотов PCIe на материнской плате. Просто откройте корпус ПК и знайте, что в большинстве случаев первый слот PCIe — это PCIe x16.
После этого вы можете найти слот PCIe 8x, а затем PCIe 4x. Однако порядок может немного (или значительно) отличаться в зависимости от материнской платы.
Кроме того, вы также можете посмотреть на изображение ниже для удобства:
Как определить слоты PCIeПример конфигурации слота PCIe в реальном времени
Как определить слоты PCIe Изображение выше является живым примером того, как Конфигурация слота PCIe.
Как видите, первый слот PCIe имеет размер x16, а следующий — x8. Теперь они имеют одинаковые размеры, но имеют разное количество дорожек.
Рядом с конфигурацией PCIe x8 находится конфигурация PCIe x4, следующая за PCIe x1.
Большинство материнских плат стандарта ATX поставляются с таким порядком конфигурации. Но дело не всегда в одном и том же. Некоторые материнские платы также могут иметь другой порядок.
Например, материнская плата высокого класса может изначально иметь конфигурацию PCIe x32. Точно так же материнская плата старой школы может иметь конфигурацию PCIe 8x. Это зависит от многих факторов материнской платы, таких как форм-фактор, бюджет и так далее.
В любом случае, ниже приведены изображения нескольких материнских плат с различными заказами на конфигурацию:
Материнская плата 1: Материнская плата 1 Пример Материнская плата 2: Материнская плата 2 ПримерВидео для Понимания Стандарт PCIE
С учетом всего сказанного ниже приводится полезное видео, которое вы можете быстро просмотреть, чтобы понять, что такое PCIe Express:
Другие руководства, связанные с материнскими платами
Работает ли оперативная память DDR5 на материнской плате DDR4? — Узнайте, будет ли оперативная память DDR5 обратно совместима или нет.
