Охарактеризуйте компоненты модели hsb – Hsv (цветовая модель) — Википедия

Достоинства и ограничения hsb-модели

Модель HSB в отличие от моделей RGB и CMYK носит абстрактный характер. Отчасти это связано с тем, что цветовой тон и насыщенность цвета нельзя изме­рить непосредственно. Любая форма ввода цветовой информации всегда начина­ется с определения красной, зеленой и синей составляющих, на базе которых за­тем с помощью математического пересчета получают компоненты HSB-модели. В результате эта цветовая модель имеет то же цветовое пространство, что и RGB-модель, а значит, и присущий ей недостаток — ограниченное цветовое простран­ство.

Вместе с тем HSB-модель обладает по сравнению с RGB- и CMYK-моделями дву­мя важными преимуществами:

Аппаратной независимостью. Задание составляющих этой модели в виде зна­чений цветового тона, насыщенности и яркости позволяют однозначно опреде­лить цвет без необходимости учета параметров устройства вывода.

Более простым и интуитивно понятным механизмом управления цветом.

Это связано с тем, что цветовой тон, насыщенность и яркость представляют собой независимые характеристики цвета. Например, чистый красный цвет расположен на цветовом круге под углом 0°. Если нужно сместить красный тон к оранжевому тону, то следует лишь несколько увеличить угол, определяющий цветовой тон. Для получения более блеклого цвета достаточно лишь снизить насыщенность, а для придания ему большей яркости соответственно увеличить значение яркости. По­лучение таких эффектов с помощью RGB-модели практически невозможно, поскольку значения ее цветовых компонентов очень сильно зависят друг от друга. Поэтому при изменении одной из ее составляющих, например красной, это окажет влияние не только на цветовой тон, но одновременно и на насыщенность и яр­кость.

6.4.4 Системы соответствия цветов и палитры

Как уже отмечалось ранее при рассмотрении цветовых моделей, каждая из них характеризуется собственным цветовым охватом. Это приводит к тому, что часть цветов, используемых в технологии многослойной печати, не может быть точно отображена на экране монитора. Кроме того, на воспроизведение цвета на экране монитора влияет множество других факторов: условия освещенности, срок экс­плуатации, точность его настройки. Поэтому нельзя выбирать нужный нам цвет непосредственно на экране дисплея.

С целью повышения точности воспроизведения цвета на этапе печати в современ­ные графические программы включены системы сопоставления цветов и палит­ры, которые предоставляют в ваше распоряжение еще один способ назначения

цветов, альтернативный цветовым моделям.

Системы соответствия цветов

Для упрощения процедуры идентификации цвета ведущими фирмами, специализирующимися в области полиграфии и производстве красителей, были созданы

системы соответствия цветов.

Система соответствия цветов включает в себя набор следующих основных компонентов:

Эталонные таблицы (атласы или каталоги) цветов, содержащихся в одноименных палитрах.

Электронные палитры (или просто палитры).

Специальные программные и аппаратные средства для калибровки устройств вывода.

Назначение эталона

Эталонные таблицы предоставляют собой набор цветов (образцов), которые мо­гут быть адекватным образом отображены в процессе печати на соответствующей им бумаге.

Изготовление эталона тщательно контролируется с целью минимизации вариа­ций цветов. Каждому цвету присваивается свое уникальное имя и указывается тип пигмента или состав смеси из различных пигментов, необходимых для его реали­зации. Указывается также идентифицированный с данным пигментом тип бума­ги. В дополнение к этой таблице, используемой как справочник, пользователь по­лучает образцы цветов, которые можно вырезать и прикрепить к изображению. Благодаря этим образцам система обеспечивает точный визуальный контроль со­ответствия того, что мы видим на экране, с тем, что мы получим на печати. Типич­ными примерами атласов цветов (или, как их еще называют, цветовых образцов) являются каталоги фирм TRUMATCH и Pantone, известные под названиями Colorfinder и Process Color Guide (рис. 6.31).

Рис. 6.31. Примеры оформления эталонных образцов цветов фирм TRUMATCH и Pantone

Вы можете выбрать из них нужные вам цвета, затем определить соответствующее им процентное содержание каждого из компонентов CMYK-модели и быть уве­ренными, что они точно отобразятся при печати (даже если цвет на экране не соот­ветствует цвету выбранного вами образца).

Каждая из рассмотренных систем соответствия цветов имеет два варианта атласов образцов с одними и теми же CMYK-цветами, напечатанными на мелованной и не­мелованной бумаге.

Реальность такова, что цвет, напечатанный на немелованной бумаге, выглядит бо­лее темным и приглушенным по сравнению с аналогичным цветом, напечатанным на мелованной бумаге. Поэтому если вы собираетесь использовать при печати оба вида бумаги, вам понадобятся два каталога цветовых образцов.

Рис. 6.32. Справочники с цветовыми образцами фирмы Pantone.

Итак, можно выбрать цвет в изображении и визуально сопоставить его с образцом, взятым из эталонной таблицы (рис. 6.33).

Рис. 6.33. Примеры задания цвета изображения с использованием системы Pantone.

В современных программах графики, таких как программа CorelDRAW, электрон­ные палитры систем соответствия цветов поставляются вместе с высококачествен­ными копиями цветных каталогов.

studfiles.net

Цветовая модель hsb

Здесь заглавные буквы не соответствуют никаким цветам, а символизируют тон (цвет),насыщенностьияркость(Hue Saturation Brightness). Предложена в 1978 году. Все цвета располагаются по кругу, и каждому соответствует свой градус, то есть всего насчитывается 360 вариантов –Hопределяет частоту света и принимает значение от 0 до 360 градусов (красный – 0, желтый – 60, зеленый – 120 градусов и так далее), т.е. любой цвет в ней определяется своим цветом (тоном), насыщенностью (то есть добавлением к нему белой краски) и яркостью.

Насыщенность определяет, насколько ярко выраженным будет выбранный цвет. 0 – серый, 100 – самый яркий и чистый из возможных вариантов.

Параметр яркости соответствует общепризнанному, то есть 0 – это черный цвет.

Такая цветовая модель намного беднее рассмотренной ранее RGB, так как позволяет работать всего лишь с 3 миллионами цветов.

Эта модель аппаратно–зависимая и не соответствует восприятию человеческого глаза, так как глаз воспринимает спектральные цвета как цвета с разной яркостью (синий кажется более темным, чем красный), а в модели HSB им всем приписывается яркость 100%.

Насыщенность (Saturation) – это параметр цвета, определяющий его чистоту. Отсутствие (серых) примесей (чистота кривой) соответствует данному параметру. Уменьшение насыщенности цвета означает его разбеливание. Цвет с уменьшением насыщенности становится пастельным, блеклым, размытым. На модели все одинаково насыщенные цвета располагаются на концентрических окружностях, т. е. можно говорить об одинаковой насыщенности, например, зеленого и пурпурного цветов, и чем ближе к центру круга, тем все более разбеленные цвета получаются. В самом центре любой цвет максимально разбеливается, проще говоря, становится белым цветом.

Работу с насыщенностью можно характеризовать как добавление в спектральный цвет определенного процента белой краски. Чем больше в цвете содержание белого, тем ниже значение насыщенности, тем более блеклым он становится.

Яркость (Brightness) – это параметр цвета, определяющий освещенность или затемненность цвета. Амплитуда (высота) световой волны соответствует этому параметру. Уменьшение яркости цвета означает его зачернение. Работу с яркостью можно характеризовать как добавление в спектральный цвет определенного процента черной краски. Чем больше в цвете содержание черного, тем ниже яркость, тем более темным становится цвет.

Модель HSB – это пользовательская цветовая модель, которая позволяет выбирать цвет традиционным способом.

Модель CMY (Cyan Magenta Yellow)

В этой модели основные цвета образуются путем вычитания из белого цветов основных аддитивных цветов модели RGB.

Рис. Получение модели CMY из RGB

Цвета, использующие белый свет, вычитая из него определенные участки спектра называются субтрактивными. Основные цвета этой модели: голубой (белый минус красный), фуксин (в некоторых книгах его называют пурпурным) (белый минус зеленый) и желтый (белый минус синий). Эти цвета являются полиграфической триадой и могут быть легко воспроизведены полиграфическими машинами. При смешение двух субтрактивных цветов результат затемняется (в модели RGB было наоборот). При нулевом значении всех компонент образуется белый цвет (белая бумага). Эта модель представляет отраженный цвет, и ее называют моделью

субтрактивных основных цветов. Данная модель является основной для полиграфии и также является аппаратно–зависимой.

Рис. Модель CMY

Система координат CMY – тот же куб, что и для RGB, но с началом отсчета в точке с RGB координатами (1,1,1), соответствующей белому цвету. Цветовой куб модели CMY показан на рис. 0.4.2.

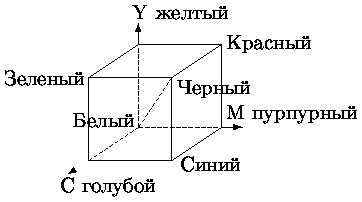

Рис. 0.4.2: Цветовой куб модели CMY

studfiles.net

Модель HSB

Модель HSB упрощает работу с цветами, так как в ее основе лежит принцип восприятия цвета человеческим глазом. Любой цвет определяется своим цветовым тоном (Hue) — собственно цветом, насыщенностью (Saturation) — процентом добавления к цвету белой краски и яркостью (Brightness) — процентом добавления черной краски. На рис. 4.10 показано графическое представление модели HSB.

Рис. 4.10. Графическое представление модели HSB

Спектральные цвета, или цветовые тона, располагаются по краю цветового круга и характеризуются положением на нем, которое определяется величиной угла в диапазоне от 0 до 360°. Эти цвета обладают максимальной (100%) насыщенностью (S) и яркостью (B). Насыщенность изменяется по радиусу круга от 0 (в центре) до 100% (на краях). При значении насыщенности 0% любой цвет становится белым.

Яркость — параметр, определяющий освещенность или затемненность. Все цвета цветового круга имеют максимальную яркость (100%) независимо от тона. Уменьшение яркости цвета означает его затемнение. Для отображения этого процесса на модели добавляется новая координата, направленная вниз, на которой откладываются значения яркости от 100 до 0%. В результате получается цилиндр, образованный из серии кругов с уменьшающейся яркостью, нижний слой — черный.

С целью проверки данного утверждения откройте диалоговое окно выбора цвета в программе CorelDRAW. В поля S и B введите максимальное значение 100%, а в поле H — минимальное значение 0°. В результате мы получим чистый красный цвет солнечного спектра. Этому же цвету соответствует красный цвет модели RGB, его код (255, 0, 0), что указывает на взаимосвязь этих моделей (рис. 4.11).

Рис. 4.11. Пример взаимосвязи цветов в моделях HSB и RGB

В поле H изменяйте значение угла с шагом 20°. Вы будете получать цвета в том порядке, в каком они расположены в спектре: красный сменится оранжевым, оранжевый желтым, желтый зеленым и т. д.

Угол 60° дает желтый цвет (255, 255, 0), 120°— зеленый (0, 255, 0), 180°— голубой (255, 0, 255), 240° — синий (0, 0, 255) и т.д.

Чтобы получить розовый цвет, на языке модели HSB — блеклый красный, необходимо в поле H ввести значение 0°, а насыщенность (S) понизить, например, до 50%, задав максимальное значение яркости (B).

Серый цвет для модели HSB — это сведенные к нулю цветовой тон (H) и насыщенность (S) с яркостью (B) меньше 100%. Вот примеры светлосерого: H = 0, S = 0, B = 80% и темносерого цветов: H = 0, S = 0, B = 40%.

Белый цвет задается так: H = 0, S = 0, B = 100%, а чтобы получить черный цвет, достаточно снизить до нуля значение яркости при любых значениях тона и насыщенности.

В модели HSB любой цвет получается из спектрального добавлением определенного процента белой и черной красок. Поэтому HSB — очень простая в понимании модель, которую используют маляры и профессиональные художники. У них обычно есть несколько основных красок, а все другие получаются добавлением к ним черной или белой. Однако при смешивании художниками красок, полученных на основе базовых, цвет выходит за рамки модели HSB.

Модель Lab

Модель Lab основана на следующих трех параметрах: L — яркость (Lightness) и два хроматических компонента —a иb. Параметр

58

a изменяется оттемно-зеленогочерез серый до пурпурного цвета. Параметрb содержит цвета от синего через серый до желтого (рис. 4.12). Оба компонента меняются от–128до 127, а параметрL — от 0 до 100. Нулевое значение цветовых компонентов при яркости 50 соответствует серому цвету. При значении яркости 100 получается белый цвет, при 0 — черный.

Рис. 4.12. Графическое представление модели Lab

Понятия яркости в моделях Lab и HSB нетождественны. Как и в RGB, смешение цветов из шкал a иb позволяет получить более яркие цвета. Уменьшить яркость результирующего цвета можно за счет параметраL.

Откройте окно выбора цвета в программе CorelDRAW, в поле яркости L введите значение 50, для параметраa введите наименьшее значение–128,а параметрb обнулите. В результате вы получите синезеленый цвет (рис. 4.13). Теперь попробуйте увеличить значение параметраa на единицу. Обратите внимание: ни в одной модели числовые значения не изменились. Попробуйте, увеличивая значение данного параметра, добиться изменения в других моделях. Скорее всего, у вас получится это сделать при значении 124 (зеленая составляющая RGB уменьшится на 1). Это обстоятельство подтверждает факт того, что модель Lab имеет больший цветовой охват по сравнению

смоделями RGB, HSB и CMYK.

Вмодели Lab яркость полностью отделена от изображения, поэтому в некоторых случаях эту модель удобно использовать для перекраски фрагментов и повышения насыщенности изображения, влияя только на цветовые составляющие a иb. Также возможна регулировка контраста, резкости и других тоновых характеристик изображения за счет изменения параметра яркостиL.

Рис. 4.13. Пример взаимосвязи цветов в моделях Lab и RGB

Цветовой охват модели Lab шире, чем у RGB, поэтому каждое повторное преобразование из одной модели в другую практически безопасно. Более того, можно перевести изображение в режим Lab, выполнить коррекцию в нем, а затем безболезненно перевести результат обратно в модель RGB.

Модель Lab аппаратно независима и применяется в скрытом виде при каждом преобразовании цветовых моделей как промежуточная. Ее цветовой диапазон покрывает диапазоны RGB и CMYK.

Индексированные цвета

Для публикации изображения в Интернете используется не вся цветовая палитра, состоящая из 16 млн цветов, как в режиме RGB, а только 256 цветов. Этот режим называется «Индексированные цвета» (Indexed Color). На работу с такими изображениями налагается ряд ограничений. К ним не могут быть применены фильтры, некоторые команды тоновой и цветовой коррекции, недоступны все операции со слоями.

С изображением, скачанным из Интернета (как правило, в формате GIF) очень часто возникает следующая ситуация. Нарисовать в нем чтолибо получится только цветом, отличным от выбранного. Это объясняется тем, что выбранный цвет выходит за рамки цветовой палитры индексированного изображения, то есть этого цвета нет в файле. В результате происходит замена выбранного в палитре цвета на ближайший похожий цвет из цветовой таблицы. Поэтому перед редактированием такого изображения необходимо перевести его в модель RGB.

60

studfiles.net

Цветовая модель hsb

Некоторые графические редакторы позволяют работать с цветовой моделью HSB. Если модельRGBнаиболее удобна для компьютера, а модельCMYK— для типографии, то модельHSBнаиболее удобна для человека. Она проста и интуитивно понятна.

В модели HSBтоже три компонента оттенок цвета (Hue), насыщенность цвета (Saturation) и яркость цвета (Brightness). Регулируя эти три компонента, можно получить столь же много произвольных цветов, как и при работе с другими моделями.

Цветовая модель HSBудобна для применения в тех графических редакторах, которые ориентированы не на обработку готовых изображении, а на их создание своими руками. Существуют такие программы, которые позволяют имитировать различные инструменты художника (кисти, перья, фломастеры, карандаши), материалы красок (акварель, гуашь, масло, тушь, уголь, пастель) и материалы полотна (холст, картон, рисовая бумага и пр.). Создавая собственное художественное произведение, удобно работать в моделиHSB, а по окончании работы его можно преобразовать в модельRGBи таCMYK, в зависимости от того, будет ли оно использоваться как экранная или печатная иллюстрация.

Преобразование между моделями

Графические редакторы позволяют работать с цветным изображением в разных цветовых моделях, но все-таки модель RGBдля компьютера «ближе» Это связано с методом кодирования цвета байтами. Поэтому создавать и обрабатывать цветные изображения принято в моделиRGB, а при выполнении цветоделения рисунок преобразовывают в модельCMYK. При печати рисункаRGBна цветном четырехцветном принтере драйвер принтера также преобразует рисунок в цветовую модельCMYK.

Коротко о главном

  • Основными видами компьютерной графики являются: растровая, векторная и фрактальная графика.

  • Наименьший элемент растровой графики — это точка (на бумаге) или пиксел (на экране). В файле изображения хранятся данные о координатах и цветах каждой точки изображения.

  • Наименьшим элементом векторной графики является линия (вектор). Векторная графика объектно ориентирована. Из простейших объектов создают более сложные, которые затем используют как элементы еще более сложных объектов, и т. д.

  • Фрактальная графика вычисляемая. Изображение строится по формуле. В памяти компьютера хранится не изображение, а только формула, с помощью которой можно получить бесконечное количество различных изображений.

  • Основными недостатками растровой графики являются большие размеры файлов и невозможность масштабирования изображений (увеличения или уменьшения) без изменения данных. Векторная графика свободна от этих недостатков, но ее слабым местом является сложность создания художественных иллюстраций, поэтому средства векторной графики применяют для оформительских и чертежных работ.

  • Основными параметрами компьютерного изображения являются его физический размер и разрешение. От них зависят экранные размеры изображения и размеры отпечатка на бумаге, а также качество изображения.

  • Основными понятиями, связанными с цветом, являются цветовое разрешение (глубина цвета) и цветовая модель. Цветовое разрешение определяет максимальное количество цветов, которые могут быть воспроизведены одновременно. Оно зависит от количества байтов, использованных на кодирование цвета. Основные режимы: 8-разрядный (256 цветов), 16-разрядный (65 тыс. цветов, HighColor) и 24-разрядный (16,5 млн цветов,TrueColor).

  • Цветовая модель определяет способ разделения сложных цветовых оттенков на составляющие компоненты. Теоретически для определения цвета достаточно задать яркости трех компонентов.

  • В модели RGBв качестве компонентов применяют основные цвета: красный, зеленый и синий. В моделиCMYKв качестве элементарных компонентов применяют дополнительные цвета: голубой, пурпурный, желтый. Дополнительно к ним отдельно рассматривают черный компонент (теоретически он не нужен, но удобен для полиграфии). В цветовой моделиHSBв качестве компонентов рассматривают цветовой тон, яркость и насыщенность тона.

  • Операция разложения цветного изображения на три или четыре изображения, соответствующих применяемым цветовым компонентам, называется цветоделением.

  • Цветовая модель RGBсоответствует просмотру иллюстрации в проходящем свете и является аддитивной (яркости компонентов складываются и при максимальных значениях дают белый цвет).

  • Цветовая модель CMYKсоответствует просмотру иллюстрации в отраженном свете и является субтрактивной (яркости компонентов вычитаются из белого цвета и при максимальных значениях дают черный цвет).

  • Цветовая модель HSBнаиболее соответствует обыденному представлению об управлении цветом.

  • Цветовая палитра — это таблица данных, в которой хранится информация о том, каким кодом закодирован тот или иной цвет. Эта таблица создается и хранится вместе с графическим файлом.

studfiles.net

9.Цветовые модели hsb и lab. Индексированный цвет. Заказные и составные цвета. Управление цветом.

Цветовая модель HSB.

Следующая система, которая используется в компьютерной графике, система HSB. Растровые форматы не используют систему HSB для хранения изображений, так как она содержит всего 3 миллиона цветов.

В системе HSB цвет разлагается на три составляющие:

HUE (Цветовой тон) – частота световой волны, отражающейся от объекта, который вы видите.

SATURATION (Насыщенность) является чистотой цвета. Это соотношение основного тона и равного ему по яркости бесцветно серого. Максимально насыщенный цвет не содержит серого вообще. Чем меньше насыщенность цвета, тем он нейтральней, тем труднее однозначно охарактеризовать его.

BRIGHTNESS (Яркость) это общая яркость цвета. Минимальное значение этого параметра превращает любой цвет в черный.

При работе в графических программах с ее помощью очень удобно подбирать цвет, так как представление в этой модели цвета согласуется с его восприятием человеком

Модель Lab

Выше уже отмечалось, что модель RGB ориентирована в основном на особенности излучаемого света (монитор), a CMYK — на особенности поглощаемого света (принтер). Кроме того, цветовые диапазоны этих моделей не совпадают. Добавим, что RGB хорошо воспроизводит цвета в диапазоне от синего до зеленого и несколько хуже — желтые и оранжевые оттенки, а в модели CMYK не хватает очень многих оттенков. От всех этих недостатков свободна модель Lab. В рамках Lab работают многие профессионалы компьютерной графики.

Модель Lab основана на трех параметрах: L — яркость (Luminosity) и два цветовых параметра — а и Ь. Параметр а содержит цвета от темно-зеленого через серый до ярко-розового. Параметр b содержит цвета от светло-синего через серый до ярко-желтого.

Параметр L еще называют освещенностью, легкостью (например, в русской версии графического редактора Photoshop) и даже светлостью. Следует отметить, что понятия яркости в моделях Lab и HSB не тождественны. Как и в RGB, смешение цветов из шкал а и b позволяет получить более яркие цвета. Уменьшить яркость результирующего цвета можно за счет параметра яркости L.

Модель Lab аппаратно независима, ее цветовой диапазон покрывает диапазоны RGB и CMYK. Графический редактор Photoshop при переходе от режима RGB к CMYK использует Lab в качестве промежуточного этапа.

Индексированный цвет, работа с палитрой

Все описанные системы цветов имели дело со всем спектром цветов. Индексированные палитры цветов - это наборы цветов, из которых можно выбрать необходимый цвет. Преимуществом ограниченных палитр является то, они что занимают гораздо меньше памяти, чем полные системы RGB и CMYK. Компьютер создаёт палитру цветов и присваивает каждому цвету номер от 1 до 256. Затем при сохранении цвета отдельного пикселя или объекта компьютер просто запоминает номер, который имел этот цвет в палитре. Для

запоминания числа от 1 до 256 компьютеру необходимо всего 8 бит. Полный цвет в системе RGB занимает 24 бита, а в системе CMYK – 32.

Заказные и составные цвета

При обработке изображения в графических программах есть определенная свобода выбора цветовой модели: RGB, HSB, CMYK и др. Но все репродуцирующие устройства работают в системе CMYK. Поэтому перед печатью приходится принимать решение о преобразовании изображения в систему CMYK. Конвертация изображения из системы RGB в систему CMYK называется цветоделением. Это очень сложный процесс, на результаты которого оказывает влияние множество различных факторов: установки печати, качество бумаги и

красок, способ получения черного цвета, алгоритмы преобразования и многое другое. Часто цветоделение без потери оттенков не удается выполнить по объективным причинам. Диапазон воспроизводимых цветов системы RGB больше, чем охват системы CMYK, поэтому некоторые оттенки, выходящие за пределы цветового охвата CMYK, не имеют точного выражения в этой системе.

Даже при самых благоприятных обстоятельствах цветоделение редко удается выполнить без потерь и ошибок. При выводе определенных типов изображений можно обойтись без цветоделения, если использовать для передачи оттенков так называемые плашечные, или заказные, цвета. Печать заказных цветов выполняется иначе. Их цвет достигается не смешением триадных красок, а передается непосредственно, за счет использования специально подобранного красителя. Такие красители представляют собой смеси определенного химического состава и поэтому иногда называются смесевыми (месевыми).

Цвета, которые получаются смешением базовых, называются составными. Составными являются цвета, полученные при обычной четырехцветной печати красками CMYK. В высокой полиграфии нашли применение различные системы HiFi Color (цвет высокой пробы), в которых составные цвета получаются в результате смешения большего числа красок (шести или семи). Для генерации живых и ярких оттенков в области красных, зеленых и синих тонов к четырем основным добавляются дополнительные цветовые координаты. Следует отметить, что часто составные и заказные цвета смешиваются, а иногда даже заказные

цвета разных библиотек мирно «уживаются» в одной публикации.

Управление цветом

Подготовка цветной публикации состоит из множества технологических операций.

Передача по технологической цепочке информации о цвете сопровождается искажениями и накоплением ошибок. Для точного воспроизведения цвета должны использоваться специальные технические средства. В цифровой полиграфии и компьютерной графике такие средства объединяются в систему управления цветом (Color Management System, CMS).

Целью CMS является обеспечение устойчивого воспроизведения цвета на всех этапах технологической подготовки цветного печатного издания. Сердцевиной любой системы являются профили (профайлы) международного консорциума по цвету. Профилем называется файл, который хранит информацию о цветовом охвате устройства и его цветовой модели. Если известны профили всех устройств, связанных в технологическую цепочку, то появляется возможность согласования их цветовых охватов. Базовые принципы такого согласования очень просты. Надо подавить все оттенки, которые не могут быть воспроизведены хотя бы одним устройством технологической цепочки. Все реализуемые цвета должны быть синтезированы так, чтобы обеспечить наивысшее качество их воспроизведения в данной технологической среде. Реализация этой простой по сути идеи столкнулась с многочисленными техническими сложностями. Даже те программные и технические решения, которые применяются в современных профессиональных полиграфических системах, не обеспечивают воспроизведения цветов с гарантированным качеством в разных ситуациях.

studfiles.net

Цветовая модель hsb

Здесь заглавные буквы не соответствуют никаким цветам, а символизируют тон (цвет),насыщенностьияркость(Hue Saturation Brightness). Предложена в 1978 году. Все цвета располагаются по кругу, и каждому соответствует свой градус, то есть всего насчитывается 360 вариантов –Hопределяет частоту света и принимает значение от 0 до 360 градусов (красный – 0, желтый – 60, зеленый – 120 градусов и так далее), т.е. любой цвет в ней определяется своим цветом (тоном), насыщенностью (то есть добавлением к нему белой краски) и яркостью.

Насыщенность определяет, насколько ярко выраженным будет выбранный цвет. 0 – серый, 100 – самый яркий и чистый из возможных вариантов.

Параметр яркости соответствует общепризнанному, то есть 0 – это черный цвет.

Такая цветовая модель намного беднее рассмотренной ранее RGB, так как позволяет работать всего лишь с 3 миллионами цветов.

Эта модель аппаратно–зависимая и не соответствует восприятию человеческого глаза, так как глаз воспринимает спектральные цвета как цвета с разной яркостью (синий кажется более темным, чем красный), а в модели HSB им всем приписывается яркость 100%.

Насыщенность (Saturation) – это параметр цвета, определяющий его чистоту. Отсутствие (серых) примесей (чистота кривой) соответствует данному параметру. Уменьшение насыщенности цвета означает его разбеливание. Цвет с уменьшением насыщенности становится пастельным, блеклым, размытым. На модели все одинаково насыщенные цвета располагаются на концентрических окружностях, т. е. можно говорить об одинаковой насыщенности, например, зеленого и пурпурного цветов, и чем ближе к центру круга, тем все более разбеленные цвета получаются. В самом центре любой цвет максимально разбеливается, проще говоря, становится белым цветом.

Работу с насыщенностью можно характеризовать как добавление в спектральный цвет определенного процента белой краски. Чем больше в цвете содержание белого, тем ниже значение насыщенности, тем более блеклым он становится.

Яркость (Brightness) – это параметр цвета, определяющий освещенность или затемненность цвета. Амплитуда (высота) световой волны соответствует этому параметру. Уменьшение яркости цвета означает его зачернение. Работу с яркостью можно характеризовать как добавление в спектральный цвет определенного процента черной краски. Чем больше в цвете содержание черного, тем ниже яркость, тем более темным становится цвет.

Модель HSB – это пользовательская цветовая модель, которая позволяет выбирать цвет традиционным способом.

Модель CMY (Cyan Magenta Yellow)

В этой модели основные цвета образуются путем вычитания из белого цветов основных аддитивных цветов модели RGB.

Рис. Получение модели CMY из RGB

Цвета, использующие белый свет, вычитая из него определенные участки спектра называются субтрактивными. Основные цвета этой модели: голубой (белый минус красный), фуксин (в некоторых книгах его называют пурпурным) (белый минус зеленый) и желтый (белый минус синий). Эти цвета являются полиграфической триадой и могут быть легко воспроизведены полиграфическими машинами. При смешение двух субтрактивных цветов результат затемняется (в модели RGB было наоборот). При нулевом значении всех компонент образуется белый цвет (белая бумага). Эта модель представляет отраженный цвет, и ее называют моделью субтрактивных основных цветов. Данная модель является основной для полиграфии и также является аппаратно–зависимой.

Рис. Модель CMY

Система координат CMY – тот же куб, что и для RGB, но с началом отсчета в точке с RGB координатами (1,1,1), соответствующей белому цвету. Цветовой куб модели CMY показан на рис. 0.4.2.

Рис. 0.4.2: Цветовой куб модели CMY

studfiles.net

Цветовая модель HSB. Adobe Photoshop CS3

Цветовая модель HSB

В качестве своеобразной «компенсации» за модель L*a*b, удобную для компьютеров и неудобную для людей, мир компьютерной графики включает модель HSB, которая, наоборот, удобна для людей и неудобна для вычислений. Поэтому, как правило, модель HSB используется как своеобразный «интерфейс» в тех случаях, когда выбор или редактирование цвета важно представить максимально наглядно.

Разработанная для каталогизации цветов, модель HSB не привязана к каким-нибудь реальным процессам, в ней не используется разделение цвета на основные компоненты. Вместо этого модель HSB разделяет цвет на простые и понятные составляющие: hue (оттенок цвета), saturation (насыщенность цвета) и brightness (яркость). Таким образом, редактирование и выбор цвета становятся простыми и понятными интуитивно.

На рис. 2.4 приведены схемы записи цветов в цветовой модели HSB – цветной (дублируется на цветной вклейке книги) и схематический вариант.

Рис. 2.4. Схема цветовой модели HSB

Координата H (оттенок цвета) представлена в модели HSB как «закольцованная» полоска спектра, или радуги – с небольшой вольностью в виде превращения лилового опять в красный. Оттенок цвета является как бы базовой характеристикой, которая потом корректируется изменением насыщенности и яркости цвета. С помощью этой системы намного легче подобрать сходные по яркости или по насыщенности цвета: требуется изменять только один параметр цвета, а не все одновременно.

Записываются значения координат в различных формах. В некоторых случаях все три параметра измеряются в «компьютерной» традиции – от 0 до 255. Иногда замкнутая в «кольцо» полоска спектра записывается в градусах, от 0 до 359 (как бы положение цвета на цветовом круге или кольце), а яркость и насыщенность измеряются в процентах от 0 до 100. Выбор системы измерения зависит в первую очередь от удобства ее использования в данном конкретном случае.

Кроме названия HSB, можно встретить ту же цветовую модель под названиями HSL или HLS. В этом случае вместо слова «brightness» (яркость) используются слова «luminosity» (свечение) или «lightness» (светлота), которые, впрочем, означают практически то же самое.
