Основная надпись чертежа
ГОСТ 2.104 – 68
Основная надпись, образующая часть графического документа называемого «чертёж». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.
Основные надписи заглавные и последующие листы
1 – наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко.
2 – обозначение документа условными письменными знаками.
Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:
УЧ-01.10.06.01
или
202.10.06.01
202– индекс установленный разработчиком10– порядковый номер сборочной единицы, входящей в изделие06– номер сборочной единицы01– нумерация деталей

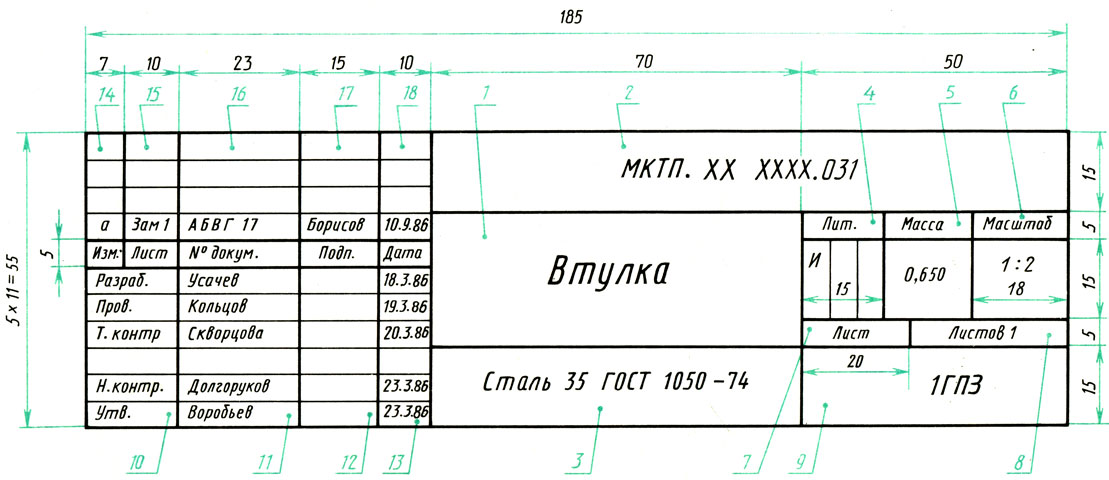

Основная надпись для чертежей и схем
Основная надпись для последующих листов чертежей,
схем и текстовых документов
3 – графа для обозначения материала, из которого изготавливается деталь.
Заполнение ведётся только на чертежах деталей, например:
Сталь 08кп ГОСТ 1050 – 88
4 – здесь пишутся буквы, которые называются «Литера» от латинского слова «littera» что значит – буква. Литера указывает, на какой стадии разработки находится документ:
- П – техническое предложение
- Э – указывает на эскизный проект
- Т – означает, что это технический проект
- О – изготовление опытной партии
- А – скорректированный документ по результатам опытной парти
- Б – эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой –
А
Основная надпись заглавного листа
для оформления текстовых документов
5 – Масса изделия – указывается только в цифрах без обозначения измерения.
Указывать единицы измерения допускается в случае, например: 0,25 т, 15 т.
Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину.
Допускается указывать предельные отклонения массы в технических требованиях.
Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

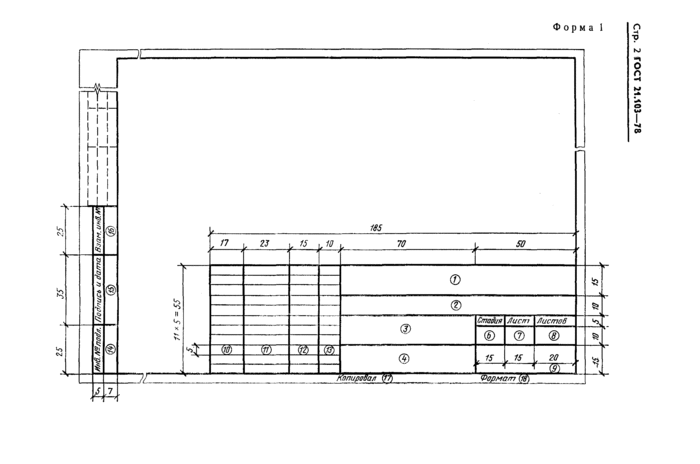

Расположение основной надписи
на формате листа А4
Расположение основной надписи вдоль длинной стороны
для форматов больше А4
Расположение основной надписи вдоль короткой стороны для форматов больше А4
6 – масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.
7 – графа для указания номера листа.
Единичный экземпляр документа не нумеруется.
8 – количество листов в целом.
Число документов указывают только на первом листе.
9 – название предприятия выпустившего документ
10 – дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента», «Начальник бюро».
11 – фамилии лиц подписывающих документ.
12 – места для подписей в соответствии с должностными обязанностями.
Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.
13 – указание даты подписания документа.
14 – 18 – графы предназначены для внесения изменений.
19 – инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов.
20 – графа для подписи лица принявшего документ в технический отдел с указанием даты.
21 – дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.
22 – инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.
23 – графа для подписи лица принявшего дубликат в технический отдел с указанием даты.
24 – здесь записывается обозначение документа, взамен листа, на котором он был выпущен.
25 – в данной графе указывается документ, где он впервые был записан.
26 – ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на
27 – в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.
28 – номер и дата утверждения документации соответствующей литеры.
29 – номер и дата утверждения документации.
30 – индекс заказчика
31 – копировщик документа
32 – указание формата листа
33 – определение зоны, где находится модифицируемая часть изделия
34 – номер авторского свидетельства на изобретение
1.4. Основная надпись на чертежах
Основную
надпись помещают
в правом нижнем углу чертежа. Формат А4
располагают только вертикально (основная
надпись внизу листа). Форма, размеры и
содержание граф основной надписи
установлены ГОСТ 2.104—68. Основная надпись
на чертежах и схемах должна соответствовать
рис. 1.1, на чертежах по начертательной
геометрии применяется упрощенная форма
надписи рис.
Обозначение изделий и конструкторских документов, выполняемых студентами в основной надписи на учебных чертежах, рекомендуется выполнять в упрощенной форме в соответствии со стандартом предприятия СТП КИСО 07-97 [9].
В графах основной надписи (рис. 1.1 — 1.3 — номера граф обозначены цифрой в кружке) указывают:
в графе 1
Шифр документа
Индекс университета
Шифр специальности
Номер графической (лабораторной) работы
Номер варианта задания
Номер детали
Индекс университета — сокращенное название университета, например КИСО.
Шифр
специальности — например, 071900 «Информационные
системы в технике и технологиях».
Номера графической (лабораторной) работы и варианта выбираются по данному практикуму.
Номер детали должен соответствовать номеру позиции в спецификации.
Шифр документа присваивается в соответствии с требованиями ГОСТ 2.102-68 и ГОСТ 2.701-68. Рабочим чертежам деталей и спецификации шифр не присваивают. Шифр чертежа общего вида — ВО; сборочного чертежа — СБ и т.д.
Например: КИСО. 151001. 931 000 СБ.
В графе 2 на учебных чертежах рекомендуется указывать:
Шифр группы
Индекс кафедры (сокращенное наименование)
№ группы
Например, АСУ, гр. 1.1.
Все чертежи графических и лабораторных работ сопровождаются титульным листом, выполненным по образцу рис. 2.2.
Чертежи, помещенные
как образцы выполнения ГР и ЛР, не
являются эталонами исполнения, а служат
лишь примерами расположения материала
на листе, характеризуют объем и содержание
изученной темы.
Листы чертежей выполненных ГР не складывают, а хранят и представляют на проверку и зачет в папке для черчения форматом А3.
Рис. 1.1. Форма основной надписи на чертежах и схемах
Рис. 1.2. Форма надписи на чертежах по начертательной геометрии
Рис. 1.4. Образец первого листа содержания ПЗ
Рис. 1.5 Образец последующих листов содержания ПЗ
Рис. 1.7 Титульный лист графических работ
(Размеры на чертеже не проставлять)
2. Начертательная геометрия. Задания к графическим работам
2.1.Графическая работа №1 стандарты чертежа. Взаимное положение двух плоскостей
2.1.1. Стандарты чертежа. Титульный лист
(Пример выполнения приведён на рис. 2.1)
Цель
работы: Изучить
основные правила оформления чертежей,
изложенных в стандартах ЕСКД, относящихся
к линиям чертежа и шрифтам чертежным;
получить навыки чертежной работы и
выполнить надписи стандартным чертежным
шрифтом.
Задание
Упражнение 1. Вычертить основные линии, применяемые при обводке чертежей (ГОСТ 2.303-68 — ЕСКД. Линии чертежа).
Упражнение 2. Выполнить шрифтом размером 10 (высота букв в миллиметрах) все прописные и строчные буквы русского алфавита и цифры. Другие размеры шрифта изучить по ГОСТ 2.304—81 -ЕСКД. Шрифты чертежные.
Упражнение 3. Выполнить стандартным чертежным шрифтом титульный лист графических работ.
