Обзор Компас 3D

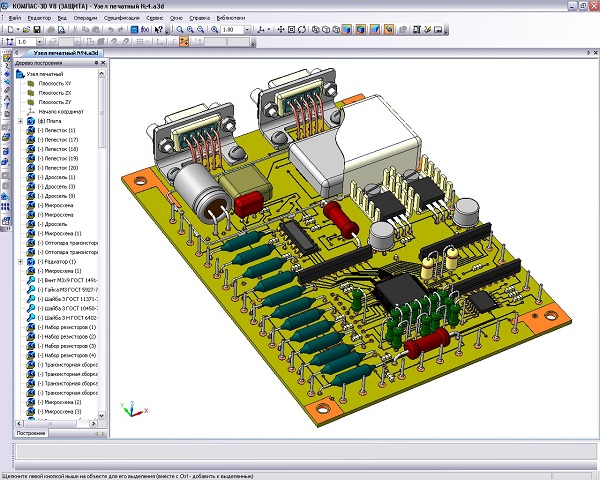

Мы продолжаем наш марафон обзоров программ для 3D моделирования и сегодня подготовили для вас интереснейшую статью: обзор Компас 3D. Наверняка многие из вас слышали об этой программе, а некоторые, возможно, даже сами работали в ней. Нашей целью является описание базовых функций программы и ее основных возможностей. Мы не станем углубляться в подробности и постараемся сделать статью максимально простой и доходчивой, чтобы объяснить принцип этого приложения новичкам. Итак, что такое Компас-3D?
Откровенно говоря, называть эту программу приложением для 3D моделирования будет не совсем корректно. Компас это комплексная система автоматизированного проектирования (САПР). Она направлена не только на создание объемных цифровых вариантов изделий, но и на разработку чертежей, проектирование различных систем (в том числе кабельных) и создание соответствующей документации. В целом, функционал программы довольно широк, за счет чего она пользуется определенной популярностью, особенно среди начинающих инженеров.
Функции
Давайте поговорим о функциях приложения более подробно. Наш обзор Компас 3D не охватит всего функционала программы, но даст определенное представление о ее возможностях. Вот, что предлагает нам САПР:
- Твердотельное и параметрическое 3D моделирование. Этот процесс очень напоминает моделирование в SolidWorks. 3D модель строится на основе эскизов, к которым применяются стандартные операции. Также есть возможность включения привязок и уравнений;
- Наличие стандартных библиотек моделей. В приложении присутствует встроенный каталог готовых моделей. В основном это распространенные технические детали;
- Построение чертежей и составление технической документации. Это – конек программы. Изначально Компас-3D был ориентирован именно на 2D проектирование, потому алгоритм разработки чертежей в нем реализован на высшем уровне;
- Возможность проектирования изделий из листового материала. Очень полезная функция, грамотно реализованная в программе.
- Учет допусков. Компас-3D – это комплексное приложение для проектирования, в котором при создании модели есть возможность учесть всевозможные допуски, усадку, свойства материала и даже технологию производства конечного изделия;
- Огромное количество инструментов. Разработчиками предусмотрено множество полезных функций и инструментов, максимально облегчающих 3D моделирование.
Особенности программы
Как и любое приложение, эта программа имеет свои особенности. И наш обзор Компас 3D призван охватить как можно больше из них. Далее мы перечислим то, чем эта программа интересна и чем отличается от других:
- Собственное ядро. Программа построена на собственном, уникальном ядре, максимально поддерживающем функции приложения;
- Русскоязычный интерфейс. Приложение полностью на русском языке и имеет довольно простой и понятный интерфейс, разобраться в котором не составит труда;
- Интеграция с другими программами. Все, созданное в Компасе, есть возможность перенести в другие САПР и без проблем работать с исходными данными;
- Поддержка различных файловых форматов. У вас не возникнет проблем с экспортом или импортом созданных изделий: программа поддерживает наиболее популярные форматы файлов;
- Возможность проектирования трубопроводов, кабелей и кабельных систем. Благодаря САПР большую часть работы можно выполнить автоматически, без значительных усилий. Эта возможность значительно упрощает проектирование на различных предприятиях;
- Встроенный модуль для создания электрических цепей.
Все, созданное в Компасе, есть возможность перенести в другие САПР и без проблем работать с исходными данными;Преимущества и недостатки
Пришло время расписать конкретные плюсы и минусы приложения, с которыми пользователи сталкиваются в процессе работы.
Положительные стороны:
- Простота в освоении;
- Обширная библиотека стандартизированных изделий;
- Русскоязычная поддержка и множество дополнительной информации на русском языке;
- Доступная цена;
- Масштабное и продуманное проектирование в 2D;
- Возможность учета свойств большого количества материалов.
Недостатки:
- Случаются проблемы при импорте 3D моделей из других программ;
- Проектировать в 3D сложнее, чем в 2D;
- Плохо реализована возможность визуализации;
- Не слишком хорошо оформлена система поверхностного моделирования.
Как видите, Компас-3D представляет собой довольно функциональную программу, ориентированную на различные задачи. Это приложение станет прекрасным спутником для новичков, желающих освоить систему автоматизированного проектирования. Оно даст базовое представление о возможностях подобных систем и поможет понять принцип их работы. Также Компас станет прекрасной альтернативой черчению на бумаге и поможет построить детальный чертеж с любой 3D модели. Программа содержит необходимое количество инструментов и функций и охватывает широкий спектр специфических задач.
На этом наш обзор Компас 3D подходит к концу. Надеемся, он был информативным и полезным для вас. В завершение хотим напомнить, что наша компания занимается 3D моделированием в различных программах.
И если у вас не получается спроектировать нужное изделие самостоятельно, мы с радостью вам поможем. По всем вопросам звоните по телефонам или пишите на электронную почту, указанные в разделе «Наши контакты». Будем рады сотрудничеству!
Вернуться на главную
КОМПАС-3D: практическое применение
На страницах нашего журнала мы подробно рассказывали о новой системе трехмерного твердотельного моделирования КОМПАС-3D, компании «Аскон» (см. «КОМПАС-2D — система которую ждали» «САПР и графика» № 8’99).
В данной статье мы намерены осветить некоторые возможности КОМПАС-3D, позволяющие существенно повысить эффективность проектирования, и хотим привести ряд примеров практического использования этой системы.
Ирина Николаева Владимир Панченко
Основные задачи, которые решает система КОМПАС-3D, — формирование трехмерной
модели детали с целью передачи геометрии в различные расчетные пакеты или в
пакеты разработки управляющих программ для оборудования с ЧПУ, а также создание
конструкторской документации на разработанные детали.
На рис. 1 показан расчет в системе ANSYS напряженно-деформированного состояния шестерни, сформированной в КОМПАС-3D (проектные расчеты шестерни производились в прикладной библиотеке КОМПАС-SHAFT).
Некоторые расчеты (масса, объем, площадь поверхности, массо-центровочные характеристики детали) можно произвести непосредственно в КОМПАС-3D.
Примером удачного взаимодействия КОМПАС-3D с технологическими пакетами может служить опыт формирования в системе ГЕММА-3D управляющих программ для механической обработки деталей, спроектированных в КОМПАС-3D.
Детали, смоделированные в КОМПАС-3D, можно передать для создания сборочной единицы
в другие системы трехмерного моделирования. Например, возможен следующий вариант
оснащения конструкторского подразделения: на одном рабочем месте в системе SolidWorks
или SolidEdge производится сборка изделия из деталей, спроектированных на нескольких
рабочих местах в КОМПАС-3D.
Такая схема позволяет существенно оптимизировать
затраты на приобретение программного обеспечения САПР.
Начиная с ближайшей версии в КОМПАС-3D станет возможно формирование не только деталей, но и сборок; совместимость форматов позволит использовать в сборках созданные в текущей версии 5.9 детали. Следует особо отметить, что пользователи версии 5.9 смогут обновить ее (а значит, получить возможность работы со сборочными единицами) бесплатно.
Передача данных из КОМПАС-3D в другие системы производится через стандартные форматы обмена — IGES и SAT. Для передачи геометрии детали (точнее, информации о ее поверхности) на стереолитографическое оборудование используется формат STL.
Некоторые функции КОМПАС-3D разработаны специально для быстрой реализации стандартных приемов проектирования (например, использования существующих наработок, создания зеркально-симметричных деталей и т.д.).
Удобный прием моделирования изделий, которые различаются лишь некоторыми конструктивными
элементами, — использование в качестве основания (первого объемного элемента)
детали ранее подготовленной модели (она называется деталью-заготовкой).
Использование детали-заготовки в некоторых случаях позволяет значительно ускорить работу системы при моделировании деталей высокой сложности.
В модель можно вставлять не только деталь-заготовку, но и ее зеркальную копию. Благодаря этому модели зеркально-симметричных деталей (рис. 3) можно создать за несколько секунд.
Эта деталь может отслеживать все изменения, вносимые в ее прототип, и самостоятельно
перестраиваться в соответствии с изменениями, сохраняя свойство симметрии.
Часто при построении тела требуется произвести несколько одинаковых операций так, чтобы образовавшиеся элементы были определенным образом упорядочены (например, чтобы отверстия образовывали прямоугольный массив или бобышки были симметричны относительно плоскости). Для повторения операций в КОМПАС-3D предусмотрены различные варианты команд копирования: копирование по параллелограммной и концентрической сетке, вдоль кривой, зеркальное копирование. Следует также отметить возможность копирования не только отдельных элементов, но и наборов элементов, и массивов копий («копия копии»), а также возможность удаления отдельных экземпляров из массива копий.
КОМПАС-3D предоставляет пользователю разнообразные средства получения плоских
изображений модели — от печати каркасного или полутонового изображения, видимого
на экране, до автоматического создания чертежа КОМПАС-ГРАФИК, содержащего выбранные
виды детали.
В таком чертеже доступны все команды редактирования изображения,
простановки размеров и технологических обозначений, знакомые пользователям по
работе с графическими документами КОМПАС-ГРАФИК.
При создании плоских изображений детали можно выбирать не только ее стандартные проекции (вид слева, вид сверху и т.д.), но и любую пользовательскую ориентацию детали. Это позволяет быстро получать качественные изображения деталей для каталогов, текстовых документов и т.д.
Допускается также создание разрезов и сечений детали. Рассмотрим практический пример применения этой возможности.
Для штамповки отбойника (детали дорожного ограждения) необходимы матрица и
пуансон. Они изготавливаются на фрезерном станке. Для контроля формы изготовленных
матрицы и пуансона требуется набор шаблонов, соответствующих сечениям отбойника
через каждые 50 мм. Построение таких сечений методами начертательной геометрии
— чрезвычайно трудоемкая задача.
Для ее упрощения можно воспользоваться функциями
КОМПАС-3D. Сформировав трехмерную модель отбойника (рис. 4,
слева), зададим положение плоскостей сечений и вызовем команду построения чертежа
детали. Все нужные сечения, а также указанные виды детали автоматически появятся
в новом чертеже КОМПАС-ГРАФИК (рис. 4, справа). Напечатанный
в масштабе 1:1 лист чертежа используется для получения шаблонов.
Обычно при использовании системы трехмерного моделирования вначале создается модель изделия, а затем (при необходимости) — его плоские изображения (например, рабочие чертежи деталей).
Однако иногда требуется построить трехмерную модель детали, документация на
которую уже выпущена (как правило, это происходит при использовании разработанных
ранее деталей во вновь проектируемых изделиях). И здесь очень кстати оказывается
полная интеграция компонентов системы КОМПАС — КОМПАС-3D и КОМПАС-ГРАФИК: изображения
из любых графических документов КОМПАС можно использовать при построении трехмерной
модели.
Особенно эффективно построение таким способом моделей, сформированных
небольшим количеством операций над сложными контурами. Например, модель ребра,
показанная на рис. 5 (справа), построена за несколько секунд
путем выдавливания контура, взятого из соответствующего КОМПАС-чертежа (рис.
5, слева). Естественно, более сложные детали строятся несколько дольше,
но использование (где это возможно) существующей в графических документах геометрии
помогает сократить время построения модели.
Разумеется, опыт использования КОМПАС-3D не ограничивается рассмотренными выше примерами. О других возможностях и особенностях системы мы расскажем в следующих номерах журнала.
