Диалоговое окно «Внешняя ссылка»
| Понятие | Процедура | Краткий справочник |
Вставка чертежа в
текущий чертеж в качестве внешней ссылки. При вставке чертежа,
который сам содержит внешнюю ссылку, эта ссылка также отображается
в текущем чертеже. По аналогии с блоками, вставляемые внешние
ссылки могут быть вложенными. Если вставленный в качестве внешней
ссылки чертеж в данный момент редактируется другим пользователем,
его изображение в текущем чертеже соответствует моменту последнего
сохранения чертежа, используемого в качестве внешней ссылки.
Имя
Отображение имени внешней ссылки в списке после ее вставки в чертеж. При выборе имени внешней ссылки в списке путь доступа к файлу соответствующего чертежа отображается в поле «Путь».
Обзор
Вызов диалогового окна «Выбор файла внешней ссылки» (стандартного диалогового окна выбора файлов), в котором выбираются новые внешние ссылки для текущего чертежа.
Найдена в
Отображение пути, по которому найдена внешняя ссылка.
Если для внешней ссылки не был сохранен путь или она не была найдена по указанному пути, поиск внешней ссылки будет осуществляться в следующем порядке:
- Текущая папка главного чертежа
- Пути поиска файлов проекта, заданные в диалоговом окне «Настройка» (вкладка «Файлы») или с помощью системной переменной PROJECTNAME
- Пути поиска вспомогательных файлов, заданные на вкладке «Файлы» диалогового окна «Настройка»
- Рабочая папка, заданная в ярлыке приложения Microsoft® Windows®
Сохраненный путь
Отображение
сохраненного пути доступа к внешней ссылке.
Этот путь может быть
абсолютным (полностью заданным), относительным (частично заданным)
или не заданным.
Тип ссылки
Задание типа внешней ссылки — вставленная или наложенная. Наложенная внешняя ссылка отличается от вставленной тем, что она игнорируется при вставке содержащего ее чертежа в другой чертеж в качестве внешней ссылки.
См. Вставка вхождений чертежей (внешних ссылок) и Вложенные и наложенные внешние чертежи. в Руководстве пользователя.
Задание пути
Выбирается тип сохраненного пути доступа к внешней ссылке: «Полный путь», «Относительный путь» или «Путь не задан». Перед установкой значения «Относительный путь» необходимо сохранить текущий чертеж. Для вложенной внешней ссылки относительный путь всегда указывает на расположение ее главного чертежа, который не обязательно является текущим.
Опция
«Относительный путь» не доступна, если чертеж, на который указывает
внешняя ссылка, расположен на другом локальном компьютере или на
сервере сети.
Точка вставки
Задание точки вставки для выбранной внешней ссылки.
- Указать на экране
Отображение подсказок в командной строке и отключение опций X, Y и Z. Описания опций, выводимых в командной строке, совпадают с описаниями соответствующих опций в группе «Точка вставки» команды ВСТАВИТЬ.
- X
Задание координаты X точки текущего чертежа, в которую требуется вставить вхождение внешней ссылки. Точка вставки, заданная командой БАЗА в файле внешней ссылки, совмещается с точкой вставки в текущем чертеже.
- Y
Задание координаты Y точки текущего чертежа, в которую требуется вставить вхождение внешней ссылки. Точка вставки, заданная в системной переменной BASE в файле внешней ссылки, совмещается с точкой вставки в текущем чертеже.
- Z
Задание координаты Z точки текущего чертежа, в которую требуется вставить вхождение внешней ссылки. Точка вставки, заданная в системной переменной BASE в файле внешней ссылки, совмещается с точкой вставки в текущем чертеже.
Масштаб
Задание масштаба для выбранной внешней ссылки.
- Указать на экране
Отображение подсказок в командной строке и отключение опций масштабирования по X, Y и Z. Описания опций, выводимых в командной строке, совпадают с описаниями соответствующих опций в группе «Точка вставки» команды ВСТАВИТЬ.
- Масштаб по X
Задается масштабный коэффициент по оси X для вхождения внешней ссылки.
- Масштаб по Y
Задается масштабный коэффициент по оси Y для вхождения внешней ссылки.
- Масштаб по Z
Масштаб по оси Z для вхождения внешней ссылки.
- Равные масштабы
Обеспечивает задание масштабных коэффициентов по осям Y и Z, равных масштабному коэффициенту по оси X.
Поворот
Задается угол поворота для вхождения внешней ссылки.
- Указать на экране
Отображение подсказок в командной строке и отключение опции «Угол».
Появляется
запрос угла поворота, аналогичный запросу для команды ВСТАВИТЬ.- Угол
-
Задание угла поворота, под которым вхождение внешней ссылки вставляется в текущий чертеж.
Появляется
запрос угла поворота, аналогичный запросу для команды ВСТАВИТЬ.Единицы блока
Отображает информацию о единицах блока по умолчанию.
- Ед.изм.
Отображение значения системной переменной INSUNITS для вставленного блока.
- Коэфф
Отображение масштабного коэффициента, который вычисляется на основе значения системной переменной INSUNITS блока и единиц чертежа.
- ССОТКРЫТЬ
- ССВСТАВИТЬ

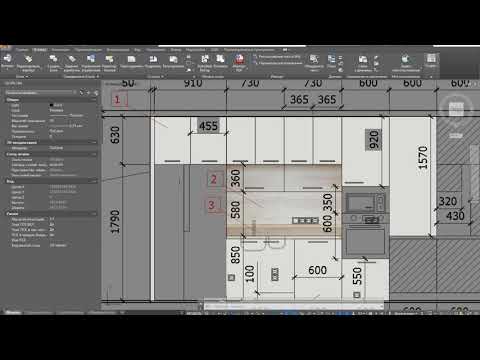

Использование внешних ссылок — Школа AutoCAD Алексея Минеева
В AutoCAD есть несколько решений вопроса по вставки объекта одного чертежа в другой. Самый простой и популярный это копировать, любым удобным способом копирования и вставить в конечный чертеж или вторым способом – это посредством панели «Центра управления». Перечисленные варианты отлично решают задачу копирования, но не оставляют в результате связи с исходным чертежом.
В особых случаях проектирования есть необходимость, чтобы связь между конечным чертежом и исходным, оставалась для того, чтобы при изменении первичного чертежа соответственно изменялся и скопированный вариант.
Существуют некоторые особенности использования связи в чертежах. Вставленный чертеж с помощью ссылки занимает значительно меньше места, тем самым не увеличивает объем файла, но если путь к расположению исходного чертежа изменится, переименуется чертеж или файл будет удален, то AutoCAD не сможет его найти и отобразить по ссылке.
Вставка внешних ссылок
Для вставки чертежа через внешнюю ссылку переходим на вкладку «Вставка» — группа «Ссылка» — «Присоединить» далее, чего откроется диалоговое окно проводника «Выбор файла внешней ссылки» (для отображения в диалоговом окне программы файлов нужного типа, выберите соответствующий формат в выпадающем списке «Тип файла» — выбираем файл и выбираем «Открыть».

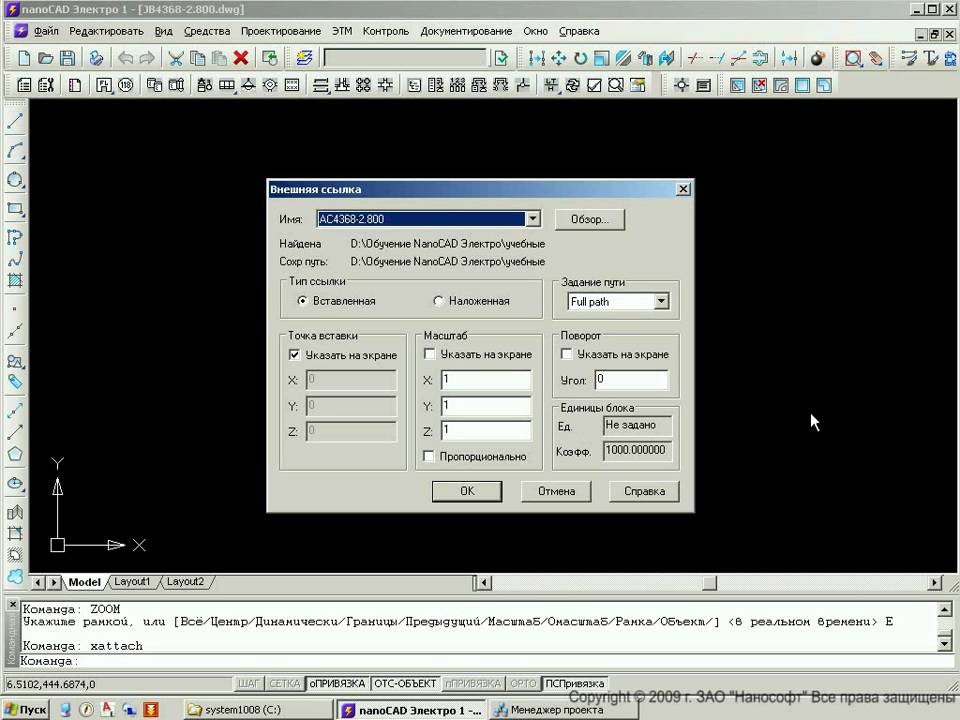

Сразу после этого откроется окно программы «Вставка внешней ссылки».
Поле «Имя» отображает наименование файла внешней ссылки в AutoCAD, можно изменить свой выбор через «Обзор» рядом с этим полем.
Масштаб, поворот, точка вставки, а также коэффициент присваиваются так же, как в случае со вставкой блока.
Задание пути выбираем самостоятельно:
1) «Путь не задан» – задается при нахождении файла в одной папке с конечным чертежом и предполагает передачу чертежа вместе с папкой в которой находится исходный чертеж, необходим при передаче на ПК с отличной остальной структурой папок;
2) «Относительный путь» — создает часть ссылки на внешний файл и подразумевает отличную от исходной структуру папок на другом ПК, а местонахождение файлов остается прежним и передается с той же структурой.
3) «Полный путь» — создает полный путь месторасположения исходного файла с указанием диска.
В поле «Типа ссылки» предлагается два варианта:
1) «Вставленная» — это такой тип ссылки, который позволяет отображаться всем вставленным объектам при вставке конечного чертежа с помощью внешней ссылки в другой чертеж.
2) «Наложенная» — это такой тип ссылки, который, в отличие от «Вставленной» не будет отображаться при дальнейшей вставки объекта с помощью внешней ссылки в другой чертеж.
После указания всех параметров в окне «Вставка внешней ссылки» нажимаем «ОК» и вставляем с помощью курсора мыши в чертеж.
Диспетчер внешних ссылок
Для дальнейшей работы по управлению внешними ссылками можно воспользоваться «Диспетчером внешних ссылок» в палитре «Внешние ссылки».
Вызов палитры производится:
1) Командами «Ссылка» и «Внссылки»;
2) Вкладка «Вид» — группа «Палитры» — «Внешние ссылки»;
3) Вкладка «Вставка» — группа «Ссылка» — нажать на значок стрелки рядом с названием группы «Ссылка».

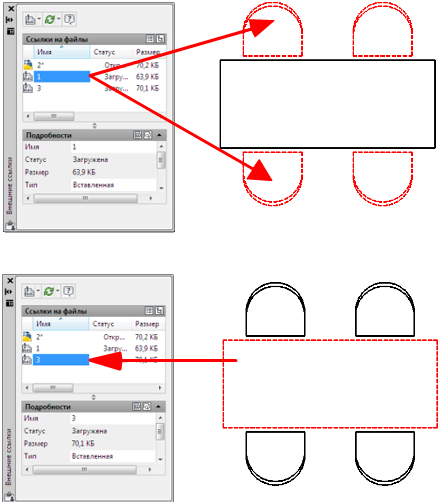

Панель управления внешними ссылками
Визуально палитру можно разделить на четыре части:
- Панель с кнопками управления;
- Список ссылок и чертежей;
- Параметры элементов списка;
- Подробности об объекте.
Первый инструмент управления «Вставка» — в раскрывающемся списке есть возможность выбрать формат вставляемого элемента.
Следующая кнопка отвечает за обновление списка и параметров ссылок.
Далее инструмент по работе с путями месторасположения ссылок.
И кнопка вызова «Справки AutoCAD».
Различные операции с внешними ссылками возможно проводить через вызов с помощью ПКМ «контекстного меню».
1) «Открыть» — открывает файл чертежа в соседней вкладке.
2) «Вставка» — открывает диспетчер «вставки внешней ссылки» для вставки.
3) «Выгрузить» — инструмент для выгрузки ссылки из чертежа, т.е. объект перестает отображаться в пространстве AutoCAD, не удаляя из файла, вернуть отображение можно функцией «Обновить».
4) «Обновить» — кроме вышеупомянутой функции, позволяет обновить связь с «исходником» для передачи внесенных изменений в первый чертеж.
5) «Удалить» — служит для удаления ссылки.
6) «Внедрить» — преобразовывает элементы, отображаемые внешней ссылки в блок текущего чертежа.
7) «Тип внешней ссылки» — позволяет изменить тип ссылки.
8) «Изменений типа пути» — позволяет изменить тип пути.
9) «Выбор нового пути» — позволяет переопределить путь.
10) «Найти и заменить» — позволяет найти указанный путь и заменить на вновь указанный.
В списке ссылок на файл, в конце справа есть иконки для изменения вида отображения списка ссылок: «Дерево» и «Таблица».
Внизу окна панели находится раздел, в котором на выбор можно отобразить подробную информацию выбранного из списка объекта, выбрать предварительный просмотр или свернуть данный отдел.
Редактирование внешних ссылок
После вставки внешней ссылки в чертеж есть возможность ее редактирования, все внесенные изменения будут также транслированы и сохранены в первоисточнике.
Вызываем диалоговое окно «Редактирования вхождений» несколькими способами:
- Командой «ССЫЛРЕД»;
- Выбрав «Контекстное редактирование ссылки» в контекстном меню, которое можно вызвать ПКМ после выбранного вхождение;
- Двойным кликом по вхождению.
В открывшемся окне выбираем вхождение, в нижней части окна опция «Выбираем вложенные объекты автоматически» означает отображение всех ссылок, вложенных во внешнюю ссылку, а опция «Подтверждать выбор вложенных объектов» означает, подтверждение отображения вложенных ссылок.
После выбора параметров нажимаем «ОК», после чего мы переходим в стандартный режим работы редактирования программы AutoCAD? За исключением того, что на ленте инструментов появляется контекстная панель «Редактировать ссылку», на которой после редактирования выбираем «Сохранить изменения» или нет или команда «ССЫЛЗАКР».
AutoCAD Tricks — Управление файлами
1. Добавление ссылок для быстрого доступа к другим документам, сохраненным представлениям и веб-страницам
Используя гиперссылки, вы можете подключаться к веб-страницам, открывать другие документы и отображать сохраненные виды прямо из вашего чертежа одним щелчком мыши (Ctrl+щелчок).
Гиперссылка на другие файлы
1. Лента / вкладка «Вставка» / панель «Данные» / поле
3. Параметры имен полей / гиперссылка / кнопка гиперссылки
4. Диалоговое окно «Вставить гиперссылку» / Ссылка на параметры / Существующий файл или веб-страница / Кнопка «Обзор файла»
5.
Найдите файл / Открыть
6. Диалоговое окно «Вставить гиперссылку» / Введите текст для отображения в виде ссылки / ОК / Ok
7. Укажите точку вставки гиперссылки.
Гиперссылка на веб-страницы
1. Лента / вкладка «Вставка» / панель «Данные» / поле
2. Параметры категории поля / связанные
3. Параметры имен полей / гиперссылка / кнопка гиперссылки
4. Диалоговое окно «Вставить гиперссылку» / Ссылка на параметры / Существующий файл или веб-страница / Кнопка «Обзор веб-страницы»
5. Просмотр диалогового окна «Веб-сайт» / Введите имя или URL-адрес вашего веб-сайта / Хорошо
8. Диалоговое окно «Вставить гиперссылку» / Введите текст для отображения в виде ссылки / «ОК» / «ОК»
9. Укажите точку вставки гиперссылки.
Гиперссылка на сохраненные просмотры
1. Сохраните виды вашей 3D-модели (Именованные виды). |
Лента / Вкладка «Вставка» / Панель «Данные» / Поле 2. Исправление медленных и поврежденных файлов
Если ваш рисунок ведет себя странно, например, долго открывается или работает медленно, это может быть признаком того, что файл поврежден. Вы можете попытаться исправить ошибки, используя два инструмента аудита AutoCAD; однако не обязательно, чтобы они были успешными.
Исправить ошибки в открытом чертеже
Меню приложения/Утилиты рисования/Аудит/Подтвердить Да, чтобы исправить обнаруженные ошибки.
Нажмите F2 (Текстовое окно), чтобы увидеть отчет об исправлении, сколько ошибок было найдено и исправлено.
Не рекомендуется продолжать работу над одним и тем же чертежом.
Сохраните его как другой рисунок!
Исправить чертеж, который невозможно открыть
Запустить AutoCAD/Меню приложения/Утилиты рисования/Восстановить/Восстановить/Просмотреть файл .DWG / Открыть
Вы можете увидеть отчет об исправлении, сколько ошибок было найдено и исправлено в диалоговом окне или текстовом окне.
3. Удалите неиспользуемый контент из ваших рисунков
При работе с большими чертежами вполне вероятно, что вы создадите кучу неиспользуемых блоков, слоев, различных стилей и т. д., которые вы не используете. Если все работает нормально, у вас не возникнет проблем с продолжением рисования, но когда он начинает медленно реагировать или размер его файла становится слишком большим, рекомендуется очистить эти неиспользуемые элементы.
1. Меню приложения / Утилиты рисования / Очистка
2.
Диалоговое окно очистки / Параметры именованных объектов / Просмотр элементов, которые можно очистить
3. Щелкните имя элемента, например Блоки только для очистки блоков.
4. Кнопка «Очистить все» — удаляет все элементы на чертеже.
6. Очистить геометрию нулевой длины и пустые текстовые объекты – стирает невидимый текст, например. только текстовое пространство и геометрия с нулевой длиной.
Дополнительный совет: |
4.
Внешние ссылки
X-ref — это термин AutoCAD для внешней ссылки на другой файл AutoCAD непосредственно из вашего активного чертежа. Ссылочный чертеж и ваш активный чертеж отображаются как одно целое, но на самом деле чертеж внешней ссылки действует как подложка. Его преимущества:
— Несколько человек могут работать над разными разделами одного и того же проекта одновременно.
— Вы можете увидеть полный проект в вашем активном чертеже; тем самым избежать каких-либо ошибок или столкновений.
— Размеры файлов с чертежами X-ref меньше, чем у тех, где разделы вставлены как блоки.
— Вы всегда видите последнюю версию файла X-ref в активном чертеже без повторного прикрепления.
— Когда ваш коллега сохраняет изменения в файле X-ref, вы просто получаете уведомление об их обновлении.
— Внешние ссылки могут быть прикреплены, удалены или вставлены в ваш активный файл в любое время.
Прикрепить чертеж X-ref
1.
Лента / вкладка «Вставка» / панель «Ссылка» / «Вложение»
2. Найдите файл со ссылкой.
3. Диалоговое окно «Присоединить внешнюю ссылку»:
Масштаб:
Если в чертежах X-ref используются одни и те же единицы чертежа, установите Масштаб на 1.
Точка вставки:
Рекомендуется, чтобы все файлы X-ref ссылались на одну и ту же базовую точку; тем самым точка вставки.
Тип пути:
Вложенный файл чертежа X-ref считывается из сохраненного местоположения. Если вы переместите этот файл в другую папку проекта или отправите свои чертежи другим людям, этот путь может быть нарушен, и чертеж X-ref не будет отображаться на вашем активном чертеже. Вы можете выбрать три различных способа запоминания пути к файлу X-ref:
Полный путь – Файл X-ref считывается по абсолютному пути (файл должен располагаться в том же порядке папок).
Относительный путь — запоминает порядок папок между внешней ссылкой и активным файлом.
Вы можете переместить папку проекта в другую папку или на другой жесткий диск, но не следует перемещать один из файлов в другую папку.
Нет пути — X-ref и активный файл должны находиться в одной папке.
Тип ссылки: |
Управление чертежом внешней ссылки
Откройте палитру внешних ссылок:
Лента / вкладка «Вставка» / панель «Ссылка» / нажмите на угловую стрелку или
Выберите Чертеж X-ref / Внешняя ссылка контекстной ленты / Панель параметров / Внешние ссылки
Контекстное меню имени файла X-ref и выберите один из следующих вариантов:
Открыть Разгрузка/Перезагрузка Detach Bind |
Сохраненные изменения также будут видны на вашем активном чертеже.Обновить пути к утерянным файлам X-ref
Если вы перемещаете файлы чертежей в другие папки, путь к файлу X-ref в вашем чертеже нарушается. Дополнительный совет: когда ссылки X-ref не работают, вы обычно получаете диалоговое окно с предупреждением и возможностью обновить или проигнорировать неработающие пути. Нажмите «Обновить», и палитра «Внешняя ссылка» откроется автоматически. |
Вам не нужно снова прикреплять файл X-ref. Просто определите его новый путь. Внесите изменения в файл X-ref
Отдельно от активного чертежа:
1. Файл/Открыть. Самый простой и наименее запутанный способ — просто открыть файл X-ref, внести и сохранить изменения.
В активном чертеже:
2.
Палитра внешних ссылок / Щелкните правой кнопкой мыши имя файла внешней ссылки / Открыть.
3. Выберите Чертеж внешней ссылки / Внешняя ссылка контекстной ленты / Панель «Правка» / Редактировать ссылку на месте
Чертеж внешней ссылки открывается внутри вашего активного чертежа. Как вы видите, в остальную часть вашего активного чертежа проще внести те изменения в ваш чертеж X-ref, которые зависят от геометрии в вашем активном файле. Для сравнения, если вы откроете файл X-ref с помощью команды «Открыть», вы увидите только геометрию чертежа X-ref и ничего из активного файла.
Дополнительный совет: если вы работаете над проектом со своими коллегами, вы можете получить уведомление о том, что вы не можете открыть файл X-ref, так как он доступен только для чтения. Это означает, что кто-то из вашей рабочей группы открыл этот файл раньше вас. Это мера предосторожности, и вы не сможете сохранить изменения в этом файле, пока ваш коллега не закроет его первым.
Изменение внешнего вида чертежей X-ref
Вырезка чертежей X-ref:
1.
Выберите Чертеж X-ref / Внешняя ссылка контекстной ленты / Отсечение / Создать границу отсечения
2. Укажите границу отсечения — предварительно нарисованную ломаную, многоугольную или прямоугольную.
3. Выберите Чертеж X-ref / Внешняя ссылка контекстной ленты / Отсечение / Удалить отсечение — восстанавливает отсеченный чертеж X-ref.
X-reference Fading:
4. Лента / вкладка «Вставка» / панель «Ссылка» / X-ref Fading
Согласовать слои X-ref
Слои, принадлежащие чертежу X-ref, автоматически переименовываются путем добавления имени файла в качестве префикса перед именем слоя. Таким образом, организация слоев в активном чертеже не нарушается. Вы можете установить свойства для слоев, на которые ссылаются X, но вы не можете сделать их текущими.
Когда вы прикрепляете чертеж X-ref, вы можете получить уведомление (в правом нижнем углу) о новых неизвестных или несогласованных слоях в вашем чертеже.
Некоторым эта информация кажется ценной, но многих может раздражать, если сообщения о согласовании новых слоев продолжают появляться во время различных операций, например. перед построением графика. Чтобы решить эту проблему, вы можете либо согласовать новые слои, либо отключить контроль оценки слоев.
Согласовать новые слои:
1. Щелкните Просмотр несогласованных новых слоев в Диспетчере свойств слоев.
2. Выберите все несогласованные слои / щелкните правой кнопкой мыши / выберите «Согласовать слой» в меню.
Отключите управление оценкой нового слоя:
3. Установите для системной переменной LAYEREVALCTL значение 0.
Дополнительные приемы AutoCAD
Пользовательский интерфейс
Рисование
Выбор объекта
Изменение
Слои
XREf, внешние справочные файлы — AutoCAD Tutorial and Videos
Темы, затронутые в этом уроке:
XRef является « внешней ссылкой » на другую
Файл чертежа AutoCAD.
Один файл может ссылаться на множество других файлов и отображать их так, как будто они
один. Они используются в крупных проектах по многим причинам:
Они уменьшают размер файлов.
Они позволяют многим пользователям работать над отдельными компонентами проекта.
При каждой загрузке внешней ссылки это самая последняя версия чертежа.
внешних ссылок можно обновлять, добавлять или отсоединять от основного чертежа в любое время.
Вы можете делать перекрестные ссылки на чертежи, которые сами являются перекрестными ссылками на другие чертежи (вложение).
Для этого проекта вы можете (должны) использовать эти два файла. Один мастер-рисунок файл простой планировки отеля. Второй файл представляет собой типичный гостиничный номер, и на него будет ссылаться основной файл. Это отличный пример использования перекрестных ссылок в реальном мире.
Загрузите два файла ниже, чтобы использовать в этом уроке:
Master Brawing
XREF File
XREF Учебное пособие файлы чертежа
При проектировании мотеля один человек может работать с комнатой и, возможно,
менять двери, места на стенах.
Другой человек может делать план мебели (возможно, в качестве
вложенная XRef в файл комнаты), а затем один человек может наблюдать за всем проектом и использовать
обновления на чертеже «комнаты», чтобы в реальном времени видеть весь проект.
В наши дни сетей и Интернета многие проекты создаются таким образом. Люди в любой точке мира могут совместно работать над проектом в режиме реального времени.
Вот обзор основного файла, обратите внимание, что в нем есть вестибюль, коридор, приемная, но без номеров:
Первое, что нужно сделать, это ПРИКРЕПЛИТЬ X-ref. Это означает, что вы связываете другой рисунок с вашим текущим. Сделайте это, запустив XFEF (XR) команда. Когда вы начинаете команда, вы увидите палитру, показанную ниже. Чтобы прикрепить XRef, нажмите кнопку «Прикрепить». DWG» в левом верхнем углу. (Обратите внимание, что вы также можете использовать файлы XRef Image и DWF)
Откроется окно «Выбрать эталонный файл»: выберите файл и нажмите
Открытым.
Когда вы сделаете это, вы увидите другое диалоговое окно.
Как только вы найдете файл, решите, хотите ли вы, чтобы он был вложением или наложение. Наложение не будет включать какие-либо вложенные внешние ссылки, которые могут содержаться в файле. Ниже этот раздел является параметрами вставки. У вас есть выбор: определить их на экране, или используя стандартные значения по умолчанию в диалоговом окне. Как только вы примете решение, нажмите OK.
Завершите вложение, следуя подсказкам команды. Вы увидите, что это аналогично вставке блока. Вставьте комнату в точку, показанную ниже в верхней части красного треугольник:
Если у вас все еще открыта палитра XRef (если нет, введите XR, чтобы открыть ее), вы должен увидеть это:
Теперь, когда у вас есть X-ref, у вас есть больше возможностей, если вы щелкните правой кнопкой мыши имя файла XRef.
ПРИЛОЖЕНИЕ – Прикрепляет еще одну X-ref.
ОТСОЕДИНИТЬ — Отсоединяет выбранную X-ref.
RELOAD — Обновляет выбранную ссылку XRef — используйте это, если ссылка XRef была изменена.
UNLOAD — Удаляет X-ref, но сохраняет ссылку для будущего использования.
BIND — постоянно прикрепляет загруженную внешнюю ссылку, чтобы она стала частью чертежа.
Чтобы заполнить Мотель, используйте команду ЗЕРКАЛО, чтобы создайте дополнительные комнаты. Зеркально отразите верхнюю половину, затем зеркально отразите нижнюю, используя середина двери прихожей справа, как ваша зеркальная линия.
Работать с внешними ссылками обычно довольно просто, но есть некоторые моменты. держать в уме.
Точка вставки очень важна. Все участники проекта должны работать над тот же набор координат и точек вставки.
Когда вы прикрепляете и X-ref, вы вставляете слои и блоки этого файла. Автокад
создает новые имена слоев на основе имени файла и имени слоя X-ref. (В AutoCAD R14 вы
имеют ограничение в 31 символ для этих имен.
Если вы превысите это число, ваша перекрестная ссылка не будет
нагрузка.)
При печати AutoCAD автоматически перезагружает прикрепленные внешние ссылки.
Если файл перемещен из места, в котором AutoCAD ожидает его найти, вы можете найдите новый путь, не прикрепляя перекрестную ссылку повторно.
В последних версиях расширены функциональные возможности внешних ссылок. Вы можете отредактировать их в чертеж (в отличие от необходимости открывать исходный файл). Для этого просто выберите XRef в рисунок и щелкните правой кнопкой мыши.
Как видите, есть и другие варианты: Открыть перекрестную ссылку, Вырезать ее (обрезать) или откройте диспетчер внешних ссылок.
Одной из проблем в прошлом было то, что если коллега изменил XRef, ваш рисунок, вы не знали и могли продолжать работать с неверной информацией. Более поздние версии AutoCAD предупредит вас, если XRef на вашем чертеже будет изменен кем-то другим.
Чтобы проверить это, внесите некоторые изменения в мебель на чертеже комнаты и СОХРАНИТЬ файл.
