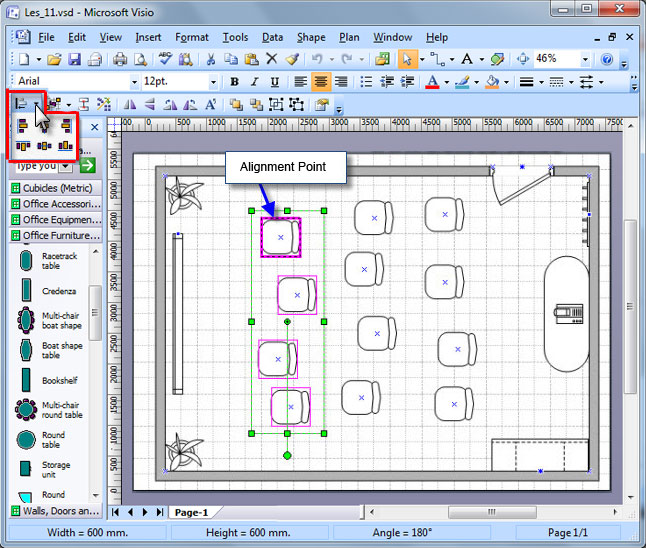

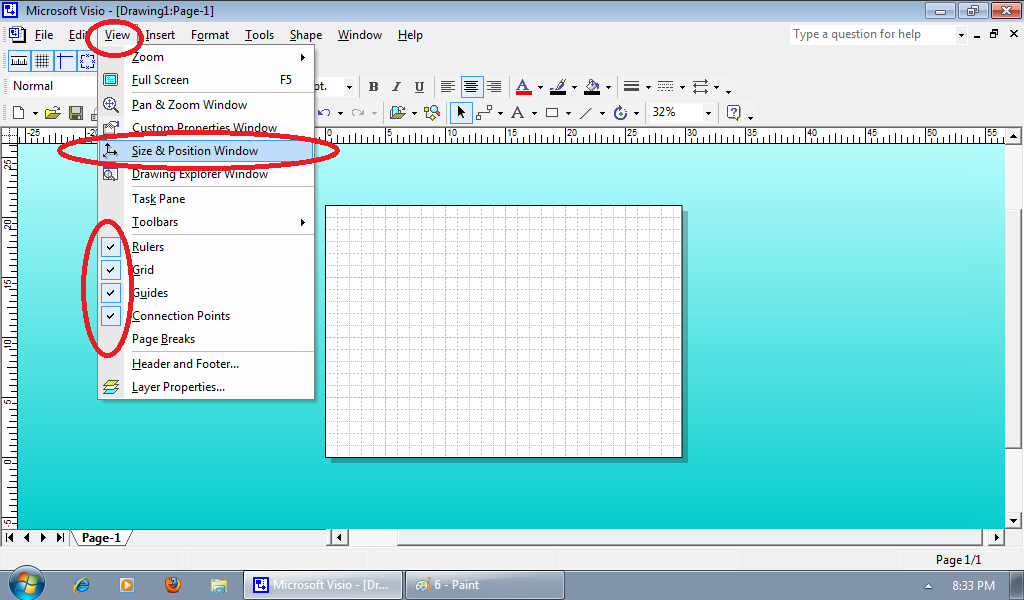

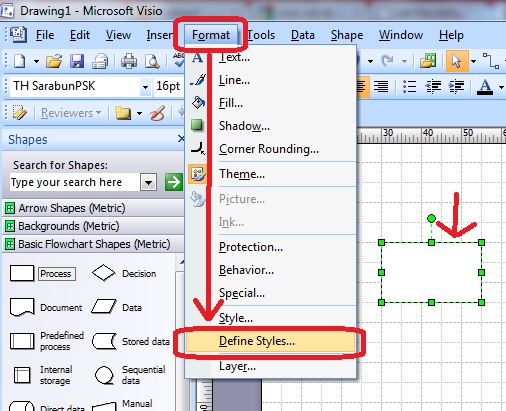

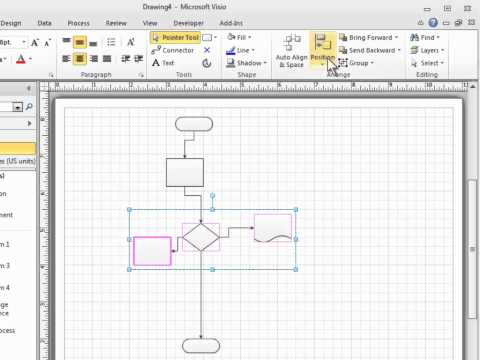

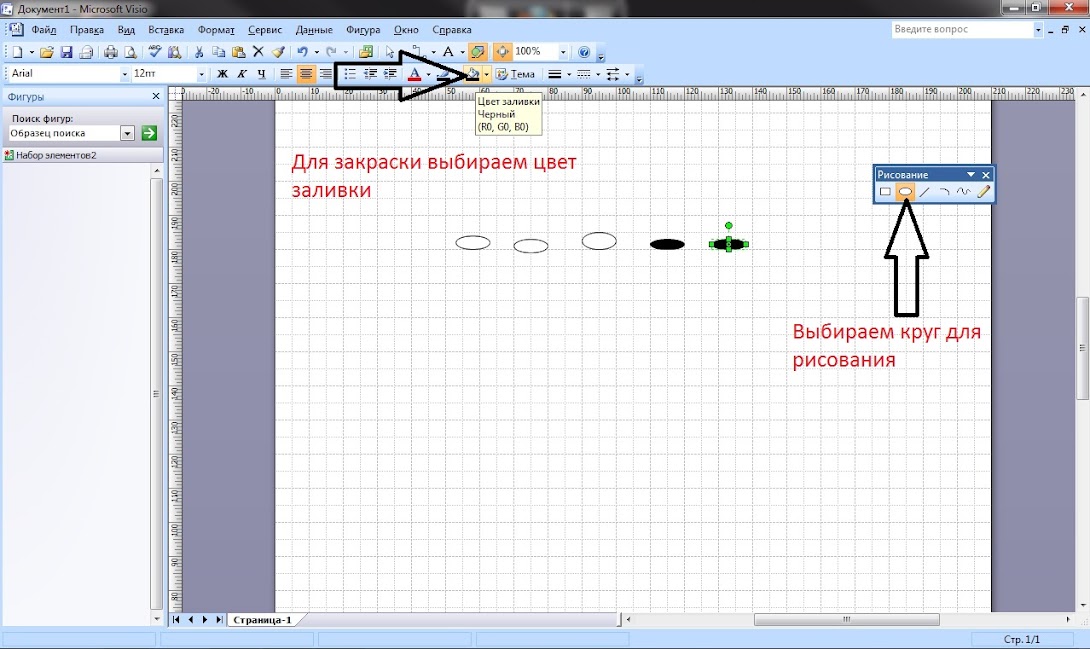

Вставка текстового поля в фигуру

Visio, план 2 Visio профессиональный 2021 Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Visio профессиональный 2013 Visio 2013 Visio премиум 2010 Visio 2010 Visio стандартный 2010 Visio 2007 Visio стандартный 2007 Еще…Меньше

Вы можете вставить текстовые поля в фигуры, чтобы отобразить дополнительные сведения. Поля у организованы по категориям, таким как «Дата/время», «Сведения о документе» и «Данные фигуры». Поля обновляются автоматически при изменении сведений, на которых они основаны.

1. Дважды щелкните фигуру, чтобы открыть ее блок текста, а затем переместите курсор в то место блока текста, куда вы хотите вставить текстовое поле.

2. org/ListItem»>

   На вкладке Вставка нажмите кнопку Поле.

3. В списке Категория выберите категорию поля, которую нужно вставить:

   • Настраиваемая формула     В этой категории для создания формулы используются функции таблицы фигур, которые вы вводите в поле Настраиваемая формула.

   • Дата и время     В этой категории используются системные данные для отслеживания даты и времени создания,текущей даты и

     времени,последнего изменения даты ивремени и даты и времени печати.

   • Сведения о документе     В этой категории используются сведения, которые введены в диалоговом окне Свойства для отслеживания creator (Описание),Directory(Каталог), Filename(Имя файла), Keywords(Ключевые слова), Subject(Тема), Title (Название), Manager(Руководитель), Company(Категория) и Hyperlink Base(Гиперссылка).

   • Геометрии     В этой категории используются сведения о ширине, высоте и углах фигуры. Используйте поле

     Ширина для линий размеров или Угол, чтобы показать, насколько вращается фигура от исходного положения. Используйте любое поле геометрии для автоматического обновления технических спецификаций в чертеже.

   • Сведения об объекте     В этой категории для отслеживания данных 1,данных 2,данных 3,ID,Master,Nameи Typeиспользуются сведения, которые введены в диалоговом окне Специальный.

   • Сведения о странице     В этой категории используются сведения, которые введены на вкладке Свойства страницы диалогового окна «Настройка страницы», для отслеживания фона,

     имени,номера страниц и номера страницы.

   • Данные фигуры     В этой категории используются данные, хранимые в разделе Данные фигуры выбранной фигуры таблицы. Вы определяете тип данных фигуры, чтобы связать с ней нужный тип данных. Например, можно связать серийный номер с оборудованием.

   • Пользовательские ячейки     В этой категории используются данные, которые введены в ячейку Значение раздела Пользовательские ячейки в электронных таблицах фигуры Таблица фигур.

4. В списке Имя поля выберите поле, которое нужно вставить.

5. Щелкните Форматданных и в списке Категория выберите формат, в котором должны отображаться сведения о поле.

6. org/ListItem»>

   Нажмите кнопку ОК, затем — снова ОК.

7. Чтобы добавить текст после поля, введите нужный текст.

8. Чтобы вставить дополнительные поля, повторите шаги 2 и 3.

9. Чтобы удалить поле, вы выберите его в фигуре и нажмите кнопку DELETE.

   Вы также можете дважды щелкнуть внутри фигуры и удалить текст.

10. Чтобы переместить блок текста, щелкните инструмент Блок текста и перетащите его.

    Где находится инструмент «Блок текста»?

    В Visio 2013 и более новых версиях щелкните Главная > инструменты > (инструмент Блок текста).

    ВVisio 2010 выберите главная > Инструменты > (инструмент Блок текста).

3.1. Использование Microsoft Equation. Реферат, курсовая, диплом на компьютере

3.1. Использование Microsoft Equation. Реферат, курсовая, диплом на компьютере

ВикиЧтение

Реферат, курсовая, диплом на компьютере
Баловсяк Надежда Васильевна

Содержание

3.1. Использование Microsoft Equation

В текстовом редакторе Word предусмотрены все возможности для вставки формул. Для работы с ними существует специальный инструмент – редактор формул. С его помощью можно создавать сложные формулы, выбирая символы с панели инструментов и задавая переменные и числа. При этом размер шрифтов, интервалы и форматы автоматически регулируются в соответствии с правилами записи математических выражений.

Примечание

Редактор формул Word является специальной версией редактора формул MathType, разработанного компанией Design Science, Inc., настроенной для использования с продуктами Microsoft.

Перед началом работы с формулами определите, установлен ли у вас редактор формул. Сделать это можно, попытавшись вставить формулу в документ. Для этого выполните команду Вставка ? Объект, после чего на вкладке Создание выберите пункт Microsoft Equation 3.0 и нажмите ОК. Если компонент установлен, в окне документа появится поле для ввода формулы и панель инструментов для выбора шаблонов формул. Кроме того, изменится вид главного меню редактора Word. Если компонент не был установлен раньше, вам будет предложено проделать это сейчас.

Примечание

Чтобы проще было вызывать редактор формул, поместите его кнопку на панели инструментов. Сделать это можно, выполнив команду Вид ? Панели инструментов ? Настройка. На вкладке Команды выберите в левой части окна пункт Вставка, а в правой найдите значок Редактор формул и перетащите его на какую-либо панель инструментов.

Данный текст является ознакомительным фрагментом.

Наступление на Microsoft

Наступление на Microsoft Когда Эрик Шмидт майским днем 2005 года прибыл в Университет Вашингтона, в зале его уже с нетерпением ждали студенты и профессора кафедры компьютерных технологий. Генеральный директор самой динамичной в мире ИТ-компании, небрежно накинув на плечи

4.1.2. Яндекс. Бар для Microsoft IE

4.1.2. Яндекс. Бар для Microsoft IE Как сказано в описании плагина, после установки он должен быть виден в качестве панели инструментов в браузере и проводнике, но не виден в панели задач. Однако это «должен» срабатывает не всегда. Если новая панель не появилась, нужно выполнить

Microsoft C.

Microsoft C. В версии 5.0 своего компилятора Си корпорация Microsoft вывела высокий уровень оптимизации кода на рынок PC. Microsoft уделяет много внимания анализу циклов. C 5.0 – единственный из рассматриваемых компиляторов, который выполняет вынесение инвариантного кода и настоящее

Microsoft Outlook

Microsoft Outlook Программа Microsoft Outlook (рис. 4.8) входит в состав пакета Microsoft Office и является довольно мощным средством организации труда офисных работников, хотя часто используется просто как почтовый клиент. Помимо собственно работы с электронной почтой приложение включает в

Использование программы Microsoft Visio для просмотра и изменения схемы базы данных

Использование программы Microsoft Visio для просмотра и изменения схемы базы данных Помимо инструментов среды Visual Studio . NET, для создания, просмотра и изменения схем базы данных могут использоваться другие очень удобные средства. Программа Microsoft Visio обладает всеми необходимыми

MICROSOFT WORD

MICROSOFT WORD …Я люблю – и значит, я живу, – это из Высоцкого …Я пишу – и значит, я работаю в Word, – это уже из нашей повседневной реальности… Наверное, нет в мире другой столь популярной программы, как текстовый редактор Word (исключая разве что Windows, хотя Word превосходно себя

MICROSOFT EXCEL

MICROSOFT EXCEL Таблицы пришли на ПК едва ли не раньше, чем текст. Ничего удивительного – ведь «компьютер» создавался прежде всего как «вычислитель», а не как заместитель пишущей машинки. И именно редакторы электронных таблиц (такие как незабвенная система «1-2-3») ходили в

MICROSOFT OUTLOOK

MICROSOFT OUTLOOK …Наша жизнь, хаотичная, как броуновское движение молекул, все время нуждается в надзоре и контроле – иначе она в мгновение ока превратится в бестолковый компот из обрывков событий. И что бы ни говорили по сему поводу сторонники полной демократии – контроль

MICROSOFT PUBLISHER

MICROSOFT PUBLISHER …Каким бы умелым и талантливым ни был Microsoft Office, все же в этом наборе программ есть несколько «белых пятен», которые ее создатели пытаются «закрасить» уже несколько лет. Надо сказать, с переменным успехом. Вот, например, обработка изображений Microsoft явно не

Глава 9 Возможности COM в Microsoft Word и Microsoft Excel

Глава 9 Возможности COM в Microsoft Word и Microsoft Excel • Технология OLE• Технология COM• Использование OLE в Delphi• Управление Microsoft Word и Microsoft ExcelТехнология COM/DCOM является одной из важных и широко используемых современных технологий. Охватить все аспекты технологии COM/DCOM очень сложно, и

9.

4. Управление Microsoft Word и Microsoft Excel

9.4. Управление Microsoft Word и Microsoft Excel Трюки в Microsoft WordВ этом разделе мы более подробно остановимся на рассмотрении практических примеров использования СОМ-сервера редактора Microsoft Word. Достаточно популярный редактор обладает обширным набором возможностей, которые можно

Microsoft Visual C++

Microsoft Visual C++ Существует несколько версий компилятора Microsoft Visual C++. Наибольшее распространение получили версии 1.51, 2.0 и 2.2. В начале 1996 года появилась новая версия Visual C++ 4.0.Microsoft Visual C++ версии 1.51 содержит только 16-разрядный компилятор. Он позволяет разрабатывать программы для

5.13. Редактор формул Microsoft Equation 3.0

5.13. Редактор формул Microsoft Equation 3.0 Данный текстовый редактор предоставляет возможность написать любую математическую формулу в том виде, как мы привыкли ее видеть в тетрадях, с дробями, знаками логарифмов и квадратных корней, модулей и т.  п. Для вызова редактора формул

Microsoft Outlook

Microsoft Outlook Почтовый клиент Outlook входит в пакет программ Microsoft Office и представляет собой весьма функциональный органайзер, который может быть довольно полезным для делового человека. Естественно, стоимость этой программы значительно выше, чем The Bat! однако и возможности

Использование MathType с Microsoft Visio

• Документация по MathType
• Инструменты MathType Office
• MathType 7 для Windows и Mac
• Использование MathType с другими приложениями и веб-сайтами позволяет создавать множество типов блок-схем и других бизнес-диаграмм и рисунков. MathType работает с Visio, позволяя создавать уравнения для аннотирования или маркировки блок-схем и диаграмм.

  Осторожно

  Осторожно: Если вставить диаграммы Visio 2013 в Word, вся диаграмма, включая уравнения, будет нечеткой. Мы предлагаем советы, чтобы свести это к минимуму.

  Добавление уравнения в Visio

  Существует несколько способов вставки уравнений MathType в Visio:

  • Копирование и вставка или перетаскивание. Создайте уравнение в MathType, затем либо скопируйте его и вставьте в Visio, либо выберите и перетащите на схему.

  • Используйте кнопку «Вставка» > «Объект». На вкладке Visio «Вставка» на ленте находится группа «Текст». В группе «Текст» есть кнопка «Объект». Щелчок по этой кнопке вызовет диалоговое окно «Вставить объект». Выберите MathType 7.0 Equation из списка и нажмите OK в этом диалоговом окне. После создания уравнения закройте MathType, и уравнение останется на вашей диаграмме. Теперь вы можете переместить его на место.

  Предупреждение

  Внимание! Уравнения MathType являются «векторными объектами», поэтому они должны плавно масштабироваться, если вы щелкните и перетащите их, чтобы изменить размер. Однако они также содержат шрифты, и иногда приложению трудно сохранить всю информацию, необходимую для точного отображения измененного размера объекта, содержащего шрифты. Мы рекомендуем правильно задать размеры уравнений в MathType с помощью диалогового окна «Определить» в меню «Размер» MathType. Щелчок, чтобы перетащить уравнение, чтобы изменить его размер, может не всегда вызывать проблемы, но когда это действительно вызывает проблемы, это всегда происходит в 11-й час, когда вы готовитесь представить проект или задание. Следуйте нашим рекомендациям и позвольте MathType определить размер за вас, иначе ваш может выглядеть примерно так:

  Если вы скопируете схему и вставите ее в Word…

  В Microsoft Word есть отличные инструменты для рисования, и вы можете делать приличные рисунки и диаграммы прямо в Word. Однако это не Visio, и у него нет возможностей Visio, поэтому, если вы работаете в обоих приложениях, в какой-то момент вы заметите снижение качества, если вставите диаграмму Visio 2013 в Word. Это не проблема с более ранними или более поздними версиями Visio. Тем не менее, только с Visio 2013 и диаграмма, и уравнение теряют качество при вставке в Word, но это более заметно в уравнении. Чтобы минимизировать это, лучше всего создать рисунок в Visio и добавить уравнения в Word. Сравните эти две диаграммы:

  Тот, что слева, был создан в Visio 2013, и уравнение MathType было вставлено в Visio. Затем эти два элемента были скопированы и вставлены в Word. (Сначала они не были сгруппированы, но это не имеет значения; качество будет таким же.) На диаграмме справа треугольник был создан в Visio, а формула MathType была добавлена ​​в Word. Эта проблема была исправлена ​​в Visio 2016 и больше не является проблемой.

  Один дополнительный шаг , который вам придется выполнить, если вы сделаете это, — изменить свойства уравнения на «плавающие» (либо «перед текстом», либо «за текстом»). Сначала вставьте уравнение, щелкните его правой кнопкой мыши и выберите «Формат объекта». Перейдите на вкладку «Макет», выберите «Перед текстом» и нажмите «ОК». Теперь вы можете нажать на уравнение и перетащить его в нужное место. В этом нет необходимости, за исключением Visio 2013. В других версиях Visio вы добьетесь хороших результатов, скопировав схему и уравнения из Visio и вставив их в Word.

  Обратите внимание на еще одну проблему с Visio 2013 : при создании PDF-файлов из Visio 2013 уравнения размыты. Как и в случае с описанной выше проблемой, это проблема с Visio, а не с MathType. Вы ничего не можете сделать, чтобы изменить это, кроме как обновить Visio до Visio 2016 или более поздней версии.

  Редактирование уравнения в Visio

  Если дважды щелкнуть уравнение MathType, оно откроется в MathType для редактирования. Внесите необходимые изменения и закройте окно MathType. Когда вы закроете MathType, всплывающее диалоговое окно может спросить, хотите ли вы сохранить изменения в уравнении в вашем документе. Если вы хотите, чтобы изменения не задавались каждый раз, установите флажок «Больше не показывать мне это».

  В этом разделе:

  Word Equation to Visio to SVG — Visio Guy

  Я столкнулся со сценарием, в котором мне нужно было получить уравнение Word в Visio, и экспортировать его в SVG. Это история моего расследования.

  Если вы ищете решение в спешке, просто пролистните вниз и прочитайте Очень простое решение .

  Если вы только что выпили утренний кофе и хотите почитать сказку, то остановитесь на какой-нибудь занудной прозе…

  Реальная проблема

  У меня есть давний клиент, чья команда использует Visio как часть своих обширных процессов документирования. Большая часть работы включает в себя объединение изображений, снимков экрана на странице Visio, добавление обозначений и других векторных элементов, а затем экспорт результатов в формате SVG и PNG для дальнейшей обработки их системой управления контентом.

  Я разработал надстройку для Visio, которую они используют для захвата снимков экрана, массового импорта изображений, замены изображений более новыми версиями, изменения размера изображений до стандартных размеров, экспорта многостраничных документов Visio в виде отдельных файлов, добавления специальных нижних колонтитулов в страницы, сортировать страницы по именам и многое другое! [ССЫЛКА] Да, я знаю. Найми меня! [ССЫЛКА]

  Недавно я узнал, что у них проблемы с математическими уравнениями. Хотя они без проблем создают уравнения в Microsoft Word, у них возникли проблемы с переносом этих уравнений на этап SVG их процесса. Мой клиент описал запутанный процесс с множеством деталей, которых я не учел. Я помню, как она издавала длинную тарабарщину (за которую она вежливо извинилась). Тем не менее, я узнал некоторые термины, такие как «импорт», «MathML», «конвертировать», «Кислород».

  Ой, математика сложная!

  Это не так сложно…

  Конечно, я пытался сделать очевидное. Я скопировал уравнение из Word, а затем вставил его в Visio. Это дало мне это:

  Ага. пшик. Сетка — это всего лишь часть пользовательского интерфейса страницы Visio. Паста даже не дала мне какой-то таинственный невидимый предмет! Чистый, 100% USRDA ничего . В этот момент я думаю; «Нам, вероятно, придется вставить это как изображение…»

  Но прежде чем потерять всякую надежду, я попробовал что-то более векторно-ориентированное: Специальная вставка > Изображение (расширенный метафайл) :

  К сожалению, это только что дало мне эту прекрасную путаницу:

  Объезд: не решение

  Будучи наполовину инженером, я немедленно начал придумывать запутанное решение ее проблемы. Может быть, что-то вроде Руба Голдберга:

  1. Выберите уравнение в Word
  2. Нажмите (другую) специальную кнопку Получить уравнение на ленте моей надстройки
  3. Затем надстройка импортирует уравнение в Visio:
     1. Создание снимка экрана уравнения (каким-то образом)
     2. Вставка изображения в Visio
     3. Добавление некоторых скрытых данных к фигуре изображения. Это будет OMath XML, который Word использует для описания уравнений.
  4. Когда пользователь затем экспортирует страницу Visio в SVG, надстройка выполнит:
     1. Поиск объектов уравнения изображения
     2. Заметит их положение или идентификаторы
     3. Найдите соответствующие элементы SVG в экспортированных файлах
     4. Заменить изображение SVG с элементом SVG foreignObject
     5. Преобразование OMML из MS Word в MathML
     6. Запись MathML в ForeignObject

  Нет проблем, верно?

  К счастью, я не тратил слишком много времени на этот процесс Франкенштейна…


  Serendipity

  … потому что я кое-что заметил.

  Когда я удалил уродливую [?][?][?][?][?][?][?] форму, я заметил, что на долю секунды появилось правильное уравнение. Потом форма исчезла.

  Странно.

  Вот как это выглядело:

  «Хм», — подумал я. «Кажется, под этой мешаниной вопросительных знаков скрывается правильно импортированное уравнение. Вы можете просто увидеть это до того, как форма исчезнет при удалении. «Возможно, импорт не полностью испорчен, просто в нем есть лишний хлам!» Это заставило шестеренки вращаться в моей голове. Давайте попробуем преобразовать уродливый метафайл в фигуры Visio.

  Вы можете сделать это с метафайлами, просто разгруппировав фигуру. Visio попытается преобразовать посторонние объекты в фигуры Visio везде, где это возможно.

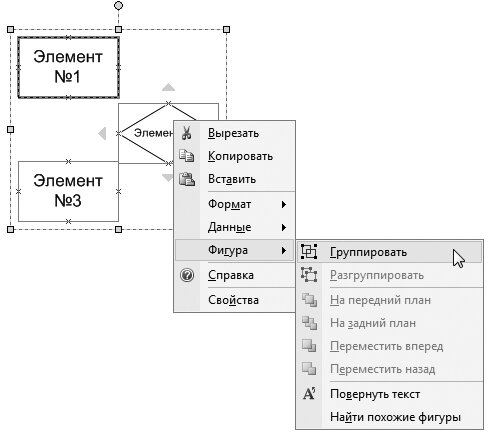

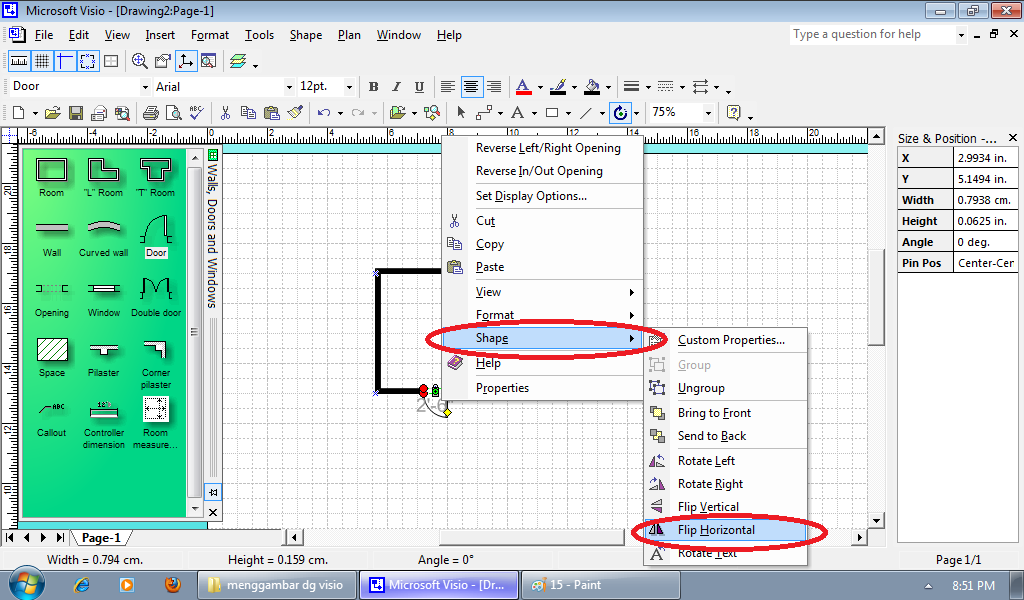

  Чтобы разгруппировать импортированный метафайл, просто щелкните правой кнопкой мыши и выберите Группа > Разгруппировать . Супер просто:

  И ВУАЛЯ! Я получил достойное уравнение, состоящее из отдельных текстовых фигур и линий Visio.

  Это должно нормально экспортироваться в SVG! Не обращайте внимания на синие прямоугольники, это просто выделение выделения. Они не являются частью фактической графики, как вы можете видеть, когда мы отменяем выделение и отключаем сетку:

  Ну, почти. Отсутствует дробная черта, отсутствуют знак интеграла и скобки. Это довольно легко исправить. я зажег Character Map , выбрал шрифт Cambria Math , потом нашел недостающие символы. Я скопировал их, а затем вставил в некоторые пустые фигуры, полученные в результате преобразования (см. темно-синие вертикальные полосы среди выбранных фигур).

  Так что это не идеально, но, думаю, это лучше, чем запускать кучу конвертирующих приложений.


  Очень простое решение!

  Вот простые шаги, чтобы получить уравнение Word в Visio, чтобы вы могли либо манипулировать частями, либо экспортировать его в SVG:


  1. Скопировать формулу из Word
  2. В Visio: щелкните правой кнопкой мыши и выберите Специальная вставка
  3. Выберите Изображение (расширенный метафайл)
     Получается беспорядок в форме уравнения [?][?][ ?][?] чепуха
  4. Щелкните правой кнопкой мыши , чтобы [?][?][?][?] беспорядок
  5. Выберите Группа > Разгруппировать из контекстного меню
     Ваше уравнение волшебным образом появляется в виде текста и линий Visio!
  6. Использовать Карта символов и шрифт Cambria Math для замены любых символов, которые не были скопированы.

  Метод не на 100% эффективен, так как некоторые символы игнорируются. Со временем вы можете создать библиотеку недостающих символов, чтобы иметь их наготове, поскольку это просто символы специального шрифта.


  Ссылки

  Исследуя этот сценарий, я наткнулся на несколько интересных фактов о разметке уравнениями, которыми хочу поделиться.

  Microsoft Word использует формат xml под названием OMath XML для описания его уравнений. Но, кажется, есть еще один важный стандарт под названием MathML . См. эту ветку в Office DevCenter.

  Если вы хотите программно запрашивать Word для его объектов уравнений и извлекать OMML из Word, начните с этого фрагмента VBA:

   ActiveDocument.OMaths(1).Range.WordOpenXML;

  Это возможно иметь текст уравнения в блоке SVG, хотя в прошлом это было невозможно. Хитрость, кажется, заключается в использовании < foreignObject > элемент в вашем SVG. Внутри тега foreignObject вы создадите тег $$ для хранения вашей разметки уравнения.


   $$
   ...
   ...



  На этом сайте есть несколько хороших пояснений и примеров: MathML в SVG. Будьте готовы с пальцем на F12 , чтобы вы могли проверить разметку!

  На W3.org есть хорошая короткая вводная страница для MathML, посмотрите Что такое MathML?

  У Mozilla, конечно же, есть справочник по MathML.

  Мой клиент сослался на редактор XML под названием Oxygen XML Editor (платный). Они используют его как часть своего рабочего процесса. Я подумал, что упомяну его здесь, так как его можно использовать для работы с MathML. Я не стал вникать в это дальше.

  Если вы хотите перейти от Word к SVG, вам нужно преобразовать OMML в MathML. Одним из мест, с которого можно начать, является комплект для разработки программного обеспечения MathType.
