Урок №13 Построение полилинии в AutoCAD.
Полилиния – это сложный примитив, состоящий из одного или нескольких связанных между собой прямолинейных и дуговых сегментов.
Все эти сегменты представляют собой единый объект.
Для построения полилинии на вкладке «Главная» в панели «Рисование» выбираем команду «Полилиния». Если Вам больше нравится пользоваться командной строкой, то нужно набрать в ней команду ПЛИНИЯ (для англоязычных версий программы _pline) и нажать Enter.
Первым делом задаем начальную точку при помощи курсора, или указываем её координаты. Если теперь мы будем последовательно указывать разные точки на плоскости, то получим полилинию, которая состоит из прямых отрезков. К примеру, давайте построим произвольный многоугольник.
Чтобы замкнуть наш многоугольник, щелчком правой кнопки мыши вызываем контекстное меню и выбираем команду «Замкнуть» (в англоязычных версиях closе). Замкнуть контур можно, просто указав конечную точку курсором, но согласитесь удобнее это сделать автоматически.
Если сейчас сделать щелчок на любой из сторон построенной фигуры, она выделится для редактирования как единый объект.
Теперь давайте разберемся с опциями, которые Вы уже, наверное, заметили, вызывая контекстное меню щелчком правой клавиши мыши. Опять нажимаем кнопку «Полилиния», указываем начальную точку и вызываем контекстное меню.
Первой в списке стоит опция «Дуга».
Эта команда переводит нас в режим построения дуговых сегментов полилинии. Создадим новую фигуру, воспользовавшись кнопкой «Дуга».
Завершаем построение нажатием кнопки «Замкнуть».
Рассмотрим еще одну опцию из контекстного меню «Ширина».
Данная команда позволяет задавать толщину линии для каждого последующего сегмента. При построении система предлагает задавать
начальную и конечную толщину, что позволяет создавать сужающиеся и расширяющиеся сегменты. Когда нужна постоянная толщина задаются
одинаковые значения начала и конца. Для примера построим стрелку. Нажимаем кнопку
Первому сегменту зададим начальную толщину равной нулю, конечную 10 мм (после ввода каждого из значений нажимаем клавишу Enter). Простым растягиванием устанавливаем длину стрелки.
Повторно вызываем команду «Ширина» и вводим значения начальной и конечной толщины 3 мм, растягиваем на нужную длину. Завершаем построение нажатием клавиши ESC.
Опция «Полуширина» похожа на опцию «Ширина», с той лишь разницей, что задает половинные размеры начальной и конечной толщины полилинии.
При помощи опции «Длина» можно точно задавать длину следующего сегмента полилинии.
Следует иметь ввиду, что линия будет построена в том же направлении, что и предыдущая. Пример приводить не будем, поскольку построения несложные, поэкспериментируйте самостоятельно.
В следующем уроке рассмотрим некоторые особенности построения дуговых сегментов полилинии.
Если у Вас есть вопросы можно задать их ЗДЕСЬ.
1 2 3 4 5 6 7 8 9 10 11 12 13
Список последних уроков по программе AutoCAD.
- Урок №4 Построение прямых и лучей в AutoCAD.
- Урок №5 Построение многоугольников в AutoCAD.
- Урок №6 Построение прямоугольников в AutoCAD.
- Урок №7 Построение окружности в AutoCAD.
- Урок №8 Построение эллипса в AutoCAD.
- Урок №9 Рабочее пространство. Классический AutoCAD.
- Урок №10 Построение дуги в AutoCAD.
- Урок №11 Построение дуги в AutoCAD, продолжение.
- Урок №12 Построение дуги в AutoCAD, окончание.
- Урок №13 Построение полилинии в AutoCAD.
Автор: Дмитрий Родин | «AutoCAD ЭКСПЕРТ» Видео самоучитель По AutoCAD
|
Автор: Саляхутдинов Роман | «БОСК 5. Новый Видеокурс. «Твердотельное и Поверхностное Моделирование в КОМПАС-3D»
>> Читать Полное Описание << |
0″Автор: Саляхутдинов Роман | «БОСК 8.0» Познай Все Cекреты КОМПАС-3D
>> Читать Полное Описание << |
Луч, прямая и полилиния в AutoCAD
Построение линий в Автокад: инструменты Луч и Прямая AutoCAD
Как нарисовать линию в Автокаде? В процессе создания чертежей появляется необходимость в построении вспомогательных прямых линий для Автокада (Аutocad).
Например, провести ось симметрии объекта. Или посмотреть, как геометрически расположены между собой различные объекты на чертеже.
Поэтому необходимо строить вспомогательные прямые. И для этого в программе AutoCAD предназначены инструменты “Прямая” и ”Луч”.
Прямая на чертеже не ограничена ни с одной стороны и является бесконечной. А луч ограничен с одной из сторон и имеет фиксированную граничную точку — точку, из которой он выходит.
Стандартное построение вспомогательных прямых в Автокаде.На вкладке «Главная», открываем панель «Рисование». Там находим и нажимаем кнопку “Прямая”.
Если просто навести указатель мыши на инструмент и немного подождать, то появится всплывающее окно подсказки с описанием инструмента и командой ее вызова.
Т.е. с командой “ПРЯМАЯ”.
Чтобы вызвать инструмент, можете ввести эту команду в командную строку, либо просто начать вводить с клавиатуры слово “Прямая”. А затем в появившемся списке нажать “Enter”.
В командной строке появился запрос: Укажите точку. В ответ на нее задаем опорную точку прямой линии для Автокада (Аutocad).
Эту точку можно задать как произвольно, щелкнув левой кнопкой мыши (далее ЛКМ), так и вводом координат с клавиатуры. Давайте укажем точку с координатами (20,10). Нажимаем “Enter”.
Появилась прямая линия, которая поворачивается следом за курсором относительно опорной точки.
В командной строке теперь появился запрос “Через точку”. Т.е. сейчас нам необходимо достроить прямую, указав вторую точку, через которую она будет проходить. Эту точку точно также можно задать произвольно, либо с помощью координат. Но чаще всего указывается точка на каком-нибудь объекте.
Давайте, например, достроим прямую так, чтобы она проходила через точку с координатами (50,50).
Но на этом выполнение команды построения прямой в AutoCAD не заканчивается. Программа предложит Вам построить еще одну прямую с той же опорной точкой. Таким образом, можно создать несколько вспомогательных прямых линий для Автокада (Аutocad), пересекающихся в одной точке. Для завершения выполнения команды необходимо нажать «Enter». Наши уроки Autocad для чайников помогут вам освоить программу быстрее.
Специальное построение вспомогательных прямыхВы, наверное, обратили внимание на дополнительные слова в командной строке при выборе инструмента?
Так вот.… С помощью выбора опций команды можно построить прямые, расположенные вертикально, горизонтально, под определенным углом к другим объектам, а также биссектрисы и параллельные прямые.
Рассмотрим каждую из опций поподробнее.
Построение горизонтальных и вертикальных прямых.Выбираем инструмент “Прямая”. А теперь нажимаем правую кнопку мыши (ПКМ) и выбираем строку “Гор”.
Теперь мы можем указать лишь одну точку, через которую будет проходить горизонтальная прямая.
Аналогичным образом можно построить вертикальную линию в AutoCAD. Попробуйте сделать это сами.
Построение прямых, расположенных под определенным углом к горизонтали или к любой другой прямой.Выбираем инструмент “Прямая”, затем опцию “Угол” из контекстного меню. Кстати, для быстрой работы, можете пользоваться ключевыми буквами вызова опций. Они в названии опции выделены Заглавными буквами. В нашем случае можете нажать букву “У” на клавиатуре. А затем “Enter”.
Теперь указываем значение угла наклона прямой к горизонтали. Появилась прямая, которая следует за курсором. Щелкаем ЛКМ в любом месте экрана или задаем точку с помощью координат. А теперь давайте построим линию под углом 15 к уже имеющейся прямой на чертеже. Выбираем инструмент “Прямая”, затем опцию “Угол”, а теперь выбираем опцию ”Базовая линия”. Можно просто нажать на букву “Б” на клавиатуре, а затем “Enter”.
Указываем на чертеже прямую или отрезок, относительно которого будет отсчитываться угол. Вводим значение угла, нажимаем “Enter” и указываем точку, через которую будет проходить прямая.
Построение биссектрисы угла в Автокаде.Точно также выбираем инструмент “Прямая”, опцию “Биссект” из контекстного меню.

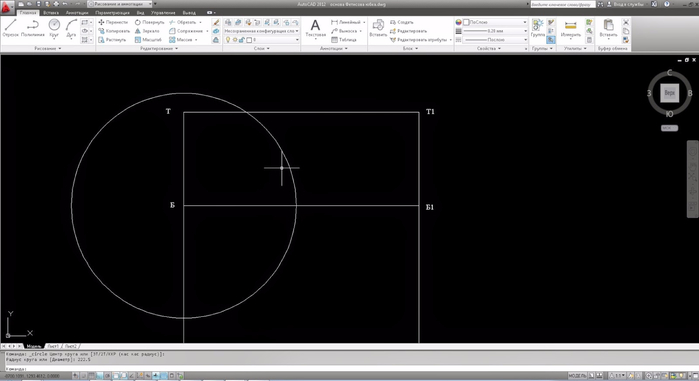

Я укажу все необходимые точки на рисунке.
Построение вспомогательной прямой, параллельной любой другой прямой на чертеже.Выбираем инструмент “Прямая”, затем опцию “Отступ”.
В командной строке появился запрос: “Величина смещения или [Точка]”. В ответ на нее можно ввести значение расстояния, на котором должна располагаться вспомогательная прямая относительно указанной впоследствии линии. Затем еще надо указать строну, с которой необходимо построить вспомогательную линию.
А можно предварительно выбрать прямую, а затем указать точку, через которую будет проходить прямая. Для этого выберите опцию “Точка”.
Построение вспомогательных лучей гораздо проще, чем вспомогательных прямых, так как для команды “Луч” не предусмотрено никаких опций.
Выбираем инструмент “Луч” на панели “Рисование”. И указываем точку начала луча. Затем указываем вторую точку, через которую должен пройти луч. Точки можно указывать с помощью ввода координат. Таким образом, можно, например, построить луч под определенным углом к горизонтали.
Построив один луч, команда продолжает построения. Поэтому можно построить несколько лучей, выходящих из одной точки. Чтобы закончить построения нажмите “Enter”.
Полилиния в Автокаде
В Автокад полилиния представляет собой сложный примитив. По большому счету, это совокупность отрезков, которые представляют собой единый цельный объект. Это позволяет задавать нестандартные параметры, которые присущи только полилилнии. Итак, давайте рассмотрим более подробно, что же такое полилиния в Автокаде и как ее создать.
Полилиния в Автокаде строиться так же, как и обычные отрезки. Однако, параметры, которые можно задать при построения полилинии, уникальные. Команда, отвечающая за то, как нарисовать полилинию в Автокаде, расположена на вкладке «Главная», на панели «Рисование». Можно также воспользоваться псевдонимом команды и прописать в командной строке «ПЛ», что означает полилиния в Автокаде.
Полилиния в Автокаде состоит из линейных и/или дуговых сегментов, а так же любых их сочетаний.Обратиться к тому или иному параметру можно через командную строку.
К самым распространенным параметрам полилинии относятся:
1) Дуга – позволяет создавать дуговые сегменты. При выборе данного параметра появляются дополнительные подпараметры, такие как радиус, направление и др., позволяющие управлять дуговыми сегментами.
2) Линейный (установлен по умолчанию) – позволяет создавать линейные сегменты.
3) Ширина (не путать с толщиной линии) – для каждого отдельного сегмента можно задать значение начальной и конечной ширины. С помощью данного параметра создана стрелочка в примере на рис.
У полилинии достаточно много параметров. Более подробно про каждый из них можно прочитать в справке Autodesk (F1).
Где можно использовать полилинию?Как правило, данный инструмент очень удобно использовать при трехмерном моделировании. Ведь, чтобы плоскому объекту задать объем, он должен быть замкнутым и цельным. Например, с помощью полилинии можно создать контур внутренних и наружных стен, а затем его вытянуть.
Так же эту команду применяют в качестве траектории для массива или сдвига.
Очень удобно обрезать рисунок в AutoCAD, обводя нужный контур полилинией.
Это лишь некоторые примеры, где можно применять данный инструмент.
Если же возникает необходимость разбить сегменты полилинии на отдельные элементы, то можно воспользоваться командой редактирования «Расчленить».
Таким образом, полилиния в Автокаде – очень полезный инструмент, обладающий уникальными свойствами и параметрами. И поэтому знание того, как создать или как замкнуть полилинию в Автокаде являются важными вопросами при работе с данной программой. Убедитесь в этом сами!
Источник данного материала:
http://autocad-specialist.ru
Полилинии в AutoCAD Учебник и видео
Темы этого урока:
Полилиния — это объект в AutoCAD, состоящий из одного или нескольких сегментов линии (или дуги). А прямоугольник — пример полилинии, с которой вы уже знакомы. Как вы видели, это один объект, который можно модифицировать и обрабатывать проще, чем с четырьмя отдельными строками.
Полилинии создаются с помощью команды POLYLINE, которая вызывается вводом PL в командной строке. К нарисуйте простую полилинию, нарисуйте ее, как если бы вы использовали команду линии. Единственная разница в том, что это один объект вместо многих.
Полилинии обладают некоторыми уникальными свойствами, которые делают их очень полезными:
Они могут иметь ширину (постоянную или переменную)
Они могут состоять из дуг и линий.
Они можно редактировать
Их можно объединить.
Их можно взорвать на отдельные сегменты
| Команда | Нажатие клавиши | Значок | Местоположение | Результат |
|---|---|---|---|---|
| Полилиния | Плайн / ПЛ | Главная > Рисование > Полилиния | Создает полилинию дуг и/или линий. | |
| Полилиния Редактировать | Педит / PE | Главная >Изменить > Редактировать полилинию | Редактирует полилинейные объекты | |
| Взорвать | Взрыв / Опыт | Главная > Изменить > Взорвать | Разделяет объекты на отдельные компоненты | |
| Revcloud | Облако | Главная > Рисовать > Revcloud | Рисует (по умолчанию прямоугольный) Revcloud |
При запуске команды вы заметите, что доступно несколько параметров:
Команда: PL PLINE
Укажите начальную точку:
Текущая ширина линии 0,0000
Укажите следующая точка или [Дуга/Замкнуть/Полуширина/Длина/Отменить/Ширина]:
Помните, что каждый раз, когда вы хотите выбрать вариант, вы вводите заглавную букву этого
вариант.
Одним из важных инструментов является параметр «Закрыть». Это действительно закрывает полилинию, что отличается от просто иметь два конца, сходящихся в одной и той же точке — это как сварить концы вместе. закрытый полилиния требуется для выдавливания в 3-D пространство и другие модификации. Если вы используете опцию C во время рисования, чтобы завершить полилинии, она будет автоматически закрыта.

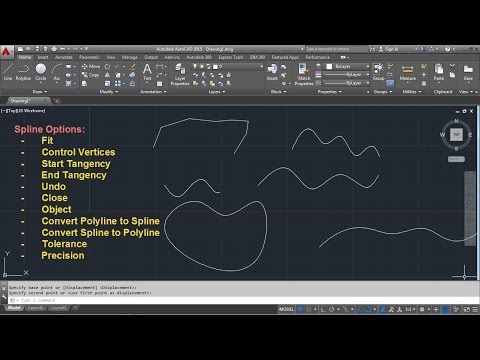

Параметр «Сплайн» позволяет рисовать форму линий, используя дуги и/или прямые линии, а затем превратить их в одну плавную кривую. (Сплайн также является отдельной командой.)
Кроме того, изменяя ширину полилинии, вы можете придать своим линиям другой вид. Это одним способом можно нарисовать стрелку в AutoCAD:
Команда: PL PLINE
Укажите начальную точку:
Текущая ширина линии равно 0,0000
Укажите следующую точку или [Дуга/Полуширина/Длина/Отмена/Ширина]: W
Укажите начальная ширина <0.0000>: 1
Указать конечная ширина <1.
Укажите следующую точку или [Дуга/Полуширина/Длина/Отменить/Ширина]: <ВЫБРАТЬ ВТОРУЮ ТОЧКУ>
Укажите следующую точку или [Дуга/Закрыть/Полуширина/Длина/Отменить/Ширина]: W
Укажите начальную ширину <1,0000>: 4
Укажите конечную ширину <4,0000>: 0
Укажите следующую точку или [Дуга/Замкнуть/Полуширина/Длина/Отменить/Ширина]: <ВЫБРАТЬ ТРЕТЬЮ ТОЧКУ>
Укажите следующую точку или [Дуга/Замкнуть/Полуширина/Длина/Отмена/Ширина]: <ВЫБРАТЬ ЧЕТВЕРТЫЙ ТОЧКА>
0000>: В зависимости от длины ваших линий, вы можете получить ломаную линию, которая выглядит следующим образом:
Посмотрите на приведенные ниже примеры, а затем потренируйтесь рисовать полилинии и попробуйте некоторые варианты. доступный.
Ниже приведен пример рисунка, который вы можете воспроизвести с помощью полилинии (она может представлять прорезь, которую необходимо вырезать).
с помощью фрезерного станка с ЧПУ. Во-первых, подумайте, как бы вы нарисовали его, используя линии, дуги и круги.
Вот как это можно нарисовать с помощью одной полилинии:
Помните DDE ?
Начните с ввода вашей первой точки, затем (с включенным Орто или Полярным) переместите курсор вправо
и введите 5
Команда: PL PLINE
Укажите начальную точку: <выберите точку>
Текущая ширина линии 0,0000
Укажите следующую точку или [Дуга/Полуширина/Длина/Отмена/Ширина]: 5
Укажите следующую точка или [Дуга/Замкнуть/Полуширина/Длина/Отменить/Ширина]: A
Укажите конечную точку дуги или
[Угол/Центр/Закрытие/Направление/Полуширина/Линия/Радиус/Вторая точка/Отменить/Ширина]: 2
Указать конечная точка дуги или
[Угол/ЦВвод/ЗАКРЫТЬ/Направление/Полуширина/Линия/Радиус/Секунда pt/Отменить/Ширина]: L
Укажите следующую точку или [Дуга/Замкнуть/Полуширина/Длина/Отменить/Ширина]: 5
Указать следующий точка или [Дуга/Закрыть/Полуширина/Длина/Отменить/Ширина]: A
Указать конечную точку дуги или
[Угол/Центр/Закрыть/Направление/Полуширина/Линия/Радиус/Секунда точка/Отменить/Ширина]: CL
Чтобы изменить полилинию, используйте команду ПОЛРЕД или введите PE в командной строке.
Команда: PE
PEDIT Выберите полилинию или [Несколько]: <ВЫБЕРИТЕ ПОЛИЛИНИЮ>
Enter опция [Закрыть/Присоединить/Ширина/Редактировать вершину/Подгонка/Сплайн/Распрямление/Ltype gen/Отменить]:
Одним из наиболее распространенных инструментов редактирования является параметр «Объединить» (J). Используйте это, чтобы объединить два или более полилинии и их концы.
Используйте команду LINE, чтобы нарисовать линию от 0,0 до 5,5. Теперь используйте команду линии, чтобы нарисовать линию от
5,5 до 8,5. Это оставит вас с двумя линейными объектами, которые имеют общую точку (5,5). Начать
команду PEDIT (PE) и выберите один
линий. AutoCAD спросит вас, хотите ли вы превратить его в один, выберите Y
Команда: PE PEDIT Выберите полилинию или [Несколько]:
Выбранный объект не является ломаной
Вы хотите превратить его в полилинию?
Введите параметр [Закрыть/Соединить/Ширина/Редактировать вершину/Подгонка/Сплайн/Распрямить/ Ltype gen/Undo]: J
Выбрать объекты: <выбрать строку> 1 найдено
Выбрать объекты: <выбрать другую строку>
1 сегменты, добавленные к полилинии
Введите параметр [Закрыть/Соединить/Ширина/Редактировать вершину/ Fit/Spline/Decurve/Ltype gen/Undo]:
Теперь у вас есть один объект (полилиния).
Это удобный инструмент для редактирования. Теперь форма такая
завершен, и вы можете сместить его, масштабировать и т. д. как один объект. В 3D вы также можете выдавить его
(если он закрыт).
Если у вас есть полилиния, иногда полезно разбить ее на отдельные сегменты. За Например, вы можете захотеть сместить сегменты на разное расстояние. Для этого используйте инструмент Разнести команда. Он также используется для разделения многих других объектов AutoCAD. например блоки.
Полилинии полезны — старайтесь использовать их, когда это возможно. Иногда можно нарисовать снаружи стены здания, сместите полилинию на толщину стены, затем разнесите их обе на больше универсальности.
Видео: полилинии в AutoCAD
Revcloud (Revision Cloud)
Другой другой версией команды «Полилиния» является команда Revcloud (облако пометок).
Это
то, что вы не хотите видеть на своих рисунках, когда босс проверяет вашу работу. Revcloud — это
используется для выделения проблем, исправлений или ошибок в чертеже.
Вы также можете создать Revcloud, чтобы выделить вопрос, который у вас есть в вашей собственной работе.
Чтобы создать Revcloud, запустите команду. Затем установите длину дуги примерно на 12 для
архитектурный чертеж или испытайте дугу разной длины.
Команда: REVCLOUD
Минимальная длина дуги: 8,0000 Максимальная длина дуги: 8,0000 Стиль: Обычный Тип: прямоугольный
Укажите первую угловую точку или [Дуга длина/Объект/Прямоугольный/Многоугольный/От руки/Стиль/Изменить] <Объект>: AУкажите минимальную длину дуги <8.0000>: 4
Укажите максимальную длину дуги <4.0000>:
Укажите первую угловую точку или [Дуга длина/Объект/Прямоугольный/Многоугольный/От руки/Стиль/Изменить] <Объект>: <ВЫБРАТЬ ПЕРВЫМ УГЛОВОЙ>
Укажите противоположный угол: <ВЫБРАТЬ ВТОРУЮ УГОЛ>
Вы могли бы получить что-то вроде этого:
Одна из особенностей revclouds заключается в том, что может быть трудно четко определить конкретную область.
Следовательно, вы
есть еще один вариант для создания точных, чистых revclouds, как в первом примере.
Начните с рисования полилинии над
область, которую вы хотите выделить, затем запустите команду Revcloud и выберите параметр «Объект». Выбирать
ломаную линию и нажмите Enter, чтобы завершить команду. Это будет работать с большинством объектов AutoCAD.
Видео: Revclouds в AutoCAD
Дополнительная практика: Скопируйте этот рисунок — extra_2-001.gif . Вам нужно будет использовать опцию Arc
при рисовании полилинии. Попробуйте нарисовать его как один
линии, но если у вас возникли проблемы, нарисуйте две полилинии и соедините их. После того, как нарисуете его, используйте
Параметр сплайна PEDIT для изменения полилинии.
Когда у вас есть сплайн, используйте опцию Decurve.
Дополнительная практика: Нарисуйте упражнение из Урок 1-4 в виде полилинии. Это также хороший шанс просмотрите параметры ввода.
Дополнительная практика: Скопируйте этот рисунок — extra_2-002.gif . Центральная линия посередине указывает на то, что обе половины одинаковы. Создайте одну полилинию, затем сместите его, чтобы получить меньший.
Создать закрытую границу штриховки
Выпуск
У вас возникли проблемы с размещением люка для посадки, орошения или ландшафтного дизайна? Потенциальные проблемы включают в себя:
- Сообщение об ошибке, что полилиния содержит дуги или сегменты
- Попытка использовать точки выбора для размещения люка (невозможно)
- Такие инструменты, как Исключить кустарники , не работают в пределах границы штриховки
Причина
Для штриховки Land F/X требуется замкнутая полилиния.
Без этой границы вы не сможете разместить свой люк. Почему? Потому что без закрытой границы Land F/X не сможет подсчитать или количественно определить элементы, представленные штриховкой (например, растения, мульча или схемы ирригационного оборудования).
Если у вас есть существующая полилиния для штриховки, возможно, эта линия не полностью закрыта.
Решение
Вы можете замкнуть эту полилинию с помощью команды ГРАНИЦА .
В этом примере мы пытаемся поместить штриховку сайта в полилинейную область, показанную справа. Ломаная не полностью закрыта, что мешает правильному размещению штриховки.
Чтобы решить эту проблему, мы можем использовать команду ГРАНИЦА .
Введите ГРАНИЦА в командной строке.
Откроется диалоговое окно Boundary Creation .
Щелкните OK .
Командная строка предложит вам выбрать внутреннюю точку. Щелкните внутри полилинейной области, в которой вы пытаетесь разместить штриховку. AutoCAD превратит полилинию в новую замкнутую границу.
Теперь вы сможете снова разместить штриховку внутри этой полилинии.
В этом примере граница полилинии была преобразована в замкнутую полилинию. Теперь мы можем разместить штриховку нашего сайта.
Команда ГРАНИЦА будет работать для всех границ штриховки – посадочных площадей, включая почвопокровные; люки площадки; и схематические оросительные люки.
Сообщение об ошибке?
В большинстве случаев ваша воссозданная граница будет работать и будет идеальной. Но иногда команда ГРАНИЦА выдает следующее сообщение об ошибке:
Замкнутая граница не может быть определена.
Если команда BOUNDARY выдает эту ошибку…
Пришло время увеличить масштаб и исследовать ограничивающую полилинию. Скорее всего, проблема возникает из-за того, что она не полностью закрыта.
Вот пример. Прямоугольник, изображенный справа, может показаться закрытым.
Если бы вы выполнили команду ГРАНИЦА для этого прямоугольника и увидели сообщение об ошибке, вы бы знали, что пришло время увеличить масштаб и проверить полилинию. Начнем с верхнего левого угла.
При увеличении мы видим, что полилиния на самом деле не замкнута. Вот что происходит, когда дизайнер «наблюдает» за закрытой ломаной линией, а не использует Команда ЗАКРЫТЬ .
Чтобы исправить эту проблему с вашей областью схемы, вам нужно замкнуть ограничивающую полилинию.
Щелкните правой кнопкой мыши границу полилинии, чтобы открыть меню, показанное ниже.
