Как задать координаты в AutoCAD

Autocad — это программа от компании Autodesk для проектирования и визуализации, позволяющая создавать двухмерные и трёхмерные объекты. Данным программным обеспечением пользуются инженеры, проектировщики, дизайнеры и прочие специалисты, работа которых связана с чертежами и проектами.

Одной из основ черчения в программе является установка системы координат и построение по ней объектов. Чтобы правильно расположить элементы на чертеже, нужно задать координаты в Автокаде конкретным точкам относительно системы или относительно соседней точки.

Если отсчёт идёт от нулевой отметки, это называется абсолютными координатами. А если от последней поставленной, то являются относительными, перед которыми в командной строке ставится знак @.

В Автокаде используются следующие системы координат:

• декартовая с осями X и Y, расположенными перпендикулярно друг другу и с одинаковым масштабом по каждой;
• и полярная, в которой определяют угол от горизонтали по направлению вправо и длину отрезка под этим углом.

Далее рассмотрим, как произвести ввод координат в Автокаде, поставить по ним точку и найти её расположение по заданным показателям.

Методы ввода

В рабочем поле программы существует некая отметка, принятая за начало системы отсчёта. Построение любого геометрического объекта опирается на расположение определяющих точек и смещение относительно заданной.

Существует несколько способов задать координаты точки в Автокаде:

1. Интерактивный. Построение по координатам можно производить при помощи мышки. Просто рисуем указателем по экрану, и при левом щелчке происходит фиксация в текущем положении. При каждом клике в Автокаде вычисляются значения координат в данном месте. Для упрощения использования метода существует система привязки. Например, шаговая привязка или ограничение перемещения курсора. При шаговой привязке происходит «прилипание» курсора к узлам сетки, причём есть возможность настроить шаг сетки и шаг привязки. Ограничить перемещение курсора можно в пределах определённого угла или, например, в строго горизонтальном или вертикальном направлении.

   Способ абсолютных координат

   Способ относительных прямоугольных координат

   Способ относительных полярных координат

2. Ввод с клавиатуры. Показатели задаются в командной строке либо используется динамический ввод, вызываемый при помощи кнопки F Чтобы поставить точку, необходимо ввести её координаты в командной строке, не забывая о том, что разделителем десятичных знаков является точка, а не запятая. А числа по осям X, Y и Z вводятся через запятую без пробелов. Чтобы поставить вторую отметку и таким образом чертить отрезок от уже введённой, можно знать только один показатель и использовать ортогональный режим. То есть мышкой задать направление отрезка, далее ввести число по соответствующей оси.

ВАЖНО. Если вы введёте обе цифры через запятую, то программа воспримет их как абсолютные. Поставьте символ @, чтобы показатели были восприняты как относительные, а чтобы вернуться к абсолютным, напишите знак #.

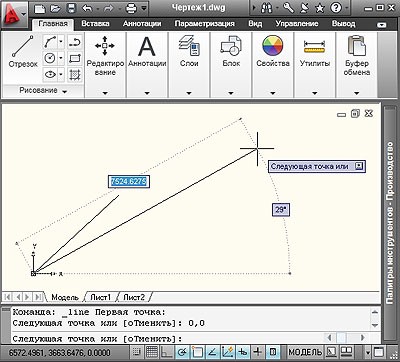

Аналогичным образом можно рисовать в полярной системе. Данные вводятся в виде длины, знака < и значения угла. Относительные показатели вводятся также после символа @, нужно указать длину отрезка и угол между предыдущим расположением и горизонталью.

Режим динамического ввода включается клавишей F12, после чего возле курсора появляются два прямоугольных окошка (зависит от режима). Переключаться между ними можно нажатием клавиши Tab. В правом вводятся координаты Y, а в левом X. Для второй же точки уже появится поле для расстояния и поле для угла. Введите длину отрезка, нажмите Tab, задайте угол и щёлкните Enter. После этого завершится построение отрезка.

Динамический ввод координат в Автокаде

Если же вы будете строить прямоугольник, а не отрезок, то для динамического ввода появятся поля уже с линейными показателями. Вам нужно будет ввести лишь приращение по оси X и по оси Y, то есть фактически задать длину и ширину прямоугольника.

Выбор между декартовой и полярной системой определяется знаком, который ставится между числами. Запятая предполагает декартовые показатели, а значок < полярные.

Просмотр и отображение данных

Программными средствами Autocad можно посмотреть и проставить координаты точек:

Можно также экспортировать указанные координаты всех или выбранных объектов в файл Excel или TXT. Для этого есть штатное средство «Извлечение данных» и специальное программное обеспечение, встраиваемое в Автокад.

Как видно, Autocad обладает мощными возможностями создавать высокоточные чертежи при помощи инструментов задания положения объектов. Разработчиками были продуманы возможности использовать разные системы построения. Кроме декартовых и прямоугольных существуют ещё и цилиндрические и сферические, применимые к трёхмерному построению. Для удобства построения элементов созданы инструменты привязки, а для ускорения работы —динамический ввод и командная строка, позволяющие быстро создавать объекты по данным об их расположении.

Координаты в Автокад. Система координат в AutoCAD.

---

В этом видео и статье Максим Фартусов показывает, как работать с системой координат в Автокаде.

Из видео Вы узнаете:

– Как задавать координаты в Автокаде;

– Как вводить координаты точки в Autocad;

– Что такое система координат в Автокаде;

– как перемещать начало координат;

– Как работать с осями координат в Автокад;

– Как вывести координаты в Автокаде.

Видео версия урока:

---



Текстовая версия урока:

Привет дорогой друг! В данном уроке мы по шагам разберемся с вопросом  “как работать с системой координат в AutoCAD.”

Вопрос 1. Как включить отображение координат в Автокаде рядом с курсором?

Следует отметить тот факт, что для удобства в Автокаде есть возможность отображать текущие координаты около курсора, работает это при включенном динамическом вводе (см. картинки ниже).







Если динамический ввод отключен, следует на панели режимов найти кнопку и нажать на нее. Она выглядит вот так, смотри картинку ниже.





Если такой кнопки нету, ее нужно добавить на панель режимов. Для этого кликаем по иконке “список”, она находится в самом крайнем правом нижнем углу экрана. В списке нам нужно поставить галочку напротив “динамический ввод”.





При включенном динамическом вводе (кнопка должна гореть синим) у Вас будут отображаться координаты курсора при выборе любого инструмента рисования. Например, если мы начнем чертить прямоугольник, то около курсора будут отображаться координаты в Автокаде, это нам и нужно.





Вопрос 2. Как вводить координаты в AutoCAD?



Нужно понимать, что все координаты вводятся относительно АБСОЛЮТНОГО начала координат в Автокаде. Т. е. от нуля. Сначала нужно ввести координату по оси X, а затем, с помощью клавиши TAB ввести координаты по оси Y, затем нажать ENTER. После таких манипуляций мы поставим первую точку нашего прямоугольника по нужным координатам. Давайте рассмотрим на примере.

Делается это очень просто.

Шаг 1. Для ввода координат с клавиатуры, требуется выбрать сначала любой инструмент для рисования. Возьмем все тот же прямоугольник и введем координату по оси X, скажем 4000.





Теперь, чтобы задать координату по оси Y следует нажать на клавишу TAB, она находится вот тут





Шаг 2. Вводим координату по оси Y,  5000.





Шаг 3. Мы поставили первую точку прямоугольника с координатами в Автокаде. Теперь мы можем поставить вторую точку прямоугольника.





Шаг 4. Вторая точка в любом инструменте проставляется относительно уже первой заданной точки. Проще говоря, теперь наша первая точка является нулем отсчета для второй.





Введем для разнообразия значения координат в Автокаде с такими параметрами, по оси X  600, а по оси Y -300. Следовательно, ширина прямоугольника у нас будет, верно, 600 единиц, а высота 300. Но т.к. по оси Y мы задаем значение с минусом, то и сторона уйдет как бы вниз.





Шаг 5. После ввода координат следует нажать ENTER. Еще раз хочу донести до Вас эту мысль. Вторая точка, угол если хотите, ставится относительной первой точки или угла. Поэтому вводя координаты для второй точки, мы автоматически задаем геометрический размер нашему прямоугольнику.





Вопрос 3. Как перенести начало координат в AutoCAD?

Перенести координаты не составляет труда, это очень просто и порой очень удобно для работы, особенно если требуется совместить начало координат в Автокаде с каким-то объектом. Давайте рассмотрим по шагам, как выделить и переместить координаты.

Шаг 1. Для перемещения координат, их нужно выделить. Для этого наводим курсор мышки на любое место координат и кликаем левой кнопкой мыши.





Шаг 2. Если Вы все верно сделаете, то у наших осей покажутся синие ручки.





Шаг 3. Дальше, для переноса координат требуется навести на квадратную ручку и выбрать пункт “Перемещение только начала координат”.





Шаг 4. После этого, мы можем перемещать нашу координату куда нам угодно.





В нашем случае, мы соединим абсолютные координаты в Автокаде с нижней правой точкой нашего прямоугольника. Для этого нужно лишь переместить ее и совместить…





Соединяем координаты с точкой прямоугольника.





Готово! Мы взяли наши координаты и переместили их к одному из углов нашего прямоугольника.



Вопрос 4. Как повернуть оси в AutoCAD?

Для того, чтобы повернуть координаты в Автокаде, следует их заново выделить и навести курсор мышки на одну из осей. Если точнее, то на синий кружочек, маркер.

Шаг 1. Наводим на круглый синий маркер.





Шаг 2. Требуется выбрать параметр “Поворот вокруг оси Z”, чтобы координаты остались в той же плоскости, но повернулись вокруг себя.





Шаг 3. Можно ввести угол поворота или задать его произвольно. Мы решили повернуть на -40 градусов (с отрицательным значением). Нажимаем ENTER.





Шаг 4. Обратите внимание, вспомогательная сетка тоже поменяла угол вместе с координатами.





Вопрос 5. Как вернуть начало координат назад в AutoCAD?

Если нам потребуется вернуть наши координаты в Автокаде туда, где они были, т.е. вернуть их в место по умолчанию, то требуется сделать следующие простые шаги.

Шаг 1. Выделяем опять координаты, наводим на квадратик и выбираем “Мировая СК”





Шаг 2. После выбора команды “Мировая СК”, все станет как раньше и координаты и вспомогательная сетка.





А на этом у нас все!

Подведем итоги. Координаты в Автокаде являются важной частью мира проектирования. С помощью координат, программа AutoCAD узнает куда нужно ставить ту или иную точку в пространстве, также координаты позволяют упростить ряд расчетов и сделать проект еще точнее.

Если урок был для Вас полезным, дайте об этом знать в комментариях под этой статьей. Если возникли вопросы тоже смело пишите. Спасибо Вам за внимание дорогие друзья!

Поделиться с друзьями этой статьей

---

---

---

---

Как: Подписать координату в AutoCAD

У меня несколько раз возникал вопрос: можем ли мы автоматически подписать нашу координату в AutoCAD? Если вы являетесь пользователем Civil3D, вы, скорее всего, предложите им использовать C3D. Но может ли AutoCAD сделать это? ДА!

Я видел, как многие люди используют AutoLISP для выполнения этой задачи. Это прекрасно работает. Но иногда вам может понадобиться свой символ маркировки и формат. Итак, почему бы не использовать поле?

Создание опорного объекта

Во-первых, нам нужно создать объект как опорную точку. Это может быть точка, круг или любой символ, который вы хотите отобразить. Я использую этот символ.

Я предпочитаю использовать точку или круг. Мы можем легко использовать положение точки или центр окружности.

Создание определения атрибута

После того, как у нас есть эталонный объект, нам нужно определить определение атрибута. Вы можете активировать его, щелкнув его на ленте, на вкладке «Главная», на панели блока.

Или просто введите ATTDEF, затем [enter].

Давайте определим наш атрибут. Дайте тег атрибута, подсказка, как показано ниже. В поле по умолчанию введите «X Y =», затем нажмите «Вставить поле».

Измените категорию поля на объекты, а в именах полей выберите объект. Нажмите кнопку выбора объекта, чтобы определить тип объекта. Выберите круг, больше ничего не выбирайте!

AutoCAD отобразит список всех доступных свойств. Выберите центр (или, если вы используете точку, выберите положение). Поскольку я использую его только в 2D-чертежах, он мне не нужен для отображения значения Z. Я выключаю его. При необходимости измените формат. Нажмите OK.

Нажмите OK еще раз, чтобы закрыть диалоговое окно определения атрибута. Поместите определение атрибута в нужное место.

Необязательно: Определите регулируемую выноску

Если вы не хотите иметь выноску на метке координат, вы можете пропустить этот шаг.

Я добавляю линию, которая будет использоваться как лидер.

Создать блок

Теперь мы можем определить блок. Нажмите создать из ленты, панель блока.

Выберите все объекты и определите центр как точку вставки . Активируйте Открыть в редакторе блоков в левом нижнем углу этого диалогового окна. Мы собираемся добавить некоторые «динамические» функции. Нажмите «ОК».

AutoCAD отобразит диалоговое окно редактирования атрибута. Мы не хотим изменять его, поскольку он обновляется автоматически. Просто нажмите ОК.

Добавить элемент управления

Что мы хотим сделать, так это добавить элемент управления, чтобы мы могли изменять размещение текста (и, возможно, выноски). В палитре разработки блоков активируйте параметр точки.

Теперь поместите его туда, где вы хотите, чтобы появилась ручка.

Теперь активируйте действие растяжения.

Выберите параметр точки, создайте растягивающуюся рамку, как показано ниже, и выберите определение линии и атрибута. [Enter], чтобы закончить.

Готово! Сохраните этот блок и закройте редактор блоков.

Использование этикетки

Как мы можем использовать этикетку? Просто вставьте блок и нажмите на точку, которую вы хотите показать координаты. После того, как у вас есть один из блоков на чертеже, вы можете скопировать его и разместить в нескольких нужных точках.

Поскольку мы добавили ручку управления, мы можем перемещать текст и положение выноски!

Поскольку мы используем поле, если вы переместите свои точки, значение будет автоматически обновлено! Очень круто, не так ли?

Почему определение атрибута? Почему бы просто не использовать текст?

Вы можете спросить: почему бы просто не использовать текст в поле? Я знаю, что мы можем вставить поле в текст, однострочный или многострочный. Но это не работает. Возможно, вы захотите попробовать это сами.

По-видимому, при создании блока поле всегда будет считать контрольной точкой 0,0,0. Это работает, если вы не создаете из них блок, но я полагаю, что вы хотите использовать его как повторно используемый контент, не так ли?

Если у вас возникли проблемы, вы можете использовать это видео в качестве руководства по созданию и использованию блока меток координат.

Об Эдвине Пракосо

Я работаю консультантом по решениям в Datech Solutions, Tech Data Indonesia. Я использую AutoCAD с R14 и Revit с Revit Building 9. Время от времени я пишу для журнала AUGIWorld, а также активно участвую в дискуссионном форуме Autodesk.
Я сертифицированный специалист Autodesk (ACP) по Revit Architecture и AutoCAD. Я также являюсь членом Autodesk Expert Elite, признательным людям, которые вносят свой вклад в сообщество Autodesk.
Свяжитесь со мной в Twitter или LinkedIn

Найдите координаты — Блог AutoCAD Tips

Некоторые координаты найти легко. Например, чтобы найти конечную точку линии, вы просто используете объектную привязку «Конечная точка».

Но другие более неуловимы.

Например, недавно кто-то спросил меня: «Я хотел бы спросить, есть ли простой способ выбрать центр прямоугольника».

Мой ответ был: если вы нажмете Shift и щелкните правой кнопкой мыши, вы получите меню OSNAP. Выберите «Середина между 2 точками» и выберите два диагональных угла.

Поиск координат — очень распространенная задача, поэтому вот еще несколько советов по указанию труднодоступных координат.

Полярные координаты

Чтобы найти точку под определенным углом, используйте полярные координаты в формате расстояние<угол. Итак, чтобы нарисовать линию с шагом 3,5 единицы под углом 15°, введите 3,5<15.

Видимое пересечение OSNAP

Объект Видимое пересечение находит пересечение, которое было бы создано, если бы вы расширили два объекта до их пересечения. Его очень просто использовать. Вы запускаете команду, например команду LINE, указываете OSNAP (можно ввести app), указываете первую точку, например Endpoint, затем наводите указатель мыши на вторую точку. Вы увидите X на кажущемся пересечении. Просто нажмите, чтобы зафиксировать координаты.

Посмотреть видео.

Extension OSNAP

Объект Extension расширяет линии и дуги в одном направлении за их конечные точки. Найдите всплывающую подсказку расширения; в то же время вы увидите временный путь расширения.

Посмотреть видео.

Отслеживание объектной привязки

Отслеживание объектной привязки позволяет указать точку на основе объектных привязок существующих объектов. Когда вы ищете пересечение двух существующих конечных точек, это работает аналогично OSNAP видимого пересечения. Но у него больше применений. Например:

• Вы хотите, чтобы конечная точка линии, которую вы рисуете, была вертикальной по отношению к конечной точке существующей линии.
• Вы хотите расположить круг внутри прямоугольника по центру
• Вы хотите начать линию там, где две существующие линии пересекаются, если они удлинятся (это также можно сделать с помощью объектной привязки Apparent Intersection)

Обратите внимание, что вы можете использовать отслеживание объектной привязки с полярной привязкой, поэтому углы не обязательно должны быть ортогональными.

Выполните следующие действия:

1. Включите хотя бы одну активную объектную привязку. Для этого щелкните правой кнопкой мыши кнопку «Объектная привязка» (OSNAP) в строке состояния и выберите объектную привязку или сначала выберите «Настройки» (в зависимости от вашей версии).
2. Нажмите кнопку «Отслеживание объектной привязки» в строке состояния (которая отличается от кнопки «Объектная привязка»). чтобы включить эту функцию.
3. Запустите команду рисования, требующую указания точки.
4. Наведите курсор на объектную привязку, чтобы получить этот момент. Вы видите небольшой знак плюса в точке привязки объекта.
5. При необходимости приобретите вторую точку.
6. Перемещайте курсор к координате, которую вы хотите найти, пока не увидите один или два временных пути выравнивания, обозначенных точками. Вы также увидите одну или две всплывающие подсказки и значок X.
7. Нажмите, чтобы указать точку. Затем продолжите команду, которую вы начали. .

Здесь я запустил команду CIRCLE и получил середины двух сторон прямоугольника, чтобы найти его центр. Это указывает центр круга в центре прямоугольника

Вот результат:

Временное отслеживание

Вы также можете использовать временное отслеживание для достижения того же результата, если углы ортогональны. Выполните следующие действия:

1. Включите хотя бы одну активную объектную привязку. Для этого щелкните правой кнопкой мыши кнопку «Объектная привязка» (OSNAP) в строке состояния и выберите объектную привязку или сначала выберите «Настройки» (в зависимости от вашей версии).
2. Запуск команды рисования, требующей указания точки
3. Введите tk и нажмите Enter.
4. В ответ на приглашение Первая точка слежения: укажите объектную привязку, щелкнув ее. Он должен быть горизонтальным или вертикальным до конечной точки, которую вы хотите указать.
5. Переместите курсор горизонтально или вертикально к нужной координате. Вы видите сплошную временную линию круглой резинки.
6. В ответ на приглашение Следующая точка: переместите курсор от линии резинки на вторую объектную привязку и щелкните.
7. Нажмите Enter, чтобы завершить отслеживание и продолжить выполнение команды.

Фильтры точек

Фильтры точек — это оригинальный способ указать координаты, которые не относятся к объекту, на основе объектных привязок существующих объектов. Сейчас большинство людей используют отслеживание объектных привязок, но они все еще могут быть полезны, особенно в работе с 3D. Вы строите координату X, Y (или X, Y, Z), используя координату X одной объектной привязки, Y другой и, возможно, Z другой.

Выполните следующие действия:

1. Запустите команду рисования, требующую указания точки.
2. Введите .x или .y и нажмите Enter. (Вы также можете Shift + щелчок правой кнопкой мыши, чтобы выбрать фильтр точек в меню объектной привязки.) Допустим, я начну с ввода .x.
3. По запросу of (нужно YZ): используйте объектную привязку, чтобы указать координату x нужной координаты. Чтобы продолжить пример рисования круга с центром внутри прямоугольника, вы должны указать середину одной из горизонтальных линий прямоугольника, потому что координата x центра круга должна быть такой же, как координата x середины горизонтальной линии.
4. Теперь просто укажите объектную привязку к объекту, чтобы найти координату y. В этом примере укажите середину одной из вертикальных линий прямоугольника.
5. AutoCAD находит координату, и вы можете продолжить выполнение команды.

From

From — это функция, которая позволяет находить координаты объектов, указывая смещение от объектной привязки. Вы можете указать это смещение как расстояние x,y или обозначение полярных координат.

Выполните следующие действия:

1. Введите from и нажмите Enter. (Можно также нажать клавишу Shift + щелчок правой кнопкой мыши и выбрать «От» в меню объектной привязки.)
2. В ответ на запрос «Базовая точка:» укажите базовую точку с объектной привязкой.
