Как работать с видовыми экранами в Автокаде

Создавать видовой экран в Автокаде — по-настоящему чувствовать и использовать эту проектировочную чертёжную программу, понимать её и пользоваться всеми её возможностями. Этот вывод верен на все 100, тем более, если вы используете и понимаете суть этого инструмента не только в режиме «Модели», но и в режиме «Листа». А суть видовых экранов (ВЭ) лежит на поверхности.

Вы создаете чертёж из совершенно разных объектов и размеров. Время от времени приходится работать то с большими объектами, то с малыми, а значит постоянно переходить в настройку масштаба, менять рабочую точку чертежа, область его визуального вывода. В то же время, работая с одним крупным участком, неплохо бы иметь перед глазами и общую картину. Вот эту задачу и решают видовые экраны Autocad — viewports.

Таким образом программа с помощью ВЭ позволяет разбить рабочее поле монитора на несколько независимых полей, в каждом из которых можно выводить свою часть общего чертежа и в своём масштабе.

ВЭ могут создаться как в режиме «Модели», так и в режиме «Листа». Но в «Модели» ВЭ — не плавающие и не перекрываемые, их расположение фиксировано, и они не могут накладываться друг на друга. Кроме того, в «Модели» ВЭ строго прямоугольной формы.

В режиме «Листа» разработчик может перемещать ВЭ в любое место листа, может подрезать один видовой экран другим. Здесь возможно создание ВЭ любой формы.

Автокад позволяет сделать ВЭ отдельно для 2D-проектирования и отдельно для 3D — здесь установки тоже немного отличаются.

Обращаем внимание, что рассматриваемые объекты никакого отношения к окну общего просмотра, доступного через меню «View» / «Aerial View», не имеют. Это окно выводится поверх чертежа, заслоняет его (на небольших мониторах это существенный недостаток), а самое главное, служит только для просмотра работы, здесь нельзя проводить черчение. ВЭ предоставляют все возможности для работы с чертежом — это как несколько «мониторов» в одном.

Для решения задачи, как создать видовой экран, предназначена целая панель инструментов — Viewports (она изначально не выводится) или команды меню «View» — «Named Views» и «Viewports».

Работа с 2D-видовыми экранами в «Модели»

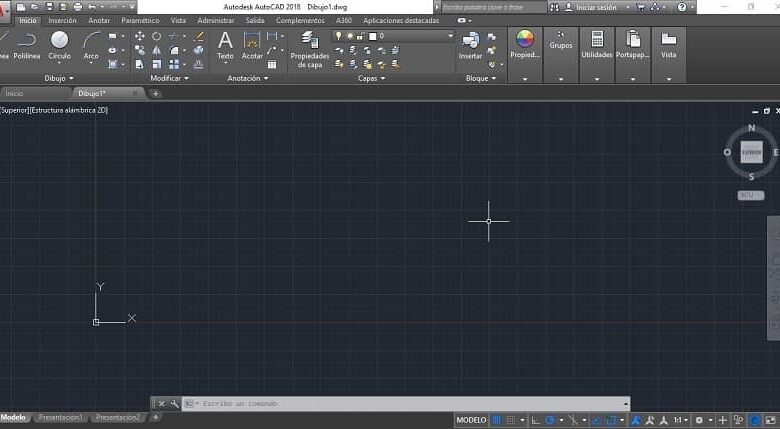

Собственно, по терминологии AutoCAD, когда вы запустили программу и перешли на его чёрное поле разработки в режиме «Модели», вы уже получили ВЭ, пока один полноразмерный.

Дальше вы можете зайти в меню «View» / «Viewports» и в раскрывшемся подменю выбрать следующие команды:

При создании новой конфигурации видовых окон (команда «New Viewports») в распоряжении разработчика 12 стандартных конфигураций и все, что были созданы уже самостоятельно (закладка «New Viewports»). Новую конфигурацию можно создать тут же, присвоив ей своё имя. Все созданные конфигурации доступны в окне, раскрываемом при выборе закладки «Named Viewports».

Конфигурация видового экрана в Автокаде

Если выбрана конфигурация с более чем одним ВЭ, то каждому по умолчанию присваивается имя — «Current». Но в ниспадающем списке «Change View to» можно выбрать любой ВЭ из ранее созданных. Создание именованных видов происходит по команде «Named View». Здесь две закладки — отдельно для 2D и отдельно для 3D-работы.

Каждый ВЭ — независимый участок для проектирования, каждый может иметь свой масштаб и свою точку вывода. Участок, в котором в данный момент происходит работа, выделяется жирной белой каймой. Задача, как выйти из видового экрана, решается очень просто — щелчком мышкой в области другого ВЭ. Учитывая, что отсутствие ВЭ — это наличие только одного, то перейти на конфигурацию «Single» — это и решить проблему, как выйти из работы с ВЭ.

Работа с 3D-видовыми экранами в «Модели»

Работа в 3D-пространстве с видовыми экранами ничем не отличается от работы в 2D, просто здесь возможности адаптированы под новое пространство:

1. Добавляются (к «Current» и созданными пользователем) 10 новых стандартных имён ВЭ: 6 «плоских» — «Top», «Bottom», «Front», «Back», «Left» и «Right» и 4 изометрических — «SW Isometric», «SE Isometric», «NE Isometric» и «NW Isometric ».
2. Для перехода в 3D ВЭ необходимо выбрать в окне «New Viewports» параметр «Setup». По умолчанию предлагается использовать 2D.
3. Выбранный вид каждого ВЭ можно будет в будущем изменить обычным образом, выбрав в меню «View» / «3D Views» любой из 10 доступных видов.

Настройка просмотра содержимого видовых экранов в Автокаде

Работа с видовыми экранами в режиме «Листа»

ВЭ очень полезны в режиме «Модели». Но они просто незаменимы в режиме «Листа». Учтём, что в «Листе» создаваемые объекты:

• плавающие, после создания их можно перемещать по листу;
• изменяемые, после создания их размеры можно менять произвольно;
• перекрываемые, они могут друг на друга накладываться.

Кроме того, ВЭ в режиме «Листа»:

• могут иметь произвольную форму;
• могут создаваться из ранее созданных объектов, также любых очертаний.

Здесь также изначально разработчику предоставляется одни ВЭ на весь лист, в котором выводится весь чертёж. Но:

• Размер и положение этой области (точнее уже в данном режиме эти объекты можно называть областями печати, это точнее отражает их суть) можно поменять, щёлкнув мышкой один раз (это важно, не ошибаемся!) внутри области. При этом кайма области станет пунктирной, а на углах появятся габаритные маркеры, с их помощью и можно перетаскивать само окно.
• Обращаем внимание, что если возникает необходимость уже изменить точку видимости чертежа в таком окне, то нужно перейти в работу с ним. Вот когда мышкой щёлкаем «внутри» два раза — кайма приобретает вид жирной линии. Теперь, используя обычный инструмент перемещения — «Pan Realtime», можно сместить чертёж в окне.
• Чтобы поменять масштаб вывода чертежа в окне, можно использовать команду «Scale» на панели «Viewports» (она уже в данном режиме активна).

Работа с видовыми экранами в режиме «Листа»

Работая с ВЭ в «Листе» имеем в виду, что:

• Здесь может быть сколько угодно видовых окон — каждый выбор просто добавляет один, два, три или даже четыре новых.
• С помощью команды «Polygonal Viewport» на панели «Viewports» можно создавать участки просмотра любой формы, главное только, чтобы контур нового участка был замкнут.
• С помощью команды «Convert Object to Viewport» можно создавать ВЭ из любого ранее созданного объекта с замкнутым контуром — из эллипса, круга, многогранника и т. п. Приёмы и инструменты создания этих объектов в «Листе» аналогичным приёмам и инструментам из «Модели».
• Удаление ВЭ (снова, точнее — области чертежа для вывода на печать) производится его выделением и нажатием на клавишу Del — обычный приём работы с объектами в Автокаде.

Обращаем внимание, если необходимо перейти в работу с листом в целом, то необходимо выйти из рабочего ВЭ — отменить его жирную кайму. Для этого достаточно дважды нажать на мышку вне рабочего ВЭ.

Нюансы работы в зависимости от версий Автокада

ВЭ — тот инструмент разработчика, который постоянно подвергается создателями программы доработкам. Например, последние версии придают каждому, так называемый, «видовой куб». Он позволяет быстро настраивать направление обзора — справа, слева, сверху, снизу, изометрия.

Некоторые версии придают каждому объекты по инструменту панорамирования и оперативного изменения масштаба — «штурвал».

Идея видовых окон — просто незаменима для проектирования сложных чертежей. Чем больше вы будете соприкасаться с этой идеей, тем больше она вам будет нравиться. Есть только одно, что может портить вам при этом настроение — маленький размер вашего монитора. На «17-ти дюймах» использовать видовые экраны в полной их красе уже очень затруднительно, просто монитор «не резиновый» и всё не помещается. Но тут уж ничего не поделаешь. Давно замечено, что AutoCAD — это мониторы на 21 дюйм и больше!

Как создать видовой экран в программе AutoCAD?

Программа AutoCAD помогает инженерам во всем мире выполнять чертежи красиво и быстро изменять различные ошибки и неточности. Но, как показывает практика, большая часть инженеров пользуется каким-то минимальным набором функций программы. А ведь AutoCAD создавался специально, чтобы существенно облегчить жизнь инженерам-конструкторам.

В рамках данной статьи будет рассмотрена такая функция программы, как видовой экран, которая значительно упрощает процесс компоновки и подготовки чертежа к печати.

Видовой экран очень удобен, когда на чертеже имеются участки, выполненные в разных масштабах, и при этом, их нужно оформить на одном листе. Для примера создадим в «модели» текст разной высоты, и какие ни будь фигуры разного размера. Нашей целью будет компоновка чертежа на вкладке «лист» таким образом, чтобы текст у нас был одинакового размера, и фигуры так же были одинакового размера.

Переходим на вкладку «лист» и настраиваем необходимый нам формат листа. В новом документе на вкладке «лист» по умолчанию уже присутствуем видовой экран, который отображает все, что находится в «модели». Мы его удалили и будем создавать свои видовые экраны.

Чтобы создать видовой экран, нам понадобится соответствующее меню, которое по умолчанию после установки AutoCAD не выведено на панель. Для включения меню видовых экранов нажимаем правой кнопкой мыши на любом меню и в появляющемся списке находим пункт «Видовые экраны». После нажатия на этот пункт у нас появится необходимая нам панель, которую мы можем расположить в удобном нам месте.

В меню видовых экранов есть следующие пункты в виде иконок:
Диалоговое окно видовых экранов;
Один видовой экран;
Многоугольный видовой экран;
Преобразовать объект в видовой экран;
Подрезать существующий видовой экран.

Рассмотрим кратко назначение каждого пункта и начнем с диалогового окна видовых экранов. При выборе этого пункта появляется меню, в котором прописаны настройки для разнообразных комбинаций расположения видовых экранов на листе. На вкладке «Новые ВЭкраны» для примера выберем из стандартных конфигураций «Три: выше». В правом окошке сразу показывается их расположение. Другие настройки мы менять, и рассматривать, не будем, так как этим режимом мало кто пользуется.

После выбора какой-то стандартной конфигурации необходимо нажать «ОК» и выделить на листе область, в которую будет вписана наша конфигурация видовых экранов.

Режим «Один видовой экран» используется наиболее часто. После его выбора необходимо выделить на листе необходимую нам область, которая и станет видовым экраном. Количество таких видовых экранов неограниченно.

Многоугольный видовой экран представляет собой видовой экран произвольной формы.

Функция преобразования объекта в видовой экран позволяет любой замкнутый объект преобразовать в видовой экран. Достаточно нарисовать объект необходимой вам конфигурации и размера, выбрать данную функцию в меню и указать на созданный объект.

Если уже оформленный видовой экран покажется вам неподходящей формы, то его можно немного подрезать. Например, вы создали один видовой экран и тут понимаете, что правый нижний угол вам мешает. Чтобы это исправить мы поверх этого видового экрана рисуем замкнутую фигуру той формы, которую должен принять будущий видовой экран (красная линия на скриншоте). Теперь выбираем функцию подрезки видового экрана и указываем видовой экран, который собираемся подрезать и указываем на фигуру, которая должна стать границами видового экрана.

Вернемся к нашему основному примеру, где мы хотели посмотреть, как пользоваться видовыми экранами. Мы будем выводить каждый созданный нами объект в отдельном видовом экране, чтобы получить объекты одинакового размера без их редактирования. Таким образом, нам необходимо создать четыре видовых экрана.

Начнем мы с текста, размер которого на чертеже 125 единиц. Текст такого размера применяется на чертеже, нарисованном в «модели» в масштабе 1:1, который будет выводиться на печать в масштабе 1:50. Для каждого видового экрана мы будем задавать свой масштаб. Для текста размером 250 это будет масштаб 1:100. Маленький квадрат будет выводиться в масштабе 1:25, а большой 1:100.

Перед выбором масштаба видового экрана желательно зайти в область видового экрана, щелкнув два раза левой кнопкой мыши внутри него, и простым перемещением и увеличением оставить в области видового экрана только необходимый нам объект. Это делается для того, что после выбора масштаба изображение внутри видового экрана меняется, и необходимый объект может просто исчезнуть из видимой зоны и его будет сложно найти. Внутри видового экрана весть чертеж можно перемещать инструментом «лапа», который также появляется при нажатии на колесико мыши. Для выхода из видового экрана достаточно два раза клацнуть за его границами.

Посмотрим, что у нас в итоге получилось после всех настроек.

Чтобы в дальнейшем выделенная область в видовом экране не съехала, в какую ни будь сторону, и случайным образом не поменялся масштаб, мы его заблокируем. Делается это выделением необходимого видового экрана и нажатием на иконку желтого замочка справа внизу. В заблокированном видовом экране можно производить редактирование объектов, при этом внутреннее содержимое блока меняться не будет, в плане позиционирования.

Края видового экрана можно сделать невидимыми, скрыв соответствующий слой. Тогда края видового экрана не будут видны вообще, в том числе и при печати.

Как это ни печально, но любой компьютер рано или поздно сломается. Причиной поломки может быть что угодно. Например, вы можете разбить матрицу экрана своего ноутбука, пролить на него кофе или просто от времени может посыпаться ваш жесткий диск. Для многих пользователей ремонт компьютеров и ноутбуков непосильная задача и может стать причиной для покупки нового компьютера, но как говорят специалисты скорой компьютерной помощи с сайта support-online.ru, практически любую проблему можно исправить. Эти специалисты могут выполнить не только ремонт, но и настройку и чистку вашего компьютера прямо у вас дома.

Также статьи на сайте chajnikam.ru, связанные с программой AutoCAD:
Как создать pdf из листа нестандартного формата?
Как создать нестандартный формат листа в программе AutoCAD?
Как создать новый простой тип линии в программе AutoCAD?

Как создать видовой экран в AutoCAD? (Секрет ноябрь 2022 г.)

5/5 — (1085 голосов)

Как создать окно просмотра в AutoCAD Темы статей: Как добавить окно просмотра в пространство листа AutoCAD | Как создать видовой экран в AutoCAD Shortcut

Содержание

Как создать видовой экран в AutoCAD?

1. Щелкните вкладку « Макет » рядом с вкладкой « Модель » в левом нижнем углу рабочей области.

Макет в AutoCAD

2. Затем щелкните вкладку « Layout » в верхней ленте строки меню.

3. Если вы хотите создать новый макет, нажмите « New » на панели « Layout ».

4. В противном случае нажмите « Параметры страницы » на панели « Макет ». Откроется одно диалоговое окно.

Панель макета — AutoCAD

5 . Нажмите « Изменить ». Откроется одно диалоговое окно.

6. Установите требования как PDF , Размер страницы , Макет , Книжная и т. д. и нажмите « Хорошо ».

7. Затем выберите опцию « Установить текущий » и закройте диалоговое окно.

8. К Создайте окно просмотра в AutoCAD Щелкните маленькую стрелку рядом с «Панель окна просмотра макета» и выберите стиль окна просмотра в соответствии с вашими требованиями. И нажмите на « Ok «.

9. Если вы хотите создать прямоугольный видовой экран, выберите « Rectangle » на панели « Layout viewports » на вкладке « Layout ». И нарисуйте прямоугольник согласно вашему требованию.

10 . Вы также можете создать любую закрытую форму в соответствии с вашими требованиями. Просто нарисуйте любую форму, например круг, перейдя на вкладку « Home ».

11 . Затем вернитесь на вкладку « Layout » и нажмите «9».0005 Раскрывающееся меню «Прямоугольник » и выберите опцию « Объект ».

Создайте окно просмотра в AutoCAD

12. Выберите нарисованный объект, чтобы сделать его окном просмотра.

Готово.

Как повернуть видовой экран в AutoCAD?

Выполните следующие шаги в разделе Как повернуть окно просмотра в AutoCAD

1 . Щелкните вкладку макета, которую вы хотите повернуть.

2 . Убедитесь, что система VPROTATEASSOC 9Переменная 0006 имеет значение 1 в вашем AutoCAD.

3. В противном случае введите « VPROTATEASSOC » в командной строке и нажмите клавишу Enter.

4 . Затем введите 1 и снова нажмите Введите клавишу .

5 . Выберите область просмотра, которую вы хотите повернуть, нажав на границу области просмотра.

6 . Щелкните правой кнопкой мыши внутри области просмотра и выберите «Повернуть».

Поворот окна просмотра в AutoCAD

7 . Укажите одну базовую точку и укажите угол поворота, на который вы хотите повернуть окно просмотра.

Спасибо за внимание…

Часто задаваемые вопросы по области просмотра в AutoCAD

Что такое плавающее окно просмотра в Autocad?

На самом деле плавающие окна просмотра известны как окна просмотра макета.

Как удалить видовой экран в AutoCAD?

Прежде всего, щелкните вкладку «Вид», затем щелкните панель «Видовые экраны» и найдите значок видового экрана.
После этого вы увидите диалоговое окно Viewports. Вкладка «Именованные видовые экраны». Теперь вам нужно просто выбрать имя конфигурации видового экрана, которую необходимо удалить. На последнем шаге нажмите клавишу DELETE на клавиатуре.

Также читайте другие наши статьи, связанные с запросами AutoCAD.

Узнайте больше об AutoCAD на Youtube

Вы можете прочитать другие наши статьи

Возможности именованных видов в AutoCAD 2019

Дизайн Линн Аллен

18 сентября 2018 г.

0

Именованные виды могут быть прекрасным инструментом в наборе инструментов дизайнера AutoCAD. Я описал несколько мощных функций, доступных с ними, в своей предыдущей статье : Сила именованных видов в AutoCAD 2019 — часть 1.  Обязательно сначала ознакомьтесь с этой статьей, прежде чем переходить к этой (для максимальной пользы!)

Если вы сохранили свой вид с определенными настройками видимости слоя и хотите обновить эти настройки постфактум, вы можете сделать это в диспетчере видов. Вам нужно будет установить для текущих настроек слоя желаемую видимость, выбрать сохраненный вид модели и выбрать опцию «Обновить слои».

Это соответствующим образом обновит видимость слоя.

Рис. 1. Используйте инструмент «Обновить слои», чтобы изменить видимость слоев именованных представлений постфактум.



Вы можете изменить все настройки именованного представления в Диспетчере представлений (чтобы ничто не было бетонным!)  Диспетчер представлений — это ваш центр управления всеми вашими именованными представлениями.

Преобразование именованных видов в видовые экраны

После того, как вы создали потрясающие именованные виды… некоторые с настройками видимости слоев, возможно, некоторые с сохраненной ПСК, вы можете решить, что хотите использовать эти великолепные виды в вкладка макет. Разве эти именованные представления не станут отличными окнами просмотра бумажного пространства? Еще бы! Автокад 2019делает это проще, чем когда-либо — это буквально так же просто, как перетаскивание!

После переключения на нужный макет — перейдите на вкладку «Макет» на ленте и найдите панель «Видовые экраны макета». Здесь вы найдете новый инструмент «Вставить вид» и замечательную новую галерею, автоматически заполняемую эскизами всех ваших именованных видов, как показано на рисунке 2 (если у вас включен GALLERYVIEW). Если GALLERYVIEW отключен, вы получите список именованных представлений (не такой понятный), как показано на рис. 3. В AutoCAD 2019– достаточно просто перетащить вид в окно просмотра, как показано на рисунке 4.

Рисунок 2. AutoCAD 2019 создает галерею именованных видов.



Рис. 3. Список ваших именованных представлений появится, когда GALLERYVIEW установлен на 0.



А как насчет коэффициента масштабирования? Как AutoCAD определяет коэффициент масштабирования для видового экрана? AutoCAD будет применять масштаб аннотаций вида до тех пор, пока он помещается на листе. Если он не подходит, AutoCAD оценит и применит стандартный масштаб на основе размера именованного вида и макета, чтобы он помещался на половине листа. Смущенный? Не беспокойтесь — вы можете легко управлять коэффициентом масштабирования, как и в любом окне просмотра бумажного пространства.

Выберите окно просмотра и перетащите стрелку вниз, чтобы изменить коэффициент масштабирования, как показано на рисунке 5.

Рисунок 5: Вы можете легко изменить коэффициент масштабирования постфактум, выбрав окно просмотра и нажав на стрелку.



Примечание. Эти именованные окна просмотра ничем не отличаются от любых других окон просмотра (MVIEWS)… просто их намного проще и быстрее создавать! И теперь, когда вы знаете, что можете сохранять настройки слоя с представлениями — представьте себе возможности! Что вы будете делать со всем дополнительным временем?

Совет. Вы также можете изменить коэффициент масштабирования окна просмотра ДО его размещения, нажав правую кнопку мыши (для тех из вас, кто предпочитает планировать заранее). Предварительный просмотр представления отображается, когда вы перетаскиваете его на макет, что упрощает визуализацию масштаба.

Новый инструмент просмотра

Нет именованных представлений? Без проблем! Инструмент «Новый вид», также находящийся под инструментом «Вставить вид», как показано на рис. 6, позволяет вам создавать виды «на лету» для перетаскивания на ваши макеты в качестве окон просмотра. Гений! Я утверждаю, что это все еще быстрее, чем традиционный маршрут MVIEW. Это вернет вас обратно в пространство модели, где вам будет предложено выбрать область, которую вы хотите превратить в окно просмотра. Затем вы перетащите это окно на вкладку макета — так же, как именованное представление. Вы можете щелкнуть правой кнопкой мыши перед удалением и изменить коэффициент масштабирования или после факта — точно так же, как и со стандартными именованными представлениями.

Рис. 6. Используйте инструмент «Новый вид» для быстрого создания окон просмотра «на лету».



Инструменты именованных видов в AutoCAD 2019 действительно эффективны и при правильной настройке могут значительно сократить вашу рабочую неделю! Ознакомьтесь с ними и убедитесь в этом сами!
