Масштабы
МасштабыМасштабы
Настроить масштаб текущего модельного окна можно одним из следующих способов:
•Воспользуйтесь выпадающим списком Масштабов, находящимся в Табло Оперативных Параметров в нижней части окна
•Воспользуйтесь меню Документ > Масштаб Плана Этажа (название команды зависит от типа активного окна)
Из выпадающего списка выберите один из стандартных масштабов или активируйте команду Специальный Масштаб и введите его значение.
Значение масштаба сохраняется в Параметрах Вида.
Для масштабов применяется метрическая или имперская система измерений в зависимости от параметров Линейных Единиц, настраиваемых при помощи меню Параметры > Рабочая Среда Проекта > Рабочие Единицы.
Для настройки уровня увеличения в соответствии с масштабом активируйте команду Вид > Уровень Увеличения > В Натуральную Величину.
Изображение в Натуральную Величину — это изображение с уровнем увеличения 100%.
Отображение 2D-символов некоторых GDL-объектов может зависеть от текущего масштаба: это означает, что символ изменяется в соответствии с текущим масштабом.
Элементы в Размерах Модели и в Размерах Бумаги
Элементы в Размерах Модели масштабируются при каждом изменении масштаба проекта. К подобным элементам относятся все конструктивные элементы, такие как стены, объекты, перекрытия, и т.д.
Элементы в Размерах Бумаги всегда выводятся на печать или на экран в соответствии с заданными для них размерами, независимо от текущих настроек масштаба проекта. Для элементов, не обладающих реальными размерами, например, размерных линий или маркеров, можно настроить фиксированные размеры, измеряемые в пунктах или в миллиметрах.
Элементы в Размерах Модели или Бумаги: следующие элементы могут иметь либо размер модели (масштабируемые согласно плану этажа), либо размеры бумаги (независимые от масштаба):
•Текстовые Блоки, созданные при помощи инструмента Текст: Выберите Размер Модели или Размер Бумаги.
См. Инструмент Текст.
•Штриховые и символьные линии: Выберите Размер Модели или Размер Бумаги.
См. Диалоговое Окно Типы Линий.
•Образцы векторной и символьной штриховки, а также штриховки-рисунки: Выберите Размер Модели или Размер Бумаги.
См. Создание и редактирование Штриховки-Рисунка.
Установка Отдельного Масштаба Печати для 2D-документа
Параметр масштаба в диалоговых окнах Печати 2D-документа и Вывода на Плоттер 2D-документа (меню «Файл») позволяет указывать специальный масштаб печати при выводе на принтер или плоттер содержимого Плана Этажа или другого 2D-окна.
Параметр Текст и Маркеры позволяет увеличить/уменьшить тексты и маркеры согласно масштабу печати или сохранить их фиксированный размер (в размерах бумаги).
Печать 2D-документа и Вывод на плоттер 2D-документа.
Масштаб Чертежа
Чертежи, создаваемые на основе видов ARCHICAD, имеют параметр Масштаба Чертежа.
По умолчанию Масштаб Чертежа соответствует Исходному Масштабу (то есть исходному виду Чертежа), но вы можете изменить Масштаб Чертежа в диалоге Параметров Чертежа.
См. Инструмент Чертеж.
Настройка Масштаба Чертежа не влияет на масштаб объектов, присутствующих на чертеже; это эквивалентно графическому изменению размеров Чертежа, как, например, при изменении размеров документа в процессе его копирования.
Как изменить масштаб в архикаде
Как в архикаде изменить масштаб: Подгоняем масштаб чертежа к формату макета Archicad ⋆ Уроки 3d max Archicad
Статья и видео урок показывают, как быстро в Архикаде изменить размер стены или линии. При этом вам не нужно делать доп. вычисления и расчеты.
Мы уже неоднократно поднимали вопрос, как в Архикаде чертить по размерам. Однако не менее важно в ARCHICAD выполнять измерение уже созданных элементов. И изменять их размеры.
Давайте узнаем, какие инструменты для измерений есть в программе.
Измерим стену. А затем изменим ее длину.
Как узнать размер стены в ARCHICAD?
Первый и самый простой вариант – использовать команду «Измерить». Этот инструмент похож на линейку в других программах.
Чтобы в ARCHICAD узнать размер стены, выберем инструмент из стандартной панели. Кликнув на иконку, похожую на линейку. Затем нужно задать точки начала и конца элемента. После этого справа появится табло со значением расстояния. Это и есть длинна стены.
Чтобы быстро вызвать инструмент «Измерить», можно воспользоваться горячей клавишей – «M».
Также с помощью инструмента «Измерить» можно узнать общую длину стены, если она состоит из нескольких сегментов.
Если с помощью инструмента «Измерить» нарисовать замкнутый контур, можно узнать площадь. Она будет также отображаться в табло справа.
Второй способ, с помощью которого можно узнать длину стены – это использовать панель информации об элементе.
Для начала выделим стену, длину которой нужно узнать. Затем вызовем панель информации. Перейдем в меню «Окно» → «Панели» → «Информация о Элементе».
В открывшемся окне нужно кликнуть на второй иконке «Размер Элементов». Появится список данных, среди которых будут параметры длины элемента.
Мы узнали точную длину стены. Возможно, она, по каким-то причинам, не соответствует нужным параметрам. Отредактируем ее.
Как изменить размер стены в ARCHICAD?
Чтобы изменить размеры стены в Архикаде после построения необходимо воспользоваться локальной панелью и командой «Изменить размер».
Можно удалить часть стены или удлинить ее. При этом не обязательно выполнять построение заново.
Выбираем стену, которую хотим отредактировать. Затем кликаем по точке, от которой будем увеличивать или уменьшать стену. Возле курсора появится локальная панель. В ней нужно выбрать команду «Изменение Размера».
После этого задаем размер стены с клавиатуры и нажимаем клавишу Enter.
Готово!
Таким же способом можно изменять длину линий.
Как видите, изменить длину стены легко. Чтобы закрепить материал посмотрите видео урок:
Мы ознакомились со всеми методами измерения стен. Их можно использовать для измерения других элементов. Также мы узнали о том, как отредактировать длину стены в ARCHICAD.
Эти приемы часто используются на практике. Поэтому рекомендуем ознакомиться с мастер-классом, в котором за 10 мин. показывается весь процесс создания планировки в Архикаде.
масштабирование в архикад — Видео
Video 1. Масштабирование в Архикад
Как поменять масштаб чертежа в ArchiCad 22
Перенос планировки, с листка в ArchiCAD. Практический видеоурок.
Как в архикаде вставить картинку
Как поменять масштаб в архикад (ArchiCAD 19)
Archicad 19. Масштаб штриховки на макете
Как в ArchiCAD вставить чертеж в формате .pdf
Обмерный план квартиры в архикаде 08 — Подгоняем масштаб чертежа под размер макета
Масштабирование съёмок в ArchiCAD
Масштабирование фото или скан чертежа в AutoCad
Урок ArchiCAD как вернуть полосы прокрутки и масштаб
Как обвести план на картинке — Урок Archicad для начинающих
Масштабирование чертежа по заданному размеру в archiCAD
Как поместить картинку с чертежом в Archicad и не только
Как импортировать геоподоснову из Autocad в Archicad
Аксонометрия в Archicad, Перспектива в линиях в архикаде
Archicad — привязка изображения к началу стены
АРХИКАД: ИНСТРУМЕНТ ШТРИХОВКА , СЕКРЕТНЫЕ НАСТРОЙКИ
Масштабирование Объектов Облаков Точек
[Урок Archicad] Координаты в Архикад
ARCHICAD lessons 38.
(Листы. Генплан Масштаб карты)[Урок Archicad] Рельеф в Archicad по топосъемке
Оформление 3d документа Archicad белая модель White Model render
ARCHICAD: делаем первый проект

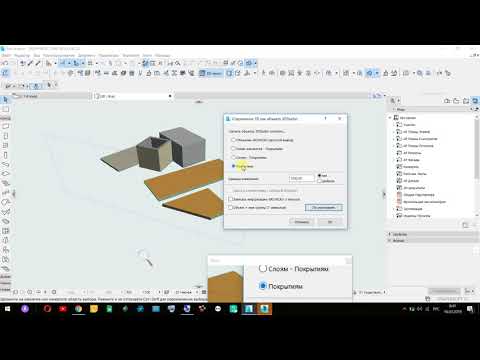

Доработка скачанных объектов для ArchiCAD. Уроки ArchiCAD
Количество вопросов по найденным и загруженным в Архикад объектам достигло некой критической массы, когда проще написать небольшой урок, чем постоянно рассказывать одно и то же.
Уже успел пройтись по темам, где скачать и как загрузить найденные библиотеки в ArchiCAD. Теперь рассмотрим такую ситуацию, что нашли вы, скажем на той же арчибазе, замечательную модель диванчика и скачали архив с файлом библиотечного объекта (*.gsm) и текстурами.
Как и положено, распаковываете архив в папочку для объектов, которую вы специально создали внутри папки того проекта, в котором собираетесь эти объекты использовать. Назовите ее каким-нибудь понятным именем, например, «Объекты». Напомню, что так имеет смысл поступать, чтобы не загружать объекты по одному.
Чтобы поддержать совсем уж маниакальный порядок, текстуры поместите в отдельную папку, которую разумно было бы так и назвать — «Текстуры». Теперь добавляете эти папки в менеджер библиотек, и они будут загружаться со всем содержимым каждый раз, когда вы будете открывать этот проект.
Успешно выполнив все эти процедуры, открываем библиотеку, видим слева папку с объектами в общем списке, обычно он упорядочен по алфавиту. Выбираем указателем наш объект, смотрим направо, в окно предварительного просмотра, и видим безрадостную картину что для 2Д символа, что для 3Д изображения.
Текстура в окне предварительного просмотра не видна
По поводу замены 2Д символа смотрите урок здесь, а по поводу 3Д сразу не расстраивайтесь, поскольку внутренний механизм визуализации в этом окошке все равно не способен отобразить текстуры, даже, если они есть. Люди, у которых старый немощный или новый слабосильный компьютер, могут вообще долго ничего не увидеть для сложных 3Д моделей, поскольку переварить большое количество полигонов Архикаду гораздо труднее, чем тому же 3ds Max или Артлантису.
Для тех, кто дождался появления 3Д изображения, появляется уникальная возможность менять цвет в параметрах объекта. Обычно эти параметры представлены в виде списка чередующихся строчек вида … и Use AC Material. Напротив второй строки по умолчанию видна надпись «нет». Если эту строку выделить и поставить галочку, чтобы появилась надпись «Да», то становится активно покрытие, выбранное из списка покрытий проекта в строке ниже.
Замена материалов в параметрах объекта
Очевидно, что для такого выбора желательно уже иметь из чего выбирать, поэтому надо заранее создать покрытия для объектов и загрузить в них текстуры. Если вы не позаботились об этом заранее, придется закрывать окно библиотеки и топать в реквизиты.
Создание материалаЗамена покрытий новыми и результат в 3Д окне
После успешного присвоения правильных материалов может возникнуть два вопроса: правильное наложение текстур и наложение материалов по другому на разные части объекта. Оба вопроса не имели разумного решения до появления 16 версии ArchiCAD, когда наконец-то появился такой инструмент как Морф.
Любой библиотечный объект можно преобразовать в морф, после чего теоретически легко выделять отдельные полигоны и назначать им свой материал или редактировать наложение текстуры.
Для выделения отдельных граней выделенного морфа надо переключиться на белую стрелку-указатель на информационном табло или же переключаться «на лету» удерживая клавиши Ctrl+ Shift. Выделив грани, поменяйте их покрытия кнопкой в информационном табло. А в окне свойств можно выбрать один из способов проецирования текстуры на грань — плоскостной или кубический. Выравнивается текстура с помощью стандартного инструмента в меню Конструирование — Привязка 3Д текстуры. Получив готовую модель с правильными материалами и текстурами, разумно снова сохранить ее как библиотечный объект.
Но, это все в теории, а на практике на тяжелых моделях Архикад сдувается сразу, и работать на таких тормозах становится очень трудно. Поэтому не рекомендую разбивать на морфы скачанные модели без особой необходимости.
Редактирование размеров в ArchiCAD — СтройМетПроект
Главная » Самоучитель » Обучение ArchiCAD » Редактирование размеров в ArchiCAD
Редактирование размеров в ArchiCAD
После автоматического размещения размеров может потребоваться их корректировка: создание и удаление дополнительных точек, корректировка значений размеров и т.
д.
Размерные цепочки
Сейчас давайте отредактируем размерную цепочку, сохранив при этом ее ассоциацию с точками привязки.
Перемещение размерных цепочек
Некоторые размерные линии накладываются на маркер разреза, так что нам требуется их переместить.
1 Выберите размерные линии нужные размерные линии.
2 Активируйте в появившейся Локальной панели команду Переместить.
3 Переместите курсор ниже и введите с клавиатуры r 1000 в Табло слежения.
4 Нажмите клавишу Enter. Если необходимо, отредактируйте и расположение размерных текстов, и/или маркера разреза, выбрав его, и переместив его конечную точку.
Удаление всей размерной цепочки
Посмотрите внимательно на размерные цепочки, присутствующие на плане этажа. Вы можете заметить, что некоторые из цепочек, расположенные с одной и той же стороны, полностью идентичны друг другу.
1 Выберите находящуюся в нижнем ряду цепочку, щелкнув на ее размерной линии, и нажмите клавишу DEL.
2 Перейдите на план Первого этажа и удалите нижнюю дублирующуюся размерную линию. В случае необходимости, переместите размерные тексты относительно положения маркера разреза, как вы сделали это на вышележащем этаже.
Создание размерных цепочек в ручном режиме
Теперь добавим вручную новую цепочку линейных размеров.
1 Активируйте инструмент Линейный размер и образмерьте деревянные колонны веранды.
Примечание: Перед созданием точки привязки размера, ArchiCAD выделяет элемент, с которым эта точка будет ассоциирована. Возможны ситуации, когда в результате наложения друг на друга элементов, привязка может быть осуществлена не к нужному
элементу. В этом случае воспользуйтесь нажатием клавиши Tab до тех пор, пока не будет выделен требуемый элемент.
Это гарантирует, что при изменениях модели, размеры будут обновляться корректно, следуя за правильными элементами.
2 По окончании указания точек привязки, сделайте двойной щелчок мышью в пустом пространстве. Курсор примет форму молотка.
3 Попробуйте переместите курсор. При этом в режиме обратной связи происходит предварительный показ места, в котором будет расположена размерная линия. Сделайте щелчок мышью для размещения размерной линии.
Примечание: Если при указании точек привязки вы сделали щелчок мышью в неправильном месте, просто щелкните еще раз мышью в той же точке для удаления маркера ошибочной точки привязки.
Теперь давайте образмерим на плане этажа несколько криволинейных элементов, воспользовавшись размерными линиями, идущими по дуге.
1 Активируйте инструмент Линейный размер и измените в Информационном табло его геометрический вариант на дуговой.
2 Щелкните в одном из углов криволинейной стены. В результате стена и ее конечные точки оказались выделены цветом.
3 Щелкните мышью в углах оконных проемов, чтобы добавить их привязку в размерную цепочку.
4 Двойным щелчком мыши завершите указание точек привязки и переместите курсор выше стены в подходящее место для расположения размерной линии.
5 Щелчком мыши завершите создание размера.
Добавление точек вручную
Сейчас мы добавим несколько дополнительных точек в уже существующую размерную цепочку для привязки колонн веранды.
1 Выберите третью размерную линию с правой стороны здания.
2 Щелкните на размерной линии и выберите в появившейся Локальной панели команду Вставка/слияние размерных точек.
3 Щелкните в угловой точке колонны. Появился новый сегмент размерной линии. Затем щелкните мышью во втором углу колонны для осуществления его привязки.
4 Теперь повторите эту операцию для создания привязки нижнего угла колонны в четвертой размерной линии.
Удаление точек
При удалении элемента, к которому была осуществлена привязка размеров, точки привязки из размерной цепочки также удаляются. Однако, иногда может возникнуть необходимость удаления лишь отдельных точек из размерной цепочки.
Сейчас мы отобразим полный габаритный размер здания в четвертой размерной линии, удалив лишнюю точку привязки.
Щелчком мыши выберите промежуточную выносную линию, находящуюся выше только что добавленного сегмента размера и нажмите клавишу DEL.
Источник данного материала: www.graphisoft.ru
Настройка карты видов (View map)

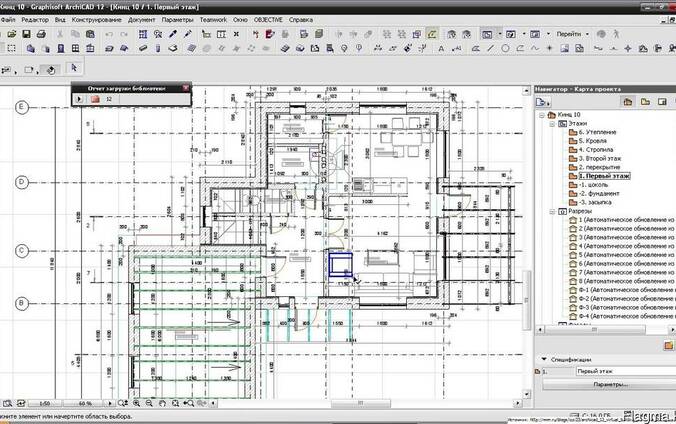

Карта видов (View map) — это одна из закладок панели навигации (Navigator) ArchiCAD. Карта видов нужна для того, чтобы сохранять всевозможные виды нашего проекта. Это необходимо для создания удобной навигации и придания данным проекта атрибутов, формирующих способ отображения видов.
Давайте разберемся, как это работает.
Для того чтобы понять принцип работы карты видов, давайте удалим все элементы, созданные по умолчанию, и настроим свои. Важно не перепутать понятия карта видов и карта проекта. Это две разных закладки в панели навигации, и удаление элементов из карты проекта приведет к удалению данных BIM модели.
И так, закладка карты видов у нас пустая, давайте поставим задачу. Допустим, нам необходимо создать все виды для формирования раздела АР (архитектурные решения). Чтобы не отклоняться от темы, в данном уроке будем исходить из того, что BIM модель у нас уже собрана, и все необходимые элементы присутствуют в
Добавить вид в карту видов можно разными способами. Например, при клике правой кнопкой мыши в области текущего чертежа, в выпадающем контекстном меню можно выбрать пункт — Сохранить вид и разместить в макете. Таким образом, текущий вид будет автоматически создан в карте видов со всеми текущими параметрами отображения и, тут же, нам будет предложено разместить этот вид в книге макетов.
Но, поскольку, работу с книгой макетов мы еще не разбирали, давайте рассмотрим еще один вариант создания вида в карте видов.
Для этого нам потребуется открыть Организатор. Пройдем в верхнее меню: Окно>Панели>Организатор.
В левом окне организатора мы выбираем закладку карта проекта, а в правом окне закладку — карта видов. И далее перетягиваем необходимые элементы из карты проекта в карту видов. При этом в левом нижнем углу организатора должны быть настроены параметры изображения и сохранения для каждого вида.
Таким образом, мы создали все необходимые элементы в карте видов. Теперь, если нам необходимо поменять настройки параметров отображения, выбираем нужный элемент из списка карты видов в панели навигации и «кликаем» по нему правой кнопкой мыши. В открывшемся контекстном меню выбираем пункт: Параметры вида.
Нам доступны те же параметры: комбинация слоев, масштаб, показ конструкций, набор перьев, параметры модельного вида и фильтр реконструкции.
Правильная работа с картой видов решает часто задаваемые вопросы о том, почему вдруг пропали размеры с чертежа или куда делись окна и двери. На самом деле, можно очень гибко изменять варианты отображения наших чертежей настройкой параметров модельного вида . Например, отображение плана этажа можно превратить в схему генплана без изменения самой 3D модели. Но об этом и многом другом в следующих уроках.
Простановка размеров в Архикаде (ArchiCAD). — Геометрия — Статьи
Размеры — это по сути графическое обозначение тех габаритов, которыми обладает объект. В Архикаде эти габариты возможно задать двумя способами: при помощи инструментов линия, штриховка и текст, второй способ — это собственно инструмент размер. Давайте рассмотри оба метода.
В первом случае все выносные линии и засечки мы формируем из линий, назначая им различную толщину (если вы используете стрелки вместо засечек, то используем инструмент штриховка), сами же размеры проставляем при помощи инструмента «текст» .
Соответственно, если вам необходимо обозначить угловой (или радиальный размер), вы смело используете инструмент окружность. Чем то этот способ похож на «классику жанра» — черчение от руки, когда вы каждую линию, вычерчиваете по отдельности. Впринципе это более долгий метод простановки размеров в Архикаде, но бывают специфичные случаи, когда он незаменим !
Во втором случае (рис.1) простановка размеров в Архикаде проходит в автоматическом режиме, вам только необходимо предварительно настроить параметры инструмента «размер» и затем указать опорные точки. Этот способ — основной, он позволяет автоматизировать процесс простановки размеров, экономя ваше время. Рассмотрим этот метод более подробно. Первое, что мы должны сделать — это выбрать один из трех типов инструмента размер (линейный, радиальный, угловой). (рис. 1 ; пункт 2, 3)
В дальнейшем мы будем рассматривать именно «линейный размер» — это своеобразная классика жанра и работа с другими типами этого инструмента строится аналогично.
Итак, поехали дальше. Следуещее , что мы сделаем — это проведем настройку нужных нам параметров , кликаем дважды на «линейном размере» (рис. 1; пункт 3), в выпадающем окне (рис.1 ; пункт 4) указываем необходимые нам параметры (идем сверху вниз): тип маркера, цвет линий и засечек, тип, размер и цвет шрифта, размер засечек — это основные параметры, другие пока нет смысла рассматривать. Тут стоит заметить, что я пользуюсь терминологией, немного отличной от Архикадовской, например, тут вы не найдете обозначение «засечки». Но я надеюсь, что вы люди грамотные и знаете что это такое ). Но в любом случае интерфейс Архикада дружественен, многие операции и параметры подкреплены маленькими поясняющими картинками и разобраться в них несложно.
На мой взгляд, отдельное внимание стоит уделить выбору типа и цвета линий и шрифта в размерах (рис.2). Действительно, часто мы сталкиваемся с ситуациями, когда необходимо изменить толщину (цвет) линий, поменять размер шрифта — новичка такие вопросы могут поставить в тупик.
Но мы с вами народ активный и быстро восполняем пробелы в знаниях -правда ?) Итак, чтобы изменить цвет и толщину линий, мы щелкаем по цветному квадратику напротив нужного нам параметра и в выпадающем списке выбираем нужный нам цвет. Каждому цвету соответствует определенная толщина будущей линии.
Мы же двигаемся дальше и подходим к завершающему этапы простановки размеров в Архикаде — указание опорных точек. Допустим у нас есть стена, нам необходимо обозначить ее длину. Для этого мы выбрали инструмент «линейный размер», произвели все настройки и теперь указываем опорные точки (рис. 3), при помощи них указывается отрезок, длинна которого будет обозначена на размерах. Для обозначения опорных точек мы при выделенном инструменте «размер» щелкаем по краям стены (указали отрезок), затем двойной щелчок на свободном месте рабочего поля Архикада.
После двойного щелчка у вас появляется значок молоточка заместо курсора, после этого еще раз щелкаете в удобном для вас месте и вуаля — размер готов (рис.
4). По такому же принципу строится построение и других типов размеров: радиальный и угловой. Как видите простановка размеров в Архикаде дело немудреное и при небольшой практике, вы станите настоящим спецом этого дела )).
На этом я статью заканчиваю. В ближайшее время напишу статьи, отвечающие на вопросы как проставить площади в ArchiCAD, создать новые типы линий и штриховок , а также многое другое. Все эти статьи будут будут полезны начинающим пользователям, так как знаю по своему опыту, зачастую возникают вопросы по элементарным вещам, а ответы на эти вопросы найти проблематично.
Тем, кто интересуется интересными графическими приемами подачи чертежей, а также другими возможностями программы Архикад, предлагаю ознакомится с другими статьями, посвященными этой замечательной программе:
149 Ярлыки для ArchiCAD 20
149 Ярлыки для ArchiCAD 20
Перейти к: Команды меню файла, файловые модули и XREF, объекты GDL файла, команды меню редактирования, команды редактирования (текст), инструменты, порядок отображения инструментов, параметры , Параметры Истории, Изображения, Механизмы и модели изображений 3D, Работа в команде, Меню отображения, Окно, Действия, Инструменты

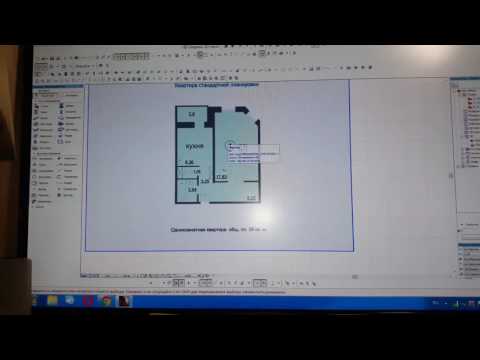

Как в архикаде поменять масштаб чертежа
Хотите узнать, как в архикаде поменять масштаб чертежа? В этом видео-уроке из моего курса по созданию дизайн-проекта квартиры в архикаде я покажу, как вы можете легко и просто поменять в архикаде масштаб чертежа для того, чтобы чертёж легко поместился на макет нужного формата.
Если кратко, то процесс смены масштаба чертежа очень прост. Для того, чтобы поменять масштаб чертежа, нужно всего навсего выбрать в списке внизу экрана нужный масштаб чертежа. Разумеется, если вы уже поместили чертёж на макет, и масштаб не подходит, вам нужно
- Изменить масштаб вида на макете, чтобы понять, в каком масштабе чертёж помещается на макете.
- Удалить вид, лежащий на макете
- Вернуться на план F2
- Изменить масштаб чертежа на тот, который помещается на макете.
- Сохранить новый или пересохранить имеющийся вид.
- Разместить заново вид на макете.
Как в архикаде поменять масштаб чертежа
Ниже представлен список всех уроков из раздела по созданию обмерного плана квартиры в архикаде:
Истинная толщина линий в Архикаде
При работе в Архикаде толщина линий может существенно мешать и затруднять построение. Про то, как изменить толщину линий в Архикаде смотрите в этом видео-уроке.
Вопрос «Как изменить толщину линий в ArchiCAD?» не просто так возникает у многих новичков.
Все дело в том, что при масштабировании проекта Архикад отображает реальный размер линий, что может помешать дальнейшему проектированию. Поэтому важно знать, где настраиваются эти параметры. Именно про истинную толщину линий идет речь в этом видео уроке.
Как изменить масштаб в архикаде
В данном разделе будет описано, как определять параметры чертежа, которые имеют разброс от типов единиц измерения, используемых в чертеже, до чувствительности курсора.
В данном разделе будет показано как устанавливать эти параметры чтобы они соответствовали требованиям вашего проекта.
- Установка параметров чертежа в ARCHICAD
- Рабочие величины и размеры в ARCHICAD
- Вычисляемые величины и ограничения мыши в ARCHICAD
- Построительные элементы и зоны в ARCHICAD
- Отображение и безопасность данных в ARCHICAD
1. Установка параметров чертежа в ARCHICAD: Перед тем как начать черчение модели, очень важно установить параметры проекта.
Что бы установить их, перейдем в меню Options и выберем Preferences. Во всплывающем меню перечисляются доступные параметры. Рассмотрим их и отредактируем в зависимости от наших предпочтений.- Рабочие величины и размеры в ARCHICAD: Выберем в списке Working Units. Кликнем на Next чтобы перейти в окно Dimensions, которое обеспечивает механизм для настройки и сохранения различных размерных стандартов. Это удобно при работе над несколькими проектами с различными уровнями точности (к примеру детализиованые конструкции и планы участков) или проектах, которые будут реализовываться в других странах, где действуют другие стандарты.
2. Горячие клавиши в ARCHICAD (Shortcut Keys): Эта команда позволяет вам определять ваши собственные горячие клавиши для каждой команды меню. Чтобы просмотреть горячие клавиши, выберите Menu Shortcut Keys из Preferences в меню Options. Чтобы создать собственную группу горячих клавиш, выберите имя меню из всплывающего списка, затем выберите команду из списка команд.
Затем вы создаете комбинацию горячих клавиши для выбранного элемента путем определения комбинации символов с правой стороны диалогового окна. Подтвердите определение горячих клавиш кликом по кнопке Assign. Если Вы больше не нуждаетесь в выбранной комбинации горячих клавиш, кликните на Detach.3. Установка масштаба чертежа в ARCHICAD: традиционная концепция архитектурного масштаба ( к примеру 1/4″ =1′) является важный только когда Вы создаете масштабируемую твердую копию вашего проекта, или экспортируете проект в PlotMaker или растровый формат для последующей обработки в других приложениях. Масштабируемые размеры чертежа не изменяется, если Вы изменяете масштаб вашего документа. Только относительные размеры размерных элементов фиксированного размера, таких как текст или векторная штриховка, изменяются по сравнению со конструкционными элементами (стенами, объектами, панелями и т.п.), которые были определены в мировых координатах. Эти элементы установленного размера остаются в установленном масштабе, независимом от масштаба рабочего чертежа.

- После установки масштаба, вы можете видеть предварительная вид документа для печати в этом масштабе. Чтобы видеть реальный вид, в не измененном масштабе, выберите Actual Size в меню Display.
Обратите внимание: Если вы изменили масштаб чертежа, текущий вид измениться соответственно, и будет оставаться в таком увеличенном (уменьшенном) виде постоянно. Чтобы вернуться к предыдущему виду окна, выберите команду Previous View в меню Display.
Создайте план с несколькими конструкционными элементами, размерами и метками:
Чтобы установить масштаб вашего документа, активизируйте Floor Plan Scale в меню Options Menu или кликните на иконке масштаба на рабочем поле. В диалоговом окне Scale укажите масштаб как 1/8» = 1′-0».
Измените масштаб на 1/2»=1′-0». Обратите внимание на то, что текст в 4 pt. и стрелки-указатели остаются того же размера. Конструкционные элементы изменили свой размер относительно элементов фиксированного размера, но они остаются правильно отмасштабированы в масштабе 1/2».

Масштаб
Весы
Чтобы задать масштаб текущего активного окна модели, выполните одно из следующих действий:
• Используйте всплывающее окно «Масштаб» на панели быстрых параметров в нижней части окна.
• Используйте Документ > Масштаб плана этажа (команда зависит от окна)
Выберите стандартный масштаб из всплывающего списка или выберите Пользовательский масштаб и введите его.
Шкалы сохраняются как часть настроек просмотра.
Шкалы отображаются с использованием метрических или американских стандартов, в зависимости от параметра «Единица длины», заданного в «Параметры» > «Настройки проекта» > «Рабочие единицы».
Чтобы увеличенный вид соответствовал виду в текущем заданном масштабе, выберите «Вид» >

Фактический размер эквивалентен значению масштаба 100%.
2D-символ некоторых объектов GDL может быть настроен на чувствительность к текущему масштабу: символ меняется в зависимости от текущего масштаба.
Размер модели и размер бумаги Элементы
ЭлементыModel Size масштабируются вместе с моделью всякий раз, когда вы меняете масштаб проекта. Элементы размера модели включают все элементы конструкции, такие как стены, объекты, плиты и т. д.
Элементы размера бумагипечатаются или отображаются на экране в указанном вами размере, независимо от масштаба, выбранного для проекта. Для элементов, не имеющих реального размера, таких как размеры и стрелки, можно указать фиксированный размер, определяемый либо в пунктах, либо в миллиметрах.
Либо размер модели, либо размер бумаги: следующие элементы могут быть либо размером модели (в масштабе с планом), либо размером бумаги (независимо от масштаба):
• Блоки текста, созданные с помощью инструмента «Текст»: выберите «Модель» или «Размер бумаги».
См. Настройки текстового инструмента.
• Пунктирные и символьные линии: выберите Модель или Размер бумаги.
См. диалоговое окно «Линии».
•Векторная заливка, символы и изображения: выберите Модель или Размер бумаги.
См. Создание или редактирование заливки изображения.
Установка отдельного масштаба печати для 2D-документа
Параметры «Масштаб» в диалоговых окнах «Печать 2D-документа» и «Печать 2D-документа» (меню «Файл») позволяют задавать пользовательский масштаб печати каждый раз, когда вы печатаете или рисуете свою работу из плана этажа или другого 2D-окна.
Параметры «Текст и маркеры» позволяют уменьшать/увеличивать текст и маркеры при изменении масштаба печати или сохранять их фиксированный (бумажный) размер.
См. Печать 2D-документа и Печать 2D-документа.
Шкала чертежа
Чертежи, основанные на виде ARCHICAD, имеют Масштаб чертежа.
По умолчанию этот масштаб чертежа совпадает с исходным масштабом (масштабом исходного вида чертежа), но вы можете настроить масштаб чертежа в настройках чертежа.
См. Настройки чертежа.
Настройка масштаба чертежа не влияет на масштаб объектов на чертеже; это эквивалентно графическому изменению размера чертежа, подобно эффекту увеличения документа с помощью копировального аппарата.
Как исправить длинные диалоговые окна «Открыть» и «Сохранить» в ОС Monterey
Операционная система Monterey предлагает множество улучшений для Mac, но в Archicad 25 есть небольшая проблема, о которой следует помнить. Каждый раз, когда вы используете кнопки «Открыть» и В диалогах «Сохранить» диалоговое окно становится шире, и в конечном итоге края исчезают с экрана. Со временем он становится настолько широким, что кнопки «Открыть», «Сохранить» и «Отмена» становятся труднодоступными. Ниже приведен пример того, что происходит после многократного использования диалогового окна «Открыть»…
.
Graphisoft исправит эту проблему в грядущем обновлении, но до тех пор у нас есть две опции , которые вернут размер этих диалогов к исходному размеру следующим образом…
Приложение «Терминал» позволяет вам управлять вашим Mac с помощью командной строки. Выполните два шага ниже, чтобы сбросить диалоговые окна «Открыть/Сохранить» с помощью команды терминала.
Шаг 1: Запустите приложение «Терминал»
Закройте Archicad, а затем запустите приложение «Терминал» одним из следующих способов…
— Запустить приложение с поиском : Перейдите к Поиску в меню Finder, войдите в Терминал и откройте Terminal.app (или)
— Запустите приложение из Finder : В Finder откройте папку /Applications/Utilities, затем дважды щелкните приложение «Терминал».
Следующими шагами является ввод следующих команд в Терминал. Обратите внимание, что одни и те же команды можно использовать как для Archicad 25, так и для Archicad 25 Solo следующим образом…
Archicad 25 Команды терминала
– по умолчанию удалить com.
graphisoft.archicad25 NSNavPanelExpandedSizeForSaveMode
– по умолчанию удалить com.graphisoft.archicad25 NSNavPanelExpandedSizeForOpenMode
Скопируйте и вставьте первую команду выше и верните ее в Терминал. Затем введите вторую команду и вернитесь. Ниже приведен скриншот Терминала, использующего эти две команды…
.
Обратите внимание, что если вы введете команды более одного раза после первого выполнения команд, появится сообщение об ошибке, поскольку уже сброшены значения по умолчанию для Open и Save. Ниже вы можете увидеть разницу в диалоговом окне после успешного выполнения команды Терминала.
.
Если вы хотите изменить размер диалоговых окон «Открыть» и «Сохранить» , не закрывая Archicad , вы можете сделать это вручную, изменив размер диалоговых окон в «Свойствах публикации» и «Сохранить как PDF».
Шаг 1. Изменение размера диалогового окна «Открыть» в свойствах публикации
Проблема изменения размера диалогового окна «Открыть» решается путем изменения размера диалогового окна «Обзор» вручную в свойствах публикации.
Для этого выберите набор издателей, нажмите кнопку «Свойства публикации», нажмите кнопку «Обзор» и выберите параметр «В локальную файловую систему». Когда появится диалоговое окно «Обзор» измените его размер до наименьшей ширины , что также изменит размер диалогового окна «Открыть».
.
Шаг 2: изменение размера диалогового окна «Сохранить» из «Сохранить как PDF»
Для диалогового окна «Сохранить и сохранить как» используйте параметр «Печать» -> «Сохранить как PDF». Когда появится диалоговое окно «Сохранить как PDF» , измените его размер до наименьшей ширины , что также изменит размер диалоговых окон «Сохранить» и «Сохранить как».
.
Любой вариант устранит проблему, но имейте в виду, что диалоговое окно «Открыть и сохранить» изменит размер до более широкой длины после многократного использования, поэтому вам может потребоваться повторно применить команды терминала или изменить размер диалогов с помощью «Публикации» / «Сохранить как PDF».
Что бы установить их, перейдем в меню Options и выберем Preferences. Во всплывающем меню перечисляются доступные параметры. Рассмотрим их и отредактируем в зависимости от наших предпочтений.
Затем вы создаете комбинацию горячих клавиши для выбранного элемента путем определения комбинации символов с правой стороны диалогового окна. Подтвердите определение горячих клавиш кликом по кнопке Assign. Если Вы больше не нуждаетесь в выбранной комбинации горячих клавиш, кликните на Detach.
