Как в Архикад добавить текстуры, создать покрытие, добавить материалы и новые текстуры в ArchiCAD
Смотреть видеолекцию

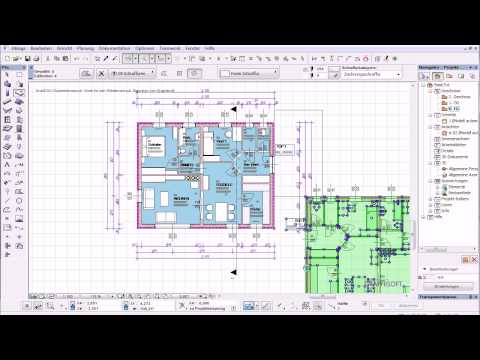

Когда чертежи и трехмерная модель готовы, возникает необходимость визуализировать материалы, которые были применены в дизайн-проекте. В Архикаде это можно сделать с помощью инструмента «Покрытия». Покрытия можно присваивать отдельным элементам проекта – полам, стенам. С помощью каталога покрытий можно подсчитать площадь поверхности материалов, задействованных в дизайн-проекте.
Смотреть видеолекцию
01:10-08:50
Назначение и замена покрытий
В 23 версии Архикада есть стандартная библиотека покрытий. Разные покрытия можно обозначать разными видами штриховки, инструментом «Зона» или плитами перекрытия под каждым отдельным помещением. Если плита перекрытия задана одна на все помещения, то для них нельзя будет задавать разные покрытия.
Чтобы в комнате одну из стен покрасить в два цвета, эту стену необходимо разделить.
Это можно сделать с помощью инструмента «Топорик». Это важно сделать, так как для одной стены можно применить только одно покрытие. То же самое касается плиты перекрытия. Если нужно в трехмерном изображении на одну плоскость наложить два покрытия, значит, эту плиту перекрытия необходимо разделить.
Смотреть видеолекцию
08:50-17:35
Окраска поверхностей в 3D-окне, библиотека покрытий
В этой части лекции можно узнать, как в Архикад добавить текстуры. Для окраски поверхностей необходимо зайти в верхнее меню в раздел «Документ», «Визуализация», «Окраска поверхностей». В диалоговом окне отображаются библиотечные элементы с различными текстурами. Чтобы в проекте не было искажения отображения текстур, лучше выбрать механизм 3D-отображения OpenGL. Нужную поверхность можно найти через строку поиска Архикада
17:35-39:30
Настройка и создание покрытий
Покрытие уже включено в понятие строительного материала. При выборе покрытия из библиотеки Архикада необходимо обращать внимание на пиктограммы, которые стоят справа от названия покрытия – есть ли у них векторная 3D-штриховка и текстура или нет.
Покрытия, как и штриховки, сначала создаются на уровне реквизитов элементов.
Важно задать покрытию правильное название, чтобы впоследствии находить это покрытие через каталог. Также для покрытия можно выбрать цветовое отображение и настроить все необходимые коэффициенты.
Смотреть видеолекцию
39:30-01:02:40
Импорт, привязка, размещение текстуры в проекте
Покрытие можно задать на основе файлов, скачанных в интернете. При создании нового покрытия, его можно найти в стандартной библиотеке Архикада, а можно скачать из интернета с портала BIM-компонент. Чтобы сделать текстуру в Архикаде, ее необходимо найти в библиотеке или вложенной библиотеке программы, либо использовать заранее скачанные текстуры.
Смотреть видеолекцию
01:02:40-01:28:50
Каталог покрытий
Определив все поверхности и текстуры, можно создать каталог, в котором будут видны все назначенные покрытия. Архикад считает площадь всех поверхностей, таким образом можно сделать ведомость поверхностей отделки помещений с их общей площадью.
Для создания каталога в навигаторе необходимо нажать «Новый каталог» и в разделе «Покрытия» сделать нужные настройки и отобрать нужные поля. Создав новый каталог, его нужно отредактировать с помощью расположенной слева панели форматирования. Для удобства лучше поставить галочку в графе «Объединить одинаковые элементы». В каждую ячейку можно вклеить заранее скопированную текстуру.
01:28:50-01:30:29
Экспорт каталогов покрытий в Excel
Чтобы сохранить созданный каталог в табличную форму, можно сохранить его как документ Excel. Сделать это можно через верхнее выпадающее меню «Файл», «Сохранить как» книгу Excel. Таким образом все каталоги, созданные в Архикаде, можно экспортировать в табличные поля Excel.
BasicDecor для дизайнеров
Зарегистрируйтесь или авторизуйтесь,
чтобы получить
бесплатный доступ к лекциям.
Тринадцатый урок курса по Архикад будет посвящен настройке просмотра интерьера в 3D-окне, инструменту «Камера», работе с секущими плоскостями и 3D-документом в ArchiCAD.
Для более детального изучения данной темы смотрите лекцию 6 и 13 углубленного курса по ArchiCAD с Алексеем Скобелкиным.
Создание, Загрузка и Общий доступ к Покрытиям (Все Механизмы Визуализации)
Создание, Загрузка и Общий доступ к Покрытиям (Все Механизмы Визуализации)Создание, Загрузка и Общий доступ к Покрытиям (Все Механизмы Визуализации)

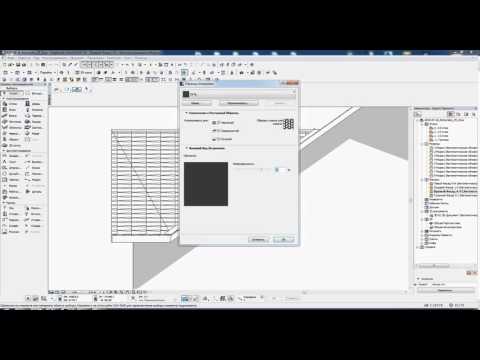

Воспользуйтесь командой Параметры > Реквизиты Элементов > Покрытия для получения доступа к этим функциям.
При помощи кнопок, расположенных в верхней части диалогового окна, можно создавать, переименовывать, загружать и удалять покрытия, а также предоставлять к ним Общий доступ.
Примечание: Среди Настроек CineRender присутствуют дополнительные команды, позволяющие загружать покрытия C4D и соответствующие Настройки CineRender для других механизмов визуализации. См. Соответствие Настроек Покрытий CineRender.
Удаление и Замена Покрытий
См. Удаление и Замена Реквизитов в Модели.
Совместное Использование через BIM Components
Нажмите кнопку Доступ, чтобы загрузить свое покрытие на BIM Components.
При предоставлении общего доступа к покрытию, ARCHICAD создает файл .gsm и отправляет его на BIM Components. Файл покрытия .gsm – это специальный подтип обычного файла (объекта) .gsm. Он содержит все настройки покрытия, а также информацию о векторной штриховке и о текстуре.
Для получения общей информации о BIM Components:
См. BIM Components.
Для получения информации о регистрации на BIM Components см. Получение регистрационного номера BIMcomponents.com.
Создание или Добавление Нового Покрытия
В диалоговом окне Параметров Покрытия нажмите кнопку Новое.
В открывшемся диалоге Нового Покрытия выберите один из следующих вариантов:
•Дубликат (Создание дубликата существующего Покрытия с новым именем)
•Новое из Каталога (Используется для замены текущего покрытия импортированным из каталога, включая замену текстуры и/или реквизита штриховки)
•Заменить Настройки из Каталога (Используется только для замены настроек текущего покрытия настройками покрытия, выбранного в каталоге)
Дублирование Существующего Покрытия
1.
Укажите новое имя покрытия.
2.Отредактируйте текущие параметры покрытия в диалоговом окне Параметров Покрытия.
3.В панели Все Параметры увеличьте Количество Подступенков в 1 и 2 Маршах до 10. Затем нажмите кнопку ОК.
Новое из Каталога
Этот вариант используется для замены текущего покрытия импортированным из Каталога.
При нажатии кнопки OK, закрывающей диалог:
•покрытие будет отображено в диалоге Параметров Покрытия;
•покрытие будет добавлено в качестве нового Реквизита Покрытия в проект ARCHICAD;
•связанный с покрытием файл текстуры будет добавлен во Вложенную Библиотеку, а штриховка (при ее наличии) будет добавлена к Образцам Штриховок проекта.
Правила Наименования Текстур
Покрытия связываются с файлами текстур, находящимися в библиотеках, где они идентифицируются только по названиям — во внимание не принимаются даже расширения файлов.
Наименования многих файлов Каталога Покрытий содержат дополнительные суффиксы, указывающие на предназначение текстур:
•GS — указывает на то, что текстура используется в покрытиях GRAPHISOFT;
•Г — горизонтальные текстуры;
•В — вертикальные текстуры;
•GI — текстуры с использованием Глобального Освещения;
•ц — изображения для использования в канале Цвета;
•д — изображения для использования в канале Диффузии:
•с — изображения для использования в канале Свечения;
•п — изображения для использования в канале Прозрачности;
•о — изображения для использования в канале Отражения;
•ок — изображения для использования в канале Окружающей Среды;
•т — изображения для использования в канале Тумана;
•р — изображения для использования в канале Рельефа;
•н — изображения для использования в канале Нормали;
•а — изображения для использования в канале Альфа;
•г — изображения для использования в канале Глянца;
•ол — изображения для использования в канале Ореола;
•см — изображения для использования в канале Смещения;
•тв — изображения для использования в канале Травы;
•опт — для изображений, используемых в Основном Механизме Визуализации или в Механизме OpenGL;
Комбинации этих суффиксов указывают на то, что изображение может использоваться в нескольких каналах, например, цг — для изображений, который можно загрузить в каналы Цвета и Глянца.
Замена Настроек из Каталога
Этот вариант используется для замены только настроек текущего покрытия настройками покрытия, выбранного в каталоге.
Примечания:
–В отличие от использования функции создания Нового покрытия из Каталога (описанной выше), в данном случае исходное Имя покрытия и его Индекс (указываемый в Менеджере Реквизитов) не меняются даже после замены настроек.
–Несмотря на то, что покрытия могут включать векторные штриховки (используемые в некоторых видах ARCHICAD), данная функция Замены Настроек не приводит к замене векторной штриховки (если она используется) в исходном покрытии; эта векторная штриховка не меняется (и продолжает присутствовать в Менеджере Реквизитов).
Описанные опции используют каталог покрытий, встроенный в Библиотеку ARCHICAD. Количество покрытий, входящих в состав каталога, зависит от типа используемой лицензии ARCHICAD.
Поиск Покрытий в Каталоге
Чтобы выполнить поиск покрытий по наименованиям во всех загруженных библиотеках и на портале BIM Components, введите поисковый запрос в поле поиска.
Область поиска определяется вариантом, выбранным из расположенного справа выпадающего списка:
•Поиск в Активной Библиотеке: поиск выполняется в связанных библиотеках, во Вложенной Библиотеке и в загруженных Библиотеках BIMcloud
•Поиск на Портале BIM Components: Поиск осуществляется на сайте BIM Components — интерактивном репозитории объектов, созданных пользователями ARCHICAD или загруженных GRAPHISOFT.
Для получения дополнительной информации, см. BIM Components.
Начать Поиск
Введите поисковый запрос.
Поиск начинается после нажатия клавиши Enter или после завершения ввода (через одну секунду после ввода последнего символа).
Поисковый механизм будет искать соответствия запросу в следующих местах:
•Имя Библиотечного Элемента
•Имя Библиотеки
•Описание
•Подтип
•Имя автора Библиотечного Элемента
•Ключевые слова
Все результаты поиска отображаются в текущем диалоговом окне. При этом осуществляется показ только покрытий (никакие другие типы элементов в список не добавляются).
При выборе варианта поиска в Обоих источниках, сначала отображаются покрытия, найденные в активных библиотеках. Затем следуют объекты, обнаруженные на BIM Components. Максимальный размер списка найденных покрытий, отображаемого в диалоговом окне, ограничивается 50 экземплярами; при обнаружении большего количества элементов, вы можете увидеть их список, воспользовавшись командой Дополнительные Покрытия на BIM Components.
com, доступной при нажатии кнопки в нижней части диалога.
•Элементы, находящиеся на BIM Components, помечаются символом глобуса, что позволяет легко отличить их от элементов активных библиотек.
•Некоторые элементы, расположенные на BIM Components, помечаются символом ключа. Подобные элементы доступны только для обладателей особых типов соглашения о пользовательском обслуживании (SSA). (Условия доступа к этим элементам могут зависеть от локальных условий дистрибуции; обратитесь к своему дистрибьютору.
Дополнительный Каталог Покрытий для SSA-пользователей
Пользователи ARCHICAD, обладающие действующим Соглашением о Сервисном Обслуживании (SSA), могут использовать несколько сотен дополнительных покрытий, доступных для загрузки прямо в проект всего одним щелчком мыши. Этот дополнительный каталог покрытий доступен для SSA-пользователей прямо из диалога Добавления Нового Покрытия: воспользовавшись командой Дополнительный Каталог Покрытий для SSA-пользователей , присутствующей в выпадающем меню, активируемом нажатием кнопки в нижней части диалога.
При использовании этой команды происходит автоматическая проверка действующей лицензии пользователя, после чего осуществляется перенаправление на страницу расширенного каталога (при удовлетворительном результате проверки) или предоставляется дополнительная информация о необходимом типе лицензии (если проверка не пройдена).
Найденные Покрытия
При наведении курсора на любое найденное покрытие (или при выборе покрытия и нажатии кнопки информации, расположенной в правой части диалога), отображается информационное сообщение, содержащее данные о Названии Покрытия, Типе Лицензирования и Расположении (включая имя библиотеки, в которой было обнаружено данное покрытие, например, Вложенная Библиотека или имя Библиотеки BIMcloud).
Загрузка Покрытий с BIM Components
Вы можете загрузить покрытия, найденные на BIM Components, непосредственно в свой проект.
Воспользуйтесь командой Загрузить и Вложить, чтобы перетащить покрытие в проект ARCHICAD.
•покрытие автоматически будет добавлено в качестве Реквизита Покрытия проекта
•используемый в покрытии файл текстуры автоматически будет добавлен во Вложенную Библиотеку; используемая в покрытии векторная штриховка автоматически будет добавлена к Образцам Штриховки проекта.
Создание, загрузка и совместное использование поверхностей (все ядра) | Страница руководства пользователя
Используйте команду «Параметры» > «Атрибуты элемента» > «Поверхности», чтобы получить доступ к этим функциям.
Используйте команды в верхней части диалогового окна «Поверхности» для создания, переименования, загрузки, удаления и совместного использования поверхностей.
Примечание. В настройках Cineware есть дополнительные команды, которые позволяют загружать поверхности C4D и сопоставлять настройки Cineware с настройками других движков. См. раздел Настройки соответствия с Cineware Surfaces.
Удалить и заменить поверхность
См. раздел Удаление и замена атрибутов в модели.
Опубликовать в BIM Components
Нажмите «Поделиться», чтобы загрузить свою поверхность в BIM Components.
Когда вы делитесь поверхностью, ARCHICAD создает файл .gsm и отправляет его в BIM Components. Поверхностный .gsm — это особый подтип обычного (объектного) .gsm файла. Он содержит все данные о настройках поверхности, а также информацию о заливке (векторной штриховке) и текстуре.
Общая информация о компонентах BIM:
См. Компоненты BIM.
Информацию о регистрации компонентов BIM см. в разделе Получение регистрационного номера BIMcomponents.com.
Создать или добавить новую поверхность
В разделе «Поверхности» нажмите кнопку «Создать».
В диалоговом окне «Новая поверхность» выберите один из следующих вариантов:
• Дублировать (повторно создать существующую поверхность с новым именем)
• Создать из каталога (используйте это, чтобы заменить текущую поверхность одной импортированной).
из каталога вместе с любым связанным файлом текстуры и/или атрибутом заливки)
• Заменить настройки из каталога (Используйте это, чтобы заменить настройки только текущей поверхности настройками поверхности, выбранной в каталоге)
Дублировать текущую поверхность
1.Введите новое имя поверхности.
2. Отредактируйте текущие параметры поверхности в диалоговом окне «Настройки поверхностей».
3.Нажмите OK.
Новое из каталога
Используйте это, чтобы заменить текущую поверхность поверхностью, импортированной из каталога.
При нажатии OK для закрытия диалогового окна:
•поверхность отображается в диалоговом окне «Поверхности»
•поверхность добавляется в качестве нового атрибута поверхности в ваш проект ARCHICAD
•связанный файл текстуры добавляется в вашу встроенную библиотеку, и добавляется любая заливка (векторная штриховка) к атрибутам заливки проекта.
Соглашения об именах текстур
Поверхности содержат ссылки на файлы текстур, размещенные в библиотеке, где они различаются только по имени — даже их расширение файла не принимается во внимание. Если вы загрузите поверхность, которая использует текстуру с тем же именем, что и текстура, уже находящаяся в библиотеке AC, вы получите предупреждение о том, что новая текстура не была помещена в библиотеку).
Имена файлов многих текстур в Каталоге поверхностей содержат постфиксы, которые помогают различать их использование:
•c для изображений в канале цвета
•d для диффузии
•l для яркости
•t для Transparency
•r для Reflection
•ro для Roughness
•e для Environment
•f для Fog
•b для Bump
•n для Normal
•a для
Alpha 900 •a для 303
•gl для Glow
•dp для Displacement
•gr для Grass
•-opt для изображений, используемых OpenGL и Basic Rendering Engine
Если изображение используется несколькими каналами, постфиксы добавляются , например: cs для использования цвета и зеркального канала.
Заменить настройки из каталога
Используйте это, чтобы заменить настройки только текущей поверхности настройками поверхности, выбранной в каталоге.
Примечания:
. В отличие от функции «Создать из каталога» (описанной выше), имя и индекс исходной поверхности (указанные в диспетчере атрибутов) останутся неизменными даже после переопределения настроек.
– Хотя поверхности могут включать векторную штриховку (используемую для отображения поверхностей в определенных видах ARCHICAD), эта функция «Заменить настройки» не перезапишет векторную штриховку (если она есть) исходной поверхности; эта векторная штриховка остается неизменной в проекте (и продолжает отображаться, как и раньше, в диспетчере атрибутов).
Эти две опции позволяют получить доступ к каталогу поверхностей, встроенному в библиотеку ARCHICAD. Количество заводских поверхностей в каталоге зависит от вашей лицензии ARCHICAD.
Поиск поверхностей в Каталоге
Для поиска поверхностей по имени во всех загруженных библиотеках, а также BIM-компонентах введите поисковый запрос в поле.
В зависимости от всплывающего элемента управления справа, система будет искать в одном или обоих следующих местах:
• Поиск в активной библиотеке: включает связанные библиотеки, встроенную библиотеку и имеющиеся у вас библиотеки BIMcloud. загружено
• Поиск на портале компонентов BIM: Этот параметр выполняет поиск в компонентах BIM, доступном для поиска интерактивном хранилище объектов, предоставленных пользователями ARCHICAD или загруженных GRAPHISOFT.
Дополнительные сведения см. в разделе Компоненты BIM.
Начать поиск
Введите любую строку символов для поиска.
Как только вы нажмете Enter или закончите ввод (не вводите в течение 1 секунды), начнется процесс поиска.
Поисковая система будет искать строку в следующих местах:
• Название части библиотеки
• Название библиотеки
• Описание
• Подтип
• Имя автора части библиотеки
• Ключевые слова0003
В диалоговом окне отображаются результаты поиска. Будут перечислены только поверхности (никаких других типов элементов).
При поиске в обеих библиотеках сначала отображаются поверхности, найденные в активных библиотеках. Популярные компоненты BIM следуют ниже. В диалоговом окне будет отображаться не более 50 найденных элементов; если найдено больше, вы можете увидеть оставшиеся совпадения, нажав кнопку «Другие поверхности на BIM Components.com» в нижней части диалогового окна.
• Обращения на основе компонентов BIM отличаются от обращений из активной библиотеки значком глобуса.
• Некоторые обращения на основе компонентов BIM будут помечены ключом.
Такие элементы доступны только пользователям с каким-либо соглашением о премиальном обслуживании. (Это может зависеть от рынка; обратитесь к своему дистрибьютору.)
Каталог дополнительных поверхностей для пользователей SSA
Пользователи ARCHICAD с действующим Соглашением об обслуживании программного обеспечения ARCHICAD (SSA) могут получить доступ к дополнительным поверхностям, доступным для загрузки одним щелчком мыши в текущий проект. Этот премиальный каталог поверхностей доступен пользователям SSA непосредственно из диалогового окна «Добавить новую поверхность»: щелкните команду «Дополнительный каталог поверхностей для пользователей SSA» во всплывающей кнопке в нижней части диалогового окна. Эта команда проверит соответствие вашей лицензии требованиям, а затем перенаправит вас к расширенному каталогу поверхностей (если вы соответствуете требованиям) или к дополнительной информации о требуемой лицензии (если вы не соответствуете требованиям).
Найденные поверхности
Наведите курсор на любую найденную поверхность (или выберите ее, а затем нажмите кнопку информации в правом нижнем углу диалогового окна), чтобы увидеть информационный тег с указанием ее имени, типа лицензии и местоположения (включая имя библиотеки, в которой оно было найдено, например, встроенная библиотека или имя библиотеки BIMcloud).
Загрузка поверхности из компонентов BIM
Если поверхность, найденная в компонентах BIM, вам подходит, вы можете загрузить ее непосредственно в свой проект.
Используйте команду «Загрузить и внедрить», чтобы перетащить поверхность в любое место проекта ARCHICAD.
• поверхность добавляется в качестве атрибута поверхности в ваш проект ARCHICAD
• соответствующий файл текстуры добавляется в вашу встроенную библиотеку; любая связанная векторная заливка добавляется к заливкам вашего проекта.
- Было ли это полезно?
- Да Нет
Соответствующие темы
Диспетчер нагрузки перечисляет все загружения проекта, организованные в группы нагрузок.
Менеджер нагрузки также используется для активации загружения:
– Чтобы активировать загружение, выберите его в диспетчере нагрузки.
– Выбранное загружение становится видимым загружением для текущего вида.
…
3D-модули — это встроенные конфигурации, управляющие созданием 3D-моделей в ARCHICAD. По умолчанию предлагается два двигателя: …
В ARCHICAD есть три инструмента загрузки: • Структурная точечная нагрузка • Структурная линейная нагрузка • Структурная поверхностная нагрузка Чтобы открыть его настройки, дважды щелкните инструмент на панели инструментов. Настройки точечной нагрузки Настройки линейной нагрузки Загрузить …
Реализм следующего уровня с редактором материалов ArchiCAD
Редактор материалов Enscape теперь доступен для пользователей ArchiCAD! Теперь у вас есть доступ ко всему спектру параметров материалов, что позволяет повысить реалистичность вашего изображения и одновременно оптимизировать рабочий процесс. Применяйте карты рельефа и шероховатости или настраивайте траву, сохраняя при этом обзор используемых материалов. Подробный обзор индивидуальных настроек редактора см.
в нашей специальной статье 9.0203 Статья базы знаний .
- Добавьте новые размеры к своим материалам
- Карты рельефа
- Карты шероховатости
- Заключение
Добавление новых размеров к вашим материалам
Для этого урока я создал современную кухню с большим количеством цветов и материалов. Техника, предметы декора, стулья и растения кажутся знакомыми? Все они из нашей библиотеки активов; ознакомьтесь с более чем 300 новыми моделями здесь. Проект уже отлично выглядит в Enscape, но новый редактор материалов Enscape позволяет вам поднять ваши материалы на новый уровень реализма. Давайте посмотрим, как это работает.
Современная кухня, встроенная в ArchiCAD
Когда вы открываете редактор материалов, вы можете получить доступ к любому материалу, созданному в редакторе поверхностей ArchiCAD, и уточнить его. Просто прокрутите, чтобы найти и выбрать его, или выполните поиск по названию в строке поиска.
Редактор материалов Enscape без выбранного материала
Выбор материала показывает его изменяемые параметры
При открытии редактора у вас есть множество вариантов уточнения. В этом посте мы рассмотрим функции, которые теперь являются новыми для пользователей ArchiCAD: карты рельефа и шероховатости. Но сначала давайте взглянем на некоторые основные функции.
Нереально отражающая печь
Одна вещь, которую определенно можно улучшить, это металл печи. Основной материал ArchiCAD из нержавеющей стали обладает чрезвычайно высокими отражающими свойствами; даже незначительное его уменьшение уже повысило бы реализм сцены. В приведенном выше профиле материала из нержавеющей стали вы увидите в категории «Отражения», что значение шероховатости довольно низкое; это означает, что материал обладает высокой отражающей способностью. Это значение в основном определяет, насколько гладким или шероховатым выглядит материал: гладкий материал будет более отражающим, чем шероховатый.
Низкое значение шероховатости приводит к блестящей поверхности
Менее отражающая, более реалистичная поверхность
Более высокие значения шероховатости делают поверхность менее отражающей . Уменьшение металлической ценности придает материалу матовый вид, который имеют многие кухонные приборы. Этот эффект можно еще больше усилить, введя карту рельефа, о которой мы расскажем ниже.
Нереально матовый мрамор
Если плита отвлекающе отражала свет, то мраморная столешница отражала недостаточно. Этот популярный материал для прилавка чрезвычайно блестящий, и если бы мы смогли увидеть в нем отражения, сцена уже выглядела бы более реалистично. Здесь мы просто уменьшаем значение шероховатости до 0%.
Тот же мраморный материал с более низким значением шероховатости
Так мрамор выглядит гораздо более реалистично. Теперь он так же сильно отражает, как и в реальной жизни, и мы можем различать отражения предметов, стоящих на прилавке.
Еще одна быстрая настройка, с которой вы можете поиграть, — это «Оттенок», расположенный в разделе «Альбедо». Вы можете изменить оттенок любой примененной текстуры альбедо через выпадающее меню; выберите стандартный цвет или введите значения на вкладке «Дополнительно», чтобы получить нужный оттенок.
Выберите идеальный оттенок для вашего материала
На нашей кухне я экспериментировал с этим параметром, чтобы проверить цвета для оштукатуренных стен. Цвет обновляется автоматически, поэтому я могу видеть, какой цвет краски будет выглядеть лучше всего, без необходимости каждый раз менять наложенную текстуру. В итоге остановился на классическом белом.
Проверка различных цветов краски занимает секунды
Карты рельефа Теперь, когда мы рассмотрели основные функции редактора, я расскажу, как наиболее эффективно использовать новые функции для пользователей ArchiCAD, начиная с карт рельефа. . Карты рельефа, ранее не поддерживаемые в редакторе поверхностей ArchiCAD, обычно являются решающим фактором при создании реалистичной визуализации.
Если вы когда-нибудь смотрели на потрясающую визуализацию и задавались вопросом, как добиться такого фотореалистичного вида, ответ часто бывает простым: добавьте карту рельефа.
Нереально плоская плитка
Добавьте карту рельефа в раздел Рельеф
Этот мозаичный фартук, безусловно, привлекает внимание, но сейчас по неправильным причинам. Он меньше похож на настоящую плитку и больше на печатные обои. Добавление карты рельефа определит тайлы и сделает их более реалистичными. Плитки представляют собой бесплатную 3D-текстуру от CGBookcase. В загрузку включена готовая карта рельефа, которую я применил в качестве текстуры рельефа в разделе Bump редактора материалов.
Рельефная карта приводит к более четким тайлам
Эффект немедленный: теперь мы можем ясно видеть определение между отдельными тайлами. После снижения значения шероховатости и небольшого увеличения металлического значения плитки выглядят намного лучше, чем раньше.
Это небольшое изменение делает заднюю панель привлекательной по всем причинам.
Если ваши текстуры не включают карту рельефа, это не проблема. Если к вам применена текстура альбедо, у вас всегда есть возможность использовать ее в качестве карты рельефа. Просто щелкните ссылку «Использовать альбедо» в разделе «Выравнивание», и Enscape позаботится обо всем остальном.
Когда применяется карта рельефа, у вас есть возможность контролировать количество добавляемого рельефа. Что это значит и на что это может повлиять? Карты рельефа используются для создания иллюзии выступающих деталей на поверхности: например, разницы в высоте между плиткой и раствором в предыдущем примере. Карты рельефа имеют оттенки серого, а черные и белые области говорят Enscape о двух вещах: вверх или вниз. Черные области рельефной карты имитируют глубины, а белые области — приподнятые области.
Таким образом, регулировка количества неровностей регулирует интенсивность этого эффекта: большое количество выпуклостей приводит к глубоким рощам и высоким возвышенностям, меньшее количество приводит к более ровной поверхности.
Давайте проверим это на деревянном полу нашей кухни.
Используйте свою текстуру альбедо, если у вас нет карты рельефа
Без применения рельефа это уже выглядит довольно хорошо, но мы можем сделать лучше. У меня не было специальной карты рельефа для этой текстуры, поэтому я использовал текстуру альбедо. Ниже вы можете увидеть результат увеличения или уменьшения выпуклости; 3 — это значение по умолчанию для выпуклости.
Различное количество неровностей на деревянном полу
Здесь эффект становится вполне заметным. На нуле пол совершенно ровный, как на фото. При значении 10 карта рельефа становится экстремальной и подробно показывает узоры зернистости. Это хорошая идея, чтобы поиграть со значением, чтобы увидеть, что лучше всего подходит для сцены. Значение по умолчанию 3 уже выглядит великолепно, но мне оно показалось слишком грубым, поэтому я выбрал 1,75 для небольшой четкости.
Карты шероховатости Вторым большим улучшением редактора материалов ArchiCAD являются карты шероховатости.
Они работают в тандеме со значением шероховатости, которое мы настроили, чтобы сделать мрамор блестящим, а нержавеющую сталь — более матовой. Карты шероховатости управляют резкостью отражений на объекте. Ползунок шероховатости равномерно увеличивает отражательную способность; вся поверхность станет более или менее отражающей. Карта шероховатости определяет шероховатость или отражательную способность определенных областей вашей текстуры. Эту карту можно использовать для придания характерности поверхности объекта: царапин, отпечатков пальцев, пятен и т. д.
Говоря о пятнах, есть одно четкое место, где можно показать эффект карты шероховатости, и это кухонная раковина. Сейчас он очень чистый и блестящий. Но на настоящей кухне это, вероятно, первая поверхность, которая пачкается или забрызгивается водой.
Очень чистая раковина
Добавьте карты шероховатости в разделе «Отражения»
Чтобы протестировать два разных эффекта, я применил две разные карты шероховатости к области «Текстура» раздела «Отражения».
Оба также пришли из CGBookcase, у которого есть большое количество бесплатных карт шероховатости для моделирования дефектов поверхности. Есть даже карта шероховатости для добавления отпечатков пальцев на поверхность!
Раковина с картой шероховатости воды
Раковина с картой шероховатости пятен
Здесь вы можете увидеть результаты. На первом изображении показана раковина с засохшими пятнами воды, а на втором изображена карта шероховатости пятен, которая указывает на эффект между износом и неточной очисткой. Еще один совет для нашего редактора материалов: когда вы применяете карту текстуры, рельефа или шероховатости, вы можете настроить параметры, характерные для этой карты, щелкнув соответствующую вкладку.
Здесь вы можете настроить яркость и инверсию, а если поставить галочку рядом с «Явное преобразование текстуры», вы сможете изменить размер и поворот карты или текстуры.
Выберите вкладку для настройки параметров карты
Итак, вот наше окончательное изображение!
Современная кухня с множеством привлекательных деталей
Заключение Используя Редактор материалов ArchiCAD для улучшения мелких деталей в вашем проекте, вы можете вывести визуализацию на новый уровень с точки зрения реализма.
