ВЭКРАН — Видовые экраны листа (Краткий справочник)

-ВЭКРАН — Видовые экраны листа (Краткий справочник)



Справочник команд AutoCAD 2008 > Команды > В — Команды > ВЭКРАН > -ВЭКРАН  > -ВЭКРАН — Видовые экраны листа >

-ВЭКРАН — Видовые экраны листа

Понятие

Процедура

Краткий справочник







Если в командной строке ввести «-вэкран» с вкладки «Лист», будут выведены следующие подсказки для команды ВЭКРАН.

Указание угловой точки видового экрана или Вкл/Откл/Поширине/Тонирование/Блокировать/Объект/Многоугольный/Восстановить/Слой/2/3/4 <Вписать>: Задайте точку или введите опцию

Вместе взятые количество и компоновка активных видовых экранов, а также связанные с ними установки называются конфигурацией видовых экранов.

Вкл

Включение видового экрана и его активизация. Располагающиеся на видовом экране объекты становятся видимыми.

Откл

Отключение видового экрана. Когда видовой экран отключен, его нельзя сделать текущим. Объекты на отключенном видовом экране невидимы.

Поширине

Создание одного видового экрана, занимающего всю свободную область листа. Размер видового экрана зависит от параметров листа.

Тонирование

Параметры печати видовых экранов.

Режим печати для тонированного ВЭ? [Обычный/Каркас/Скрытие линий/Визуальные стили/С тонированием] <Обычный>: Введите опцию визуализации при печати

• Обычный: Печатает объекты в соответствии с режимом отображения на экране
• Все визуальные стили:
  Распечатка с использованием указанного визуального стиля; все визуальные стили, входящие в чертеж, перечисляются в виде опций независимо от их фактического использования.
• Все наборы параметров тонирования: Распечатка с использованием заданного набора параметров тонирования; все наборы параметров тонирования указываются в списке в качестве опций.

Блокировать

Блокирование видовых экранов. Действие данной опции аналогично блокированию слоев.

Объект

Преобразование замкнутой полилинии, круга, эллипса, сплайна или области в новый видовой экран. Выбираемая полилиния должна быть замкнутой и содержать по крайней мере три вершины. Она может иметь самопересечения; допускается наличие в ней и линейных, и дуговых сегментов.

Многоугольный

Создание видового экрана, имеющего границу в виде многоугольника. Описание этого параметра см. в пункте «Новый контур» раздела ССПОДРЕЗАТЬ.

Начальная точка:

Следующая точка или [Дуга/Замкнуть/длИна/Отменить]: Указать точку или задать опцию

Восстановить

Восстановление именованной конфигурации видовых экранов.

Ввести имя конфигурации видовых экранов или [?]: Введите имя или ? для вывода списка сохраненных конфигураций видовых экранов

Слой

Сброс переопределений свойств слоев выбранного видового экрана и возврат к глобальным свойствам слоев.

Сброс переопределений свойств слоев видового экрана и возврат к глобальным свойствам [Да/Нет]?: Для удаления всех переопределений свойств слоев введите Д.

Выбор видовых экранов: Выберите один или несколько видовых экранов и нажмите

ENTER

2

Деление текущего видового экрана пополам.

Расположение видовых экранов [Горизонтально/Вертикально] <Вертикально>: Ввести г или нажать ENTER

3

Деление текущего видового экрана на три части.

Расположение видовых экранов [Горизонтально/Вертикально/вЫше/Ниже/Левее/Правее] <Правее>: Задать опцию или нажать ENTER

Опции «Горизонтально» и «Вертикально» делят область на три равные части. С помощью остальных опций можно создать один видовой экран большего размера и два — меньшего. Название опций («Выше», «Ниже», «Левее», «Правее») указывает, где располагается больший видовой экран.

4

Деление текущего видового экрана на четыре равные части.

---

• ВЭКРЕЗ
• -ВЭКРАН — Видовые экраны пространства модели

Видовые экраны в пространстве листа. AutoCAD 2010

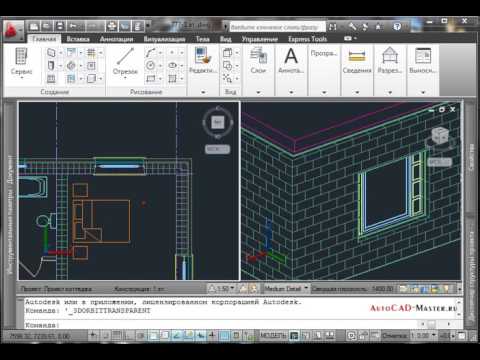

Видовые экраны в пространстве листа

Чтобы просмотреть чертеж в пространстве листа, необходимо создать видовые экраны. По умолчанию на существующих листах уже присутствует по одному видовому экрану. Обычно одного видового экрана не хватает для точного представления модели, так как для этого необходимо показать несколько различных видов конструкции или один и тот же вид, но с разной детализацией. Например, в технических чертежах трехмерные детали или узлы обычно изображают в виде трех проекций. Кроме того, на одном листе можно разместить сразу несколько чертежей, а значит, создать несколько плавающих видовых экранов, расположив на них различные виды.

Примечание

В AutoCAD существуют два типа видовых экранов: неперекрывающиеся и перекрывающиеся. Неперекрывающиеся видовые экраны можно создать только в пространстве модели. В этой главе речь идет только о перекрывающихся (плавающих) видовых экранах, которые формируются в пространстве листа.

Плавающие видовые экраны являются реальными объектами, которые поддаются редактированию.

Совет

Так как обычно нет необходимости в печати границ плавающих видовых экранов, их следует создавать на отдельном слое. В последующем отключение данного слоя позволит убрать границы видовых экранов с листа. Объекты пространства модели при этом остаются на месте. Но даже если вы планируете сохранить границы, все равно создайте отдельный слой для видовых экранов – это предоставит возможность для группового редактирования плавающих видовых экранов. Например, можно быстро задать всем границам один цвет, назначив его данному слою.

Большинство операций по созданию и редактированию плавающих видовых экранов выполняется с помощью группы Viewports (Видовые экраны), расположенной на вкладке View (Отображение) ленты, или на панели инструментов Viewports (Видовые экраны) (рис. 8.12).

Рис. 8.12. Панель инструментов Viewports (Видовые экраны)

Создание плавающих видовых экранов

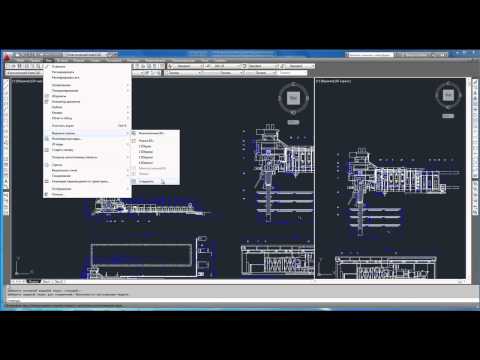

Чтобы вызвать диалоговое окно Viewports (Видовые экраны) (рис. 8.13), находясь в пространстве листа, щелкните на кнопке New (Новый) в группе Viewports (Видовые экраны) на вкладке View (Отображение) ленты или на кнопке Display Viewports Dialog (Отобразить диалоговое окно видовых экранов) на панели инструментов Viewports (Видовые экраны). Можно также набрать команду VPORTS. Того же результата можно добиться, выполнив команду меню

View ? Viewports ? New Viewports (Вид ? Видовые экраны ? Новые видовые экраны).

Рис. 8.13. Диалоговое окно Viewports (Видовые экраны)

Список Standard viewports (Стандартные видовые экраны) позволяет выбрать количество плавающих видовых экранов и их расположение на листе. При этом в области Preview (Просмотр) схематично показывается будущее расположение видовых экранов и имя каждого из них. При выбранном режиме 2D в списке Setup (Режим) в каждом видовом экране устанавливается вид всей модели. Если задать режим 3D, то в видовых экранах будут создаваться стандартные виды модели.

В раскрывающемся списке Change view to (Сменить вид на) задают вид в конкретном видовом экране. Например, при выбранном режиме 3D

из этого списка можно выбрать один из стандартных видов или задать изометрическое отображение модели.

В поле Viewport Spacing (Расстояние) указывают расстояние, на котором будут расположены видовые экраны друг от друга на листе. Понятно, что это поле становится активным только при создании двух и более плавающих видовых экранов.

Выполнив все необходимые настройки, нажмите кнопку OK. При этом диалоговое окно закроется, а в командной строке появится запрос:

Specify first corner or [Fit] <Fit>:

В ответ задайте первую угловую точку с помощью мыши или нажмите клавишу Enter, чтобы видовые экраны заняли всю печатаемую область листа. Если вы установили первую точку, то в командной строке появится следующее приглашение:

Specify opposite corner:

Укажите противоположный угол прямоугольной области, в которую будут вписаны все видовые экраны. Указанный контур будет заполнен плавающими видовыми экранами.

Создание плавающего видового экрана сложной формы

Вы уже знаете, как создать один или сразу несколько плавающих видовых экранов прямоугольной формы. Однако AutoCAD позволяет создать экраны неправильной формы, для чего необходимо щелкнуть на кнопке Create Polygonal (Создать многоугольный) в группе Viewports (Видовые экраны) на вкладке View (Отображение) ленты или на кнопке Polygonal Viewport (Многоугольный видовой экран) на панели инструментов Viewports (Видовые экраны). Можно также выполнить команду меню View ? Viewports ? Polygonal Viewport (Вид ? Видовые экраны ? Многоугольный видовой экран). В этом случае граница плавающего видового экрана будет создана из прямолинейных и дуговых сегментов.

После запуска команды появится приглашение:

Specify start point:

Задайте первую точку. После этого появится новый запрос:

Specify next point or [Arc/Length/Undo]:

Продолжайте указывать точки или выберите один из предлагаемых параметров:

• при выборе параметра Arc появляется возможность добавлять дуговые сегменты;

• если выбрать параметр Length, то будет вычерчиваться линейный сегмент заданных длины и направления;

• параметр Undo удаляет последний созданный фрагмент.

Указав последнюю точку, нажмите клавишу Enter, чтобы завершить создание границ видового экрана. Понятно, что контур видового экрана должен быть замкнутым, поэтому если последняя указанная точка не будет совпадать с начальной, программа автоматически проведет линейный сегмент, чтобы получить замкнутый объект.

Создание плавающего видового экрана из объекта

AutoCAD позволяет создавать плавающие видовые экраны из любых замкнутых объектов. Чтобы преобразовать замкнутую полилинию, эллипс, сплайн, область или круг в видовой экран, выполните команду меню View ? Viewports ? Object (Вид ? Видовые экраны ? Объект) или щелкните на кнопке Create from Object (Создать из объекта) в группе Viewports (Видовые экраны) на вкладке View (Отображение) ленты либо на кнопке Convert Object to Viewport (Преобразовать объект в видовой экран) на панели инструментов Viewports (Видовые экраны). Появится запрос:

Select object to clip viewport:

Выделите подходящий замкнутый объект. Он тут же будет преобразован в плавающий видовой экран, в котором появится изображение модели.

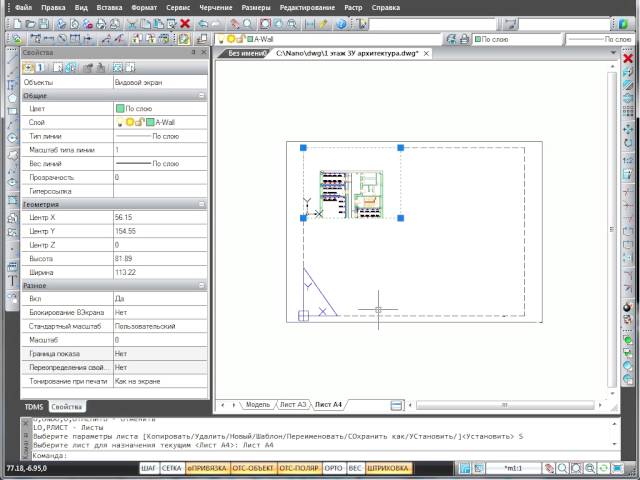

Редактирование плавающих видовых экранов

Созданный плавающий видовой экран можно переместить, изменить его размеры или удалить, предварительно выделив его.

Как и другие объекты, плавающие видовые экраны можно редактировать с помощью ручек. Однако наиболее интересной возможностью является переопределение границ видового экрана с использованием команды VCLIP. Данная команда вызывается щелчком на кнопке Clip existing viewport (Подрезать существующий видовой экран) на панели инструментов Viewports (Видовые экраны). При этом появляется возможность изменять форму плавающего видового экрана в соответствии с новыми границами. Чтобы обрезать видовой экран, следует либо указать существующий замкнутый контур, либо создать его в процессе выполнения команды.

Выделите плавающий видовой экран, который собираетесь обрезать, а затем запустите команду VPCLIP, или сначала запустите команду VPCLIP, а затем, в ответ на запрос:

Select clipping object or [Polygonal/Delete] <Polygonal>:

укажите замкнутый объект, который будет выступать в качестве границы подрезки.

Если в ответ на данное приглашение нажать Enter (то есть выбрать параметр Polygonal), то появится возможность создать границу подрезки вручную. Как и при создании видового экрана сложной формы, в данном случае отсекающая граница формируется из прямолинейных и дуговых сегментов.

Удалить некоторую отсекающую замкнутую область можно с помощью параметра Delete, который доступен лишь в том случае, если выбранный плавающий видовой экран является подрезанным.

Работа с моделью в видовом экране

После создания и правки плавающих видовых экранов в каждом из них будет отображаться один и тот же вид модели. Однако в каждом видовом экране необходимо настроить нужный вид. Для этого следует переключиться из пространства листа в видовой экран, что можно сделать двумя способами.

• Дважды щелкнуть кнопкой мыши на видовом экране, который нужно выбрать.

• Щелкнуть на кнопке PAPER (Бумага), расположенной в строке состояния. При этом кнопка изменит свое название на MODEL (Модель), а в графической области будет активизирован один из плавающих видовых экранов. Чтобы переключиться в нужный видовой экран, щелкните на нем кнопкой мыши.

Совет

Для последовательного переключения между активизированными видовыми экранами нажимайте сочетание клавиш Ctrl+R.

Граница активизированного видового экрана выделяется толстой линией.

Переключившись в один из плавающих видовых экранов, мы фактически оказываемся в пространстве модели. Здесь можно редактировать или создавать новые объекты, как будто находясь на вкладке Model (Модель), и поэтому изменения будут отображаться во всех видовых экранах.

Рассмотрим команды, которые предоставляет контекстное меню видового экрана. Выделите плавающий видовой экран (его границы отобразятся в виде штриховой линии), а затем щелкните правой кнопкой мыши, чтобы вызвать контекстное меню (рис. 8.14).

Рис. 8.14. Контекстное меню видового экрана

Если на листе расположено несколько видовых экранов, то, скорее всего, они имеют небольшие размеры и работать с моделью в таких маленьких окнах не очень удобно. Однако можно временно раздвинуть один плавающий видовой экран на всю графическую зону. Для этого необходимо выбрать пункт Maximize Viewport (Развернуть видовой экран) в контекстном меню или просто дважды щелкнуть на рамке неактивного видового экрана. Увеличенный видовой экран с красной окантовкой займет всю графическую область. Здесь вы можете выполнять все действия, что и на вкладке Model (Модель), однако команды масштабирования и панорамирования не изменят отображения объектов в видовом экране. Чтобы свернуть экран, вызовите контекстное меню и выберите в нем пункт Minimize Viewport (Свернуть видовой экран).

Максимизировать видовой экран можно, запустив команду VPMAX, а минимизировать – VPMIN. Кроме того, в строке состояния присутствует кнопка Maximize Viewport (Развернуть видовой экран)

раздвигающая границы экрана, а свернуть экран можно с помощью кнопки Minimize Viewport (Свернуть видовой экран)

которая появляется на ее месте.

Команда Display Viewport Objects (Отображение объектов на видовых экранах) контекстного меню предоставляет возможность включить или отключить видимость объектов на видовом экране. Выбрав пункт No (Нет), мы уберем с экрана все объекты, содержащиеся в текущем видовом экране. Такая операция может быть полезной, если необходимо зрительно разгрузить пространство листа. Чтобы вернуть объекты на свое место, установите флажок Yes (Да).

Команда контекстного меню Display Locked (Отображать блокированные) позволяет фиксировать масштаб видового экрана. По умолчанию масштаб каждого видового экрана можно изменять отдельно, однако если установить флажок Yes (Да), то при попытке масштабировать изображение в видовом экране будет изменяться масштаб отображения всего пространства листа.

Чтобы переключиться обратно в пространство листа, дважды щелкните кнопкой мыши на области, не занятой видовыми экранами, или нажмите кнопку MODEL (Модель), расположенную в строке состояния.

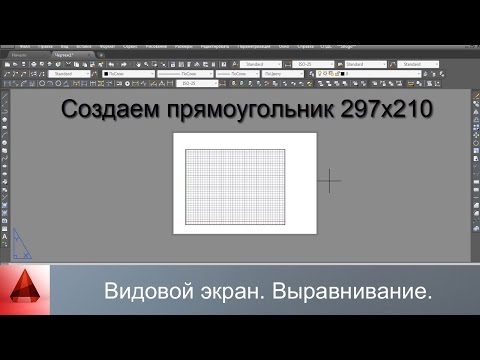

Масштабирование видового экрана

Обычно печать из пространства листа происходит в масштабе 1:1. Поэтому, чтобы добиться правильной компоновки чертежа, необходимо отдельно установить масштабы каждого видового экрана. Чтобы точно подобрать масштаб чертежа, следует указать масштаб видового экрана по отношению к пространству листа. Данный масштабный коэффициент определяют путем деления единиц пространства листа на единицы пространства модели. Точно задать масштаб можно с помощью параметра XP команды ZOOM. Например, чтобы задать изображению масштаб 1:10, необходимо ввести 1/10XP в ответ на запрос команды ZOOM.

Указать масштаб конкретного видового экрана можно также с помощью раскрывающегося списка панели инструментов Viewports (Видовые экраны). После установки масштаба изображения на видовом экране следует заблокировать этот масштабный коэффициент от случайных изменений. Для этого необходимо выполнить команду Display Locked ? Yes (Отображать блокированные ? Да) в контекстном меню плавающего видового экрана.

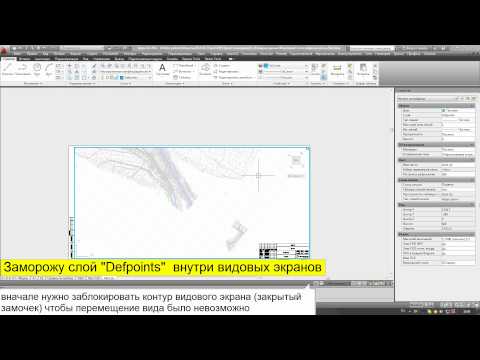

Управление видимостью объектов внутри видового экрана

В каждом видовом экране можно отдельно настроить видимость слоев. Например, таким образом можно скрыть штриховку или повторяющийся на нескольких видовых экранах текст.

Дважды щелкните в области нужного видового экрана, чтобы сделать его активным.

Нажмите кнопку Layer Properties (Свойства слоя)

в группе Layers (Слои) на вкладке Home (Основная) ленты или такую же кнопку на панели инструментов Layers (Слои). Откроется палитра Layer Properties Manager (Менеджер свойств слоя) (рис. 8.15).

Рис. 8.15. Палитра Layer Properties Manager (Менеджер свойств слоя), вызываемая в режиме Layout (Лист)

Обратите внимание на то, что данное окно несколько отличается от аналогичного, вызываемого из пространства модели (см. рис. 2.27). В частности, появились новые столбцы, отвечающие за свойства объектов внутри редактируемого видового экрана: VP Freeze (Замороженный в ПВЭ), VP Color (Цвет в ПВЭ), VP Linetype (Тип линии в ПВЭ), VP Lineweight (Толщина линии в ПВЭ) и VP Plot Style (Стиль печати в ПВЭ). Назначение этих столбцов не отличается от аналогичных без дополнения VP, с той лишь поправкой, что их изменение ограничивается редактируемым плавающим видовым экраном.

Например, чтобы сделать все объекты какого-либо слоя невидимыми, щелкните напротив названия этого слоя в столбце VP Freeze (Замороженный в ПВЭ), или, например, чтобы изменить цвет объектов слоя внутри видового экрана, воспользуйтесь столбцом VP Color (Цвет в ПВЭ).

Подготовку листа к выводу на печать на этом этапе можно считать завершенной. Рассмотрим сам процесс печати.

Данный текст является ознакомительным фрагментом.

Новый видовой экран (Создать видовой экран)

Быстрое видео

Мощный совет: покажите больше с новым окном просмотра

• Видовые экраны Land F/X и видовые экраны AutoCAD Layout
• Перед созданием видового экрана: сохраните состояние слоя (необязательно)
• Обзор нового окна просмотра
• Создание обрезанного видового экрана
• Сделайте некоторые объекты видимыми по периметру точки обзора
• Выбор области просмотра в пределах области просмотра
• Устранение неполадок

Наш инструмент New Viewport предоставляет быстрый способ изолировать область вашего чертежа, делая видимой только эту часть. Этот инструмент создает обрезанный видовой экран в границах пользовательской полилинии, которую вы можете нарисовать в точном соответствии с вашими спецификациями. Обрезанный видовой экран будет единственным объектом в дизайне вашего сайта, который отображает слои текущего чертежа. За пределами видового экрана все слои текущего чертежа будут автоматически заморожены, и будут видны только слои внешних ссылок.

Например, может потребоваться изолировать на чертеже область, содержащую внутренний дворик, обрезав края растений, выходящие за края внутреннего дворика. В этом случае вы должны использовать Новая точка обзора , чтобы выбрать область замкнутой полилинии, которую вы рисуете по периметру внутреннего дворика с помощью нашего инструмента «Рабочая область». Вот пример обрезанного окна просмотра (то есть окна просмотра, нарисованного в соответствии с вашими спецификациями, а не просто прямоугольником).

Видовые экраны Land F/X и видовые экраны AutoCAD Layout

Мы назвали этот инструмент Новый видовой экран , потому что он приводит к созданию изолированной части чертежа, которая ведет себя аналогично видовому экрану макета AutoCAD — окну в макете пространства листа, которое показывает вид части пространства модели вашего чертежа в определенном масштабе. Важно отметить, что наш инструмент New Viewport приводит к созданию окна просмотра, отличного от стандартного окна просмотра компоновки.



Если вы просто ищете способ создать стандартный видовой экран AutoCAD в пространстве листа, это другой процесс. Для этого введите MV в командной строке, находясь в пространстве листа, и нажмите , введите . Затем нарисуйте окно просмотра. Подробнее о видовых экранах компоновки

Если вы вручную внесли изменения в слои в рабочей области, вы захотите сохранить эти изменения как состояние слоя, прежде чем превратить эту рабочую область в видовой экран. Наши Новый инструмент Viewport предназначен для автоматического изменения слоев в выбранной рабочей области, что означает, что он стирает любые ручные изменения, которые вы вносите в слои.

После того, как вы сохранили свое состояние слоя, вы можете безопасно создать новый видовой экран. Затем вы можете загрузить свое состояние слоя, восстановив сделанные вами вручную изменения слоя.

Если вы не вносили никаких изменений вручную в слои в рабочей области, вам не нужно сохранять состояние слоя перед созданием видового экрана.

Обзор нового окна просмотра

Вам нужно будет создать рабочую область в пространстве модели, прежде чем вы сможете создать видовой экран. Для получения информации о создании рабочих областей см. нашу документацию Work Areas .

Откройте инструмент New Viewport :

F/X Admin лента, New Viewport кнопка

Администратор F/X Панель инструментов

F/X Admin выпадающее меню

Данные администратора панель инструментов

или введите FX_MakeViewport в командной строке

Создание обрезанного видового экрана

Прежде чем вы сможете создать Viewport, вы должны сначала создать Work Area в пространстве модели с помощью нашего инструмента Work Area . Когда вы создаете эту рабочую область, вы нарисуете замкнутую полилинию, которая сформирует точную границу вашего обрезанного видового экрана.

В этом примере мы создадим рабочую область, а затем видовой экран из области внутри рисунка, изображенного справа.

Сначала откройте Рабочая область в пространстве модели и нарисуйте границу полилинии.

В примере слева (показанном в пространстве листа для удобства просмотра) мы нарисовали нашу рабочую область и дали ей имя PATIO .

После того, как вы нарисовали полилинию, дважды щелкните в пространстве листа , чтобы сделать ее активной. Выберите Новый инструмент Viewport , как описано выше в разделе «Обзор».

Курсор превратится в поле выбора, а в командной строке появится запрос Select Work Area . Щелкните линию границы вашей рабочей области. Рабочая область будет преобразована в обрезанный видовой экран, изолируя его от окружения.



Ваш видовой экран теперь будет единственным регионом в дизайне вашего сайта, который содержит слои текущего чертежа. Единственные другие слои, которые теперь видны, — это слои из внешних ссылок.

Сделать некоторые объекты видимыми по периметру точки обзора

Возможно, вы захотите сделать объекты видимыми по периметру области просмотра. В нашем примере мы можем захотеть увидеть деревья, посаженные вокруг нашего внутреннего дворика, но не содержащиеся в окне просмотра.

В этом случае вы можете просто разморозить слои, которые хотите видеть. В нашем примере мы найдем и разморозим слои дерева.



Не знаете, как заморозить или разморозить слои? Вот как.

Если бы мы построили эту область просмотра, она выглядела бы так:



Если вы хотите, вы также можете изменить цвета этих слоев, а также добавить прозрачность, чтобы сопоставить объекты на краях с остальной частью вашего окна просмотра.

Выбор окна просмотра в окне просмотра

Нужно выбрать окно просмотра в окне просмотра? Вот как.

Устранение неполадок

Проблема: область, показанная в одном из моих окон просмотра, исчезла

Проблема: Вы вручную внесли изменения в слои в рабочей области. Когда вы создали новый Viewport, он удалил эти изменения.

Проблема: Инструмент New Viewport не работает. Вы нажали кнопку New Viewport, но ничего не произошло.



Проблема: после использования инструмента «Новый видовой экран» невозможно выбрать видовой экран в другом видовом экране.

Последнее изменение вторник, 29 марта 2022 г., 11:20

Как разместить окно просмотра в пространстве листа?

• 09.12.2021
• 378

Индикация

• Как разместить окно просмотра в пространстве листа?
• Как добавить видовой экран на лист в Autocad?
• Как включить видовые экраны в Autocad?
• Как активировать плавающее окно просмотра?
• Как проще всего узнать, находитесь ли вы в режиме разметки пространства листа?
• Как вставить видовой экран в AutoCAD 2022?
• Что такое пространство листа в AutoCAD?
• Как удалить видовой экран AutoCAD?
• Как создать новый макет в AutoCAD?

Как разместить окно просмотра в пространстве листа?

Создание окон просмотра в компоновке

1. Нажмите кнопку инструмента Виды пространства листа ( ) на панели инструментов Виды.
2. Выберите «Вид пространства листа» в меню «Вид».
3. Введите mview в командной строке, затем нажмите Enter.

Как добавить видовой экран на лист в Autocad?

Чтобы создать новый видовой экран компоновки

1. Нажмите «Вид» > «Видовые экраны» > «Новые видовые экраны»….
2. В диалоговом окне «Видовые экраны» введите новое имя видового экрана.
3. Выберите видовые экраны из списка Стандартные видовые экраны.
4. Нажмите OK, чтобы создать новое окно просмотра.

Как включить видовые экраны в Autocad?

Перейдите на вкладку компоновки, содержащую проблемное окно просмотра. В палитре свойств нажмите кнопку Quick Select в правом верхнем углу. В диалоговом окне «Быстрый выбор» установите для параметра «Тип объекта» значение «Вьюпорт» и нажмите «ОК».

Как активировать плавающее окно просмотра?

3:183:42AutoCAD II 29-12 Активация и деактивация плавающих экранов просмотра… YouTube

Как проще всего узнать, находитесь ли вы в режиме макета пространства листа?

Когда вы находитесь в макете (пространство листа), вы должны видеть значок UCS с прямоугольным треугольником в левом нижнем углу макета . Еще один очень простой способ — добавить настройку пространства листа в строку состояния с помощью значка «Настройка» в строке состояния. Этот параметр отображает текущее пространство, в котором вы находитесь.

Как вставить окно просмотра в AutoCAD 2022?

Создание нового видового экрана компоновки

1. При необходимости щелкните вкладку компоновки.
2. Установить текущий слой на слой, зарезервированный для видовых экранов компоновки (рекомендуется). …
3. Щелкните вкладку «Макет» панель «Видовые экраны листа» «Вставить вид».
4. Выполните одно из следующих действий: …
5. Щелкните правой кнопкой мыши, чтобы отобразить список шкал, и выберите одну из них.

Что такое пространство листа в AutoCAD?

• Пространство листа — это область, используемая в Autocad до построить (распечатать) чертеж, созданный в пространстве модели . Пространство листа намного мощнее, чем простое построение всего чертежа пространства модели. Мы можем настроить виды, называемые видовыми экранами, в области пространства листа, чтобы отдельно отображать различные области чертежа пространства модели.

Как удалить видовой экран AutoCAD?

• Перейдите на вкладку «Вид» панель «Видовые экраны» «Имя». Найдите
• выберите имя видового экрана конфигурации которую вы хотите удалить.
