Создание чертежей в AutoCAD — Уроки AutoCAD, самоучитель, курсы.

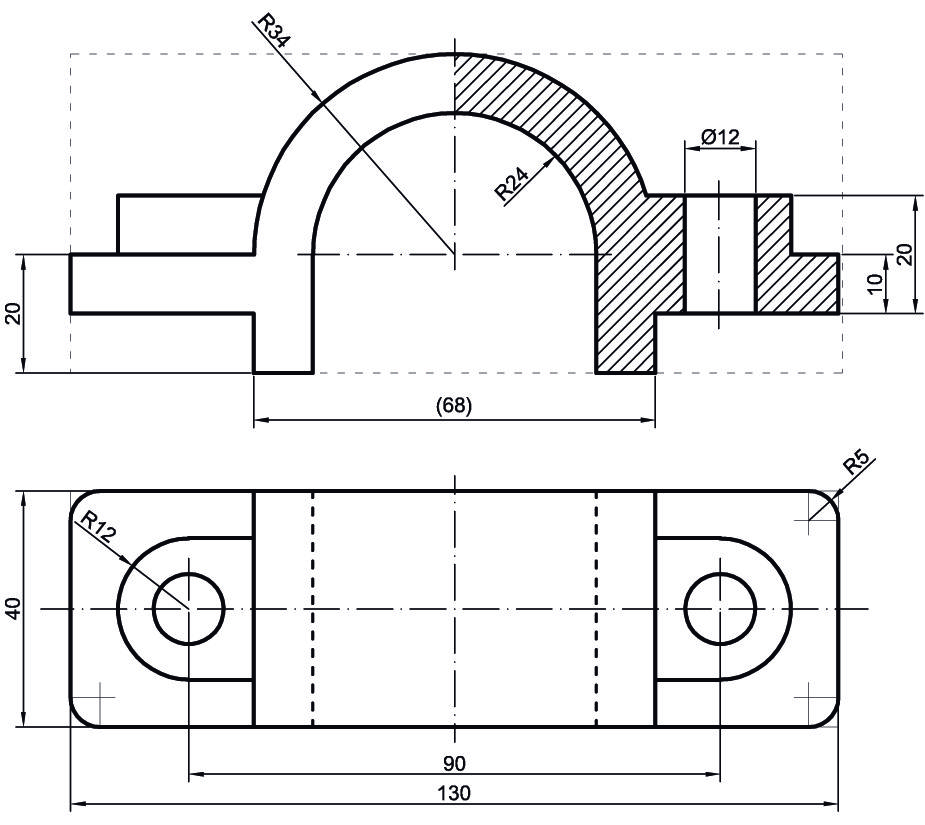

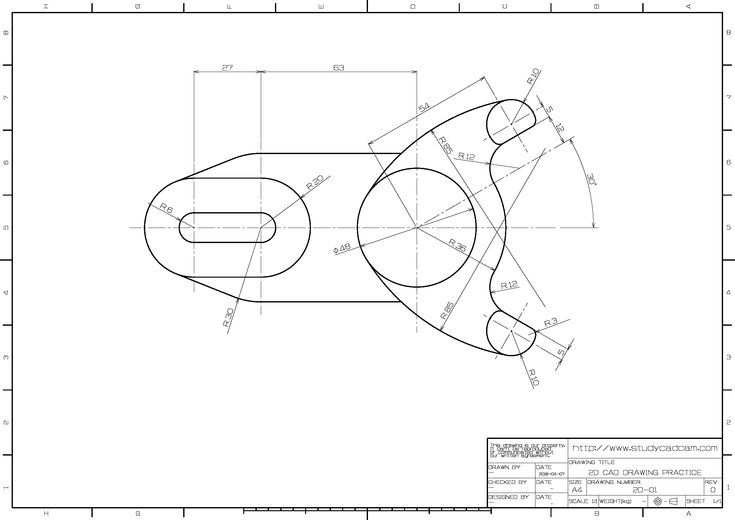

За все время работы в AutoCAD я выделил основные ошибки, которые допускают большинство пользователей при создании чертежей в AutoCAD. Все они в большинстве случаев относятся к командной работе. В этой статье я хочу выделить 10 основных ошибок при создании чертежей в AutoCAD, которые попадались мне на просторах интернета и в моей практике. Если вы возьмете на вооружение хотя бы часть из них, то существенно облегчите работу над созданием чертежей в AutoCAD.
1. Сохранение чертежа в последних версиях.
Очень распространенная ошибка, когда чертеж сохраняется в последних версиях AutoCAD. Дело в том, что открыть этот чертеж в более ранних версиях будет проблематично, а так как большинство пользователей не обновляют программу ежегодно, это вызовет ступор в работе. Сохраняйте чертежи в версиях 2007+

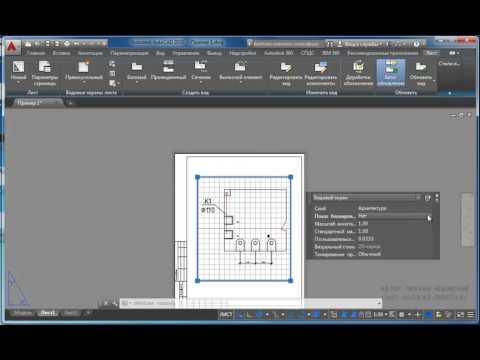

2. Используйте пространство листов для печати.
Очень часто можно встретить чертежи, которые сделаны полностью в пространстве модели и все оформление расположено там же.
Лучшим вариантом будет располагать оформление в пространстве листа, а сами объекты рисовать в модели. Именно для этого в AutoCAD и создано пространство листов.
3. Множество лишних элементов в чертеже.
В процессе создания чертежа в AutoCAD, всегда накапливается много “мусора”. Слои, блоки, линии, объекты, которые не используются, занимают лишнюю память и усложняют работу с чертежом. Воспользуйтесь командой ОЧИСТИТЬ (_purge), и AutoCAD удалит все лишнее, освободив чертеж от мусора.
4. Отсутствие стилей, шрифтов, штриховок в чертеже.
Очень часто чертежи приходят без дополнительных элементов оформления. Конечно, когда чертеж представляет из себя несколько примитивов – проблем нет. Но когда это объемный проект, множества этих элементов может не хватать. Чтобы не допускать ошибки перед отправкой чертежа, формируйте комплект. Делается это очень просто. Публикация => Сформировать комплект.
5. Используйте стили печати.
Просто используйте.
6. Называйте слои и все документы понятными именами.
Не нужно создавать слои вида: Sloy1, Sloy2, Sloy3. Тот, кто будет в дальнейшем будет работать с вашим чертежом просто не поймет, что это за слои. Присваивайте английские имена. В крайнем случае – латиница. Например, Steni, okna, poli, krisha. Это же касается и файлов чертежей. Чертеж 1.dwg несет в себе мало информации.
7. Делайте промежуточные сохранения файлов.
При создании чертежа в AutoCAD часто возникают ошибки в работе и в этом нет ничего страшного. Гораздо страшнее, отсутствие возможности вернуться назад на несколько шагов. Чтобы это предотвратить, сохраняйте ваш чертеж этапами. Например, Okna_etap1.dwg. На каждом ключевом этапе делайте сохранение в новый файл.
8. Удаляйте все ненужное из папки с чертежами.
По окончанию работы удаляйте все копии, bak файлы и т.
9. Удаляйте лишнее на чертеже.
В процессе работы у вас появится много вспомогательных линий, узлов, объектов и т.д. Удаляйте все, что не будет использовано. Это существенно сэкономит место, занимаемое файлами.
10. Пользуйтесь шаблонами.
Чтобы ускорить создание чертежа в AutoCAD, не начинайте каждый файл с нуля, особенно, если проекты однотипные. Постарайтесь создать шаблоны, в которые вы сможете внести максимум. При создании следующего чертежа вам не придется делать одну и ту же работу несколько раз.
СКАЧАЙ 40 ВИДЕО
autocad
Похожие посты:
autocad
Другие полезные уроки
Сведения в Автокад
Точность построения в AutoCAD
Как добавить штриховки в AutoCAD
Создание слоев Автокад
Как нарисовать стены в Автокаде
Как делать штриховку в Автокад
Общие сведения о работе с чертежами AutoCAD
Visio
Схемы
Создание планов и карт
Создание планов и карт
Общие сведения о работе с чертежами AutoCAD
Visio Online (план 2) Microsoft Visio профессиональный 2021 Microsoft Visio стандартный 2021 Visio профессиональный 2019 Visio стандартный 2019 Visio профессиональный 2016 Visio стандартный 2016 Еще.
ВVisio вы можете импортировать чертеж AutoCAD, а затем наложение фигур, текста и рисунков, которые вы хотите использовать для работы с данными. В описанном ниже примере синие и бирюзовые линии, которыми обозначены стены, двери и окна, были созданы в AutoCAD. После импорта в Visio на чертеж были добавлены изображения мебели и людей. Теперь можно оценить, сколько мебели требуется, чтобы заполнить пространство, достаточно ли места для людей и т. д.
Microsoft Visio поддерживает форматы файлов AutoCAD следующим образом:
-
С Visio (план 2), вы можете импортировать DWG- или DXF-файлы, созданные в AutoCAD 2017 или более предыдущих версиях.
-
С Visio стандартный или Professional вы можете импортировать DWG- или DXF-файл, созданный в AutoCAD 2007 или более предыдущей версии.
-
Если не открывается DWG- или DXF-файл, возможно, его формат не поддерживается. В качестве обходного решения в AutoCAD откройте файл и сохраните его в формате, который поддерживается Visio продуктом или планом. Дополнительные сведения см. в статьи Сохранение чертежа AutoCAD в формате предыдущей или старой версии и истории версий DWG.
Поддерживаемые версии AutoCAD
Если у вас есть подписка на Visio (план 2) или Visio 2019, вы можете открыть DWG- или DXF-файл из AutoCAD 2007–2017. Если у вас нет подписки и у вас нет Visio 2019, перед открытием файла необходимо сохранить его как DWG- или DXF-файл AutoCAD 2007.
Три способа работы с чертежами AutoCAD
Вы можете импортировать чертеж и работать с ним в том же масштабе, что и в AutoCAD.
Если это то, что вам нужно, сначала подготовьтесь к импорту Чертеж AutoCAD,а затем импортировать чертеж AutoCAD.
Если вы уже создали схему Visio, то можете быстро импортировать на нее чертеж без масштабирования. Подробности: Импорт чертежа AutoCAD.
Если вы еще не создали схему, то можете быстро открыть чертеж AutoCAD, не беспокоясь об исходном масштабе. Подробности: Открытие чертежа AutoCAD.
Защита чертежа AutoCAD
По умолчанию чертежи AutoCAD заблокированы от изменения размеров, перемещения и удаления. Если выбрать такой чертеж, на его границах будут отображаться значки блокировки . Это значит, что чертеж выступает в роли фона, на который можно накладывать фигуры. При необходимости вы можете в любой момент разблокировать чертеж AutoCAD. После этого вы сможете переместить или удалить его, а также изменить его размер. Вы также можете обрезать чертеж AutoCAD, если он слишком большой, или преобразовать его в фигуры.
См. также
Изменение свойства слоя AutoCAD
Скрытие и показ слоев в чертеже AutoCAD
Создание шаблона чертежа AutoCAD с правильными единицами измерения и ограничениями
Перейти к содержимомуПоследнее обновление: 30 января 2022 г. Автор Jaiprakash Pandey
Прежде чем мы начнем создавать чертеж, мы обычно делаем множество настроек в пустом файле, таких как изменение единиц измерения, пределов, добавление слоев, Типы линий, стили размеров блоков и т. д. Не всегда практично повторять настройки каждый раз, когда вы начинаете новый чертеж.
Чтобы упростить эту задачу, вы можете создать шаблон чертежа в AutoCAD со всеми своими пользовательскими настройками, а затем открыть этот шаблон и начать создавать в нем чертеж.
Шаблоны сохраняются с расширением файла DWT, и когда вы сохраняете свою работу в файле шаблона, он сохраняется как файл DWG.
В этой статье я объясню методы установки собственных единиц измерения в чертежах AutoCAD, указания пределов и их значения, а затем сохранения этих настроек в виде файла шаблона. Очевидно, что вы можете сохранить свои шаблоны с гораздо большим количеством настраиваемых свойств. Начнем с настройки единицы измерения в чертеже AutoCAD.
Настройка единиц чертежаЗакройте все открытые вкладки в окне AutoCAD, чтобы перейти к начальному экрану. Теперь нажмите стрелку рядом с «Шаблоны» и выберите шаблон acad.dwt из списка, как показано на рисунке ниже.
Откроется полностью пустой чертеж. Перейдите в меню «Приложение» в левом верхнем углу окна AutoCAD и выберите параметр «Утилиты рисования», а затем выберите «Единицы», как показано на рисунке ниже. Кроме того, вы также можете использовать его команду UN.
Откроется окно Единицы чертежа с настройками по умолчанию в соответствии с выбранным шаблоном.
Щелкните раскрывающееся меню «Тип» и измените тип единицы измерения на «Архитектурная». Если вы используете метрику, измените ее на «Десятичная». Щелкните раскрывающийся список точности и измените его на 0’-0 ¼», пользователи метрики изменяют его на 0,00.
Формат точности приведен только для справки, вы можете выбрать свой собственный формат отображения точности. Выбранная здесь точность не будет определять точность, с которой AutoCAD измеряет ваш чертеж, это просто точность, с которой AutoCAD будет отображать десятичные разряды. Независимо от формата точности AutoCAD по-прежнему будет рассчитывать геометрию с максимально допустимой точностью.
В раскрывающемся списке «Единицы масштабирования вставленного содержимого» измените значение на «Дюймы». Это единица измерения, которая будет отображаться на чертеже, а также использоваться для внешней геометрии, такой как блоки, которые вставляются в чертеж. Вы можете узнать больше о различных типах блоков AutoCAD в этой статье.
Связано: Знакомство с блоками AutoCAD и почему их следует использовать Измените точность в раскрывающемся меню «Угол» на 0,00
. Ваше окончательное окно «Единицы чертежа» должно выглядеть так, как показано на рисунке ниже. Нажмите кнопку «ОК», чтобы сохранить эти изменения и закрыть окно «Единицы чертежа».
Представление единиц пониманияКогда в окне «Единицы измерения» выбран тип «Архитектурная длина», мы можем использовать символ апострофа для указания единиц чертежа, таких как (‘) для футов и («) для дюймов. В приведенных выше шагах мы применили единицу измерения по умолчанию как дюймы, поэтому, пропустив символ апострофа, будет применено значение единицы измерения по умолчанию, т.е. дюймы.
Например, если вы хотите создать линию длиной 3 фута и 5 дюймов, вы можете ввести ее длину как 3 фута 5 дюймов в командной строке или также можете ввести 41 (без апострофов) в качестве длины линии. линия, которая является дюймовым эквивалентом линии 3 фута 5 дюймов (1 фут = 12 дюймов).
Если вы используете десятичный формат длины вместо архитектурного, тогда символы футов и дюймов вернут ошибку, и в этих случаях вам нужно просто использовать десятичное значение размера. Например, чтобы сделать строку длиной 1 фут 4 дюйма, просто введите 16 для ее длины (1 фут = 12 дюймов) без каких-либо апострофов.
Вы также можете посмотреть это видео, чтобы узнать о настройке единиц измерения в чертеже AutoCAD.
Установка границ чертежа
Наша единица чертежа уже указана, теперь нам нужно указать границы рабочей области чертежа. Все чертежи выполнены не в едином масштабе, например, большой план зала займет много места, а его размеры будут в диапазоне многих футов, тогда как если вы делаете простой часовой механизм, то размеры должны остаются в пределах нескольких миллиметров.
Таким образом, указание пределов рисования даст вам общее представление о размере экрана или границах рисования, в которых вы работаете.
Для нашего случая мы сделаем простой чертеж с максимальными размерами 10 футов в длину и ширину.
Итак, чтобы сделать это, мы определим область рисования 15 футов в длину и ширину с запасом в 5 футов.
Введите LIMITS и нажмите Enter. В командной строке появится запрос «Укажите нижний левый угол или [ВКЛ/ВЫКЛ] <0′-0″,0′-0″>:». Просто нажмите Enter, чтобы принять значения по умолчанию для нижнего левого угла, которые равны 0,0 .
В следующем запросе «Укажите верхний правый угол <1′-0″,0′-9″>:» введите 15’,15’ и нажмите Enter. Пределы рисования будут указаны, но теперь нам нужно применить изменения в области рисования. Чтобы применить изменения, введите Z и нажмите Enter, затем введите A и снова нажмите Enter. Это сбросит вашу область рисования в соответствии с новыми ограничениями.
Теперь высота вашей области рисования составляет 15 дюймов, а длина области рисования будет 15 дюймов или более в зависимости от соотношения сторон вашего монитора.
Это предельное значение не является постоянным свойством, и вы можете изменять пределы, увеличивая или уменьшая масштаб вашего чертежа.
Ограничения указываются только для того, чтобы установить приблизительный размер области рисования по отношению к рисунку, который вы собираетесь в ней сделать.
На данный момент мы внесли некоторые изменения в существующий чертеж и можем сохранить эти изменения в виде файла шаблона, чтобы эти настройки всегда были доступны при каждом запуске нового чертежа. Чтобы сохранить эти изменения в виде шаблона, перейдите к кнопке приложения в левом верхнем углу области рисования, выберите параметр «Сохранить как» и выберите «Шаблон чертежа», как показано на рисунке ниже.
Откроется окно «Сохранить рисунок как» со списком предустановленных шаблонов в папке «Шаблоны», как показано на рисунке ниже.
Вы можете сохранить свой шаблон с этими уже существующими шаблонами или указать новое место для сохранения файла шаблона. В этом примере я выберу рабочий стол в качестве местоположения шаблона и назову его «Мой шаблон».
Теперь нажмите «Сохранить» и нажмите «ОК», когда появится окно описания. Шаблон будет сохранен на рабочем столе с расширением файла dwt. Теперь вы можете открыть свой чертеж с помощью этого шаблона, просто дважды щелкнув файл «Мой шаблон» на рабочем столе.
Открытие чертежа без шаблоновЕсли вы не хотите использовать какие-либо предустановленные или пользовательские шаблоны для запуска чертежа, а вместо этого хотите открыть чертеж с пустыми свойствами, для этого тоже есть возможность. Щелкните значок «Создать» на панели быстрого доступа или используйте команду «СОЗДАТЬ».
Откроется окно шаблона чертежа. Нажмите на стрелку рядом с кнопкой открытия и выберите опцию «открыть без шаблона», как показано на изображении ниже. В этих случаях вы можете выбрать как британские, так и метрические единицы, и выбор будет определять только единицы вставки дюймов или миллиметров.
Надеюсь, теперь вам удобно создавать шаблоны чертежей с разными единицами измерения.
Если у вас есть какие-либо вопросы, связанные с этой статьей, дайте мне знать в комментариях ниже.
Получите бесплатную копию 72 практических чертежей Электронная книга в формате PDF

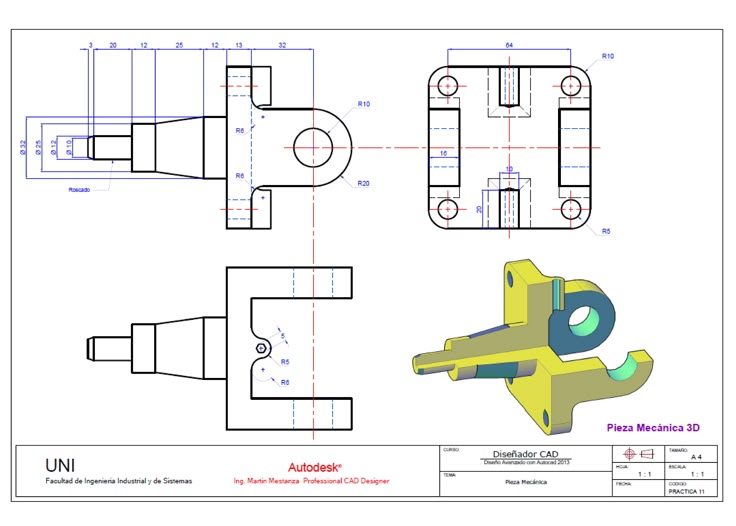

Требуется подтверждение по электронной почте Существует как минимум три различных способа создания 2D-чертежа из 3D-чертежа в AutoCAD. Метод, обеспечивающий максимальную гибкость при преобразовании чертежей в пространстве модели, — это инструмент FLATSHOT, о котором я рассказал в этой статье.
Я также подготовил это видео, чтобы подробно объяснить этот совет, но если вы предпочитаете статью, прокрутите страницу ниже.
Эта команда может создавать 2D-геометрии из 3D-модели, используя ее различные виды на плоскости XY в пространстве модели. С помощью этого инструмента вы можете создавать виды геометрии сверху, спереди и изометрии менее чем за минуту.
Для объяснения этой команды я буду использовать этот образец 3D-чертежа, вы также можете загрузить этот чертеж по этой ссылке, чтобы следовать ему.
Откройте чертеж в AutoCAD, затем переключитесь в рабочую среду 3D-моделирования и измените визуальный стиль на Затененный. Измените вид на «Сверху» в View Cube или в раскрывающемся меню представлений.
Диалоговое окно «Понимание FLATSHOT»:Выберите инструмент FLATSHOT на расширенной панели «Раздел» на вкладке «Главная» или введите FLATSHOT в командной строке и нажмите клавишу ввода. Откроется диалоговое окно Flatshot, как показано на изображении ниже, давайте посмотрим на параметры этого диалогового окна.
Адресат:
Первая опция «Вставить как новый блок» гарантирует, что новые 2D-виды, созданные с помощью Flatshot, будут вставлены как блок в текущий чертеж.
Радиокнопка «Заменить существующий блок» заменит любой выбранный вами блок 2D-объектом, созданным с помощью инструмента «Плоский снимок».
Третий вариант позволяет экспортировать 2D-чертеж в новый файл DWG.
Линия переднего плана:
Это видимые линии, которые проецируются на плоскость XY вдоль выбранного вами текущего вида.
Раскрывающееся меню «Цвет и тип линии» на этой панели изменяет свойства видимых линий в 2D-геометрии.
Скрытая линия:
Это скрытые линии, присутствующие в 2D-геометрии. Если вы хотите отобразить скрытые линии, выберите переключатель «Показать» и измените цвет и тип линии скрытых или скрытых линий в раскрывающемся меню.
Включить тангенциальные кромки:
Последний вариант — это переключатель, упоминаемый как «Включить тангенциальные кромки». При выборе этого переключателя вы увидите линию (линии) на кромках, которые являются касательными к соседней кромке, например, скруглению.
Посмотрите на изображение ниже, оно более четко объясняет тангенциальные кромки.
Создание вида сверху:
Выберите инструмент Flatshot на расширенной панели раздела вкладки Home или введите FLATSHOT в командной строке и нажмите Enter. Выберите «Вставить как новый блок» на панели «Назначение» диалогового окна «Флэтшот».
Не изменяйте свойства линий переднего плана и выберите переключатель «Показать» на панели «Скрытые линии», затем измените его цвет на желтый или другой светлый цвет, а тип линии — на «Скрытый». Выберите переключатель «Включить касательные кромки» и нажмите «Создать».
Вы увидите, что ваш курсор теперь следует за видом сверху на трехмерную геометрию. Щелкните точку в области рисования, в которую вы хотите его поместить, и трижды нажмите клавишу Enter, чтобы принять все значения по умолчанию.
Создание вида спереди:Измените вид на вид спереди из куба просмотра или раскрывающегося меню «Вид» и снова выберите команду FLATSHOT. Выберите все параметры в диалоговом окне Flatshot, как вы выбрали в предыдущем условии вида сверху, и нажмите «Создать».
В этом случае 2D-чертеж вида спереди также будет следовать за курсором. Но вместо четкой геометрии она будет выглядеть как линия, потому что геометрия создается на плоскости XY, которая не является текущей плоскостью.
