Штриховки в ARCHICAD
Из этой статьи вы узнаете, как создать штриховку в ARCHICAD. Мы разберемся с различными видами штриховок. Узнаем, как настраивать и применять штриховки на конкретном примере.
Штриховка в ARCHICAD – это почти такой же элемент 2D оформления чертежа, как и в других программах.
В хорошем проекте, как правило, не следует использовать штриховки и прочие 2D элементы созданные вручную. Так как внести изменения в модель, которая частично нарисована в 2D будет сложнее.
Большую часть проекта в ARCHICAD составляют различные 3D элементы и параметрические объекты, которые легко изменить.
Сами же штриховки, линии, полилинии, уместно использовать для следующих целей:
1. Для создания деталей (узлов конструкций), так как подробная проработка узловых соединений в 3D занимает много времени и не всегда нужна.
2. Для доработки разверток, создания векторных визуализаций или какой-то инфографики.
Вот пример подобного применения штриховок:
Давайте узнаем про то, как создавать штриховки, какие они бывают и как их настроить.

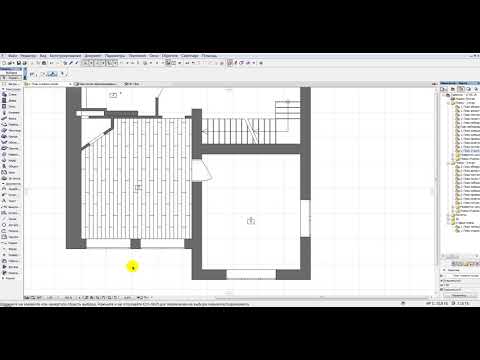

Как сделать штриховку в ARCHICAD?
Для того чтобы создать штриховку нужно выбрать соответствующую команду на панели инструментов. Находится она во вкладке «Документирование».
У штриховки есть несколько способов построения:
- Многоугольник
- Прямоугольник
- Повернутый Прямоугольник
Когда инструмент штриховка активирован, способы построения можно выбирать в информационном табло, в пункте «Геометрический вариант».

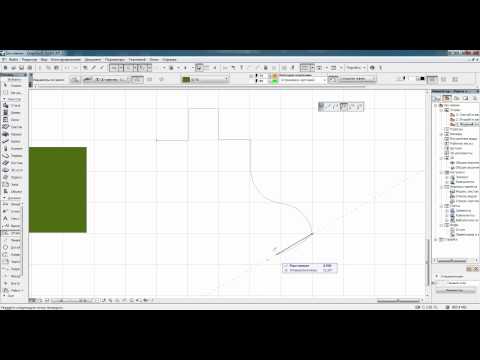

Для того чтобы построить штриховку, выбираем инструмент и просто задаем необходимые точки.
Завершить построение можно двойным кликом либо нужно замкнуть контур.
Строить штриховку вручную необязательно, если имеется какой-то контур из 2D линий, стен или других элементов, можно воспользоваться волшебной палочкой.
Для этого выбираем инструмент «Штриховка» зажимаем клавишу «Пробел» и кликаем внутри контура.
Контур обязательно должен быть замкнутым!
Таким способом выполняется построение штриховок.
Теперь давайте рассмотрим основные виды штриховок в ARCHICAD на простом примере:
В этом изображении применяются почти все возможности штриховок, поэтому попытаемся его воспроизвести.
Категории штриховок в ARCHICAD
Для того чтобы правильно применять штриховки, узнаем о категориях штриховки.
Эта настройка находится в информационном табло, в пункте «Образец штриховки».
Чтобы выбрать категорию, кликаем на иконку с заштрихованным многоугольником слева.
Из раскрывающегося меню нам станет доступно 4 категории штриховки.
1.Штриховка Чертежей
Если выбрать эту категорию нам будут доступны все виды штриховок, которые есть в программе.
2.Штриховка Поверхностей
У этой категории есть доступ только к штриховкам, которые могут быть применены к поверхности. Например, это может быть кирпич или какое-то мощение.
3.Штриховка Сечений
Штриховки сечений соответствуют ГОСТ, это могут быть различные наклонные линии и тд.
4.
Штриховка по Материалу
Зависит от настроек конкретного материала. К материалу применяются штриховки сечений и поверхности в соответствии с ГОСТ.
Так как мы будем рисовать, применяем только штриховку чертежей, так будет удобнее.

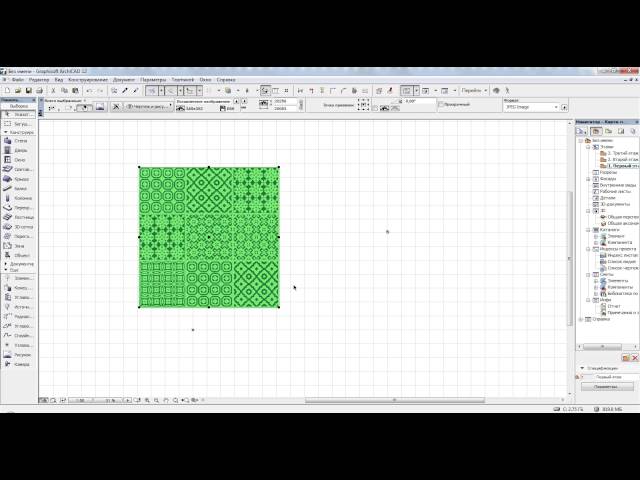

Штриховка-рисунок в ARCHICAD
Этому виду штриховки можно назначить текстуру. Поэтому его часто используют для оформления фасадов или разверток.
Если вы не использовали функцию создания разверток, читайте нашу статью – «Развертки стен в ARCHICAD».

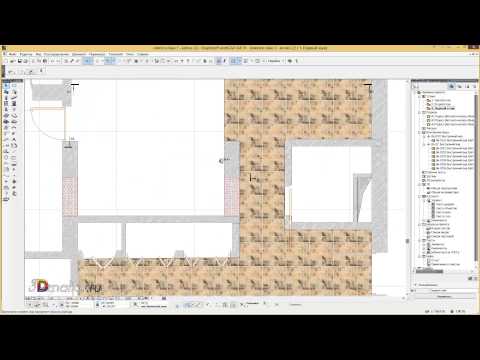

Зададим нашей фигуре текстуру с помощью штриховки-рисунка. Но сначала нужно создать образец штриховки и загрузить картинку.
Переходим в меню «Параметры» → «Реквизиты Элементов» → «Штриховки».
В открывшемся окне кликаем на кнопку «Новая…». В меню «Новая Штриховка» выбираем вид штриховки: «Штриховка-Рисунок». Задаем ей имя и жмем кнопку «ОК».
Далее добавляем текстуру. В окне «Штриховки» жмем кнопку «Найти».
В открывшемся окне нажимаем на кнопку «Добавить». Откроется файловый менеджер, находим файл с текстурой и открываем его.
В окне «Загрузка Изображений из Библиотеки» жмем «ОК». В окне «Штриховки» тоже жмем «ОК», чтобы сохранить изменения.
Теперь нужно выбрать созданный образец штриховки и выполнить заливку.
Активируем инструмент «Штриховка». В информационном табло, в пункте «Образец Штриховки», кликаем на правую кнопку. В открывшемся списке выбираем созданный образец штриховки, он будет в самом конце.
Теперь, зажимая пробел, заливаем все необходимые участки.
Для того чтобы растянуть текстуру выберем способ построения «Деформируемая». Это третья иконка в пункте «Способ Построения» в информационном табло.
После этого масштабируем текстуру с помощью векторов растяжения.
Сплошная и градиентная штриховка в ARCHICAD
Для того чтобы нарисовать тени у фигуры будем использовать градиентную и полупрозрачную сплошную штриховки.
Создадим собственные тени фигуры.
Для этого в пункте «Образец Штриховки» выбираем сплошную штриховку 25 или 50%.
Чтобы сделать штриховку полупрозрачной в пункте «Перо Штриховки» задаем необходимый номер пера. Для переднего плана выбираем любое черное перо, а для фона штриховки прозрачное.
Выполняем заливку выбранной штриховкой.
Теперь создадим градиентную штриховку, чтобы показать падающую тень. В пункте «Образец Штриховки» выбираем «Штриховка Линейная Градиентная».
Заливаем необходимый участок с помощью волшебной палочки. После этого выбираем созданную штриховку и редактируем вектор градиента.
Началу вектора соответствует цвет переднего плана штриховки, а концу параметр перо фона штриховки. Растягивая этот вектор можно добиться необходимой плавности и положения градиента.
Векторная и символьная штриховка в ARCHICAD
Эти виды штриховок не сильно отличаются друг от друга. Состоят они из бесконечно повторяющегося бесшовного рисунка созданного с помощью линий.
Векторные штриховки используются для сечений, а символьные для штриховки поверхностей.
Векторную и символьную штриховку тоже можно создать самому. Но об этом мы расскажем в следующий раз.
А сейчас воспользуемся существующими образцами. Зададим штриховку для сечения фигуры и покажем бетонные блоки с помощью символьной штриховки.
Я выберу образец штриховки – «Железобетон» и выполню заливку.
За цвет линий у этого вида штриховки параметр «Передний План», а за цвет фона параметр «Фон».
Так как это сечение, можем сделать контур штриховки толще.
Включить контур для штриховки можно в информационном табло, в пункте «Тип Контура», кликнув на иконку слева. Чуть правее, в пункте «Перо Контура» задается цвет пера.
Используем символьную штриховку. Я использую образец «Сетка» и масштабирую штриховку с помощью векторов растяжения. Перед этим нужно задать способ построения штриховки «Деформируемая».
Если постараться, то с помощью штриховок можно добиться и более сложных эффектов света и тени.
В ARCHICAD для этого достаточно функций, его даже можно использовать как векторный редактор.
Вот мы и разобрались с основными видами штриховок. Немного узнали про их настройки и применение.
Обязательно воспроизведите пример, который мы рассмотрели в статье. Это поможет вам разобраться в штриховках и закрепить материал.
- ARCHICAD
Создание Символьной Штриховки | User Guide Page
Чтобы создать символьную штриховку на основе образца, начерченного в любом 2D-окне, выполните следующие действия:
1.Создайте образец с помощью Линий, Дуг и Узловых Точек.
2.Выберите все элементы образца и активируйте команду меню Редактор > Копировать.
3.Воспользуйтесь командой Параметры > Реквизиты Элементов > Штриховки.
4.Нажмите кнопку Новая.
5.Введите название новой штриховки.
6.Установите переключатель в положение Символьная Штриховка и нажмите кнопку OK.
7.В панели Редактирования Образца Символа нажмите кнопку Вставить.
Примечание: Доступна вставка только Линий, Дуг и Узловых Точек.
8.Скопированный образец появится в окне Предварительного просмотра.
9.Активируйте маркер Показать Элемент Образца, чтобы выделить цветом образец штриховки в окне Предварительного просмотра.
10.Воспользуйтесь следующими элементами управления, чтобы настроить размеры и угол поворота образца штриховки.
Штрихи: Эти четыре поля предназначены для настройки векторного смещения образца символьной штриховки.
Сначала обратите внимание на размеры образца символа (приведенный в нижней части этой панели). Это абсолютный размер Символьного Образца в окне Плана Этажа.
•X1 и Y1: Эти значения определяют горизонтальное (X1) и вертикальное (Y1) расстояния между элементами символов для первого вектора рисунка.
•X2 и Y2: Эти значения определяют горизонтальное (X2) и вертикальное (Y2) расстояния между элементами символа для второго вектора рисунка. Например, если размер символа составляет 1000 мм, то значение X2, равное 750, означает, что следующая строка элементов символа будет смещена на 750 мм относительно первого горизонтального вектора (равного 1500 мм).
Поворот: Задайте угол поворота образца штриховки в градусах.
Масштаб: Введите масштабный множитель для растяжения или сжатия символьного рисунка штриховки по горизонтали и вертикали. (По умолчанию масштабный множитель в обоих направлениях установлен в 1.0, то есть символ не растягивается и не сжимается.)
Поле процента и кнопки увеличения управляют только уровнем увеличения штриховки, отображаемой в окне предварительного просмотра.
Для определения взаимосвязи между штриховкой и масштабом проекта воспользуйтесь присутствующим ниже переключателем.
См. также Масштаб Образца Штриховки.
Редактирование Символьной Штриховки
1.В диалоге Образцов Штриховки выберите символьную штриховку, которую требуется отредактировать.
2.Нажмите кнопку Копировать.
Затем вернитесь в окно плана этажа и выполните команду Вставить. После этого символ становится редактируемым.
Символьные штриховки, использующиеся в многослойных элементах, имеют детальные параметры, позволяющие производить точную настройку их внешнего вида:
Применение Символьных Штриховок для Многослойных Элементов: По размеру слоя.
Радиальная Деформация (только для Символьных Штриховок)
- Эта информация была полезна ?
- ДаНет
Связанные темы
Используйте элементы управления Ориентацией .
..
Элементы управления Ориентацией Штриховки …
Штриховки-Рисунки можно применять в качестве …
Как создать пользовательскую заливку
Чтобы создать новую заливку, вам нужно открыть панель Параметры/Атрибуты элементов/Заливки. Там вы можете редактировать все существующие заливки и добавлять новые.
Нажав кнопку «Создать…», вы можете создать новую сплошную заливку, новый символ, новую заливку-изображение или дублировать существующую заливку.
Создадим символ с нуля. Сначала вам нужно нарисовать его в любом 2D-окне. После того, как вы нарисовали узор с помощью линий, дуг, сплошных заливок и горячих точек, выберите его и скопируйте (либо с помощью «Правка»> «Копировать», либо с помощью CTRL+C или CMD+C).
После того, как вы выбрали создание новой заливки символов и дали ей имя, вы можете ее редактировать. Вы должны вставить выделение, и оно появится в окне предварительного просмотра, как показано в окне ниже.
ARCHICAD измерит выбранный узор и отобразит его размер (в миллиметрах) в поле «Штрихи» в полях ввода X1 и Y2.
С помощью записей X1, X2, Y1, Y2 вы можете изменить способ повторения паттерна внутри заливки. Значения X1 и Y1 определяют расстояние по горизонтали (X1) и вертикали (Y1) между единицами символа для первого вектора шаблона. Значения X2 и Y2 определяют расстояние по горизонтали (X2) и вертикали (Y2) между единицами символа для второго вектора шаблона. Ниже вы можете увидеть, как различные значения Strokes влияют на шаблон символов:
X1 имеет значение меньше размера шаблона, что приводит к перекрытию единиц шаблона в направлении X.
X1 имеет значение, превышающее единицу размера шаблона, что приводит к разрыву между повторяющимися шаблонами в направлении X.
Добавление значения к X2 перемещает второй шаблон по горизонтали на заданное значение.
Добавление значения к Y1 перемещает второй шаблон по вертикали на заданное значение.
Вы также можете редактировать угол в градусах и масштаб узора. По умолчанию коэффициент масштабирования равен 1.
0, если его изменить, то единица символа будет «растягиваться» или «сжиматься» в направлении XY.
Чтобы создать новую заливку, необходимо открыть панель «Параметры/Атрибуты элементов/Заливки». Там вы можете редактировать все существующие заливки и добавлять новые.
Нажав кнопку «Создать…», вы можете создать новую сплошную заливку, новый символ, новую заливку-изображение или дублировать существующую заливку.
Создадим символ с нуля. Сначала вам нужно нарисовать его в любом 2D-окне. После того, как вы нарисовали узор с помощью линий, дуг, сплошных заливок и горячих точек, выберите его и скопируйте (либо с помощью «Правка» > «Копировать», либо с помощью CTRL+V или CMD+V).
После того, как вы выбрали создание новой заливки символов и дали ей имя, вы можете ее редактировать. Вы должны вставить выделение, и оно появится в окне предварительного просмотра, как показано в окне ниже.
ARCHICAD измерит выбранный узор и отобразит его размер (в миллиметрах) в поле «Штрихи» в полях ввода X1 и Y2.
С помощью записей X1, X2, Y1, Y2 вы можете изменить способ повторения паттерна внутри заливки. Значения X1 и Y1 определяют расстояние по горизонтали (X1) и вертикали (Y1) между единицами символа для первого вектора шаблона. Значения X2 и Y2 определяют расстояние по горизонтали (X2) и вертикали (Y2) между единицами символа для второго вектора шаблона. Ниже вы можете увидеть, как различные значения Strokes влияют на шаблон символов:
X1 имеет значение меньше размера шаблона, что приводит к перекрытию единиц шаблона в направлении X.
X1 имеет значение, превышающее единицу размера шаблона, что приводит к промежутку между повторяющимися шаблонами в направлении X.
Добавление значения к X2 перемещает второй шаблон по горизонтали на заданное значение.
Добавление значения к Y1 перемещает второй шаблон по вертикали на заданное значение.
Вы также можете редактировать угол в градусах и масштаб узора. По умолчанию коэффициент масштабирования равен 1.
0, если его изменить, то единица символа будет «растягиваться» или «сжиматься» в направлении XY.
Прозрачные текстуры и векторные штриховки в 3D-документах
Архитекторы, быстрые советыОпубликовано автором: sandor
Transparency и Vectorial Hatches — некоторые приятные особенности 3D-документов, поэтому желание объединить их для одной поверхности в какой-то момент (например, отображение сетчатых поверхностей) вполне разумно. Давайте посмотрим, как настроить атрибуты для достижения этой цели.
Для начала создайте элемент, который должен представлять сетку. В этом примере это стена длиной 1 м и высотой 1 м с базовой структурой толщиной всего 1 мм. По умолчанию в 3D-документе отображается только цвет поверхности.
Поверхность, которая нам нужна, должна быть прозрачной и в то же время должна иметь векторную штриховку (Заливку), поэтому сначала создадим Заливку.
1. Нарисуйте сегменты заливки с реальным размером, используя линии и/или дуги.
Затем выберите и скопируйте их.
2. Создайте новый Символ Заполните и Вставьте элементы чертежа. Установите доступность (должно быть не менее Заливка обложки ), шаблон только для экрана (для предварительного просмотра в списках) и убедитесь, что размеры обводки отражают фактический размер.
3. После создания заливки перейдите к настройкам поверхности. Новая поверхность должна иметь прозрачность, поэтому проще всего
4. Установите параметры поверхности:
- Изменить Цвет поверхности (представление неразрезанных поверхностей по умолчанию в 3D-документе)
- Добавить только что созданный Векторная штриховка
- Найдите текстуру и убедитесь, что она имеет те же размеры, что и обводки заливки ранее (используйте изображение PNG с прозрачностью.
