Урок №3. Построение отрезков в AutoCAD.

В этом уроке рассмотрим один из базовых элементов программы – отрезок прямой. Построение отрезков выполняется точным указанием их конечных точек. Мы можем указывать конечную точку щелчком мыши в необходимом месте, либо можем указывать её точные координаты. Открываем вкладку «Главная»и в окне «Рисование» нажимаем инструмент «Отрезок». Обратите внимание, как изменилась командная строка программы (появился запрос указать первую точку).

Давайте введем в командную строку координаты начальной точки отрезка (0,0), нажимаем клавишу Enter. Как видно на рисунке, начальная точка оказалась в точке пересечения осей координат Х и Y, а в командной строке появилась просьба указать следующую точку.

Необходимо помнить, запятая при вводе значения в командную строку является разделителем между абсциссой и ординатой, а точка используется как разделитель между целой и дробной частью числа.

Во время работы мы постоянно перемещаемся по чертежу, поэтому точка (0,0) может оказаться где угодно, даже уйти в невидимую часть экрана.

Чаще для ввода начальной точки отрезка используется указание курсором места, где начнется отрезок, для этого достаточно установить курсор в необходимую точку, и сделать щелчок левой клавишей мыши. Давайте выберем начальную точку в произвольном месте экрана, в командной строке при этом появляется запрос указать следующую точку, зададим её координатой (0,0), нажимаем Enter. Как видите, полученный отрезок соединяет первую точку с началом координат.

Вы уже наверно заметили, что между начальной точкой и указателем отображается предварительная линия, с указанием угла между прямой и горизонталью.

После нажатия кнопки Enter, или клавиши мыши, программа предложит построить еще отрезок из конечной точки предыдущего. Таким образом, можно построить сколько угодно отрезков.

Для того, чтобы закончить построение, нужно повторно нажать клавишу Enter.

Если Вы строите группу отрезков и ошиблись, последний отрезок можно удалить и продолжить построение с конца предыдущего. Для этого сделайте щелчок правой клавишей мыши и в появившемся окне нажмите кнопку "отменить".

Для создания многоугольника первая и последняя точка соединяются автоматически. Нажмите правую клавишу мыши и из выпадающего списка выберете команду "замкнуть".

Как видите, контур замкнулся.

Отрезкам мы можем назначать цвет, тип и вес линий.

Давайте выделим отрезок, щелкнув на нем левой клавишей мыши. Появится панель быстрых свойств, где и можно сменить свойства выбранного отрезка (к примеру, назначим зеленый цвет). Чтобы снять выделение с объекта, щелкните на нем при нажатой клавише Shift, как видите, цвет отрезка изменился.

Чтобы вызвать основную палитру свойств перейдите на вкладку «Вид» -панель «Палитры»-«Свойства».

В появившейся палитре, как видите можно настраивать любые необходимые свойства. Данную палитру, можно вызвать двойным щелчком левой клавиши мыши на отрезке.

Думаю пока достаточно, в следующем уроке рассмотрим построение прямых.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

1  2  3  4  5  6  7  8  9  10  11  12  13  14  15

Список последних уроков по программе AutoCAD.



Автор: Дмитрий Родин

"AutoCAD ЭКСПЕРТ"

Видео самоучитель По AutoCAD

  • 60 наглядных видеоуроков;
  • Более 15 часов только AutoCAD;
  • Создание проектов с нуля прямо у Вас на глазах;
  • 365-дневная гарантия


>> Читать Полное Описание <<



Автор: Саляхутдинов Роман

"БОСК 5.

0"

Новый Видеокурс. "Твердотельное и Поверхностное Моделирование в КОМПАС-3D"

  • Большая свобода в обращении с поверхностями;
  • Возможность формирования таких форм, которые при твердотельном моделировании представить невозможно;
  • Новый уровень моделирования;
  • Гарантии доставки и возврата.

>> Читать Полное Описание <<



Автор: Саляхутдинов Роман

"БОСК 8.0"

Познай Все Cекреты КОМПАС-3D

  • Более 100 наглядных видеоуроков;
  • Возможность быстрее стать опытным специалистом КОМПАС-3D;
  • Умение проектировать 3D изделия (деталей и сборок) любой степени сложности;
  • Гарантии доставки и возврата.

>> Читать Полное Описание <<

Создание чертежей в AutoCAD

Создание чертежей в AutoCAD, как и в других программах САПР, сопровождается большим количеством вопросов и трудностей.

Это неудивительно, ведь возможности Автокада огромны, запомнить все особенности и тонкости работы очень и очень трудно.

Создание чертежей в AutoCAD

Программа выпускается уже более 25 лет, постоянно модернизируется, расширяет свои возможности, но сделать качественный чертеж в автокаде по-прежнему непросто для новичков, и процесс занимает определенное время. Для успешной работы в программе нужна привычка и опыт, и, соответственно, необходимые знания и навыки, которые требуется постоянно совершенствовать, так как инженерное дело постоянно развивается и не стоит на месте, меняются потребности и задачи. Вместе с потребностями и задачами меняются и инструменты инженера, одним из которых является AutoCAD.

Совсем недавно, лишь единичные пользователи знали про изометрическое проектирование в AutoCAD, на сегодняшний день в изометрии начертить может практически каждый. Идентичная ситуация и с созданием чертежей по 3D модели в Автокаде – даже знают о такой возможности не многие, не говоря уж про умение это делать, к сожалению, и информации по данной теме в интернете очень мало.

Таких примеров можно привести очень много, когда у Автокада постоянно расширяется список возможностей и люди просто не успевают все осваивать, или не делают это по причине отсутствия необходимости. Но не стоит забывать и про начинающих пользователей, которые только начинают осваивать AutoCAD. Многообразие команд и всевозможных настроек могут завести начинающего пользователя в тупик в первые минуты. Новичку трудно самостоятельно разобраться во всех тонкостях, начиная от создания чертежа и вставки рамки, заканчивая расстановкой позиций, составлением спецификации и прочими сложностями. Стоит особо отметить и часто возникающие ошибки при печати файлов, при простановке размеров, осевых линий, надписей на чертеже. Данные ошибки иногда возникают даже у опытных и уверенных пользователей. Наша цель – выработать привычку четко и последовательно выполнять действия при построении чертежей, расставлении размеров, чтобы избегать всевозможных ошибок.

Курс уроков данного раздела посвящен рассмотрению всевозможных вопросов, связанных с созданием чертежей в AutoCAD, с работой с чертежами.

  В наших уроках постараемся охватить максимальное количество тем, с подробными разъяснениями, фотографиями и описаниям. Затрагиваемые темы уроков подбираются таким образом, чтобы быть интересными и полезными как для новичков, так и для пользователей среднего и высокого уровня владения AutoCAD. После каждого урока Вы можете задавать интересующие Вас вопросы и оставлять свои комментарии. Вопросы и комментарии будут рассматриваться в кратчайшие сроки. Максимальное количество вопросов позволит лучше освоить создание чертежей в AutoCAD. Ниже представлен список уроков, которые доступны для ознакомления.

  1. Как создать слой в Автокаде.
  2. Как чертить в Автокаде.
  3. Как обрезать линию в Автокаде.
  4. Как настроить масштаб в Автокаде.
  5. Как отразить в Автокаде.
  6. Массив в Автокаде.
  7. Штриховка в Автокаде.
  8. Как повернуть в Автокаде.
  9. Растянуть в Автокаде.
  10. Размеры в Автокаде.
  11. Текст в Автокаде.
  12. Как изменить размеры в Автокаде.
  13. Как вставить картинку в Автокад.
  14. Как вставить рамку в Автокаде.
  15. Как создать блок в Автокаде.

Интересные темы САПР

Как чертить в Автокаде

Как чертить в Автокаде? С чего начать чертить в Автокаде? Ответы на эти и другие вопросы Вы узнаете, прочитав наш сегодняшний урок. Умение пользоваться самыми простыми командами при черчении в Автокаде позволит успешно продолжить освоение программы.

Как чертить в Автокаде

В первом уроке я рассказывал, как создать слой в Автокаде и о том, зачем нужны слои, теперь настала очередь узнать, как начать чертить в Автокаде.

Перед нами верхняя панель программы, слева направо располагаются блоки рисования, редактирования, аннотаций, слоев и другие.

Для новичков наибольший интерес представляет рисование и некоторые команды редактирования, именно их и рассмотрим.

Начнем с отрезка, так как отрезки используются чаще всего.

Первую точку выбираем в любом месте, удобно вблизи начала координат, затем движением указателя мыши задаем угол, вводим значение длины отрезка и подтверждаем нажатием кнопки «Ввод».

Отрезок готов. Программа предлагает строить второй отрезок из конечной точки первого отрезка, отменить построение второго отрезка можно кнопкой «Esc». Для редактирования созданного отрезка пользователю необходимо просто щелкнуть по нему, появятся точки в начале, середине и конце отрезка, за них отрезок можно передвигать, менять длину или угол. Передвижение осуществляется за центральную точку, за крайние точки меняется угол и длина.

В качестве примера я перенес отрезок в начало координат. Сначала выделил, затем взял за среднюю точку и перетащил ее в начало координат. Смещать можно и на заданное расстояния, которое вводится в строку точки растягивания.

Переходим к полилинии. Полилиния в Автокаде это набор отрезков. Работает практически также, как и отрезок, но при редактировании выделяется сразу вся линии и появляется множество точек для передвижения и изменения углов участков.

На картинке полилиния, при перемещении одного участка двигаются сразу несколько отрезков.

Следующая команда «Круг». Автокад предлагает начертить окружность различными способами.

Соответственно по центру и радиусу ставим центр и вводим значение радиуса, также по центру и диаметру. Создание окружности по двум точкам выполняется путем задания поверхности соприкосновения окружности с линией и заданием диаметра. Таким способом удобно чертить окружность от поверхностей.

Остальные способы создания окружностей более сложные и на начальном этапе изучения не понадобятся.

Дуга задается несколькими способами. Наиболее часто дуга создается по 3 точкам, первую точку указывают начало, вторую середину (радиус) и третья точка конец. Подробно рассмотрим дугу с заданным началом, центром и углом.

Точка центра дуги задается указателем мыши или вводом расстояния в строку, затем перемещением указателя мыши, или вводом в строку, назначаем угол. Положительный угол отсчитывается против хода часовой стрелки. При вводе отрицательного угла, дуга будет строиться выше точки начала построения, применительно к данной ситуации.

Немного правее дуги находятся команды прямоугольника и элипса. С построением этих фигур не возникает вопросов, так как последовательность действий аналогична предыдущим командам.

Теперь Вы знаете, как чертить в Автокаде 2016 элементарные геометрические фигуры.

Простых геометрических фигур для создания чертежа мало. Практически в каждом чертеже присутствуют фаски и скругления. Неразумно их строить с помощью отрезков и окружностей, поэтому наша задача получать их максимально простым способом. В верхней панели в блоке редактирования есть команда «Сопряжение», нажимаем на нее.

Фаска в Автокаде делается различными способами: по длине, углу и обрезке. Соответственно наиболее удобные и распространенные методы по длине и по углу.

Фаска с углом 45 градусов делается методом по длине. В нижней всплывающей панели выбираем «Длина».

Задаем первую длину фаски, нажимаем «Ввод». Аналогично задаем вторую длину фаски. Теперь выбираем первый отрезок и второй – фаска готова. Фаска по углу делается аналогично, вводим значение первой длины, подтверждаем вводом, вводим угол, подтверждаем и выбираем два отрезка. Важен порядок указания линий. Если у Вас получилась не та фаска, которую хотели, то поменяйте порядок выбора линий.

Скругление в Автокаде делается с помощью команды «Сопряжение».

В нижней строке выбираем «Радиус». Следующим шагом требуется ввести значение радиуса, подтвердить, выбрать два отрезка.

В следующих уроках обязательно рассмотрим основные команды редактирования построенных видов чертежей.

Интересующие Вас вопросы можно задать в комментариях.

Интересные темы САПР

чертежей высот в AutoCAD Учебное пособие и видео

Тем, рассмотренных в этом уроке:

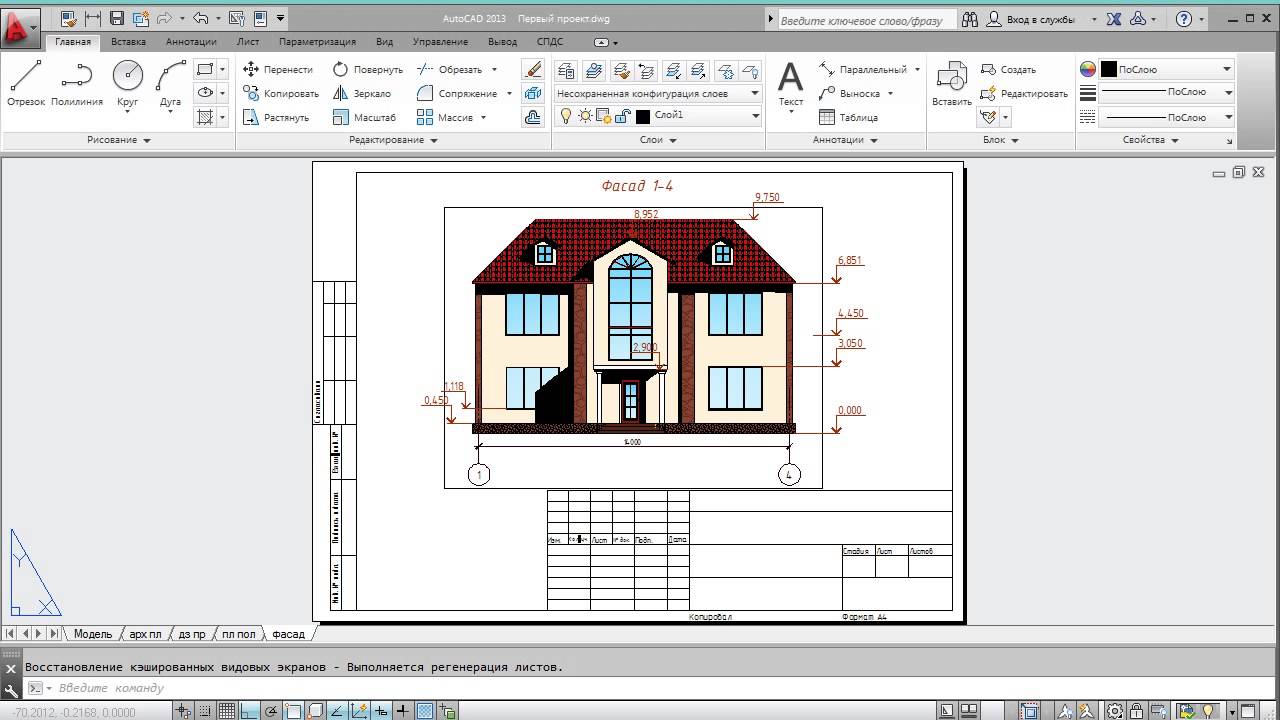

Чертежи высот и методы

Что такое фасадный чертеж?
Теперь вы должны быть знакомы с планами этажей. План этажа - это вид здания, нарисованный так, как если бы вы смотрели у него с потолка. Чертеж фасада - это вид что вы бы увидели в реальной жизни, стоя на полу или на земле и глядя на стена. Этот вид может быть как внешним, так и внутренним.

Как и любой чертеж САПР, вид фасада используется для передачи информации. Внешний вид высота может использоваться, чтобы показать покупателю дома, что будет перед его новым домом выглядят так, в комплекте с кустами, кирпичом и оконной отделкой. Другой пример - чертеж внутренней фасада, чтобы показать подрядчику, где заканчивается отделка. и предметы должны быть использованы. Первый пример будет довольно подробным, а второй будет более простым (но может содержать размеры). Количество необходимых чертежей будет зависеть от потребностей каждого проекта.

Это упражнение станет вашим первым шансом начать проектирование. Вы начнете с этажа спланируйте и нарисуйте фасадный фасад и внутренний фасад. Техники будет то же самое, но разница будет в деталь, которую вы предоставляете. В конце этого руководства представлено видео , чтобы еще раз взглянуть на эту концепцию.

Начало работы с чертежами высот

Перед тем, как вы начнете рисовать фасад, вам понадобится план этажа. Вам нужно будет установить общие размеры здания и размещение окон, дверей и прочего функции.

Если вы не знакомы с Ортографической проекцией, найдите время, чтобы просмотреть этот учебник . Концепции очень похожи. Чтобы создать возвышение, вы будет проецироваться вниз с плана этажа, чтобы создать новый вид. Для этого упражнения мы собираемся использовать чертеж кабины, который вы могли бы нарисовали ранее на этом уровне. Если вы не рисовали, то можете скачать здесь . Посмотрите на это и начните думать о том, как может выглядеть кабина из снаружи.

На левой стороне есть палуба, ступеньки, дверь и два окна.Вам также придется учитывать крыша и камин (у которого будет дымоход. Я не придавал высоты стены или окна, ни наклон крыши. Вам нужно будет в этом разобраться (я помогу!), А также вам нужно будет спроектировать внешний вид. материалы. Будет ли ваша каюта снаружи иметь кирпич, камень, дерево или другой материал? стена?

Первые шаги

Теперь, когда у меня открыт рисунок, я собираюсь отключить все слои, которые мне не нужны. Следующий, Я сделаю копию плана этажа и отодвину ее подальше от оригинала.У меня много комната в пространстве модели, и ничего не хочу перекрывать. Затем я поверну рисунок так, чтобы сторона, на которой я рисую, была высотой указывает вниз.

Теперь я могу начать рисовать (но, конечно, я создал несколько новых слоев) и спроецировать несколько линий. вниз от ключевых точек плана этажа. Используйте привязку, чтобы быть точным. Если вы следовали вы должны увидеть что-то вроде этого:

Пока что это как Ортографическая проекция. Что дальше? Помните, как я сказал ранее «рисовать в том порядке, в котором вы бы построили»? В этом случае вы хотите нарисовать линия, которая представляет верхнюю часть фундамента что в салоне сидит.Это будет базовая линия, относительно которой будут смещены другие линии.

Какой высоты у вас стены? Допускается наличие небольшого чердака или утеплителя сверху. Насколько высок дверь? Верх окон обычно находится на той же высоте, что и дверь.

Теперь у меня выбиты окна, дверь и стена. Хорошее начало, но еще многое предстоит сделать.

Я собираюсь использовать шаг 5/12, что означает, что на каждые 12 единиц длины крыша будет подъем 5 шт. Поскольку моя каюта имеет ширину 24 фута, а крыша находится посередине, это несложно. один, чтобы выяснить.Для длины 12 футов крыша поднимется на 5 футов. Следовательно, моя крыша будет 5 футов высотой.

Далее я хочу добавить свес для моей крыши. Для этого я мог бы снова вычислить, или я мог бы нарисуйте это как еще одну проекцию. Я сделал это, а затем повернул, чтобы вы могли видеть яснее. Посмотри:

Похоже на 5-дюймовый свес, если я продлю крышу на 12 дюймов за стену. Теперь я просто необходимо сместить линию на 5 дюймов. На изображении ниже показан мой примерный план возвышения. Я добавил скрытую линию, чтобы показать, где стена есть, но это только для справки и будет удалено.

Теперь я нарисую колоду. Если вы посмотрите на план этажа, есть линия разрыва, показывает, что колода больше. Я собираюсь развернуть свой бинт в сторону и сделать его больше для размещения стола, волос и барной стойки. Мне также нужно добавить ступеньки и перила вокруг палубы.

Раньше я не разрабатывал колоду, поэтому делал то, что обычно делаю, когда мне нужна информация: спросил гугл.Я зашел на сайт deckplans.com и получил необходимые мне характеристики. Вот что я скачал и будет использовать как ссылку: Ссылка . Deckplans.com также предоставит мне Технические характеристики фундаментных блоков: Ссылка .

Глядя на планы, я вижу, что мне нужны фундаментные блоки, 1-1 / 2 дюйма сверху и Доска 2х6. Поскольку это сделано для демонстрационных целей, я сделаю это несколько проще.

Если вы посмотрели на планы, то увидели, что стойки 4х4 необходимы для поддержки колода. Я добавил фундаментные блоки на расстоянии 3 фута, а также палубу и шаги. Теперь мне нужно добавить перила.

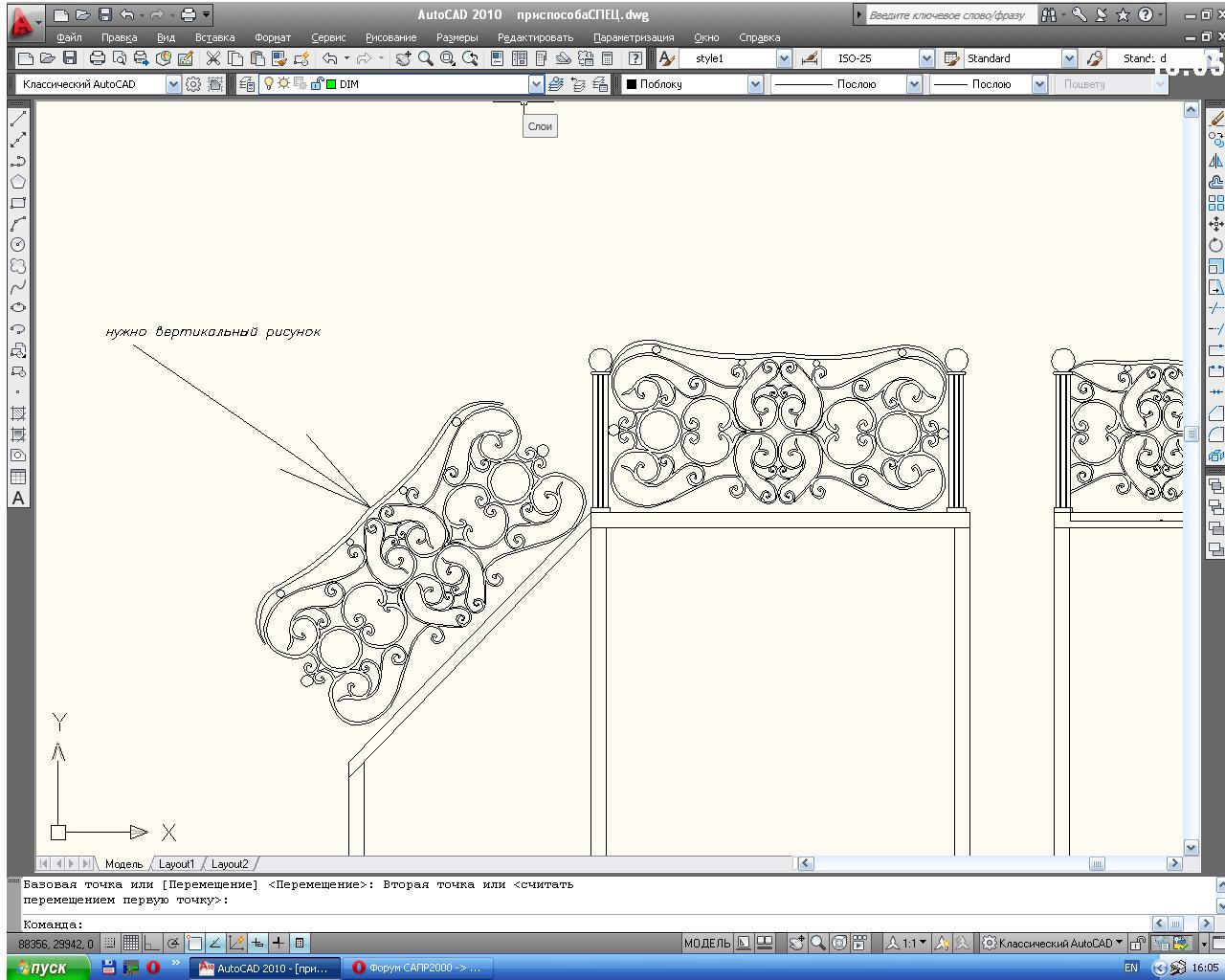

Я проверяю код, чтобы убедиться, что минимальная высота перил составляет 36 дюймов относительно палубы. поверхность. Я собираюсь сделать свой немного выше, на 40 дюймов. Я также проверил коды для мои балясины. Я могу иметь максимум 4-дюймовый проем между балясинами. Теперь, когда я это знаю, мне просто нужно знать, какой размер у меня материалы будут. Я буду использовать стойки 4х4 на всех углах и прямой шириной 2 дюйма. балясина.Нарисовать это просто. смещения, а затем обрезать объекты «за» перилами палубы.

Обратите внимание, что я использовал стойки 4х4 для поручней у ступенек. Также много линий. я изменили стены и окна на синий слой. Обратите внимание, как вы все еще можете видеть стены через балясины? Окно подрезано.

Когда колода готова, я вернусь к главной стене. Я хотел закончить колоду во-первых, потому что я знал, что буду блокировать часть стены. Мое обычное правило детализации высоты - сначала добавить детали к ближайшим объектам тебе'.

Прежде чем добавить детали, я сделаю дымоход для крыши. Я проверил код и нашел что большинство дымоходов должно быть на высоте 2 фута от пика крыши. Итак, я провел линию от центр камина (обратите внимание на маленький круг для дымохода?), а затем сместите его, чтобы получился дымоход шириной 18 дюймов.

Теперь я могу добавить образцы штриховки, чтобы сделать стены и дымоход кирпичом, а также добавить встряхивания крыша.После нескольких команд штриховки и некоторых других мелких деталей вы можете получить что-то вроде этого:

Помните, что отметки - это визуальное представление, поэтому вы можете сделать их как можно более подробными. необходимо. Вы можете пойти дальше и добавить цвета в такой программе, как Photoshop (для Например, нажмите здесь ). Позже, если вы начнете рисовать 3D, вы сможете Создавайте визуализированные изображения, которые выглядят почти фотографическими, но для 2D-работ подойдут чертежи фасадов отличная работа.

Узнайте, как работают возвышения, и будьте осторожны с тем, какие объекты появляются перед другими.Там не так много команд, которые нужны при создании высот, но вам нужно научиться как использовать их с умом и полностью осознавать того, что вы рисуете.

Примечание: Вы также можете нарисовать отметки на месте, не поворачивая оригинальный план этажа. В этом случае вы можете легко добавить это в макет с помощью команды DVIEW. Проверить это учебник для подробностей.

Дополнительная практика: Скопируйте план этажа влево, затем поверните его на 90 градусов против часовой стрелки.Нарисуйте линии проекции вниз, а затем проведите линии поверх существующего высота, чтобы получить высоты. Закончите это и другие 2 стороны.

Дополнительная практика: Нарисуйте внутренний фасад из этого плана этажа. Добавить розетки, фонари и другие детали.

Видео: создание чертежей высот в AutoCAD

Как создать основу из чертежа AutoCAD

Как создать подложку из чертежа AutoCAD

  1. В большинстве случаев создание подложки (или рамки чертежа) начинается с чертежа Autocad. Обычно в каждом проекте есть мастер для границы чертежа. С этого и начнем.
  2. Откройте файл .dwg в ​​Autocad. Убедитесь, что граница расположена в правильных координатах (0, 0)
  3. Расчленить рисунок. Убедитесь, что все блоки взорваны.
  4. Загрузить следующие файлы .lisp
      1. pdmsback.lsp
      2. pdmsdraw.lsp
      3. pdmsgeom.lsp
      4. pdmsquit.lsp
      5. pdmssymb.lsp
      6. pdmsutil.lsp

    в папке C: \ AVEVA \ Plant \ PDMS12.0.SP6 \ AutoDraftACAD

  5. Введите команду Autocad: PDMS_SHEET
  6. Опция: Выберите все элементы, которые нужно преобразовать в основу / накладной лист PDMS :
  7. Выберите все элементы на чертеже и нажмите клавишу ВВОД
  8. Вариант
  9. : дюймов / <мм>
  10. Выберите подходящую единицу измерения или нажмите ENTER, чтобы выбрать единицу измерения по умолчанию в миллиметрах.
  11. Опция: Накладка / <Задняя сторона>
  12. Введите подложку или просто нажмите ENTER, чтобы создать подложку. Лист
  13. Опция: Имя библиотеки черновиков
  14. Введите имя библиотеки листов.например. PDMSMACRO_SHLB и нажмите ENTER.
  15. Опция: Название подложки
  16. Введите имя листа подложки. например. PDMSMACRO_SHLB / A0, а затем нажмите ENTER
  17. Параметр
  18. : Имя файла команды черновика
  19. Введите каталог или папку и имя файла, например. C: \ TEMP \ BACK.txt
  20. Откройте выходной файл в блокноте (C: \ TEMP \ BACK.txt)
  21. Убедитесь, что размер чертежа (РАЗМЕР X и Y) соответствует фактическому размеру чертежа. Измените размер, потому что иногда файл просто дает X 12.00 и Y 9.00
  22. Теперь откройте приложение PDMS Draft с помощью бесплатного пользователя
  23. Перейдите в Черновик à Администрирование à Библиотека листов
  24. Создайте библиотеку листов и назовите ее / PDMSMACRO_SHLB
  25. Создайте лист-основу и назовите его / PDMSMACRO_SHLB / A0
  26. Убедитесь, что CE находится в / PDMSMACRO_SHLB / A0
  27. Введите в командной строке $ M C: \ TEMP \ BACK. txt
  28. Готово.

Нравится:

Нравится Загрузка ...

Связанные

Теги: создание подложки pdms, подложка pdms autocad, чертеж границы pdms

Как создать a3 в чертеже autocad Бесплатная загрузка для Windows

52 Fabricant par défaut 4 462 Бесплатное ПО

Drawing for Children - это приложение для рисования, специально разработанное для детей.

ABC-Ware 24 Условно-бесплатное ПО

Простая в использовании программа с уроками рисования.

5 Рисование Ручной Работы 58 Условно-бесплатное ПО

Заставка показывает руку художника, рисующего животных, людей, машины и многое другое.

5 Программное обеспечение PY 326 Условно-бесплатное ПО

Визуальный инструмент для быстрого и простого создания веб-страниц.

6 ABC-Ware 184 Условно-бесплатное ПО

Программа для обучения маленьких детей рисованию.

2 e-PDFConverter Inc 859 Условно-бесплатное ПО

Это приложение позволяет конвертировать файлы doc в формат PDF.

1 SkySof Software Inc.175 Бесплатное ПО

Это мощная утилита для просмотра и печати файлов чертежей AutoCAD.

1 Autodesk 24 Бесплатное ПО

С помощью этого подключаемого модуля можно добавлять информацию о географическом местоположении в чертеж AutoCAD.

1 A-PDF Inc. 89 Условно-бесплатное ПО

A-PDF AutoCAD в PDF - это быстрая утилита, позволяющая выполнять пакетное преобразование.

50 Программное обеспечение Efofex 1,666 Условно-бесплатное ПО

Создавайте математические диаграммы для тестов, экзаменов, рабочих листов и презентаций.

2 1888softwaredownloads.com 114

Бесплатная и удобная программа для создания блок-схем, позволяющая быстро нарисовать индивидуальную блок-схему.

1 Xpress Software Inc. 18 Бесплатное ПО

расширенная автоматизация печати чертежей AutoCAD.

41 год Системы ACAD 361 Бесплатное ПО

CAD Version Converter позволяет конвертировать файлы чертежей AutoCAD (DWG и DXF) между разными....

South Fork Technologies, Inc. 4 Условно-бесплатное ПО

Приложение для проектирования, оценки и черчения стальных конструкций в AutoCAD для профессионалов в области металлообработки.

1 Перевод на Испанский 36 Условно-бесплатное ПО

TranslateCAD может извлекать переводимый текст из любого чертежа AutoCAD.

CAD Systems Unlimited, Inc. 8 Условно-бесплатное ПО

Преобразуйте отсканированные бумажные чертежи в формат чертежей AutoCAD!

STEFISKO.com 1 Условно-бесплатное ПО

Приложение для импорта файлов SKP (Google SketchUp) в чертеж AutoCAD.

СТЕФИСКО Условно-бесплатное ПО

Это программное обеспечение может экспортировать объекты чертежа AutoCAD в файл SKP (Google SketchUp).

2 AutoDWG 1,699 Условно-бесплатное ПО

DWGSee - это программа для просмотра, измерения и печати файлов чертежей AutoCAD (DWG / DXF).

10 Любой розыгрыш 2

Расширенная доска для рисования позволяет разработчику создавать онлайн-программы для рисования!

Как рисовать в Autocad

Эдинбургский КОЛЛЕДЖ ИСКУССТВЕННОЙ АРХИТЕКТУРЫ 3D-моделирование в AutoCAD - учебное упражнение Экран Графическая область Это часть экрана, на которой будет создан рисунок. Область командной строки

Дополнительная информация

Учебное пособие по AutoCAD 3D

Авторское право 2004 г. Учебное пособие по AutoCAD 3D. Автор: Кристен С. Курланд. AutoCAD является зарегистрированным товарным знаком Autodesk, Inc. Дополнительная информация

Расширенное моделирование поверхности

Этот образец главы предназначен только для ознакомления.Авторские права Goodheart-Willcox Co., Inc. Все права защищены. Глава Расширенные цели обучения моделированию После завершения этой главы вы сможете

Дополнительная информация

10. СОВЕТЫ ПО ТЕРМИЧЕСКОМУ ЧЕРТЕЖУ

10. СОВЕТЫ ПО ТЕРМИЧЕСКОМУ ЧЕРТЕЖУ 10.1. Советы по рисованию Руководство пользователя THERM подробно описывает, как рисовать поперечные сечения в THERM. В этом разделе руководства NFRC Simualation Training Manual представлены некоторые дополнительные

Дополнительная информация

Datum> Кривая KIM, ME, NIU

Datum> Curve Intersect Сначала создайте хотя бы одно сшивание на поверхности модели.Элемент> Поверхность (> Создать)> Копировать (не использовать смещение, которое создает поверхность вне твердой поверхности даже с нулевым смещением)

Дополнительная информация

Проект YouthQuest Quick Key FOB

Проект YouthQuest Quick Key FOB Этот проект предназначен для демонстрации того, как использовать приложение для 3D-дизайна Moment of inspiration для создания пользовательского брелка для печати на 3D-принтере Cube3. Скачивание

Дополнительная информация

Создание собственных 3D-моделей

14 Создание ваших собственных 3D-моделей DAZ 3D имеет обширную растущую библиотеку 3D-моделей, но бывают случаи, когда вы не можете найти то, что хотите, или можете просто захотеть создать свою собственную модель. В любом случае

Дополнительная информация

Подготовка рисунка травления

Подготовка рисунка для травления Введение Большинство компаний, занимающихся травлением, предпочитают, чтобы вы предоставляли рисунок для вашего проекта в виде компьютерного файла. В то время как некоторые по-прежнему принимают нарисованные или напечатанные произведения искусства, это

. Дополнительная информация

Руководство по началу работы, 2013 г.

Руководство по началу работы, 2013 г. Содержание этого руководства и сопровождающие его упражнения были созданы Nemetschek Vectorworks, Inc.Руководство по началу работы с основами Vectorworks Создано с использованием: Vectorworks

Дополнительная информация

Учебник по крышам. Глава 3:

Глава 3: Учебное пособие по крышам Большая часть учебного пособия по крышам описывает некоторые общие стили крыш, которые могут быть созданы с использованием настроек в диалоговом окне «Спецификация стен» и могут быть выполнены независимо от других

. Дополнительная информация

Учебные пособия по AutoCAD 3D

Учебные пособия по AutoCAD 2013 по 3D Кристен С.Kurland C o p y r i g h t 2 0 1 2 AutoCAD является зарегистрированным товарным знаком Autodesk, Inc. - 1 - AutoCAD 3D Глава 1 3D-интерфейс - 2 - 1.1 Запустите AutoCAD 1. Выберите

Дополнительная информация

Связь 3.2. Руководство пользователя

Руководство пользователя Linkage 3.2 Дэвид Ректор Среда, 6 апреля 2016 г. Содержание Содержание ... 2 Установка ... 3 Запуск программы Linkage ... 3 Учебное пособие по простому механизму ... 5 Операции с мышью...

Дополнительная информация

Общественный колледж Канкаки

Префикс и номер курса муниципального колледжа Канкаки: DRFT 2134 Название курса: AutoCAD III Семестр: осень 2014 Кредитные часы: 4 Лекционные часы: 2,5 Лабораторные часы: 3 Описание каталога: Предварительное условие: DRFT 2114,

Дополнительная информация

10. 0-2. Конечно-элементное моделирование

Что нового в FEMAP FEMAP 10.0 и 10.0.1 включают улучшения и новые функции: Пользовательский интерфейс на странице 3 Создание сетки на странице 23 Ассоциативность сетки на странице 33 Свойства на странице 33 Функции на странице 35

Дополнительная информация

Объемы революции

Математика. Тома революции. Об этом уроке Этот урок предоставляет студентам физический метод для визуализации трехмерных тел и особую процедуру для создания эскизов твердого тела вращения.Студенты

Дополнительная информация

Как создать рамку вида в 3D

4 декабря 2008 г. - 10: 00–11: 30. Зал: Palazzo O-P (5-й) Секреты резки листов чертежей и профилей в AutoCAD Civil 3D Мишель Расмуссен, инженер по приложениям, IMAGINiT Technologies CV304-1P В этом

Дополнительная информация

Отрезки, лучи и линии

ГЛАВНАЯ ССЫЛКА Сегменты линии, лучи и семейство линий Примечание Помогите ребенку сопоставить каждое имя, указанное ниже, с правильным рисунком линии, луча или сегмента линии. Затем понаблюдайте, как ваш ребенок рисует линейкой

. Дополнительная информация

Глоссарий по алгебре и геометрии. Угол 90

lgebra Геометрия Глоссарий 1) острый угол угол меньше 90 острый угол 90 угол 2) острый треугольник треугольник, все углы которого меньше 90 3) смежные углы, углы, имеющие общий отрезок Пример:

Дополнительная информация

ClarisWorks 5.0. Графика

ClarisWorks 5.0 Графика Уровень 1 Учебное руководство ПРОЕКТ Учебной технологии Страница 1 Содержание Цели ... Страница 3 Описание и организация курса ... Страница 4 Требования к технологии ... Страница

Дополнительная информация

Генеративный оптимизатор формы

CATIA V5 Training Foils Generative Shape Optimizer Версия 5, выпуск от 19 января 2009 г. EDU_CAT_EN_GSO_FI_V5R19 1 Об этом курсе Цели курса По завершении курса вы узнаете:

Дополнительная информация

Введение в компьютерную графику

Введение в компьютерную графику Торстен Мёллер TASC 8021 778-782-2215 torsten @ sfu. ca www.cs.sfu.ca/~torsten Сегодня Что такое компьютерная графика? Содержание этого курса Syllabus Обзор тем курса

Дополнительная информация

Введение в CATIA V5

Введение в CATIA V5 Release 16 (практический учебный подход) Кирсти Плантенберг, Детройтский университет Mercy, SDC ПУБЛИКАЦИИ Schroff Development Corporation www.schroff.com www.schroff-europe.com

Дополнительная информация

Геометрия и измерения

Студент сможет: Геометрия и измерение 1.Продемонстрировать понимание принципов геометрии и измерения и операций с использованием измерений. Использовать американскую систему измерения для

. Дополнительная информация

Базовое руководство по AutoSketch

Базовая инструкция по AutoSketch для студентов Skf-Manual.doc из 3 Содержание ОСНОВНОЕ РУКОВОДСТВО ПО АВТОСКЕТЧУ . .. ИНСТРУКЦИЯ ДЛЯ УЧАЩИХСЯ ... ОСНОВНАЯ ИНСТРУКЦИЯ ПО АВТОСКЕТЧУ ... 3 РАЗМЕЩЕНИЕ ЭКРАНА ... 3 ПОЛОСКА МЕНЮ ... 3 ФАЙЛ

Дополнительная информация

Введение в электронные таблицы Excel

Введение в электронные таблицы Excel Каковы цели этого документа? Цели документа: 1.Ознакомить вас с тем, что такое электронная таблица, как она работает и каковы ее возможности; 2. Использование

Дополнительная информация

Моделирование криволинейных поверхностей

Моделирование цилиндрических и криволинейных теоретических представлений контурных линий цилиндров Экструдированные поверхности Поворотные поверхности и вырезы Форма профиля Ось вращения Поверхности по траектории и вырезы Форма профиля Кривые траектории

Дополнительная информация

Алголаб Фото Вектор

Введение в Algolab Photo Vector: для чего клиенты используют Photo Vector? Photo Vector (PV) - удобный инструмент для дизайнеров, позволяющий создавать, очищать, вносить быстрые исправления, редактировать дизайны с последующим преобразованием или без него

Дополнительная информация

Что нового в DataCAD 16?

Что нового в DataCAD 16? Новые функции DataCAD 16 сочетают в себе повышение производительности 2D, инструменты 3D-моделирования, изменения в Sun Shader и набор программных оптимизаций, которые помогают сделать DataCAD

Дополнительная информация .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
