Создание и изменение листов
| Понятие | Процедура | Краткий справочник |
В диспетчере подшивок предусмотрено несколько вариантов создания листов и добавления видов с помощью контекстного меню или одной из кнопок вкладок. Изменение листа должно всегда проводиться из открытой подшивки.
Далее
представлено описание часто выполняемых операций с листами. Доступ
к командам можно получить с помощью контекстного меню для элемента
в области структуры.
Создание блоков-идентификаторов и блоков меток (дополнительно)
При создании блока, который будет использоваться как блок-идентификатор или блок метки, можно использовать поле заменителя для отображения такой информации, как название вида или номер листа. Блок-идентификатор или блок метки необходимо определить в файле DWG или DWT, указанном в диалоговом окне «Свойства подшивки». В дальнейшем блок-идентификатор или блок метки можно вставить с помощью контекстных меню на вкладке «Виды листов» Диспетчера подшивок.
Для отображения в поле правильной информации о виде или листах, на которых в дальнейшем оно будет размещено, при определении блока поле должно быть включено в атрибут блока, а не в текст. Для определения атрибута блока вставить в качестве значения поле заменитель, выберите параметр «Установленный» и задать метку.
ПримечаниеПри
создании пользовательских меток и блоков-идентификаторов во
избежание выдачи запросов при размещении этих блоков на чертеже, в
описании атрибутов необходимо установить стандартные
параметры.
Дополнительную информацию о полях см. в разделе Вставка полей.
Размещение вида на листе (дополнительно)
Диспетчер подшивок автоматизирует и облегчает процесс добавления видов на листы подшивки. Вид на листе, называемый видом листа, состоит из нескольких согласованных объектов: внешней ссылки или геометрического объекта в пространстве модели, видового экрана листа и именованного вида в пространстве листа.
При помещении вида листа на лист все слои текущего чертежа (включая слой 0) замораживаются в новом видовом экране, созданном видом. Слои отображаются в замороженном виде в столбце «Замороженный на ВЭ» Диспетчера свойств слоев.
Для удаления вида листа из листа подшивки можно удалить видовой экран листа. Однако для удаления всех неиспользуемых элементов необходимо отсоединить внешнюю ссылку и удалить именованный вид пространства листа.
ПримечаниеПроще всего удалить вид листа сразу же после его размещения с помощью команды ОТМЕНИТЬ.
См.
также
Создание многовидовых чертежей (в пространстве листа)
- Добавление дополнительных сведений для листов и подшивок
- Организация подшивки
Работа с листами и просмотр файлов AutoCAD TrueView
Работа с Листами в AutoCAD (Автокад)
В AutoCAD предусмотрено два рабочих пространства для работы с чертежами.
Это пространство “Модель” и “Лист”. Все построения производятся в модели. А пространство листа в AutoCAD используется для компоновки чертежа перед выводом на печать.
При этом удобно чертить в пространстве модели все объекты с масштабом 1:1, а уже на листах масштабировать и оформлять чертеж. Тут есть, конечно, свои особенности. Но мы их рассмотрим в другом уроке. Если вы не умеете выполнять простейшие построение в Модели, то ознакомьтесь с комплектом уроков по Автокад на данном сайте.
Переход на лист осуществляется с помощью закладок под графической зоной чертежа. Можно создавать несколько листов с разными компоновками. Но по умолчанию их всегда создано два – это Лист 1 и Лист 2.
Работа с листами в автокад (autocad)

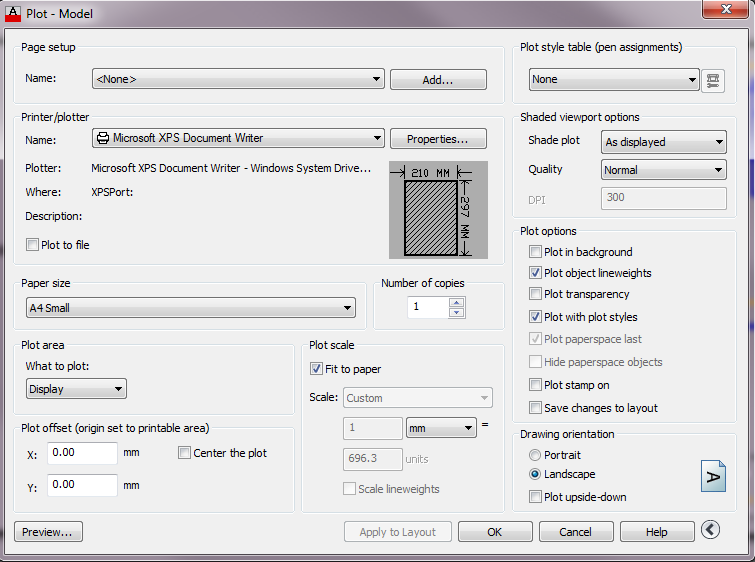

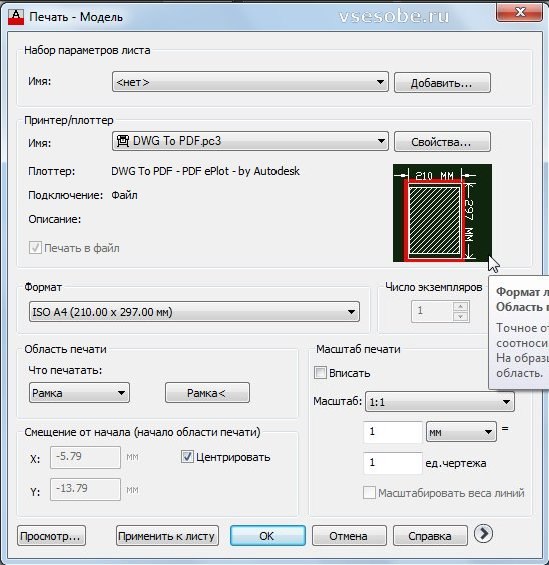

При переходе на одну из вкладок листов, как правило, появляется диалоговое окно Диспетчер наборов параметров листов. Служит как раз для настройки листов перед выводом на печать.
Закройте его пока, мы его рассмотрим в следующем уроке.

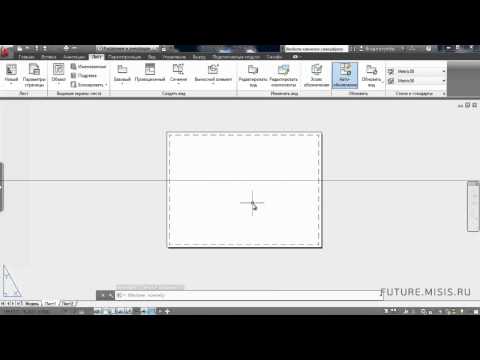

Теперь перед нами белый лист с пунктирной рамкой и прямоугольник, в котором находится наш чертеж.
Так вот… Белый лист – это наш лист бумаги, на котором все будет выводиться на печать. Пунктирная рамка задает видимую область печати. Прямоугольник с чертежом внутри – это видовой экран.
Лист с областью печати в виде пунктирной рамки и видовым экраномВидовой экран — это своего рода зафиксированный вид чертежа или его части из пространства модели. Причем можно зафиксировать разные виды одних и тех же объектов, например, план этажа с несущими стенами и перегородками или план этажа только с несущими стенами. Эти виды можно расположить на одном листе или на разных. Это очень жирный плюс в использовании листов в AutoCAD.
По умолчанию на листе уже создан один видовой экран. И чертеж из пространства модели представлен в нем в произвольном масштабе.
Сам прямоугольник видового экрана можно увеличивать или растягивать с помощью ручек.
А затем выбирать масштаб, с которым должен быть представлен чертеж на листе. Для этого выделяем видовой экран и задаем нужный масштаб. Я для своего примера возьму 1:100.
Выделение видового экрана и задание нужного масштаба
Слой, в котором расположен прямоугольник видового экрана, можно сделать непечатаемым. При этом сама рамка останется видимой на листе, но при печати на бумаге она не будет видна. Для этого создайте новый слой с именем, например, ВЭ. И нажмите на иконку печати в Диспетчере свойств слоев.
Делаем слой с видовым экраном непечатаемым
На листе удобно вначале размещать рамку со штампом, заполнять штамп, делать какие-то надписи. Затем вписывать чертеж с нужным масштабом посредством видовых экранов.
Если надо на этом же листе показать какой-то узел объекта, то нет смыла его прочерчивать в модели еще раз с укрупненным масштабом. Достаточно просто создать еще один видовой экран и вывести на нем этот узел с другим масштабом.
Правда, тут возникнут некоторые трудности с так называемыми внемасштабными элементами. Это текст, типы линий, штриховки, размеры и т.д. Но об этом в следующей части статьи про работу с листами в AutoCAD.
Вот мой пример с чертежом на листе. Рамку я взял из СПДС модуля, который можно скачать и установить с сайта Autodesk.
Лист с чертежом и укрупненной частью
Еще одно удобное использование видовых экранов на листе – это возможность заморозки отдельных слоев.
Заходим в видовой экран. Для этого производим двойной щелчок левой кнопки мыши внутри рамки видового экрана. Она выделяется жирной линией.
И теперь здесь можно редактировать объект.
Т.е. в данный момент Вы находитесь в пространстве модели. Для удобства можно развернуть границу видового экрана на все рабочее пространство. Для этого нажмите на панели состояния кнопку «Развернуть ВЭкран». Для возврата к листу нажмите кнопку «Свернуть ВЭкран».
Развернуть границу видового экрана на все рабочее пространство
Нам надо заморозить некоторые из слоев.
Например, внутренние перегородки. Нажимаем на значок заморозки слоя. И слой как бы исчезает. Но он исчезает только в активном видовом экране. В новом же экране он будет уже виден.
Заморозка слоя на текущем видовом экране
А как же создать новый лист в AutoCAD?Наведите курсор мыши на вкладку, например, листа 1. И нажмите правой кнопкой мыши. Откроется меню работы с листами. Здесь выберите пункт Новый лист. Укажите имя Листа и нажмите “Enter”.
Создание нового листа в AutoCAD также можно произвести, введя команду РЛИСТ.
Появится запрос в коммандной строке: «Введите параметр для листа [Копировать/Удалить/Новый/Шаблон/Переименовать/Сохранить/усТановить/?] <установить>».
В ответ на него укажите ключевую букву вызова нужной опции команды РЛИСТ.
Создание нового листа в AutoCAD
Таким образом, Вы можете копировать, удалять, переименовывать листы.
Теперь Вы знаете, как создать новый лист в AutoCAD.
А также можете сохранить лист с настроенными параметрами, как шаблон, и затем применять его в дальнейшей работе.
Просмотр файлов AutoCAD TrueView
Просмотр файлов Автокад иногда вызывает массу проблем из-за несоответствия версий программы. Особенно если приходится работать с большим количеством документов. Все эти проблемы легко решить с помощью так называемых «просмотрщиков» (cad viewer).
AutoCAD viewer – это возможность не только просматривать и распечатывать чертежи в формате *.dwg, если на вашем компьютере нет Автокада, но и конвертировать их в более ранние версии программы.
Просмотрщик Автокад. Free CAD ViewerПросмотр Автокад файлов (форматы *.dwg, *.dwf) возможен без самой программы AutoCAD. Для этого нужно установить один из просмотрщиков. Рассмотрим на примере программы Autodesk DWG TrueView 2015.
Скачать free AutoCAD Viewer можно абсолютно бесплатно непосредственно с официального сайта Autodesk.
Интерфейс AutoCAD DWG Viewer очень напоминает сам Автокад и для пользователя будет интуитивно понятен: в самом верху располагается лента-палитра, на которой собраны все необходимые инструменты для печати, навигации, конвертирования и просмотра файлов. Самую большую площадь занимает чертеж, ну а внизу программы расположена привычная нам командная строка (см. рис.).
AutoCAD drawing Viewer
Autodesk AutoCAD Viewer – отличное решение многих проблем, которые связаны с сохранностью проектных данных самого распространенного формата. Помимо просмотра и публикации можно выполнять точное измерение площадей и расстояний на чертежах благодаря объектным привязкам.
AutoCAD file Viewer позволяет так же преобразовывать комплекты чертежей из новых версий Автокада в более старые и, соответственно, наоборот (благодаря функции TrueConvert).
Таким образом, AutoCAD Viewer – это удобный обмен чертежами в формате *.dwg между разными разработчиками. При этом обеспечивается точность и сохранность исходных данных в проекте.
Установите данный просмотрщик (download AutoCAD Viewer) и убедитесь в этом сами!Источник данного материала:
http://autocad-specialist.ru
Создание пустого пространства в шаблонах подшивки в AutoCAD и Civil 3D
Что я имею в виду под созданием пустого или неразрывного пространства с использованием поля в AutoCAD? Ввод данных с помощью полей в AutoCAD — это чрезвычайно эффективный способ соединения данных и обеспечения их согласованности во всем проекте, особенно при использовании Диспетчера подшивок. На моем курсе в Autodesk University 2020 мы изучили Полное руководство по диспетчеру подшивок. Этот класс представлял собой практическую работу с 15 упражнениями, и одно из них заключалось в вводе пользовательских данных листа в наш шаблон набора листов.
В текстовой обработке и цифровом наборе неразрывный пробел, также называемый неразрывным пробелом, неразрывным пробелом, жестким пробелом или фиксированным пробелом, представляет собой символ пробела, который предотвращает автоматический разрыв строки в его позиции.
В SSM вы можете вставить неразрывный пробел, который даст вам возможность получить более чистый вывод, вставив пустое поле.
Мы собираемся просмотреть упражнение 4 из моего класса с набором листов и видео о неразрывном пробеле. Имейте в виду, что некоторые виртуальные компьютеры не позволяют вводить неразрывное пространство, но мы смогли использовать %% или %%U для получения того же эффекта. Вы можете выполнять эту же функцию со стандартной основной надписью компании, чтобы обеспечить согласованность ваших дизайн-проектов.
Запустите AutoCAD и откройте набор листов, который уже содержит лист в наборе.
Если вы следите за классом Autodesk, откройте лит.0003
Щелкните правой кнопкой мыши проект подшивки, затем выберите свойства во всплывающем меню.
Выберите «Редактировать пользовательские свойства» в левом нижнем углу диалогового окна.
Для этой задачи мы добавим пользовательские свойства листа. Мы собираемся отредактировать пользовательские свойства листа, добавив 01-Нарисовано и 02-Проверено. Почему 01 и 02? AutoCAD отсортирует эти поля в алфавитном порядке, и в нашей основной надписи мы хотим сначала ввести нарисованное, а затем проверенное. Для этого используйте последовательность нумерации, чтобы сохранить организованность.
В области, подчеркнутой выше в КРАСНЫЙ , вы можете ввести неразрывный пробел вместо слова ЗНАЧЕНИЕ. Если вы оставите эту область пустой, вы можете подумать, что получите пустое место, вместо этого вы получите 4 пунктирные линии, которые будут напечатаны в основной надписи. Чтобы ввести пустое пространство, вы можете использовать %% или %%U , которые включают пустое поле, но мы собираемся использовать комбинацию клавиш или ALT + 0160 для пустого поля.
Хотя я нахожу %%U и %% полезными, поскольку вы можете видеть символы, я нашел много людей, которые предпочитают пустое пространство.
Ключ состоит в том, чтобы нажать и удерживать клавишу ALT, пока вы вводите 0160. Код 0160 вставит неразрывный пробел и будет отображаться пустым при построении, как показано ниже. Вам нужна клавиатура с цифровой панелью для выполнения этой функции. Видео ниже покажет вам, как добавить эти настраиваемые поля с помощью Диспетчера подшивок и неразрывного пробела.
Мой друг Джефф Бартелс написал об этой же теме в блоге Civil Immersion, только используя %% в качестве пробела. Оба способа будут работать эффективно, но я хотел написать о переменной ALT + 0160 , так как мы рассмотрели ее в классе Autodesk University 2020. информация от Джеффа, Джерри и Алана.
Хорошего отдыха в выходные, где бы вы ни находились…..до следующего месяца….Сэм
Нравится:
Нравится Загрузка…
Макет в AutoCAD | Как создать новый макет в AutoCAD?
AutoCAD — известная и популярная программа автоматизированного проектирования, используемая архитекторами, дизайнерами интерьеров, инженерами и графическими дизайнерами. Программа разработана и продается самой компанией Autodesk. AutoCAD используется для создания чертежей, карт, указателей направления дороги, чертежей и других 2D-моделей. Программное обеспечение поддерживает язык API для модификации и установки. Это .NET, ObjectARX, Visual LISP и другие. Помимо AutoCAD, у нас также есть AutoCAD Advance Steel, AutoCAD Civil 3D, AutoCAD Electrical, AutoCAD Map3D и многие другие программы. Окна просмотра были представлены в AutoCAD раньше, чем появилась опция «Макет».
Что такое макет в AutoCAD?
- В основном макет в AutoCAD представляет собой двухмерное пространство, где пользователь может определить размер чертежной доски и редактировать основную надпись, а также просматривать несколько сцен объекта одновременно.
- В AutoCAD пользователю доступно создание чертежа с использованием двух типов пространств. Пространство модели и пространство компоновки. Пространство модели состоит из трехмерных объектов, созданных пользователем. Чтобы просмотреть его в двумерной структуре, пользователь должен будет использовать вкладку «Макет».
- Эту вкладку компоновки можно использовать для просмотра различных 2D-видов 3D-объекта, созданного пользователем в пространстве модели. Кроме того, пользователь может добавлять в макет любое количество видов и изменять размер листа. Пространство макета также известно как пространство листа и обычно используется для указания второстепенных деталей создаваемой модели. Макет никогда не может быть трехмерным, так как он упоминается только как бумага, которая показывает и редактирует различные элементы модели в соответствии с требованиями пользователя.
- Вначале пользователь начинает работать в пространстве модели, то есть в трехмерном пространстве для рисования объектов.
- Некоторыми важными командами, используемыми в AutoCAD для создания макетов, являются PLOT, VPORTS, LAYOUT, MODEL, VPMIN, PAGESETUP и другие.
Создание макета в AutoCAD
Ниже приведены шаги по созданию макета в Autocad.
Шаг 1: Чтобы начать новый проект, откройте AutoCAD.
Шаг 2: Нажмите новую кнопку в левом углу интерфейса.
Шаг 3: Мы увидим диалоговое окно под названием шаблоны, которое откроется. Выберите любой шаблон из списка в поле.+
Как только мы выберем шаблон, экран станет активным.
Мы можем видеть опции MODEL, LAYOUT 1, LAYOUT 2 в нижней части интерфейса на экране.
Шаг 4: Чтобы создать 3D-объект, оставайтесь только в пространстве МОДЕЛИ. Нажмите на инструмент «Круг» на панели рисования и создайте круг, как показано на изображении ниже.
Шаг 5: Теперь щелкните инструмент полилинии и создайте случайный объект, как показано на рисунке ниже.
Шаг 6: Теперь мы видим макет 1 и макет 2 внизу страницы. Чтобы добавить макет, либо нажмите на знак +, прикрепленный в конце. Или щелкните правой кнопкой мыши макет 2 и выберите «Новый макет».
Шаг 7: Будет добавлен новый макет 3. Переименуйте Layout 3 в Final Layout, щелкнув его правой кнопкой мыши.
Модели, созданные в пространстве модели, также будут отображаться в пространстве макета. Но это будет видно пользователю как рисунок.
Шаг 8: Чтобы настроить размер страницы, щелкните правой кнопкой мыши окончательный макет и выберите МЕНЕДЖЕР НАСТРОЙКИ СТРАНИЦЫ.
См. изменения на изображении ниже.
Измените настройку и свойства в диалоговом окне. Точно так же мы можем редактировать другие пространства макета, а также изменять и добавлять название заголовка.
Настройка страницы необходима для просмотра различных видов созданной 3D-модели.
Вкладка «Макет», представленная в программном обеспечении, является очень полезной функцией и в основном используется пользователями для различных целей. Вкладка макета легко управляема, и мы также можем использовать масштабирование аннотаций в основном в пространстве макета. Кроме того, вкладка макета используется для модификации и изменения стилей объекта. После создания модели становится очень сложно придать размеры и стили объекту. Это может быть легко достигнуто с использованием пространства макета в программном обеспечении.
Заключение
Это похоже на создание чего-либо на Максе; мы видим то же самое, используя разные окна просмотра для настройки и изменения дизайна объекта.
