Для начала: что можно почитать
http://electronix.ru/forum/index.php?showtopic=43659&st=47
http://www.rodnik.ru/product/sapr/literature/altium_designer/spisok/
http://www.eurointech.ru/index.sema?a=pages&id=27
http://tech-e.ru/author_art.php?author=Пранович
Знакомство с программой Altium Designer 6: http://www.soel.ru/issues/?id=343865

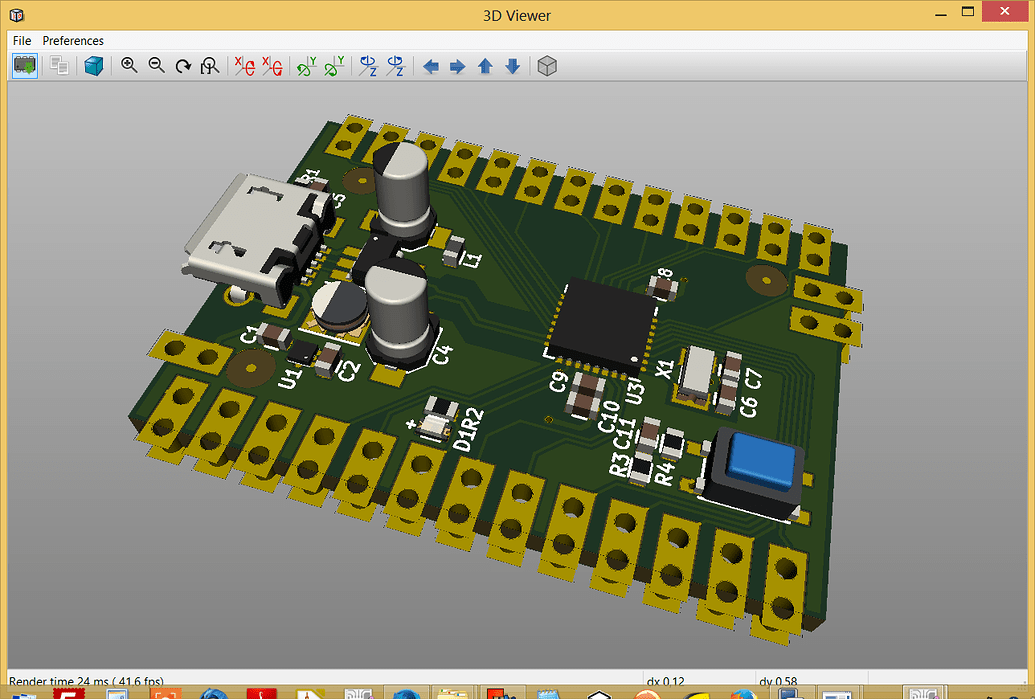

Где скачать готовые 3D-модели компонентов?
http://electronix.ru/forum/index.php?showtopic=12227
http://www.3dcontentcentral.com/
http://cad-design. ru/downloads/library.html

http://www.tracepartsonline.net/

2.6 Вопрос: Как добавить ссылку на документацию для компонента?
Сколько документов можно подключить?
Ответ: Для основной подсказки используется параметр HelpURL. Это может быть ссылка на любой документ, который можно открыть в АД, включая PDF, HTML и простой текстовый документ. (PDF открываются во внешнем просмотрщике Adobe Reader). При этом подсказка будет вызываться при нажатии клавиши F1, когда курсор наведен на компонент. Кроме того в контекстном меню компонента появляется Reference -> Help
Для дополнительных документов используются пары параметров ComponentLink:
ComponentLink<n>Description
ComponentLink<n>URL
Появляются там же: Reference-> [ComponentLink<n>Description]
<n> — порядковый номер документа. Можно подключить несколько. Максимальное количество не указано.

Например:
ComponentLink1Description = Embedded &Tools
ComponentLink1URL = Embedded_Tools.

pdf

появится Reference -> Embedded Tools
при этом ‘T’ — будет «горячей клавишей».

Что касается расположения файлов, возможны:
— абсолютный путь
— относительный путь от папки Help программы (например «C:\Program Files\Altium Designer Summer 09\Help\»). При этом, если используется относительный путь, то нужно применять прямые слэши ‘/’, а не обратные ‘\’.
Ссылка:

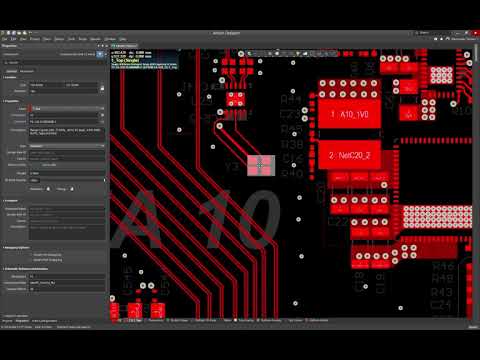

4.34 Вопрос: Как в редакторе платы вызвать окно со списком компонентов? Чтобы выбрать компонент по десигнатору или номиналу или описанию (например, С39) в списке и этот компонент отобразился на плате в центре видимого поля.
Ответ: По умолчанию это окно уже активно: закладка PCB появляется рядом с закладкой Projects при открытии файла PcbDoc.
Если оно было закрыто, то, чтобы активировать: View -> Workspace Panels -> PCB -> PCB

В верхнем выпадающем списке выбрать Components.

Ниже выбрать группу компонентов (например, ).
Ниже появится список компонентов.

Способ реакции на выбор определяется галочками:
[X] Select — выделить на плате
[X] Zoom — масштаб на выбранный компонент
[X] Clear Existing — при выборе все предыдущее выделение снимается

и выпадающим списком: Normal/Mask/Dim —
Normal — Обычный режим, компонент никак не выделяется
Mask — Все, кроме выбранного компонента, маскируются
Dim — Выбранный компонент подсвечивается

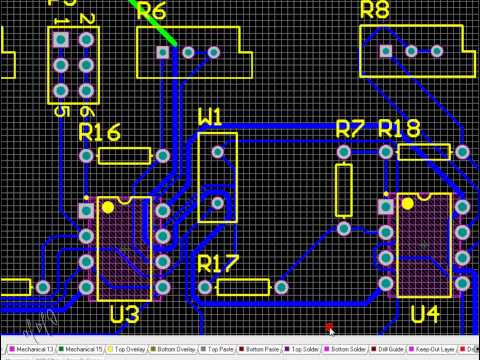

4.51 Вопрос: Как настроить количество и параметры сигнальных слоёв в плате?
Ответ: Design -> Layer Stack Manager
В исходном состоянии определены два внешних слоя. Кроме списка слоёв, здесь определяются параметры, необходимые для расчёта волнового сопротивления.
Layer Pairs — порядок следования слоёв изолятора Core и Prepreg.

Top/Bottom Dielectric — учёт толщины паяльной в расчётах.
Add Layer — добавляет сигнальный слой ниже выбранного, если возможно. Для срабатывания нужно выбрать слой из существующих.
Add Plane — добавляет слой питания.
Move Up/Down — перемещает слои.
Delete — удаляет слои. Внешние слои (Top и Bottom) удалить нельзя. Для создания односторонней платы достаточно запретить разводку на нижнем слое.
Properties … — свойства слоя: имя, толщина меди (для сигнального), тип материала и диэлектическая проницаемость (для препрега).
Configure Drill Pairs… — настройки парных слоёв для сверловки, для задания слепых и глухих отверстий.
Impedance Calculation… — формулы для расчёта волновых сопротивлений для разных конфигураций линий связи (полосковая/микрополосковая).
Place Stackup Legend — добавляет на текущий слой табличку с описанием стека слоёв.
4.52 Вопрос: Как добавить механический слой?
Ответ: Design->Board Layers And Colors (L) Что бы добавить новый механический слой необходимо под списком механических слоёв снять галку Only show enabled mechanical Layers и поставить галочки Enable напротив нужных слоёв.

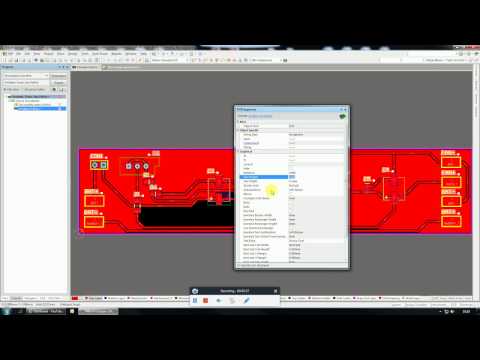

4.53 Вопрос: Как провести дорожку поверх полигона?
Ответ: Можно отключить проверку правил при интерактивной трассировке
DXP -> Preferences -> PCB Editor -> Routing Conflict Resolution -> Ignore Obstacles и
DXP -> Preferences -> PCB Editor -> Routing Conflict Resolution -> Current Mode -> Ignore Obstacles — текущий режим также можно выбрать в процессе трассировки клавишей

Shift+R.
Но неудобно производить трассировку, если не видно дорожек на фоне полигонов. Более целесообразным будет отключить отображение полигонов. (см. 4.41 Как скрыть и отобразить полигон?)

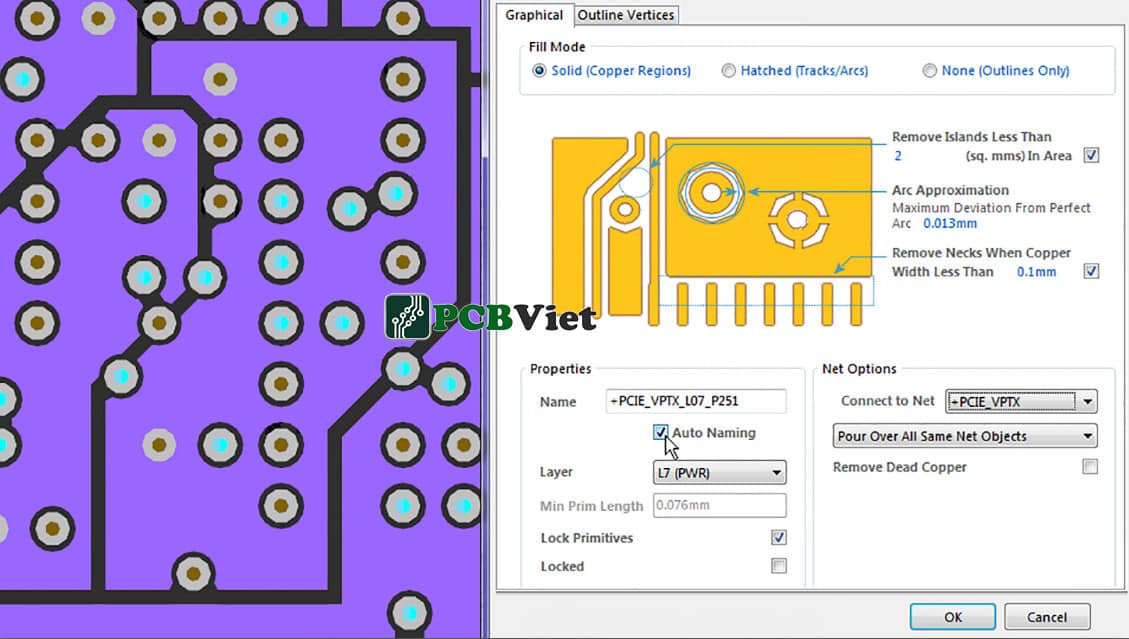

4.54 Вопрос: Есть несколько перекрывающихся полигонов. Как определить порядок их отрисовки?
Ответ: Порядок отрисовки полигонов можно определить в менеджере Tools -> Polygon Pours -> Polygon Manager.

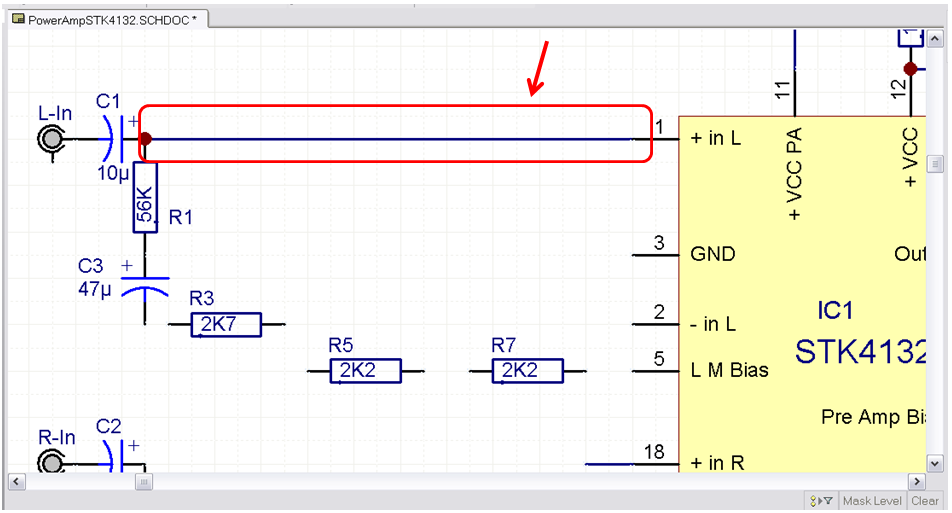

4.55 Вопрос: Как выделить полностью одну дорожку?
Ответ: Select -> Connected Copper (Ctrl+H) или Select -> Phisical Connection — выделяет соединённые элементы топологии.
Select -> Net Выделяет элементы одной цепи, даже если они не соединены физически.
Чтобы выделить несколько дорожек, надо при выделении зажать клавишу Shift

.
Чтобы выйти из режима выделения, надо нажать клавишу Esc.
4.56 Вопрос: Как импортировать разводку платы из Gerber?
Ответ: Создаём новый CAM файл и жмём File -> Import -> Quick Load. В появившемся диалоге выбрать директорию, где лежат герберы и сверловка.
Если был файл сверловки, то появится диалог настройки импорта сверловки.
В панели CAMtastic -> Cam Editor выставить произвольные цвета слоёв.
В меню Tables -> Layers Order выставить номера сигнальных слоёв (1 — top и далее по списку до N — bottom). При необходимости в Tables -> Layers Sets выставить связи слоёв сверловки с сигнальными слоями и плейнами.
Далее вызвать Tools -> Netlist -> Extract и на основе указанной выше информации CAM-редактор объединит дорожки в цепи. Информация о найденных цепях отобразится в списке Nets боковой панели CAMtastic->Cam Editor.
После этого действия разблокируется пункт File -> Export -> Export to PCB.
4.57 Вопрос: Создал правило при помощи Мастера (Wizard’а). Приоритет увеличил до максимального. А оно не выполняется? В чем дело, я же не сам придумал условия, мне их Мастер подсказал?
Ответ: При создании правил пользователь должен самостоятельно отслеживать выполнимость условий. Мастер не проверяет корректность создаваемых правил.
4.58 Вопрос: Как назначать пары механических слоёв?
Ответ: Для начала надо открыть Design -> Board Layers & Colors (Горячая клавиша L)
Далее, в нижней левой части окна есть две кнопки: «2D Color Profiles» и «Layer Pairs…»
Щёлкните по «Layer Pairs…». В открывшемся окне увидите список из двух колонок: First Layer и Second Layer. В исходном состоянии список пуст.
Кнопками Add, Delete, Mechanical Pair Properties можно назначать, удалять, изменять пары механических слоёв.
Внимание!Парность слоёв можно устанавливать только в режиме редактора плат (PCB). В библиотеке посадочных мест PCBLib это возможность недоступна. Соответствующая кнопка видна, но заблокирована.
4.59 Вопрос: Как экспортировать контур платы в P-CAD?
Ответ: В P-CAD, в отличие от Altium Designer, требуется, чтобы контур платы был нарисован линиями (примитивами). Для формирования контура надо вызвать команду Design -> Board Shape -> Create Primitives From Board Shape.
Внимание!Переходы от одной системы к другой, конечно, позволяют сохранить топологию, но возможно возникновение артефактов. При этом Altium Designer обладает существенно большим функционалом. Да и для производства многие изготовители давно принимают файлы Gerber. Поэтому, советую сосредоточится на изучении возможностей AD, вместо попыток перенести проект в старую среду разработки.
5. Вывод информации:

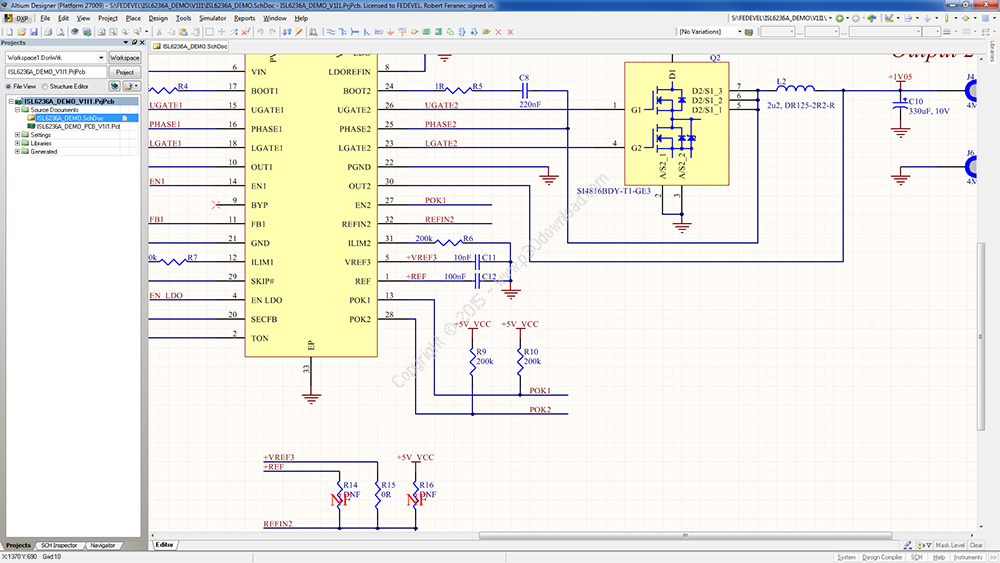

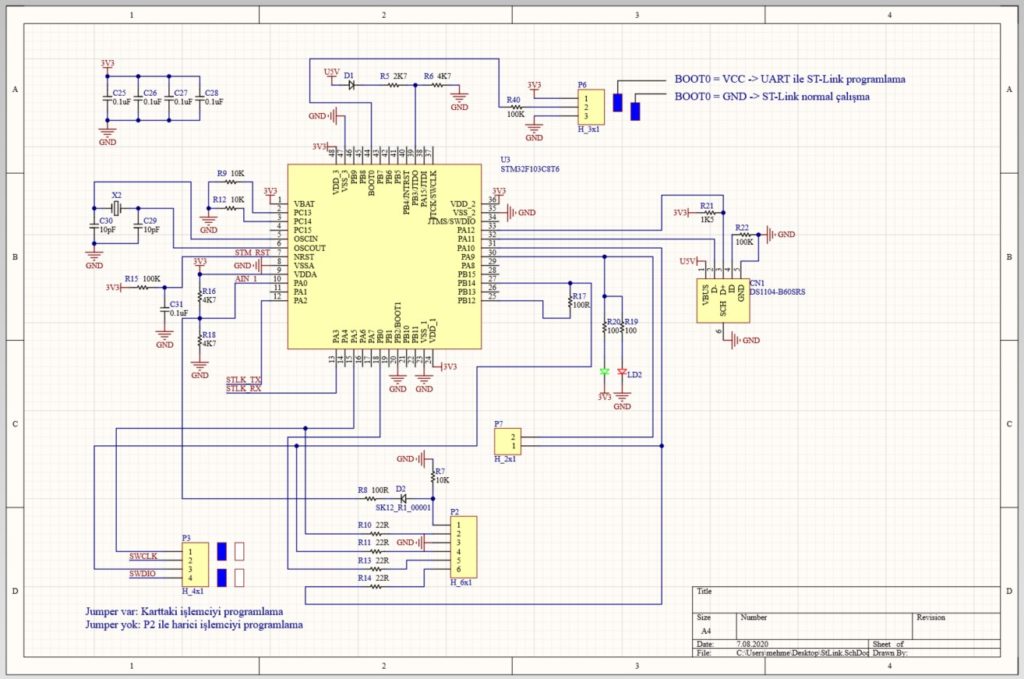

5.1 Вопрос: Как избежать двойной рамки при распечатывании принципиальной схемы? Как распечатать по ГОСТу без внешней рамки (5+5+5+20)?
Ответ: Снимите флаг Design -> Document Options -> Sheet options -> Show Borders
5. 2 Вопрос: Как сформировать файлы для заказа печатной платы (ПП)?
Ответ: Приблизительная последовательность действий:

Изменения в Версии 1.05.1:
Добавлено 1.30
Добавлено 4.57-4.59

Изменения в Версии 1.05.0:
Исправлено 1.20, 1.21
Удалено 1.22 (объединено с 1.2)
Добавлено 1.22-1.29
Исправлено 3.17

Добавлено 3.30-3.35
Исправлено 4.33
Добавлено 4.51-4.56

Изменения в Версии 1.04.7:
Добавлены ссылки на библиотеки 3D-моделей
Добавлено 1.22
Добавлено 3.27-3.29
Добавлено 4.39-4.50
Исправлено 5.6

Изменения в Версии 1.04.6:
Добавлено 1.19-1.21
Исправлено 2.7
Добавлено 3.24-3.26
Добавлено 4.35-4.38
Добавлено 5.5-5.7

Изменения в Версии 1.04.5:
Добавлено 1.17-1.18
Добавлено 2.12
Добавлено 3.21-3.23
Исправлено 3.17
Добавлено 4.33-4.34
Добавлено 5.3-5.4

Изменения в Версии 1. 04.4:
Добавлена ссылка в список рекомендованной литературы
Добавлено 1.15-1.16, 2.10-2.11, 4.31-4.32

Изменения в Версии 1.04.3:
Добавлено 5.1-5.2, 4.30

Изменения в Версии 1.04.2:
Добавлено 2.7-2.9, 4.29

Изменения в Версии 1.04.1:
Исправлено в оглавлении п.1.9

Изменения в Версии 1.04:
Исправлено 3.10
Добавлено 1.13-1.14, 2.6, 4.27-4.28
