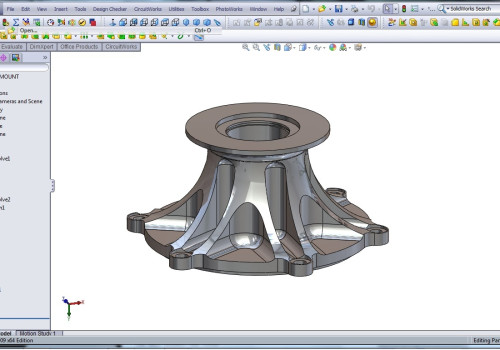

Дизайнеры SolidWorks отвечают за создание технических чертежей, чертежей и моделей различных изделий и конструкций. Эти модели необходимы во время производства или строительства. Поэтому дизайнеры SolidWorks работают над включением сведений о продукте, рекомендаций, информации о материалах, конкретных измерениях и процедурах.

Обычно они работают с инженерами, дизайнерами продуктов и/или архитекторами для сбора спецификаций и решения проблем проектирования.

Обязанности дизайнера Solidworks:

• Создание моделей, чертежей или визуальных изображений текущих механических конструкций.
• Проведение обзоров проектов существующих сборок с другими соответствующими отделами.
• Разрабатывает проекты конфигурации DriveWorks для автоматизации создания сборок и печати для нашего производственного предприятия.
• Предоставление и ведение документации по производству
• Непрерывное совершенствование конструкции
• Дизайн/разработка нового продукта
• Содержание технической документации
• Поддержание/обновление существующей CAD-библиотеки

Навыки, необходимые для того, чтобы стать дизайнером SolidWorks4 не говоря уже о том, что для того, чтобы стать опытным дизайнером SolidWorks, вам необходимо преуспеть в использовании программного обеспечения SolidWorks . Другие технические навыки включают знание 3D-моделей, сборок, расчетных таблиц и технических чертежей.

Что касается межличностных навыков, дизайнеры должны быть любопытными и творческими, обладающими острыми аналитическими способностями. Хороший дизайнер SolidWorks сосредоточен и скрупулезен в своей работе и имеет сильное чувство команды и сотрудничества.

Какие навыки нужны дизайнерам Solidworks?

• Способность создавать детали, сборки, расчетные таблицы и чертежи в SolidWorks
• Владение AutoCAD для создания 2D-чертежей.
• Знание проектирования листового металла
• Ориентация на детали, организованность с возможностью ведения нескольких текущих проектов.
• Способность общаться с продавцами, инженерами и внешними клиентами.
• Знаком с процессом проектирования, редакциями, ECR, заказами на изменение и т. д.
• Опытный пользователь MS Office и Adobe.

Предыстория и образование

Чтобы стать внештатным дизайнером SolidWorks , вам необходимо хорошо освоить программное обеспечение. Хотя для этой должности обычно не требуется формального образования, многие компании предпочитают кандидатов со степенью в смежной области, например 9.0003 САПР, информатика, машиностроение и т. д.

Еще одним важным аспектом вашего резюме дизайнера Solidworks является сертификация. Хотя это и не является обязательным, наличие сертификата может помочь подчеркнуть ваши навыки и опыт. Что касается сертификации, у вас есть выбор между двумя типами:

• Certified Solidworks Associate (CSWA)
• Certified Solidworks Professional (CSWP)


Ищете новую работу?

Ваше вознаграждение как дизайнера SolidWorks зависит от многолетнего опыта и вашего конкретного набора навыков.

В среднем дизайнеры SolidWorks начинают свою карьеру с годовой зарплатой чуть более 22 000 долларов США . Это число увеличивается примерно до 70 000 долларов с несколькими годами опыта и передовыми навыками. Старшие дизайнеры с передовыми навыками и знаниями могут зарабатывать до 164 000 долларов в год.

Сколько зарабатывают дизайнеры Solidworks?

Фриланс — отличный вариант для нескольких дизайнеров SolidWorks. Чтобы добиться успеха в качестве фрилансера-эксперта SolidWorks, вам необходимо иметь солидное портфолио и обширный опыт за плечами.

Для начала вы можете выбрать штатную должность, чтобы получить отраслевой опыт и развить свои навыки. Это также позволит вам создать свое портфолио. Имея несколько лет опыта работы в отрасли, вы сможете работать фрилансером, продвигая свои услуги потенциальным клиентам! Ищете новый проект в качестве дизайнера SolidWorks?

Сколько берут внештатные дизайнеры SolidWorks?

Дизайнеры Solidworks на freelancermap в среднем:

$/час

Ставки в этой области варьируются от $33 до $106/час для большинства фрилансеров.

Дневная ставка для дизайнеров Solidworks (8 рабочих часов) будет составлять около:

$/день

Стенд

Профили

Настройка SOLIDWORKS для эффективной и действенной команды разработчиков

Эффективная и действенная команда дизайнеров очень важна в современном конкурентном мире. Разработка продукта больше не изолирована от проектирования, как это было в прошлом, и теперь включает в себя бизнес-операции помимо проектирования со многими функциональными областями, извлекающими выгоду из данных САПР и данных проектирования.

Это руководство поможет вам как администратору, менеджеру или конечному пользователю SOLIDWORKS спланировать и внедрить среду, которая поможет вашему процессу проектирования быть эффективным, действенным и обеспечит максимальное использование данных в вашей организации. Концепции и предложения, содержащиеся в этом руководстве, также можно использовать для улучшения существующих сред, коммуникации и сотрудничества между вашей проектной группой.

Обратите внимание, что это руководство предназначено только для использования в качестве модели и не является исчерпывающим. Ресурсы, использованные при создании этого руководства, включают веб-сайт интерактивной справки SOLIDWORKS (help.solidworks.com) и статьи GoEngineer.

Вопросы аппаратного обеспечения

Точно так же, как важно иметь правильные инструменты для работы, важно иметь правильное оборудование для запуска SOLIDWORKS. Последние версии SOLIDWORKS были запрограммированы так, чтобы использовать расширенные возможности современного оборудования.

Поскольку SOLIDWORKS постоянно адаптируется, важно ознакомиться со страницей «Требования к оборудованию и системе» на веб-сайте SOLIDWORKS при покупке новых рабочих станций или компонентов. SOLIDWORKS в значительной степени опирается на спецификацию OpenGL, поэтому важно использовать графическую карту Open GL, сертифицированную для использования с SOLIDWORKS, чтобы обеспечить наилучшее взаимодействие с пользователем.

Компания SOLIDWORKS создала на своем веб-сайте инструмент выбора Драйверы видеокарты  , который поможет определить и загрузить правильный драйвер видеокарты для вашей системы. Его также можно использовать для просмотра того, какие видеокарты сертифицированы и поддерживаются для использования с SOLIDWORKS.

Обратите внимание, что GoEngineer не рекомендует каких-либо конкретных производителей или производителей рабочих станций или оборудования.

Типы установки

После установки поддерживаемого или рекомендуемого оборудования необходимо создать план установки SOLIDWORKS и управления лицензиями. SOLIDWORKS предлагает два разных метода установки, и важно понимать плюсы и минусы каждого типа, чтобы, когда придет время развертывать SOLIDWORKS в вашей организации, это можно было сделать эффективно и результативно.

Индивидуальный

Первый и наиболее распространенный метод установки   автономный или индивидуальный . Этот тип установки является хорошим вариантом для команд из 10 или менее отдельных пользователей. Это также рекомендуется для команд, находящихся в разных физических местах (также с 10 пользователями или меньше). При индивидуальной установке SOLIDWORKS устанавливается и администрируется на локальном компьютере или рабочей станции. Это означает, что каждая установка SOLIDWORKS может немного отличаться, и среда каждого пользователя (настройки и настройки) также может отличаться.

Администрирующий образ

Для групп из 10 и более отдельных пользователей SOLIDWORKS рекомендуется использовать администрирующий образ  . При использовании административного образа SOLIDWORKS устанавливается и управляется одним установочным образом, который может быть расположен в сети или в центральном хранилище файлов. Поскольку образ включает установочные файлы, информацию о серийном номере и может включать настраиваемые параметры, он позволяет стандартизировать установку в рамках всей организации. Это означает, что пользователи могут использовать одну и ту же версию SOLIDWORKS и работать в одной среде. Для администраторов это может значительно упростить обновление и общее управление установкой. Административные образы также можно использовать вместе с Windows Active Directory для автоматического обновления и доставки на клиентские машины.

Управление лицензиями

Правильное управление лицензиями поможет гарантировать, что ваши пользователи смогут использовать инструменты, которые им нужны, когда они им нужны. Информация о лицензии должна регулярно пересматриваться и обновляться. Управление лицензиями должно быть частью любой процедуры установки или обновления, будь то программное или аппаратное обеспечение.

Опции системы

Ваша организация отличается от любой другой организации как в малом, так и в большом. Большинство готовых программных решений не предназначены для удовлетворения конкретных потребностей вашей организации или пользователей, включая SOLIDWORKS. SOLIDWORKS может работать очень хорошо без дополнительных настроек, однако можно добиться большей эффективности, если сделать настройки, которые помогут удовлетворить конкретные потребности вашей организации. Вложение небольшого количества времени на этом этапе может сэкономить большое количество времени и возможное разочарование в будущем.

Параметры SOLIDWORKS

SOLIDWORKS имеет значительное количество доступных параметров, которые изменяют поведение программы, и может быть трудно определить, какие из них дадут наилучшие результаты. Хотя рекомендуется проверять все настройки, есть несколько настроек, которые регулярно используются и рекомендуются службой технической поддержки GoEngineer, которые помогут обеспечить эффективное и действенное использование SOLIDWORKS.

Параметры системы » Производительность » Проверка при восстановлении (включение расширенной проверки кузова) 6

                 Рис. 1. Параметры производительности когда есть проблемы с моделью, которые необходимо исправить. Всякий раз, когда установлен флажок «Больше не показывать» в диалоговом окне предупреждения, сообщения или ошибки, SOLIDWORKS сохраняет запись того, что было отклонено в этой области системных параметров. Рекомендуется регулярно просматривать этот раздел, чтобы убедиться, что сообщения, указывающие на серьезные проблемы, не скрыты от отображения.

Другие варианты для рассмотрения:

• Цвета »  Внешний вид фона   Настройки цвета можно использовать для дальнейшей стандартизации пользовательской среды SOLIDWORKS.
• Совместная работа »  Включить многопользовательскую среду   Добавляет пункты меню «Сделать только для чтения» и «Получить доступ для записи», а также несколько других инструментов, которые помогают сохранить данные и целостность файлов, когда несколько пользователей работают с одним и тем же набором файлов.
• Эскиз »  Включить числовой ввод на экране при создании объектов   Это экономящая время функция, позволяющая напрямую вводить размеры при создании объектов эскиза. «Этот параметр помогает реализовать замысел проекта в эскизах, поскольку вам не нужно выходить из инструмента создания объектов эскиза, чтобы нанести на них размеры».

Панели инструментов

Точно так же, как хорошо организованная и продуманная рабочая область повышает производительность и эффективность, хорошо организованная и настроенная рабочая область в SOLIDWORKS также повышает производительность и позволяет пользователю работать более эффективно. Настройка панелей инструментов — это один из способов создать хорошо спроектированное рабочее пространство. Как и в случае с параметрами SOLIDWORKS, рекомендуется тщательно изучить доступные параметры панели инструментов и настроить их для конкретных процессов проектирования и рабочих процессов вашей компании.

Чтобы настроить панели инструментов в SOLIDWORKS, щелкните правой кнопкой мыши любую открытую область панели инструментов и выберите «Настроить». Кроме того, вы можете перейти к Tools » Customize.

Одной из самых простых в настройке панелей инструментов, которую часто упускают из виду, является панель инструментов быстрого доступа. Эта панель инструментов появляется при нажатии клавиши «S» на клавиатуре. Панель инструментов быстрого доступа предназначена для быстрого предоставления разработчику наиболее распространенных инструментов для текущего контекста (детали, сборки, чертежа и эскиза). Эта панель инструментов отображается везде, где находится курсор мыши, и может уменьшить или устранить необходимость перехода к статической панели инструментов. Это отличная панель инструментов, которую можно сопоставить с четвертой кнопкой мыши, и при желании ее можно сопоставить с другой клавишей клавиатуры. 9Рис. 2. Настройка панели инструментов «Ярлык» Жесты мыши обеспечивают быстрый доступ к контекстно-зависимым командам, щелкнув правой кнопкой мыши и перемещая мышь в одном из четырех или восьми направлений. Вызываемые команды можно настраивать, что может привести к повышению эффективности.

Рис. 3. Настройка жестов мыши

Надстройки

Надстройки  расширяют функциональные возможности стандартного SOLIDWORKS и включают в себя такие функции, как маршрутизация, электрика, моделирование и PDM. Эти дополнительные функции можно включать и выключать через Инструменты » Надстройки. Надстройки, необходимые для некоторых функций, должны быть отключены, если функции надстройки не используются, поскольку надстройки используют дополнительные ресурсы SOLIDWORKS и могут повлиять на производительность. Рекомендуется пометить часто используемые надстройки для загрузки при запуске, а другие следует загружать только при необходимости. В дополнение к надстройкам SOLIDWORKS доступны надстройки от третьих лиц, например  Твердый профессор .

Рис. 4. Надстройки

Совместное использование настроек / Мастер копирования настроек

Теперь, когда время и усилия были потрачены на настройку пользовательского интерфейса для наилучшего соответствия вашей компании, процессам и рабочим процессам, важно поделиться этими настройками среди других пользователей и рабочих станций в организации. Эта стандартизация помогает поддерживать аппаратное и программное обеспечение и управлять ими, а также позволяет более эффективно и результативно использовать SOLIDWORKS.

Одним из способов быстрого обмена этими настройками со всеми пользователями вашей организации является использование Мастера копирования настроек . Этот инструмент устанавливается вместе с SOLIDWORKS и доступен в меню Пуск » Все программы » SOLIDWORKS 20XX » Инструменты SOLIDWORKS » Мастер копирования настроек 20XX. Мастер копирования параметров создаст файл, который можно распространить по организации или включить в административный установочный образ (с помощью редактора параметров административного образа 9).0004). Пользователи могут дважды щелкнуть или запустить этот файл, и настройки будут скопированы в установку SOLIDWORKS.

Рис. 5. Мастер копирования настроек

Стандарты

Обычно стандарты пытаются установить норму или набор требований. У большинства компаний есть стандарты, связанные с дизайном и данными, которые обеспечивают согласованный результат во всей организации. Стандарты могут быть реализованы в SOLIDWORKS различными способами, от шаблонов до пользовательских свойств и структур папок.

Пользовательские свойства

Пользовательские свойства16 играют важную роль в стандартизации информации и представляют собой текстовые поля, связанные с файлом SOLIDWORKS и содержащиеся в нем. Пользовательские свойства можно использовать для автоматического заполнения основных надписей чертежей, спецификаций материалов и доступных для поиска метаданных. Пользовательские свойства также можно использовать для передачи информации в систему PDM или ERP и обратно.

Пользовательские свойства  можно настроить в шаблонах документов, чтобы при использовании шаблона для файла SOLIDWORKS пользовательские свойства уже присутствовали. Кроме того, пользовательские свойства можно стандартизировать для определенного типа файлов SOLIDWORKS с помощью0003 Property Tab Builder или файл Properties.txt .

Шаблоны

Использование шаблонов файлов является эффективным способом стандартизации результатов проектирования и помогает определить процессы и рабочие процессы. Шаблоны можно и нужно создавать для деталей, сборок и чертежей. Файлы шаблонов должны содержать пользовательские свойства по умолчанию, стандарты оформления и любые другие настройки, характерные для организации, и должны сохраняться и храниться в общедоступном месте, например в общей папке в сети.

Шаблоны чертежей можно настроить так, чтобы они связывались с определенными пользовательскими свойствами детали или сборки для автоматического заполнения основной надписи  информацией с использованием связанных свойств .

Рис. 6. Шаблоны

Наличие хороших файлов шаблонов может сократить время на настройку файлов и поможет обеспечить согласованный результат в масштабах всей организации.

Стандартизированная структура папок

Независимо от того, используете ли вы систему PDM, структура папок является важным фактором при определении того, как организовать и стандартизировать ваши файлы. Благодаря четко определенной структуре папок ваши пользователи смогут быстро находить информацию и сохранять данные стандартным способом.

При определении структуры папок следует учитывать следующее: основан ли ваш рабочий проект или продукт, количество проектов или продуктов, разработанных за год, планируете ли вы управлять изменениями, какие другие отделы будут получать доступ к данным или создавать их, и какая безопасность требуется.

Совместно используемые библиотеки

Совместное использование данных командой разработчиков необходимо для эффективной работы. Общие библиотеки помогают сделать стандартные данные — элементы конструкции, детали, шаблоны или настройки — доступными для всех пользователей. Общие библиотеки в SOLIDWORKS включают в себя  Design Library  и  Toolbox .

Общие библиотеки и общие пути к папкам находятся в SOLIDWORKS System Options » File Locations и должны регулярно просматриваться. Пути следует корректировать, когда всем пользователям требуется доступ к одному и тому же ресурсу или если контент хранится в хранилище PDM.

Библиотека дизайна

Библиотека дизайна доступна на панели задач в SOLIDWORKS и обеспечивает доступ к общим ресурсам дизайна. Библиотека дизайна может содержать что угодно: от аннотаций до отдельных функций и интеллектуальных компонентов. Папки, содержащие общие проектные данные, можно легко добавить в библиотеку, предоставляя другим пользователям доступ к информации.

Рис. 7. Папки библиотеки проектирования

Toolbox

SOLIDWORKS Toolbox — это библиотека оборудования, предназначенная для крепежа. Он содержит обширный стандартный набор гаек, болтов и других крепежных элементов, которые можно легко добавить в ваш дизайн. Набор инструментов может стать общей библиотекой, если его содержимое будет перемещено в общее расположение файлов, например, в общую сетевую папку или на диск. Если используется система PDM, ее можно разместить в хранилище PDM, что обеспечит общий доступ к одним и тем же ресурсам. После размещения набора инструментов в общем расположении важно обновить путь к папке набора инструментов на каждом клиентском компьютере, чтобы SOLIDWORKS находил и использовал правильные файлы.

Отдельные элементы набора инструментов могут быть настроены и настроены  в соответствии с потребностями вашей организации. С помощью набора инструментов можно добавлять и поддерживать новые элементы, что делает его мощной функцией, которая может повлиять на эффективность и стандартные методы проектирования.

Определение процессов

Разработка продуктов, которые приносят наибольшую прибыль и снижают затраты для вашей организации, является целью большинства дизайнеров и инженеров. Однако без надлежащих процессов достичь этой цели сложно. Процессы, основанные на оценке повседневной деятельности, помогут командам разработчиков эффективно и систематически работать вместе для достижения своих целей.

Одним из наиболее распространенных процессов в организации является процесс утверждения. Некоторые другие общие процессы включают изменение или пересмотр (ECO), продажи, закупки, утверждение спецификации и процессы проектирования (т. е. повторное использование данных, использование функций, использование шаблонов и т. д.). Понимание того, как SOLIDWORKS, PDM и другие инструменты помогают упростить или улучшить ваши процессы, является важной частью эффективной и действенной команды дизайнеров.

Совместная работа

Наличие централизованной и организованной системы является ключом к совместной работе дизайнеров и инженеров над проектом. Сетевой диск и общие папки хорошо подходят для небольших групп, но страдают производительностью, потерей данных и другими проблемами в больших проектных группах.

Enterprise PDM, или EPDM, был разработан для хранения данных и управления ими, а также для предоставления платформы для совместной работы вашей проектной группы. EPDM можно внедрить в организации любого размера и в нескольких местах. Благодаря репликации файлов EPDM позволяет распределенным командам работать с одними и теми же данными и информацией, где бы они ни находились. Надежная система разрешений и строгие рабочие процессы данных защищают вашу информацию и позволяют внедрять и применять процессы утверждения. Могут быть созданы автоматизированные процессы, посредством которых могут отправляться уведомления и создаваться PDF-файлы при выпуске файла. Короче говоря, EPDM — отличный инструмент совместной работы для небольших и крупных проектных групп.

Еще одна система PDM, о которой стоит упомянуть, это Workgroup PDM или PDMW. PDMW входит в состав лицензий SOLIDWORKS Professional или Premium и позволяет небольшим проектным группам в одной сети управлять данными в централизованном хранилище. PDMW также включает разрешения на основе проектов и помогает автоматизировать задачи проектирования и является хорошим вариантом для тех, кто может быть ограничен бюджетными проблемами.

Интеграция между отделами

Как только команда дизайнеров или группа инженеров работают эффективно и эффективно сотрудничают, становится легче взаимодействовать с другими отделами вашей организации. Желателен более тесный обмен информацией между отделами, который часто приводит к сокращению времени выхода на рынок и повышению качества продукции.

Электротехника

В зависимости от типа работ по проектированию электрооборудования, выполняемых в вашей организации, существует множество инструментов и продуктов, облегчающих сотрудничество с другими инженерными группами. При проектировании небольших электрических схем или цепей может оказаться полезным знание возможностей и функций CircuitWorks, интегрированного с SOLIDWORKS Premium. Для проектирования более сложной электроники, включая ввод печатных плат и схем, GoEngineer предлагает Altium Designer. Эти инструменты представляют собой новую волну в проектировании электрических цепей и схем и обеспечивают прямой интерфейс с SOLIDWORKS и другими инструментами 3D-проектирования.

Чтобы продукт был изготовлен правильно, необходимо, чтобы производство располагало самой актуальной и точной информацией. Внедрение производственного решения GoEngineer, такого как CAMWorks , SOLIDWORKS Inspection или 3D Printing , может дать вашей организации необходимое производственное преимущество.

Создание отличного продукта — это не конец процесса разработки продукта. Сообщить целевому рынку о вашем продукте необходимо для успеха. SOLIDWORKS Composer  был разработан, чтобы позволить вашей маркетинговой команде использовать существующие данные САПР в вашей организации. Будь то брошюры по продуктам, руководства по установке или инструкции по сборке, Composer предлагает инструменты, которые помогут упростить маркетинговый процесс и сократить общее время выхода на рынок.

Внедрение небольших постепенных улучшений с течением времени посредством постоянных усилий по улучшению продуктов, услуг и процессов — вот что такое постоянное улучшение. Это руководство было попыткой помочь вам понять и начать внедрять улучшения, которые приведут к повышению эффективности и результативности проектных групп.

Поскольку технологии постоянно развиваются и меняются, регулярное ознакомление с этим руководством и цитируемыми здесь ресурсами поможет вам и вашей организации продолжать совершенствоваться с течением времени.
