Автокад настройка панели инструментов

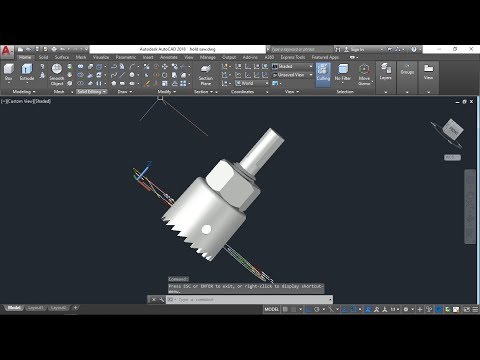

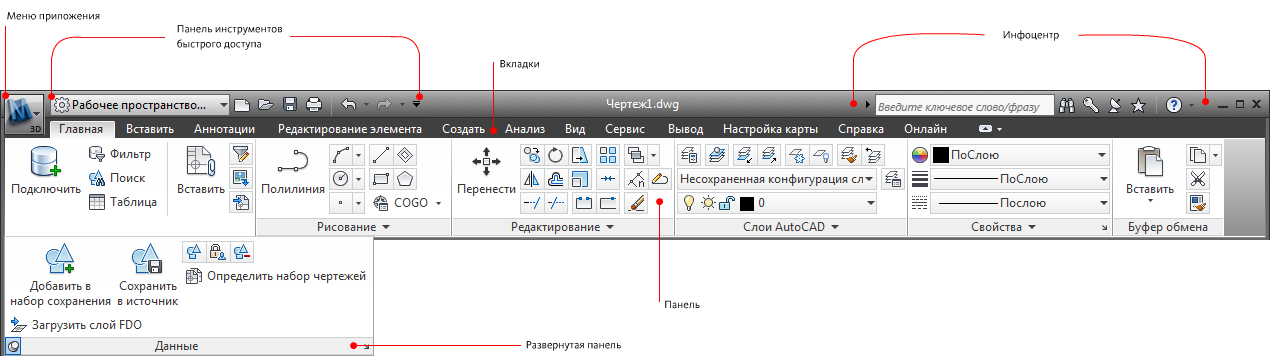

Команды, необходимые для построения чертежа и его редактирования, расположены на панелях инструментов («Рисование», «Редактирование», «Слои» и др.). Эти команды помогут вам начать изучении программы AutoCAD, а наши статьи из раздела самоучителя «Автокад для начинающих» дадут полное представление о них. Команды структурированы и находятся на ленте-меню. Тематические вкладки, такие как «Вставка», «Аннотации» и др. содержат наборы панелей инструментов. Это позволяет быстро находить необходимую команду.
Как открыть панель инструментов в Автокаде, и что делать, если пропала панель инструментов?
Для того чтобы появилась расширенная панель, достаточно нажать на стрелочку, как показано на рисунке. Мы подскажем вам как настроить в Автокаде панель инструментов. Такие панели можно закреплять, нажав на булавку в левом нижнем углу.
Как скрывать/добавлять новые панели инструментов на ленту?

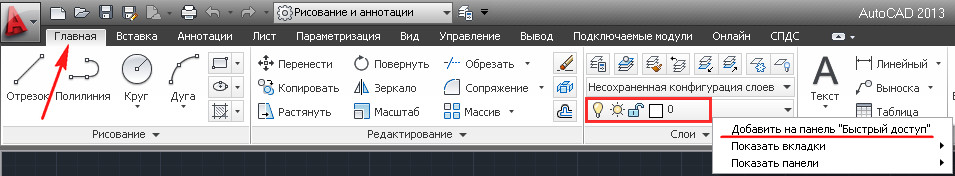

Для этого необходимо ПКМ щелкнуть на любой панели.

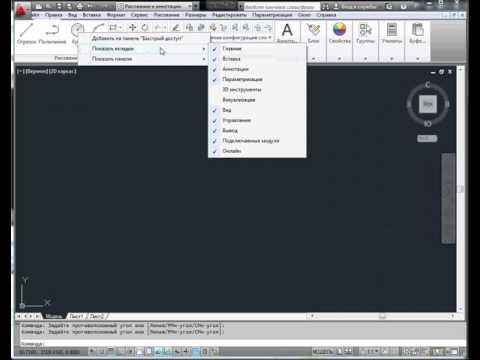

Появится список, в котором нужно выбрать «Показать панели». Ставя или снимая галочку напротив названия панели, вы будете, соответственно, добавлять ее или скрывать с ленты.
Это играет важную роль, когда у вас маленький монитор. В Автокад панель инструментов сворачивается до кнопок. Становится неудобно выбирать нужную команду. В этом случае целесообразно убирать панели, которыми вы не пользуетесь.
К тому же панели инструментов можно перетаскивать в удобное место на ленте. Достаточно зажать ЛКМ внизу панели и мышкой переместить в подходящее место.

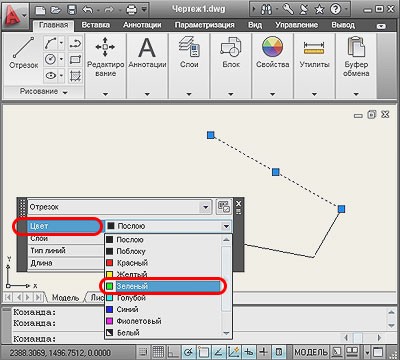

Работа с панелью быстрого доступа.
Панель быстрого доступа предназначена для того, чтобы компоновать на ней часто используемые инструменты. По умолчанию данная панель содержит некоторые инструменты. Их можно удалить, нажав ПКМ → «Удалить с панели быстрого доступа».
Для удобства можно вынести нужные инструменты. Для этого достаточно на ленте выбрать подходящую команду, нажать ПКМ → Добавить на панель «Быстрый доступ».
Это оптимизирует работу в AutoCAD.
Что делать если пропали инструменты в Автокаде?
Если в Автокаде пропала панель инструментов то, возможно, вы просто изменили представление ленты. Чтобы вернуть все на место, воспользуйтесь кнопкой в правом верхнем углу, как показано на рисунке:
Это можно сделать перебором, или же выбрать нужное отображение из списка, нажимая стрелочку рядом. Попробуйте это сделать, если у вас в Автокаде пропала панель инструментов. Итак, существует три варианта:
– свернуть до кнопок панелей;
– свернуть до названий панелей;
– свернуть до вкладок;
Обязательно проверьте, не скрыли ли вы нужную вам панель инструментов Aвтокад .
Теперь вы знаете что делать, если в AutoCAD пропала панель инструментов. Не бойтесь экспериментировать и изучать интерфейс самостоятельно!
AutoCAD – огромная по своим возможностям программа, и те панели, что выводятся по умолчанию сразу после установки программы, представляют лишь очень небольшие её возможности, только самые необходимые.
Именно поэтому, в первую очередь, очень важно решить вопрос, как открыть панель инструментов в Автокаде – просто чтобы понимать всё, что предоставляют разработчики. Не говорим уже и о том, что эти объекты можно настраивать по своему желанию – некоторые редко используемые возможности убирать, а некоторые, наоборот, выводить.
Существует несколько способов восстановления панели инструментов в Автокаде.
Ну, и, безусловно, добавить или восстановить эти средства работы важно, если они по какой-либо причине случайно исчезли. В конце концов, плавающие объекты – вытянув любой из них с привычного места, превратив в окно, затем запросто его же можно и удалить, нажав на «крест» в верхнем правом углу.
При работе с рассматриваемой программой всегда нужно иметь в виду, какой версией вы пользуетесь, какого года – 2002, например, или 2014. Работа с рассматриваемыми объектами в разных разработках организована по-разному. Это, конечно, дело вкуса и привычки, можно сказать и по-другому – прогресс не остановить, но многим, настроенным именно на разработку, а не на изучение выкрутасов разработчиков, больше нравится порядок, принятый в версиях до 2006 года.
Но подавляющее большинство, кто пришёл «в программу» позже, привыкли к другим способам.

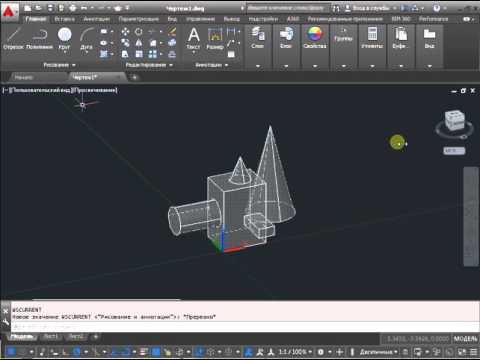

Панели в последних версиях Автокада
Итак, если в Автокаде пропала панель инструментов, вернуть её на место не составит труда. В более новых программах панели представляются в двух видах – лентой и классическим меню. Если у вас «лента», и она исчезла, то для вывода достаточно нажать на комбинацию клавиш «Ctrl+0». При повторном нажатии клавиш этой же комбинации панель исчезнет снова.
Если назначена классика, то для активизации именно «ленты», чтобы видеть ещё и доступные команды, нужно перейти на вкладку «Сервис», затем выбрать «Палитры» и строку «Лента». Если панель совсем скромная – только в одну строку, и никакого «Сервиса» нет, то нужно обратиться к кнопке со стрелкой вниз, эта кнопка – крайняя справа в строке меню.
Нажимаем на эту кнопку и такое широкое меню снова включено. Теперь кнопка имеет уже стрелку вверх, повторное нажатие, и меню сжимается. Это полезно, когда размер дисплея не такой большой и не хватает места для вывода чертежа.
Работа с панелями более привычным образом
Другой, более привычный способ решения проблемы, как вернуть панель инструментов, причём любую из почти двух десятков, предлагается в версиях до 2006 года включительно.
Здесь уже действуем следующим образом:
- Переходим в меню «Вид»/«View».
- В открывшемся поле выбираем в самой нижней строке «Toolbars».

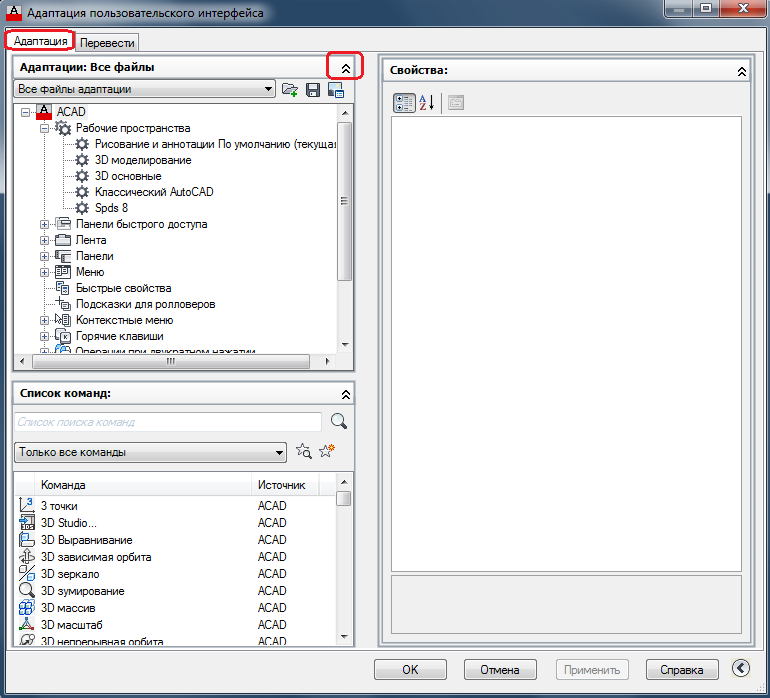

- Открываются пользовательские настройки – здесь 4 закладки, но нас будет интересовать вторая – «Toolbars».
- Замечаем, что напротив каждой строки есть позиция установки галочки вывода. Те, что в данный момент выводятся, снабжаются галочкой, что не выводятся – галочки не имеют. Вывод производится простой установкой этой самой галочки. Изначально панель помещается, как окно, с «крестом» закрытия, но захватив мышкой заголовок с названием, его можно переместить в любое другое место, если объект до упора перемещается влево, вправо, вверх или вниз, он становится вытянутой строкой команд-пиктограмм.
Обращаем внимание на закладку «Команды», соседнюю с рассмотренной в окне пользовательских настроек. На этой закладке можно найти все команды, применяемые в Автокаде, даже те, с которыми не сопоставляются графические кнопки-пиктограммы. Любую из команд можно вывести в любое место на экране или убрать обычным перетягиванием.
В видеоуроке Интерфейс в Автокад мы впервые познакомились с панелями инструментов. Теперь рассмотрим – как с ними работать, но для начала вспомним «Что такое панели инструментов в Автокад?».
Практически все команды и системные переменные программы для удобства пользования ими, сгруппированы по функционалу и расположены в Автокад на панелях инструментов («Размеры», «Рисование», «Слои», «Редактирование» и т.д.) Сами команды, системные переменные выполнены в виде кнопок (пиктограмм), которые мы можем для удобства добавлять, сортировать или даже удалять с панели инструментов.

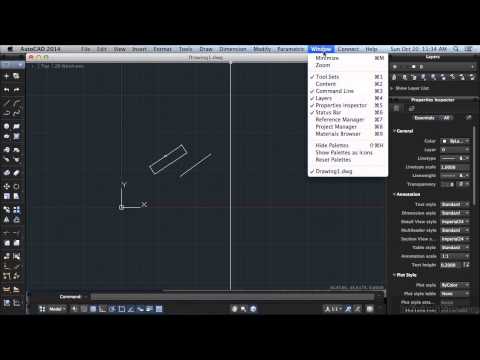

Как включить (отобразить) скрытую панель инструментов в Автокад

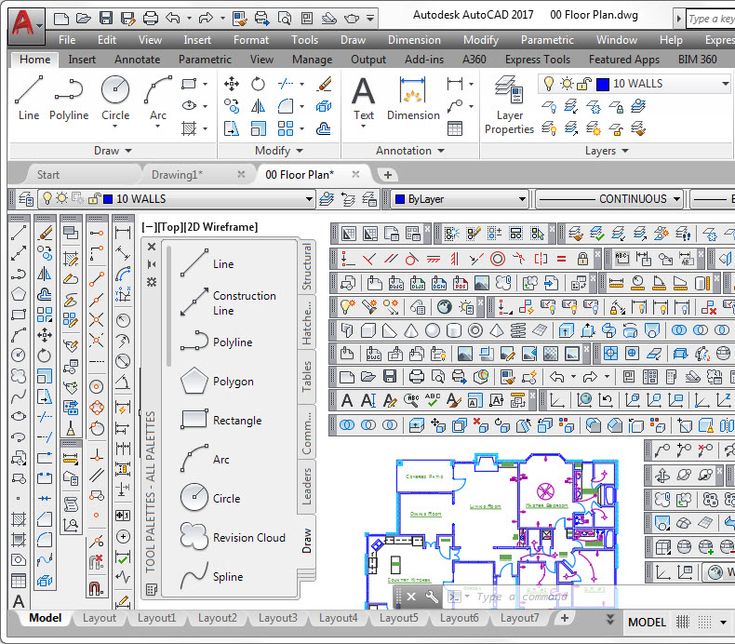

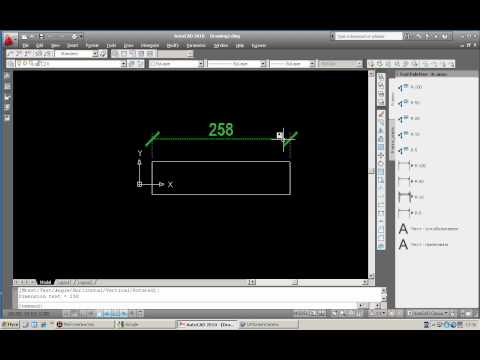

Классические панели инструментов

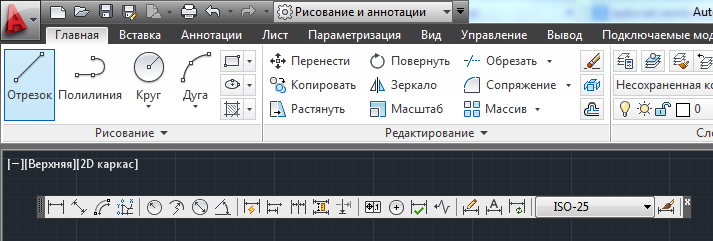

Чтобы отобразить скрытую панель инструментов в Автокад, необходимо щелкнуть правой кнопкой мыши по любой видимой панели Автокад. Например, щелкнем правой кнопкой мыши по панели инструментов «Рисование» в Автокад. В раскрывающемся списке панелей инструментов щелчком мыши установите флажок напротив панели Автокад, которую требуется отобразить. Соответственно панели инструментов Автокад, которые отображены в интерфейсе, в этом списке отмечены галочками, а скрытие панели инструментов Автокад не отмечены галочками.
autocad пропала панель инструментов — Все о Windows 10

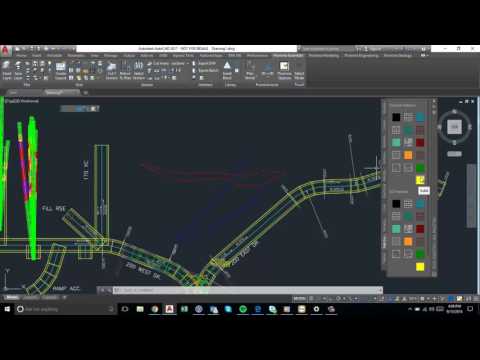

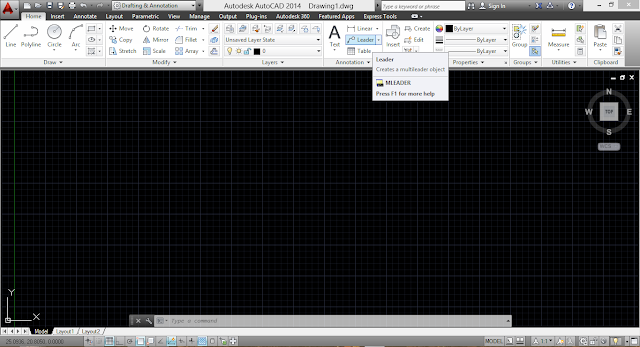

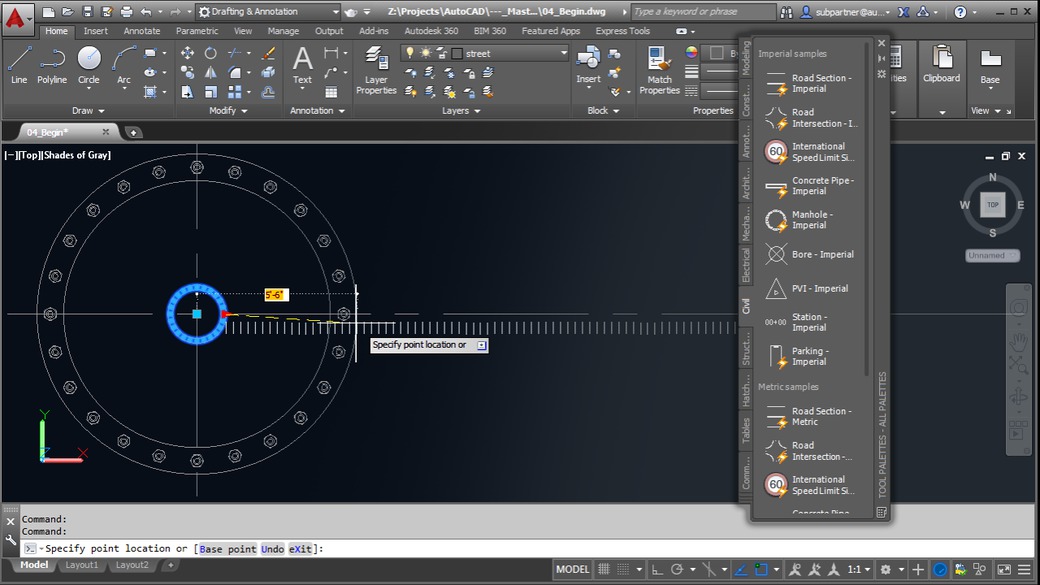

Панель инструментов AutoCAD, которую еще называют лентой, является настоящим «сердцем» интерфейса программы, поэтому ее пропажа с экрана по какой-либо причине может полностью остановить работу.
В этой статье будут рассказано, как вернуть панель инструментов в Автокаде.
Содержание
- Как вернуть панель инструментов в AutoCAD
- Знания
- Проблема
- Причины
- Решение
- Отключение функции очистки экрана в AutoCAD
- Включение ленты
- Включение панелей инструментов
- Выбор или сброс текущего рабочего пространства
- Восстановление стандартных настроек AutoCAD
- Установка обновлений AutoCAD
- Обновление драйвера видеокарты
- Переустановка .NET Framework и Visual C++
- Вход в систему с учетными данными локального администратора
- Восстановление или переустановка AutoCAD
- Панели в последних версиях Автокада
- Работа с панелями более привычным образом
Как вернуть панель инструментов в AutoCAD
1. Если вы обнаружили, что в верхней части экрана пропали знакомые вкладки и панели — нажмите сочетание горячих клавиш «Ctrl+0» (ноль). Таким же способом можно отключить панель инструментов, освободив больше свободного места на экране.
Хотите работать в AutoCAD быстрее? Прочтите статью: Горячие клавиши в AutoCAD

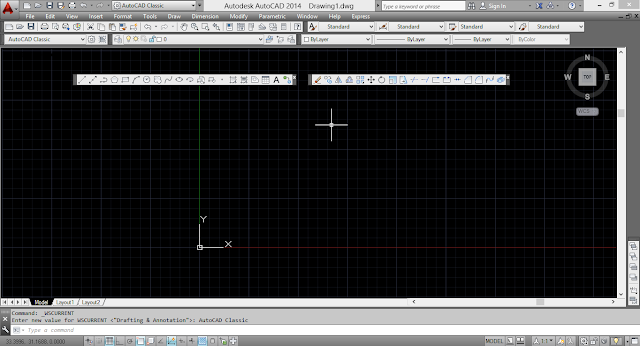

2. Предположим, вы работаете в классическом интерфейсе Автокада и верхняя часть экрана выглядит так, как показано на скриншоте. Чтобы активировать ленту с инструментами щелкните на вкладке «Сервис», затем «Палитры» и «Лента».
3. Используя Автокад, вы можете обнаружить, что ваша лента с инструментами выглядит вот так:
Вам же, нужно иметь моментальный доступ к пиктограммам инструментов. Для этого просто нажмите маленькую пиктограмму со стрелочкой. Теперь у вас снова полноценная лента!
С помощью таких нехитрых действий мы активировали панель инструментов. Настройте ее так, как вам удобно и пользуйтесь для своих проектов!
Отблагодарите автора, поделитесь статьей в социальных сетях.
Знания
Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD
Автор:
Support
Проблема
Причины
- Функция очистки экрана включена.
- Лента случайно отключена или настроена на автоматическое скрытие.
- Панели инструментов были непреднамеренно скрыты.
- Рабочее пространство AutoCAD не выбрано или изменено.
- После установки службы CAP 2020 настройки рабочего пространства изменились.
Решение
Отключение функции очистки экрана в AutoCAD
Функция очистки экрана увеличивает область рисования за счет скрытия ленты, панелей инструментов и палитр. Нажмите сочетание клавиш CTRL + 0 (ноль), чтобы переключить параметр очистки экрана. Если в командной строке в этот момент отображается команда ЧИСТЭКРВКЛ, нажмите сочетание клавиш CTRL + 0 еще раз, чтобы отключить ее.
Включение ленты
В командной строке введите команду ЛЕНТА, чтобы восстановить ленту. Если режим отображения ленты также необходимо настроить, щелкните кнопку циклического выбора справа от вкладки ленты для переключения между видами панели.
Включение панелей инструментов
Введите в командной строке MENUBAR и задайте значение 1, чтобы включить строку меню. Затем щелкните «Инструменты» → «Панели инструментов», чтобы включить панели инструментов. Кроме того, в командной строке можно ввести команду -ПАНЕЛЬ, а затем «Все» и «Показать», чтобы отобразить все панели инструментов.

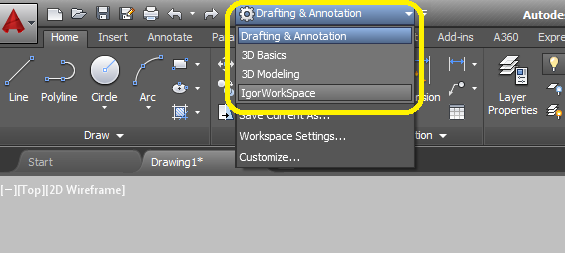

Выбор или сброс текущего рабочего пространства
- В строке состояния щелкните стрелку раскрывающегося списка рядом со значком зубчатого колеса рабочего пространства.
- Выберите или переключитесь на другое рабочее пространство.
- При необходимости верните нужное рабочее пространство.
Восстановление стандартных настроек AutoCAD
Установка обновлений AutoCAD
Обновление драйвера видеокарты
См. раздел Установка последнего сертифицированного видеодрайвера. Если видеокарта не сертифицирована и установка последней версии драйвера не привела к устранению неполадки, то проблема может быть связана с оборудованием.
Попробуйте установить сертифицированную видеокарту или запустить AutoCAD без аппаратного ускорения (см. раздел Запуск программ на основе AutoCAD без аппаратного ускорения видео).
Переустановка .NET Framework и Visual C++
Удалите и повторно установите .NET Framework (или выполните обновление до последней версии ОС Windows 10) и Visual C++ (см. Удаление и повторная установка Microsoft .NET Framework и Удаление и повторная установка библиотек среды выполнения Microsoft Visual C++).
Вход в систему с учетными данными локального администратора
Работе AutoCAD может препятствовать высокий уровень ограничений на учетные записи пользователей (см. раздел AutoCAD не запускается от имени пользователя с ограниченным правом доступа).
Восстановление или переустановка AutoCAD
В разделе «Программы и компоненты» панели управления Windows запустите восстановление AutoCAD. Если восстановление не устранило проблему, выполните переустановку. Если переустановка не приносит результатов, полностью удалите и переустановите программное обеспечение (см.
раздел Восстановление или переустановка программы AutoCAD).
AutoCAD – огромная по своим возможностям программа, и те панели, что выводятся по умолчанию сразу после установки программы, представляют лишь очень небольшие её возможности, только самые необходимые. Именно поэтому, в первую очередь, очень важно решить вопрос, как открыть панель инструментов в Автокаде – просто чтобы понимать всё, что предоставляют разработчики. Не говорим уже и о том, что эти объекты можно настраивать по своему желанию – некоторые редко используемые возможности убирать, а некоторые, наоборот, выводить.
Существует несколько способов восстановления панели инструментов в Автокаде.
Ну, и, безусловно, добавить или восстановить эти средства работы важно, если они по какой-либо причине случайно исчезли. В конце концов, плавающие объекты – вытянув любой из них с привычного места, превратив в окно, затем запросто его же можно и удалить, нажав на «крест» в верхнем правом углу.
При работе с рассматриваемой программой всегда нужно иметь в виду, какой версией вы пользуетесь, какого года – 2002, например, или 2014.
Работа с рассматриваемыми объектами в разных разработках организована по-разному. Это, конечно, дело вкуса и привычки, можно сказать и по-другому – прогресс не остановить, но многим, настроенным именно на разработку, а не на изучение выкрутасов разработчиков, больше нравится порядок, принятый в версиях до 2006 года. Но подавляющее большинство, кто пришёл «в программу» позже, привыкли к другим способам.
Панели в последних версиях Автокада
Итак, если в Автокаде пропала панель инструментов, вернуть её на место не составит труда. В более новых программах панели представляются в двух видах – лентой и классическим меню. Если у вас «лента», и она исчезла, то для вывода достаточно нажать на комбинацию клавиш «Ctrl+0». При повторном нажатии клавиш этой же комбинации панель исчезнет снова.
Если назначена классика, то для активизации именно «ленты», чтобы видеть ещё и доступные команды, нужно перейти на вкладку «Сервис», затем выбрать «Палитры» и строку «Лента». Если панель совсем скромная – только в одну строку, и никакого «Сервиса» нет, то нужно обратиться к кнопке со стрелкой вниз, эта кнопка – крайняя справа в строке меню.
Нажимаем на эту кнопку и такое широкое меню снова включено. Теперь кнопка имеет уже стрелку вверх, повторное нажатие, и меню сжимается. Это полезно, когда размер дисплея не такой большой и не хватает места для вывода чертежа.
Работа с панелями более привычным образом
Другой, более привычный способ решения проблемы, как вернуть панель инструментов, причём любую из почти двух десятков, предлагается в версиях до 2006 года включительно.
Здесь уже действуем следующим образом:
- Переходим в меню «Вид»/«View».
- В открывшемся поле выбираем в самой нижней строке «Toolbars».
- Открываются пользовательские настройки – здесь 4 закладки, но нас будет интересовать вторая – «Toolbars».
- Замечаем, что напротив каждой строки есть позиция установки галочки вывода. Те, что в данный момент выводятся, снабжаются галочкой, что не выводятся – галочки не имеют. Вывод производится простой установкой этой самой галочки. Изначально панель помещается, как окно, с «крестом» закрытия, но захватив мышкой заголовок с названием, его можно переместить в любое другое место, если объект до упора перемещается влево, вправо, вверх или вниз, он становится вытянутой строкой команд-пиктограмм.
Обращаем внимание на закладку «Команды», соседнюю с рассмотренной в окне пользовательских настроек. На этой закладке можно найти все команды, применяемые в Автокаде, даже те, с которыми не сопоставляются графические кнопки-пиктограммы. Любую из команд можно вывести в любое место на экране или убрать обычным перетягиванием.
|
Меню сайта Категории раздела
Статистика Онлайн всего: 1 Гостей: 1 Пользователей: 0 |
ЭУМК Компьютерное моделирование
|
Вход на сайт Календарь
Архив записей
Друзья сайта
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные понятия о машинной графике и основные задачи компьютерной графики. Классификация направлений и сферы применения компьютерной графики. Задачи курса | Л-2: Программное обеспечение для создания, просмотра и обработки графической информации | Л-3: Текстовый редактор. Работа с текстом (простой и фигурный, вдоль кривой, эффекты для текста) | Л-4: Презентация и анимация графических и текстовых объектов. Средства организации чертежа (система координат, единицы измерения, слои, графические примитивы) | Л-5: Основные понятия о растровом и векторном изображении. Прикладное назначение программ для графического отображения физических процессов. Виды программного обеспечения для графики математического моделирования | Л-6: Виды графических программ векторной графики: Microsoft Visio, Corеl Draw, АutoCAD | Л-7: Окна программ векторной графики. Особенности импорта и экспорта изображений и макетов | Л-8: Панель инструментов программы. Библиотека элементов векторной графики | Л-9: Системы цветов в компьютерной графике: HSB, HSL, RGB, CMYK | Л-10: Методика рисования простых фигур и векторный способ формирования графических объектов | Л-11: Линии как объект векторной графики и их свойства | Л-12: Виды графических программ растровой графики: Pаint, Adobe Photoshop.
Понятие слоя, создание изображения со слоями; копирование, перемещение, наложение, удаление слоев | Л-13: Двумерные (2D) и трехмерные (3D) геометрические преобразования в компьютерной графике | Л-14: Масштабирование изображений. Панели инструментов программ Pаint, Adobe Photoshop и др. | Л-15: Растровый способ формирования графических образов | Л-16: Вставка и редактирование рисунков. Геометрическое моделирование, преобразования растровых и векторных изображений | Л-17: Выделение и трансформация областей. Работа с текстом | Л-18: Тональная и цветовая коррекция и фильтры. Маски, каналы и ретушь | Л-19: Смешивание слоев, эффекты и стили слоев | Л-20: Виды систем графического моделирования: Mathсad, MatLab. Интерфейс пользователя систем Mathсad и MatLab | Л-21: Работа со встроенными функциями, массивами, векторами и матрицами | Л-22: Элементы графической визуализации. Графическая визуализация вычислений — построение графиков функций | Л-23: Основы работы с векторами и матрицами. Палитры математических знаков и документы Mathсad |
Библиотека элементов векторной графики
п. Статьи и видеоуроки из самоучителя «организации интерфейса Автокад» помогут вам изучить Автокад и полностью его освоить. Команды, системные переменные находящиеся на ленте инструментов (на ленте-меню) структурированы, т.е. разбиты по тематическим вкладкам: «Главная», «Вставка», «Аннотации» и т.п., которые в свою очередь содержат панели инструментов Автокад. Такой подход организации интерфейса Автокад позволяет быстро вызвать нужную команду.
Отобразится список со строкой «Показать панели Автокад», щелкнув по нему, покажется список всех доступных панелей инструментов в Автокад. Установив флажок напротив панели в Автокад, вы будете добавлять панель Автокад на ленту. Соответственно сняв флажок, скрывать панель инструментов из ленты.
Ненужные кнопки из панели быстрого доступа можно удалить, щелкнув по ней правой кнопкой мыши и из контекстного меню выбрать «Удалить с панели быстрого доступа».
Всего доступно три вида ленты Автокад:
youtube.com/embed/2oN47OAolzU?rel=0″>
Прикладное назначение программ для графического отображения физических процессов. Виды программного обеспечения для графики математического моделирования | Л-6: Виды графических программ векторной графики: Microsoft Visio, Corеl Draw, АutoCAD | Л-7: Окна программ векторной графики. Особенности импорта и экспорта изображений и макетов | Л-8: Панель инструментов программы. Библиотека элементов векторной графики | Л-9: Системы цветов в компьютерной графике: HSB, HSL, RGB, CMYK | Л-10: Методика рисования простых фигур и векторный способ формирования графических объектов | Л-11: Линии как объект векторной графики и их свойства | Л-12: Виды графических программ растровой графики: Pаint, Adobe Photoshop. Понятие слоя, создание изображения со слоями; копирование, перемещение, наложение, удаление слоев | Л-13: Двумерные (2D) и трехмерные (3D) геометрические преобразования в компьютерной графике | Л-14: Масштабирование изображений. Панели инструментов программ Pаint, Adobe Photoshop и др. | Л-15: Растровый способ формирования графических образов | Л-16: Вставка и редактирование рисунков.
Использование меню приложения, ленты и панели быстрого доступа — видеоруководство по AutoCAD Architecture
Из курса: AutoCAD Architecture 2015 Essential Training
Начать бесплатную пробную версию на 1 месяц
Использование меню приложения, ленты и панели быстрого доступа
“
В этом фильме мы собираемся начать рассмотрение общей среды AutoCAD Architecture.
И я только что запустил программу, и меня приветствует экран «Начало работы». Сначала я хочу поговорить об этом экране. Итак, здесь, на этом экране, есть две основные области внизу экрана. У нас есть эта ссылка «Обучение» прямо здесь, и у нас есть ссылка «Создать» здесь. Теперь стрелка указывает на «Создать», и в настоящее время я нахожусь там. Таким образом, эта страница предлагает вам возможность открывать существующие файлы или проекты или в этой области здесь, чтобы фактически создать совершенно новый файл. Если вы нажмете ссылку «Обучение» здесь, она просто перетасует страницу и предоставит вам несколько видеороликов, по которым вы можете щелкнуть, чтобы изучить определенные основные навыки, поэтому у нас есть видео «Что нового» здесь и у нас есть несколько видеороликов «Начало работы». здесь. Итак, я призываю вас взглянуть на них, когда у вас будет свободная минутка. Вернемся к этой вкладке «Создать». И когда вы начинаете новый рисунок, если вы просто щелкнете по этой ссылке здесь, вы получите шаблон чертежа по умолчанию, назначенный в вашей системе.
Теперь, в зависимости от того, как была настроена ваша система, это может быть или не быть тем шаблоном, который вам нужен. Итак, если вы предпочитаете выбрать конкретный шаблон, что вы на самом деле делаете здесь, просто щелкните эту маленькую стрелку прямо здесь, и вы получите длинный список доступных шаблонов. Теперь это немного тонко, но вы можете видеть, что тот, который я использовал в прошлый раз, немного выделен серым цветом прямо здесь. Итак, это в установке U.S. Imperial, это шаблон по умолчанию, который использует AutoCAD Architecture. Это называется AEC для архитектуры инженерного строительства. Модель AEC, Imperial Stb. Итак, я просто нажму на эту ссылку и создам новый рисунок на основе этого шаблона. Теперь файлы в AutoCAD или AutoCAD Architecture называются чертежами и имеют расширение dwg. Итак, если бы мы сохранили этот файл и посмотрели на него на нашем жестком диске, он бы заканчивался расширением dwg. Так что теперь, когда я закончил создание чертежа, он отображает полный интерфейс AutoCAD Architecture.
И здесь есть о чем поговорить. Так что мы действительно собираемся делать это в течение этого и следующих нескольких фильмов. Здесь я сосредоточусь на основах в самом верхнем углу экрана. Итак, в самом верхнем левом углу есть значок с большой буквой А, прямо здесь, и это называется меню приложений, и если вы откроете это меню приложений. По сути, это меню «Файл», здесь у нас есть команды для создания новых документов, здесь есть команды для открытия существующих, мы можем сохранять и сохранять как, мы можем экспортировать в другие форматы файлов, а также публиковать и печатать. Итак, все стандартные функции меню «Файл», которые вы ожидаете иметь, вы можете найти в этом меню «Приложение». Теперь у большинства из них есть небольшое подменю, так что это работает так: вы просто сначала наводите указатель мыши на элемент, а затем отображается подменю. Итак, вы могли видеть здесь, что в разделе «Новый» я могу создать либо новый рисунок, либо новый проект. Теперь мы собираемся узнать о проектах в будущих фильмах.
Поэтому я не буду говорить об этом прямо сейчас. В настоящее время мы только в новом чертеже. Так что это просто самостоятельный рисунок. Если я наведу указатель мыши на кнопку «Открыть», я также смогу открыть чертеж либо локально с жесткого диска, либо в облаке. Итак, если у меня есть учетная запись AutoDust 360, я могу открыть ее прямо из облака или открыть проекты. Вы даже можете открывать другие форматы, такие как IFC и DGN. В меню «Сохранить» нет всплывающего меню, потому что оно может сделать только одно — сохранить файл. И затем, конечно, у «Сохранить как» есть всплывающее окно, потому что вы можете сохранить в других форматах. Кроме того, в разделе «Печать и публикация» также есть всплывающие окна, потому что существует множество параметров, связанных с печатью и публикацией, о которых мы поговорим в будущих фильмах. Вот здесь, на самом верху, вот эти две маленькие иконки. Это последние документы, и в настоящее время у меня чистая установка, поэтому я на самом деле не открывал никаких последних документов, но когда я начну открывать документы, они будут перечислены здесь, в этом меню.
Кроме того, это своего рода ярлык для доступа к файлам, которые вы открывали ранее. Если вы щелкнете по этому маленькому значку, он покажет вам, что у вас открыто в данный момент, что для меня на данный момент просто рисование. И причина, по которой он называется «Рисунок один», заключается в том, что я только что создал его новым и еще не сохранил, поэтому на самом деле у него нет имени. Таким образом, AutoCAD просто заменяет имя чертежа в качестве своего рода замены, пока вы его не сохраните. Теперь в нижней части этого меню есть эта кнопка «Параметры». Сейчас я просто открою это, но пока не буду слишком много говорить об опциях, потому что мы могли бы почти весь курс по опциям в AutoCAD. Это детали диалога. Там так много настроек, чтобы посмотреть. Но, как вы можете видеть, это диалог с несколькими вкладками, и некоторые из этих вкладок здесь фактически исчезают с экрана. Итак, сейчас я просто упомяну, что он здесь, и приму все параметры по умолчанию, поэтому я использую установку по умолчанию в США и получу все эти параметры.
Но если вам нужно изменить настройки, вы можете получить к ним доступ из этой команды. Итак, позвольте мне просто уйти оттуда. Теперь рядом с меню приложения у вас есть панель быстрого доступа. Теперь это называется быстрым доступом просто потому, что в нем есть команды, которые вы будете использовать чаще всего, и они просто находятся в этом маленьком удобном месте. Итак, в этом случае это просто что-то новое, открыть, сохранить, сохранить как, а также здесь есть команды отмены и повтора. Теперь, позже, когда мы будем говорить о проектах, мы увидим здесь пару кнопок, связанных с проектами, так что мы скоро до них доберемся. А затем под QAT у нас есть лента. Теперь лента разбита на вкладки. Итак, у нас есть главная вкладка, вставка, аннотация и так далее. У вас могут быть другие вкладки на вашей ленте, это зависит от установленной у вас программы AutoCAD и от того, были ли добавлены какие-либо дополнительные функции, но как минимум у вас должна быть домашняя вкладка, вставка, аннотирование, у вас должно быть несколько основных вкладки, которые вы видите здесь.
Она организована в группы, называемые панелями, поэтому первая панель является панелью построения. У него есть такие команды, как стены, двери, окна. У нас есть панель рисования для линий, дуг и окружностей. У нас есть панель модификации для перемещения, копирования и вращения объектов. Слои и так далее. Таким образом, они пытаются организовать каждую из вкладок ленты в эти панели для связанных команд. Теперь есть несколько других аспектов интерфейса, о которых мы поговорим в ближайшее время, но мы сохраним их для следующих фильмов. Итак, чтобы начать работу, вы обычно начинаете с создания нового рисунка. Вы можете сделать это либо на том домашнем экране, с которого мы начали, если это то, что отображается при запуске. Или вы можете легко использовать меню приложения и его новые функции или даже этот значок «Новый» прямо здесь, чтобы создать новый чертеж, и это обычно первый шаг к началу работы в Auto CAD Architecture.
Содержание
Добро пожаловать
59 с
Использование файлов упражнений
2 м 10 с
Создание системы измерения единиц
4 м 54 с
Сравнение AutoCAD с AutoCAD Architecture
4 мин 14 с
Использование меню приложения, ленты и панели быстрого доступа
6 мин 23 с
Понимание командной строки
3 м 54 с
Понимание контекстных лент
5 мин 33 с
Использование палитр
9м 37с
Работа с инструментальными палитрами
6м
Понимание навигации по видам
7 мин 6 с
Понимание основ выбора и изменения
6 мин 25 с
Понимание настроек черчения
8 мин 4 с
Добавление стен
11м 17с
Использование инструментов Modify для стен
7 м 21 с
Смещенные стены
10 м
Добавление дверей и окон
6 м 39 с
Настройка свойств и стилей стен
8 м 49 с
Понимание уборки стен
5 м 54 с
Очистка стен на чертеже
10 м 17 с
Настройка стилей дверей и окон
7 м 50 с
Работа с колоннами
9м 2с
Добавление лестницы
8 м 27 с
Добавление перил
5 м 58 с
Планы уточнения с другими объектами
7м 25с
Понимание ключей слоев
8 мин 14 с
Понимание архитектурного представления
8 м 43 с
Работа с дисплеями, зависящими от направления
8 мин 11 с
Работа с дисплеями с фиксированным обзором
6 мин 26 с
Создание пользовательских конфигураций дисплея
7 м 50 с
Настройка компонентов дисплея
8 мин 14 с
Понимание проектов
7 мин 1 с
Создание и настройка проекта
6 м 47 с
Добавление конструкций
8 м 9 с
Модифицирующие конструкции
7 м 3 с
Добавление крыш
8м 58с
Добавление файлов просмотра
6 м 38 с
Использование выносок для добавления высот
8 м 19 с
Использование выносок для добавления разделов
5 мин 51 с
Добавление листов
8 м 16 с
Добавление элементов
7 м 3 с
Обновление файлов проекта
7 м 50 с
Общие сведения о внешних ссылках
4 мин 41 с
Обновление листов и выносок
5 мин 40 с
Управление проектами
5 м 40 с
Использование пробелов
6 м 37 с
Работа с наборами свойств
8 м 22 с
Добавление тегов комнат
11 м 15 с
Добавление дверных тегов
5 м 45 с
Добавление расписаний
3 м 51 с
Изменение расписаний
9 м 37 с
Экспорт и печать расписаний
4 м 44 с
Создание плана участка
6 м 24 с
Преобразование полилиний в плиты
8 м 39 с
Уточнение фасадов и разрезов
7м 7с
Добавление границ материала
7 м 27 с
Уточнение плана этажа
7 м 23 с
Создание планов потолка
8 м 23 с
Создание выноски детали
3 м 7 с
Размещение компонентов деталей
9м 18с
Подготовка к выходу
4м 37с
Печать проекта
7 м 6 с
Экспорт в DWF или PDF
4 м 22 с
Экспорт файлов проекта
7 мин 40 с
Совместное использование с Revit
5 мин 33 с
До свидания
35 с
Знакомство с AutoCAD | Введение
- Открытие нового чертежа
- Знакомство с окнами AutoCAD и AutoCAD LT Graphics
- Модификация дисплея
- Отображение и расположение панелей инструментов
Знакомство с AutoCAD и AutoCAD LT начинается с обзора функций экранов, используемых в этих двух программах.
В этой главе вы также узнаете, как использовать некоторые инструменты, помогающие управлять внешним видом экрана, и как находить и запускать команды. Для материала, изложенного в этой главе, два приложения выглядят почти одинаково. Поэтому, когда мы будем знакомиться с AutoCAD, я укажу на любые различия между AutoCAD и AutoCAD LT. В общем, LT — это 2D-программа, поэтому в ней нет 3D-функций, которые есть в AutoCAD, таких как твердотельное моделирование и рендеринг. Остальные отличия незначительны. Как упоминалось во введении к этой книге, когда я говорю «AutoCAD», я имею в виду как AutoCAD, так и AutoCAD LT. Я также буду называть AutoCAD LT «LT» в этой главе и в остальной части книги. Запуск AutoCAD — это первая задача.
Запуск AutoCAD
Если вы установили AutoCAD или LT, используя настройки по умолчанию для расположения файлов программы, запустите AutoCAD, выбрав «Пуск всех программ» Autodesk AutoCAD 2005 AutoCAD 2005. Для LT выберите «Пуск всех программ» Autodesk AutoCAD LT 2005 AutoCAD LT 2005.
Если вы настроили установку, найдите и щелкните значок AutoCAD 2005 или AutoCAD LT 2005, чтобы запустить программу.
Диалоговое окно запуска
Диалоговые окна с различными комбинациями кнопок и текстовых полей широко используются в AutoCAD и LT. По мере чтения книги вы узнаете об их многочисленных функциях.
Если AutoCAD или LT открывается с диалоговым окном «Пуск», расположенным перед окном AutoCAD Graphics, ваш экран будет выглядеть, как на рис. 1.1. Если диалоговое окно «Автозагрузка» не открывается, прочитайте немного — вы увидите, как его отобразить, а затем как скрыть.
Рисунок 1.1: Диалоговое окно «Пуск»
Диалоговое окно «Пуск» имеет четыре кнопки в верхнем левом углу. Первые две кнопки позволяют настроить новый чертеж и выбрать существующий чертеж для пересмотра или обновления. Вторые две кнопки используют шаблоны и мастера для запуска расширенных процедур настройки. Содержимое средней части диалогового окна зависит от того, какую из четырех кнопок вы выберете.
Начав новый чертеж, вы можете перейти из этого диалогового окна в окно AutoCAD Graphics.
- Нажмите кнопку «Начать с нуля», вторую слева.
- В разделе «Параметры по умолчанию» выберите переключатель «Британские единицы (футы и дюймы)».
- Нажмите OK, чтобы закрыть диалоговое окно запуска. На вашем мониторе отображается окно AutoCAD или LT Graphics, иногда называемое графическим пользовательским интерфейсом или GUI (см. рис. 1.2).
Рисунок 1.2: Графическое окно AutoCADРадиокнопки круглые и расположены в виде списка или группы. Одновременно можно активировать только один радиокнопку.
Примечание Если при запуске AutoCAD появляется окно «Мастерская новых возможностей», щелкните второй или третий переключатель в окне, а затем нажмите «ОК», чтобы удалить его. Вы всегда можете получить к нему доступ в меню «Справка».
Панели инструментов на экране могут располагаться не в тех местах, где они показаны на рис. 1.2. Я рекомендую настроить экран так, как показано здесь, так как это значительно облегчит изучение книги. Далее в этой главе вы увидите, как перемещать панели инструментов, отображать и размещать новые панели инструментов, а также удалять их.
Другая функция, называемая палитрами , может отображаться в правой части экрана при запуске AutoCAD. Палитры могут отображаться в виде прямоугольной области или вертикальной строки заголовка. Если они появляются, выберите «Инструменты» «Окно инструментальных палитр», чтобы временно закрыть палитры. Мы рассмотрим их в главах 7 и 9.
Управление запуском AutoCAD
Вы можете настроить AutoCAD и LT на отображение или скрытие диалогового окна запуска при запуске AutoCAD.
- В строке меню выберите Инструменты Параметры, чтобы открыть диалоговое окно Параметры.
- Перейдите на вкладку «Система», чтобы перенести ее вперед.
- В разделе «Общие параметры» откройте раскрывающийся список «Автозагрузка».
- Если вы хотите, чтобы AutoCAD отображал диалоговое окно запуска, щелкните Показать диалоговое окно запуска.
- Если вы хотите, чтобы AutoCAD запускался с пустым чертежом, нажмите «Не показывать диалоговое окно запуска».
- Нажмите «Применить», а затем нажмите «ОК».
При следующем запуске AutoCAD будут использоваться ваши настройки.

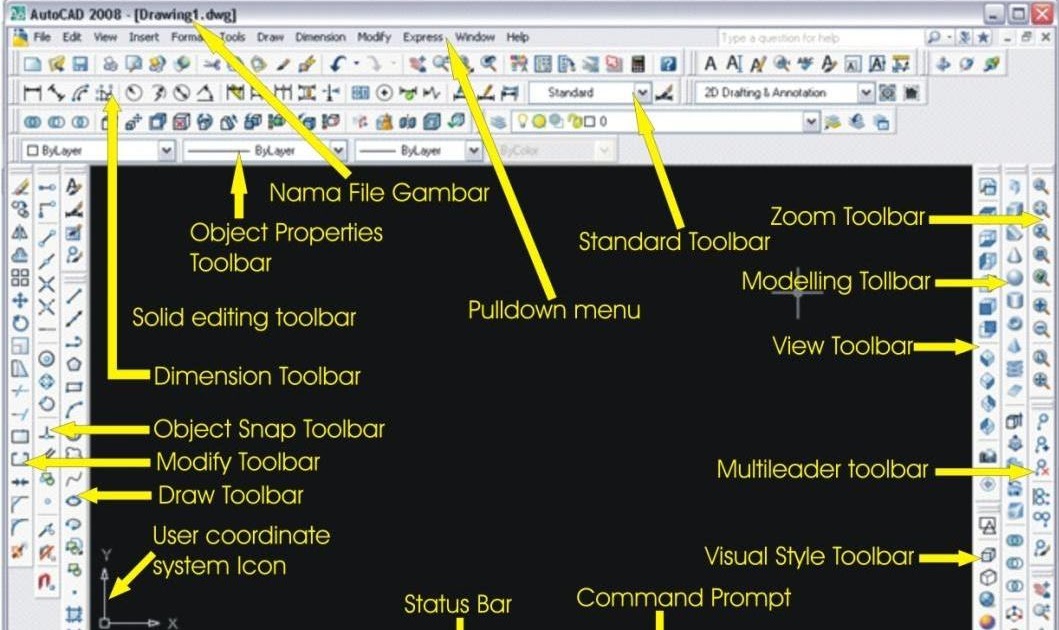

Знакомство с графическим окном AutoCAD
В верхней части графического окна находятся строка заголовка, строка меню и три панели инструментов.
Строка заголовка аналогична строке заголовка любой программы Windows. Он содержит имя программы (AutoCAD или AutoCAD LT) и заголовок текущего чертежа с его путем . Под строкой заголовка находится строка меню, где вы увидите раскрывающиеся меню. Среди раскрывающихся меню первые два слева и последнее справа — это меню Windows (это означает, что они появляются в большинстве приложений Windows).
Эти меню Windows также содержат несколько команд, специфичных для AutoCAD. Остальные меню являются меню AutoCAD.
Под этими меню находится Стандартная панель инструментов , которая содержит 22 командные кнопки (у LT только 21). Некоторые из этих кнопок будут знакомы пользователям Windows; остальные являются командами AutoCAD. Сразу под стандартной панелью инструментов находятся панель инструментов «Слои» и панель инструментов «Свойства» , которые вместе содержат три командные кнопки и пять раскрывающихся списков.
Пустая средняя часть экрана называется областью рисования . Обратите внимание на подвижную курсор перекрестия . Перекрестие курсора может не полностью проходить по экрану. Я рекомендую вам настроить их так, чтобы они выглядели так, как показано на рисунках в этой книге, и я покажу вам, как это сделать, когда мы внесем несколько изменений позже в этой главе.
Обратите внимание на маленькую рамку на пересечении двух линий перекрестия.
Это одна из нескольких форм курсора AutoCAD и LT. Когда вы перемещаете курсор за пределы области рисования, он принимает вид стандартной стрелки Windows. Когда вы начнете использовать команды, они будут принимать другие формы, в зависимости от того, на каком шаге команды вы находитесь.
Значок с двойной стрелкой в левом нижнем углу области рисования — это значок пользовательской системы координат . Он указывает положительное направление для координат X и Y. В большинстве глав этой книги он вам не понадобится, поэтому вы узнаете, как сделать его невидимым, в главе 3.
Строка заголовка и строка меню в верхней части экрана LT идентичны таковым в AutoCAD, за исключением того, что в строке заголовка отображается AutoCAD LT , а не AutoCAD .
В нижней части области рисования находятся три вкладки: вкладка «Модель» и две вкладки «Компоновка».
Эти вкладки используются для переключения между режимами просмотра. (Я буду обсуждать режимы просмотра в главе 13.) В нашем примере нет плавающих панелей инструментов в области рисования, но есть две закрепленные панели инструментов слева от области рисования. На вашем экране могут быть или не быть панели инструментов, или они могут быть в другом положении. Если панели инструментов находятся в пределах области рисования, они будут иметь цветную строку заголовка. Подробности см. в разделе «Панели инструментов» далее в этой главе.
Под областью рисования находится командное окно .
В командном окне вы указываете программе, что делать, и где программа сообщает вам, что происходит. Это важная область, и вам нужно будет подробно изучить, как она работает. Должны быть видны три строки текста. Если на вашем экране отображается менее трех строк, вам нужно будет сделать видимыми еще одну или две строки. Вы узнаете, как это сделать позже в этой главе в разделе «Командное окно».
Командное окно в LT идентично окну в AutoCAD.
Под окном команд находится строка состояния .
В левой части строки состояния вы увидите окно считывания координат. Посередине восемь кнопок считывания (у LT всего семь), которые указывают различные режимы рисования. Важно изучить систему координат и большинство этих вспомогательных средств рисования (привязка, сетка, орто и осевая привязка) на раннем этапе обучения рисованию в AutoCAD или LT. Они помогут вам создать аккуратные и точные рисунки. Polar и Otrack — это расширенные инструменты рисования, которые будут представлены в главе 5. Lwt означает вес линий и будет обсуждаться в главе 14 при обсуждении печати. Кнопка «Модель» — это расширенное вспомогательное средство, которое будет рассмотрено в главе 13. В крайнем правом углу строки состояния находятся маленькие значки, указывающие на наличие различных функций для сеанса рисования. Эти особенности выходят за рамки этой книги.
LT не отображает кнопку Otrack в строке состояния.
Это краткое введение в различные части графического окна. Я не упомянул пару элементов, которые могут быть видны на вашем экране. У вас могут быть полосы прокрутки внизу и справа от области рисования, и у вас может быть меню в правой части области рисования. Обе функции могут быть полезными, но они также могут быть помехой и занимать драгоценное место в области рисования. Они не принесут вам никакой пользы при прочтении этой книги, поэтому я предлагаю вам пока удалить их.
Чтобы временно удалить эти функции, выполните следующие действия:
- Выберите Инструменты Параметры, чтобы открыть диалоговое окно Параметры (показано на рис. 1.3). Он имеет девять вкладок (в LT всего восемь) вверху, которые действуют как вкладки в папках с файлами.
Рисунок 1.3: Диалоговое окно «Параметры» - Перейдите на вкладку «Дисплей», показанную на рис. 1.4. Сосредоточьтесь на прямоугольной области под названием «Элементы окна». Если полосы прокрутки видны на нижнем и правом краях области рисования, будет установлен флажок Отображать полосы прокрутки в окне рисования.
Рисунок 1.4: Диалоговое окно «Параметры», открытое на вкладке «Экран» - Установите флажок, чтобы отключить полосы прокрутки. Также установите флажок Показать экранное меню, чтобы отключить экранное меню. Пока не нажимайте кнопку ОК.
1.4. Сосредоточьтесь на прямоугольной области под названием «Элементы окна». Если полосы прокрутки видны на нижнем и правом краях области рисования, будет установлен флажок Отображать полосы прокрутки в окне рисования.Другой параметр отображения, который вы, возможно, захотите изменить на этом этапе, управляет цветом курсора и фона области рисования. На иллюстрациях в этой книге показан белый фон и черный курсор-перекрестие, но вы можете изменить цвета местами. Для этого выполните следующие действия:
- В области «Элементы окна» вкладки «Отображение» нажмите кнопку «Цвета», чтобы открыть диалоговое окно «Параметры цвета» (см. рис. 1.5). В середине диалогового окна в раскрывающемся списке «Элемент окна» должен быть виден фон вкладки «Модель». Если это не так, откройте раскрывающийся список и выберите его.
LT не имеет меню «Экран», поэтому возможность отключить его отсутствует на вкладке «Дисплей» LT.
Рисунок 1.5: Диалоговое окно «Параметры цвета» - Перейдите к раскрывающемуся списку «Цвет», который находится под раскрывающимся списком «Элемент окна». Если фон вашей области рисования в настоящее время белый, отображается квадрат, за которым следует слово White . Откройте раскрывающийся список Цвет. Прокрутите до «Черный» (или нужный цвет фона) и выберите его. Теперь область рисования будет окрашена в этот цвет, а цвет курсора изменится на белый, как показано в окне предварительного просмотра вкладки «Модель» в верхнем левом углу диалогового окна.
- Нажмите кнопку «Применить и закрыть», чтобы закрыть диалоговое окно «Параметры цвета».
- Пока не закрывайте диалоговое окно «Параметры».
- Если вы хотите, чтобы линии курсора-перекрестия полностью пересекали экран, перейдите в левый нижний угол вкладки «Экран».
(внизу справа для LT) и переместите ползунок, чтобы изменить настройку размера перекрестия на 100. - Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Параметры».
Если это не так, откройте раскрывающийся список и выберите его.
Ваш экран и курсор-перекрестие приобретут новые назначенные цвета, а линии перекрестия должны пройти через всю область рисования.
| Наконечник | Если в качестве цвета фона области рисования выбрать цвет, отличный от черного, цвет курсора-перекрестия останется таким же, как и был (черный). Чтобы изменить цвет перекрестия, в диалоговом окне «Параметры цвета» откройте раскрывающийся список «Элемент окна» и выберите «Указатель вкладки «Модель». Затем выберите цвет из раскрывающегося списка Цвет. |
Командное окно
Прямо под областью рисования находится командное окно. Это окно на самом деле отделено от области рисования и ведет себя как окно Windows, то есть вы можете перетащить его в другое место на экране и изменить его размер, хотя я не рекомендую делать это поначалу.
Если в настоящее время у вас в окне менее трех строк текста, вам потребуется увеличить размер окна по вертикали. Для этого переместите курсор к горизонтальной границе между областью рисования и командным окном, пока он не изменится на стрелку вверх и вниз, разделенную двумя параллельными горизонтальными линиями.
Удерживая нажатой левую кнопку мыши, перетащите курсор вверх примерно на расстояние, равное одной или двум строкам текста, а затем отпустите кнопку мыши. Вы должны увидеть больше строк текста, но вам, возможно, придется попробовать это пару раз, чтобы отобразить ровно три строки. При закрытии программы новые настройки будут сохранены, и при следующем запуске AutoCAD в командном окне отобразятся три строки.
Командное окно — это окно, в котором вы предоставляете информацию AutoCAD и где AutoCAD запрашивает следующий шаг при выполнении команды. Хорошей практикой будет выработать привычку следить за окном команд, когда вы работаете над своим рисунком. Большинство ошибок возникает, когда вы не просматриваете его часто.
Прежде чем начать рисовать, внимательно изучите меню, панели инструментов и элементы управления с клавиатуры.
| Примечание | Во многих случаях команды AutoCAD можно запускать несколькими способами: из раскрывающихся меню, с панелей инструментов и с клавиатуры. Когда вы привыкнете к черчению в AutoCAD, вы выучите несколько сочетаний клавиш, которые быстро запускают команды, и найдете наиболее удобный для вас способ. |
Выпадающие меню
Строка меню, расположенная чуть ниже строки заголовка (см. рис. 1.2 выше в этой главе), состоит из 11 слов и значка. Щелкните любой из них, чтобы отобразить раскрывающееся меню. Значок слева и меню «Файл» и «Правка» включены во все приложения, совместимые с Windows, хотя они несколько адаптированы для работы с AutoCAD. Меню, связанное со значком, содержит команды для управления внешним видом и положением области рисования.
Команды в меню «Файл» предназначены для открытия и сохранения новых и существующих файлов чертежей, печати, создания ссылок в Интернете, экспорта файлов в другое приложение, выбора основных служебных параметров и выхода из приложения. Меню «Правка» содержит команды «Отменить» и «Повторить», инструменты «Вырезать» и «Вставить», а также параметры для создания ссылок между файлами AutoCAD и другими файлами. Меню «Справка» (последнее меню справа) работает так же, как и все меню справки Windows, а также содержит несколько записей, относящихся к AutoCAD, включая некоторые онлайн-ресурсы и контекстно-зависимую функцию справки, называемую информационной палитрой.
Остальные восемь меню содержат наиболее часто используемые команды AutoCAD. Вы обнаружите, что если вы сможете освоить логику организации команд по меню, вы сможете быстро найти нужную команду. Вот краткое описание каждого из других раскрывающихся меню AutoCAD:
Вид Содержит инструменты для управления отображением файла чертежа.
Вставка Содержит команды для размещения рисунков и изображений или их частей внутри других рисунков.
Формат Содержит команды для настройки общих параметров нового чертежа.
Инструменты Содержит специальные инструменты для использования во время работы над текущим чертежом, например, для определения длины линии или для запуска специального макроса.
Рисование Содержит команды для создания новых объектов (например, линий или кругов) на экране.
Размер Содержит команды для нанесения размеров на чертеже.
Изменить Содержит команды для изменения существующих объектов на чертеже.
Окно Содержит команды для отображения открытых в данный момент окон и список открытых в данный момент файлов чертежей.
Панели инструментов
Сразу под выпадающими меню находится самая обширная из панелей инструментов — Стандартная панель инструментов.
22 значка на стандартной панели инструментов AutoCAD не отображаются как кнопки, пока вы не наведете на них указатель мыши, и они объединены в семь логических групп. Значки в левой половине стандартной панели инструментов в основном предназначены для команд, используемых во всех Windows-совместимых приложениях, поэтому они могут быть вам знакомы. Значки в правой половине стандартной панели инструментов — это команды AutoCAD, которые вы используете во время обычных операций рисования для различных задач. Вы используете эти команды для решения ряда задач, включая следующие:
Всплывающие элементы панели инструментов
Обратите внимание, что один значок на стандартной панели инструментов имеет небольшую треугольную стрелку в правом нижнем углу. Эта стрелка указывает, что при нажатии на этот значок отображается более одной команды. Выполните следующие действия, чтобы увидеть, как работает этот специальный значок.
- Переместите курсор вверх к стандартной панели инструментов и укажите на значок с увеличительным стеклом и прямоугольником внутри.
- На мгновение задержите стрелку на кнопке, не нажимая. Небольшое окно открывается прямо под ним, отображая команду, которую представляет кнопка. В этом случае в окне должно быть написано «Zoom Window». Это подсказка — они есть у всех кнопок. Обратите внимание на маленькую стрелку в правом нижнем углу значка. Это стрелка с несколькими командами, упомянутая ранее.
- Поместите курсор со стрелкой на кнопку и удерживайте левую кнопку мыши. Столбец из восьми кнопок опускается вертикально ниже исходной кнопки. Верхняя кнопка в столбце является дубликатом кнопки, которую вы нажали. Этот столбец кнопок называется всплывающим меню панели инструментов .
- Удерживая нажатой кнопку мыши, перетащите стрелку вниз на каждую кнопку, пока не дойдете до кнопки с увеличительным стеклом и листом белой бумаги. Держите стрелку там, пока не увидите кончик инструмента. Там должно быть написано «Увеличить все». Теперь отпустите кнопку мыши. Всплывающее меню исчезнет, и AutoCAD выполнит команду «Увеличить все». Посмотрите в окно команд в нижней части экрана.
В конце верхней строки текста стоит «_all». Это говорит о том, что вы использовали параметр «Все» команды «Масштаб». Это всплывающее меню называется Масштаб , поскольку оно содержит инструменты для изменения видов чертежа или «масштабирования чертежа».
Команда «Масштабировать все» изменяет вид вашего чертежа, чтобы включить в него специальные предустановленные параметры. Мы рассмотрим эту команду в главе 3.
- Посмотрите на стандартную панель инструментов, где раньше была кнопка Zoom Window. Обратите внимание, что она была заменена кнопкой Zoom All.
Наконечник Во всплывающем меню панели инструментов выбранная кнопка заменяет кнопку, которая была на панели инструментов. Такое расположение удобно, если вы собираетесь использовать одну и ту же команду несколько раз, потому что кнопка для команды легкодоступна, и вам не нужно открывать всплывающее меню, чтобы выбрать ее снова.
Порядок кнопок всплывающего меню остается прежним, поэтому, когда вы снова откроете всплывающее меню «Масштаб», кнопка «Окно масштабирования» окажется вверху списка. Вам нужно будет ознакомиться со всеми кнопками всплывающих окон, которые вы используете, потому что последняя использованная кнопка становится репрезентативной кнопкой на домашней панели инструментов.
Посмотрите в окно команд в нижней части экрана.
Порядок кнопок всплывающего меню остается прежним, поэтому, когда вы снова откроете всплывающее меню «Масштаб», кнопка «Окно масштабирования» окажется вверху списка. Вам нужно будет ознакомиться со всеми кнопками всплывающих окон, которые вы используете, потому что последняя использованная кнопка становится репрезентативной кнопкой на домашней панели инструментов.Поведение всплывающего меню «Масштаб» на стандартной панели инструментов такое же, как и поведение всплывающих меню в целом.
| Примечание | Каждый раз, когда вы запускаете AutoCAD или LT для нового сеанса рисования, панели инструментов сбрасываются и содержат исходные всплывающие кнопки. |
Всплывающие панели инструментов на самом деле представляют собой обычные панели инструментов, прикрепленные к другой панели инструментов. Есть 29панели инструментов, и только 2 из них являются всплывающими — всплывающее меню «Масштаб», о котором я только что говорил, и всплывающее меню «Вставка» на панели инструментов «Рисование».
Вы можете отображать всплывающие меню «Масштаб» и «Вставка» как обычные панели инструментов, независимые от панелей инструментов «Стандартная» и «Рисование».
LT имеет 22 панели инструментов по сравнению с 29 в AutoCAD. Почти все дополнительные панели инструментов в AutoCAD предназначены для инструментов 3D и визуализации.
Отображение и расположение панелей инструментов
В этом разделе я буду использовать панель инструментов Масштаб, чтобы показать вам некоторые способы управления панелями инструментов и управления ими. Выполните следующие шаги:
- Щелкните правой кнопкой мыши любую кнопку панели инструментов на экране, чтобы открыть меню Панели инструментов (см. Рисунок 1.6).
Рисунок 1.6: Меню Панели инструментов - Щелкните Масштаб, чтобы отобразить панель инструментов Масштаб в виде плавающего прямоугольника в области рисования.
Обратите внимание, что панель инструментов Масштаб теперь имеет строку заголовка.
Панели инструментов, расположенные в области рисования, имеют строки заголовка. Поместив курсор на строку заголовка и удерживая левую кнопку мыши, вы можете перетаскивать панель инструментов по экрану. Попробуйте это с помощью панели инструментов Zoom. - Нажмите и перетащите панель инструментов Масштаб в правую часть экрана. Вы заметите, что при перетаскивании панель инструментов остается на месте, и вы перетаскиваете прямоугольник того же размера, что и панель инструментов (см. рис. 1.7). Когда вы перетаскиваете прямоугольник вправо от области рисования и начинаете перемещать его из области рисования в правую часть экрана, прямоугольник становится выше и тоньше.
Рисунок 1.7: Перетаскивание панели инструментов Масштаб - Отпустите левую кнопку мыши, как только панель инструментов выйдет за пределы области рисования. Прямоугольник изменится на панель инструментов «Масштаб», которая теперь находится за пределами области рисования без строки заголовка.
Эта процедура называется закреплением панели инструментов. Обратите внимание, что панели инструментов «Стандартная» и «Свойства объекта» не имеют заголовков — они закреплены.
- Переместите стрелку курсора в левый конец стандартной панели инструментов так, чтобы точка стрелки находилась на двух вертикальных поручнях.
- Удерживая нажатой левую кнопку мыши, когда стрелка курсора находится на защелках стандартной панели инструментов, перетащите панель инструментов в область рисования. Отпустите кнопку мыши. Стандартная панель инструментов теперь имеет строку заголовка, а пространство, которое она занимала в верхней части экрана, было заполнено, что сделало область рисования немного больше, как вы можете видеть на рис. 1.8. Стандартная панель инструментов теперь представляет собой плавающую панель инструментов , которую можно перемещать по области рисования.
Рисунок 1.8: Стандартная панель инструментов в области рисования
Панели инструментов, расположенные в области рисования, имеют строки заголовка. Поместив курсор на строку заголовка и удерживая левую кнопку мыши, вы можете перетаскивать панель инструментов по экрану. Попробуйте это с помощью панели инструментов Zoom.
Плавающие панели инструментов не влияют на размер области рисования, но они закрывают ваш рисунок.
Каждая строка или столбец закрепленных панелей инструментов занимает пространство, которое в противном случае было бы областью рисования. Вы должны решить, сколько закрепленных и плавающих панелей инструментов вам нужно на экране одновременно. Хороший способ начать — оставить панели инструментов «Стандарт», «Слои» и «Свойства» закрепленными в верхней части экрана, а панели инструментов «Рисовать» и «Изменить» — в левой части экрана, как показано ранее на рис. 1.2.
Поручни — это две линии в левом конце горизонтальной панели инструментов или в верхней части вертикальной. Они представляют собой единственное место, где можно захватить закрепленную панель инструментов, чтобы переместить ее. Вы также можете превратить закрепленную панель инструментов в плавающую, дважды щелкнув ее поручни.
Чтобы вернуть панель инструментов «Стандартная» на прежнее место и удалить панель инструментов «Масштаб», выполните следующие действия:
- Перетащите панель инструментов «Стандартная» в прежнее положение над панелями инструментов «Слои» и «Свойства».
- Перетащите панель инструментов Масштаб обратно в область рисования с помощью поручней. Вы можете легко изменить форму любой плавающей панели инструментов, перетащив ее край. Давайте изменим форму этой панели инструментов.
- Переместите курсор к крайнему правому краю панели инструментов Масштаб, пока курсор перекрестия не примет вид двунаправленной стрелки.
Удерживая левую кнопку мыши с курсором на правом краю панели инструментов, перетащите стрелку влево, пока прямоугольник не изменит форму. Отпустите кнопку мыши.
Вы можете изменить форму и положение каждой плавающей панели инструментов, чтобы она соответствовала области рисования, как вам нравится. Вам сейчас не понадобится панель инструментов Zoom, поэтому удалите ее.
- Переместите курсор вверх к строке заголовка и щелкните поле со знаком , чтобы закрыть панель инструментов Масштаб.
Если ваши панели инструментов Draw и Modify расположены в левой части области рисования, как показано ранее на рис.
1.2, перейдите к следующему разделу. Если эти панели инструментов находятся в другом месте области рисования, попробуйте выполнить действия, описанные в этом разделе, чтобы закрепить их слева. Если панели инструментов не отображаются, щелкните правой кнопкой мыши любую видимую кнопку панели инструментов и выберите «Рисовать». Перетащите панель инструментов «Рисование» в левую часть области рисования и закрепите ее. Сделайте то же самое с панелью инструментов Modify, расположив ее рядом с панелью инструментов Draw.
Такое расположение панелей инструментов будет удобным, поскольку вы часто используете команды на этих пяти панелях инструментов. Если вам временно потребуются другие панели инструментов, вы можете использовать меню Панели инструментов, чтобы отобразить их в области рисования и оставить их плавающими.
Пользовательские панели инструментов
Вы можете настроить каждую панель инструментов, а также создавать свои собственные панели инструментов, используя только те командные кнопки, которые вы используете.
Вы даже можете создать свои собственные кнопки для команд, которые еще не представлены кнопками на панелях инструментов. Однако эти действия предназначены для более продвинутых пользователей и не рассматриваются в этой книге. Дополнительные сведения о настройке панелей инструментов см. в разделе 9.0521 Освоение AutoCAD 2005 и AutoCAD LT 2005 Джордж Омура (Sybex, 2004).
Профили
По мере того, как вы привыкнете к работе с AutoCAD, вы разработаете свои собственные предпочтения для макета графического окна AutoCAD, в том числе: |
Вы управляете этими функциями в диалоговом окне «Параметры». Если вы делитесь своей рабочей станцией с другими, вам будет удобно настроить профиль и сохранить его. Таким образом, если кто-то изменит организацию вашего графического окна, вы сможете быстро восстановить свои настройки. Вот как это сделать:
- Настройте панели инструментов на экране по своему усмотрению.
- Выберите «Сервис Параметры», чтобы открыть диалоговое окно «Параметры», щелкните вкладку «Отображение» и внесите необходимые изменения в цвет фона и курсора или в видимость ползунков.
- Перейдите на вкладку «Профили», показанную на рис. 1.9.
Рисунок 1.9: Вкладка «Профили» в диалоговом окне «Параметры» - Нажмите кнопку «Добавить в список», чтобы открыть диалоговое окно «Добавить профиль», показанное на рис. 1.10.
Рисунок 1.10: Диалоговое окно «Добавить профиль» - В поле Имя профиля введите имя своего профиля. У вас также есть возможность ввести описание под именем.
- Нажмите «Применить и закрыть». Ваш новый профиль появится в списке доступных профилей. Этот новый профиль представляет собой расположение экрана, которое было текущим, когда вы добавили свой профиль в список.
- Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Параметры».
При следующем запуске AutoCAD, если графическое окно настроено не так, как вы хотите, выполните следующие действия:
- Выберите Инструменты Параметры, чтобы открыть диалоговое окно Параметры, и щелкните вкладку Профили.
- Выделите свой профиль и нажмите кнопку Установить текущий.
- Нажмите кнопку ОК. Затем графическое окно будет настроено в соответствии с вашими предпочтениями.
Клавиатура
Клавиатура — важный инструмент для ввода данных и команд. Если вы хорошо печатаете, вы можете ускорить работу с AutoCAD, научившись вводить команды с клавиатуры. AutoCAD предоставляет так называемые alias keys — отдельные клавиши или комбинации клавиш, которые запускают любую из нескольких часто используемых команд. Вы можете добавить больше или изменить существующие псевдонимы по мере знакомства с программой.
В дополнение к клавишам-псевдонимам можно использовать несколько клавиш F (функциональные клавиши) в верхнем ряду клавиатуры в качестве двух- или трехпозиционных переключателей (переключателей) для включения и выключения функций AutoCAD. Хотя кнопки на экране дублируют эти функции (Snap, Grid и так далее), иногда быстрее использовать F-клавиши.
Наконец, вы можете активировать команды в раскрывающихся меню с клавиатуры, а не с помощью мыши. Если вы нажмете клавишу Alt, в каждом меню появится подчеркнутая буква, называемая горячей клавишей . Нажатие клавиши с подчеркнутой буквой активирует меню. Каждая команда в меню также имеет горячую клавишу. После того, как вы активируете меню с помощью комбинации горячих клавиш, вы можете ввести подчеркнутую букву этих команд. Для некоторых команд этот метод может быть самым быстрым способом их запуска и выбора параметров.
При работе в AutoCAD вам нужно будет вводить множество данных, таких как размеры и примечания по конструкции, отвечать на вопросы «да» или «нет» и использовать клавиши со стрелками. Вы будете постоянно пользоваться клавиатурой. Это может помочь выработать привычку держать левую руку на клавиатуре, а правую на мыши — если вы правша — или наоборот, если вы левша.
Мышь
Ваша мышь, скорее всего, будет иметь две или три кнопки. (Если это IntelliMouse, у нее будет две или более кнопок с колесиком между ними.
) До сих пор в этой главе вы использовали левую кнопку мыши для выбора меню, команд или параметров команды или для удерживания кнопки и перетаскивания. меню, панель инструментов или окно. Чаще всего вы будете использовать левую кнопку мыши, но вы также будете использовать правую кнопку мыши.
Во время рисования вы будете использовать правую кнопку мыши для следующих трех операций:
- Для отображения меню, содержащего опции, относящиеся к конкретному шагу, на котором вы находитесь в данный момент
- Для использования в сочетании с клавишей Shift или Control для отображения меню, содержащего специальные средства рисования, называемые объектными привязками (см. главу 10)
- Для отображения меню панелей инструментов, когда указатель находится на любом значке панели инструментов, открытой в данный момент
Если у вас трехкнопочная мышь, средняя кнопка обычно запрограммирована на отображение меню объектной привязки вместо использования правой кнопки с клавишей Shift.
Если у вас есть IntelliMouse, вы можете использовать колесико несколькими способами для управления видом вашего рисунка. Я расскажу об этих методах в следующих главах.
AutoCAD широко использует панели инструментов и функцию контекстного меню. Это делает вашу мышь важным инструментом ввода. Клавиатура необходима для ввода числовых данных и текста, она имеет горячие клавиши и псевдонимы, которые могут ускорить вашу работу. Но мышь является основным инструментом для запуска команд, выбора параметров и управления панелями инструментов.
В следующей главе вы познакомитесь с несколькими основными командами, которые позволят вам нарисовать небольшую диаграмму. Если вы собираетесь сделать перерыв и хотите закрыть AutoCAD, выберите «Файл» и выберите «Не сохранять чертеж».
Вы опытны?
Теперь вы можете
- открыть новый чертеж с помощью диалогового окна запуска
- распознавать элементы графического окна AutoCAD
- понять, как работает окно команд и почему это важно
- использовать раскрывающиеся меню
- вызов и управление расположением панелей инструментов
- сохранить профиль настройки экрана в AutoCAD
AutoCAD: добавление панели инструментов «Слои» в рабочую область
Опубликовано 20 июня 2017 г.
Автор: Мэтт Миямото.
Автокад- Классическое рабочее пространство AutoCAD и лента — получите лучшее из обоих миров
- Быстрый доступ к элементам управления слоями с любой вкладки ленты
- Пошаговые инструкции
Просматривая некоторые из наших недавних обращений в службу технической поддержки, я наткнулся на запрос на рабочее пространство «AutoCAD Classic». Хотя рабочее пространство официально удалено из программы AutoCAD с версии 2015 года, элементы, составляющие это рабочее пространство, по-прежнему доступны тем, кто знает, как их найти.
Использование рабочего пространства AutoCAD Classic больше не рекомендуется из-за обновленных возможностей и функций, которые теперь встроены в ленту. Например, редактор многострочного текста, команда «Создание штриховки» и «Массив» теперь являются частью контекстных вкладок ленты, которые появляются при использовании этих команд.
При этом нет причин, по которым вы не можете взять лучшее из обоих миров.
Я уже некоторое время загружаю панели инструментов «Слои» и «Слои II» в свою рабочую область, и это дает мне быстрый доступ к элементам управления слоями, независимо от того, на какой вкладке ленты я нахожусь.
Поскольку панель «Слои» на ленте по умолчанию находится на вкладке «Главная», вам придется переключаться между вкладками ленты, если вы работаете с аннотациями или вставкой и другими инструментами, не основанными на вкладке «Главная». Возможность быстро установить текущий слой или настроить состояния слоев, не переключаясь между вкладками ленты, сэкономила мне время и сделала черчение намного более эффективным.
Пошаговые инструкции
Панель быстрого доступа в AutoCAD 2018 была обновлена, чтобы включить список управления слоями как часть отображаемых параметров, но это будет отображать только раскрывающийся список управления слоями, а не дополнительные утилиты, такие как диспетчер свойств слоев или диспетчер состояний слоев.
Если вы хотите добавить панель инструментов «Слои» (или любую другую классическую панель инструментов) в свою рабочую область, выполните следующие действия:
1. Запустите AutoCAD и откройте файл (подойдет любой файл)
2. В командной строке (или динамическом вводе) введите -ПАНЕЛЬ ИНСТРУМЕНТОВ и нажмите ВВОД
.
3. Когда будет предложено ввести имя, введите СЛОИ и нажмите ВВОД
.
4. Когда будет предложено ввести параметр, введите S для показа и нажмите ENTER
.
По умолчанию панель инструментов «Слои» должна находиться в верхней части области рисования под лентой.

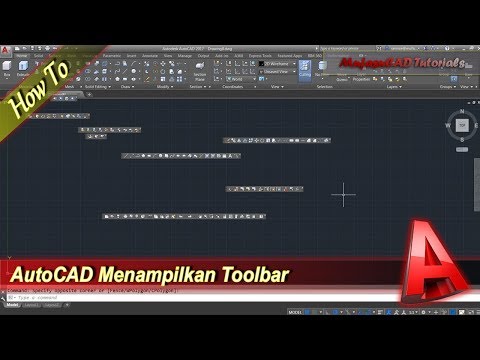

После отображения первой панели инструментов можно легко добавить дополнительные классические панели инструментов. Щелкните правой кнопкой мыши в серой области, где закреплена панель инструментов, и получите доступ к полному списку панелей инструментов из меню.
Мне также нравится добавлять панель инструментов Layers II в рабочее пространство, чтобы обеспечить доступ к дополнительным инструментам слоев, таким как изоляция слоя, обход слоя, заморозка слоя, отключение слоя и блокировка/разблокировка слоя.
Самый большой недостаток классической панели инструментов «Слои» заключается в том, что цветная плитка не работает для изменения цвета слоев, как это происходит в раскрывающемся списке текущего слоя. Поскольку эта функция была добавлена недавно, классическая панель инструментов не была обновлена для включения этой возможности. Заморозить/разморозить/включить/выключить/заблокировать/разблокировать всю работу с классической панели инструментов.
Некоторые панели инструментов также отображаются в «плавающем» состоянии, поэтому вам, возможно, придется осмотреться на экране (или экранах, если у вас более одного монитора) и переместить их в нужное место.
Независимо от того, ищете ли вы способ вернуть часть рабочего пространства AutoCAD Classic или ищете способ повысить эффективность, сделав больше инструментов доступным в своем рабочем пространстве, добавление некоторых классических панелей инструментов — отличное начало. Обязательно сохраните изменения в пользовательской рабочей области или убедитесь, что в настройках рабочей области установлен флажок «Автоматически сохранять изменения рабочей области», чтобы сохранить эти настройки в следующем сеансе.
ПРИМЕЧАНИЕ. Чтобы вручную настроить рабочее пространство AutoCAD Classic, включите все панели инструментов, которые вы хотите видеть, установите для системной переменной MENUBAR значение 1 и используйте команду RIBBONCLOSE, чтобы отключить ленту. При использовании классической настройки рабочей области команды на основе ленты будут отображать свои параметры в виде текста в окне динамического ввода или в командной строке, поскольку контекстные вкладки будут недоступны.
Дополнительные советы и рекомендации можно найти в нашем блоге. Для получения дополнительной информации о программных решениях, обучении и консультациях, которые предоставляет Ideate, посетите домашнюю страницу Ideate, Inc.
