Как объединить объекты в компасе: КОМПАС-3D Home для чайников. Часть 1.1. Ответы вопросы.

КОМПАС-3D Home для чайников. Часть 1.1. Ответы вопросы.

Эта заметка не планировалась изначально, но к первой части (http://3dtoday.ru/blogs/kompas-3d/kompas3d-home-for-dummies-the-basics-of-3d-design-part-1/) было написано более 50 комментариев , многие из которых содержали вопросы по функционалу — как сделать то или иное действие. Поэтому здесь я объединил свои ответы и дал дополнительные пояснения.

1. Если вы хотите быстрее приступить к изучению нового функционала

Начните с изучения азбуки.

Азбуки находятся в меню Справка — Азбуки и приемы. Лучше всего сначала изучить Азбуку КОМПАС-График, потом Азбуку КОМПАС-3D и только после этого Приемы работы в КОМПАС-3D. В азбуках существуют «волшебные кнопки», нажав которые вы подсвечиваете нужные команды на панелях.

Благодаря наличию «волшебных кнопок» вы пройдете интерактивную Азбуку намного быстрее, чем будете читать текст или смотреть видеоуроки.

Всего за пару вечеров можно понять основы функционала.

По этой ссылке вы найдете видеоуроки по КОМПАС-3D: http://vk.cc/4p06Nm

По этой ссылке прочитаете советы по КОМПАС-3D: http://vk.cc/4p06u2

Уроки, которые будут публиковаться здесь, не повторяют азбуку или стандартные видеоуроки, а адаптированы специально для 3D-печати.

2. Как сдвинуть изображение вправо или влево в режиме эскиза?

Если вы находитесь в режиме эскиза и вам нужно сдвинуть изображение вправо или влево, не смещая плоскость, нажмите Shift и, нажимая колесо мыши, передвигайте изображение. Если вы случайно сдвинули изображение, то выделите плоскость, нажмите правую кнопку и в контекстном меню выберите ‘Нормально к…’.

3. Как объединить все компоненты сборки в одно тело? Для объединения компонентов сборку необходимо сохранить её как деталь. Откройте меню Файл — Сохранить как… Выберите тип файла «КОМПАС-Детали(*.

m3d)» выберите «Сохранить с параметрами…»

В открывшемся окне «Параметры сохранения в деталь» выберите объединить тела и компоненты в одно тело.

Учтите, что процесс может быть длительным. Сохранение сборки из 2500 компонентов в деталь занимает около 40 минут.

4. Как перемещать отрезки, окружности и другую геометрию в эскизе?

Основным способом позиционирования объектов является простановка размеров, но имеются и другие способы.

[SIZE=2]Для перемещения и редактирования геометрии существуют инструменты на панели ‘Редактирование’.

[SIZE=2]Команда ‘Сдвиг’.

[SIZE=2]Допустим, есть такой эскиз:

[SIZE=2]Выделяем его с помощью мыши или нажав Ctrl+A:

[SIZE=2]Если объект выделен, он меняет цвет:

[SIZE=2]Запускаем команду ‘Сдвиг’ на панели ‘Редактирование’:

[SIZE=2]Вводим параметры сдвига по оси X и жмем Enter (я ввел 5 мм, для большей заметности):

[SIZE=2]Затем по оси Y и также жмем Enter[SIZE=2] (для наглядности я введу 0, чтобы смещение было только в одном направлении):

[SIZE=2]В результате эскиз переместился на 5 мм вдоль оси X:

[SIZE=2]Команда ‘Поворот’.

[SIZE=2]Выделяем объект с помощью мыши, или нажав Ctrl+A, затем запускаем команду ‘Поворот’:

[SIZE=2]Указываем точку центра поворота: [SIZE=2]Вводим значение угла поворота и жмем Enter:

[SIZE=2]На объекте есть параметризация горизонтальность и вертикальность — они будут потеряны, жмем ‘Да’ в диалоге:

[SIZE=2]Получаем результат:

5. Как улучшить качество отображения?

По умолчанию в КОМПАС-3D установлены настройки графики для лучшей производительности системы. Если вам нужна не производительность, а красивая картинка, то настройте точность отрисовки.

Для этого измените настройки точности. В меню Сервис — Параметры. Выберите Текущая деталь — Точность отрисовки и МЦХ и установите ‘Точность отрисовки’ на максимум

Чтобы улучшить качество отображения в сборке, необходимо настроить качество в каждой детали.

6. Как построить окружность, концентрическую с другой окружностью?

[SIZE=2]Наведите курсор на другую окружность. Если параметрический режим включен, то срабатывает привязка Центр или Ближайшая точка. Если по какой-то причине вы работаете не в параметрическом режиме, тогда жмёте правую кнопку мыши в контекстном меню — Привязка — Центр и указываете окружность или дугу.

7. Если при проецировании спроецировалось много кривых.

Воспользуйтесь библиотекой «Проверка документа».

Запустите менеджер библиотек, зайдите в папку «Прочие» и запустите библиотеку «Проверка документа»

Выберите команду «Проверка наложения элементов»

Нажмите Ок в открывшемся окне.

Повторяющиеся элементы подсветились, нажмите «Да» в диалоге, чтобы удалить их.

8. Если показывает, что эскиз не замкнут.

Возвращаемся в режим эскиза. Запускаем менеджер библиотек. В нем переходим в раздел Прочие и запускаем библиотеку «Сервисные инструменты»

Переходим на вкладку библиотеки и запускаем команду Проверка замкнутости для всех объектов.

Незамкнутые объекты подсвечиваются на экране красными кружками.

Замкните эскиз в показанных местах.

9. Размер файлов при сохранении в Stl. Ознакомьтесь с инструкцией, чтобы разумно подходить к настройкам при сохранении в формат Stl. Учтите, что чем точнее настройка, тем больше размер итогового файла и тем дольше будет идти сохранение.

Размеры файлов при сохранении в Stl:

http://kompas.ru/source/documents/2015-11-settings-stl.pdf

10. В случае каких-то проблем с драйверами на Windows 10 или со встроенной графикой .

Отключите аппаратное ускорение.

Меню Сервис — Параметры. Выбрать Система — Графический редактор — Управление изображением. Убрать галку ‘Использовать аппаратное ускорение’

Если это не помогло, то отключите ‘Дополнительный буфер изображения’.

Выбрать Система — Редактор моделей — Управление изображением. Убрать галку ‘Дополнительный буфер изображения’.

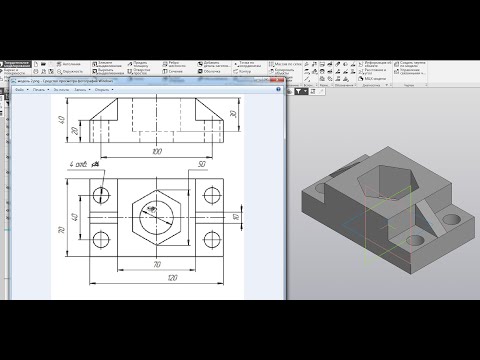

Как соединить две детали в компасе?

Как соединить две детали в компасе?

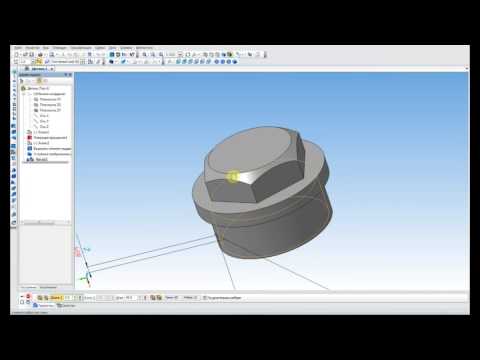

Сборка в Компас 3d

1. 3 На компактной панели активизируем инструментальную панель Редактирование сборки . Нажимаем кнопку Добавить из файла .
2. Чтобы задать сопряжение по соосности нужно перейти в инструментальную панель Сопряжения , нажать на кнопку Соосность .
3. Теперь можно выполнять сопряжение деталей по совпадению.

Как двигать детали в компасе?

Для перемещения объекта необходимо, зажав колесо мыши, сдвинуть изображение в нужное вам положение. Либо нажмите команду «Вид» и в расширенной панели выберите команду «Сдвинуть». Зажмите левую кнопку мыши и сдвиньте изображение в нужное вам положение.

Как объединить детали в сборке Солидворкс?

Чтобы объединить тела, выполните указанные ниже действия.

1. Нажмите кнопку Скомбинировать (панель инструментов «Элементы») или выберите Вставка > Элементы > Скомбинировать.
2. В PropertyManager в окне группы Тип операции выберите Добавить.
3. Для Соединить тела выберите соединяемые тела. …
4. Нажмите Предв. …
5. Нажмите .

Как сделать соосность в компасе?

Для соосности деталей нажмите кнопку Соосность на панели Сопряжения, укажите цилиндрические поверхности для сопряжения; 3. Для создания касания объектов по плоскости нажмите кнопку Совпадение на панели Сопряжения, укажите поверхности для сопряжения.

Как сделать разрез в компасе 17?

Создайте замкнутую кривую той части детали, на которой нужно выполнить местный разрез. Активируйте инструментальную панель «Виды». Выберите «Местный разрез«. Укажите замкнутый контур для построения разреза и местоположение секущей плоскости.

Как сделать кривой разрез в компасе?

Для создания сложного разреза в КОМПАС используется команда «Линия сложного разреза/сечения» , которая расположена на инструментальной панели «Обозначения», в расширенном списке команды «Линия разреза/сечения» .

Как сделать разрез в аксонометрии?

Построение разреза в аксонометрии заключается в следующем: сначала строят в аксонометрии полное изображение предмета. Затем наносят контур сечения, образуемый каждой секущей плоскостью. После этого убирают изображение отсечённой части, а затем обводят оставшуюся часть.

Как сделать изометрическую проекцию?

Чтобы построить оси изометрической проекции с помощью циркуля, надо провести ось z, описать из точки О дугу произвольного радиуса; не меняя раствора циркуля, из точки пересечения дуги и оси z сделать засечки на дуге, соединить полученные точки с точкой О.

Что такое изометрия детали?

ἴσος «равный» + μετρέω «измеряю») — это разновидность аксонометрической проекции, при которой в отображении трёхмерного объекта на плоскость коэффициент искажения (отношение длины спроецированного на плоскость отрезка, параллельного координатной оси, к действительной длине отрезка) по всем трём осям один и тот же.

Что такое Диметрия и изометрия?

Изометрия – все три коэффициента искажения равны между собой: u=v=w . Диметрия – два коэффициента искажения равны между собой и отличаются от третьего u=v≠w ; v=w≠u ; u=w≠v .

Что такое Аксонометрия в черчение?

Аксонометрия — особый отдел в черчении, в нем изучается то, как получить наглядное изображение предметов на плоскости. … 1) Прямоугольная — это когда проецируемые прямые, перпендикулярные к плоскости акс. проекции. Так же в этот вод входят — диметрическая и изометрическая.

Что такое Аксонометрическая проекция и её виды?

проекциями называют изображения, полученные путем проектирования параллельными лучами фигуры (предмета) вместе с осями координат на произвольно расположенную плоскость, которую называют «аксонометрической» (или картинной). …

Какая проекция относится к Аксонометрическим?

Аксонометрической проекцией называется изображение, полученное на аксонометрической плоскости в результате параллельного проецирования предмета вместе с системой координат, которое наглядно отображает его форму.

Как располагают оси фронтальной Диметрической и изометрической проекций как их строят?

Оси фронтальной диметрической проекции располагают: ось х – горизонтально, ось z – вертикально, ось у – под углом 45° к горизонтальной линии. Положение осей изометрической проекции: оси х и у располагают под углом 30° к горизонтальной линии (угол 120° между осями).

Какие размеры откладывают вдоль осей фронтальной Диметрической и изометрической проекций и параллельно им?

При построении фронтальной диметрической проекции по осям X и Z (и параллельно им) откладывают действительные размеры. По оси Y (и параллельно ей) размеры сокращают в 2 раза, отсюда и название -«диметрия» (ди — два).

Что такое Диметрия?

диметрия — Аксонометрическая проекция с одинаковым коэффициентом искажения по двум осям проекций. [http://sl3d.ru/o slovare. html] Тематики машиностроение в целом … Справочник технического переводчика

В чем отличие Изометрии от аксонометрии?

Главное отличие изометрии от аксонометрии заключается в том, что первый термин соответствует проекции, являющейся только лишь одной из разновидностей той, которая обозначается вторым термином. Изометрическая проекция, таким образом, существенно отличается от других разновидностей аксонометрии — диметрии и триметрии.

Каковы коэффициенты искажения в изометрии?

В прямоугольной изометрии углы между осями равны 120°. Действительный коэффициент искажения по аксонометрическим осям равен 0,82, но на практике для удобства построения показатель принимают равным 1. Вследствие этого аксонометрическое изображение получается увеличенным в раза.

Что такое фронтальная Диметрия?

На практике часто бывает полезным построение такой аксонометрической проекции, в которой хотя бы одна из координатных плоскостей не искажалась. … Такую косоугольную аксонометрию называют фронтальной диметрией. На том же чертеже показаны проекции окружностей, расположенных в плоскостях, параллельных координатным.

Что такое фронтальная проекция?

Вертикальная плоскость, расположенная прямо перед нами, называется фронтальной плоскостью проекций. Она обозначается латинской буквой π2. Под прямым углом к ней горизонтально располагается плоскость проекций, называемая горизонтальной плоскостью. Она обозначается латинской буквой π1.

Что такое Косоугольная проекция?

Проецирование параллелепипеда на плоскость П’. Аксонометрическая проекция (греч. Предмет с системой координат, к которой он отнесён, проецируют на произвольную плоскость (картинная плоскость аксонометрической проекции) таким образом, чтобы эта плоскость не совпадала с его координатной плоскостью. …

Как начертить шестиугольник в Диметрии?

При построении в диметрии проекции шестиугольника в плоскости XZ (фронтальная) сначала строим окружность заданным радиусом, делим ее на 6 равных частей – получаем шестиугольник. На нем отмечаю радиус (красный цвет) и половина размера «под ключ» (синий цвет см. рис. 15.
