Как импортировать/экспортировать 3D-модели в ArchiCAD

Navigation

Александр Осьмяков 04.02.2014 Советы и Трюки, Уроки ArchiCAD 1

Разные программы 3D-моделирования используют свои способы создания объектов и форматы файлов. Когда появляется необходимость преобразовать один формат в другой, обычно, есть два варианта. Это использование DWG/DXF или 3DS.

Использование DWG/DXF

Содержание такого файла будет зависеть от системы преобразования в DWG/DXF самой программы 3D-моделирования. Например, 3D-поверхность в оригинальном файле  может быть отображена в DWG как блок, 3D-примитив или область. В современных программах, как правило, вы можете сами выбирать эти настройки.

Использование 3DS

3DS другой, часто используемый, формат для передачи 3D-данных. У ArchiCAD есть дополнение, поддерживающее 3DS формат.

Из ArchiCAD в AutoCAD

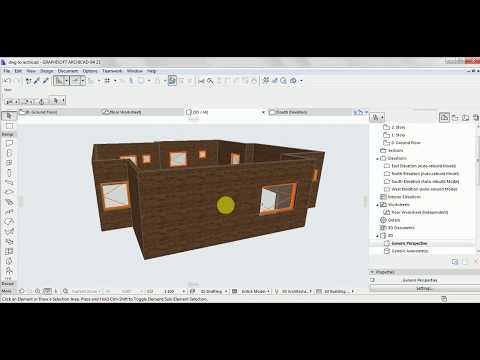

Для начала попробуем 3DS. Из окна 3D-вида сохраняем проект в *. 3ds формат. Для этого заходим

Файл – Сохранить как, а в типе файла выбираем Файл 3DStudio.

Теперь эту 3D-модель можно будет открыть в AutoCAD с помощью команды Импорт, на вкладке Вставить. Подробней про экспорт проекта ArchiCAD в 3DStudio Max File (.3ds) (англ. archicadwiki.com).

Также можно импортировать модель из ArchiCAD в AutoCAD в формате DWG/DXF. Для этого проделываем те же самые действия, но открываем в AutoCAD такой файл, как обычный чертеж.

Из AutoCAD в ArchiCAD

ArchiCAD может открывать DWG файлы с 3D-моделью. Для дальнейшей работы над такими объектами необходимо преобразовывать их в Морф (инструмент доступен, начиная с ArchiCAD 16). При этом можно будет свободно редактировать грани, ребра и вершины.

Итак, попробуем перенести наш объект из AutoCAD в ArchiCAD. Сохраняем нашу 3D-модель в AutoCAD, как обычный DWG файл.

Объект в AutoCAD

Первый вариант – присоединяем DWG

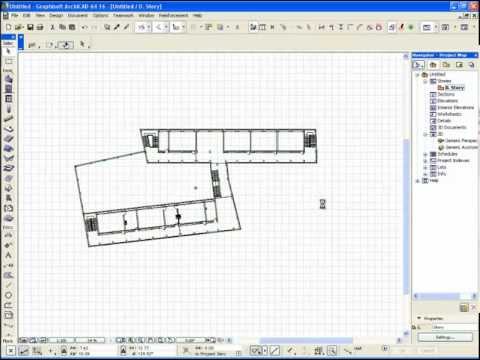

В ArchiCAD заходим Файл – Специальные операции – Объединить

и выбираем наш файл. В появившемся диалоговом щелкаем Объединить содержимое Model Space с текущим видом, а затем ставим галочку Импортировать содержимое Model Space как GDL объект.

Второй вариант – открываем как объект GDL

Выбираем Файл – Библиотеки и Объекты – Открыть объект. Находим файл DWG и открываем его. При щелчке на кнопку Настройки можно проверить настройки Транслятора DXF-DWG, которые будут использованы при импорте.

Сохраняем импортированный объект во вложенную библиотеку или пользовательскую папку. Созданный объект теперь будет доступен в библиотеке. Его можно поместить в чертеж, как любой библиотечный элемент.

Совет:

Вы можете выбрать опцию Конвертация 3D-тел и областей в объекты GDL в параметрах трансляции DWG .

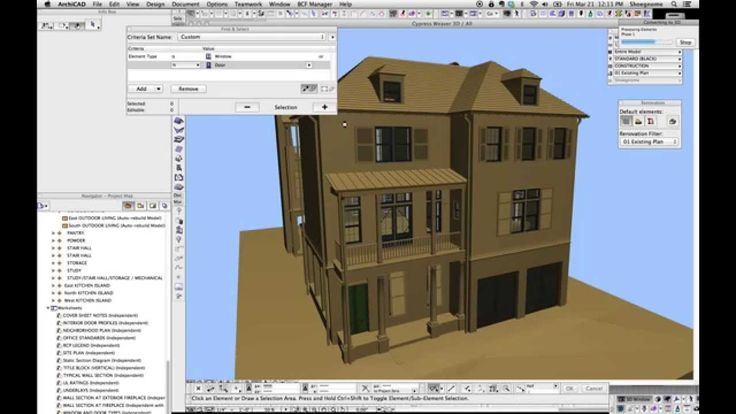

3D-элементы в ArchiCAD

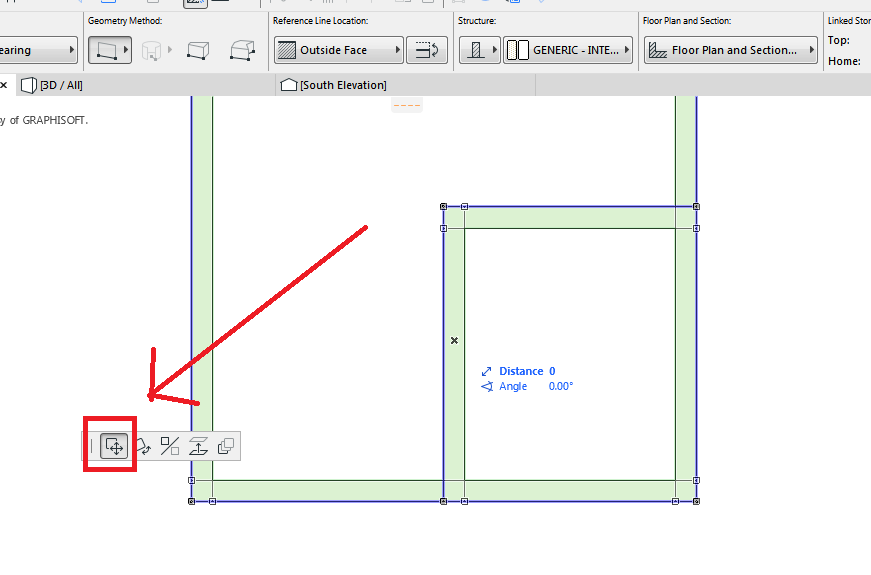

В ArchiCAD можно свободно редактировать практически любой 3D-элемент. Для этого надо преобразовать его в Морф. Для нужного объекта выбираем в меню Конструирование – Преобразовать выбранное  в морф.

Как видите, сначала наш объект был библиотечным элементом, а теперь превратился в свободно редактируемый морф.

About Александр Осьмяков

View all posts by Александр Осьмяков →

ArchiCAD

Новый материал из 3D-принтера: легче воды и прочен как сталь

Колонна

Как сделать импорт и экспорт 3D-модели в Archicad?

Дизайнерам, которые работают в программах АрхиКАД и подобных, периодически требуется перебрасывать проект (или его часть) из программы в иное место на ПК или Сети. Сложность экспорта и импорта еще и состоит в том, что программы 3D моделирования имеют свои особые способы создания объектов, а также специальные форматы файлов. Поговорим про экспорт 3d модели в Archicad.

Конечно, самый простой и стандартный способ перекинуть модель — открыть 3Д вид и сохранить файл в определенном формате 3ds. А потом открыть нужную программу и импортировать его. Но есть свои нюансы, которые важно знать.

Экспорт модели из Archicad в 3d max: обращаем внимание

При моменте сохранения 3ds из программы Архикад задайте в параметрах единицы 1000 мм. и выберите группировку «Строить объекты 3DStudio согласно… Покрытиям».

Таким образом, когда вы откроете 3d-модель на нужном ресурсе, она будет разграничена на несколько вариантов с идентичным покрытием. Модели будет удобно редактировать, так как все станет единым (например, стекло здания). Стоит отметить, что данный вариант и не такой глючный, как иные. Можете сами в этом убедиться на практике.

Импорт 3d модели в Archicad: объясняем подробно

Итак, автокад 3д-модель стоит первоначально задать классические единицы измерения (миллиметры). Когда все поменяно, то стоит заняться непосредственно импортированием. При запросе программы о длине анимации — отвечаем НЕТ.

Мы не сокращаем количество кадров. Но если все-таки нажали ДА, то продолжайте работать далее, не обращая внимания на этот момент. Если вы импортировали модели для АрхиКАДа, а в итоге получилось что-то непонятное, несуразное, расплывчатое, жидкое, то исправьте глюки, связанные с особенностями процесса — удалите солнце и камеру. Затем сфокусируйтесь на каждой проекции программы, чтобы удобно и комфортно контролировать изменения и совершать иные действия. Наводите курсор мышки в каждое окно и нажимайте на «Z» на клавиатуре.

Потом исправляйте, так называемые, «осколки». Такая проблема нередка с масштабными моделями. Просто открывайте окно с перспективой и нажимайте на «Perspective», выбирая «Viewport clipping». В окне появилась вертикальная линия и треугольник? Двигайте последний выше и получайте отличный результат.

Не забудьте дать нормальные названия объектам и конвертируйте их в «Editable Poly». Так вы будете сразу видеть нахождение нужного объекта.

3Д модели для АрхиКАДа: экспорт, импорт без проблем

Выше мы в основном поговорили про то, как из АрхиКАД перенести в 3Д Макс (и наоборот). Но по аналогии можно проработать шаги и в другие программы.

3Д-модели для АрхиКАДа можно свободно редактировать. Для этого воспользуйтесь преобразованием в Морф. В меню находите раздел Конструирование и нажимаете на преобразователь. Как можно будет увидеть наглядно, то, что было просто библиотечным вариантом, превратилось в редактируемый элемент.

Подытожим.

Для преобразования файлов из одного формата в другой стоит использовать один из вариантов:

• DWG/DXF;
• 3DS.

Последний — наиболее используемый формат для передачи информации в 3Д-вариации. И у АрхиКАД есть дополнение, которое поддерживает его поэтому этот путь будет наиболее удобный.

• Сохраняйте проект в 3ds.
• Открывайте модель в АрхиКАД с помощью команд Экспорт (Импорт).
• Операции с моделями в формате DWG/DXF происходят с таким же набором действий.
• Не забывайте про преобразование в Морф, когда вносите объект в АрхиКАД.

И знайте, что разобраться во всем подробнее поможет опыт. И работа с 3d-моделями в Archicad будет в радость. Помните, что вопрос импортирования и экспортирования лишь на первый взгляд кажется сложным.

Приглашаем вас на курсы Архикад для дизайнеров, где вы за шесть недель существенно повысите свои знания и навыки в программе Архикад с помощью практики. Вас ожидает 100 часов лекций и поддержка во время обучения через Telegram канал. Учитесь вместе с нами!

Предыдущая статья: Какой редактор лучше Revit или ARCHICAD?

Следующая статья: Как добавить шрифт в АрхиКАД?

Все статьи блога.

Создание топографии в Archicad из AutoCAD Surve…

Подготовьте файл AutoCAD

Откройте файл dwg Surveyor и проверьте, соответствует ли он местным правилам/стандартам, например:

• Единицы = метры
• Блок или точка используются для представления каждой точки съемки и размещаются в правильной глобальной координате (X, Y, Z) — используйте команду LIST и выберите элемент для проверки





Теперь мы готовы извлечь данные из точек съемки.



Извлечь данные из AutoCAD

1. Перейти к Вставить вкладку и
2. Выбрать Извлечь данные





1. Поскольку это первый раз, выберите Создать новое извлечение данных . В следующий раз вы можете просто Использовать предыдущую распаковку в качестве шаблона (.dxe или .blk) и
2. Щелкните Далее >





1. Дайте имя файлу *.dxe и
2. Нажмите Сохранить





1. Выбрать Выбрать объекты на текущем чертеже и
2. Нажмите на кнопку рядом с ним, чтобы выбрать объекты (блоки)





Выберите все, используя окно выбора и нажмите Enter





1. Щелкните Далее >





1. Выберите блок, представляющий точку съемки. В данном случае это SFIG , который мы знаем из нашего первого шага, когда мы перечислили информацию об объекте и
.
2. Щелкните Далее >





1. Выберите Геометрия в фильтре категорий
2. Выберите Положение X , Позиция Y и Позиция Z в свойствах и
3. Щелкните Далее >





Если появляется следующее сообщение об ошибке, проверьте и исправьте затронутые блоки.





1. Снимите флажок Показать столбец количества и Показать столбец имени , поскольку они нам не нужны, и
2. Щелкните Далее >





1. Выберите Вывод данных во внешний файл (.xls .csv .mdb .txt) и
2. Нажмите на кнопку … перед заполненным текстом имени файла





1. Назовите имя
2. Выберите тип файла как *. txt и
3. Нажмите Сохранить





1. Нажмите Далее >





1. Нажмите Finish , чтобы завершить извлечение.





Текстовый файл показан ниже, теперь мы готовы импортировать эти данные в Archicad.





Импорт данных в Archicad

1. Перейдите в меню Файл/Взаимодействие и
2. Выберите Разместить сетку из данных геодезистов…



1. Выберите файл и
2. Нажмите Открыть



1. Выберите метра в единицах измерения, это должно соответствовать обзорному чертежу
2. Выберите Исходное местоположение и Приблизьтесь к новой сетке
3. Введите 100,00 метра для уровня моря и
4. Нажмите ОК



Сетка будет создана на основе данных точек из выбранного файла, как показано ниже



Проверка

Перейдите в меню Параметры > Настройки проекта > Местоположение проекта… , чтобы установить уровень моря.



1. Введите 100,00 для высоты (уровень моря): и
2. Нажмите OK



1. Выберите Document > Level Dimension из Toolbox
2. Выберите Gravitate to Mesh на панели инструментов
3. Поместите размер уровня на пересечение ребра (контура) сетки, как показано ниже



1. Выберите текст
2. Нажмите кнопку Диалоговое окно настроек
3. Выбрать Пользовательский текст
4. Удалить существующее значение
5. Вставить Автотекст как до уровня моря



1. Нажмите OK . Значение будет отображаться с уровня моря, и теперь его будет легче проверить.



Перейдите в 3D-вид и откройте Настройки выбора сетки. Выберите User Defined Sharp , чтобы сделать сетку более гладкой.



До скорой встречи с другим постом….

Как импортировать растровые файлы PDF в ArchiCAD

Кевин

Опубликовано 1 февраля 2022 г. в CAD

ArchiCAD — это ведущее программное обеспечение для информационного моделирования зданий (BIM), которое архитекторы, дизайнеры, дизайнеры интерьеров и градостроители используют для создания 2D- и 3D-моделей. Это программное приложение, разработанное венгерской компанией Graphisoft SE в Будапеште, предлагает разнообразный список исключительных функций, благодаря которым оно стало одним из основных продуктов в мировом дизайнерском сообществе.

Будучи программой автоматизированного проектирования (САПР), ArchiCAD создает или работает только с векторными файлами — вы не можете импортировать растровые файлы PDF в ArchiCAD. Поддерживаемые векторные форматы файлов включают DXF, DWG, BCF (формат совместной работы BIM), 3DM (собственный формат файлов Rhino 5), IFC и другие.

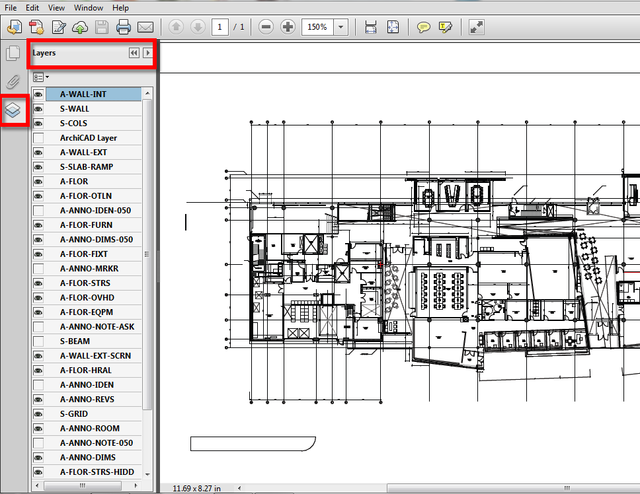

Кроме того, вы даже можете перетащить векторный файл PDF в ArchiCAD (один из способов импорта векторного файла PDF в ArchiCAD). После импорта вам придется изучить файл, чтобы отредактировать содержимое исходного чертежа в формате PDF. Примечательно, что инструмент разнесения в ArchiCAD фактически преобразует модель PDF в редактируемый проект ArchiCAD. Как насчет ситуаций, когда у вас есть отсканированный PDF-файл, содержимое которого необходимо отредактировать с помощью ArchiCAD?

Содержание

Доступные параметры при работе с растровыми файлами PDF

В таком случае у вас есть два варианта. Во-первых, вы можете импортировать растровый PDF-файл в ArchiCAD, а затем вручную обвести контур чертежа. Однако это трудоемкий подход, который также влияет на точность чертежа.

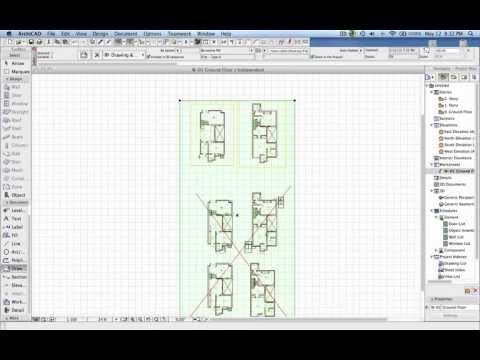

Трассировка вручную с помощью ArchiCAD (источник)

Кроме того, вы можете автоматически преобразовать отсканированный файл PDF, содержащий растровые объекты, в векторный рисунок, который можно сохранить в таких форматах файлов, как DXF и DWG. Этот подход, основанный на стороннем программном обеспечении, таком как Scan2CAD, косвенно позволяет импортировать растровые PDF-файлы в ArchiCAD. И в этой статье мы подробно расскажем, как вы можете выполнить процесс преобразования.

Об ArchiCAD

Graphisoft начала разработку ArchiCAD в 1982 году с целью создания мощного продукта, который не только оцифровал бы традиционную чертежную доску, но и предложил бы надежный набор функций и возможностей. В то время создатели программного обеспечения намеревались запустить первую версию ArchiCAD для первого настольного компьютера Apple, Lisa.

Однако, поскольку разработка заняла несколько лет, только в 1987 году Graphisoft выпустила первый официальный продукт ArchiCAD для широкой публики для только что выпущенного Apple Macintosh. Релиз ознаменовал собой начало пути, благодаря которому Graphisoft увеличила доступность программного обеспечения в десятках стран по всему миру.

ArchiCAD, у которого по состоянию на 2020 год было более 120 000 пользователей по всему миру, в настоящее время занимает 6,1% рынка в строительном сегменте. Эта пользовательская база и команда в индустрии дизайна связаны с его различными полезными функциями, которые становятся еще более продвинутыми с каждым новым выпуском. В середине 2021 года Graphisoft выпустила ArchiCAD 25, обещая более качественные и улучшенные функции.

Возможности ArchiCAD 25

Например, последняя версия поддерживает более 40 форматов экспорта и импорта, что обеспечивает совместную работу дизайнеров, инженеров, подрядчиков и архитекторов. Он также обеспечивает взаимодействие с Autodesk Revit и простой перенос файлов проекта из Revit в ArchiCAD.

Он также представил новую жилую и коммерческую мебель и быстрое переключение между 2D-и 3D-изображениями. Более того, программное обеспечение теперь может похвастаться улучшенными инструментами визуализации и безошибочной документацией.

Однако, в то время как ArchiCAD процветает в ситуациях, связанных с векторными файлами, он дает сбои, когда речь идет о растровых PDF-файлах и изображениях. Таким образом, если вы хотите импортировать растровый PDF-файл в ArchiCAD, вам сначала нужно будет векторизовать чертеж с помощью Scan2CAD.

Как импортировать растровые файлы PDF в ArchiCAD

Векторизация с помощью Scan2CAD

Как и ArchiCAD, Scan2CAD закрепил за собой позицию лидера в области векторизации. Программное обеспечение может конвертировать растровые изображения (BMP, JPEG, PNG и TIFF), а также растровые PDF-файлы в векторные форматы файлов. Это устраняет необходимость вручную обводить контур чертежа с помощью инструментов рисования ArchiCAD. В дополнение к этой возможности векторизации Scan2CAD также позволяет вам очищать растровый рисунок.

Стоит отметить, что не все отсканированные изображения идеальны, особенно в приложениях САПР. Например, чернильные пятна и низкое разрешение в точках на дюйм (DPI) приводят к низкокачественным сканам, которые могут нарушить процесс векторизации из-за появления нежелательных объектов. К счастью, с помощью Scan2CAD вы можете очистить чертеж, удалив пятна и отверстия, сгладив линии и утолщив тусклые растровые объекты.

В этом уроке мы расскажем, как можно очистить рисунок. Далее мы рассмотрим процедуру преобразования растровых PDF-файлов в векторные с целью последующего импорта преобразованного чертежа в ArchiCAD. Проще говоря, мы подробно расскажем, как косвенно импортировать растровые PDF-файлы в ArchiCAD.

Учебное пособие по Scan2CAD: Импорт растрового PDF в ArchiCAD

Пошаговое руководство: Импорт растрового PDF в ArchiCAD

1.  Запустите Scan2CAD и импортируйте растровый PDF-файл, который вы хотите преобразовать в векторный.
2. Нажмите кнопку Очистить растровое изображение , чтобы отобразить всплывающее окно Очистить растровое изображение . Если ваш рисунок выполнен в оттенках серого, то есть он не черно-белый, проверьте пороговое значение (черно-белое). Эта кнопка затемняет все растровые объекты, а затем отбеливает фон. Вы также можете использовать инструменты «чистого изображения», в том числе «Удалить пятна и отверстия», «Утолщение линий», «».0465 и Гладкая. Например, если на вашем рисунке есть не совсем прямые линии, вы можете сгладить их с помощью доступных инструментов. Наконец, если вы удовлетворены результатом очистки, нажмите OK.

Всплывающее окно очистки растрового изображения

3. Нажмите кнопку Преобразовать растровое изображение . Появится окно Convert Raster Image . Здесь вы можете выбрать несколько вариантов в зависимости от характера вашего рисунка. Однако при импорте PDF в ArchiCAD убедитесь, что вы выбрали «Архитектурный подарок» как обязательный. Кроме того, если ваш рисунок содержит как текстовые объекты, так и геометрические элементы, проверьте Параметры векторизации и оптического распознавания символов . Функция OCR позволяет Scan2CAD распознавать текстовые объекты и преобразовывать их в текст истинного типа. Также важно установить максимальный размер символа, а также поворот символа, которые можно найти на вкладке OCR всплывающего окна.

Всплывающее окно преобразования растрового изображения

4. Щелкните Выполнить , чтобы создать предварительный просмотр векторизованного чертежа. С помощью этого предварительного просмотра вы можете точно определить участки чертежа, которые нуждаются в исправлении. На самом деле, вы можете наложить векторный рисунок поверх растрового. Далее нажмите ОК, если вас устраивает результат .

5. Нажмите кнопку Экспорт , которая позволяет сохранить файл. В окне Сохранить вектор в файл можно выбрать формат файла DWG или DXF, поскольку ArchiCAD поддерживает импорт каждого из них. Наконец, нажмите Сохранить . На экране появится всплывающее окно Параметры экспорта DXF/DWG . Стоит отметить, что если вы используете темный режим или функцию темной темы ArchiCAD, лучше всего проверить Преобразование черных векторов в белые 9.Коробка 0465. В противном случае оставьте его неотмеченным. Нажмите OK , чтобы завершить процесс векторизации.

Всплывающее окно параметров экспорта DXF/DWG

Преимущества Scan2CAD по сравнению с векторизацией вручную

Как уже говорилось, есть два варианта в ситуациях, когда вам нужно экспортировать растровый файл PDF в ArchiCAD. Во-первых, вы можете обвести контур рисунка вручную. Или вы можете использовать Scan2CAD, более простой способ, который также предлагает множество преимуществ.

Первый вариант создает дополнительные проблемы. Например, вам также придется измерять и размещать размеры вручную поверх самостоятельного рисования контура. Последнее усугубляется еще и тем, что в некоторых случаях вы можете даже не знать масштаба чертежа. Вместе эти отдельные шаги отнимают у вас бесценное время.

Однако, если вы выберете Scan2CAD, вы сможете насладиться всеми атрибутами хорошо продуманного программного приложения для преобразования. Он упакован с многочисленными выгодными функциями. Например, он экономит вам много времени, автоматически выполняя операции преобразования. Scan2CAD также позволяет очищать растровое изображение/чертеж для достижения наилучших возможных результатов. Вы также можете использовать инструмент распознавания символов объектов (OCR) Scan2CAD, который автоматически распознает текст на чертеже. Это позволяет программному обеспечению преобразовывать растровый текст в текст истинного типа.

В то же время Scan2CAD позволяет выбирать между форматом файла DWG или DXF. Это два из более чем 40 форматов, поддерживаемых ArchiCAD. Затем вы можете легко импортировать сохраненный файл — DWG или DXF — в ArchiCAD.

Заключение

Scan2CAD позволяет косвенно импортировать редактируемый растровый файл PDF в ArchiCAD.
