Основные Параметры Света
Основные Параметры СветаОсновные Параметры Света

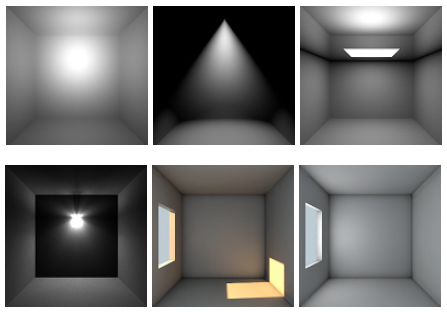

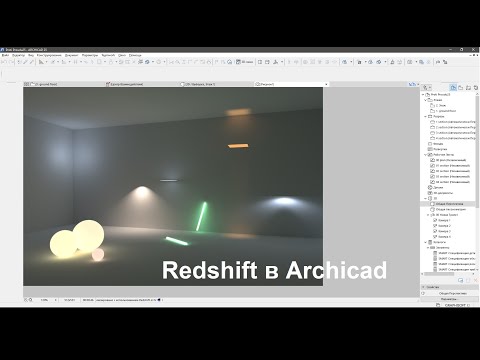

Все источники света и светильники обладают некоторыми общими параметрами, доступными в Панели Параметров Света диалога Параметров Источника Света. Некоторые из этих параметров описываются ниже:
Включение/Отключение Источника Света при Визуализации
•Нажмите присутствующую в панели Параметров Света кнопку с изображением лампочки, чтобы ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ Источник Света. При создании Визуализаций учитываются только включенные Источники Света и Светильники.

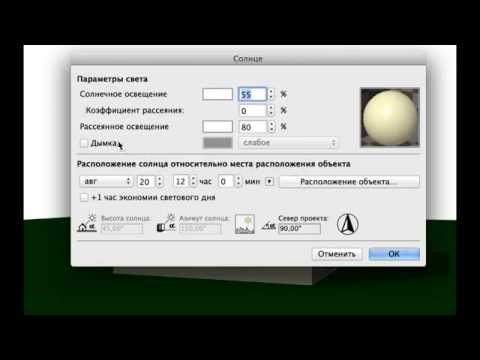

Цвет Освещения и Яркость
•Настройте цвет освещения, щелкнув мышью на поле определения Цвета.
•Основная Яркость света настраивается с помощью соответствующего ползунка. По умолчанию ползунок находится посередине шкалы (на 100%), что в точности соответствует интенсивности освещения от данного источника света, настраиваемой ниже.
–Абсолютная Яркость Света: Определяет яркость источника света, измеряемую в кандела или в люменах.
–Дистанция Освещения: (Доступна только для Светильников при отключении параметра Абсолютной Яркости.) Это альтернативный способ настройки яркости источника света. Дистанция Освещения определяет расстояние, которое может преодолеть свет, пока его яркость не изменится со 100% до 0%.
–Ослабление — Зависимость Яркости Света от Дистанции: (Доступно для некоторых основных источников света). Отметьте этот маркер, чтобы активировать ослабление яркости на основании расстояния. В качестве типа Ослабления всегда используется Инверсия Квадрата.
Учет Параметров Яркости Источников Света в диалоге Параметров Визуализации
Индивидуальные настройки яркости каждого отдельного размещенного источника света по умолчанию учитываются при создании визуализации с использованием механизма CineRender.
Глобальное управление осуществляется при помощи регулятора «Яркости Светильников», Находящегося в Панели Основных Настроек Параметров Визуализации, и по умолчанию находящегося в положении “по Параметрам” (100 процентов).
Изменение положения этого регулятора в диалоге Параметров Визуализации заменяет индивидуальные настройки светильников, увеличивая или уменьшая их яркость.
Отбрасывание Тени
Отметьте этот маркер, находящийся в диалоге Параметров Источника Света, чтобы активировать отбрасывание теней для данного объекта.
Положение регулятора определяет качество теней; повышение качества теней увеличивает продолжительность визуализации. Настроенное по умолчанию значение, равное 2, позволяет создавать быстрые визуализации с корректными, как правило, результатами. Менять положение регулятора стоит только при слишком большой зернистости освещения.
Учет Параметров Отбрасывания Теней в диалоге Параметров Визуализации
Индивидуальные настройки источников света учитываются при создании визуализации с использованием механизма CineRender только если в Панели Параметров Визуализации для параметра Качества Теней выбрано значение “По Параметрам Источников Света.
”
Объект Источника Света: Показ Освещения в 2D и в 3D

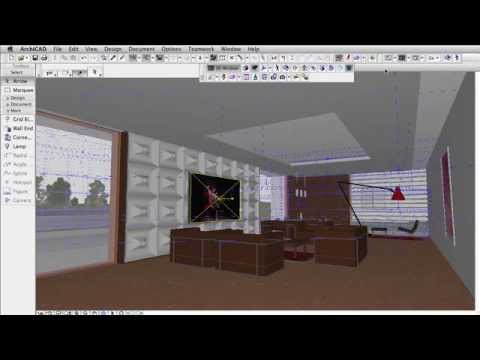

Можно отобразить дугу освещения, создаваемого источниками света в 3D-окне (а для Общих Источников Света и на Плане Этажа.)
Воспользуйтесь вкладками Отображения на Плане Этажа и Отображения в Модели, доступными в панели Параметров Источника Света. Отображаемая дуга соответствует значению Дистанции Освещения, настраиваемой на вкладке Параметров Света.
Для Общий Источников Света существует отдельная вкладка Отображения в Модели (3D):
Источники света. ArchiCAD. Начали!
Источники света. ArchiCAD. Начали!ВикиЧтение
ArchiCAD. Начали!
Орлов Андрей Александрович
Содержание

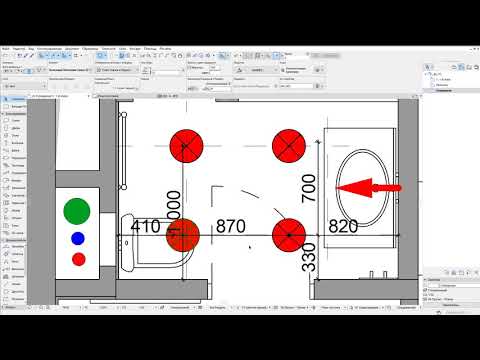

Источники света
Источники света – такие же объекты библиотеки ArchiCAD, как и рассмотренные выше, однако к ним невозможно получить доступ, используя инструмент Object (Объект).
Дело в том что основное отличие источников света от других объектов – это возможность излучения света раз личной интенсивности. Поэтому при помещении источников света в проектируемый объект его интерьер изменяется не только за счет наличия или отсутствия источника света как такового, но и за счет изменения внешнего вида других объектов, находящихся в зоне действия света. В связи с этим для работы с источниками света имеется отдельный инструмент, который можно вызвать командой меню Design ? Design Tools ? Lamp (Проектирование ? Инструменты проектирования ? Источник света). При необходимости можно добавить кнопку активации этого инструмента
на палитру инструментов. В результате на информационной палитре появятся элементы управления настройкой параметров источников света (рис. 6.14).
Нажатие кнопки

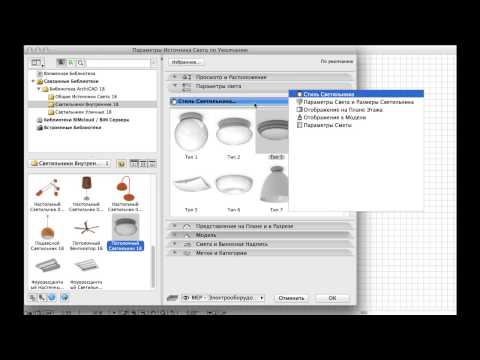

открывает окно Lamp Default Settings (Настройки источников света по умолчанию) (рис. 6.15).

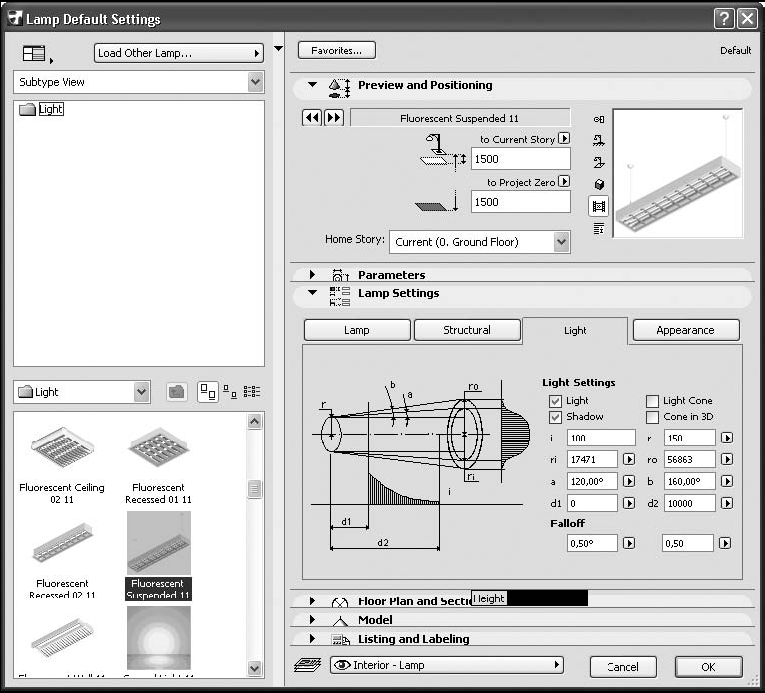

Рис. 6.14. Элементы управления настройкой параметров источников света

Основное отличие этого окна от окон других объектов – наличие в разделе Parameters (Параметры) ползункового регулятора Light Intensity (Интенсивность излучения).
и кнопки
позволит включать или отключать источник света.
СОВЕТ
Используйте эти возможности для определения условий внутреннего и наружного освещения. Включением, отключением, регулированием яркости и изменением место расположения источников света можно добиться наиболее эффектного и эффективного освещения проектируемого объекта в различных режимах его эксплуатации.
В разделе Parameters (Параметры) добавлен специфичный для источников освещения подраздел Light Settings (Настройки источников света). Здесь можно установить внутренние и внешние углы и радиусы рассеивания светового конуса, определить видимость светового конуса при создании фотореалистичного изображения проектируемого объекта и определить многие другие параметры источника света в зависимости от его типа.
ПРИМЕЧАНИЕ
Не путайте понятия источника света и светильника! Под светильником обычно понимается какое-то физическое тело, излучающее свет, а в ArchiCAD имеются объекты, излучающие свет, но не имеющие тел. В библиотеке источников света можно найти такие объекты, как General Light 11 (Общее освещение), Light Cone Up 11 (Свет, восходящий снизу), Light Cone Down 11 (Свет, падающий сверху) или Spot Light 11 (Световое пятно). Эти объекты помогают создать дополнительные эффекты освещения, которые встречаются в реальном мире, когда мы видим свет, создаваемый источником, находящимся вне поля нашего зрения.
Рис. 6.15. Параметры настройки источников света
Кроме того, несколько десятков типов собственно светильников, от настольных ламп до уличных фонарей, – помогут на первых порах осветить интерьер и место расположения проектируемого здания.
В этой главе была рассмотрена библиотека объектов ArchiCAD, ее структура и принципы работы с ней, изучены способы настройки параметров объектов и их вставки в проект. Теперь можно самостоятельно проектировать двери и окна, настраивать их параметры, определять их вид и положение в пространстве.
В главе представлены также процессы настройки параметров и создания лестниц и источников освещения, указано расположение в стандартной библиотеке ArchiCAD большей части объектов, которые необходимо использовать для создания полной инфраструктуры проектируемого здания.
Данный текст является ознакомительным фрагментом.
