ИБП Eaton EX RT (Comet EX RT, серия MGE) на 5, 7, 11кВА

UPS MGE EX 5-11kVa

Модель снята с производства!

Источник бесперебойного питания (далее ИБП) Eaton EX RT имеет топологию online. Характеристики исполнения, более характерные для трехфазных источников, и форм-фактор стойка/башня на 6U делают его одним из лучших решений для защиты оборудования.

ОСОБЕННОСТИ ИБП Eaton (MGE) 5-11кBA

Основным преимуществом Eaton EX RT считается совместимость с любой средой (настройки для серверной или промышленной инфраструктуры) и со всеми типами генераторов.

Дополнительные преимущества закрепляются следующими возможностями:

• Управление через протоколы HTTP, SNMP, Telnet, XML.
• Интеграция в Jbus (система управления зданием), наличие шести свободных контактов дистанционного контроля.
• Интеграция с сетевыми платформами (наиболее популярны IBM Tivoli, HP Openview и т.д.).
• Блок PDU для облегчения распределения мощности.
• Модуль с возможностью монтажа до восьми батарей, автоматическое их определение.
• Возможности мониторинга температуры и влажности.

РЕЗЕРВИРОВАНИЕ И НАДЕЖНОСТЬ

• Работа обеспечивается на промежуток времени от десяти минут до двух часов со стандартными батареями и до восьми часов с CLA зарядником и внешними аккумуляторами высокой емкости.
• Возможность «горячей» замены (т.е. без разрыва питания) батарей и электронных модулей.
• Автоматический и ручной байпасы. Резервное питание от двух независимых сетей.
• Без перехода на питание от батарей: 230В и 400В плюс-минус 25% для однофазного и трехфазного ИБП соответственно.
• Совмещение работы трех ИБП для возможности резервного питания до 20кВА.

ЭКСПЛУАТАЦИЯ И ДИЗАЙН

Легкая модульная конструкция делает монтаж и обслуживание простым и удобным, не занимая при этом длительного времени. Высокая плотность мощности призвана экономить места стоек. Для удобства эксплуатации Eaton EX RT имеет многоязыковой дисплей. Настройка сетевого или промышленного режима дает приоритет свертыванию системы или непрерывному режиму работы в случаях короткого замыкания. Ведется запись всех событий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ EATON EX RT (5/7/11):

Мощность	5 кВА / 4 кВт	7 кВА/ 4.9 кВт	11 кВА/ 8 кВт
Входное  /выходное  напряжение	380 В  / 220 В	220 В или 380В  / 220 В	220 В или 380В  / 220 В
Диапазон входного  напряжения  без перехода на батареи	(- 30%; + 20%) 230 V;  (- 20%, + 15%) 400 V
Частота входного напряжения	40-70 Гц
Выходное напряжение / THDU	200/208/230/240 /250 В +/- 2%; THDU < 2%
КНИ входного напряжения	< 5% (для 1ф систем)
Перегрузочная способность	>150% 500 мсек; 150% 30 сек; 125% 60 сек; 110% 120 сек
Крест фактор /ток короткого замыкания	3:1 / 100А	3:1 / 100А	3:1 / 150А
Габариты мм/ Вес, кг	444,5 x 261,2 (6U) x 700  / 89. 5	444,5 x 261,2 (6U) x 700  / 89.5	444,5 x 261,2 (6U) x  700  / 95.3
Габариты батарейного модуля мм/Вес	444.5 x 130.6 (3U) x 650  / 64.5	444.5 x 130.6 (3U) x 650  / 64.5	444.5 x 130.6 (3U) x 650  / 68
Вход / Выход	Клеммный блок (3Ph + N для кабеля до 13 кв.мм.) /  Клеммный блок (Ph + N для кабеля до 13 кв.мм.)
Холодный старт	Есть
Особенности батарей	Автоматический еженедельный тест, автоматическое определение дополнительных внешних батарей, защита от глубокого разряда
КПД в нормальном  режиме/ Режиме оптимизации КПД	92% / 97%
Интерфейс пользователя	ж/к дисплей + 3 светодиода

ИБП 5 кВА: Время автономной работы (мин) в зависимости от нагрузки и кол-ва батарей (pf нагрузки = 0.7)

	1 кВА	1. 5 кВА	2 кВА	2.5 кВА	3 кВА	3.5 кВА	4 кВА	4.5 кВА	5 кВА
Std	91	49	33	25	21	16	13	11	9
Std + 1 EXB	170	110	84	60	46	39	31	27	25
Std + 2 EXB	260	170	120	100	75	64	57	52	45
Std + 3 EXB	355	240	170	122	110	95	84	68	60
Std + 4 EXB	505	290	235	170	135	119	105	92	84
Std + 5 EXB	540	355	260	225	170	140	120	110	100

ИБП 7 кВА: Время автономной работы (мин) в зависимости от нагрузки и кол-ва батарей (pf нагрузки = 0.

7)

	1.4 кВА	2.1 кВА	2.8 кВА	3.5 кВА	4.2 кВА	4.9 кВА	5.6 кВА	6.3 кВА	7 кВА
Std	57	37	28	21	15	12	10	8	7
Std + 1 EXB	125	80	61	53	37	30	24	22	20
Std + 2 EXB	203	124	101	83	66	55	45	38	32
Std + 3 EXB	244	185	128	108	90	75	61	53	45
Std + 4 EXB	364	245	169	132	110	98	77	69	57
Std + 5 EXB	453	287	232	164	133	118	102	86	72

ИБП 11 кВА: Время автономной работы (мин) в зависимости от нагрузки и кол-ва батарей (pf нагрузки = 0.

7)

	2.2 кВА	3.3 кВА	4.4 кВА	5.5 кВА	6.6 кВА	7.7 кВА	8.8 кВА	9.9 кВА	11 кВА
Std	40	25	18	14	11	9	7	6	5
Std + 1 EXB	93	61	43	30	24	20	17	15	14
Std + 2 EXB	143	96	71	53	44	34	27	24	22
Std + 3 EXB	199	135	99	84	60	51	43	35	30
Std + 4 EXB	261	172	120	102	86	67	56	48	42
Std + 5 EXB	312	201	142	113	102	87	68	60	53

1. Свободный слот для плат (Web/SNMP, ModBus)
2. 9-контактный выходной разъем D
3. Порт RJ11 для удаленного выключения ИБП
4. Разъем для автоматической идентификации батарей
5. Коммуникационный порт RS 232
6. Разъем для подключения внешних батарей
7. Механический сервисный байпас
8. Выходные разъемы
9. Выключатель источника 1
10. Разъем источника 1
11. Разъем источника 2
12. Автоматический выключатель батарей

Eaton EX 5-11кВа. Силовой модуль+батарейный блок.

ИНФОРМАЦИЯ О ГАРАНТИИ И ДОСТАВКЕ EATON EX RT (5/7/11)

Весь спектр представленной продукции полностью соответствует актуальным отечественным и международным стандартам. Качественное и надежное электротехническое оборудование от ведущих мировых производителей.

В нашем каталоге предложений представлены товарные позиции, максимально востребованные на современном рынке энергетики и наилучшим образом отвечающие требованиям потребителей.

Вся продукция, поставляемая компанией «Энергопуть», прошла полную сертификацию и имеет официальную гарантию от производителя.

Доставка Eaton EX RT (5/7/11) осуществляется всеми видами транспорта в любую точку России.

По всем возникающим вопросам, можно обращаться по телефону: (495) 729-31-19 или электронной почте:[email protected]. Наши менеджеры проконсультируют Вас о характеристиках избранной Вами продукции, а также окажут помощь в поиске альтернативы.

Приобретая оборудование в нашей компании, у Вас появляется отличная возможность принять участие в постоянно проводимых нами акциях, получая при этом весьма привлекательные подарки.

Мы стремимся удовлетворить запросы наших клиентов по обеспечению максимально надежным электрооборудованием.

ИНСТРУКЦИИ И БРОШЮРЫ

Руководство пользователя Eaton EX RT

ИБП Eaton EX RT (MGE Comet EX RT)

Новый онлайновый источник бесперебойного питания с характеристиками и исполнением, более характерными для трехфазных источников. Высота 6U и универсальный Rack / Tower форм-фактор делает их идеальным решением для защиты телекоммуникационного оборудования.

Eaton EX RT (MGE Comet EX RT)	7 кВА	11 кВА
Характеристики
Активная мощность	7 кВА/ 4,9 кВт	11 кВА/ 8 кВт
Топология	он-лайн двойное преобразование с PFC (Power Factor Correction) системой
Диапазон входного напряжения	155-280 В при 100 % нагрузке; 120-280 В при 70 % нагрузки
Входная частота	40-70 Hz, может использоваться как частотный преобразователь
Выходное напряжение / Частота	200 / 208 / 230 / 240 / 250 Volts / 50 / 60 Гц автоматически
КПД (on line mode-ECO mode)/ КНИ тока	92 % — 97 % / <5%
Крест фактор / перегрузочная способность	3:1; >150 % 500 мсек; 150 % 30 сек; 125 % 60 сек; 110 % 120 сек
Батарейный тест	еженедельно без прерывания питания нагрузки(можно менять)
Рабочая температура	45°C в течение 8 часов; 0°C — 40°C непрерывно
Время автономии батарей : подключение 1 до 6 батарейных модулей EXB
стандартное время 70 % нагрузка / 100 % нагрузка	12 мин / 7 мин	10 мин / 6 мин
1 эл. мод + 2 бат.мод EXB 70 % нагрузка / 100 % нагрузка	30 мин / 20 мин	20 мин / 15 мин
1 эл.мод + 6 бат.мод EXB 70 % нагрузка / 100 % нагрузка	120 мин / 70 мин	95 мин / 60 мин
Подключение
Ввод /вывод	клеммный блок 13 mm2 (витой кабель, кабельные наконечники включены) или 10 mm2 (одножильный кабель) / PDU модуль с IEC выходами
Коммуникации
Тип порта	6 свободные контакты DB9 2 A 48V DC, 1 RS 232, 1 RJ 45 для RPO (remote power off)
Слот	1 слот для MGE коммуникационных плат (HTTP, XML, SNMP, Jbus…)
Стандарты и сертификаты
Характеристики и безопасность	IEC 62040-1/CEI 60950/UL 1778 и CSA 22. 2 stds(5)
EMC	IEC 62040-2; EN 50091-2; FCC class A
Сертификация	UL/TÜV, GS mark, CB, C-Tick, CE
Размеры (В x Ш x Г) в мм / Вес
Comet EX RT (стандартное время автономии) Башенный формат	261,2 (6 U) X 444,5 X 660 / 91 кг	261,2 (6 U) X 444,5 X 634 / 100 кг
Comet EX RT (стандартное время автономии) Стоечный формат	261,2 (6 U) X 444,5 X 660 / 99 кг	261,2 (6 U) X 444,5 X 634 / 108 кг
Электронный модуль Eaton EX RT (MGE Comet EX RT)	130,6 (3 U) X 444,5 X 660 / 26 кг	130,6 (3 U) X 444,5 X 660 / 31 кг
Батарея Eaton EX RT (MGE Comet EX RT)	130,6 (3 U) X 444,5 X 634 / 65 кг	130,6 (3 U) X 444,5 X 634 / 69 кг
Дополнительный зарядник Comet EX RT CLA	130,6 (3 U) X 444,5 X 634 / 12 кг
Изолирующий трансформатор Comet EX transfo RT	130,6 (3 U) X 444,5 X 710 / 87 кг

Парт номера и описание	7 кВА	11 кВА
Comet EX RT / Comet EX RT + включая пусконаладку	68 070 / 68 071 Башенный формат со стандартной автономией	68 110 / 68 111 Башенный формат со стандартной автономией
Comet EX RT Network Pack / Comet EX RT Network Pack + включая пусконаладку	68 075	68 112/ 68 113
	стандартное время автономии вместе с Network Management card и рэк китом
Электронный модуль Comet EX RT	68 075	68 115
	электронный модуль для нестандартной батарейной автономии и CLA модуль, без рэк кита
Батарея Comet EXB RT / EXB RT с встроенным EPO	68 078 / 68 079	68118 / 68 119
	Батарея для нестандартной автономии ,поставляемая без рэк кита
Рэк кит для электронного модуля Comet EX RT / Comet EXB RT и CLA	68 001 / 68 002 интеграционный рэк комплект для инсталляции внутри стойки
Трансформатор Comet EX RT transfo	68003 трансформатор для гальвонической изоляции и SEA
Зарядник Comet EX RT CLA	68004 доп. зарядник при нестандартной автономии до 8 часов
система батарейного монтажа EX RT	68005 монтажная стойка на колесах для монтажа блоков (maxi 8 модулей )

Технические характеристики Eaton EX RT 11 кВА RT HV

ИБП Eaton EX RT обеспечивает первоклассную защиту электропитания, идеально подходящую для серверов, сетей и VoIP, систем хранения данных, телекоммуникационного оборудования, медицинского оборудования и сред виртуализации.

Технические характеристики Eaton EX RT 11 кВА RT HV
Топология	Двойное преобразование On-line с автоматическим байпасом
Конфигурация	Стоечный/башенный
Каталожный номер	ЭКСРТГ11000-XL6UMS
Каталожный номер Без покрытия
Номер модели	86511
Цвет	Безель: серый металлик, листовой металл: угольно-серый
Номинальная мощность (ВА/Вт)	11000/8000
Размеры (В x Ш x Г, дюймы)	10,32 х 17,49 х 26,25
Вес (фунты)	211
Гарантия	Двухлетняя заводская гарантия
Блок питания с возможностью горячей замены	Да
Комплект направляющих	Да
Содержимое (Поставляется со следующими позициями)	Модуль ИБП Блок ввода/вывода Батарейный модуль Компакт-диск с программным обеспечением для управления питанием Последовательный кабель DB9/DB9 (2) стойки башни (2) удлинители подставки Кабель питания аккумулятора Кабель обнаружения батареи (4) комплекты направляющих с монтажным оборудованием Руководство по безопасности Краткое руководство Руководство пользователя на 4 языках
Соединение	Жесткое подключение — см. руководство по расположению клеммной колодки
Диапазон входного напряжения	от 120/156 до 280 В
Номинальное напряжение	208 В переменного тока
Частота	Автовыбор 50/60 Гц
Напряжение	200/208 (по умолчанию) /220/230/240/250 Вольт
Выходные розетки	Жесткое подключение — см. руководство по расположению клеммной колодки
Коэффициент мощности	0,7
Производительность	Постоянное регулирование выходного напряжения и частоты, улучшенная фильтрация
Время выполнения (минуты) Нагрузка (Вт) Наведите курсор на график для получения подробных значений времени работы Время работы от батареи является приблизительным и может варьироваться в зависимости от оборудования, конфигурации, возраста батареи, температуры и т. д.
Максимальное количество дополнительных батарейных модулей (EBM)	1
Управление батареями	Еженедельный тест батареи, автоматическое распознавание EXB, автоматическая регулировка времени работы, защита от глубокого разряда, аварийное отключение питания
Тип батареи	Необслуживаемая герметичная свинцово-кислотная батарея
Время работы при половинной нагрузке при 0,7 PF (мин)
Время работы при полной нагрузке при 0,7 PF (мин)
Батареи с возможностью горячей замены	Да
Аккумулятор повышенной емкости	Да
Интерфейс пользователя	4 светодиода + регулируемый, многоязычный, 2-строчный ЖК-дисплей с подсветкой
Коммуникационные порты	(1) Последовательный RS232, (1) Сухой контакт DB9
Слот связи	(1) Слот для платы поперечного сетевого управления
Стандарты и соответствие	UL 1778 и CSA 22. 2, IEC 62 040-1, IEC 62 040-2, IEC 60950, FCC класс A

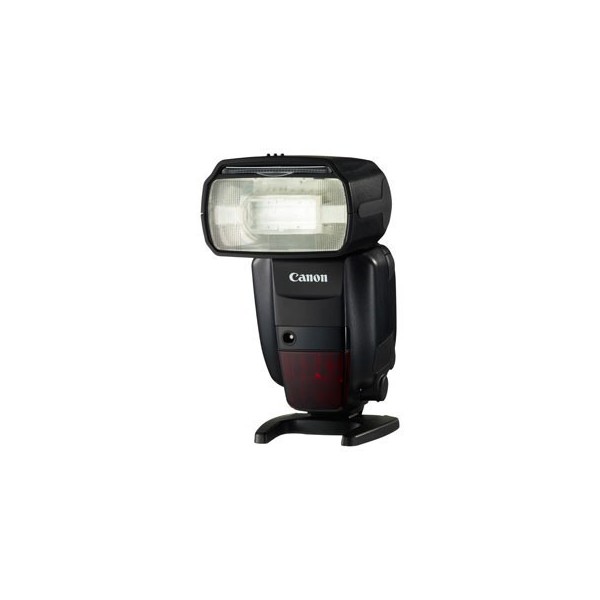

Обзор Canon 600 ex rt — Свадебный фотограф из Вирджинии
