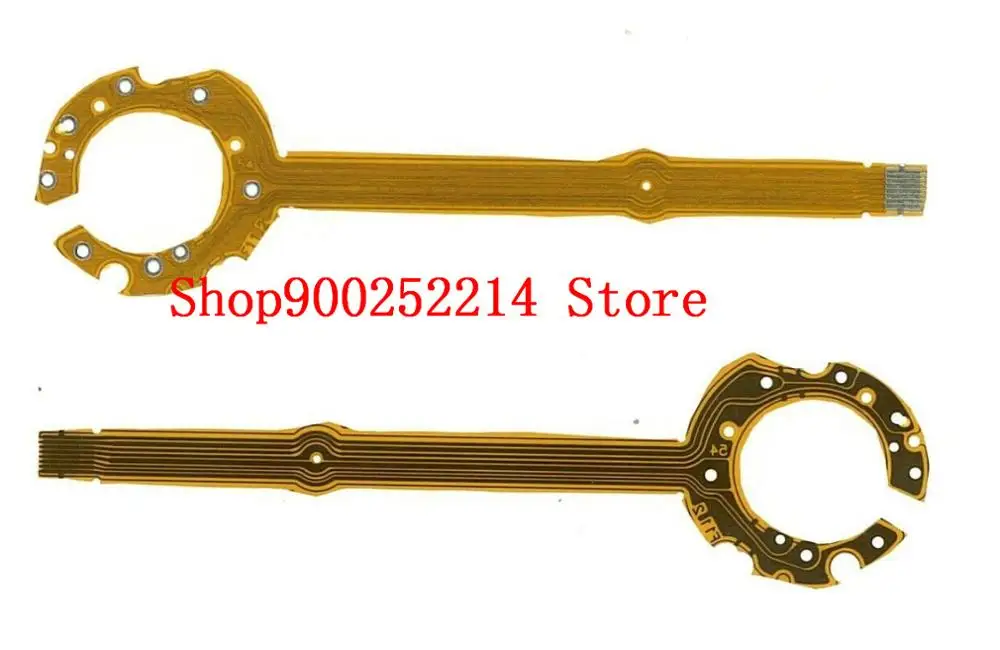

E5700 nikon: Шлейф для Nikon 5700, E5700, E8700, затвора

Как разобрать фотоаппарат Nikon Coolpix E5700 для замены различных компонентов

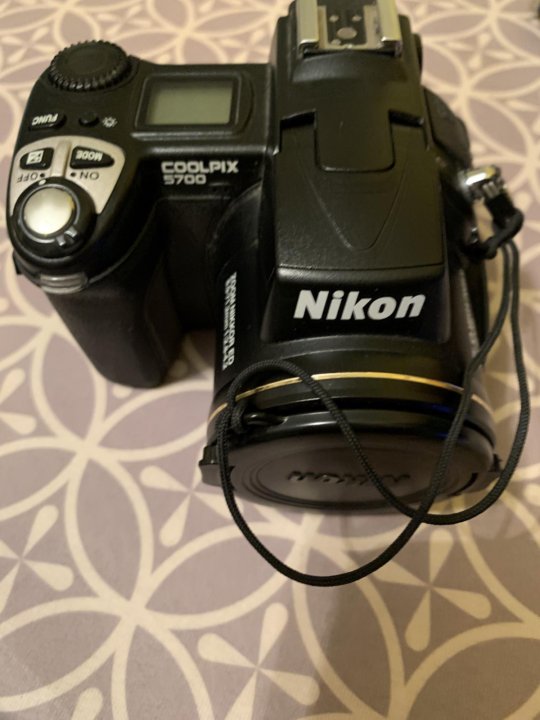

Coolpix E5700 – 5-мегапиксельный цифровой фотоаппарат, выпущенный компанией Nikon в 2004 году. В камере Nikon Coolpix E5700 используется как цифровой видоискатель, так и монитор.   У фотоаппаратов Nikon Coolpix E5700 часто встречаются ничем не спровоцированные проблемы с матрицей, из-за чего компании Nikon пришлось пересмотреть условия их гарантийного обслуживания. Модель этой камеры можно определить по маркировке «Nikon E5700″ внизу корпуса справа от гнезда для штатива или по маркировке «Coolpix 5700″ на лицевой панели слева от объектива. E5700 – универсальная модель фотоаппарата с хорошим качеством изображения и многочисленными полезными функциями.

Рассмотрим, как разобрать данный фотоаппарат для замены различных компонентов.

Вот что нам понадобится:

•  крестовая отвёртка размером #00

Это руководство подготовлено на основе материалов переведённых статей:

http://www. ifixit.com/Device/Nikon_Coolpix_E5700.

Важно! Все, что Вы делаете — делаете на свой страх и приск. Помните: после разбора устройства вы лишитесь гарантии производителя.

Замена аккумулятора Nikon Coolpix E5700

Сдвиньте дверцу аккумуляторного отсека E5700 в сторону символа аккумулятора.

Откройте дверцу аккумуляторного отсека.

Извлеките аккумулятор из корпуса E5700. Возможно, его придётся при этом покрутить из стороны в сторону, чтобы вытащить от отсека.

Замена поворотного ЖК-монитора Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор.

Затем при помощи крестовой отвёртки выкрутите 2 шурупа (3,4 мм) с левой стороны дисплея (обведены красными кружками на картинке):

Теперь при помощи крестовой отвёртки выкрутите 2 шурупа (3,4 мм) с правой стороны дисплея (обведены красными кружками на картинке):

Снимите пластиковую крышку поворотного монитора.

При помощи крестовой отвёртки выкрутите шуруп с правой верхней стороны дисплея (обведён красным кружком на картинке):

Осторожно отсоедините связку серых проводов в белом разъёме.

Осторожно отсоедините маленькие розовые провода в в сером разъёме.

Затем при помощи крестовой отвёртки выкрутите 2 шурупа с левой стороны дисплея (обведены красными кружками на картинке):

Снимите металлическую пластину с левой стороны дисплея:

Извлеките дисплей из пластикового корпуса.

Замена задней панели Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор.

Далее, переверните фотоаппарат нижней стороной вверх.

При помощи крестовой отвёртки выкрутите 2 шурупа, расположенные прямо под задним поворотным монитором (обведены кружками на картинке):

Переверните камеру на бок, чтобы слот для карты памяти находился вверху, и откройте отсек для карты памяти CF.

При помощи крестовой отвёртки выкрутите 2 шурупа, расположенные ближе всего к задней панели (обозначены кружками):

Поверните фотоаппарат задней стороной к себе.

При помощи крестовой отвёртки выкрутите шуруп, расположенный в самом верху задней панели (обозначен кружком):

Поверните фотоаппарат другой боковой стороной задней панели к себе.

При помощи крестовой отвёртки выкрутите шуруп под окуляром видоискателя и ещё один шуруп над динамиком (обведены кружками):

Начните осторожно отделять заднюю панель.

Внимание! Задняя панель соединена с корпусом фотоаппарата 2 связками проводов. Проследите, чтобы на тянуть слишком сильно и не вырвать эти провода.

А теперь осторожно отсоедините эти провода внизу панели.

Замена верхней панели Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю панель корпуса.

Поверните камеру рукояткой от себя.

При помощи крестовой отвёртки выкрутите шуруп над петлёй для ремня (обведён кружком на картинке):

Откройте слот для карты памяти CF.

При помощи крестовой отвёртки выкрутите шуруп под дверцей слота, вверху (обведён красным кружком на картинке):

Поверните фотоаппарат лицевой стороной к себе. Наклоните рукоятку, как показано на картинке.

При помощи крестовой отвёртки выкрутите шуруп под рукояткой (обведён кружком):

Поднимите вспышку.

При помощи крестовой отвёртки выкрутите 2 шурупа, расположенные у основания модуля вспышки (обведены кружками на картинке):

Откройте дверцу аккумуляторного отсека.

При помощи крестовой отвёртки выкрутите шуруп внизу аккумуляторного отсека (обозначен кружком):

Начните отделять верхнюю панель от корпуса фотоаппарата.

Будьте осторожны! Верхняя панель соединена с корпусом множеством проводов. Если тянуть слишком сильно, можно их вырвать.

Как снять верхнюю панель, не снимая модуль вспышки. Нужно поднять вспышку, выкрутить шуруп под лампой-вспышкой (как показано на картинке) и осторожно снять пластиковую верхнюю крышку.

ВАЖНО: разрядите конденсатор как можно скорее (оголённые провода вспышки опасны).

Отсоедините оранжевый шлейф с задней стороны камеры.

Отсоедините синий шлейф с задней стороны камеры.

При помощи крестовой отвёртки выкрутите шурупы с обеих сторон крепления лампы-вспышки (обведены красными кружками на картинках):

Приподнимите верхнюю панель и потяните основание вспышки, снимая с верхней панели.

ПРИМЕЧАНИЕ: Верхнюю панель трудно отделить от основания лампы-вспышки. Возьмитесь так, как показано на картинке, и подтолкните панель вверх большим пальцем, крепко придерживая при  этом основание вспышки.

Отсоедините оранжевый шлейф и остальные провода, а затем осторожно снимите верхнюю панель.

Замена лицевой панели Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю и верхнюю панели корпуса.

Выкрутите все 4 шурупа внизу корпуса камеры (обведены красными кружками на картинке):

Выкрутите при помощи крестовой отвёртки 2 шурупа, расположенные под дверцей слота для карты памяти CF (обведены красными кружками на картинке):

Затем выкрутите 2 шурупа с левой стороны фотоаппарата (обведены красными кружками на картинке):

Отсоедините синие и серые провода в верхней части рукоятки.

Отсоедините синий шлейф в левом нижнем углу корпуса камеры.

Медленно снимите лицевую панель.

Проследите, чтобы при этом ничего не зацепить.

Замена объектива Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю, верхнюю и лицевую панели корпуса.

Выкрутите 4 чёрных шурупа по углам основания объектива (обведены красными кружками на картинках):

Снимите корпус объектива и сам объектив.

Замена динамика Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю, верхнюю и лицевую панели корпуса.

Затем выкрутите 2 шурупа внизу корпуса фотоаппарата возле гнезда для штатива (обведены красными кружками на картинке):

Снимите серебристое гнездо для штатива, сдвигая его в сторону динамика.

Отсоедините красный и чёрный провода внизу камеры (обведены красным).

Выкрутите шуруп над динамиком (обозначен кружком):

Отделите пластиковое основание динамика и динамик от корпуса фотоаппарата.

Замена верхнего дисплея Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю и верхнюю панели корпуса.

Отклейте полоску чёрного скотча, закрепляющую провода на верхней панели.

Выкрутите при помощи крестовой отвёртки 2 золотистых шурупа (3,9 мм) крепления белой панели дисплея.

Снимите ЖК-дисплей.

Замена видоискателя Nikon Coolpix E5700

Перед этим необходимо извлечь аккумулятор и снять заднюю и верхнюю панели корпуса.

При помощи крестовой отвёртки выкрутите шурупы с обеих сторон видоискателя (обведены красными кружками на картинке):

Отсоедините связку красных и чёрных проводов от видоискателя.

Медленно снимите видоискатель с корпуса фотоаппарата.

Отсоедините оранжевый шлейф от корпуса камеры.

Отклейте чёрный скотч сзади видоискателя.

Снимите белую панель сзади видоискателя.

Снимите ЖК-экран с видоискателя.

Итак, мы научились разбирать фотоаппарат Nikon Coolpix E5700 для замены различных компонентов.

Сборку устройства производить в обратном порядке.

Статьи по теме:

• konica minolta 1300w
• 466 lexmark заправка
• предохранитель у принтера самсунг 2010
• ошибка принтера температура печки phaser 3100 mfp
• nokia n8

Замена объектива Nikon Coolpix E5700, ремонт за 26 шагов ⚙️ [Инструкция с фото]

Это руководство проведет вас через необходимые шаги, чтобы удалить объектив объектива в Nikon Coolpix E5700.

Навигация

• Шаг 1
• Шаг 2
• Шаг 3
• Шаг 4
• Шаг 5
• Шаг 6
• Шаг 7
• Шаг 8
• Шаг 9
• Шаг 10
• Шаг 11
• Шаг 12
• Шаг 13
• Шаг 14
• Шаг 15
• Шаг 16
• Шаг 17
• Шаг 18
• Шаг 19
• Шаг 20
• Шаг 21
• Шаг 22
• Шаг 23
• Шаг 24
• Шаг 25
• Шаг 26

С помощью кончика пальца сдвиньте язычок отсоединения аккумулятора к символу аккумулятора на E5700.

Откройте крышку батарейного отсека.

Повернитесь к нижней части камеры.

Удалите два винта Phillips, расположенные непосредственно под задним монитором

Готово отодвигая заднюю панель.

Поверните камеру, чтобы она не касалась стороны.

Удалите винт Phillips, расположенный над держателем ремешка.

Удалите все четыре винта в нижней части камеры.

Удалите четыре черных винта в углах корпуса объектива.

Вытащите аккумулятор из E5700.

Может потребоваться покачивать батарею во время вытягивания, чтобы освободить ее из кармана в футляре.

Поверните камеру в сторону с гнездом для карты памяти и откройте отсек для CF-карты.

Удалите два верхних винта Phillips, ближайших к задней панели.

Откройте слот CF-карты.

Удалите винт Phillips в верхней части камеры.

Удалите два винта Phillips, расположенные под крышкой CF-карты.

Снимите корпус объектива и объектив.

Повернитесь к задней части камеры.

Снимите самый верхний винт Филлипса на задней панели.

Повернитесь к передней части камеры.

Поднимите угол рукоятки, ближайший к лампе-вспышке.

Снимите винт Phillips под накладкой для захвата.

Удалите два винта на левой стороне камеры.

Перейдите на последнюю сторону задней панели.

Удалите винт Phillips под окуляром.

Удалите винт Phillips, расположенный над динамиком.

Поднимите контейнер со вспышкой.

Удалите два винта Phillips, расположенные рядом с основанием секции.

Отключите синий и серый комплект проводов в верхней части рукоятки.

Отключите синий ленточный провод, расположенный в нижней левой части камеры.

Осторожно начните снимать заднюю панель.

Осторожно: есть две жгуты проводов, соединяющие заднюю панель с камерой. Будьте уверены, чтобы не тянуть слишком сильно и выдернуть их.

Откройте батарейный отсек.

Удалите винт Phillips, расположенный в нижней части батарейного отсека.

Медленно снимите переднюю крышку.

Убедитесь, что передняя крышка не прикреплена к чему-либо и не зацепилась за что-то, когда вы тянете ее от остальной части камеры.

Теперь аккуратно отсоедините два провода в нижней части панели.

Начните поднимать верхнюю крышку с остальной части камеры.

Будьте осторожны при этом, потому что многие провода соединяют верхнюю часть с камерой. Слишком сильное натяжение может вытащить эти провода.

Для того, чтобы вытащить верхнюю панель, не снимая вспышку. Вы должны снять верхнюю крышку вспышки, убрав винт под лампой (см. Изображение). затем аккуратно снимите верхнюю пластиковую крышку. ВАЖНО: разрядите конденсатор как можно скорее (провода вспышки теперь открыты и опасны).

Отключите оранжевую ленточную проволоку от задней части камеры.

Отключите два синих ленточных провода от задней части камеры.

Удалите винты с крестообразным шлицем с обеих сторон крепления вспышки.

Поднимите верхнюю панель и отведите корпус лампы от остальной части верхней панели.

Примечание. Верхнюю панель будет трудно отделить от корпуса вспышки. Положите руки, как показано на рисунке, и нажмите большим пальцем вверх, удерживая корпус вспышки неподвижным

Отключите оранжевую ленту и другие провода и аккуратно снимите верхнюю панель.

COOLPIX 5700 | Nikon

Этот продукт был заархивирован

Поддержка продукта Руководство по продукту

COOLPIX 5700

Варианты продукта Варианты продукта Варианты продукта Варианты продукта Варианты продукта

Основные характеристики

8-кратный зум-объектив Nikkor с двумя линзами ED для четкого изображения

5-зонный мультиавтофокус для более удобной композиции фотографий

Макросъемка с расстояния до 3 см (1,2 дюйма) и супертелефото Макросъемка с расстояния до 50 см (19,7 дюйма) в эквиваленте 280 мм. телефото диапазон

Эксклюзивный 256-сегментный матричный замер

Прочный корпус профессионального уровня из магниевого сплава

Электронный видоискатель (EVF) для яркого и точного охвата кадра через объектив

ЖК-экран с переменным углом наклона для максимального удобства практически любое положение съемки

Изображение RAW (формат NEF) режим записи данных

Интеллектуальная встроенная вспышка Speedlight и башмак для принадлежностей

Видеоролики со звуком (до 60 секунд)

ЖК-экраны, изображения видео и фотогалереи приведены только в иллюстративных целях.

Технические характеристики

Тип

1. Тип

   Компактная цифровая камера

Датчик изображения

1. Эффективные пиксели (0 мегапикселей) 9003

2. Датчик изображения

3. Размер датчика

   2/

   3 дюйма

4. ИТО 5M)


   1600 x 1200 (2M)
   1280 x 960 (1M)
   1024 x 768 (ПК)
   640 x 480 (VGA)

Объектив

1. объектива

   8x Lens-Nikkor Lens

2. Lens F/-number

   F/2,8-4,7

3. LENS LENS управляемая 7-лепестковая ирисовая диафрагма

Автофокус

1. AutoFocus (AF)

   Contrast-Detect TTL AF

Монитор

1. Размер монитора

   1,5 дюйма.

2. Разрешение монитора

   110 000 точек

3. Покрытие кадра монитора (режим съемки)

   97 % по горизонтали (прибл. )
   97 % по вертикали (прибл.)

4. Покрытие кадра монитора (режим воспроизведения)

   100 % по горизонтали (прибл.)
   100 % по вертикали (прибл.)

5. 3

2 Файл Система

1. Файловая система хранения

   DCF
   EXIF ​​2.2
   Совместимость с DPOF

Экспозиция

1. Замер экспозиции

   256-сегментная матрица, центрально-взвешенная, точечная, точечная Зона АФ ​​(с поддержкой 99 зон фокусировки)

2. Управление экспозицией

   Программируемая автоматическая экспозиция с гибкой программой
   Автоматический режим с приоритетом диафрагмы
   Ручной

   Автоматический приоритет выдержки
   Компенсация экспозиции (от -2,0 до +2,0 EV с шагом 1/3 EV)

Затвор

1. Shutter

   Mechanical and charge-coupled electronic shutter

2. Continuous Shooting Options

   Continuous H
   Continuous L
   Multi-shot 16
   Single

3. Self-Timer

   Electronically controlled timer with duration of 3 or 10 сек.

Вспышка

1. Башмак для принадлежностей

   ISO 518 Hot-Shoe Contact с синхронизацией и контактами с данными и блокировкой безопасности

Интерфейс

1. Интерфейс

поддерживаемые языки

1. .

Разное

1. Штативное гнездо

2. Прибл. Размеры (ширина x высота x глубина)

   4,3 дюйма

   (108 мм)

   x 3,0 дюйма

   (76 мм)

   x 4,0 дюйма. Вес

   (480 г)

3. Условия эксплуатации

   Влажность: менее 85 % (без конденсации)

по умолчанию

1. Автофокус (AF) Диапазон фокусировки (от объектива)

   [W]: от 50 см (1 фут 8 дюймов) до ∞ (прибл.)
   Режим макросъемки: 3 см (0,8 дюйма) ) до ∞ [Вт] (прибл.)

2. Режимы фокусировки

   Авто
   Ручной

3. Диапазон диафрагмы

   10 шагов по 1/3 EV

2 90 полный список технических характеристик см. к руководству по продукту.

Оценки и обзоры

Обзоры скоро появятся

Нам не терпится услышать ваши впечатления от этого продукта из первых рук, но сначала нам нужно получить продукт в ваши руки! Пожалуйста, зайдите снова после того, как он будет доступен для покупки.

Форум по продуктам

Поддержка

Регистрация продукта

Регистрация вашего продукта Nikon позволяет нам отправлять вам (с вашего разрешения) важные обновления, служебную информацию и полезные советы, а также упрощает обращение в случае необходимости за помощью.

Зарегистрируйте свой продукт онлайн прямо сейчас. Посмотреть в новом окне

Сайт ответов Nikon

Мы храним все решенные проблемы в нашей базе данных решений. Если вы не можете найти подходящий ответ, задайте вопрос в нашу службу технической поддержки.

Посмотреть вопросы и ответы Посмотреть в новом окне

Руководство

Nikon Coolpix E5700 Устранение неполадок — iFixit

Coolpix E5700 — это 5-мегапиксельная камера производства Nikon.

Камера не реагирует на нажатие кнопки питания.

Перезарядите аккумулятор или попробуйте заменить его новым аккумулятором. Убедитесь, что аккумуляторная батарея правильно вставлена ​​в гнездо. После того, как батарея вставлена, правильно закройте батарейный отсек и включите камеру.

Возможно, дисплей неисправен и требует замены.

Возможно, необходимо заменить материнскую плату внутри камеры. Попробуйте это в последнюю очередь.

Камера неожиданно выключается во время использования.

Всегда сначала проверяйте аккумулятор. Возможно, аккумулятор необходимо зарядить или заменить. Если батарея разряжена, дайте ей зарядиться в течение 4-6 часов, прежде чем снова вставить ее в фотокамеру.

Если замена батареи не помогает, возможно, батарея холодная и ее необходимо нагреть до комнатной температуры. Для этого выньте аккумулятор и оставьте его на несколько часов. Верните батарейный блок, как только он достигнет комнатной температуры.

При съемке фотографии получаются несфокусированными или размытыми.

Низкая скорость затвора может привести к размытию изображения, если камера перемещается во время съемки. Используйте штатив, чтобы уменьшить тряску, или увеличьте скорость затвора в настройках камеры.

Когда вспышка выключена при слабом освещении или его полном отсутствии, скорость затвора уменьшается, чтобы камера могла поглотить как можно больше света. Вспышка дает достаточно света, чтобы увеличить скорость затвора. Включите вспышку в настройках и повторите снимок.

Поднимите уровень чувствительности в настройках.

При съемке фотографии цвета на мониторе кажутся неестественными.

В настройках камеры отрегулируйте уровни насыщенности, чтобы сбалансировать качество изображения. Освещение может сыграть решающую роль в определении этого баланса. Если вы повернете насыщенность до нуля, изображение будет черно-белым.

В настройках камеры отрегулируйте экспозицию в соответствии с источником света.
