Разъем SATA: что это и для чего

Скорее всего, вы когда-нибудь слышали о разъеме SATA. Но многие пользователи, особенно те, кто делает свои первые шаги в мире вычислений, не очень хорошо знают, что это такое и насколько это полезно. Это то, что мы хотим решить в этой новой статье, в которой мы расскажем вам об этом больше. Чтобы вы знали, как это работает и как используется.

Некоторые из вас могут знать, что разъем SATA — это стандартный интерфейс для подключения жестких дисков. Поскольку это уже известно, мы расскажем вам об этом подробнее. Чтобы вам было понятно, для чего это нужно.

Индекс

• 1 Что такое разъем SATA и для чего он нужен
• 2 Особенности разъема SATA

Что такое разъем SATA и для чего он нужен

Разъем или интерфейс SATA — это эволюция интерфейса IDE (Integrated Development Environment), также известного как PATA (Parallel Advanced Technologies Attachment).

Старый интерфейс был известен большими разъемами, на которых, до 80 физических проводов и кабелей, работающих параллельно, что было большим ограничением для пользователей. Особенно в области скорости было много ограничений.

Наконец, в 2001 году родился новый интерфейс под названием SATA (Serial-ATA).. В этом случае от параллельного стандарта отказались, чтобы обеспечить последовательное соединение устройств. Основное преимущество, которое было предоставлено по сравнению со старым, — это высокая скорость, а также лучшая оптимизация потока данных благодаря тому, что для каждого подключенного к нему устройства есть выделенный кабель.

Таким образом, SATA представляет собой интерфейс передачи данных между запоминающим устройством или устройством чтения DVD / CD и материнской платой компьютера. Он также предлагает ряд дополнительных функций или возможностей. Поскольку он поддерживает более длинные кабели, необходимо учитывать, что теперь кабели намного меньше.

Это тоже стандартный разъем, поэтому все материнские платы на рынке поддерживают одно и то же.

В конечном итоге мы видим, что Разъем SATA сегодня имеет большое значение. Помимо того, что это большой шаг вперед по сравнению со старыми интерфейсами, так что работа стала лучше.

Особенности разъема SATA

SATA — это технология соединения точка-точка, что означает наличие физическое соединение между двумя устройствами напрямую и без помех или с другими подключенными устройствами. Это был большой шаг вперед по сравнению со старыми разъемами PATA. Поскольку в них, помимо существовавших помех, устройство должно было быть предварительно настроено как ведущее, а другое как ведомое, чтобы соединение было возможным.

Это то, что значительно замедлило процесс подключения

, но и намного сложнее. К счастью, появление SATA внесло важные изменения в этом отношении. Мы сохраняем серию шагов, в дополнение к лучшему соединению, без помех в любое время.

Ключевым аспектом разъема SATA является то, что все устройства имеют одинаковый интерфейс подключения. Неважно, ноутбук это, настольный компьютер или серверы, все они будут иметь один и тот же интерфейс. То, что, несомненно, облегчает сам процесс.

Как вы понимаете, мы находим различные типы разъема SATA В настоящее время. Некоторые из них могут показаться вам знакомыми, потому что вы знаете их либо по их использованию, либо просто слышали о них. В настоящее время мы имеем следующие основные типы:

• Разъем данных SATA
• Разъем питания
• ESATA или внешние разъемы SATA
• Разъем MiniSATA или mSATA
• Разъем SATA Express

Надеемся, эта статья это было полезно для вас, когда дело дошло до того, чтобы узнать больше о том, что такое разъем SATA. Это не та концепция, которую вы собираетесь использовать слишком много в повседневном использовании компьютера, но полезно знать, какую полезность он имеет, в дополнение к эволюции, которая произошла с годами, чтобы добраться до точки, где это в настоящем.

Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

Вы можете быть заинтересованы

Разъем сата 3 как выглядит — Dudom

SATA (англ. Serial ATA ) — последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA).

Содержание

Описание [ править | править код ]

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания: SATA и Molex.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Стандарт SATA поддерживает функцию очереди команд (NCQ, начиная с SATA Revision 1.0a [ источник не указан 3128 дней ] ).

В отличие от PATA, стандарт SATA предусматривает горячее подключение устройства (используемого операционной системой) (начиная с SATA Revision 1.0)

Разъёмы SATA [ править | править код ]

SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex (при этом, использование одновременно обоих типов разъёмов питания может привести к повреждению устройства [1] ).

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Существует также 13-контактный [ источник не указан 3128 дней ] совмещенный разъём SATA, применяемый в серверах, мобильных и портативных устройствах для тонких накопителей. Состоит совмещенный разъём из 7-контактного разъёма для подключения шины данных и 6-контактного разъёма для подключения питания устройства. Для подключения к данным устройствам в серверах может применяться специальный переходник.

Контакт #	Назначение
1	GND
2	A+ (Передача данных)
3	A− (Передача данных)
4	GND
5	B− (Прием данных)
6	B+ (Прием данных)
7	GND
—	Замок
7-контактный кабель передачи данных Serial ATA.

Контакт #		Порядок подключения	Назначение
—			Замок
1	3	+3,3 В
2	3
3	2
4	1	GND
5	2
6	2
7	2	+5 В
8	3
9	3
10	2	GND
11	3	Activity indication and/or staggered spin-up
12	1	GND
13	2	+12 В
14	3
15	3
15-контактный кабель питания Serial ATA.

Slimline SATA [ править | править код ]

Контакт #		Порядок подключения	Назначение
—			Выравнивающая выемка
1	3	Присутствие устройства
2	2	+5 В
3	2
4	2	Диагностический вывод
5	1	Земля
6	1

Начиная с ревизии SATA 2.6 был определен плоский (slimline) коннектор, предназначенный для малогабаритных устройств — оптических приводов для ноутбуков. Контакт #1 slimline указывает на присутствие устройства, что позволяет выполнять горячую замену устройства. Slimline signal коннектор идентичен стандартной версии. Slimline power connector имеет уменьшенную ширину и уменьшенный шаг контактов в нем, поэтому коннекторы питания SATA и slimline SATA полностью не совместимы между собой. Контакты slimline power connector питания обеспечивают только +5 В, не предоставляя +12 В и +3.3 В. [2]

Существуют дешевые адаптеры для преобразования между стандартами SATA и slimline SATA, разновидности Mobile Rack.

Доброго времени суток дорогие друзья.

Вы часто встречаете словосочетание «интерфейс SATA», о нем говорят ваши знакомые, а вы понятия не имеете, что это? Тогда вам стоит прочесть эту статью, из которой вы получите ответ не только на данный вопрос, но и научитесь разбираться в поколениях разъемов этого семейства.

Разбор полётов

Начнем с того, что собой представляет интерфейс. Это средство взаимодействия между двумя устройствами; в данном случае между материнкой и жестким диском. Оно состоит из контроллера, сигнальных линий и специального протокола — правил, по которым работает именно этот вид интерфейса. Чтобы вам было понятнее, физически он является разъемом в материнской плате, куда вставляется HDD.

SATA на английском языке расшифровывается как Serial Advanced Technology Attachment, что в переводе — «последовательное применение новейших технологий». Первое слово в данном случае играет ключевую роль, так как именно оно определяет вид данного интерфейса — он последовательный.

Это значит, что данные передаются бит за битом — по одному — за определенный промежуток времени. Я акцентирую внимание на этом не случайно, ведь предшественником SATA является PATA (IDE) — параллельный интерфейс, который передавал информацию по несколько бит сразу. В настоящее время он считается устаревшим, поэтому не используется.

Разработки сата стартовали в 2000 году передовыми компаниями компьютерного рынка того и нынешнего времени, среди которых Dell, Seagate, Maxtor, APT Technologies, Quantum и пр. Повсеместно интегрировать разъем в платы начали в 2003 году.

Преимущества

SATA считается лучше, чем PATA тем, что быстрее передает информацию, имеет тоньше провод. Еще один плюс — сниженное рабочее напряжение из-за сокращенного числа контактов и микросхем, поэтому контроллеры выделяют меньше тепла, следовательно, не перегреваются и дольше служат.

Судите сами, SATA обладает 7 контактами, в то время как у PATA их было 40. Также усовершенствованная форма кабеля обеспечивает ему устойчивость к многократным подключениям.

Вдобавок устаревший интерфейс предполагал подсоединение 2х устройств к одному шлейфу, в то время как в современном выделены отдельные провода для каждого гаджета. Таким образом, все приборы могут работать одновременно, устранены задержки в передаче данных и возможные проблемы при сборке комплектующих.

Виды SATA

Для работы с любым интерфейсом SATA применяются 2 кабеля: на 7 контактов для обмена информацией и на 15 контактов для подключения питания. Вместо последнего может применяться разъём Molex с 4 контактами. Силовой кабель отдает напряжение 5 и 12 В. Ширина провода составляет 2,4 см.

Отличия между видами состоят в скорости передачи данных и частоте работы шины. Рассмотрим существующие поколения:

• SATA. Модель, вышедшая первой. Сейчас практически не используется.
  Ее шина функционировала на частоте 1,5 ГГц, из-за чего пропускная способность не превышала 150 Мб/с.
• SATA 2. Впервые интерфейс появился в 2004 году на чипсете nForce 4 бренда «NVIDIA». Внешне: то же, что и предыдущий вариант. Увеличена частота до 3 ГГц, благодаря чему повысилась скорость обмена информацией до 300 Мб/с.
• SATA 3. Релиз состоялся в 2008 году. По традиции, производительность стала больше в 2 раза (600 Мбайт/с). Сохранена совместимость между девайсами, предназначенными для предыдущих поколений.

После выхода данного интерфейса были выпущены еще 2 его модификации:

— 3.1 (2011 год). Из нововведений: Zero-power оптического дисковода (не потребляет энергию в спящем режиме), mSATA (разъем для портативных и твердотельных винчестеров, нетбуков и мобильных гаджетов), Queued TRIM Command (повышает продуктивность SSD-накопителей), Hardware Control Features (выполняет хост-идентификацию возможностей девайса). Данные передаются с той же скоростью, что и в 3 поколении.

— 3.2 — SATA Express (2013 год). Произошло слияние этого семейства и PCIe, то есть интерфейс по программному обеспечению совместим с SATA, но несущим разъемом считается PCIe.

Физически данная модель выполнена в качестве двух рядом расположенных портов SATA, поэтому можно одновременно подключать устройства, предназначенные для интерфейсов предыдущих поколений и — непосредственно для Express. Скорость передачи данных существенно повысилась: до 8 Гб/с, если задействован 1 разъем, и до 16 Гб/с — если оба.

eSATA

Этот вид интерфейса стоит выделить в отдельную группу. Потому что он предназначается для подключения устройств с внешней стороны. На это указывает первая буква в названии, которая несет в себе понятие «External» (внешний). Разъем появился в 2004 году.

В сравнении с первым поколением SATA:

• Более надежное исполнение;
• Провод удлинен с 1 м до 2 м;
• Используются различные уровни сигнала.

Минусом этой версии является необходимость в специальном кабеле для подсоединения гаджетов. Недостаток упразднен в следующей модификации — eSATAp — путем внедрения технологии USB 2.0, при этом информация передается по проводам с напряжением 5 и 12 В.

Определяем версию интерфейса.

Как узнать, какой разъем SATA предполагает ваша материнская плата и подключенные к ней устройства? Есть несколько способов сделать это:

• Почитать технические характеристики вашей модели в инструкции или на официальном сайте.
• Посмотреть надписи непосредственно на материнке.

• Воспользоваться утилитой CrystalDiskInfo. После установки откроется окно, где будет представлена полная информация о вашем железе.

Вот оф сайт этой програмки: http://crystalmark.info/software/CrystalDiskInfo/index-e.html

Если вы соберетесь покупать новый винт, но понравившаяся модель не будет соответствовать разъему на материнке, не спешите отказываться от своего выбора, так как продаются специальные переходники под интерфейс SATA.

Многим пользователям компьютеров не однократно встречалось слово SATA, но не многие знают, что этого такое. Стоит ли обращать на него внимание при выборе жесткого диска, системной платны или уже готового компьютера? Ведь в характеристиках данных устройств слово SATA сейчас часто упоминается.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Даем определение

SATA это последовательный интерфейс передачи данных между различными накопителями информации, который пришел на смену параллельному интерфейсу АТА.

Начало работ по созданию данного интерфейса было организованно с 2000 года.

В феврале 2000 года, по инициативе компании Intel была создана специальная рабочая группа, в которую вошли лидеры IT технологий тех и теперешних времен: компания Dell, Maxtor, Seagate, APT Technologies, Quantum и много других не менее значимых компаний.

В результате двух годичной совместной работы, первые разъемы SATA появились на системных платах в конце 2002года. Они использовались для передачи данных через сетевые устройства.

А с 2003 года последовательный интерфейс был интегрирован уже во все современные системные платы.

Чтобы визуально ощутить разницу между АТА и SATA посмотрите фото ниже.

Параллельный интерфейс АТА.

Последовательный интерфейс Serial ATA.

Новый интерфейс на программной уровне, совместим со всеми существующими аппаратными устройствами и обеспечиваем более высокую скорость передачи данных.

Как видно из фото выше 7 контактный провод имеет меньшую толщину, что обеспечивает более удобное соединение между собой различных устройств, а также позволяет увеличить количество разъемов Serial ATA на системной плате.

В некоторых моделях материнских плат их количество может достигать аж 6.

Более низкое рабочего напряжение, меньшее количество контактов и микросхем уменьшило тепловыделение устройствами. Поэтому контроллеры портов SATA не перегреваются, а это обеспечивают еще большую надежную передачу данных.

Однако к интерфейсу Serial ATA еще проблематично подключить большинство современных дисководов, поэтому все производили современных системных плат еще не отказались от интерфейса АТА (IDE).

Кабеля и разъемы

Для полноценной передачи данных через интерфейс SATA используются два кабеля.

Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.

При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.

Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.

Ширина кабеля 2, 4 см.

Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.

Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.

Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.

Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.

Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.

Тоже самое можно сказать и про силовой 15 контактный кабель.

Таблица, выводы разъема данных.

Таблица, силовой разъем Serial ATA.

Конфигурация SATA

Основное отличие конфигурации SATA от АТА это отсутствие специальных переключателей и фишек типа Master/Slave.

А также нет необходимости выбирать место подключения устройства к кабелю, ведь на кабеле АТА два таких места, и устройство, которое подключено в конце кабеля считается в BIOS главным.

Отсутствие настроек Master/Slave не только значительно упрощает аппаратную конфигурацию, но и позволяет более быстро устанавливать операционные системы, к примеру, Windows 7.

Кстати про BIOS, настройки в нем тоже не займут много времени. Вы там быстро все найдете и настроите.

Скорость передачи данных

Скорость передачи данных это один из важных параметров, для улучшение которого и был разработан интерфейс SATA.

Но этот показатель в данном интерфейсе постоянно увеличивался и сейчас скорость передачи данных может достигать до 1969 Мбайт /с. Многое зависит от поколения интерфейса SATA, а их уже 5.

Первые поколения последовательного интерфейса, версии «0», могли передать до 50 Мбайт/с, но они не прижились, так как сразу же были заменены на SATA 1.0. скорость передачи данных которых уже тогда достигала 150 Мбайт/с.

Время появления серий SATA и их возможности.

Серии:

1. 1.0 – время дебюта 7.01.2003 года – максимальная теоретическая скорость передачи данных 150 Мбайт/с.
2. 2.0 – появлюсь в 2004 году, полностью совместима с версией 1.0, максимальная теоретическая скорость передачи данных 300 Мбайт/с или 3 Гбит/с.
3. 3.0 – время дебюта июль 2008 года, начало выпуска май 2009 года. Теоретическая максимальная скорость 600 Мбайт/с или 6 Гбит/с.
4. 3.1 – время дебюта июль 2011 года, скорость – 600 Мбайт/с или 6 Гбит/с. Более усовершенствованная версия чем в п. 3.
5. 3.2, а также входящая в него спецификация SATA Express – время выхода 2013 год. В данной версии произошло слияние SATA и PCIe устройств. Скорость передачи данных выросла до 1969 Мбайт/с.

SATA Express

В данном интерфейсе передача данных осуществляется на скорости 16 Гбит/с или 1969 Мбайт/с за счет взаимодействия двух линий PCIe Express и SATA.

Интерфейс SATA Express начал внедрятся в чипсетах Intel 9-й серии и в начале 2014 года был мало еще известен.

Если не внедрятся в дебри ИТ технологий, то в двух словах можно сказать так.

Serial ATA Express, это своеобразный переходной мост, который переводит обычный режим передачи сигналов в режиме SATA на более скоростной, который возможен благодаря интерфейсу PCI Express.

eSATA

eSATA используется для подключения внешних устройств, что еще раз подтверждает универсальность интерфейса SATA.

Здесь уже используется более надежный разъемы подключения и порты.

Недостатком является то, что для работы внешнего устройства нужен отдельный специальный кабель.

Но разработчики интерфейса в скором времени решили эту проблему внедрив систему питания сразу в основной кабель в интерфейсе eSATAp.

eSATAp

eSATAp, это доработанный интерфейс eSATA в реализации которого была использована технология USB 2.0. Основное преимущество данного интерфейса, это передача по проводам напряжения 5 и 12 Вольт.

Соответственно встречаются eSATAp 5 V и eSATAp 12 V.

Существуют и другие названия интерфейса, все зависит от производителя. Вы можете встретить аналогичные названия: Power eSATA, Power over eSATA, eSATA USB Hybrid Port (EUHP), eSATApd и SATA/USB Combo.

Как выглядит интерфейс смотрите ниже.

Совместимость кабелей.

Также для ноутбуков и нетбуков разработан интерфейс Mini eSATAp.

mSATA

mSATA – внедрен с сентября 2009 года. Разработан для использования в ноутбуках, нетбуков и других не больших ПК.

На фото выше, как пример, представлено два диска, один обычный SATA, он внизу. Выше диск с интерфейсом mSATA.

Кому интересно, можете ознакомится с характеристиками mSATA-накопителей.

Такие накопители установлены практически в каждом ультрабуке.

Интерфейс mSATA в обычных компьютерах применяется редко.

Переходник mSATA to Serial ATA Convertor.

Вывод

Из выше сказанного понятно, что интерфейс последовательной передачи данных SATA еще не исчерпал себя полностью.

Поэтому и дальше он будет развиваться и совершенствуется, удивляя нас своими возможностями в скорости передачи данных и удобством в работе.

Кабели SATA и Сравнение скоростей

Кабели передачи данных SATA используются для подключения устройств хранения данных к материнской плате вашего компьютера («mobo») или контроллеру SATA.

Что такое кабель SATA?

SATA (также называемый Serial ATA) означает Serial Advanced Technology Attachment, стандартный интерфейс шины для подключения адаптера главной шины компьютера к устройствам хранения, таким как жесткие диски (HDD), оптические приводы и твердотельные накопители. (SSD).

Кабель Serial ATA (SATA)

Кабель eSATA

Кабели SATA обычно используются внутри корпуса компьютера. Кабели eSATA соединяют внешние устройства вне корпуса компьютера и поддерживают передачу данных, но не питание (предполагается, что внешние устройства имеют собственный источник питания). eSATAp (Power over eSATA) — это комбинация eSATA и USB. Порт eSATAp принимает разъем eSATA или USB и обеспечивает как передачу данных, так и питание.

Разъемы SATA

Стандартные бесфланцевые разъемы SATA выпускаются в виде штыревых и гнездовых разъемов и доступны в трех вариантах: только данные, только питание и данные плюс питание. Разъемы бесфланцевого типа имеют контакты, расположенные в один ряд, что делает их шире, но их можно подключать к небольшим устройствам, таким как твердотельные накопители.

Разъемы данных SATA
Разъем данных SATA имеет 7 горизонтальных контактов, четыре контакта, расположенных в две пары для передачи данных, и 3 контакта заземления. Один конец (тот, который подключается к устройству хранения) может быть наклонен для экономии места.

7-контактный разъем данных SATA

7-контактный разъем данных eSATA

Версия разъема данных SATA малого форм-фактора, известная как разъем mini-SATA или mSATA, предназначена для использования с небольшими устройствами с ограниченным энергопотреблением, такими как ноутбуки и планшеты.

Разъемы питания SATA
Разъем питания SATA имеет 15 контактов и обеспечивает питание +3,3 В постоянного тока, +5 В постоянного тока и +12 В постоянного тока. Кабели питания SATA часто соединяются с 4-контактным разъемом Molex LP4, который подключается к блоку питания компьютера.

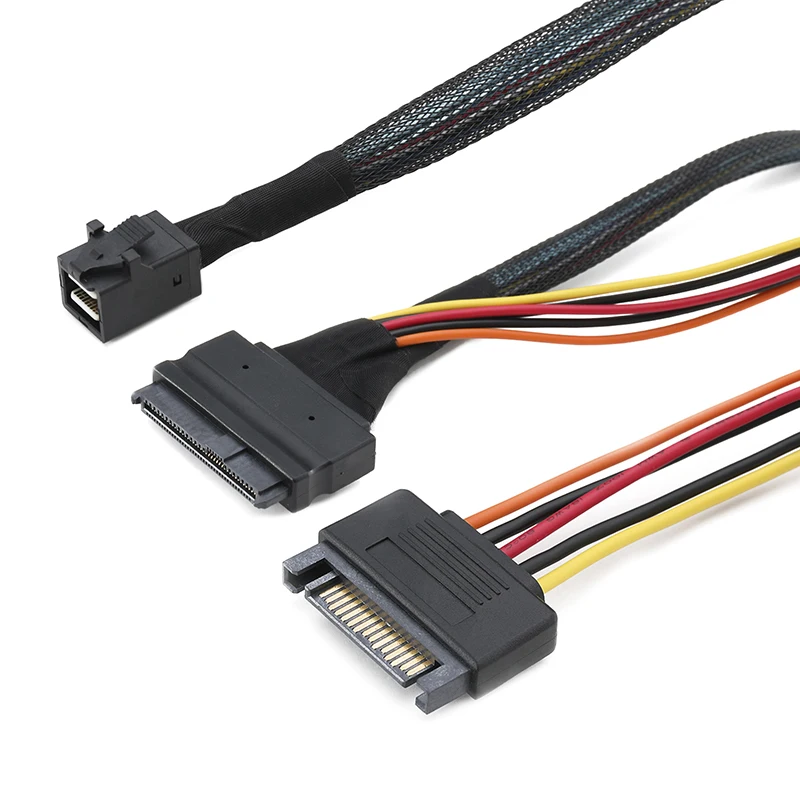

15-контактный разъем питания SATA

Менее распространенными разъемами питания SATA являются 6-контактный разъем Slimline +5 В постоянного тока, впервые представленный в версии SATA 2. 6, и 9-контактный микроразъем постоянного тока +3,3 В и +5 В постоянного тока. для 1,8-дюймовых (46 мм) жестких дисков.

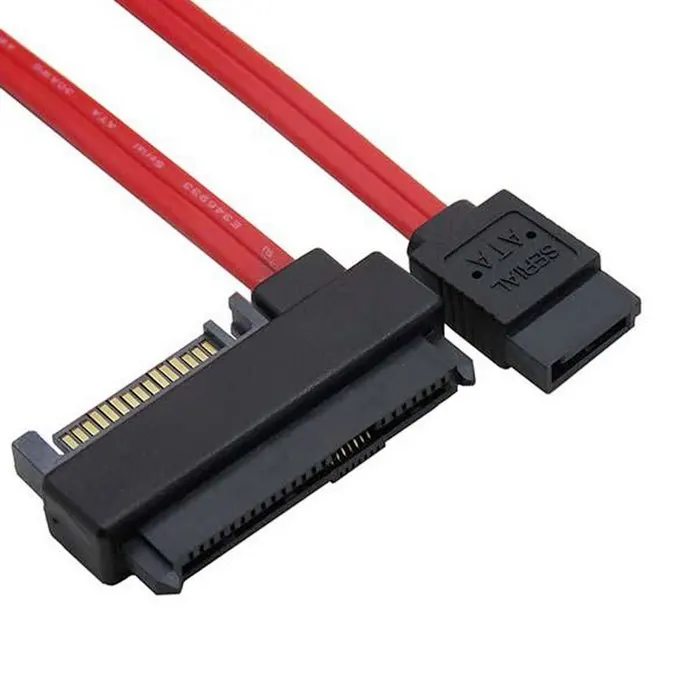

SATA 22-контактный разъем данных/питания для 7-контактного разъема SATA и 4-контактного разъема Molex

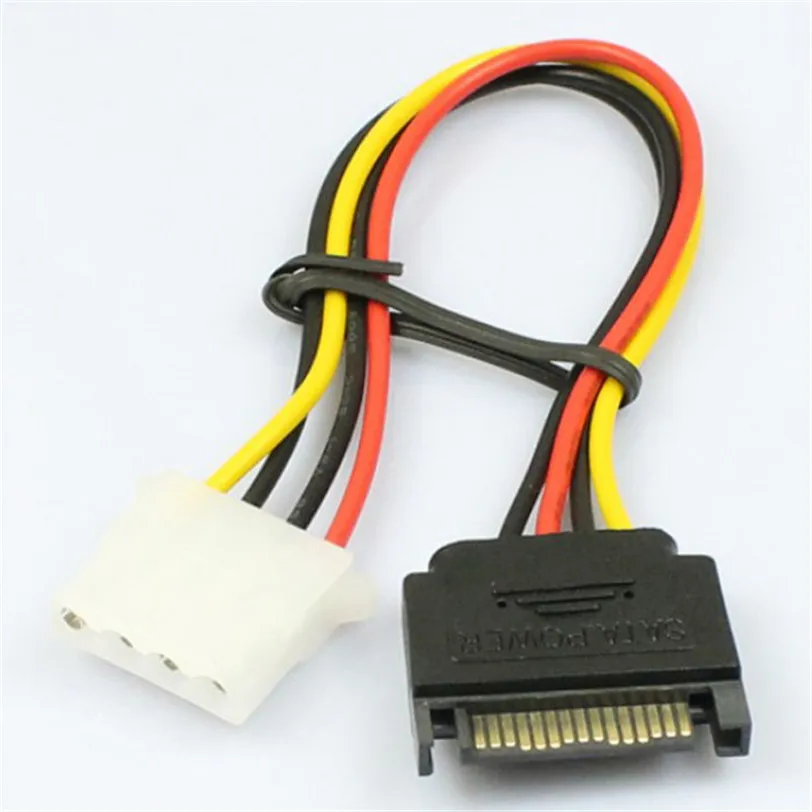

SATA 15-контактный разъем питания для 4-контактного разъема Molex LP4 обычно плоский с 4 медными проводниками, расположенными бок о бок попарно с зазором между ними. SATA использует дифференциальную передачу сигналов для уменьшения электромагнитных помех (EMI) или перекрестных помех (помех от других проводников кабеля). Дифференциальная сигнализация также требует более низкого напряжения, что снижает энергопотребление.

Кабели SATA могут иметь длину до метра (3,3 фута), но затухание (потери сигнала) можно минимизировать, используя максимально короткий кабель для внутренних и внешних соединений. Кабели eSATA могут иметь длину до 2 метров (6,6 футов) и поддерживать несколько устройств на одном порту/кабеле.

Скорость передачи данных
С момента своего появления в 2003 году интерфейс SATA претерпел три основных изменения. Основное различие между версиями заключается в скорости передачи данных.

* Обратите внимание, что гигабит (Гб) — это не то же самое, что гигабайт (ГБ). 1 ГБ = 8 ГБ.

Кабели SATA III (также называемые кабелями SATA 3) обратно совместимы с более ранними стандартами, поэтому устройства с рейтингом SATA II будут работать, но с меньшей скоростью. Например, твердотельный накопитель, подключенный к порту SATA III (6 Гбит/с), может читать со скоростью до 550 Мбит/с. Когда тот же диск подключен к порту SATA II (3 Гбит/с), операции чтения будут ограничены до 285 Мбит/с.

Характеристики кабеля SATA

Горячая замена
Возможность подключать или отключать устройство без выключения компьютера называется горячей заменой. Разъемы и устройства SATA используют двухэтапный процесс сопряжения, чтобы избежать дугового разряда и падения мощности, которые могут повлиять на другие нагрузки. Заземляющие контакты 4 и 12 на разъеме питания SATA длиннее, поэтому при соединении они соприкасаются первыми. Точно так же устройства SATA имеют более длинные контакты питания 3, 7 и 13 по той же причине. Горячая замена — это функция контроллера SATA.

Соединители с защелкой
Чтобы обеспечить надежное соединение и избежать случайного отключения, кабели SATA обычно имеют разъемы с защелками.

Угловые соединители
Пространство внутри корпуса компьютера часто ограничено, поэтому угловые разъемы являются важным фактором при выборе кабеля. При горизонтальной установке жесткого диска или твердотельного накопителя левосторонний разъем подает кабель вверх и вдоль верхней части диска. Прямоугольный разъем подает кабель вниз. Угол разъема также важен, когда диски устанавливаются вертикально и бок о бок.

Часто задаваемые вопросы по SATA

Почему разъем питания SATA имеет так много контактов?
15-контактный разъем питания SATA заменил 4-контактный разъем Molex. Почему гораздо большее количество выводов?

• Поддержка трех напряжений (3,3 В, 5 В и 12 В).
• Позволяет избежать путаницы с 7-контактным разъемом данных SATA.
• Дополнительные контакты заземления для поддержки горячей замены устройств.
• Расширенные функции, такие как задержка раскрутки для механических приводов.

Что означает M.2 SATA?
Интерфейс разъема M.2 (также известный как NGFF) предназначен для карт расширения, устанавливаемых внутри, таких как твердотельный накопитель (SDD). Он поддерживает интерфейсы шины SATA III, USB 3.0 и PCIe (NVMe). M.2 также может использоваться внешними корпусами, такими как U457-1M2-SATAG2, для подключения твердотельных накопителей.

Сопутствующие продукты SATA

Кабель для перехода с SATA на eSATA
Эти переходные кабели с 7 контактов на 7 контактов, такие как P952-18i, подключите внешние устройства с портом eSATA к внутреннему контроллеру SATA. Вы также можете добавить порт eSATA на свой настольный ПК, используя P952-002.

Переходные кабели SATA-USB
Большинство современных ноутбуков и ПК имеют порты USB для внешних устройств. Эти переходные кабели позволяют подключать жесткий или твердотельный диск SATA к порту USB-A или USB-C и идеально подходят для восстановления данных со старого ПК или накопителя.

Интерфейс передачи данных USB-SATA или IDE (PATA) с внешним адаптером питания переменного тока

USB-C для передачи данных SATA + интерфейс питания с питанием от шины

Корпуса жестких дисков и твердотельных накопителей
Эти корпуса позволяют легко добавить хранилище к ноутбуку или ПК с помощью порта USB-A, USB-B, USB-C или Thunderbolt 3.

RAID-корпуса для жестких дисков SATA
RAID создает виртуальный диск из нескольких физических дисков. Он используется для повышения производительности путем одновременного чтения или записи на несколько дисков или для обеспечения избыточности данных путем записи данных на два или более дисков. Корпуса RAID для дисков SATA, такие как U457-2M2-SATAG2, сконфигурированные для уровня RAID 0, считывают данные на 70 % быстрее и записывают на 40 % быстрее, чем один диск.
