Значение диафрагмы и его влияние на качество фотографии

Правильное использование объектива, которым оснащена ваша фотокамера, имеет намного большее влияние на резкость получаемого изображения, чем выбор собственно объектива. Не имеет смысла искать самый лучший объектив. Его просто нет. Один из самых важных параметров при съемке – это диафрагма. Именно она больше всего влияет на качество изображения. Разница между снимками, сделанными с разной диафрагмой одним и тем же объективом, будет намного заметнее, чем разница между снятыми с одним и тем же ее значением, но разными объективами.

Диафрагма F10, скорость затвора 1/400, ISO 64

Диафрагма F5, скорость затвора 1/400, ISO 64

Что такое аберрация

Как уже было сказано, идеального объектива просто нет. Законы физики никто не отменял и никогда не отменит. А они не позволяют световому лучу следовать именно по тому пути, который ему рассчитали оптики в пределах некой идеальной оптической системы.

Именно это ведет к различного вида аберрациям (сферическим, хроматическим и пр.). И инженеры, разрабатывающие объективы, не могут это исправить. В центре линза идеальна. Но ближе к краям она в той или иной мере искажает свет. Чем ближе к краю линзы — тем в большей степени свет рассеивается и преломляется.

При полностью открытой диафрагме на плёнку или матрицу цифрового аппарата попадает свет, который собран со всей поверхности линзы. В этом случае все аберрации объектива проявляются очень наглядно. Когда мы прикрываем отверстие диафрагмы, часть светового потока, проходящая через края всех линз объектива, отсекается. Таким образом, в формировании изображения принимает участие только центр линз, который свободен от искажений.

Всё кажется довольно простым. Чем меньше отверстие диафрагмы, тем, таким образом, выше резкость изображения. Но это не так. При съемке на самых маленьких диафрагмах нас ждет неожиданная большая неприятность.

Дифракция

По мере уменьшения отверстия диафрагмы всё большая часть световых лучей, которые проходят через это отверстие, касается его краёв и немного отклоняются от своего основного пути. Они как бы огибают края. Это явление называется дифракция. При дифракции каждая точка снимаемого объекта, даже если она находится четко в фокусе, на матрицу проецируется не как точка, а как небольшое размытое пятно, которое принято называть диском Эйри. И размеры этого диска тем больше, чем меньше отверстие диафрагмы. И когда диаметр диска Эйри превышает размеры отдельного фотодиода на матрице, то нерезкость изображения становится очень заметной. И чем меньше мы делаем отверстие диафрагмы, тем больше усиливается дифракция.

Разрешение современных объективов настолько высоко, что даже лёгкое размытие изображения, вызванное дифракцией, заметно уже на диафрагме 11 и меньше. А компактные камеры, у которых сенсоры совсем крошечные, не позволяют в принципе использовать диафрагму меньше чем 8. При этом малый размер диодов матрицы делают дифракцию очень заметной.

Имеет значение и фокусное расстояние объектива. Нужно помнить, что такое диафрагменное число. Это отношение диаметра отверстия диафрагмы к фокусному расстоянию объектива. Проще говоря, при одном и том же значении диафрагмы физический размер отверстия в разных объективах весьма различен. Физический размер диафрагменного отверстия тем больше, чем больше фокусное расстояние объектива. Отсюда вывод: в объективах с разным фокусным расстоянием при одном и том же значении диафрагмы дифракция проявляется в разной степени. Например, при диафрагме 22 на широкоугольном объективе она очень заметна, а у диннофокусника – вполне терпима.

Зона наилучшего восприятия

Самое хорошее значение диафрагмы для каждого объектива индивидуально. Обычно это 5,6 – 11, или около этого. Всё зависит от модели объектива. Попробуйте открыть диафрагму пошире – оптические искажения будут заметны в большей степени. А если прикрыть диафрагму поуже – дифракция начнёт размывать изображение. На маленьких отверстиях диафрагмы, например, на 11 — 16, почти все объективы «рисуют» одинаково. Но вот на широких отверстиях у разных объективов качество изображения весьма разнится. Чем объектив лучше, тем лучше и картинка, «нарисованная» им при открытой диафрагме.

Правильный подбор диафрагмы – это некий баланс между общей резкостью и глубиной резко изображаемого пространства. Тут теоретические рассуждения и рекомендации вряд ли помогут. В этом случае нужно довериться своему опыту, четкому пониманию поставленной задачи, и, в конце концов, своему художественному чутью, вкусу. Но, тем не менее, некоторые рекомендации лишними не будут.

Как правильно выбрать диафрагму

  • Определите диафрагму, при которой объектив вашей камеры будет давать изображение с наилучшей резкостью, и, по возможности, всегда используйте именно её.
  • Если съемка проходит при недостаточном освещении, или вы хотите что-то в кадре выделить при помощи малой глубины резкости, то диафрагму можно увеличить. Но без особой необходимости не открывайте её полностью.
  • Если такая необходимость возникла, диафрагму нужно смело открыть. Особенно переживать по этому поводку не стоит. Диафрагма — не самое главное, что влияет на резкость фотографий. Не забывайте про «шевелёнку». Она портит «картинку» намного сильнее всяких аберраций.
  • Если по вашему замыслу на снимке требуется большая глубина резкости, диафрагму нужно прикрыть. Но не более чем до 11 у широкоугольников и 16 у длиннофокусных объективов.
  • Если вам всё-таки не хватает глубины резкости, то можно снимать широкоугольниками на 16 и длиннофокусниками на 22. Но не более. В противном случае заметно упадет общая резкость изображения.

Вот, собственно и вся нехитрая наука. Теперь вы, зная о слабых сторонах вашей аппаратуры, сможете избегать тех ситуаций, когда они проявляются. И, стало быть, пора выжать из вашего детища все соки.

Д — диафрагма. Что такое диафрагма?

Диафрагма – штука в фотографии очень значимая и важная. Это, пожалуй, наиглавнейший из трех факторов, влияющих на экспозицию в принципе. Вот поэтому понимание основ ее работы, ее действия, и является важным условием для того, чтобы ваши фотографии получились бы хорошими, то есть качественными в техническом плане, правильно экспонированными.

Диафрагма влияет на качество изображения очень серьезно. И, причем, это влияние может быть как негативным, так и креативным.

Наша сегодняшняя статья – своего рода урок, который позволит вам узнать, что же это такое – диафрагма, какой она вообще может быть, и как фотографу подчинить ее себе, то есть заставить работать так, как ему нужно.

Шаг первый. Так что же это такое – диафрагма?

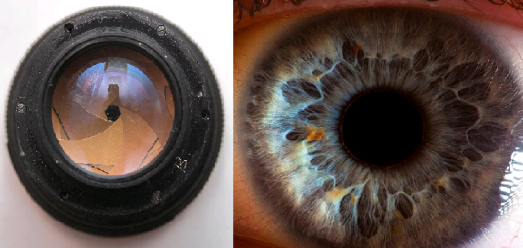

Как понять принцип ее работы? Один из самых простых способов сделать это – представить диафрагму как зрачок глаза человека. Чем шире наш с вами зрачок – тем больше он пропускает света на сетчатку глаза. Точно так же и отверстие диафрагмы. Чем оно шире —  тем больше проходит света на светоприемник фотокамеры (матрицу в цифровом фотоаппарате или на фотопленку в пленочном).

Теперь перейдем к экспозиции в фотографии. Три ее параметра – это выдержка (скорость срабатывания затвора), светочувствительность (или значение ISO), и то, о чем мы сегодня говорим – диафрагма. Изменяя диаметр отверстия диафрагмы, мы регулируем количество света, поступающего на матрицу цифровой фотокамеры. Чаще всего размер диафрагмы подбирают, основываясь на количестве света при фотографировании, то есть, в зависимости от освещенности объекта съемки. Но существует и множество других, креативных вариантов использования различных диаметров диафрагменного отверстия. Об этих вариантах мы поговорим чуть позже. Но на данном этапе нашего урока, когда речь идет об экспозиции и количестве света, вам следует первым делом четко для себя уяснить:  чем отверстие диафрагмы шире, тем больше проходит света на светоприемник. И, соответственно, чем это отверстие уже, тем света проходит меньше.

Шаг второй. Шкала диафрагмы

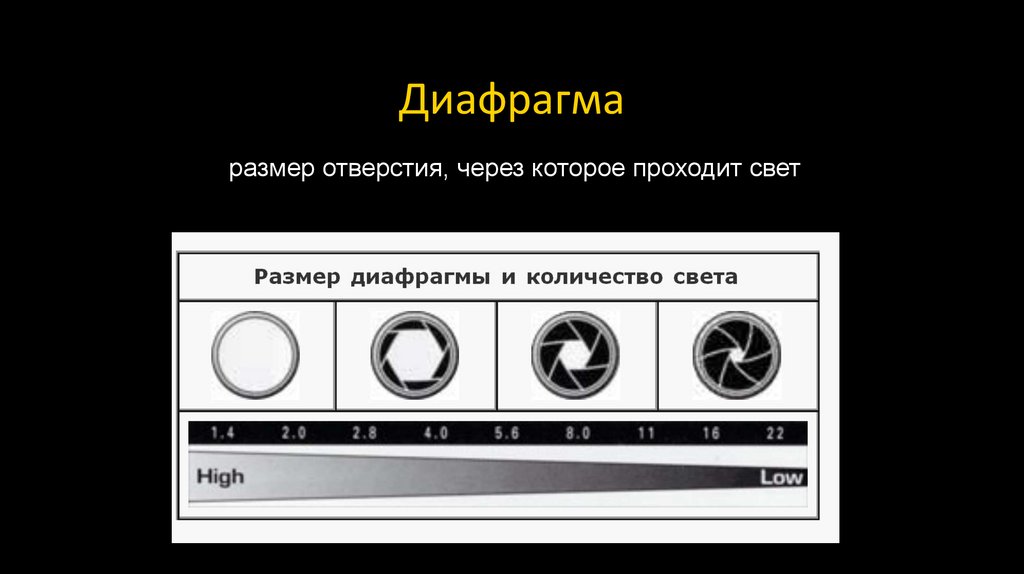

Шкала диафрагмы – это ряд  значений диафрагмы по возрастающей. Шкала диафрагмы обычно бывает нанесена на оправу объектива, а так же мы можем видеть ее на дисплее фотокамеры. Размер отверстия диафрагмы обычно выражается в виде знаменателя дроби и обозначается символом «f». То есть «f/число». Знаменатель этой дроби как раз и указывает, насколько широко в данный момент открыто диафрагменное отверстие. А эта ширина, как мы уже говорили сегодня, существенным образом и влияет на экспозицию. Но кроме экспозиции, размер диафрагменного отверстия так же влияет и на глубину резко изображаемого пространства. Тут важно знать, что чем число, которым обозначено то или иное значение диафрагмы, меньше – тем шире диаметр отверстия диафрагмы. Проще говоря, диаметр отверстия диафрагмы, обозначенной  f/8 меньше, чем, допустим,  диафрагма  f/4. У некоторых начинающих фотографов это, возможно, может вызвать путаницу: как же так? Число маленькое, а диаметр отверстия – большой? Ответ на этот вопрос  довольно простой. Пока скажем, что всё дело тут в математике. Но об этом чуть позже.

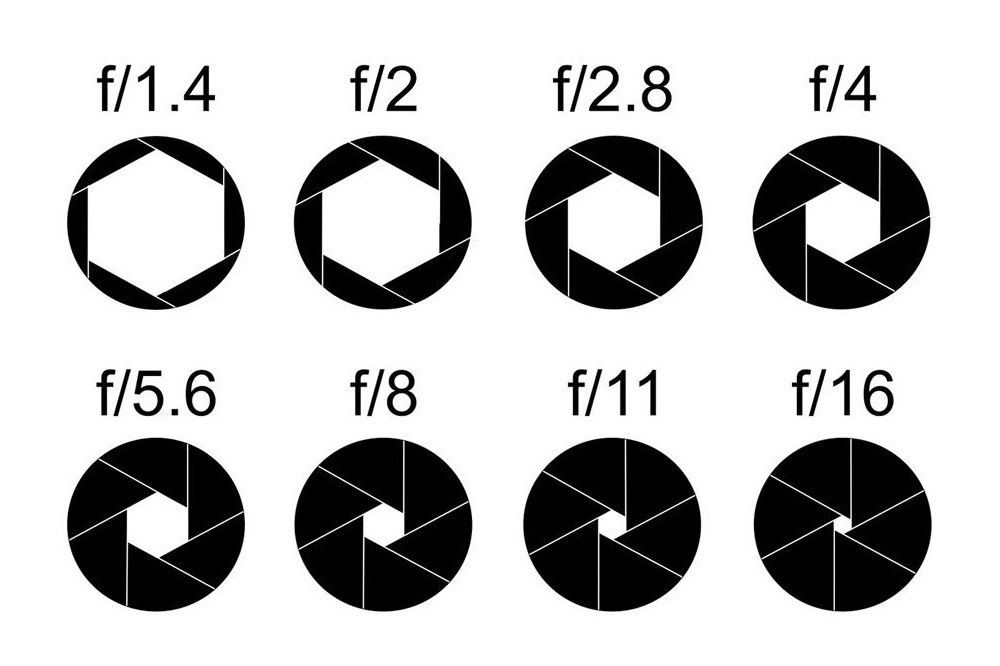

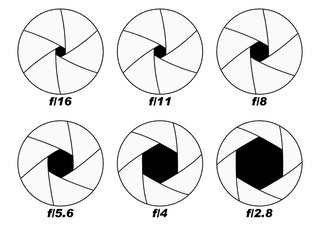

А пока мы расскажем вам о стандартной диафрагменной шкале. Вот этот ряд чисел: f/1,4. f/2. f/2,8. f/4. f/5,6. f/8. f/11. f/16. f/22.

Самое важное, что нужно знать об этой шкале – это то, что каждая ступень, каждый шаг этой шкалы, каждый переход от меньшего числового значения к большему уменьшает диаметр отверстия диафрагмы ровно в два раза. А это, соответственно, значит, что пропускает на матрицу ровно на 50% меньше света.

Практически на всех объективах вы найдете надпись в виде соотношений значений чисел. Ну, например, 1:2. Что это означает? Это означает то, что диаметр отверстия данного объектива  в два раза меньше его фокусного расстояния. Но большинство из современных фотокамер и объективов сегодня имеют не только стандартные значения диафрагмы, но и промежуточные. Проще говоря, допустим, если шаг настройки равен 1/3 ступени, то между значениями диафрагмы f/4 и  f/2,8 будут располагаться и еще несколько ее значений, а именно f/3,2 и  f/3,6.

Для чего это нужно? В первую очередь для того, чтобы иметь возможность более точной настройки экспозиции. А так же и других нужд, о которых мы поговорим с вами чуточку попозже.

А сейчас перейдем к вещам посложнее. Скажем сразу: если то, о чем мы сейчас будем говорить, покажется вам не очень понятным и недоступным, не бойтесь перейти к следующему разделу. Мы же пока попытаемся разобраться, почему же, все-таки, при переходе от меньшего значения диафрагмы к большему сквозь объектив фотоаппарата света проходит именно в два раза меньше.

Давайте рассмотрим этот вопрос на одном примере. Представим, что у нас с вами в руках объектив с фокусным расстоянием 50 миллиметров и с диафрагмой f/2. Первым делом рассчитаем диаметр самого отверстия диафрагмы. Для этого нам придется 50 миллиметров разделить на 2. В итоге получаем 25 миллиметров. Далее. Ищем радиус этого отверстия, то есть половину диаметра. Радиус у нас, стало быть, составляет 12.5 миллиметров. Теперь по известной формуле S = пи * R2 (число пи умножить на радиус в квадрате)  нам нужно узнать площадь этого отверстия. В данном  случае эта площадь составляет у нас 490 квадратных миллиметров.

А теперь давайте сделаем такие же расчеты для этого объектива при другом значении диафрагмы. При f/2,8 диаметр диафрагменного отверстия будет  17,9 миллиметров, радиус, соответственно,8,95 миллиметров,  а площадь – 251,6 квадратных миллиметров. Не нужно быть великим знатоком для того, чтобы понять, что вторая площадь в данном случае практически вдвое меньше, чем первая. На то, что число 2 является приблизительным, обращать внимание не стоит. Дело в том, что округление диафрагменного числа сделано до первого десятичного знака. А если расчеты проводить без округлений, то, как раз ровно 2 и получится.

Шаг третий. Как диафрагма влияет на экспозицию

Теоретически, вместе с изменением радиуса диафрагменного отверстия изменяется и экспозиция. Чем шире будет открыто отверстие диафрагмы, тем больше света попадет на светоприеменик. Об этом мы уже не раз сегодня говорили. И, стало быть, чем больше света попадает на матрицу, тем светлее получится снимок. Для того, чтобы лучше себе представить всё это, посмотрите внимательно вот на эту серию снимков. Все они были сделаны с различными значениями диафрагмы. Остальные настройки экспозиции были постоянными: выдержка 1/400 секунды, светочувствительность – 200 единиц ISO.  Менялась только диафрагма: f/2. f/2,8. f/4. f/5,6. f/8. f/11. f/16. f/22.

Тут так же обратим ваше внимание и на то, что главная творческая задача диафрагмы – это ее влияние на глубину резко изображаемого пространства.

Шаг четвертый. Как диафрагма влияет на глубину резко изображаемого пространства

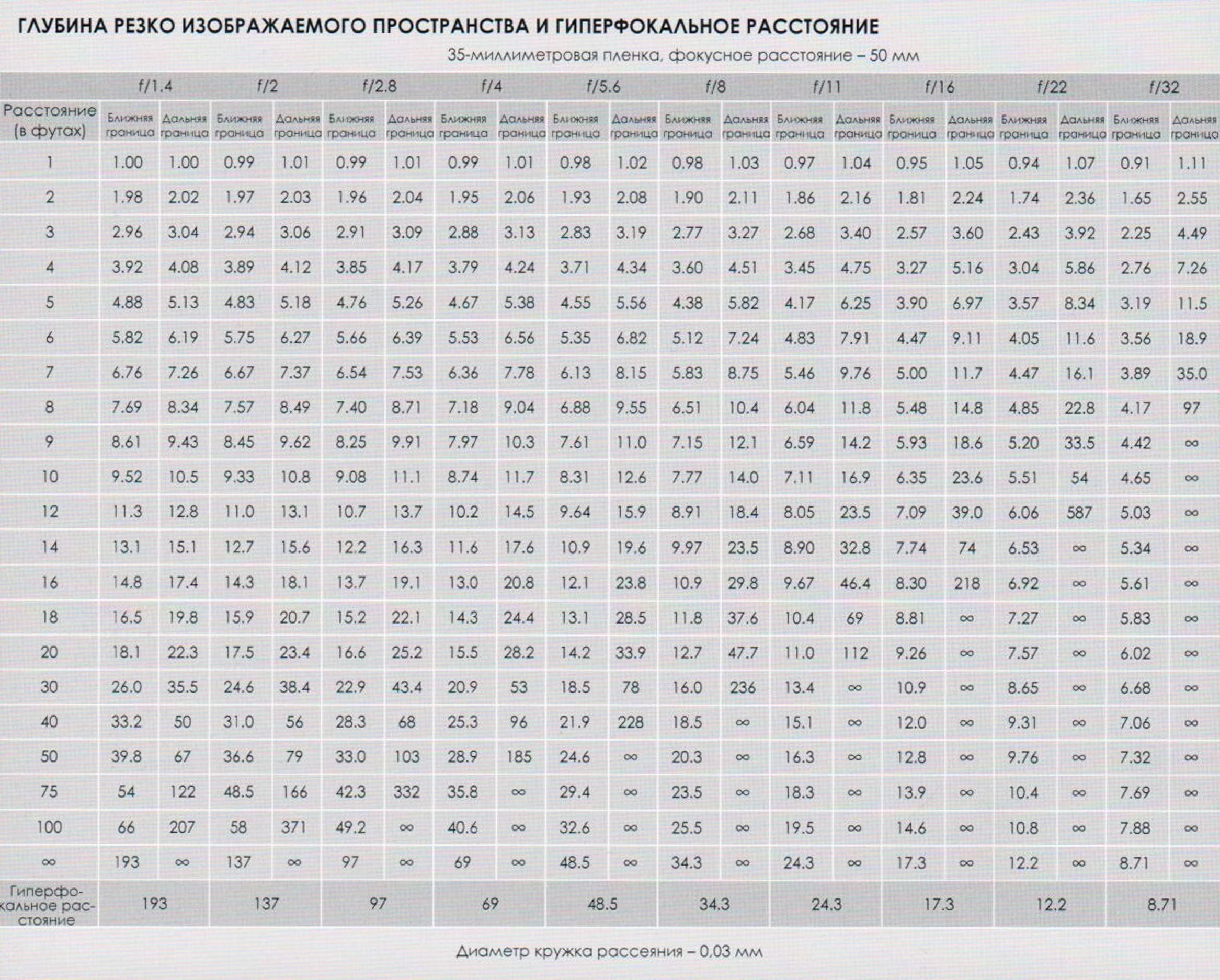

Глубина резко изображаемого пространства (или, сокращенно, ГРИП) – тема достаточно большая и серьезная, она заслуживает отдельной большой статьи, отдельного урока, а, возможно даже и нескольких. Сегодня у нас другая тема, и вопрос глубины резко изображаемого пространства мы рассмотрим кратко. Если кому-то это тема будет не совсем понятна из нашей статьи, или просто вам захочется узнать об этом поподробнее – обратитесь к другим источникам информации.

Для начала давайте скажем, что же такое вообще —  глубина резко изображаемого пространства. ГРИП – это то расстояние, тот промежуток пространства, в границах которого при съемке все объекты будут изображаться резкими и четкими.

Как же глубина резко изображаемого пространства зависит от размера отверстия диафрагмы? Как она влияет на эту глубину? Всё тут очень просто. Чем шире открыто отверстие диафрагмы (помните, что цифра, ее обозначающая, при этом меньше!), тем меньше будет глубина резко изображаемого пространства. При маленьком отверстии диафрагмы глубина резкости будет больше.

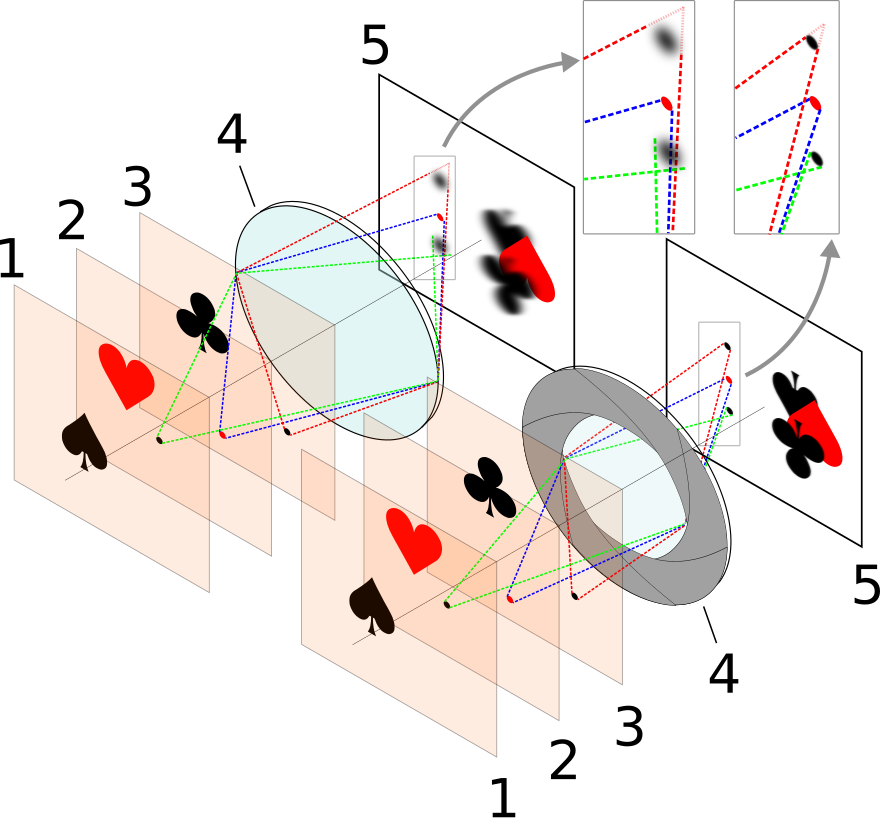

Как это всё устроено и как работает – хорошо видно вот из этой схемы:

Если эту схему вы совсем не поняли или поняли не совсем – никакой трагедии в этом нет. Главное запомните то, что мы говорили абзацем выше. А именно: шире отверстие диафрагмы – меньше ГРИП. Уже отверстие – больше ГРИП.

Посмотрите вот на этот снимок. Он был сделан при значении диафрагмы f/1,4. Это прекрасная иллюстрация того, как мала может быть глубина резко изображаемого пространства при такой широко открытой диафрагме.

А теперь посмотрите вот на этот ряд фотографий. Все они были сделаны одной фотокамерой, одним объективом в режиме приоритета диафрагмы. Проще говоря, все настройки экспозиции (выдержка и светочувствительность) оставались неизменными, кроме диафрагмы. Значение диафрагмы изменялось в следующем порядке: f/2. f/2,8. f/4. f/5,6. f/8. f/11. f/16. f/22.

Видите, как ощутимо заметно на этих снимках увеличение глубины резко изображаемого пространства при уменьшении диаметра отверстия диафрагмы!

Шаг пятый. Как использовать различные значения диафрагмы в разных случаях и для различных целей

Скажем сразу: правил, как следует выбирать диафрагму, нет совершенно ни каких. Всё тут зависит только от того, какую цель поставил перед собой фотограф. Возможно, вам будет нужна максимальная глубина резко изображаемого пространства для того, чтобы как можно более точно и понятно воспроизвести на фотографии то или иное событие или какой-то объект. А может быть, вы хотите создать какую-то художественную работу, и для этого применить один из множества различных творческих приемов подхода к делу… Для того, чтобы вам легче было принимать решение, мы хотим привести вам несколько своего рода примеров употребления самых популярных значений диафрагмы.

Диафрагма f/1,4

Такое значение диафрагмы бывает необходимо при фотографировании в условиях очень плохой освещенности. Но запомните: этой диафрагмой нужно пользоваться очень осторожно – не забывайте про очень маленькую глубину резко изображаемого пространства. Диафрагма f/1,4 применяется в основном при съемке объектов небольшого размера, а так же для того, чтобы создать на снимке эффект мягкого фокуса.

Диафрагма f/2

Характеристики этого значения диафрагмы схожи с характеристиками предыдущего значения. Но объектив, имеющий диафрагму f/1,4, стоит значительно дороже объектива, шкала диафрагм которого начинается со значения f/2.

Диафрагма f/2,8

Это значение как нельзя лучше подходит для съемки в условиях недостатка света. Такой диафрагмой так же хорошо пользоваться  и при съемке портретов. Дело тут в том, что используя и умело применяя небольшую глубину резко изображаемого пространства можно выгодно подчеркнуть резкостью на фоне нерезкости те или иные части лица портретируемого человека. Именно с такого значения диафрагмы обычно и начинается диафрагменная шкала хороших зум-объективов.

Диафрагма f/4

Это самое минимально возможное значение диафрагмы, при котором чаще всего и снимаются портреты при условии хорошего или просто достаточного освещения. Более широкое отверстие диафрагмы обычно затрудняет работу автофокуса.

Диафрагма f/5,6

Большинство фотографов считают, что именно такое значение диафрагмы идеально подходит для фотографирования группы из двух человек. Тем не менее, если освещение недостаточное, то при съемке мы рекомендуем использовать фотовспышку или любые другие дополнительные источники света.

Диафрагма f/8

Такая диафрагма лучше всего подходит для съемки небольших групповых портретов, а также больших групп людей. Она обеспечивает хорошую резкость всех тех, кого мы фотографируем.

Диафрагма f/11

Диафрагма f/11 дает нам полную гарантию максимальной, можно даже сказать идеальной резкости всего того, что попадает в границы кадра. Вот поэтому при таком значении диафрагмы очень хорошо снимать портреты.

Диафрагма f/16

Если вам придется фотографировать что-то при ярком солнечном свете – то такое значение диафрагмы будет просто идеально. Узкое диафрагменное отверстие позволяет получить удивительную глубину резко изображаемого пространства, при котором резкими будут и дальний план, и объекты, расположенные в непосредственной близости от объектива.

Диафрагма f/22

Идеальный вариант значения диафрагмы при съемке пейзажа, в котором не требуется внимания к переднему плану.

Напомним еще раз: всё то, что вы прочитали в пятом пункте нашей статьи – не четкие правила, а всего лишь своего рода рекомендации, не более того.

Ну вот, хочется думать, что теперь вы имеете хотя бы первоначальное понятие о том, что же это такое — диафрагма, как она устроена и работает, как она влияет на конечный результат работы фотографа, то есть непосредственно на фотографию, которую автор впоследствии предоставит вниманию зрителей. Теперь вам будет нужно научиться применять полученные сегодня знания на практике. А это значит – смело приступайте к съемке и наслаждайтесь этой прекрасной работой. Желаем успеха!

Резкость, дифракция и диафрагма

Дифракцией света называется явление отклонения света от прямолинейного направления распространения при прохождении вблизи препятствий. Как показывает опыт, свет при определенных условиях может заходить в область геометрической тени. Если на пути параллельного светового пучка расположено круглое препятствие (круглый диск, шарик или круглое отверстие в непрозрачном экране), то на экране, расположенном на достаточно большом расстоянии от препятствия, появляется дифракционная картина – система чередующихся светлых и темных колец. Если препятствие имеет линейный характер (щель, нить, край экрана), то на экране возникает система параллельных дифракционных полос.

Большинство фотографов имеют представление о том, как диафрагма влияет на резкость и о глубине резкости. Но есть так называемый диафрагменный предел, значение которого зависит как от объектива, так и от модели камеры и причиной этого является дифракция.

При съемке пейзажа или архитектуры естественным стремлением будет получение максимальной глубины резкости. Это достигается путем уменьшение отверстия диафрагмы. Легко увлечься и слишком сильно зажать диафрагму, «на всякий случай», пытаясь получить достаточную глубину поля.

При этом необходимо соблюдать разумный предел. Несмотря на то, что меньшие диафрагмы обеспечивают бо́льшую ГРИП, эффект дифракции при очень малых диафрагмах приводит к снижению общей резкости изображения.

Также неправильным будет и использование малых диафрагм для получения максимально резкого изображения, результат будет прямо противоположным. Зная пределы объектива, можно избежать этого явления, а также сопутствующих ему, таких как необходимость использования высоких ISO или длительной выдержки, необходимых для получения нормальной экспозиции при закрытой диафрагме.

Наука о дифракции света

Физики давно установили, что свет имеет корпускулярно-волновую природу. Таким образом, все свойства других видов волн, такие как звуковые колебания, волны в жидкостях и твердых телах могут быть применены к свету.

Принцип Гюйгенса-Френеля гласит, что каждую точку фронта волны можно рассматривать как источник вторичных волн, которые распространяются во все стороны со скоростью, равной скорости распространения волны.

Это означает, что свет, проходящий через диафрагму, создает новые световые волны. Крошечное отверстие диафрагмы объектива, точнее, острые края лепестков диафрагмы, создают дифракционный эффект (эффект огибания препятствия световыми волнами). К примеру, возьмем непрозрачный объект, помещенный перед источником света. Он блокирует свет, создавая тень. Посмотрите внимательно на края этой тени. Можно заметить, что даже если объект имеет острые края, края тени всегда слегка размыты

Обратите внимание на разницу в резкости спинки ножа и режущей кромки

Я использовал фотографию перочинного ножа, чтобы продемонстрировать эффект дифракции на краях. Фото было сделано в абсолютно темной комнате, единственным источником света была моя вспышка. Я также немного отрегулировал контраст в Photoshop, чтобы лучше показать эффект. Обратите внимание, что противоположная режущей кромке часть получилась очень резкой, а режущая кромка – несколько размытой, даже при таком источнике как вспышка, который можно считать точечным. Такой же эффект наблюдается и на краях лепестков диафрагмы.

Фронт световой волны, проходя через отверстие, соизмеримое с ее длиной, становится источником вторичных волн, которые взаимодействуют с основной по принципу интерференции, то есть сложения колебаний. Это создает чередование освещенных и затененных областей, а также проникновение света в затененные области. Подобные явления можно наблюдать со всеми типами волн.

Влияние дифракции на вашей камере можно имитировать, если скосить глаза. Когда вы косите глазами, мир становится расплывчатым.

Искажения световых волн при прохождении через отверстия различного диаметра.

Предположим, что у нас есть идеальный объектив с идеально круглым отверстием диафрагмы. Он называется объективом дифракционного предела, так как единственным ограничением на максимальное разрешение изображения является явление дифракции света, а не любые дефекты, смещение или разрешение сенсора.

Интерференционный узор, производимый круглой линзой при освещении пучком параллельных лучей, называется диском Эйри (в честь ученого Джорджа Эйри Биддела). При этом в центре находится так называемое дифракционное пятно, на которое приходится примерно 85% световой энергии, а окружают его светлые и темные кольца.

Диск Эйри при дифракции на круглом отверстии

Размер диска Эйри зависит только от диафрагмы и может быть приближенно рассчитан, исходя из диафрагменного числа, если его разделить на 1500. То есть, при диафрагме f/22 диаметр диска Эйри составит около 0,015 мм.

Если диаметр центрального пятна диска Эйри становится слишком большим по отношению к размеру пикселя, то изображение будет размытым. Это становится ограничивающим фактором в достижении резкого изображения. То есть, для каждой камеры есть свое значение диафрагмы, выше которого наступает ухудшение резкости изображения. Это значение носит название диафрагменного предела.

Практическое применение

Теперь, когда мы закончили со скучной теорией, давайте посмотрим, как практически применяется этот принцип. Тест на эффект дифракции очень простой. Просто возьмите набор объектов, сохраняя при этом неизменное фокусное расстояние и экспозицию, и снимайте в режиме приоритета диафрагмы, изменяя ее значение. Для получения достоверных результатов очень важно избежать любых изменений в изображении.

Примечание переводчика: для этого теста лучше использовать специальную шкалу – миру.

Для этого нужно использовать хороший штатив, дистанционный спуск затвора, блокировку зеркала, в общем, исключить все факторы, которые могут привести к малейшему дрожанию камеры.

Следующая серия изображений – это 100% кроп этикетки Crown Royal. Эти снимки были сделаны в помещении с камеры, стоящей на полу.

Отчетливо видно ухудшение резкости изображения от дифракции.

Из этого теста следует, что изображение начинает терять резкость примерно с диафрагмы f/11, сохраняя приемлемый вид до f/16. Начиная с f/22, происходит резкое ухудшение резкости, а диафрагма f/36 практически непригодна для использования.

Не забывайте также, что при использовании некоторых объективов широко открытая диафрагма также уменьшает резкость. Важно найти оптимальную величину диафрагмы для вашего объектива. Я предпочитаю использовать f/8 или f/11 в большинстве случаев.

Теперь понятно, что лучше всего не зажимать максимально диафрагму для достижения максимальной ГРИП, а строить кадр таким образом, чтобы все объекты находились в зоне глубины резкости, либо использовать гиперфокальное расстояние. Есть много способов и онлайн-калькуляторов для расчета глубины резкости.

Для этого снимка дистанция и фокусное расстояние не требуют небольшой диафрагмы для достижения большой глубины резкости.

Давайте на примере этого снимка дерева рассмотрим выбор диафрагмы для получения оптимальной ГРИП. Фотография была сделана на неполнокадровую камеру с помощью объектива с фокусным расстоянием 18 мм, расстояние до дерева примерно 20 м. Так как объект находится достаточно далеко и используется широкоугольный объектив, то даже умеренно закрытая диафрагма f/6.3 обеспечивает глубину резкости от 2,26 м до бесконечности.

Этого более чем достаточно, чтобы захватить в кадр все детали. На самом деле, с таким фокусным расстоянием даже диафрагма f/1 даст мне глубину резкости от 8,95 м до бесконечности, что опять же достаточно, чтобы дерево получилось резким.

В этой ситуации не было никакой необходимости использовать малую диафрагму, что позволило сделать снимок с меньшим ISO и более короткой выдержкой, что также вносит вклад в общую резкость картинки.

Это хорошо, когда вы знаете, что меньший диаметр диафрагмы обеспечивает большую глубину резкости, однако есть и другие факторы, оказывающие гораздо большее влияние.

Например, расстояние до объекта 25 м, а диафрагма f/8. Если используется объектив с фокусным расстоянием 100 мм, то глубина резкости будет от 17,9 до 41,6 м, общая протяженность ГРИП 23,7 м.

Однако, если вы будете использовать объектив с фокусным расстоянием 75 мм, диапазон ГРИП будет уже от 14,6 до 85,9 м, то есть 71,3 м. Это почти в три раза больше, чем при использовании объектива с фокусным расстоянием 100 мм.

Для сравнения, если мы закроем диафрагму до f/11 при фокусном расстоянии 100 мм, это даст нам глубину резкости от 16 до 57,3 м, в общей сложности 41, 3 м.

Для снимков, которые требуют более длительной выдержки, сначала лучше выбрать выдержку, которая даст вам соответствующий эффект, а затем подобрать диафрагму для нормальной экспозиции. Однако имейте ввиду, что лучше не использовать диафрагмы меньше f/8 или f/11 из-за эффекта дифракции.

Использование фильтра нейтральной плотности ND для уменьшения светового потока при съемках с длинной выдержкой даст гораздо лучший результат по резкости, чем использование для этой цели диафрагмы f/32.

Заключение

Я надеюсь, что эта статья принесет вам пользу. Знание о дифракции легко применить (хотя, в большинстве случаев этого не потребуется), но незнание может иметь плохие последствия для ваших фотографий.

Дифракционных эффектов легко избежать, если не зажимать диафрагму больше, чем до f/8.

Автор: Matthew Zhang

Резкость, дифракция и диафрагма

Дифракцией света называется явление отклонения света от прямолинейного направления распространения при прохождении вблизи препятствий. Как показывает опыт, свет при определенных условиях может заходить в область геометрической тени. Если на пути параллельного светового пучка расположено круглое препятствие (круглый диск, шарик или круглое отверстие в непрозрачном экране), то на экране, расположенном на достаточно большом расстоянии от препятствия, появляется дифракционная картина – система чередующихся светлых и темных колец. Если препятствие имеет линейный характер (щель, нить, край экрана), то на экране возникает система параллельных дифракционных полос.

Большинство фотографов имеют представление о том, как диафрагма влияет на резкость и о глубине резкости. Но есть так называемый диафрагменный предел, значение которого зависит как от объектива, так и от модели камеры и причиной этого является дифракция.

При съемке пейзажа или архитектуры естественным стремлением будет получение максимальной глубины резкости. Это достигается путем уменьшение отверстия диафрагмы. Легко увлечься и слишком сильно зажать диафрагму, «на всякий случай», пытаясь получить достаточную глубину поля.

При этом необходимо соблюдать разумный предел. Несмотря на то, что меньшие диафрагмы обеспечивают бо́льшую ГРИП, эффект дифракции при очень малых диафрагмах приводит к снижению общей резкости изображения.

Также неправильным будет и использование малых диафрагм для получения максимально резкого изображения, результат будет прямо противоположным. Зная пределы объектива, можно избежать этого явления, а также сопутствующих ему, таких как необходимость использования высоких ISO или длительной выдержки, необходимых для получения нормальной экспозиции при закрытой диафрагме.

Наука о дифракции света

Физики давно установили, что свет имеет корпускулярно-волновую природу. Таким образом, все свойства других видов волн, такие как звуковые колебания, волны в жидкостях и твердых телах могут быть применены к свету.

Принцип Гюйгенса-Френеля гласит, что каждую точку фронта волны можно рассматривать как источник вторичных волн, которые распространяются во все стороны со скоростью, равной скорости распространения волны.

Это означает, что свет, проходящий через диафрагму, создает новые световые волны. Крошечное отверстие диафрагмы объектива, точнее, острые края лепестков диафрагмы, создают дифракционный эффект (эффект огибания препятствия световыми волнами). К примеру, возьмем непрозрачный объект, помещенный перед источником света. Он блокирует свет, создавая тень. Посмотрите внимательно на края этой тени. Можно заметить, что даже если объект имеет острые края, края тени всегда слегка размыты

Обратите внимание на разницу в резкости спинки ножа и режущей кромки

Я использовал фотографию перочинного ножа, чтобы продемонстрировать эффект дифракции на краях. Фото было сделано в абсолютно темной комнате, единственным источником света была моя вспышка. Я также немного отрегулировал контраст в Photoshop, чтобы лучше показать эффект. Обратите внимание, что противоположная режущей кромке часть получилась очень резкой, а режущая кромка – несколько размытой, даже при таком источнике как вспышка, который можно считать точечным. Такой же эффект наблюдается и на краях лепестков диафрагмы.

Фронт световой волны, проходя через отверстие, соизмеримое с ее длиной, становится источником вторичных волн, которые взаимодействуют с основной по принципу интерференции, то есть сложения колебаний. Это создает чередование освещенных и затененных областей, а также проникновение света в затененные области. Подобные явления можно наблюдать со всеми типами волн.

Влияние дифракции на вашей камере можно имитировать, если скосить глаза. Когда вы косите глазами, мир становится расплывчатым.

Искажения световых волн при прохождении через отверстия различного диаметра.

Предположим, что у нас есть идеальный объектив с идеально круглым отверстием диафрагмы. Он называется объективом дифракционного предела, так как единственным ограничением на максимальное разрешение изображения является явление дифракции света, а не любые дефекты, смещение или разрешение сенсора.

Интерференционный узор, производимый круглой линзой при освещении пучком параллельных лучей, называется диском Эйри (в честь ученого Джорджа Эйри Биддела). При этом в центре находится так называемое дифракционное пятно, на которое приходится примерно 85% световой энергии, а окружают его светлые и темные кольца.

Диск Эйри при дифракции на круглом отверстии

Размер диска Эйри зависит только от диафрагмы и может быть приближенно рассчитан, исходя из диафрагменного числа, если его разделить на 1500. То есть, при диафрагме f/22 диаметр диска Эйри составит около 0,015 мм.

Если диаметр центрального пятна диска Эйри становится слишком большим по отношению к размеру пикселя, то изображение будет размытым. Это становится ограничивающим фактором в достижении резкого изображения. То есть, для каждой камеры есть свое значение диафрагмы, выше которого наступает ухудшение резкости изображения. Это значение носит название диафрагменного предела.

Практическое применение

Теперь, когда мы закончили со скучной теорией, давайте посмотрим, как практически применяется этот принцип. Тест на эффект дифракции очень простой. Просто возьмите набор объектов, сохраняя при этом неизменное фокусное расстояние и экспозицию, и снимайте в режиме приоритета диафрагмы, изменяя ее значение. Для получения достоверных результатов очень важно избежать любых изменений в изображении.

Примечание переводчика: для этого теста лучше использовать специальную шкалу – миру.

Для этого нужно использовать хороший штатив, дистанционный спуск затвора, блокировку зеркала, в общем, исключить все факторы, которые могут привести к малейшему дрожанию камеры.

Следующая серия изображений – это 100% кроп этикетки Crown Royal. Эти снимки были сделаны в помещении с камеры, стоящей на полу.

Отчетливо видно ухудшение резкости изображения от дифракции.

Из этого теста следует, что изображение начинает терять резкость примерно с диафрагмы f/11, сохраняя приемлемый вид до f/16. Начиная с f/22, происходит резкое ухудшение резкости, а диафрагма f/36 практически непригодна для использования.

Не забывайте также, что при использовании некоторых объективов широко открытая диафрагма также уменьшает резкость. Важно найти оптимальную величину диафрагмы для вашего объектива. Я предпочитаю использовать f/8 или f/11 в большинстве случаев.

Теперь понятно, что лучше всего не зажимать максимально диафрагму для достижения максимальной ГРИП, а строить кадр таким образом, чтобы все объекты находились в зоне глубины резкости, либо использовать гиперфокальное расстояние. Есть много способов и онлайн-калькуляторов для расчета глубины резкости.

Для этого снимка дистанция и фокусное расстояние не требуют небольшой диафрагмы для достижения большой глубины резкости.

Давайте на примере этого снимка дерева рассмотрим выбор диафрагмы для получения оптимальной ГРИП. Фотография была сделана на неполнокадровую камеру с помощью объектива с фокусным расстоянием 18 мм, расстояние до дерева примерно 20 м. Так как объект находится достаточно далеко и используется широкоугольный объектив, то даже умеренно закрытая диафрагма f/6.3 обеспечивает глубину резкости от 2,26 м до бесконечности.

Этого более чем достаточно, чтобы захватить в кадр все детали. На самом деле, с таким фокусным расстоянием даже диафрагма f/1 даст мне глубину резкости от 8,95 м до бесконечности, что опять же достаточно, чтобы дерево получилось резким.

В этой ситуации не было никакой необходимости использовать малую диафрагму, что позволило сделать снимок с меньшим ISO и более короткой выдержкой, что также вносит вклад в общую резкость картинки.

Это хорошо, когда вы знаете, что меньший диаметр диафрагмы обеспечивает большую глубину резкости, однако есть и другие факторы, оказывающие гор

Диафрагма в фотоаппарате. Что такое диафрагма? Как настроить диафрагму.

Диафрагма – это просто. В двух словах, диафрагма — это устройство в объективе, которое дозирует количество света.

Устройство диафрагмы в объективе Nikon Nikkor 105mm 1:1.8 (AI-S)

Для большего понимания работы такого устройства приведу пример из жизни. Когда люди смотрят на солнце — они щурят глаза, то есть уменьшают щель, через которую проходит свет. Если бы люди не щурились, солнце бы сожгло своим сильным светом сетчатку глаза. Ночью нужно делать наоборот – открывать глаза пошире, чтобы захватить побольше света, при этом еще и расширяются зрачки. Глаза с большими зрачками имеют много животных, которым нужно хорошо видеть ночью.

Часто диафрагму называют еще ‘светосилой’ или ‘апертурой’ или ‘относительным отверстием’ или ‘числом F‘. Эти понятия сильно связаны между собой и для многих фотографов являются синонимами. Но среди них есть небольшие отличия, описанные ниже.

Относительное отверстие объектива – это отношение действующего отверстия объектива к фокусному расстоянию объектива. Величина обратная относительному отверстию называется диафрагменным числом или числом диафрагмы.

Относительное отверстие объектива численно выражается отношением или дробью. Например, возьмем объектив, у которого установлено относительное отверстие в 16 раз меньше его фокусного расстояния, в итоге относительное отверстие численно можно будет записать такими способами: 1:16 или f1/16 или f=1:16 или F 1:16 и т. д. Никакой особой разницы в записи нет и каждый фотограф всегда поймет о чем идет речь.

Если же взять число, обратное относительному отверстию, то мы получим число диафрагмы. Обычно именно под этим числом фотографы непосредственно понимают общий термин ‘диафрагма’. Если взять тот же объектив, у которого установлено относительное отверстие в 16 раз меньше его фокусного расстояния, то его число диафрагмы будет равно значению 16. А численно его можно будет записать такими способами: F16, F/16, 16 (такое ‘голое’ число диафрагмы указывается на корпусе объектива). Никакой особой разницы в записи нет.

Некоторые объективы имеют на своем корпусе кольцо, отвечающее за управление диафрагмой. На кольце обычно есть разметка, состоящая исключительно из чисел диафрагмы (показано на рисунке ниже). Практически все современные объективы такого кольца не имеют, а управления диафрагмой происходит за счет электроники и органов управления камерой.

Кольцо управления диафрагмой на объективе Nikon ED AF Nikkor 80-200mm 1:2. 8D (MKII). С помощью кольца можно установить значения F/2.8, F/4, F/5.6, F/8, F/11, F/16, F/22.

Обычно понятие ‘светосила’ и ‘диафрагма’ являются синонимами, но на самом деле между ними существует определенная ризница. Так, диафрагма отвечает только за геометрическую светосилу (отношение линейных геометрических показателей). А за общую ‘настоящую светосилу’ объектива отвечает не только диафрагма, но и множество других факторов: оптическая схема объектива, процент отражения и пропускания света объективом, падение диафрагмового числа при фокусировке на разные дистанции, процент поглощения света фотофильтром и т.д. Детально про разницу между понятиями ‘диафрагма’ и ‘светосила’ найдете в разделе про ‘T-стопы‘.

Диафрагму иногда еще называют ‘Апертурой объектива’ (лат. ‘Apertura’ — ‘Отверстие’). Потому на многих камерах режим замера экспозиции с приоритетом диафрагмы называется ‘A‘ или ‘AV‘ – ‘Aperture Value’ – ‘Значение Апертуры’. Детально про этот режим описано в разделе ‘P, A(AV), S(TV), M‘.

Обратите внимание, что величина передней линзы объектива и, собственно, величина переднего светофильтра никакого прямого отношения к светосиле объектива не имеет. Разные объективы с одинаковым фокусным расстоянием и одинаковой максимальной диафрагмой могут иметь абсолютно разные диаметры своей передней линзы. Например, возьмем два объектива класса 50 mm F/1.4: Nikon AF Nikkor 50mm 1:1.4D и Sigma 50mm 1:1.4 DG HSM EX. У первого диаметр светофильтра крохотный – 52 мм, у второго огромный – 77 мм. Но их светосила (практически – максимальная диафрагма) будет одинаковой.

Какая она, диафрагма?

Под механической частью устройства диафрагмы понимают изменяющееся круглое отверстие в объективе. Обычно отверстие открывается и закрывается с помощью лепестков. Лепестки в таком случае называют лепестками диафрагмы, а саму диафрагму – ‘ирисовой’ (от английского ‘iris’ – ‘радужная оболочка глаза’). От количества и скругленности лепестков диафрагмы зависит то, на сколько будет формируемое отверстие круглым. Чем скругление отверстия диафрагмы сильней — тем лучше. Профессионалы часто диафрагму называют просто ‘дыркой‘, так как это действительного, своего рода дырка, которая изменяет свои размеры и дозирует количество света.

На что влияет диафрагма:
  1. На количество света, который может пропустить объектив за какое-то время.
  2. На управление глубиной резко изображаемого пространства (ГРИП)
  3. На яркость изображения в оптическом видоискателе
  4. На качество изображения, в особенности на его резкость, аберрации, виньетирование, боке и разные визуальные эффекты.
Влияние на ГРИП

Как оказалось, диафрагма влияет не только на количество света, но и на глубину резкости. Чем меньше число F — тем меньше и глубина резкости. Чем больше число F — тем больше глубина резкости. Это один из основных приемов в фотографии для управления точкой внимания на фото. Очень важно иметь возможность управлять ГРИП для портретов, где нужно акцентировать внимание именно на человеке. Макро фотографы прекрасно знают что такое ГРИП, им приходиться снимать на очень сильно закрытых диафрагмах, чтобы увеличить глубину резкости. Вообще, там где пишут про ГРИП, пишут и про размытый фон. Как лучше всего фотографировать с размытым фоном можете прочитать в моей статье — Фотографируем с Размытым Фоном.

Размытие заднего фона при разных значениях диафрагмы

Предварительный просмотр глубины резкости

Обычно современные камеры имеют возможность наводиться на резкость при полностью открытой диафрагме. Когда делается снимок, автоматика камеры закрывает диафрагму до установленного значения. Чтобы посмотреть как будет выглядеть изображения при закрытой диафрагме, иногда можно воспользоваться репетиром диафрагмы. Это позволяет без снимка посмотреть в видоискатель (оптический или электронный) как будет выглядеть картинка, когда камера закроет диафрагму. Можете почитать более детально про предварительный просмотр глубины резкости.

Диафрагмирование для улучшения картинки

Под диафрагмированием понимают просто изменения значения диафрагмы. С помощью управления диафрагмой можно добиться от объектива более резкого изображения. В основном, самое резкое изображение достигается где-то на средних значениях диафрагмы того или иного объектива. На самом большом значении диафрагмы объективы страдают хроматическими аберрациями и виньетированием. При закрытии диафрагмы ХА и виньетирование практически пропадают. На очень маленьких диафрагмах объективы страдают потерей резкости от дифракции. Также, при закрытии (уменьшении диафрагмы) повышается не только резкость, но и контраст снимка. Большая диафрагма позволяет проводить визирование через оптический видоискатель без особых проблем, так как объектив дает много света и через глазок хорошо видно весь кадр. Визировать с диафрагмой ниже F5.6 через оптический видоискатель можно только при хорошем освещении. Также, снимки с бОльшей диафрагмой могут казаться более яркими и насыщенными – такой эффект связан с более плавными переходами на снимках темных областей в светлые.

Боке и диафрагма связаны навек

Диафрагма очень сильно влияет на рисунок боке. Обычно наилучшее боке для объектива достигается на максимально открытой диафрагме. При этом само физическое отверстие максимально круглое. При закрытии диафрагмы лепестки диафрагмы вместо круга образуют разные многогранники. Эти многогранники отчетливо видно в зоне нерезкости. Очень часто такие многогранники называют гайками, шайбами и циркулярными пилами.

Так как в дешевых объективах присутствует малое количество лепестков диафрагмы, обычно не больше 5-6, то в зоне нерезкости появляются фигуры точь-в-точь напоминающие «гайки». Ценятся те объективы, которые на закрытых диафрагмах дают правильные круглые светящиеся пятна в зоне нерезкости, например, к ним можно отнести Nikon AF DC-Nikkor 105mm 1:2 D Defocus Image Control или Таир-11А 2,8/135. В новых объективах очень редко можно встретить большое количество лепестков диафрагмы, но сейчас делают более скругленные лепестки, которые даже при малом их количестве, дают круглое отверстие.

Ниже приведены мои фотографии, полученные с помощью разных фотоаппаратов и объективов и снятые на разных значениях числа F. Параметры съемки (EXIF) для каждой фотографии указаны в нижней строчке.

Диафрагма в камерах телефонов и других маленьких устройствах

Диафрагма, это механическая часть объектива, ее нельзя сделать программно. Почти во всех телефонах нет физического устройства диафрагмы. Во многих ‘мыльницах’ тоже нет диафрагмы. Как же быть? Обычно камера в таких устройствах дозирует количество света только выдержкой и вариацией значения ISO, а само значение диафрагмы постоянно зафиксировано на максимальном значении. Для примера, на моей Nokia 7610 указано, что F2.8, потому камера всегда снимает на F2.8.

Как настроить диафрагму в фотоаппарате?

В камерах за диафрагму отвечает число F (число диафрагмы). Оно показывает в сколько раз диаметр относительного отверстия меньше фокусного расстояния объектива, на объективе это записывается как f1/1. 4 или f1/5.6, иногда можно встретить написание f=1:6.3 или 1:5.6, или f/16, f/3.2. Часто, на объективах или камерах указывается только одно диафрагменное число, например ‘1.4’ или ‘16.0’. Обычно число диафрагмы пишется с большой буквой ‘F’ без дробей, например, F 8.0, а относительное отверстие чаще записывают через маленькую букву ‘f’, например f 1:11 (написания могут быть какие-угодно). Проще всего настроить диафрагму, переведя камеру в режим приоритета диафрагмы. На главном колесе управления камерой, либо в меню фотоаппарата, такой режим обозначается ‘А’ или ‘AV’. Чтобы легко запомнить, можно просто произнести: диАфрагмА — значит нужно включать режим ‘А’. Детально про творческий режим приоритета диафрагмы написано здесь.

‘Светлые’ и ‘темные’, ‘быстрые’ и ‘медленные’ объективы

От максимального значения диафрагмы зависит то, на сколько объектив можно будет использовать в плохих условиях освещенности. ‘Светосильными’ или ‘светлыми’ называют объективы с большой диафрагмой, обычно, значение F должно быть ниже 2. 8. То есть объективы с максимальными диафрагмами F1.4, F1.8, F2.0, F2.2, F2.5, F2.8 называют светосильными или просто светлыми. Все что ниже F1.4 называют супер светосильными. К супер светосильным объективам можно отнести Nikon 50mm f/1.2 AI-S Nikkor или Canon Lens FD 55mm f/1.2 S.S.C. Объективы, которые имеют значение диафрагмы от F/2.8 до F/5.6 называют обычными среднесветосильными объективами, к таким объективам можно отнести Nikon 24-85mm f/2.8-4D AF IF Nikkor или Nikon 300mm f/4.5 Nikkor-H Nippon Kogaku Japan Auto Non-AI. Объективы, у которых максимальная диафрагма меньше F/5.6 называют слабосветосильными или ‘темными‘. К таким объективам можно отнести МС МТО-11 1000mm F10.0. Кстати, сделать светосильный зум очень сложно, более детально здесь.

Разные отверстия при разных значениях числа F

Так как диафрагма влияет на скорость выдержки, то объективы еще делят на быстрые и медленные. Под быстрым объективом понимают то, что с его помощью можно снять изображение с короткой выдержкой (с ‘быстрой’ выдержкой). А под медленным, то, что с его помощью можно снять фото с длинной (‘медленной’ выдержкой). Если зафиксировать значение ISO, то именно от диафрагмы зависит выдержка, и чем светлее объектив, тем он быстрее. И чем темнее объектив, тем он медленней.

Разница в светосиле

Разницу в значениях диафрагмы и других фотографических переменных обычно измеряют в стопах. При изменении диафрагмы на один стоп выдержка изменится в два раза. Также, при изменении диафрагмы на один стоп можно вместо выдержки изменить ISO в два раза. Очень важное замечание, что разница в значениях диафрагмы не линейная, а квадратичная. Возьмем две диафрагмы F/5.6 и F/2.8, казалось бы,  разница в геометрической светосиле составляет 5.6/2.8=2 раза, но это не верно. На светосилу влияет площадь круга, сформированного диафрагмой, а не ее диаметр. Число F связано только с диаметром. Для подсчета разницы в площадях нужно брать квадраты диаметров. Потому получается, что разница в светосиле между F/5.6 и F/2.8 составляет (5,6*5,6)/(2,8*2,8)=4 раза. Вот такая вот хитрость. Как это запомнить? Есть два выхода, либо делить квадраты чисел F, либо сначала делить числа F, а потом возводить в квадрат результат.  Зачем я утомляю расчетами — а потому, что часто фотолюбители не имеют представления про то, во сколько раз один объектив ‘светлее’ или ‘темнее’ другого объектива.

Также, опытные фотографы знают про так называемый диафрагменный ряд чисел, в котором каждых два соседних числа F отличаются на один стоп.

Ряд чисел F: 1, 1.4, 2, 2.8, 4, 5.6, 8, 11, 16, 22, 32, 46 и т.д.

Золотое правило:

Диафрагма и выдержка связаны золотым правилом. Чтобы сохранить правильную экспозицию при одинаковых ИСО нужно либо закрыть диафрагму и увеличить выдержку, либо, наоборот, открыть диафрагму и уменьшить выдержку.

Закрыть, открыть, увеличить уменьшить — не нужно путаться

Все очень просто. Закрыть или уменьшить диафрагму – означает повысить число F.  Была диафрагма F2.8, когда ее закрыли, она стала F5.6, закрыли еще сильней, она стала F16.0 и т.д. Например, встречается фраза ‘прикрыл дырку на два стопа’, расшифровывается это так: ‘сделал число F большим и уменьшил площадь отверстия в 4 раза’. Главное не запутаться, когда диафрагма открывается, число F уменьшается. А когда диафрагма закрывается — число F увеличивается. Например, была диафрагма F32.0, когда ее открыли, она стала F8.0, когда открыли еще сильней, она стала F5.6.

Что делать – ничего не понятно

Если у Вас зеркалка, переверните камеру задом наперед, чтобы вы смотрели в объектив, нажмите кнопку спуска (сделайте снимок) и Вы увидите как дырочка в объективе закроется и откроется – вот так и работает диафрагма. Если же вы всматривались в свой объектив и ничего не увидели, то ниже показан видеоролик с замедленным воспроизведением, где отчетливо видно, как работает диафрагма во время съемки. На видео лепестки закрываются до значения F/16 и формируют очень ‘маленькую дырочку’:
