Для чего нужна функция трассировки в «Иллюстраторе»? Используется она, прежде всего, для преобразования растрового изображения в векторное. А это, в свою очередь, необходимо для изготовления логотипов, всевозможных изображений рекламного характера.

С помощью трассировки в «Иллюстраторе» можно из простого рисунка, сделанного от руки карандашом, создать многоцветную интересную графическую картинку. «Адоб Иллюстратор» разработан исключительно как редактор векторной графики. Но сегодня дизайнеры используют его в различных целях: для изготовления рекламных буклетов, поздравительных открыток, логотипов. Векторный графический редактор применяется широко в издательском деле, поскольку обладает большим набором инструментов. С помощью него можно не только рисовать, но и управлять цветом, текстом.

Для чего нужна трассировка?

Для того чтобы ответить на этот вопрос, стоит представить следующую ситуацию. Дизайнер разрабатывает для определенной компании фирменный стиль, а вместе с ним и логотип. В дальнейшем этот знак будет использоваться и на официальном сайте компании, и на продукции, и на рекламных баннерах. При этом размеры требуются везде разные. Даже при самом тщательном сканировании невозможно создать идеальное растровое изображение. Единственный вариант — использовать векторный редактор. Но создавать в такой программе изображение с нуля — не самый быстрый и лучший способ.

Главная задача трассировки заключается в получении векторного аналога. Правда, на практике дизайнеры создают не один такой аналог, а несколько, которые в целом соответствуют по форме и пропорциям исходному растровому изображению.

Создаем скетч

Итак, с чего начать? Как сделать трассировку изображения в иллюстраторе? Прежде всего следует создать рисунок, который в дальнейшем будет подвергаться обработке в графическом редакторе. Нужно нарисовать скетч. Сегодня весьма распространены и популярны всевозможные надписи, преимущественно на английском языке. Для того чтобы разобраться в том, как сделать трассировку в «Иллюстраторе», в качестве примера будем использовать подобный незамысловатый рисунок.

Любой дизайнерский проект начинается с создания эскиза. Это не художественное произведение, а лишь способ зафиксировать идею. Научиться создавать скетчи может и человек, не имеющий навыков рисования. Для этого нужно всего лишь уметь создавать на бумаге геометрические фигуры и, конечно, знать некоторые хитрости.

Сканируем

Когда скетч готов, его следует отсканировать. Сделать это можно с помощью фотоаппарата или телефона. Желательно, конечно, чтобы качество аппарата было максимально высоким. Полученное изображение в формате GIF следует перенести на компьютер. Перед сканированием желательно контуры эскиза обвести чернилами или черной гелевой ручкой. О том, для чего это нужно делать, сказано ниже.

На готовом изображении в формате GIF, сделанном путем фотографирования рисунка, фон часто получается сероватым. Но этот недостаток легко исправить. В любом графическом редакторе присутствуют функции «Яркость» и «Контраст». Улучшить качество фотографии может и такая несложная программа, как «Фото Скайп». После того как в редактор загружено изображение, необходимо воспользоваться функциями «Углубить» и «Осветлить» (кнопка «Яркость, цвет»). Но во многом конечный результат зависит от качества исходного рисунка.

Переводим в векторное изображение

Открываем «Адоб Иллюстратор». Нажимаем «Файл», затем «Открыть». После нужно кликнуть по изображению, используя функцию «Выделение». И приступаем непосредственно к трассировке. В «Иллюстраторе» эту функцию найти можно, нажав на «Объект», далее в выпадающем меню выбираем пункт «Трассировка». Есть еще одна причина, объясняющая, почему нельзя оставить изображение в формате GIF. Осуществляя трассировку в «Иллюстраторе», мы конвертируем растровое изображение в векторное. Это позволяет в дальнейшем не зависеть от расширения. Можно менять масштаб картинки множество раз, ее качество от этого не пострадает.

Важно помнить о том, что изначальная картинка должна быть максимально контрастной. На ней не должно быть много оттенков, полутонов. Именно поэтому идеальным вариантом является рисунок, выполненный тушью или чернилами. Создавать эскиз в цвете не имеет смысла. Он должен быть четким, черно-белым. Что такое ручная трассировка в «Иллюстраторе»? Это использование различных инструментов («Перо», «Кисть») для придания четкости рисунку.

Настройки

Трассировка имеет несколько уровней. Для того чтобы выбрать подходящий, нужно нажать на кнопку «Стиль», затем выбрать подходящий вариант. Это может быть «Технический рисунок», «Черно-белый логотип». Начиная работу с редактором «Адоб Иллюстратор», как и с прочими подобными программами, стоит почаще экспериментировать, не полагаясь исключительно на инструкции профессионалов. Только так можно научиться, приобрести опыт. Если уровень трассировки не устраивает, его легко отменить. Для этого следует нажать «Редактировать», затем «Отменить» и попробовать другой вариант.

Быструю трассировку в «Иллюстраторе СС» можно найти во вкладке «Объект». Затем откроются «Параметры трассировки». Здесь можно выбрать цветовой режим. Необходимо выбрать в качестве максимального числа цветов показатель 6, затем нажать на «Трассировку». При желании картинку можно сделать и более четкой. Например, выбрав «Максимальное число цветов 60». Какой из этих вариантов будет лучшим, зависит опять же от изначального изображения. Здесь тоже стоит поэкспериментировать, сравнить разные варианты.

Вносим изменения

Уже готовые изображения можно в дальнейшем менять множество раз. Например, буквы сделать меньше, более вытянутыми. Некоторые элементы можно окончательно удалить с помощью «Ластика». Для того чтобы это удалось сделать максимально аккуратно, следует приблизить изображение.

Удалять, изменять размер и форму отдельных элементов можно при помощи инструмента «Нож». Новые детали добавляются при использовании «Кисти». Благодаря трассировке эскиз уменьшают, изменяют, редактируют. Регулярно конвертируют растровые изображения в векторные в первую очередь стокеры, то есть те, кто занимается изготовлением и продажей изображений. Можно сказать, что трассировка — основа векторной иллюстрации.

Иллюстрированный самоучитель по Web-графике › Рисование во FLASH › Трассировка [страница — 241] | Самоучители по графическим программам

Рассмотрим трассировку импортированных в Flash растровых изображений более подробно. Прежде всего отметим, что она далеко не всегда оправдывает наши надежды. Наилучшие результаты получаются на таких растровых картинках, которые очень похожи на векторные рисунки. Типичный пример – отсканированное изображение схемы или чертежа. Хуже всего трассировка работает на изображениях с плавными переходами цветов и нечеткими границами между элементами. Типичным примером таких изображений является фотография (портрет или пейзаж).

Зачем нужна трассировка? Есть, по крайней мере, две причины ее применения. Во-первых, трассировка приводит растровое изображение к виду, удобному для последующего редактирования средствами векторного редактора, а иногда даже улучшает качество изображения. Например, нарисовать график функции непосредственно в редакторе довольно сложно, особенно если нужно отобразить точный, а не приблизительный ход кривой.

В этом случае можно нарисовать график на бумаге, отсканировать и импортировать его растровое изображение в векторный редактор. После этого можно применить трассировку и окончательно отредактировать изображение (добавить или изменить текстовые элементы и т. п.). Во-вторых, изображения типа схем и чертежей в векторном формате обычно занимают существенно меньше места на диске, чем в растровом. Картинки типа схем и чертежей мы называем «костлявыми». Вся информация в этих рисунках сосредоточена преимущественно в линиях. Множество пикселов этих линий составляет обычно ничтожно малую долю всего рисунка, заполненного, в основном, белыми пикселами фона. При векторизации «костлявых» растровых изображений мы избавляемся от пиксельного фона, а линии представляем математическими выражениями, более компактными, чем их пиксельные оригиналы. Однако если растровое изображение относится к типу фотографий обычной натуры, то алгоритм трассировки будет долго мучиться, выделяя огромное количество элементов. В конце концов, он завершит свою работу, представив нам бледную, дискретную, геометрически искаженную, но зато расчлененную копию оригинала. Объем такого векторного изображения может даже значительно превосходить объем исходного растрового файла.

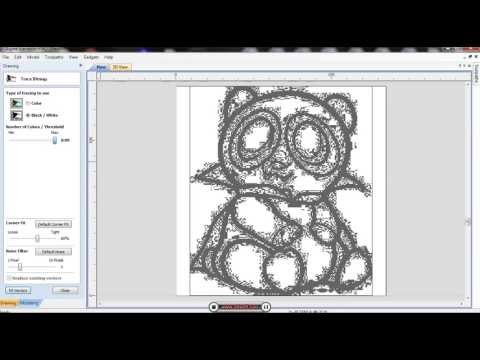

Для трассировки растрового изображения выполните следующее:

1. Импортируйте растровое изображение из файла. Оставьте его выделенным и ничего не делайте с ним, кроме действий, указанных далее.
2. Выполните команду Modify › Trace Bitmap (Модифицировать › Трассировка растрового изображения). Откроется диалоговое окно Trace Bitmap, в котором можно задать параметры трассировки.
3. Щелкните на кнопке ОК, чтобы закрыть окно параметров, а затем отмените выделение рисунка на рабочем поле. Теперь можно посмотреть результат трассировки.

Параметры трассировки очень важны для получения высококачественного результата, поэтому рассмотрим их подробнее.

Рис. 513. Окно настройки параметров трассировки

• Color Threshold (Цветовой порог). Чем больше это число, тем меньше цветов окажется в результирующем векторном изображении.
• Minimum Area (Минимальная область). Количество прилежащих пикселов, которые учитываются при назначении цвета данному пикселу. Если требуется большая точность, то установите значение 1.
• Curve Fit (Соответствие кривой). Определяет, насколько сглажено будет отображаться контур. Если требуется большая точность, то установите значение
  Pixels (Попиксельно).
• Corner Threshold (Угловой порог). Определяет способ обработки углов. Для большой точности установите значение Many corners (Много углов).

Оптимальные значения параметров трассировки существенно зависят от исходного изображения и обычно подбираются экспериментальным путем. На следующем рисунке показан не очень удачный результат трассировки растрового изображения с двумя таблицами. Это связано с неудачным выбором параметров трассировки. Однако в случае выбора значений параметров Minimum Area = 1, Curve Fit= Pixels, Corner Threshold = Normal векторное изображение внешне ничем не будет отличаться от своего растрового оригинала. Возможность удачной трассировки (при правильном выборе параметров) в значительной степени была предопределена характером растрового изображения (прямые четкие линии, отсутствие плавных переходов цветов).

Рис. 514. Растровое изображение (слева) и результат его трассировки (справа) при Minimum Area = 10, Curve Fit = Normal, Corner Threshold = Normal

В порядке эксперимента мы вставили на рабочий стол растровое изображение диалогового окна, а затем применили к нему операцию трассировки. В результате получили векторное изображение, в котором удалось выделить и переместить некоторые элементы, например, кнопку и раскрывающийся список. Кстати, это один из способов получения графических элементов для последующего изготовления анимационных демонстрационных роликов.

Рис. 515. После трассировки растрового изображения диалогового окна Save As его можно разобрать на части

Трассировка изображений в Adobe Illustrator CS6

Содержание

• Шаг 1
• Шаг 2
• Шаг 3
• Шаг 4
• Шаг 5
• Шаг 6
• Шаг 7
• Шаг 8
• Заключение

Сегодня мы рассмотрим новый механизм трассировки в Adobe Illustrator CS6 и поговорим о его новых функциях. Для начала мы отрисуем фотографию, набросок и текстуру, а затем сравним результаты, полученные в Adobe Illustrator CS5 и Adobe Illustrator CS6. Итак, начнем!

Шаг 1

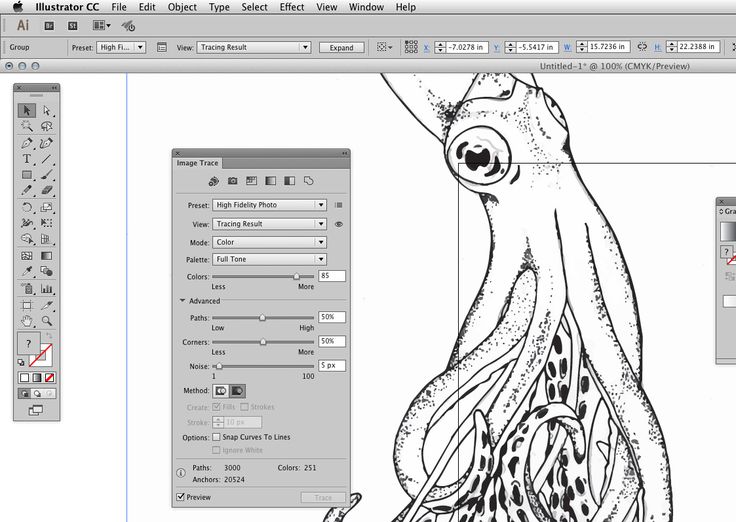

В Adobe Illustrator CS6 параметры трассировки теперь в новой палитре — Трассировка Изображений (Окно > Трассировка).

Появление этой палитры позволит нам во время трассировки использовать другие палитры и инструменты. В Adobe Illustrator CS5, а также более ранних версиях программы, таких возможностей не было. Параметры трассировки задавались в диалоговом окне Настройки Трассировки. И нельзя было работать с другими объектами и интерфейсами.

Шаг 2

Также есть изменения в пресетах.

В Adobe Illustrator CS6 появился новый пресет «Силуэты», который позволяет быстро создать векторный силуэт.

После применения команды Разобрать (Expand) мы получим векторный объект с оптимальным количеством опорных точек.

Шаг 3

Давайте сравним качество трассировки в Adobe Illustrator CS5 и Adobe Illustrator CS6 после применения пресета Фотография высокого качества (High Fidelity Photo).

Заметьте, что в Adobe Illustrator CS6 в списке Палитра есть несколько вариантов на выбор. Этот параметр задается, если для изображения выбран режим — Цветное или Серая шкала. Как видите, новый механизм трассировки в Adobe Illustrator CS6 дает лучшие результаты.

В Adobe Illustrator появилась новая функция, которая позволяет мгновенно увидеть исходное изображение. Нажмите и держите «глазик» возле опции Просмотр.

Шаг 4

Есть некоторые изменения в настойке Максимальное число цветов. Этот параметр задает количество цветов, из которых будет состоять конечное изображение. В Adobe Illustrator CS5 максимальное количество цветов можно задать числом, а в Adobe Illustrator CS6 — в процентах с высокой точностью.

Шаг 5

Раскрыв в палитре Трассировка вкладку Дополнительно можно задать дополнительные настройки. В Adobe Illustrator CS6 появилась возможность выбрать метод трассировки. Метод Стыкования контуров (Abutting) создает вырезанные контуры. Контуры объектов стыкуются.

Метод Наложение контуров (Overlapping) создает контуры один над другим, контуры объектов накладываются.

Шаг 6

Опция Подгонка контура определяет точность трассировки исходного растрового изображения. В Adobe Illustrator CS5 чем меньше значение, тем точнее контур, чем больше значение, тем грубее контур. В Adobe Illustrator CS6 все наоборот: чем больше число,тем точнее контур мы получим.

Опция Минимальна Площадь в Adobe Illustrator CS5 соответствует опции Шум в Adobe Illustrator CS6. Эта опция определяет размер самых маленьких деталей исходного изображения, которые будут учитываться при трассировке.

Опция Минимальный Угол в Abode Illustrator CS5 соответствует опции Углы в Adobe Illustrator CS6 и задается в процентах. Чем больше число мы установим, тем больше углов будет в конечном изображении.

В Adobe Illustrator CS6 нет таких настроек трассировки как Размытие и Изменение разрешения. В Adobe Illustrator CS5 настройка Размытие служит для уменьшения количества мелких деталей и смягчения границ результирующего изображения. Настройка Изменение разрешения позволяет ускорить процесс трассировки больших изображений и уменьшить потерю качества конечного изображения.

Шаг 7

Посмотрим как новый механизм трассировки работает с набросками. Примените пресет Черно-белая картинка. Трассировка наброска в Adobe Illustrator CS5 дает хорошие результаты.

Если мы применим этот же пресет в Adobe Illustrator CS6 большинство мелких деталей исчезнет.

К сожалению, чтобы добиться в Adobe Illustrator CS6 таких же результатов как в Adobe Illustrator CS5 нужно менять параметры трассировки вручную.

Шаг 8

Попробуем выполнить трассировку текстуры. Применим тот же пресет Черно-белая картинка. Как видите, результат трассировки в Adobe Illustrator CS5 выглядит лучше чем в Adobe Illustrator CS6.

Мы применяли разные пресеты и устанавливали параметры вручную, но я все равно не смогла добиться такого же результата, как в Adobe Illustrator CS5.

Заключение

Новый механизм трассировки хорошо работает с фотографиями. И позволяет очень быстро создать точные векторные силуэты. Но в случае применения его для трассироски набросков и текстур, нужно будет все делать вручную. И при этом не всегда получится хороший результат. Если хотите применить трассировку для наброско и текстур, в Adobe Illustrator CS5 хороший результат дает Интерактивная трассировка.

Хотите заработать на своей иллюстрации? Узнайте как это сделать с помощью микростоков.

У вас остались вопросы или есть что добавить по теме статьи? Напишите в комментариях.

Трассировка изображения

Изображения, состоящие из пикселей (PSD, PNG, JPEG), импортированные в документ VectorStyler, можно преобразовать в векторные объекты с помощью панели

Image Trace . Трассировку изображения можно использовать для создания векторных фигур, заполненных или обведенных сплошным цветом, в качестве основы для художественного произведения.

Изображение (первое), преобразованное в векторное изображение с использованием различных опций.

Преобразование изображения в вектор можно настроить с помощью большого количества параметров. В качестве предустановок доступны различные параметры по умолчанию для типичных случаев использования.

Выбранное изображение можно преобразовать в векторные объекты с помощью панели Image Trace из меню Panels . Панель Image Trace предоставляет доступ к предустановкам и стилям трассировки изображений, а также к набору основных параметров трассировки. Доступ к дополнительным параметрам можно получить с помощью команды

More Options в меню панели.

Панель трассировки изображения.

Чтобы преобразовать изображение в векторные объекты:

• Открыть Панель Image Trace из меню Panels .
• Выберите объект изображения для преобразования в векторы.
• Выберите предустановку или стиль трассировки в поле Стили панели.
• При необходимости выберите другие параметры трассировки.
• Нажмите кнопку Trace . Процесс преобразования изображения в вектор отображается в представлении.
• Информация о результирующих векторах отображается в панели в виде числа Заливки , Цвета , Контуры и контур Узлы .

Векторы, полученные в результате конвертации, недоступны для редактирования сразу.

• По умолчанию трассировка образа приводит к созданию группы трассировки, связанной с образом.
• Настройки группы трассировки изображений можно изменить на панели Image Trace , установив новые параметры и нажав кнопку Trace .
• Исходный образ можно восстановить из группы трассировки, нажав кнопку Отпустить кнопку .
• Группу трассировки можно развернуть в группу векторов с помощью команды Expand Content из меню Styles .
• Чтобы напрямую получить редактируемую группу векторов из трассировки изображения, отключите параметр Сохранить с изображением в меню панели.

Самый простой способ создать трассировку изображения — использовать существующую предустановку или стиль из поля Стили на панели. По умолчанию доступны следующие пресеты:

• Цветной рисунок — Используется для изображений рисунков от руки с цветами, преобразованными в заполненные фигуры.
• Цветные контуры — Используется для изображений, содержащих штрихи ручных рисунков с цветами, преобразованными в контурные формы.
• Серый набросок — Преобразует монотонные серые наброски в контурные штрихи.
• Серые тона — Преобразует монотонные серые наброски в заполненные фигуры.
• High Color Cartoons — мультфильмы и изображения с плоскими областями, содержащие большое количество цветов.
• Формы High Color — Геометрические формы с перекрытием и большим количеством цветов.
• Малоцветные мультфильмы — мультфильмы и изображения с плоскими областями, содержащие только несколько цветов.
• Низкоцветные фигуры — Геометрические фигуры с перекрытием и только несколькими цветами.
• Карандашный рисунок — Черно-белый карандашный рисунок, преобразованный в контурные штрихи.
• Фотографический — Плавные переходы, с большим количеством цветов, характерные для фотографий.
• Тонкие контуры — Тонкие контуры, технические чертежи, преобразованные в контурные штрихи.

Меню панели «Трассировка изображения».

Панель Image Trace содержит следующие основные параметры трассировки:

• Режим — Содержит список режимов преобразования цвета, включая цветовые палитры. Это может быть:
  • Черно-белый — Преобразует изображение в черно-белые фигуры, используя выбранный порог , чтобы разделить интенсивность черного и белого.
  • Оттенки серого — отслеживает изображение до нескольких уровней шкалы серого, заданных в поле Уровни .
  • Фиксированный цвет — Трассирует изображение до фиксированного количества цветов, извлекая наиболее распространенные цвета изображения.
  • Полноцветный — Трассировка изображения до большого количества цветов, заданного в процентах от общего количества Тонов .
  • Название палитры — Выберите доступное имя цветовой палитры, чтобы ограничить цвета цветовой палитрой.
• Допуск — Установите допуск аппроксимации кривой в пикселях. Меньшие значения допуска приводят к более детальным формам. Большие значения допуска приводят к более плавным кривым с меньшей детализацией.
• Уменьшить размер — Установите степень уменьшения изображения перед трассировкой. Уменьшение масштаба изображения можно использовать для уменьшения количества форм и цветов, извлекаемых в процессе трассировки.
• Минимальная площадь — Установите минимальный размер области в пикселях. Области меньшего размера объединяются со своим окружением. Размер области можно использовать для удаления шума и нежелательных мелких пятен с изображения.
• Ширина обводки — Установите максимальную ширину обводки, используемую при обнаружении и извлечении обводки контура. Этот параметр доступен, если установлен флажок Извлечь обводку .
• Извлечь заливки — включить или отключить извлечение заполненных областей. При отключении Опция Extract Stroke должна быть включена.
• Извлечь обводку — включить или отключить извлечение обводки контура.
• Извлечь альфа-канал — включение или отключение использования альфа-канала изображения для извлечения значений непрозрачности для заполненных и обведенных фигур.
• Stacked Shapes — включение или отключение разделения сложенных фигур.
• Обнаружение линий — включение или отключение обнаружения прямых линий в геометрических чертежах.
• Трассировка — Преобразование выбранного изображения в векторные формы с использованием текущих параметров.
• Выпуск — Освободите группу трассировки образа и восстановите исходный образ.

Меню панели Image Trace содержит следующие параметры трассировки:

• Дополнительные параметры — открывает вид редактора параметров трассировки изображения, содержащий подробные настройки трассировки изображения.
• Сохранить с изображением — Трассировка создает группу трассировки изображения, связанную с объектом изображения. Когда эта функция включена, векторы доступны для редактирования только после расширения с помощью Команда «Расширить содержимое» . Группы трассировки изображений можно вернуть к исходному изображению с помощью кнопки Release на панели. Если этот параметр отключен, трассировка изображения приводит к созданию группы векторных фигур, что приводит к удалению исходного изображения. В этом случае для восстановления образа можно использовать команду Undo .
• Сохранить эффекты изображения — Трассирует исходное изображение перед применением эффектов изображения, наложенных на объект. Эффекты изображения сохраняются и применяются к результирующим векторам.
• Игнорировать прозрачность — если этот параметр включен, прозрачные области изображения приведут к пустым областям без форм.
• Игнорировать белый — если этот параметр включен, белые области изображения будут пустыми областями без форм.

Представление Image Trace , доступное с помощью команды More Options на панели, содержит подробные параметры, используемые для точной настройки преобразования изображения в вектор. Это может привести к появлению новых конфигураций трассировки, которые можно сохранить как предустановки или стили, используя Поле стилей .

Раздел «Цвета» представления трассировки изображения.

• Стили — выберите предустановку или стиль трассировки изображения или создайте новые предустановки или стили.
• Режим — Выберите режим преобразования цвета. Это может быть:
  • Черно-белый — Преобразует изображение в черно-белые фигуры, используя выбранный порог для разделения интенсивности черного и белого.
  • Оттенки серого — отслеживает изображение до нескольких уровней шкалы серого, установленных в поле Levels .
  • Фиксированный цвет — Трассирует изображение до фиксированного количества цветов, извлекая наиболее распространенные цвета изображения.
  • Полноцветный — Трассировка изображения до большого количества цветов, заданного в процентах от общего количества Тонов .
  • Имя палитры — выберите доступное имя цветовой палитры, чтобы ограничить цвета цветовой палитрой.
• Цвет — выберите цветовой режим, используемый при обнаружении и извлечении цветов из изображения. Различные цветовые режимы приводят к разным цветовым сходствам.
• Threshold — Установите порог для режима трассировки Black and White .
• Levels — Установите количество уровней серого для режима трассировки Grayscale .
• Colors — Установите максимальное количество цветов для Fixed Color режим отслеживания.
• Тона — Установите относительное количество цветовых тонов для режима трассировки Full Tone .
• Drop Colors — Отбрасывать наименее часто встречающиеся цвета ниже выбранного предела.
• Минимальная непрозрачность — Установите предел непрозрачности для полностью прозрачных фигур.
• Cluster Gap — Установите уровень сходства соседних цветовых областей.
• Color Gap — Установите точность цветового различия, используемую для разделения областей фона.
• Игнорировать прозрачные — включить или отключить отбрасывание прозрачных фигур.
• Игнорировать фон — Включить или отключить отбрасывание областей, заполненных фоновым цветом.
• Фон — Выберите цвет фона.

Раздел «Параметры» представления трассировки изображения.

• Уменьшить размер — Установите степень уменьшения изображения перед трассировкой. Уменьшение масштаба изображения можно использовать для уменьшения количества форм и цветов, извлекаемых в процессе трассировки.
• Предельный размер — Установите максимальное количество пикселей в миллионах пикселей. Масштаб больших изображений уменьшается, чтобы уменьшить детализацию.
• Извлечь заливки — включить или отключить извлечение заполненных областей. При отключении опция Extract Stroke должна быть включена.
• Извлечь альфа-канал — включение или отключение использования альфа-канала изображения для извлечения значений непрозрачности для заполненных и обведенных фигур.
• Трассировка связанного изображения — Включить или отключить создание групп трассировки изображений.

Когда Linked Image Trace включен, трассировка создает группу трассировки изображений, связанную с объектом изображения. Векторы доступны для редактирования только после расширения с помощью команды Expand Content . Группы трассировки изображений можно вернуть к исходному изображению с помощью кнопки Release на панели. Если этот параметр отключен, трассировка изображения приводит к созданию группы векторных фигур, что приводит к удалению исходного изображения. В этом случае Команда Undo может использоваться для восстановления образа.

• Плавное уменьшение масштаба — Установите этот флажок, чтобы использовать плавное уменьшение масштаба при уменьшении размера трассируемого изображения.
• Сохранить эффекты изображения — Трассирует исходное изображение перед применением эффектов изображения, наложенных на объект. Эффекты изображения сохраняются и применяются к результирующим векторам.

Раздел «Фигуры» представления трассировки изображения.

• Допуск — Установите допуск аппроксимации кривой в пикселях. Меньшие значения допуска приводят к более детальным формам. Большие значения допуска приводят к более плавным кривым с меньшей детализацией.
• Tangent Gap — Минимальное количество пикселей, необходимое для определения направления вдоль пути.
• Минимальная площадь — Установите минимальный размер области в пикселях. Области меньшего размера объединяются со своим окружением. Размер области можно использовать для удаления шума и нежелательных мелких пятен с изображения.
• Составные фигуры — Ограничьте количество вложенных путей в составных фигурах.
• Допуск линии — Установите допуск, используемый для обнаружения прямых линий.
• Максимальное заострение — Установите максимальный угол, ограничивающий создание заостренных (острых) углов.
• Минимальный сглаженный — Установите минимальный угол для сглаженных углов.
• Соединение краев — Установите нижний предел сглаженных углов при соединении краев в углах объекта.
• Обнаружение линий — включение или отключение обнаружения прямых линий в геометрических чертежах.
• Stacked Shapes — включение или отключение разделения сложенных фигур.

Раздел «Обводка» представления трассировки изображения.

• Извлечь обводку — включить или отключить извлечение контурных обводок.
• Ширина штриха — Установите максимальную ширину обнаруженного штриха.
• Штриховая секция — Размер однородного раздела, используемого для обнаружения штрихов, относительно размера раздела.
• Edge Ratio — соотношение пикселей на краю обводки, которые были соединены с противоположной стороной обводки.
• Минимальный штрих — Установите нижний предел размера области, которая определяется как штрих.

Как использовать панель Adobe Image Trace

Логотипы, веб-сайты и многое другое…

Логотипы, веб-сайты, обложки книг и многое другое…

Получить дизайн

Панель трассировки изображений Adobe Illustrator — это мощный инструмент, используемый дизайнерами для преобразования растровых изображений в векторные. Но его можно использовать и множеством других способов:

• Отслеживание фотографий — конечно, если у вас есть соответствующая лицензия
• Векторизация эскизов
• Захват сканов (например, текстур) на компьютер

Это быстрый и полезный инструмент, и Adobe добавила несколько очень интересных обновлений в CS6. Ниже приводится описание функциональных возможностей различных функций панели трассировки изображений и примеры настроек в действии.

Стандартные настройки

Это базовый набор инструментов, которые можно использовать для управления выводом трассировки.

Предустановки

В верхней части панели трассировки изображения вы увидите ряд значков. Эти значки соответствуют предустановленным настройкам , которые популярны для трассировки изображения на основе пикселей. Слева направо они выглядят следующим образом:

• Автоцвет: Трассировка изображения с использованием меньшего заданного количества цветов, которые можно настроить. Создает более плоское изображение с меньшим количеством цветов.
• High Color: Трассирует изображение, используя очень большое количество цветов и деталей, создавая фотореалистичное векторное изображение.
• Низкий цвет: Трассирует изображение с использованием большого количества цветов, создавая более детализированное, но не фотореалистичное изображение.
• Оттенки серого: Трассировка изображения с использованием черного, белого и регулируемого количества оттенков серого.
• Черно-белое: Трассирует изображение, используя только черно-белое изображение.
• Контур: Трассировка изображения с использованием контуров, а не заливки. Эта настройка немного сложна, и результаты могут варьироваться в зависимости от фотографий. Его лучше всего использовать для простых изображений, рукописного шрифта и т. д. (ниже не показано)

Но это не единственные настройки. Выпадающее меню Preset (под значками) содержит дополнительные параметры для популярных настроек автоматической трассировки:

View

«View» позволяет вам переключаться между несколькими различными вариантами того, как вы видите результаты трассировки изображения. Это позволяет контролировать точность трассировки.

Режим

«Режим» позволяет легко переключаться между настройками цвета, черно-белого изображения и оттенков серого.

Палитра

«Палитра» позволяет вам решить, какие цвета будут выбраны для трассируемого изображения. Возможные варианты:

• Автоматически: Автоматическая выборка цветов на основе трассируемого изображения и переключение между ограниченным/полным тоном в зависимости от количества цветов.
• Limited: Трассировки с использованием меньшей регулируемой палитры цветов, выбранных из изображения. Лучше для изображений с меньшим количеством цветов.
• Полный тон: Использует широкий диапазон цветов, выбранных из трассируемого изображения. Лучше для фотографий и изображений с большим количеством разных цветов.
• Библиотека документов: Хотите, чтобы окончательное изображение имело цветовую палитру, отличную от исходного изображения? Это позволяет вам импортировать пользовательскую библиотеку цветов для большего контроля.

Цвета/Порог

Если вывод цветной, вы увидите ползунок «Цвета». Если ваш вывод черно-белый, вы увидите ползунок «Порог».

• Ползунок цветов — это простой инструмент для установки количества цветов, которые вы хотите иметь в конечном трассированном изображении. Чем больше цветов, тем больше глубина и детализация трассировки. Меньше цветов означает более плоское и простое изображение.
• Порог немного отличается. Когда вы устанавливаете пороговое значение, вы назначаете все пиксели светлее порога белым, а все пиксели темнее порога черным. Чем выше порог, тем темнее изображение в целом, и наоборот.

Расширенные настройки

Расширенные настройки — это расширенный набор функций, которые можно использовать для еще большего контроля над трассируемым изображением.

Пути

Эта функция позволяет настроить, насколько близко трассированные пути изображения подходят к исходным пикселям изображения. Меньшее значение означает меньшую вариацию пикселей (более плотное прилегание), а более высокое значение означает большее изменение (более свободное прилегание). Более низкое значение может обеспечить более плавный, но менее точный результат, в то время как более высокое значение обеспечивает более точный, но часто прерывистый результат. Взгляните на этот крупный план нашей клубники.

Углы

Этот ползунок определяет, когда острый угол будет превращен в точку привязки угла на выходном изображении. Более высокое значение означает, что трассировка будет иметь более острый угол. Более низкое значение означает меньшее количество углов и более резкие кривые.

Шум

Это минимальное количество пикселей, необходимое для включения области в трассировку. Чем меньше число, тем меньше пикселей требуется, поэтому более детальная (или зашумленная) трасса. Чем выше число, тем больше областей будет игнорироваться и тем проще будет изображение. Вы можете видеть на изображении ниже, что более высокое значение не собирает много семян на клубнике.

Метод

«Метод» — это новое дополнение в CS6, и его очень удобно использовать при трассировке более простых изображений. У вас есть два варианта метода трассировки:

• Примыкание : Разделяет поля разных цветов и размещает их прямо друг напротив друга, создавая эффект вложенности.
• Перекрытие : Разделяет смежные цветовые поля на более крупные перекрывающиеся формы.

Оба варианта дадут одинаковый исходный визуальный результат. Разница заключается в том, как формы формируются для создания этого результата и как они взаимодействуют друг с другом.

Создать

Параметр «Создать» позволяет вам решить, хотите ли вы, чтобы трассировка была заполнена (заполнена в областях разного размера), обводками (контуры фиксированной ширины) или и тем, и другим.

Причина, по которой штрихи могут быть полезны, заключается в том, что они преобразуют изображение непосредственно в одиночные редактируемые контуры. Это может быть полезно, если вы хотите оцифровать эскиз, чтобы все штрихи были однородными, и иметь привязанные пути для прямого редактирования. По моему опыту, результаты в лучшем случае неуклюжи, и, если вам нужны редактируемые пути с одним штрихом, вам может быть лучше использовать инструмент «Перо» для отслеживания более простых фигур.

В следующем примере изображение слева — это мое исходное изображение, а справа — результат трассировки с использованием штрихов:

Параметры

В разделе «Параметры» панели трассировки изображения вы найдете эти два флажки:

• Привязать кривые к линиям: При этом берутся кривые, близкие к 0° или 90°, и автоматически привязываются к прямой линии или прямому углу. Это полезно проверить, когда вы работаете с геометрическими фигурами и узорами.
• Игнорировать белый: Этот параметр просто игнорирует любой белый цвет на изображении. Поскольку большинство из нас сканирует объекты на белой бумаге или использует изображение с белым фоном в качестве исходного изображения, этот вариант отлично подходит. Он принимает во внимание только изображение, которое вы трассируете, поэтому вы можете разместить трассированное изображение на любом фоне, не расширяя и не удаляя исходный белый прямоугольник позади него.

Заключение

Панель трассировки изображения — это полезный инструмент, которым можно манипулировать различными способами. Трассировка изображения на основе пикселей — это базовый навык, который в какой-то момент должен использовать каждый дизайнер. Я надеюсь, что этот обзор дал вам уверенное представление о различных функциях панели трассировки изображения и о том, как вы можете использовать их в своих интересах.

Есть вопросы по этому руководству по трассировке изображений? Спросите ниже!

Digital-Evolutions — Трассировка изображения

Преобразование растрового изображения в векторное.

НАБЛЮДЕНИЕ: Пиксели и векторы

НАБЛЮДЕНИЕ: Трассировка изображения в Illustrator.

Поиск изображения для трассировки

Преобразование растра в вектор

Трассировка изображения с простым изображением

Трассировка изображения со сплошным фоном фотографии

Трассировка изображения с цветным фоном

Преобразование растрового изображения в векторное.

ЦЕЛЬ: Преобразовать растровых изображений в контуров можно вырезать на лазере.

ПОЧЕМУ: Иногда нам потребуются уникальные формы в наших проектах или силуэты узнаваемых объектов. Мы могли бы отслеживать их вручную или использовать автоматические инструменты, такие как Image Trace в Illustrator.

СМОТРЕТЬ: пикселей против Векторы

Растровые изображения состоят из пикселей. … Векторные изображения представляют собой математические вычисления от одной точки к другой, которые формируют линии и фигуры. Если вы увеличите масштаб изображения vector , оно всегда будет выглядеть одинаково. Растровое изображение имеет определенное количество пикселей.

СМОТРЕТЬ: Трассировка изображения в Illustrator.

Adobe Illustrator — векторное приложение, а Photoshop — растровое. Мы будем использовать Illustrator для трассировки изображений.

Найдите изображение для трассировки

С помощью Google найдите изображение с сильным силуэтом .

Иногда бывает трудно найти понравившуюся картинку с чистым фоном, но есть способы обойти это. В идеале вам нужно изображение с четко определенным силуэтом, четко определенным периметром и сплошным фоном.

силуэт /ˌsilo͞oˈet/

сущ.: силуэт ; существительное во множественном числе: силуэты

1. темная форма и очертания кого-то или чего-то видимого на более светлом фоне, особенно в тусклом свете.

Также убедитесь, что фотографии имеют высокое разрешение; можно задать поиск только больших изображений.

Продаваемый цвет со сплошным фоном — самый простой.

Можно использовать фотографию. *Намного проще со сплошным фоном.

Мы также можем удалить фон.

Если у вас фотография со сложным фоном, его тоже можно удалить, но это сложнее.

Преобразование растра в вектор

Трассировка изображения с простым изображением

Изображение с четким силуэтом и сплошным фоном можно трассировать с помощью предустановленных настроек. Очень просто. В меню Image Trace в раскрывающемся меню предустановок выберите Силуэт.
Предустановка > Силуэт.

Трассировка изображения с фотографией на сплошном фоне

Это прямое предисловие, но тень может доставить некоторые проблемы. Иногда я немного редактирую фотографию перед трассировкой. Даже просто увеличивая контраст фотографий.

Preset: Silhouette (Default)

Threshold : 189 ( From 128)

Corners: 75 (From 50)

Image Trace с цветным фоном

ПРЕДИСТ: Черно -белый (по умолчанию)

Порог : 30 ( от 128)

9060 с изображением по -прежнему выбранное, выберите, выберите, выберите, выберите, выберите, выберите, выберите, выберите, выберите, выберите.
