Что такое стандарт vesa: что это такое и что значит? Виды креплений на стену. Стандарты VESA. Советы по выбору

Содержание

Стандарты VESA и диагонали телевизоров

VESA – это международная организация, которая отвечает за стандартизацию телевизоров жк (LCD) мониторов, плазменных плоских панелей, в том числе и за механические элементы (кронштейны), используемые при установке и креплении телевизоров и мониторов на стены и потолок.

На сегодняшний день более 140 производителей плоских телевизоров поддерживают стандарт VESA.

Что бы правильно выбрать настенное крепление к вашему телевизору вам нужно знать стандарт VESA вашего экрана - это расстояние крепежных отверстий по вертикали и по горизонтали для крепления кронштейна к задней панели телевизора.

Стандарт VESA разделяется по трем основным категориям: VESA MIS-D 50Х50 мм, 75Х75 мм, 100Х100 мм., VESA MIS-E 200Х100 мм, 200Х200 мм, VESA MIS-F от 200Х200 мм. и далее

Что бы узнать стандарт VESA вашего телевизора:

  1. Можно заглянуть в техническое описание телевизора, как правило там пишут, что экран совместим с стандартом VESA и его параметры. (например VESA 100Х200 мм.)
  2. Взять линейку, измерить самостоятельно расстояние по вертикали и по горизонтали от центра крепежных отверстий.

Это и будет стандарт VESA вашего телевизора.

VESA MIS-D

Размер экрана от 10'-22,9'

Крепежные отверстия:

VESA 75Х75 мм.

VESA 100Х100 мм.

VESA MIS-E

Рамер экрана от 23'-30,9'

Крепежные отверстия:

VESA 100Х200 мм.

VESA 200Х200 мм.

VESA MIS-F

Размер экрана от 31'>-и далее...

Крепежные отверстия по меняющемуся шаблону.

от VESA 200X200 и далее.

примеры: VESA 400X600 VESA 300X500 VESA 400X700 VESA 500X900 и т.д.

Если в настоящее время вы подбираете кронштейн для Вашего телевизора, то выбирайте VESA-совместимую модель (если ваш телевизор имеет указания на VESA).

А диагональ телевизора тут не при чем!

Источник: ООО <<Кронштейн Центр>>

Что скрывается за аббревиатурой VESA?

VESA – ассоциация по стандартизации такой продукции, как мониторы и телевизоры. Данная структура впервые заявила о себе еще в 1989 году, когда девять производителей видеоадаптеров решили объединить усилия по стандартизации своей продукции. VESA разработала много самых разных стандартов, в основном относящихся к работе компьютерных мониторов и телевизоров. Одним из таких стандартов стал принятый в конце 90-х годов стандарт для крепления плоских экранов, получивший аббревиатуру FDMI (от Flat Display Mounting Interface).

Как определить совместимость экрана или монитора со стандартами креплений VESA?

Современные телевизоры изначально проектируются с расчетом на применение креплений FDMI. Если же Ваша модель относится к устаревшим или не имеет креплений по каким-то иным причинам, то возможно применить кронштейны, в которых регулируется расстояние между крепежными отверстиями.

Кроме того, многие компании сегодня наладили выпуск переходников, подходящих под стандарты, разработанные VESA.

Если Ваш телевизор или монитор имеет на задней стенке крепежные отверстия или на его корпусе имеется наклейка с надписью «Совместимо с креплениями VESA», то Ваш телевизор поддерживает современные стандарты креплений VESA.

Какие виды кронштейнов VESA имеются в продаже?

Перед тем, как приобретать кронштейн для крепления телевизора или монитора на стене, нужно решить – нужно ли Вам поворачивать экран или в этом нет необходимости? Ответ на этот вопрос позволяет выбрать кронштейн VESA одной из разновидностей, перечисленных ниже:

  • Кронштейны для фиксации в одном положении, которые жестко закрепляют телевизор или монитор. Такие крепления не дают никакой возможности для поворота экрана.

  • Кронштейны с вертикальным наклоном, которые позволяют изменять угол в верхнем и нижнем направлениях.

  • Поворотные и потолочные кронштейны, способные поворачиваться во все стороны.

Какие тонкости еще могут быть при выборе кронштейна VESA?

Модель крепления, совместимая с Вашим телевизором или монитором, выбирается также в зависимости от диагонали экрана.

Кроме того, не нужно забывать о том, на какой максимальный вес рассчитан кронштейн. Если Вы подберете модель, не предназначенную для тяжелого телевизора или экрана, то рискуете тем, что телевизор под собственным весом свалится со стены на пол. Поэтому на этот показатель обращайте внимание в первую очередь.

Стандарт крепления VESA - что это?

Стандарты VESA

Наличие спроса стимулирует появление на рынке большого количества самых разных изделий как от мировых лидеров, так и от относительно неизвестных производителей. Поскольку наиболее популярным способом установки является настенное крепление для телевизора, необходимо наличие определенных стандартов, которым бы подчинялись все выпускаемые модели для обеспечения возможности использования универсальных кронштейнов.

Одним из таких стандартов VESA являются требования к интерфейсам для устройств с плоским экраном, устанавливаемых на настенные кронштейны. Они были предложены международной организацией VESA, которая занимается разработкой различных нормативов в области видеоэлектроники.

Очень часто аббревиатуру VESA соотносят именно с настенными креплениями, хотя это всего лишь один из проектов ассоциации. На самом деле, консорциум VESA был создан еще в 1989 году и все время своего существования занимается стандартизацией различной компьютерной периферии. Многие пользователи со стажем наверняка помнят видеокарты, которые подключались к шине VESA Local Bus, разработанной этой организацией.

Стандарты на кронштейны для телевизоров

Эталонные размеры для телевизионных кронштейнов также пришли из области компьютерной техники. Еще в конце прошлого века был представлен первый стандарт на настенное крепление плоских мониторов, который предполагал наличие четырех отверстий на расстоянии 100 мм друг от друга. Такое расположение болтов до сих пор остается наиболее популярным для компьютерных мониторов и называется MIS-D или VESA 100 x 100.

В настоящее время стандарт VESA определяет два требования, которым должно удовлетворять крепление для телевизора:

  1. Места расположения крепежных отверстий. Они должны находиться в вершинах прямоугольника с фиксированными длинами сторон. По значениям длин сторон и называется конкретная реализация. Например, если упаковка кронштейна содержит маркировку VESA 200 x 200, это означает, что у данной модели указанные длины равны 200 мм. Необходимо отметить, что расстояния между точками крепления по горизонтали и вертикали не всегда одинаковы: существуют варианты их расположения VESA 200 x 100, 600 х 200 и даже 800 х 400.
  2. Диаметр резьбы крепежных болтов. Определяет соответствие болтов, которые должны находиться в комплекте кронштейна, и ответных отверстий на задней панели телевизора.

Кроме этого, в стандарте задается расположение разъемов, предназначенных для подключения необходимых кабелей. Однако практического значения для установки телевизора этот норматив не имеет.

Совместимость настенного кронштейна и телевизора по VESA

Для того, чтобы подобрать совместимый кронштейн, необходимо сначала определить, какому стандарту VESA удовлетворяет телевизор. Информацию об этом можно получить одним из следующих способов:

  1. По маркировке на задней крышке.
  2. Из технической инструкции.
  3. Измерив необходимые расстояния самостоятельно.

При выборе кронштейна необходимо удостовериться, что он поддерживает соответствующий тип крепления.
Часто в продаже можно встретить настенные кронштейны, рассчитанные сразу на несколько вариантов расположения крепежных отверстий по VESA. Если заинтересовавшая вас модель может использоваться с большими размерами, чем требуется, желательно убедиться в том, что ее габариты не превышают ширины телевизора, в противном случае монтажная пластина может выступать за пределы корпуса.

В заключение отметим, что совместимость по VESA – это лишь один из параметров, по которым необходимо подбирать крепление для телевизионного приемника. Однако без соответствия этим требованиям настенная установка телевизора будет невозможна.


Приобрести кронштейны для ТВ можно на нашем сайте в этом разделе.

Подпишитесь на канал «ЭЛЕКТРОНИКА GA» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @antenna123ru, затем выберите канал «ЭЛЕКТРОНИКА GA» и нажмите кнопку +Join внизу экрана.

Также читайте наши Блоги, Новости, узнавайте про Акции во «ВКонтакте», Facebook, «Одноклассниках» и Instagram.


кронштейн vesa,настенное крепление vesa,Кронштейн для lcd телевизора,ультратонкий настенный кронштейн,кронштейн для жк телевизора philips -

Плоские телевизоры занимают доминирующее положение на рынке. Также наблюдается рост интереса к различным кронштейнам, которые позволяют аккуратно разместить любую современную жк-панель. Многие задаются вопросом, что же такое Vesa-стандарт? На самом деле в этом нет ничего сложного. Фактически этот стандарт описывает расстояние между крепежными отверстиями на задней панели телевизоров и номинальный диаметр крепежных болтов. Чтобы узнать, какой стандарт поддерживает именно Ваш телевизор, необходимо изучить документацию к нему. Если под рукой документов нет, достаточно измерить линейкой расстояние между крепежными отверстиями на задней панели телевизора. Например, расстояние между крепежным отверстиями в 200 мм, обозначает, что телевизор поддерживает стандарт Vesa 200Х200. Зная эту информацию, а также вес ЖК панели, вы без труда подберете нужный кронштейн.

Представим сводную таблицу с наиболее распространенными стандартами VESA:

категория стандарта VESA MIS-D VESA MIS-E VESA MIS-F
диагональ экрана (в дюймах) от 10 до 22,9 от 23 до 30,9 от 31
расстояние между крепежными отверстиями (в мм) 75Х75
100X100
100X200
200X200
400X400
600X200
600X400
800X400

Как правило, кронштейны VESA 75Х75 и 100Х100 используются для телевизоров с небольшой диагональю экрана. Кронштейны Vesa 100Х200 и 200Х200 подойдут для большинства современных ЖК-панелей. Для тяжелых телевизоров с большой диагональю экрана предусмотрены кронштейны VESA 400Х400 и больше.

У нас на сайте Вы сможете приобрести следующие модели креплений для телевизоров:


» Вернуться назад

Vesa что это в телевизорах

Что такое стандарты VESA? Как определить этот стандарт у своего телевизора? Бывают ли телевизоры несовместимые с VESA?

Телевизоры давно уже стали привычным бытовым прибором в наших домах. И если в 20-м веке они представляли из себя громоздкую (по всем трем измерениям!) и тяжелую коробку, больше похожую на тумбочку или даже небольшой шкаф, то в 2000-х годах стали появляться новые типы телевизоров: плазменные панели, жидкокристаллические экран и LED-телевизоры. Все эти современные типы телевизоров имеют небольшую толщину. Причем, если у плазменных панелей и первых жк-телевизоров толщина устройства составляла несколько сантиметров, то это же измерение у LED-экранов измеряется уже в миллиметрах.

Параллельно с резким уменьшением толщины телевизора уменьшается и его вес. Современный экран LED с диагональю 40-50 дюймов весит не более 10кг, причем вместе с подставкой.

Телевизоры в процессе своей "эволюции" все больше стали напоминать картины, и поэтому логичным конструкторским решением стала функция подвеса экрана на стену. Со временем производители телевизоров пришли к единым стандартам, по которым осуществляется установка экрана на стену. Учредила эти стандарты организация VESA — ассоциация стандартизации электроники.
Стандарты VESA для телевизоров оговаривают расположение отверстий на задней панели тв, а также диаметр резьбы этих отверстий. Такие же стандарты действуют и для современных компьютерных мониторов.

В соответствии с этим стандартом для крепления любого экрана к стене на задней стенке видеоустройства должно находится 4 отверстия с резьбой. Используемые стандарты резьбы для этих отверстий: М4, М6, М8. Отверстия, как правило, располагаются симметрично относительно центра устройства и составляют квадрат, либо прямоугольник. Расстояния между сторонами прямоугольника или квадрата по горизонтали и по вертикали также прописываются в стандартах VESA. Обычно эти расстояния кратны 100мм, например 100×100, 200×100, 200×200. Первая из цифр дает расстояние между крепежными отверстиями по горизонтали, вторая — по вертикали.

Стандарт VESA, который используется на конкретном телевизоре, обычно указывается производителем в руководстве или инструкции по эксплуатации. Иногда эта информация можно найти на коробке телевизора или на сайте производителя. Но если перед вами имеется сам телевизор, то можно просто и быстро узнать ваш стандарт VESA: для этого необходимо найти на задней панели телевизора крепежные отверстия и измерить линейкой или рулеткой расстояния между ними по горизонтали и по вертикали. На фото выше красными кружками отмечен один из вариантов размещения монтажных отверстий.

Если вы приобретаете телевизор и еще не определились с моделью, то для предварительного выбора кронштейна можно ориентироваться на размер экрана телевизора. Однако этот способ не дает стопроцентной уверенности в правильном выборе кронштейна!
К примеру, для самых маленьких экранчиков — от 10 до 22 дюймов наиболее часто применяются стандарты VESA 50х50мм, 75х75мм и 100х100мм.
Телевизоры с диагональю чуть побольше — от 22" до 26" могут иметь стандарты VESA 100х100 и 200х100мм.
Экраны с размерами от 27" до 37" соответствуют стандартам VESA 100х100, 200х100, 200х200мм. И так далее — чем больше экран телевизора, тем большему стандарту VESA соответствуют отверстия для его крепления.

Больше всего проблем с определением стандарта VESA возникает со с относительно старыми жк-телевизорами и плазменными панелями. Из-за большого этих экранов, конструкторам телевизоров приходилось разносить отверстия для монтажа довольно далеко друг от друга. Поэтому нередки случаи, когда плазменные панели с диагональю 37" или 42" имеют монтажные отверстия VESA 400х400мм, когда такие же по размеру современные LED-панели соответствуют стандартам 200×200мм.

Еще большие проблемы при установке возникают для телевизоров, расположение отверстий у которых не соответствует стандартам VESA. Такие модели тв сейчас практически не выпускаются, но среди старых телевизоров они нередки.

Пример нестандартного расположения отверстий показан на фото ниже. На фотографии плазменная панель от компании Panasonic с диагональю 37". Хорошо видно что отверстия для монтажа (закрытые пластиковыми заглушками) находятся на значительном расстоянии друг от друга как по горизонтали, так и по вертикали.

Если вам "повезло" и вы счастливый обладатель старого телевизора с нестандартным расположением крепежных отверстий, не стоит прощаться с надежной установки такого телевизора на стену!

Существуют специальные устройства, которые решат вашу проблему — универсальные настенные кронштейны для телевизора. В основе конструкции такого кронштейна лежит пластина-основание и вертикальные направляющие с большим набором отверстий для монтажа. Вертикальные направляющие могут перемещаться вдоль горизонтально расположенной пластины-основания, что и создает эффект универсальности кронштейна. На фото ниже представлены 2 конструкции универсальных кронштейнов: с функцией наклона и наклонно-поворотный:

Не стоит однако думать, что универсальный кронштейн гарантировано решит проблему подвеса на стену для любого телевизора. К примеру, очень часто возникают проблемы связанные с тем, что посадочная площадка кронштейна перекрывает доступ к разъемам телевизора. При монтаже на очень плоские фиксированные или наклонные кронштейны для телевизора за экраном могут оказаться розетки, которые будут мешать установке видеоустройства на стену.

Иногда эта проблема решается установкой специальных высоких (от 1,5см) шайб между телевизором и кронштейном. При этом монтаж должен производится с помощью длинных болтов (обычно и подобные шайбы и болты входят в комплект поставки кронштейна).

Кроме того, встречаются модели телевизоров отверстия на которых очень сильно утоплены относительно задней стенки телевизора. Проблема с установкой на кронштейн в таком случае обычно решается покупкой длинных болтов и, при необходимости, шайб.

Некоторые компании производящие телевизоры (видимо в погоне за дополнительной прибылью от продажи аксессуаров) иногда отходят от стандартов VESA, пытаясь разработать свои собственные системы крепления для экранов. На фото ниже приведен пример такого телевизора, на котором компания-производитель рекомендует использовать в качестве кронштейна подставку со специальным адаптером.

Чрезвычайно редко встречаются устаревшие модели телевизоров, которые не просто не соответствуют стандартам VESA, но могут иметь отверстия для монтажа с торца экрана или вообще их не иметь. Попадаются телевизоры и компьютерные мониторы, которые предполагают монтаж на кронштейн вместе с подставкой (на подставке снизу оказывались отверстия совместимые со стандартами VESA). При этом подставка разворачивается относительно телевизора или монитора в сторону стены и крепится на обычный кронштейн.

Встречаются и совсем уж анекдотичные примеры несовместимости телевизоров с кронштейнами. К примеру, один из устаревших тв, повстречавшихся нашим специалистам имел отверстия в задней пластиковой крышке, но ни в одном из них не было даже намека на присутствие резьбы.

Кронштейны для проекторов в нашем магазине!
Рады сообщить о расширении ассортимента нашего магазина. В наличии появились кронштейны для проекторов от компании Kromax.

Новые модели кронштейнов для телевизоров от компании Tuarex — ULTRA!
Модельный ряд компании Tuarex практически полностью обновился в 2015 году. Мы рады предложить вашему вниманию новинки: надежные и стильные кронштейны Tuarex Ultra!

Кронштейны для микроволновых печей от компании Kromax
Новое предложение от нашего магазина: универсальные настенные кронштейны для свч-печей от компании Kromax.

Полка под телевизор — надежная опора для вашей аппаратуры!
Какие бывают полки под телевизор и для чего они нужны? Чем полка под телевизор отличается от обычных настенных полок?

VESA – это международная организация, которая отвечает за стандартизацию телевизоров жк (LCD) мониторов, плазменных плоских панелей, в том числе и за механические элементы (кронштейны), используемые при установке и креплении телевизоров и мониторов на стены и потолок.

На сегодняшний день более 140 производителей плоских телевизоров поддерживают стандарт VESA.

Что бы правильно выбрать настенное крепление к вашему телевизору вам нужно знать стандарт VESA вашего экрана — это расстояние крепежных отверстий по вертикали и по горизонтали для крепления кронштейна к задней панели телевизора.

Стандарт VESA разделяется по трем основным категориям: VESA MIS-D 50Х50 мм, 75Х75 мм, 100Х100 мм., VESA MIS-E 200Х100 мм, 200Х200 мм, VESA MIS-F от 200Х200 мм. и далее

Что бы узнать стандарт VESA вашего телевизора:

  1. Можно заглянуть в техническое описание телевизора, как правило там пишут, что экран совместим с стандартом VESA и его параметры. (например VESA 100Х200 мм.)
  2. Взять линейку, измерить самостоятельно расстояние по вертикали и по горизонтали от центра крепежных отверстий.

Это и будет стандарт VESA вашего телевизора.

Информация и новости
18.02.2016

Деревянные вешалки для одежды от Мебелик — серия Рилле
Фантазия и творческий подход к конструкции позволили создать дизайнерам уникальные и прочные вешалки из натурального дерева.

25.11.2015
10.11.2015
22.10.2015
07.10.2015
Flat Display Mounting Interface
Медиафайлы на Викискладе

Flat Display Mounting Interface (сокращенно FDMI) — это семейство стандартов консорциума VESA, определяющих физические интерфейсы установки мониторов, телевизоров, и других дисплеев с плоским экраном на стойки и настенные крепления [1] . Стандарты FDMI реализованы в большинстве современных телевизоров и мониторов.

Первый стандарт был представлен в 1997 году и сначала назывался Flat Panel Monitor Physical Mounting Interface (FPMPMI).

Содержание

Классификация [ править | править код ]

Первое VESA-крепление (MIS-D) включало в себя четыре болта, расположенных в форме квадрата со стороной 100 мм. Эта конфигурация до сих пор остаётся наиболее популярной в компьютерных дисплеях. Расположение 75 мм × 75 мм предназначено для дисплеев небольших размеров.

Отверстия для болтов стандарта MIS-D имеют резьбу M4 и обычно 10 мм глубиной. Подходящие болты обычно поставляются с креплением, а не с дисплеем, но также легко доступны в продаже.

В 2006 году FDMI был расширен дополнительными схемами расположения болтов, более подходящими для больших дисплеев.

MIS-D 75 75 мм × 75 мм M4
MIS-D 100 100 мм × 100 мм M4
MIS-E 200 мм × 100 мм M4
MIS-F 200 мм × 200 мм
400 мм × 400 мм
600 мм × 200 мм
600 мм × 400 мм
800 мм × 400 мм
280 мм × 150 мм
M6, M8

Полная идентификация определённого варианта FDMI выглядит примерно как

VESA MIS-D, 100, C VESA MIS-F, 200, 200, 6

  • буква, расположенная после MIS-, определяет используемую часть стандарта, например
  • части B, C, D, E предназначены для дисплеев с плоским экраном диагональю 10—78 см
  • часть F — для дисплеев с плоским экраном диагональю 79—230 см
  • для части D число служит отличительным признаком вариантов с расстоянием между отверстиями 75 мм и 100 мм (75 или 100 соответственно),
  • для части F пара чисел обозначает максимальную высоту и ширину схемы расположения отверстий,
  • для частей B-E последняя буква обозначает расположение крепления по центру (C), сверху (T), снизу (B), слева (L), справа (R), сверху и снизу (T/B) или слева и справа (L/R) на дисплее,
  • для части F последняя цифра отличает крепёжные отверстия стандарта M6 глубиной 10 мм (6) и стандарта M8 глубиной 15 мм (8).
  • Совместимость [ править | править код ]

    Кроме схем расположения крепёжных отверстий, стандарт также определяет положения кабельных разъёмов. Производители FDMI-совместимых устройств могут лицензировать размещение на корпусе устройства шестиугольного логотипа «совместимо с креплениями VESA». [2]

    VGA, VESA и другие стандарты

    Отстортировано:

    по дате публикации

  • Как программировать SVGA без головной боли

    О программировании на ассемблере (assembler - сборщик, англ.) теперь пишут совсем мало. Действительно, поводов для этого, казалось бы, нет. Все, что можно, об этом языке программирования и его применении в самых различных ситуациях уже написано. Остается только изредка переиздавать пухлые тома для новых программистов - любителей самоистязания. Языки высокого уровня могут все или почти все, а вопрос о существенном повышении вычислительной эффективности алгоритмов встает все реже....

    01 января 2004 года

  • Программирование EGA и VGA — комментариев: 3

    После своего появления в конце 1984 года усовершенствованный графический адаптер (EGA) стал стандартом графики для персональных компьютеров IBM. Сегодня к нему присоединился более мощный и сложный стандарт графики - массив видеографики (VGA). Поскольку EGA является наиболее популярной дополнительной платой для миллионов компьютеров PC, XT, AT и совместимых с ними, а VGA представляет собой стандарт для новых серий компьютеров, выполненных на основе микропроцессоров 80286 и 80386, т.е. PS/2, нет необходимости объяснять важность знания этих графических стандартов для всех, кто интересуется программированием на описанных типах персональных компьютеров и желает наиболее полно использовать графические возможности компьютера....

    01 января 2004 года

  • Графический адаптер 8514/a фирмы IBM

    В статье рассматриваются основные особенности нового дисплейного адаптера 8514/A и цветного монитора 8514 фирмы IBM для ПЭВМ. Приводятся результаты тестирования производительности адаптеров 8514/A и VGA, проведенного на моделях 60 и 80 ПЭВМ серии PS/2.

    Автор: Эд Макнирни / 01 января 2004 года

  • Аппаратные возможности VGA

    Графический контроллер является прмежуточным устройством между процессором и видео-памятью. По умолчанию настройки видео-карты прозрачны, но с помощью портов вы можете изменять аппаратное состояние видео-карты.

    01 января 2004 года

  • Vesa 1.2

    Термин \"Super VGA\" используется в этом документе для обозначения графического видеооборудования, включающего в себя все возможности стандартного IBM VGA видеоадаптера плюс некоторые дополнительные.

    01 января 2004 года

  • Vesa 1.2 (Пример)

    Пример работы с графическими режимами VESA 1.2 (Паскаль)

    Автор: mike / 01 января 2004 года

  • VESA 2.0: программируем в защищенном режиме

    актически все прерывания DOS и BIOS предназначены для работы в реальном режиме. Не составляет исключения и сервис VESA. Однако в последнее время все явственнее ощущается тенденция перехода к работе в 32-разрядном защищенном режиме, а программам, работающим с изображением, как правило, необходим объем оперативной памяти, превосходящий размер видеопамяти, который требуется для изображения, последний же может достигать 2, 4, а иногда и 8 Мбайт.

    Автор: С. А. Андрианов / 01 января 2004 года

  • Работа с VESA 2.0 (WATCOM C)

    Пример программы работающей с графическими режимами VESA 2.0. (Watcom C)

    Автор: mike / 01 января 2004 года

  • Графика SVGA. Часть первая: программирование современных видеокарт в реальном и виртуальном режимах — комментариев: 3

    В настоящее время существует достаточно возможностей для создания разнообразных графических приложений на любительском и профессиональном уровне. Однако по-прежнему существует ряд задач, решение которых требует умения работать с видеосистемой на самом низком уровне. К таким задачам, в частности, относится создание драйверов или графических приложений. Разработчики собственных операционных систем и программ также иногда сталкиваются с необходимостью непосредственной работы с регистрами видеокарт. В этой книге кратко рассказывается о способах программирования современных видеоадаптеров. Основной упор сделан на правильном использовании возможностей оборудования, благодаря чему приложение сможет работать на любой видеокарте, т. е. будет переносимым.

    Автор: Есиповский С.Н.

  • Графика SVGA. Часть первая: программирование современных видеокарт в реальном и виртуальном режимах

    В настоящее время существует достаточно возможностей для создания разнообразных графических приложений на любительском и профессиональном уровне. Однако по-прежнему существует ряд задач, решение которых требует умения работать с видеосистемой на самом низком уровне. К таким задачам, в частности, относится создание драйверов или графических приложений. Разработчики собственных операционных систем и программ также иногда сталкиваются с необходимостью непосредственной работы с регистрами видеокарт. В этой книге кратко рассказывается о способах программирования современных видеоадаптеров. Основной упор сделан на правильном использовании возможностей оборудования, благодаря чему приложение сможет работать на любой видеокарте, т.е. будет переносимым. Совместимость видеокарт существовала не всегда. Были времена, когда приложения, работающие на одной видеокарте, не работали или работали медленно на другой. Решением стал стандарт VBE (VESA BIOS EXTENSION). Его окончательная третья версия вышла в 1998-ом году и с тех пор почти не изменялась. Оригинальный документ VESA vbe.pdf можно легко найти в сети интернет. Благодаря стандартизации появилась возможность создавать графические приложения, совместимые со всеми моделями видеокарт, соответствующих стандарту VBE. В первой части книги будет рассказано о программировании видеокарт в реальном и виртуальном режиме. Такие вопросы, как работа с цветом и рисунками, построение геометрических фигур, а так же работа с DAC-регистрами видеокарты рассматриваться не будут. Все это можно легко найти в соответствующей литературе.

    Автор: Есиповский С.Н.

  • Размер крепления vesa в телевизоре: что это такое, стандарты

    Основные технические параметры телевизоров, которые определяют качество изображения и могут быть важны для пользователя –
    диагональ экрана, разрешение экрана, яркость, контрастность, время отклика, угол обзора.
    Обычно эти данные написаны на ценниках в магазинах, в паспортах или рекламных проспектах,
    которые в широком ассортименте можно найти в интернете на все марки и модели телевизоров.

    Размер экрана по диагонали в дюймах производители указывают в модели телевизора, обычно это первые две цифры номера модели.
    Имеется в виду размер, как расстояние, например, от нижнего левого края экрана до правого верхнего.
    Один дюйм равен 2.55 см. Например, 40” это 102 см.

    Разрешение экрана является важным параметром при просмотре передач в высоком качестве HDTV.
    Уже многие спутниковые каналы, в том числе НТВ+ и Триколор, вещают HDTV в стандарте 1080i,
    и большая часть записей видео HD организована в стандарте 1080p, следовательно,
    оптимальным для этих целей на сегодняшний день можно считать разрешение экрана телевизора 1920х1080 (Full HD).
    Для просмотра передач обычного (не цифрового) эфирного телевидения разрешение значения не имеет.
    Подробности можно почитать на страничке разрешения HD и стандарты разложений видеосигнала.

    Время отклика обусловлено инертностью жидких кристаллов
    и может быть заметно в виде тянущихся шлейфов вслед за быстро движущимися объектами изображения.
    В современных ЖК телевизорах этот параметр упоминается всё реже по причине совершенствования технологий,
    которые позволяют динамические искажения свести к минимуму.
    Если в первых моделях ЖК время отклика составляло десятки миллисекунд (мс),
    то в современных ТВ производителям матриц его удалось снизить до единиц мс.
    Принято считать, что при отклике 2-4 мс задержки в изображении для глаз становятся практически незаметны и
    время отклика такого уровня часто вообще не указывают в основных характеристиках телевизора.

    Угол обзора телевизора может быть существенно ограничен устройством жидких кристаллов в матрице дисплея.
    Этот недостаток особо заметен на недорогих ЖК телевизорах малых диагоналей.
    Можно увидеть, как ухудшается качество изображения, если смотреть на экран сверху или снизу (вертикальный угол обзора).
    При просмотре с боков (горизонтальный угол обзора) искажения менее заметны.
    В параметрах обычно указывают горизонтальный угол обзора. Либо оба угла, например,
    170/160 – соответственно горизонтальный и вертикальный углы.

    Яркость современных ЖК телевизоров определяется обычно в пределах 200 – 500 кд/м2 и характеризует
    максимальное свечение белых участков изображения.
    Обусловлена особенностями устройства матрицы и организацией внутренней подсветки дисплея.
    В некоторых телевизорах этот параметр можно корректировать в меню регулировкой интенсивности свечения ламп подсветки,
    что может быть актуально для возможности просмотра днём при прямом попадании солнечных лучей.

    Контрастность, как соотношение белого и чёрного цвета, казалось бы, оценивать просто – чем больше, тем лучше.
    Но, данный параметр не всегда может являться объективным, потому как в настоящее время нет единого стандарта измерения контрастности,
    а заявленные производителями многотысячные соотношения часто вызывают недоверие.
    Кроме того, реальная контрастность изображения зависит от установки в меню
    соответствующих пользовательских настроек (яркость, контрастность).
    Контрастность в ЖК телевизорах технически характеризует способность жидких кристаллов в матрице качественно перекрывать прохождение светового потока.
    Визуально и несколько субъективно это качество можно оценить следующим образом:
    при нулевых значениях настроек яркости и контрастности свечение экрана в идеале должно быть минимальным, близким к чёрному цвету.
    Во многих современных моделях реализовано динамическое управление контрастностью.
    Тогда в параметре указывают, например, MEGA DCR (Dynamic Contrast Ratio).
    В большинстве вариантов эта функция осуществляет автоматическое изменение яркости подсветки в зависимости от яркости сюжета.

    Телевизор, висящий на стене, хорошо вписывается в любой интерьер и не занимает лишнего места. Но часто бывает, что подходящими для размещения или свободными оказываются только гипсокартонные стены, которые из-за мягкости гипса недостаточно крепко держат элементы крепежа. Однако опытные строители, работавшие с ГКЛ, знают, что при правильно подобранном креплении такая стена может свободно выдержать до 50 кг веса.

    Конечно, самым оптимальным вариантом станет определение места расположения телевизора до проведения отделочных работ. Тогда можно заранее сделать усиление несущей металлоконструкции, и вопрос о том, как повесить телевизор на гипсокартон, отпадет сам собой. Но чаще всего покупка технического оснащения начинается после завершения ремонта, поэтому габариты и вес техники заранее неизвестны.

    Гипсокартонные конструкции могут дать трещину, только если используемый крепеж не способен правильно распределить давление на максимально возможную площадь. Поэтому в качестве крепежа для них используют следующие виды дюбелей:

    Эти изделия разработаны специально для пустотелых конструкций из гипсокартона и способны расширяться внутри них. Использовать их можно только один раз. Повторное использование снизит надежность крепежа, и он не сможет выдержать нагрузки.

    Как смотреть DVB-C

    Почти все современные модели телевизоров поддерживают стандарт DVB-C.  В них есть разъем CI/PCMCIA для подключения САМ-модуля (устройства, поддерживающего нужную кодировку в зависимости от того, какое оборудование установлено у оператора). В разъем вставляется модуль и карта доступа. Модуль нужно приобрести у того оператора, к которому хотите подключиться.

    Если ваш телевизор не поддерживает стандарт DVB-С, то понадобится тюнер. Сегодня существует большой выбор таких устройств, в том числе с поддержкой как аналогового сигнала, так и стандарта DVB-С.

    Просматривать каналы стандарта DVB-С можно и на компьютере. Для этого нужен TB-тюнер и картридер.

    Приемник может обеспечить полноценное подключение цифрового телевидения в обычной городской квартире. При этом стоимость платной подписки небольшая, а количество каналов и качество контента никаких нареканий не вызывают.

    Декодер с технологией DVB-С будет интересен, в первую очередь, тем людям, у которых дома уже есть подключение к кабельному телевидению, но работает оно только в аналоговом формате. Приемник стандарта DVB-С сможет перевести его в цифровой вид, предоставив сигнал на Ваш телевизор самого высокого качества.

    Нередко провайдеры сами предлагают купить у них декодер с большой скидкой. При этом в качестве бонуса предлагается подключение силами специалистов от фирмы.

    Необходимо иметь в виду, что приставка стандарта DVB-С не может быть совместима с другими форматами трансляции сигнала. Эта модель декодера разрабатывалась исключительно для подключения телевизора к кабельному телевидению. Устройство распознает только тот сигнал, который поступает с кабеля в специальный разъем на задней панели. Прибор подключается к кабелю напрямую, после чего по второму соединению передает измененный сигнал на телевизор для воспроизведения.

    Если Вы хотите установить приемник стандарта DVB-С, то необходимо будет просить оператора перевести Вас на цифровые тарифы.

    Для подключения к приставке некоторые модели телевизоров имеют специальный разъем и собственный модуль для декодирования. Здесь не требуется специальное средство для расшифровки. Нужно только приобрести у оператора специальную карту и вставить ее в разъем.

    В среднем один тюнер стандарта DVB-С показывает около 100-150 каналов. Эти устройства не могут увеличивать количество ресурсов на тех 7-10 частотах, которые имеются, поэтому при настройке можно будет найти только то количество каналов, которое предоставит провайдер.

    Если кабель вставлен в разъем и декодер подключен к телевизору, то настроить будет совсем не сложно.

    Настройка

    • В меню прибора нужно найти настройку каналов. В разных моделях устройств этот пункт может называться по-разному.
    • Найти автоматический поиск и запустить его. Прибор сам найдет все каналы, которые в принципе доступны.

    Болты для крепления телевизоров Samsung

    Из-за особенностей конструкции стандартные болты для крепления телевизоров Самсунг к кронштейну не подходят. Прежде всего, речь идет о сериях K, KU и MU.  Задняя панель телевизоров этих серий скошена, поэтому приходится подбирать нестандартные винты.

    Большая часть моделей фиксирующих систем комплектуется винтами длиной до 30 мм, в то время как для монтажа Samsung требуются болты длиной 43-45 мм. Это значит, что крепежные элементы, которые идут в комплекте, нужно будет заменить на более длинные болты, приобретя 4 дополнительных метиза.

    По следующей ниже таблице можно определить диаметр и длину болтов для крепления к кронштейну телевизоров Samsung 5 серии, а также серий K, Ku, Mu, Q7f.

    Диагональ, дюйм VESA, мм Диаметр, мм  Длина, мм

    5 серия

    32 100×100 М4 43-45
    40-49 200×200 М8
    55 400×400 М8

    K

    40 — 49 200×200 М8 43-45
    55 400×400

    KU

    40 200×200 М8 43-45
    49 — 65 400×400

    MU

    49 — 75 400×400 М8 43-45
    82 600×400

    Q7f

    49 — 75 400×400 М8 43-45

    Из таблицы понятно, что, например, для крепления телевизора Samsung с диагональю 32” нужны болты М4 длиной 43-45 мм.

    При покупке кронштейна для телевизора возникают сложности с подбором по параметрам VESA, а также с выбором необходимых болтов. Чтобы приобрести подходящую систему фиксации и крепежные элементы, необходимо разобраться в рекомендациях, которые даны в инструкции к телевизионной панели, либо следует воспользоваться таблицей, где представлены нужные размерности.

    Предыдущая запись Индукционный нагреватель болтов
    Следующая запись Болт и винт: в чем разница

    Самые популярные приложения Smart TV

    Smart TV позволяет использовать приложения, иногда близкие к тем, которые установлены на мобильных телефонах.

    Наиболее часто встречаются:

    • Smart Hub – приложение устанавливается в продуктах Samsung; обеспечивает, в частности, рекомендациями по телепередачам
    • Social TV – приложение позволяет комментировать и наблюдать за комментариями, написанными знакомыми и друзьями на Facebook или Twitter относительно просматриваемой программы.
    • Приложения, отвечающие за связь с социальными сетями, в частности, YouTube, Facebook, Twitter
    • Региональные приложение, связывающие умный телевизор с местными поставщиками услуг трансляции видео

    Маркировка старых телевизоров LG 2011-2017

    2020

    В 2020 году расширение линейки телевизоров  8K, новые процессоры третьего поколения, расширение линейки телевизоров NanoCell. LG с 2020 года расширяет количество моделей серии премиум OLED и NanoCell.

    2019

    В 2019 году телевизоры LG получают следующие усовершенствования, подключение к Alexa и Google Assistant не только в топовых моделях но  и среднего класса. LG выпускает OLED телевизор с разрешением 8K и телевизор у которого экран сворачивается в рулон. Также LG в OLED и S серию, будет устанавливать новый процессор Alpha 9 второго поколения

    Хотя особо на это не стоит обращать внимание процессоры в телевизорах намного слабее процессоров в современных телефонах, поэтому производители телевизоров не указывают какой процессор взят за основу для изготовления процессора в телевизор

    2018 год

    В 2018 году немного изменена маркировка телевизоров  LG. Изменение связано с унификацией телевизоров, а именно приведение к одинаковой маркировке OLED и LED телевизоров.

    В 2018 году немного изменена маркировка, она будет одинаковая для всех телевизоров независимо от региона. В связи с этим добавлено три буквы в маркировку (PUA, PLA, PLB, WNA) и они будут обозначать регион для которого выпущен телевизор, тип тюнера и изменение элементов дизайна, например подставки.

    Во втором полугодии 2018 года поступили в продажу телевизоры не только с обозначением PUA, а также SLC, телевизоры с обозначением S предлагаются в Великобритании и Сингапуре, AUA в США,  по заявлению LG это аналогичные модели телевизоров.

    Следующим изменением от LG, стала разработка нового поколения искусственного интеллекта TV w/ AI ThinQ и возможности подключения телевизора к этому сервису. Это позволит управлять различными устройствами в доме,  например через пульт дистанционного управления или по Интернет.

    Также можно отметить внедрение поддержки стандартов вещания поддерживающих 4K,  в Корее телевизоры имеют тюнер UHD стандарта ATSC 3.0. В Японии планируется начать спутниковое вещание стандарта 4K и 8K для этого разработан новый стандарт BS 110.

    2017 год

    LG продолжает позиционировать OLED  телевизоры как отдельную линейку продуктов со своей маркировкой, в маркировке OLED телевизоров 6 поменялась на 7 (год разработки модели или поступления в продажу). Также введено в обиход термин SUPER UHD TV, так теперь называются модели телевизоров с улучшенными экранами Nano CELL.

    2016 год

    В 2016 году телевизоры получили букву H обозначающая год разработки модели, часть телевизоров называют Super линейкой телевизоров. Это модели с поддержкой HDR.  Также LG приняли решение OLED телевизорам присвоить новую маркировку которая говорила бы покупателю о том, что он выбирает OLED телевизор. OLED телевизоры маркируются например  OLED65B6V,

    OLED — обозначение типа матрицы вынесено в начало обозначения

    • 65 — размер матрицы экрана
    • В — дизайн
    • 6 — год разработки модели 2016
    • V — тип установленных тюнеров, V— DVB T2/C/S2, P — ATSC, ISDB, D — DVB-T/T2 HD/C/S/S2, J — DVB T2/C/S2

    2015 год

    • EG — OLED 4К телевизор с выгнутым экраном и экраном с 4 цветной матрицей.
    • EF — OLED 4K телевизор с плоским OLED экраном
    • UF — телевизор с 4К разрешением но плоский.
    • LF — телевизор с разрешение Full HD

     2014 год

    Если телевизоры 2013 года с функцией 3D и без отличались маркировкой (LN, LA) то в 2014 году, все телевизоры имеют одинаковую буквенную маркировку, а именно букву В, а также букву С для телевизоров с выгнутыми экранами.

    • UB-телевизоры с экранами разрешения 4К UHD.
    • LB -телевизоры с экранами Full HD.
    • UC-такую маркировку получили телевизоры с выгнутыми экранами С-curved
    • EC —телевизоры с OLED экранами.
    • LY — коммерческие телевизоры (для офисов, баров, гостиниц).

    Место крепления монитора для размещения в большой гостиной должно быть наиболее удобным при просмотре телевизионных передач для всех членов семьи, так как в этой комнате обычно проводят всё свободное время. Для того, чтобы определить лучшее место и ответить определённо на вопрос — где же вешать телевизор, нужно собрать членов семьи и совместно определить максимально комфортное место установки экрана.

    При расположении зрителей в просторной гостиной, сидя в креслах или лёжа на диванах, лучшая высота подвеса большого телевизора будет составлять чуть более метра и должна быть определена индивидуально в зависимости от среднего роста членов семьи.

    Стоит учитывать, какие посадочные места у зрителей — одно дело сидеть на удобном диване полулёжа и совсем другое — выпрямившись на жёстком стуле. Но на какой высоте будет лучше размещать монитор? Высота места, где вы планируете повесить экран в зависимости от высоты мест посадки зрителей, вполне может варьироваться от 0,7 метра до 1,35 метра от пола.

    Следует помнить также о том, что при больших размерах вашего зала, устанавливать экран следует на более низком расстоянии от уровня пола. Так вы сможете нивелировать разницу в росте сидящих на креслах и диванах взрослых членов семьи и маленьких детей, в обыкновении играющих на лежащем на полу ковре. Вам скажут спасибо все родные и близкие после удобного и комфортного просмотра любимых телепередач.

    Как повесить телевизор на стену, чтобы они не упал

    На сегодняшний день телевизор стал вполне обыденным предметом. Такая техника есть у каждого дома.

    Более того, часто в квартирах устанавливают несколько телевизоров (например, дополнительный на кухне). Однако данный агрегат имеет весьма большие размеры, и разместить его не так уж просто. Ввиду этого многие выбирают кронштейн для телевизорана стену поворотный выдвижной.

    Установив подобный аппарат на стену, можно существенно сэкономить свободное пространство в помещении. Телевизор не будет мешать передвигаться по дому и при этом будет радовать своей работой. На первый взгляд, монтаж кажется простым.

    Однако еще есть множество нюансов. Как повесить телевизор на стену своими руками? Рассмотрим в нашей сегодняшней статье.

    Изначально нужно выбрать подходящее крепление для телевизора на стену. Оно может быть:

    Фиксированным. Такой инструмент позволяет надежно закрепить телевизор. Однако у данного крепления есть недостаток: оно не является поворотным.

    Также нельзя наклонять подобную конструкцию. Но на рынке этот вариант самый дешевый.Наклонный. Такое крепление для телевизора на стену используется при установке аппарата высоко над уровнем глаз.

    Чтобы просмотр телевизора был комфортным, в конструкции предусмотрен наклонный механизм. Однако влево-вправо такая конструкция не вращается.Наклонно-поворотный. Это самый дорогой, но при этом наиболее удобный вариант среди всех существующих на рынке.

    Кронштейн для телевизора на стену поворотный выдвижной позволяет закрепить устройство где угодно. Это может быть центр стены либо участок под потолком. Благодаря наличию поворотного механизма просматривать телевизор можно из любого места в комнате.

    Вот какие существуют подставки для телевизоров на стену.

    Что лучше выбрать? Специалисты рекомендуют обратить внимание на последний тип. Он наиболее универсальный и практичный

    Стандарт DVB-C

    Для получения доступа к пакету каналов достаточно вставить карточку своего провайдера в тюнер. Стандарт DVB-C основан на кодировании движущихся изображений и звукового сопровождения MPEG-2. Кабельный ресивер стандарта DVB-С может работать только при проводном подключении. Т.е. для установки оборудования необходимо будет вызвать мастера от оператора TB, чтобы он проложил кабель в Вашу квартиру. Это является одним из главных недостатков данного стандарта, т.к. не получится использовать приемник в тех домах, где нет подключения к этому виду телевидения.

    DVB-С2

    Это второе поколение данного стандарта. Здесь используется относительно дешевая возможность модернизации такой сети. Вместо одной несущей используется OFDM. Благодаря этому работа техники становится более гибкой и устойчивой к помехам.

    DVB-S

    Цифровое спутниковое вещание. Сигнал транслируется через спутник, для его приема требуется спутниковая антенна (тарелка) и декодер. Этот вариант вещания считается самым быстрым, надежным и экономичным способом трансляции телевизионного сигнала высокого качества.

    Форматы PAL, NTSC: в чем разница с технической стороны?

    Телевизоры показывают свои изображения по строкам и создают иллюзию движения, отображая их слегка измененными, много раз в секунду. Широковещательный сигнал для черно-белого телевидения просто указывал уровень яркости в каждой точке вдоль линии, поэтому каждый кадр был просто сигналом с информацией о яркости для каждой строки.

    Первоначально телевизоры отображали 30 кадров в секунду (FPS). Однако когда был добавлен цвет к широкоформатному вещанию, черно-белые ТВ не могли отличать информацию о цвете от информации о яркости, поэтому они пытались отобразить цветовой сигнал как часть изображения. В результате оно становилось бессмысленным, и появилась потребность ввести новый ТВ-стандарт.

    Чтобы отобразить цвет без возникновения этой проблемы, для трансляции необходимо было добавить второй сигнал цветности между колебаниями сигнала яркости, который стал бы игнорироваться черно-белыми телевизорами, а цветные устройства стали бы искать его и отображать с помощью адаптера, называемого Colorplexer.

    Поскольку этот дополнительный сигнал был добавлен между каждым обновлением кадра, он увеличил количество времени на их смену, и фактический FPS на дисплее был уменьшен. Поэтому NTSC TV воспроизводит 29,97 кадров в секунду вместо 30.

    В свою очередь, сигнал PAL использует 625 линий, из которых 576 (известные как 576i-сигнал) отображаются в виде видимых линий на телевизоре, тогда как в форматированном сигнале NTSC используется 525 строк, из которых 480 кажутся видимыми (480i). В видео PAL каждая вторая строка имеет фазу изменения цветового сигнала, что приводит к тому, что они выравнивают частоту между линиями.

    Smart TV


    Smart TV – Умный Телевизор. Обязательным условием для данной категории телевизоров является возможность его подключения к сети Интернет посредством связи Wi-Fi или сетевым подключением LAN.
    Навигация по сети может осуществляться с помощью виджетов или браузера.
    Просмотр видеофайлов может производиться онлайн или автономно с помощью программного видеопроигрывателя.
    В современных ТВ имеется возможность подключения веб-камеры и общения в Skype и соц-сетях.
    Управление телевизором может осуществляться пультами, голосом, жестами.
    Реализуется применение операционных систем и более глубокая интеграция c компьютерными технологиями. В настоящее время наиболее популярна в телевизорах ОС Android. Обмен контентом с другими устройствами может производиться встроенными средствами беспроводной связи Miracast (технология Wi-Fi Direct).
    Функциональные возможности Smart TV необходимо уточнять для каждой модели индивидуально.

    Существуют международные стандарты, согласно которым приняты обозначения форм цифрового сигнала, их всего три:

    1. европейский – DVB,
    2. азиатский – ISDB,
    3. американский ATSC.

    1. DVB-T(T2) , обеспечивает прием эфирного ТВ;
    2. DVB-S(S2), принимает спутниковое ТВ;
    3. DVB-C(C2) –кабельное ТВ;
    4. DVB-H(SH) – мобильное ТВ.

    Число 2 обозначает вторую, усовершенствованную модификацию стандарта.

    Для нашей ситуации важен формат DVB- T2, так как по новой схеме вещания именно он выбран в качестве общегосударственного. Его предыдущая версия DVB- T безнадежно устарела и использоваться не будет. Обновленный стандарт отличается высоким уровнем сигнала.

    Надеемся, что наша статья помогла вам разобраться в особенностях цифрового вещания. Удачи!

    Телевизоры 3D

    В настоящее время популярны две технологии передачи объёмного изображения: активная и пассивная.

    Активная, или по другому – затворная, реализована попеременным чередованием изображения на экране для каждого
    глаза в разное время с достаточно высокой скоростью переключения.
    В этом варианте используются затворные очки, которые перекрывают передачу изображения на каждый глаз поочерёдно.
    Покрытие очков выполнено с применением жидких кристаллов, которые управляются синхронно со сменой изображения.
    В пассивной технологии два изображения для каждого глаза передаются одновременно в соседних строках и с разной поляризацией.
    Для просмотра применяются поляризационные очки, линзы которых покрыты плёнкой, способной пропускать свет соответственно своей поляризации.
    Один глаз видит нечётные строки, другой глаз – чётные.
    Предпочтения в выборе той или другой технологии индивидуальны.
    Пассивная более проста и надёжна, но в этом варианте визуально просматривается вдвое меньшее количество строк для каждого глаза, а так же может быть ощутима некоторая потеря в яркости из за наличия поляризационной плёнки на экране.
    Активная точнее реализует стереоэффект, но может ограничивать угол обзора и в
    определённой степени зависит от качества очков и синхронизации их переключения через ИК-порт.
    Есть мнение, что при длительном просмотре могут “уставать” глаза от работы затворных очков.

    Популярность и спрос на 3D-телевизоры с годами несколько падает. Возможно, эти технологии вносят определённые неудобства и некий дискомфорт для зрения, что для пользователей более актуально, нежели эффект от просмотра.

    Спасибо за внимание!

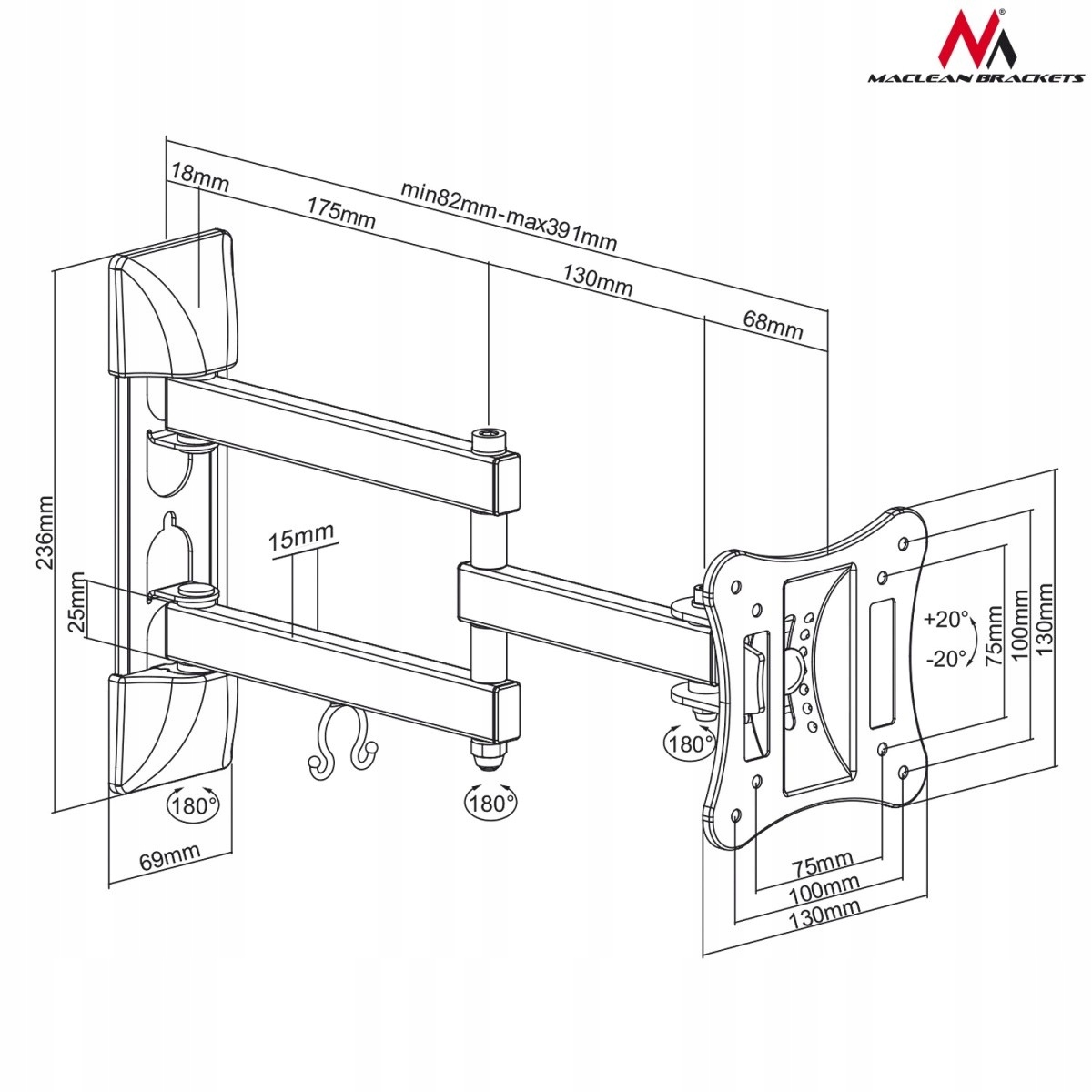

    Основным критерием выбора крепежной системы является расстояние между отверстиями на задней панели ТВ (этот стандарт известен под названием VESA) и тип используемых для фиксации болтов.

    Стандарт VESA

    Для крепления большинства телевизионных панелей используются стандартные крепежные элементы и кронштейны. Различают три вида систем по типу фиксации:

    • Фиксированные – панель закрепляется неподвижно. Ее нельзя повернуть или наклонить.
    • Наклонные – дают возможность наклонять экран вниз или направлять под небольшим углом вверх.
    • Наклонно-поворотные – можно не только изменять угол положения экрана, но и поворачивать его в стороны.

    По месту фиксации выделяют настольные, напольные, настенные разновидности. Особым типом кронштейнов являются потолочные системы. Они позволяют закрепить телевизор в центре помещения и вращать экран на 360 градусов.

    Типы систем универсальны и подходят практически для всех моделей техники, поскольку более 150 производителей придерживаются заданных стандартов. А если все-таки приобретена модель с нестандартным креплением, можно купить переходник.

    Стандарты VESA:

    • 200×200;
    • 300×300;
    • 400×400;
    • 600×400;
    • 800×400, а также их комбинации.

    Производители связывают параметры VESA с диагональю ТВ, хотя прямой связи между этими характеристиками нет. В частности считается, что для панелей с диагональю до 22,9’’ нужен кронштейн 75×75 или 100×100 мм; для диагонали от 23’’ до 30,9’’ – 200×100 или 200×200 мм; для телевизора с диагональю от 31 до 90’’ – 400×200, 600×400 или 800×400 мм.

    Первое число обозначает расстояние между отверстиями по горизонтали, выраженное в миллиметрах, второе – по вертикали. Поэтому, чтобы определить стандарт VESA, достаточно выполнить измерения рулеткой. Если измерить расстояния по какой-либо причине невозможно, нужные параметры указываются в инструкции к ТВ, в печатной или электронной версии. Имейте в виду, что в описании на сайте магазина этот параметр часто указан неверно.

    Эксперты рекомендуют приобретать систему фиксации с большим расстоянием между отверстиями, чем необходимо. Например, на крепежную пластину с креплениями, соответствующими размеру 300×300 мм, можно прикрепить телевизор, рассчитанный на крепление 200×200 мм или 100×100 мм. Но зафиксировать технику на кронштейн с меньшими размерами не представляется возможным.

    Если у вас в наличии телевизор с плоским экраном и диагональю 32 или 42 дюйма, необходимо подготовить такие материалы:

    Размеры не принципиальны – главное, чтобы отверстия совпадали на уголке и корпусе телевизора.

    Итак, приступаем к работе. Нам необходимо выполнить два отверстия при помощи дрели для крепления к ТВ и по одному в верхней части (для спицы). Готовые детали нужно прикрепить к корпусу телевизора на винтах М4.

    Остальная пара устанавливается на поверхности стены. Но предварительно нужно на креплении проделать два отверстия.

    Все проделанные отверстия располагаются строго напротив друг друга

    Это важно, поскольку при несоблюдении этих требований возможен перекос экрана после установки его на стену. Исправить это уже будет невозможно, поскольку крепление неповоротное

    Обратите внимание, что расстояние между уголками должно быть немного меньше, нежели между такими же деталями на телевизоре. Выполняя монтаж агрегата на стену, нужно использовать строительный уровень

    Он позволит осуществить точное расположение элементов по горизонтали.

    На следующем этапе можно вешать телевизор. Для этого поднимаем его, совмещаем крепления и вставляем велосипедную спицу.

    При отсутствии таковой можно использовать длинный гвоздь со шляпкой. Если это тяжелый телевизор, рекомендуется использовать шиферные гвоздис длиной не менее десяти сантиметров. На этом этапе монтаж телевизора на стену успешно закончен.

    Стоит отметить, что для крепления элементов на стене можно использовать обычные пластиковые дюбели

    Однако важно, чтобы они выдержали вес всей конструкции

    3 уровня DisplayHDR

    Разработанный компанией VESA метод включает в себя три уровня.DisplayHDR 400 — базовый уровень.DisplayHDR 600 — mid-range (средний уровень).DisplayHDR 1000 — high-end (высокий уровень).

    Если разобраться, то первые два уровня не могут претендовать на полноценную сертификацию HDR. Чтобы, к примеру, достичь первого уровня DisplayHDR 400, достаточно, чтобы дисплей монитора имел покрытие цветового пространства BT.709 всего на 95 процентов. Такие же результаты достигались, когда господство было у формата HD. Остальным уровням HDR присуще покрытие цветового пространства, как минимум DCI-P3.

    Вторым мерилом является контрастность, минимальный уровень которой должен составлять 955: 1. Этот уровень VESA считает намного выше, чем у первых двух уровней. Уровень «DisplayHDR 1000» ближе к отметке, но мониторы с низким уровнем черного до 0,10 нит должны вызывать сомнение в полноценном HDR.

    В своей речи Роланд Вустер, являющийся председателем VESA по сертификации DisplayHDR, объяснил три причины, по которым сертификация DisplayHDR была начата именно с порога 400 нит. Причина, которая была названа под номером один — факт, что подавляющее большинство SDR телевизоров имеют яркость в половину меньше, чем 400 кд / м2. Вторая причина касалась битовой глубины. Компания считает, что только, как минимум, 6-битные дисплеи могут «пересекать пространство» HDR. В том же большинстве SDR устройств глубина 8 бит достигается путем преобразования 6 бит, и соответственно, является имитацией 8-битной глубины.

    Последним требованием к минимальному порогу (DisplayHDR 400) является поддержка HDR-10. В конечном результате было определено 3 уровня DisplayHDR, начиная от минимального порога и заканчивая полноценной производительностью HDR. В результате при покупке нового монитора потребители смогут просмотреть номер уровня HDR, который теперь имеет величину и будет отражать фактическую производительность.

    Во время тестирования FlatpanelsHD было обнаружено, что формат HDR может идеально воспроизводиться только на LED-панелях с полноматричным локальным затемнением или на OLED-дисплеях, где контроль яркости над каждым пикселем.

    Объяснение стандарта крепления VESA

    Объяснение стандарта монтажа VESA

    All One For All Настенные кронштейны для телевизоров совместимы со стандартом интерфейса VESA. Всегда хотел знать, что это значит и почему это важно? На этой странице вы найдете четкое объяснение.

    Что такое стандарт VESA?

    Стандарт интерфейса VESA определяет расстояние в миллиметрах между четырьмя монтажными отверстиями на задней панели телевизора (расстояние по горизонтали x расстояние по вертикали). VESA - это стандарт, используемый для кронштейнов для телевизоров и систем настенного крепления, адаптированный для большинства производителей телевизоров. Наиболее распространенные размеры VESA - 200 x 200 для телевизоров до 32 дюймов, VESA 400 x 400 для телевизоров до 60 дюймов и VESA 600 x 400 для телевизоров с большим экраном, например 70 или 84 дюймов.

    Используется ли в вашем телевизоре другой размер VESA для монтажных отверстий? Не волнуйтесь, продолжайте читать.

    Где я могу найти свой размер VESA?

    Самый быстрый и простой способ узнать размер вашего телевизора по стандарту VESA - просто измерить его.Вы можете легко найти четыре отверстия на задней панели телевизора. Сначала измерьте расстояние между отверстиями по горизонтали. Во-вторых, измерьте расстояние по вертикали. Теперь вы знаете расстояние по горизонтали и вертикали, и вы сразу знаете размер VESA вашего телевизора.

    Наглядный пример:

    Пример: расстояние по горизонтали составляет 400 миллиметров, а по вертикали - 300 миллиметров. В этой ситуации требуется настенное крепление VESA 400x300.

    Есть ли настенный кронштейн для моего размера VESA?

    100% да! One For All предлагает доступные высококачественные кронштейны для телевизоров любого размера VESA. Изучите все доступные настенные крепления и найдите идеальный кронштейн для телевизора для вашего телевизора и домашней обстановки:

    VESA 75 x 75
    VESA 100 x 100
    VESA 200 x 100
    VESA 200 x 200
    VESA 300 x 200
    VESA 300 x 300
    VESA 400 x 200
    VESA 400 x 300
    VESA 400 x 400
    VESA 600 x 400
    VESA 800 x 600

    Сводка по настенному креплению VESA

    Как вы теперь узнали, VESA - это стандарт, принятый всеми крупными производителями телевизоров.Это расстояние между монтажными отверстиями на задней панели телевизора в миллиметрах. Независимо от того, является ли настенное крепление для телевизора фиксированным, наклонным, поворотным или поворотным, монтажный размер VESA всегда один и тот же: горизонтальное x вертикальное расстояние в мм.

    One For All предлагает полный ассортимент высококачественных кронштейнов для телевизоров, совместимых со стандартом интерфейса VESA. Таким образом, это идеальное решение для телевизоров любого размера или стандарта VESA.

    Стандарты VESA для настенного монтажа | Oeveo

    Что такое крепление VESA?

    VESA (Ассоциация стандартов видеоэлектроники) - это аббревиатура, которую вы, вероятно, видели в отношении крепления телевизоров, компьютерных мониторов и креплений для других продуктов.Другое название VESA - FDMI - Flat Display Mounting Interface. Первый стандарт, первоначально выпущенный в 1997 году, был известен как интерфейс физического монтажа плоских мониторов (FPMPMI) и в настоящее время является одной из шести частей, составляющих текущие стандарты монтажа VESA.

    Монтажный стандарт VESA - это простое решение для монтажа или добавления периферийных устройств к обычной электронике, которая используется в повседневной жизни. До того, как стандарты крепления VESA стали универсальными в отрасли, потребители изо всех сил пытались найти доступное монтажное оборудование, которое должным образом подходило бы к их оборудованию.

    Что такое шаблон VESA?

    Термин «шаблон VESA» относится к заранее определенному расположению четырех отверстий для крепежных винтов, которые появляются на задней панели телевизора или монитора. За прошедшие годы шаблон VESA был изменен, чтобы приспособить его к экранам и мониторам разного размера, поскольку они стали популярными на рынке бытовой электроники.

    Используя предустановленные шаблоны отверстий VESA на дисплеях, вы можете повесить большой телевизор на стену, прикрепить монитор к настольному кронштейну и т. Д.Шаблон VESA - это надежный стандарт монтажного интерфейса (MIS), который дает потребителям спокойствие при вешании дорогой электроники на стену. Давайте рассмотрим некоторые подробности о различных стандартах настенного монтажа VESA и посмотрим, что подойдет вам!

    Руководство по выбору размеров настенного крепления VESA

    Чтобы найти стандарт монтажного интерфейса VESA, соответствующий вашему дисплею, измерьте расстояние по горизонтали и вертикали до крайних отверстий VESA. Измерьте расстояние от центра отверстий и преобразуйте единицы в миллиметры (см. Базовую таблицу преобразования ниже).Первое число должно быть значением по горизонтали, а второе - по вертикали.

    IN 1,97 2,95 3,97 7,87 11,81 15,75
    ММ 50 75 100 200 300 400

    При поиске VESA-совместимых креплений и аксессуаров стандарты будут названы с префиксом FDMI и / или MIS и буквой, связанной с размером.По мере увеличения расстояния между отверстиями поддерживается больший вес. В приведенной ниже таблице указаны действующие стандарты VESA и их атрибуты (FDMI MIS-A открыт для определения размеров в будущем).

    Стандарт VESA Расположение отверстий (мм) Размер экрана Вес дисплея Размер винта
    FDMI MIS-B 50 х 20 4–7,9 дюйма ≤ 4,4 фунта M4 x 6 мм
    FDMI MIS-C 75 х 35 8 дюймов - 11. 9 " ≤ 10 фунтов M4 x 8 мм
    FDMI MIS-D
    75 мм
    75 х 50,
    75 х 75
    12–23,9 дюйма ≤ 17,5 фунтов M4 x 10 мм
    FDMI MIS-D 100 х 50,
    100 х 100
    12–23,9 дюйма ≤ 30,8 фунтов M4 x 10 мм
    FDMI MIS-E 200 х 100 24 "- 30.9 " ≤ 50 фунтов M4 x 10 мм
    FDMI MIS-F
    M6
    200 x 200
    и выше
    ≥ 31 " ≤ 110 фунтов M6 x 8/10 мм
    FDMI MIS-F
    M8
    200 x 200
    и выше
    ≥ 31 " ≤ 250 фунтов M8 x 15 мм

    Настенные крепления VESA для компьютеров

    В Oeveo мы специализируемся на помощи профессионалам, пользователям ПК и геймерам в установке компьютеров и мониторов. Мы предлагаем инновационные решения для надежного крепления вашего компьютера, монитора или того и другого к стене.

    Все наши крепления VESA разработаны и изготовлены в США. Откройте для себя инновационные решения для настенного монтажа VESA, такие как наш WMPM-241, который позволяет вам установить башенный компьютер и монитор в тандеме.

    Универсальное крепление VESA для ПК

    Мы разработали универсальное крепление в соответствии со стандартами VESA, которое позволит вам спрятать компактную компьютерную башню на задней стороне вашего VESA-совместимого монитора.У нас также есть устройство с лотком для блока питания или лишних кабелей.

    UNVM-120 и UNVM-121 имеют структуру отверстий VESA 75x75 мм и 100x100 мм. Это классифицирует их как FDMI MIS-D, лучше всего используемое с компьютерными мониторами среднего размера. Эти универсальные крепления избавят ваш стол и рабочее место от электроники.

    Если у вас есть вопросы о стандартах VESA для настенного монтажа, мы будем рады услышать от вас! Напишите нашей команде по адресу [email protected] com или позвоните нам по телефону 888-416-3836.

    Руководство по

    - Адаптеры VESA | Эргомарт

    ОБЪЯСНЕНИЕ СТАНДАРТОВ VESA MONITOR

    Мониторы с обозначением VESA имеют специальные метрические отверстия под винты в форме квадрата или прямоугольника, используемые большинством производителей компьютерных мониторов и телевизоров. Это обеспечивает совместимость между мониторами и креплениями, которые их поддерживают. VESA - это аббревиатура от Video Electronics Standards Association, которая является руководящим органом, который определяет стандарты и совместимость.

    Этот рисунок отверстий обычно расположен на задней панели монитора.Эти отверстия могут быть квадратными или прямоугольными. Шаблоны определяются поперечными и вертикальными размерами в миллиметрах между центрами отверстий. Например, размер отверстий 75 x 75 мм составляет 75 мм между центрами отверстий шаблона при измерении поперек или вверх и вниз, а не по диагонали. «Из коробки» большинство мониторов имеют прилагаемую подставку или крепление, которое можно снять, чтобы открыть стандартную схему расположения отверстий VESA.

    Резьба, шаг и шаблон VESA определяются размером экрана и весом монитора и состоят из шести диапазонов.Наиболее распространенные размеры мониторов, которые можно найти дома или на рабочем месте, подпадают под три обозначения VESA. Ergomart предлагает монтажные решения следующих категорий:

    VESA MIS D предназначена для мониторов с диагональю экрана от 12 до 22,9 дюймов и весом до 30,8 фунтов. Мониторы VESA MIS D часто имеют размер отверстий 75 x 75 мм или 100 x 100 мм.

    VESA MIS E предназначена для мониторов с размером экрана от 23 до 30,9 дюймов и весом до 50 фунтов.Мониторы, совместимые с VESA MIS E, должны иметь размер отверстий 100 x 200 мм.

    VESA MIS F - это стандарт для мониторов с диагональю экрана от 31 до 90 дюймов и весом до 250 фунтов. Поскольку VESA MIS F охватывает такой широкий диапазон размеров мониторов большого размера, шаблоны отверстий VESA, связанные с этой группой, также различаются по размеру. Обычно размеры отверстий 200 x 200 мм, 200 x 400 мм и 400 x 600 мм являются одними из наиболее распространенных из этой группы.
    75 x 75 мм VESA PATTERN
    Выкройка VESA, 100 x 100 мм
    Выкройка VESA, 100 x 200 мм

    КАКИЕ ИЗМЕРЕНИЯ В ДЮЙМАХ?

    Размеры пластины VESA обычно указываются в миллиметрах.Эти измерения являются отраслевыми стандартами. Вы можете измерить расстояние между отверстиями для винтов на задней панели монитора, чтобы определить схему расположения отверстий VESA. В приведенной ниже таблице для вашего удобства миллиметры преобразуются в дюймы:

    75 миллиметров 2.953 дюймов Около 2 и 15/16 дюйма
    100 миллиметров 3.937 дюймов Около 3 и 15/16 дюйма
    200 миллиметров 7. 874 дюймов Около 7 и 7/8 дюйма
    300 миллиметров 11,811 дюймов Около 11 и 13/16 дюйма
    400 миллиметров 15,748 дюймов Около 15 и 3/4 дюйма
    500 миллиметров 19.685 дюймов Около 19 и 11/16 дюйма
    600 миллиметров 23.622 дюйма Около 23 и 5/8 дюйма

    ПЛАСТИНЫ ERGOMART VESA И ИЗМЕРЕНИЯ

    На веб-сайте Ergomart вы найдете шаблоны отверстий VESA MIS, которые называются просто шаблонами отверстий VESA.

    АДАПТЕР VESA 75 x 75 ММ И 100 x 100 ММ
    АДАПТЕР VESA, 100 x 200 мм
    АДАПТЕР VESA 100 x 200 ММ ДЛЯ ПРИМЕНЕНИЯ С ДВОЙНЫМ НАКЛОНЕНИЕМ
    Эта так называемая «звездная» пластина VESA - наш наиболее часто используемый адаптер VESA. Он подходит для большинства мониторов малого и среднего размера с отверстиями VESA 75 x 75 мм и 100 x 100 мм. Адаптер подходит для механизма наклона, используя внутренние отверстия 1,9 x 1,9 дюйма. Размеры устройства - 4,5 на 4,5 дюйма. Для мониторов с углубленным расположением отверстий VESA может потребоваться дополнительный комплект оборудования VESA Spacer. Этот прямоугольный адаптер VESA 4,5 x 8,93 дюйма служит для крепления монитора большего размера с размером отверстий VESA 100 x 200 мм к наклонному механизму Ergomart с помощью четырех центральных отверстий, которые 1.90 дюймов. Этот прямоугольный адаптер VESA размером 4,5 x 8,43 дюйма предназначен для более тяжелых мониторов. Восемь центральных отверстий на расстоянии 1,9 дюйма друг от друга используются для крепления пластины VESA к сборке с двойной наклонной головкой. Этот адаптер используется в креплении на опоре монитора для тяжелых условий эксплуатации PM80.
    АДАПТЕР VESA 200 x 200 мм
    Это квадратное крепление адаптера VESA предназначено для большого монитора с размером отверстий 200 x 200 мм, 100 x 200 мм или 120 x 180 мм. Размеры центральных отверстий составляют 50 x 50 мм, 75 x 75 мм и 100 x 100 мм, что позволяет соединять этот кронштейн с местом установки с помощью дополнительного стандартного адаптера VESA 75/100.
    РАЗДВИЖНЫЙ АДАПТЕР VESA 75 x 75 ММ
    РАЗДВИЖНЫЙ АДАПТЕР VESA 100 x 100 ММ
    РАЗДВИЖНЫЙ АДАПТЕР VESA 100 x 200 ММ
    Этот адаптер VESA 75 x 75 мм предназначен для крепления к месту установки с помощью единственного отверстия посередине.Его можно установить на другой кронштейн с аналогичным центральным отверстием (например, Ergomart Monolok), и в этом случае эта пластина VESA может облегчить поворот монитора в альбомной или портретной ориентации. Другой вариант - кронштейн со слотом (например, держатель ЦП тонкого клиента Ergomart или задняя панель в кронштейнах монитора / клавиатуры), который позволяет размещать эту выдвижную пластину VESA на любой высоте вдоль этого разъема. Этот адаптер VESA 100 x 100 мм крепится к месту установки с помощью единственного отверстия посередине.Его можно установить на другой кронштейн с центральным отверстием (например, Ergomart Monolok), что позволяет мгновенно регулировать портретную / альбомную ориентацию. Его также можно установить на нужной высоте на кронштейне с вертикальным пазом (например, на задней планке Ergomart, используемой в кронштейнах монитора / клавиатуры, или на держателе ЦП тонкого клиента с монтажными отверстиями или пазами в переднем кронштейне). Этот адаптер VESA размером 100 x 200 мм имеет одно центральное монтажное отверстие, которое можно использовать для установки монитора на другой кронштейн с аналогичным отверстием (например,грамм. Монолок от Ergomart), что позволяет менять ориентацию монитора с книжной на альбомную. Это же центральное отверстие также позволяет установить пластину VESA на кронштейн с прорезью. Его также можно установить на нужной высоте на кронштейне с вертикальным пазом, например, на держателях тонких клиентов Ergomart с прорезями и на задних планках на кронштейнах монитора / клавиатуры. В этой конфигурации монитор можно разместить на любой высоте вдоль доступного гнезда.
    АДАПТЕР VESA 200 x 400 ММ
    На переходной пластине VESA 200 x 400 мм можно разместить несколько отверстий VESA.Он поддерживает расстояние 50 мм для наклонной головки Ergomart и квадрат 75 x 75 мм, 100 x 100 мм, 200 x 200 мм, а также 100 x 200 мм, 120 x 180 мм, 200 x 200 мм, 200 x 300 мм. , Прямоугольные узоры 200 х 400 мм. В некоторых случаях может потребоваться дополнительный адаптер VESA (например, 75 или 100 мм) для соединения пластины VESA 200 x 400 мм с местом установки.
    MSU4X6: ОБРАЗЦЫ VESA ОТ 100 X 300 ММ ДО 400 x 600 ММ
    Пластина MSU4X6 VESA предназначена для крепления к широкому спектру шаблонов VESA от 100 x 300 мм до 400 x 600 мм.На этом изображении показано расстояние между отверстиями и пазами с разобранными горизонтальными и вертикальными компонентами для наглядности. Расположение отверстий на центральной пластине позволяет устанавливать MSU4X6 на наклонные головки или настенные крепления. В большинстве случаев это требует использования переходной пластины VESA меньшего размера (например, 75 x 75 мм, 90 x 90 мм, 100 x 100 мм, 100 x 200 мм, 200 x 200 мм) между наклонной головкой / настенным креплением и MSU4X6.
    MSU4X6: УЗКАЯ КОНФИГУРАЦИЯ

    На изображении выше вертикальные монтажные отверстия монитора обращены внутрь, в одном из двух направлений.Горизонтальные прорези в этих вертикальных кронштейнах совмещены с отверстиями на горизонтальной планке для различных конфигураций.

    MSU4X6: ШИРОКАЯ КОНФИГУРАЦИЯ

    Когда вертикальные планки повернуты наружу, в кронштейне можно разместить более широкие отверстия, которые часто встречаются на задней панели больших ЖК-дисплеев, плазменных мониторов и телевизоров.

    MSU4X6: СОВМЕСТИМЫЕ РАЗМЕРЫ VESA
    100 x 300 мм 100 x 400 мм 100 x 500 мм
    100 x 600 мм 200 x 300 мм 200 x 400 мм
    200 x 500 мм 200 x 600 мм 300 x 300 мм
    300 x 400 мм 300 x 500 мм 300 x 600 мм
    400 x 300 мм 400 x 400 мм 400 x 500 мм
    400 x 600 мм

    Вертикальные монтажные прорези позволяют MSU4X6 вмещать широкий спектр больших схем монтажных отверстий VESA, показанных в таблице выше.Важно отметить, что кронштейн адаптера MSU4X6 VESA сам по себе весит 9 фунтов, и его необходимо учитывать при установке на руки, которые поддерживают только определенный диапазон веса. Например, рука с диапазоном веса для мониторов от 25 до 65 фунтов будет уменьшена до 16–56 фунтов при использовании кронштейна MSU4X6.

    Что такое VESA? - FireFold

    Всякий раз, когда вы начинаете покупать новое бытовое электронное оборудование для своего дома, часто можно встретить широкий спектр различных терминов и сокращений, которые вы иначе могли бы не узнать.Всем известно, что HDTV означает «телевидение высокой четкости», но сколько людей действительно могут разобраться в таких тонкостях, как коэффициент контрастности, кабели HDMI, объемный звук 5.1, 7.1 или 9.1 и многое другое?

    Так обстоит дело с VESA - деталью в характеристиках телевизора, которая, вероятно, будет представлена ​​как «VESA-совместимый» или «VESA-совместимый», или, в некоторых случаях, и то и другое. С одной стороны, это может показаться еще одним запутанным термином, который вам нужно запомнить, чтобы убедиться, что вы покупаете правильное оборудование.С другой стороны, термин на самом деле относительно прост. Он просто разработан для того, чтобы сделать процесс создания идеального домашнего кинотеатра, подходящего для вашей среды, максимально простым и точным, и, как следствие, вам нужно помнить лишь о нескольких быстрых вещах.

    Что на самом деле означает VESA?

    VESA - это аббревиатура от «Ассоциации стандартов видеоэлектроники». Это организация, отвечающая за стандарты компьютеров и других устройств отображения, которая была основана еще в июле 1989 года в Сан-Хосе, Калифорния.

    По сути, это группа людей, которые отвечают за установление стандартов компьютерной графики и за то, как она лучше всего отображается, чтобы предоставить таким потребителям, как вы, качество и удобство, за которые вы фактически платите. Одним из их первых больших шагов в мире бытовой электроники стало создание стандарта дисплеев Super VGA - того, что было разработано как преемник стандарта дисплеев IBM VGA (массив видеографики) того времени. Еще в конце 1980-х - начале 1990-х годов VGA имел максимально возможное разрешение 640 на 480 пикселей.Super VGA, с другой стороны, поддерживает максимальное разрешение графического дисплея 800 на 600 пикселей - увеличение на 56%.

    В мире, где существуют телевизоры 4K и даже дисплеи начального уровня могут иметь разрешение до 3840 на 2160 пикселей, Super VGA может показаться не таким уж большим делом, но вы действительно должны приветствовать VESA за огромный скачок вперед. стандарт представленный в то время.

    За последние несколько лет VESA расширила свою цель, включив стандарты для периферийных видеоустройств и сопутствующих аксессуаров.Именно в этой области в наши дни вы, скорее всего, встретите такие термины, как «VESA-совместимый».

    Что такое шаблон VESA на моем телевизоре?

    Подавляющее большинство телевизоров, компьютерных мониторов и связанных с ними устройств отображения, приобретаемых в наши дни, будут оснащены стандартом VESA, который представляет собой просто набор руководящих принципов измерения, которые вы можете использовать, чтобы максимально упростить процесс монтажа. Да, те же самые телевизоры также будут поставляться со специально разработанными подставками, которые позволят им удобно разместиться на чем-то вроде стола (в случае монитора компьютера) или подставки под телевизор (в случае телевизора).Но с тех пор, как закончилась эра массивных ЭЛТ-телевизоров, а телевизоры все время становятся тоньше и легче, монтаж стал невероятно популярным вариантом практически для всех.

    Стандарт VESA - это просто руководство для производителей оборудования и производителей аксессуаров, которым они должны следовать, чтобы убедиться, что их продукты совместимы друг с другом в этом отношении.

    В результате шаблон VESA является именно таким - шаблоном, который вы можете использовать, чтобы подобрать правильную настройку с правильным креплением, чтобы максимально безопасно и надежно закрепить его на стене.Например, если вы взломаете руководство по эксплуатации телевизора, в нем может быть указано, что он соответствует стандарту VESA с разрешением до 400 на 400. Это набор рекомендаций по измерению, представленных в миллиметрах. Если вы найдете крепление, размер которого НЕ превышает 400 на 400 миллиметров, он должен быть совместим с вашим телевизором.

    Обратите внимание на использование термина «следует», поскольку всегда есть определенные исключения из правил этого типа. Этот уровень универсальности является общим правилом, которому, хотя большинство компаний следует, некоторые нет. Из-за этого вам не всегда гарантируется стопроцентная подгонка. В то же время вам определенно намного лучше, чем без VESA.

    Если вы посмотрите, например, некоторые описания креплений FireFold для телевизоров, то обычно в списке указывается точная схема установки - вместе с соответствующими стандартами, совместимыми с VESA. Это делается для того, чтобы во время покупок вы лучше понимали, какие крепления подходят к вашей конкретной модели телевизора, ПРЕЖДЕ чем разместить заказ.Это никому не принесет никакой пользы, если вы купите крепление, терпеливо ждете, пока оно придет по почте, и достанете из коробки - только ТОГДА обнаружите, что оно не подходит.

    При совершении покупок всегда необходимо принимать во внимание другие факторы, такие как точный размер экрана, с которым вы работаете, и точный вес рассматриваемого телевизора, но в целом совместимость с VESA представляет собой отличную отправную точку.

    Важно отметить, что производители, как правило, обязаны платить за членство в VESA, чтобы «доказать» соответствие своей продукции стандартам, что на протяжении многих лет вызывало немало споров. Компании придется доказать, что ее оборудование совместимо с VESA, прежде чем оно даже появится на рынке. Хотя сами производители, несомненно, хотели бы изменить этот процесс, он определенно помогает потребителям, поэтому мы действительно не можем жаловаться в любом случае.

    Какой размер у крепежных винтов VESA?

    Подавляющее большинство современных плоских дисплеев будут использовать вариант стандарта VESA MIS - либо VESA MIS-D, VESA MIS-E, C, либо VESA MIS-F, C. Эти стандарты в основном относятся к тому, где находятся сами монтажные отверстия. расположен на задней панели монитора.Например, в VESA MIS-D ваш дисплей будет оборудован квадратными отверстиями размером 100 на 100 мм или 75 на 75 мм. VESA MIS-E, C, с другой стороны, использует прямоугольную схему расположения отверстий размером 200 на 100 миллиметров. Конкретный размер рассматриваемого телевизора или монитора обычно определяет, какой из этих вариантов вы выберете.

    Хорошая новость заключается в том, что независимо от того, с каким вариантом стандарта вы на самом деле работаете, все они используют винты M4 для процесса крепления крепления к дисплею.

    В конце концов, очевидно, что множество различных стандартов VESA определенно служат своей цели. Процесс покупки настенного крепления для телевизора проще, чем в противном случае, и вы даже можете сделать заказ через Интернет с полной уверенностью, зная, что ваш телевизор соответствует рекомендациям для конкретного крепления. Хотя это может показаться сложным, на самом деле это довольно просто - то, за что мы всегда можем быть благодарны, когда начинаем процесс обновления наших домашних кинотеатров.

    Что такое VESA? Что нужно знать при установке телевизора - Plug

    Покупка телевизора или монитора с плоским экраном приведет вас к целому ряду технических терминов, таких как OLED, LCD и HDMI.Если вы хотите приобрести новое крепление, важно знать, что такое VESA и как измерить свой размер VESA, чтобы вы могли выбрать подходящее крепление для своего телевизора или монитора.

    Что такое VESA?

    Стандарты VESA (Ассоциация стандартов видеоэлектроники) - это измерения расстояния между монтажными отверстиями на задней панели телевизоров с плоским экраном, мониторов и других плоских дисплеев. Большинство производителей телевизоров и креплений придерживаются этих рекомендаций, чтобы убедиться, что их крепления совместимы с большинством дисплеев.

    Ассоциация стандартов видеоэлектроники - это организация, состоящая из 285 корпоративных членов, которые разрабатывают стандарты для индустрии бытовой электроники. Несмотря на то, что они обеспечивают единообразие, соблюдение стандартов монтажа VESA является добровольным для производителей. В результате, возможно, что у бренда, выпускающего линейку телевизоров, будут как VESA-совместимые модели, так и несовместимые модели.

    Различные классификации VESA

    Наиболее распространенными классификациями являются VESA MIS-D, VESA MIS-E и VESA MIS-F.Каждый стандарт имеет свой шаблон VESA. Шаблоны VESA указывают на то, как четыре отверстия на задней панели дисплея расположены по отношению друг к другу. Производители указывают их с шагом 100 миллиметров.

    Например, стандарт VESA MIS-D означает, что шаблоны монтажных отверстий дисплея имеют горизонтальное и вертикальное расстояние 75 или 100 мм. Таким образом, схема отверстий записывается как 75 × 75 или 100 × 100 мм. С другой стороны, VESA MIS-E может работать с прямоугольными дисплеями размером 200 × 100 мм или квадратными дисплеями с размером 200 × 200 мм.

    Для больших телевизоров VESA MIS-F имеет шесть резьбовых отверстий на задней панели дисплея, расположенных на расстоянии 200 мм друг от друга. В результате возможны различные конфигурации. Например, вы можете установить шаблон VESA как минимум на 400 × 200 мм или до 800 × 400 мм.

    Кроме того, производители также учитывают размер экрана и вес дисплея в соответствии со стандартами VESA. Стандартные крепления MIS-D, например, могут нести максимальный вес 30,8 фунта. С другой стороны, крепления MIS-E могут удерживать устройства весом не более 50 фунтов.и крепления MIS-F могут выдерживать до 250 фунтов.

    Что касается размера экрана, то крепления MIS-D работают с дисплеями от 12 до 22,9 дюймов. Эти измерения производятся по диагонали экрана, от угла к углу. Крепления MIS-E работают с экранами от 23 до 30,9 дюймов. Напротив, крепления MIS-F предназначены для дисплеев размером 31 дюйм или больше.

    Обратите внимание, что максимальные размеры и вес экрана могут отличаться в зависимости от модели креплений. Кроме того, расположение отверстий и максимальный вес во многом определяют совместимость дисплея и крепления.Вы учитываете размер экрана только тогда, когда есть проблемы с пространством, которые влияют на установку дисплея.

    Как измерить размер VESA вашего телевизора

    Чтобы измерить размер вашего телевизора VESA, найдите четыре отверстия с резьбой в середине задней части устройства. Измерьте расстояние по горизонтали и вертикали от центра отверстий. При необходимости преобразуйте измерения.

    Размер VESA вашего телевизора также можно узнать в руководстве пользователя или на веб-сайте производителя. Следуйте инструкциям ниже, чтобы получить размер телевизора VESA.

    1. Отключите телевизор от стены.
    2. Переверните телевизор экраном вниз.
    3. Найдите четыре отверстия с резьбой сзади. Вы найдете их посередине задней панели телевизора.
    4. Измерьте горизонтальное расстояние. Расположите измерительную ленту в центре отверстия. Перетащите ленту в центр соседнего отверстия.
    5. Измерьте вертикальное расстояние.
    6. При необходимости преобразуйте измерения. Чтобы преобразовать дюймы в миллиметры, просто умножьте размер в дюймах на 25,4.
    (Источник изображения: VESA)

    Помните, что стандартные размеры VESA всегда выражаются в виде горизонтального x вертикального расстояния в миллиметрах. Это верно для всех типов настенных креплений для телевизоров, независимо от того, фиксированные они или те, которые можно поворачивать, наклонять или поворачивать.

    Теперь, когда вы лучше знакомы со стандартом VESA, пройдите нашу короткую викторину, чтобы определить, какое крепление для телевизора подходит вам.

    Что вообще такое VESA?

    Готовы повесить новый телевизор с диагональю 55 дюймов, но не уверены, какой размер вам понадобится? Что ж, помимо знания размера и веса вашего телевизора, вам необходимо знать его VESA size .Но что вообще означает VESA? Почему это так важно для тебя? Почему так много производителей указывают эти странные числа - 100x100 - в своих спецификациях? Прочтите, чтобы узнать, почему стандарты VESA так важны при поиске совместимого кронштейна для вашего телевизора!

    VESA-Makin’-Me-Crazy!

    При поиске идеального крепления для телевизора для плоского дисплея вы можете увидеть в списке спецификации, которые выглядят примерно как VESA MIS-F или 200x200 - 600x400.

    Тарабарщина. Вы пропускаете это, не задумываясь, потому что, правда, у кого есть время, чтобы понять это? Это динамично развивающийся мир, и вы быстро меняетесь потребителем, поэтому вы, не задумываясь, идете домой со своим новым креплением для телевизора. Но когда вы начинаете сборку, вы обнаруживаете, что эти отверстия на задней стороне плоской панели не совсем совпадают с отверстиями на креплении. Теперь вы можете начать паниковать, думая: «Ну, может быть, эти числа на коробке имели значение ...»

    Эти отверстия на задней панели вашего плоского дисплея соответствуют стандартам, разработанным Ассоциацией стандартов видеоэлектроники (отсюда и термин VESA), и вся эта тарабарщина, которую вы видели на коробке для крепления телевизора, имеет к этому все отношение.Эти отверстия, иногда называемые FDMI (интерфейс для монтажа плоского дисплея) или MIS (стандарт монтажного интерфейса), соответствуют размерам, которые используют все основные производители телевизоров, такие как Sony, Panasonic и LG, чтобы обеспечить правильное крепление экрана вашего плоского экрана к нему. монтажный кронштейн. Аксессуары для телевизоров распространены как никогда раньше, и инженеры знают, что должен существовать стандарт, позволяющий устройствам взаимодействовать друг с другом. Размеры шаблона VESA - это ориентир, гарантирующий, что ваш плоский дисплей соответствует большинству кронштейнов, представленных на рынке.Существуют даже монтажные адаптеры VESA, которые необходимы перед установкой телевизора, поэтому понимание этой терминологии имеет решающее значение. Давайте разберем эти измерения на простые термины, потому что не каждый инженер.

    Стандарты VESA FDMI

    Чаще всего спецификации VESA FDMI представлены цифрами и будут указаны на коробке или на веб-сайте, на котором вы приобрели. Общие размеры VESA включают 75x75, 100x100, 100x200 и 200x200, но могут достигать 800x800.Цифры FDMI представляют собой буквальные размеры в миллиметрах по вертикали и горизонтали между отверстиями.

    Эти измерения напрямую связаны с размером вашего экрана. Чем меньше экран, тем меньше будут числа. Отверстия разложены так, чтобы равномерно распределять вес.

    С помощью линейки на задней стороне плоской панели измерьте расстояние между верхним левым отверстием и верхним правым отверстием (по горизонтали): это первое число, которое вы увидите в списке. Затем измерьте расстояние между верхним левым отверстием и нижним левым отверстием (по вертикали): это второе число, которое вы увидите в списке. Обязательно измеряйте расстояние до центра каждого отверстия для наиболее точного измерения.

    Некоторые плоские дисплеи будут иметь более четырех отверстий, составляющих более одного квадрата, что дает вам больше монтажных размеров VESA и, следовательно, больше возможностей для согласования с креплением для телевизора.

    Стандарты VESA MIS

    Вместо того, чтобы прямо сказать вам, что такое измерение, некоторые производители заставляют вас работать немного усерднее.В некоторых случаях стандарты VESA-MIS будут перечислены буквами, например MIS-D, MIS-E или MIS-F.

    • Плоские панели с рисунком MIS-D (размер экрана 12–23,9 дюйма) оснащены либо размером отверстий 75x75 мм / 3 дюйма, либо размером отверстий 100x100 мм / 4 дюйма.
    • Дисплеи
    • MIS-E (размер экрана 24–30,9 дюйма) имеют прямоугольную структуру отверстий 200x100 мм.
    • Телевизоры
    • MIS-F (размер экрана больше или равный 31 дюйму) расположены с шагом 200 мм, включая 200x200 мм, 400x200 мм и 600x400 мм.

    Более подробную информацию об этом типе необычного профиля можно найти с помощью быстрого поиска.

    Доберитесь!

    Сортировать крепления по
    Размер VESA

    Теперь, когда вы хорошо разбираетесь в стандартах крепления VESA, вы можете вернуть неправильное крепление и найти адаптер, который действительно подойдет к вашему плоскому дисплею! Рекомендации VESA разработаны для компьютеров, планшетов, ноутбуков, мониторов и телевизоров.

    Кстати ... мы продаем тонны креплений для телевизоров, совместимых с VESA! Просмотрите всю нашу подборку, а затем отсортируйте ее по размеру VESA, который подходит вашему телевизору! У нас огромный выбор настенных и потолочных креплений, напольных шкафов и даже медиацентров с полками!

    О стандарте VESA - ЖК-мониторы Крепление VESA, ЖК-и плазменные экраны

    Возможность установки ЖК-монитора или плазменного монитора от различных производителей становится еще проще, поскольку производители мониторов и монтажных кронштейнов начинают соблюдать обновленный монтажный стандарт VESA 2006 года, стандарт интерфейса для монтажа плоских дисплеев (FDMI). Первоначальный стандарт 1997 года (стандарт физического интерфейса монтажа плоскопанельных мониторов) установил первый «промышленный стандарт» для монтажных пластин и схем отверстий, чтобы обеспечить легкую установку мониторов и кронштейнов от различных производителей в зависимости от размера и веса экранов. Эти стандарты устанавливают прецедент для доступных экранов меньшего и среднего размера. С того времени, однако, произошел рост популярности гораздо больших плазменных и ЖК-экранов, которые не были охвачены опубликованными руководящими принципами 1997 года.С выпуском этого обновленного стандарта крепления производителям плоских панелей размером до 90 дюймов по диагонали были предоставлены обновленные стандарты, которым необходимо следовать, чтобы экраны многих производителей могли быть построены в соответствии со стандартами, легко согласованными с различными производителями монтажных кронштейнов. Варианты крепления монитора на сайте onestopergonomics.com соответствуют требованиям VESA. Ознакомьтесь с нашим широким спектром вариантов и выберите тот, который соответствует вашим требованиям.

    Большинство производителей уже начали следовать оригинальным рекомендациям по креплению VESA для ЖК-мониторов, ЖК-дисплеев и плазменных экранов, от небольших и средних плоских ЖК-дисплеев до больших плазменных телевизоров.Для мониторов, которые не были совместимы с VESA, альтернативные интерфейсные кронштейны часто можно приобрести отдельно, хотя это вызвало дополнительные неудобства и расходы для потребителей. Что касается более крупных плазменных панелей и ЖК-дисплеев, которые были на рынке в последние годы, до тех пор, пока не были опубликованы новые руководящие принципы FDMI, производители кронштейнов для мониторов и потребители находились в аналогичной ситуации, когда им приходилось разрабатывать или находить интерфейсные кронштейны, позволяющие использовать экраны аналогичного размера и веса. многочисленные производители, например, настенные крепления, различные производители кронштейнов.

    Шаблоны отверстий, определенные MIS-F, были разработаны для обеспечения надежной установки для больших плазменных и ЖК-дисплеев с диагональю экрана от 31 до 90 дюймов, но весом не более 250 фунтов. Эти мониторы могут быть изготовлены с утвержденным расположением отверстий с шагом 200 мм, например 400 мм x 200 мм, или 600 мм x 400 мм, или 800 мм x 400 мм, которые основаны на спецификациях VESA. На сайте onestopergonomics.com наши специалисты по продуктам могут подобрать крепление к правильному кронштейну для вашего большого ЖК-дисплея или плазменного дисплея.Просмотрите наш выбор здесь.

    Является ли вес или размер наиболее важными при выборе производителями стандартной схемы расположения отверстий? Согласно сводному организационному документу стандарта (раздел 1.3.7), «... во всех случаях размер области просмотра по диагонали дисплея должен использоваться в качестве основного ориентира для выбора части стандарта, которая будет использоваться для данного дисплея».

    Что делать, если на плоской панели нет видимого рисунка монтажных отверстий? Если ряд монтажных отверстий не виден на задней панели монитора, часто приходится снимать ножку (или подставку / основание), чтобы найти схему отверстий.Однако, если электроника находится в ножке, не удаляйте ее. В этом случае ваш ЖК-дисплей не будет крепиться ни к какому кронштейну. Однако сначала обратитесь к руководству пользователя для получения информации о расположении монтажных отверстий.

    Вам никогда не придется сомневаться в том, что крепление для ЖК-дисплея или плазмы, продаваемое на сайте onestopergonomics.com, соответствует требованиям, необходимым для установки вашего монитора. .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
