1.3. Приложение СПДС

При запуске программы возможен вариант появления следующей ошибки:

Просто закройте данное сообщение. Программа запустится в любом случае. Появляется следующее информационной окно:

Это, так называемая, защита от коммерческого использования программы. При выводе чертежа на печать будет автоматически появляться надпись, что данный чертеж создан в учебной версии продукта.

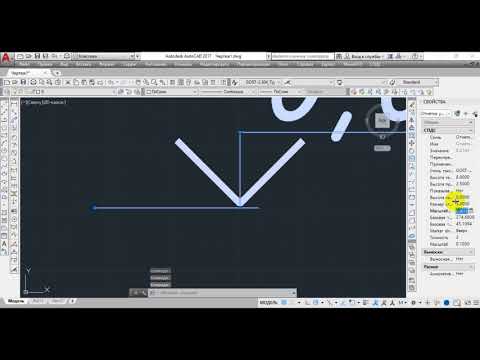

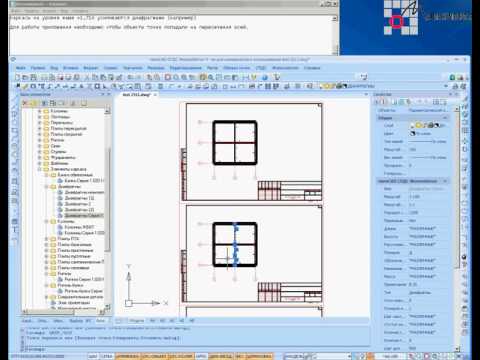

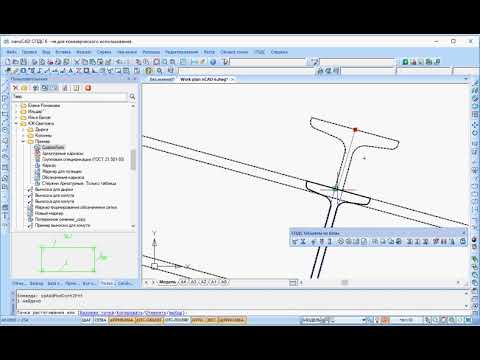

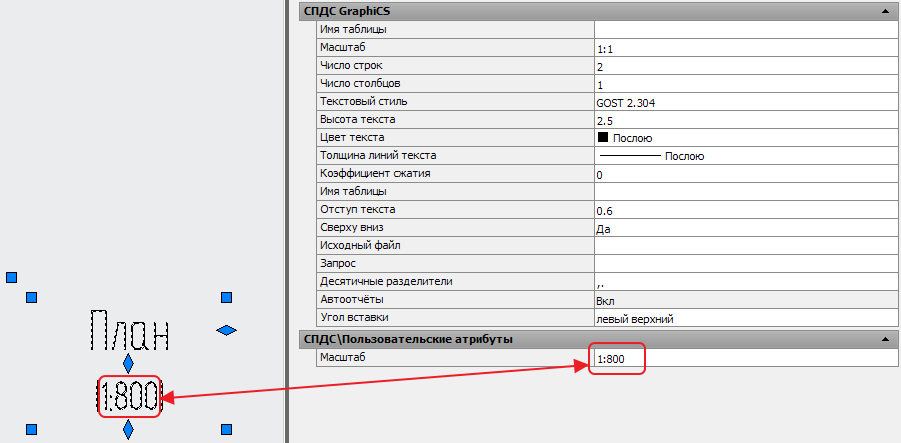

Модуль СПДС, разработанный также компанией Autodesk, предназначен для оформления рабочих чертежей в соответствии с принятыми в России стандартами системы проектной документации для строительства (СПДС). Отсюда и название.

Полный курс по 2D проектированию — http://kurs. autocad-specialist.ru/	32
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

Для установки СПДС модуля необходимо загрузить установочный файл с уже знакомого вам сайта www.autodesk.ru, который должен соответствовать установленной версии программы AutoCAD. Перейдите по ссылке «Продукты» → «Все продукты» → Autodesk СПДС модуль (русский), как показано на рис.

Перейдите по ссылке «Скачать бесплатно».

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	33
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

Дальнейший процесс установки интуитивно понятен, а так же аналогичен скачиванию и установки пробной версии AutoCAD на 30 дней.

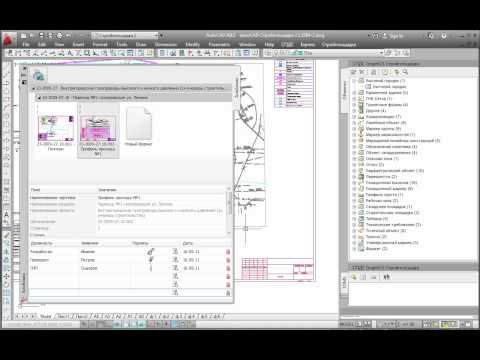

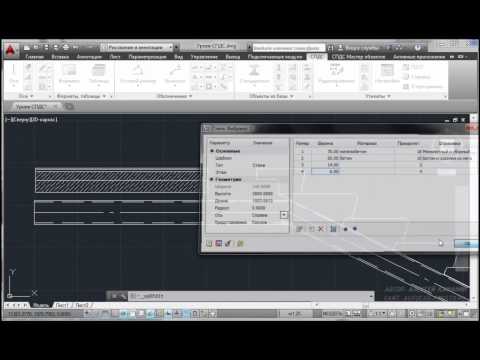

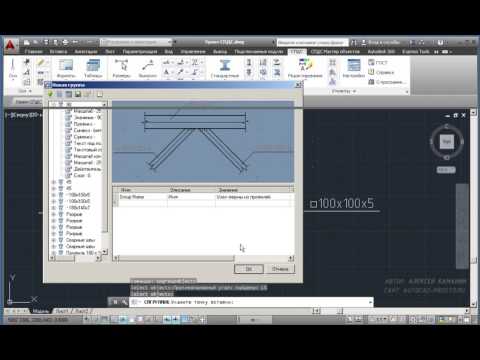

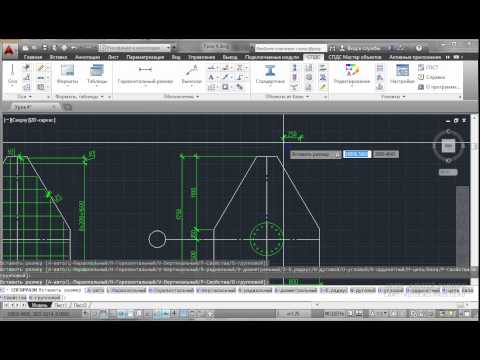

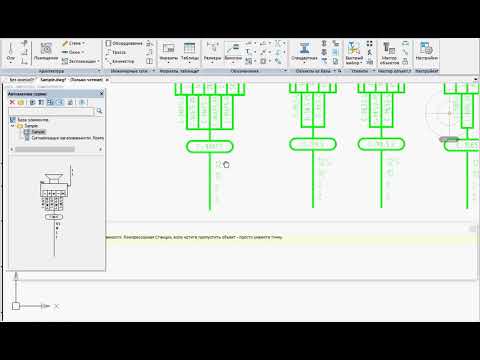

Прежде чем устанавливать СПДС, убедитесь, что AutoCAD на вашем ПК закрыт. После чего запускаем программу установки данного модуля, соглашаемся со всеми требованиями и нажимаем «Далее». После установки следует запустить AutoCAD. На ленте меню появиться новая вкладка «СПДС», на которой собраны панели с инструментами этого модуля. Готово! Можно приступать к работе.

Выводы к разделу 1

1.Официальный сайт Autodesk постоянно обновляется и модернизируется. Поэтому, во время скачивания и установки AutoCAD может отличаться дизайн сайта.

2.Студенческая версия AutoCAD является полнофункциональной программой, которая предназначена для самообучения. Проекты, созданные в студенческой версии, не могут быть использованы в коммерческих или профессиональных целях. Чертежи при выводе на печать помечаются отметкой «Создано в учебной версии».

3.В студенческой версии лицензия дается на 1 год. По истечению срока вам будет предложено либо ее купить, либо удалить программу.

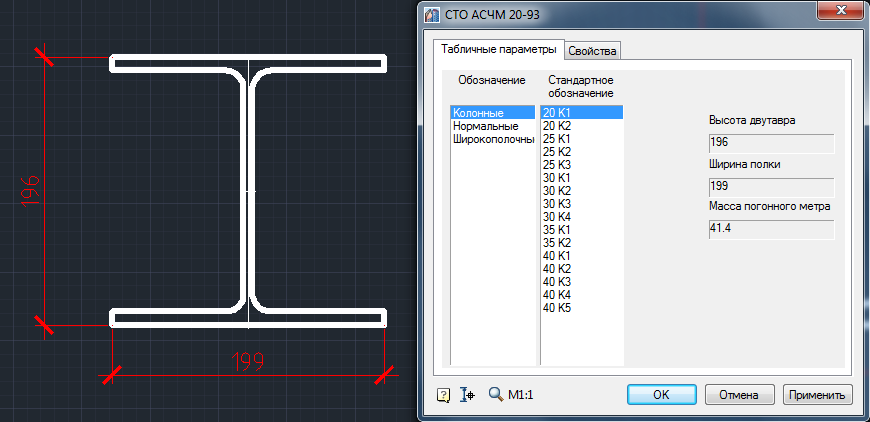

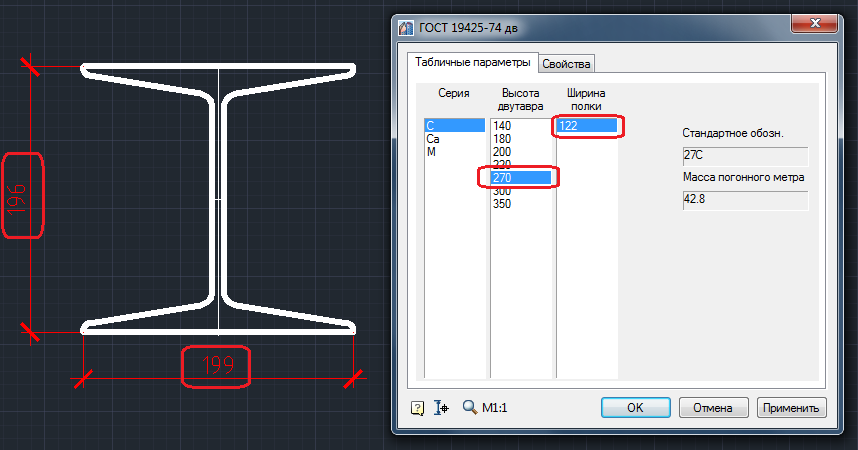

4. Модуль СПДС позволяет частично автоматизировать процесс оформления чертежей, тем самым избавляя вас от многих рутинных операций. Поэтому, настоятельно советуем его установить.

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	34
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

РАЗДЕЛ 2 ОСНОВНЫЕ КОНЦЕПЦИИ СОЗДАНИЯ ПЛАНИРОВОК

На примере 2-хэтажного коттеджа рассмотрим основные концепции создания планировок. Предположим, что постройка планируется для семьи из 4-х человек: родителей и 2-х разнополых детей, которым нужны отдельные комнаты.

Этап I Рассчитать необходимую (достаточную) жилую площадь.

Постройка дома, отвечающего всем запросам, должна начинаться с установления такого базового показателя, как оптимальный размер жилой площади. Минимальная жилая площадь, необходимая человеку, должна нормироваться в зависимости от численного состава семьи. Соответственно, жилая площадь рассчитывается из количества человек, которые будут проживать в этом доме.

Этап II Определить набор помещений на каждом этаже.

Как правило, это стандартный набор помещений и в 90% случаев они повторяются.

К жилым помещениям относятся спальные комнаты и общая комната (столовая), так же может выделяться комната для занятий отдельных членов семьи кабинет. Подсобные помещения передняя, кухня, ванная или душевая, уборная, кладовые, открытые помещениябалконы или лоджии, веранды.

При решении вопроса о количестве спален в одном доме учитывается возрастно-половой состав семьи. Исходя из гигиенических и физиологических позиций, необходимо, чтобы: а) в одной комнате (спальне) размещалось не более двух человек; б) с наступлением полового созревания дети имели отдельную от родителей спальню; в) для мальчиков (старше 14 лет) и для девочек (старше 12 лет) должны быть отдельные спальни.

В связи с этим, в практике проектирования принята следующая примерная схема определения числа спален в квартирах:

квартира из одной комнаты-спальни для одиноких людей, для бездетных супругов, для двух лиц одного пола;

квартира с двумя спальными комнатами для двух и более лиц разного пола, для семьи, состоящей из супругов и детей до 12-14 лет, для супругов, имеющих только мальчиков старше 14 лет и девочек старше 12 лет;

квартира для супругов с детьми мальчиками и девочками старше 14 и 12 лет должна иметь минимум три спальные комнаты;

квартира для семей, в состав которых входят люди старшего поколения, должна иметь дополнительную спальню для них.

Минимальный размер спальни 9-10 м2. Спальня на двух человек должна иметь площадь

12-15 м2.

Комната дневного пребывания (общая комната, столовая) служит местом сбора всех членов семьи для различных домашних занятий. Это самая большая комната в доме, ее средний размер 15-24 м2.

Рабочая комната (кабинет) обычно выделяется в тех случаях, когда кто-либо из членов семьи работник умственного труда. Эту комнату целесообразно располагать вблизи передней. Размеры ее могут быть невелики (10-15 м2).

Кухня это наиболее важное из вспомогательных помещений, имеющее большое гигиеническое и бытовое значение. Основное, а для правильной эксплуатации, единственное назначение кухни приготовление пищи. Отсюда функционально обоснованные размеры кухни должны обеспечить размещение в ней набора санитарно-технического оборудования, холодильника и кухонной мебели, а для этого она должна иметь площадь 8-10 м2. Иногда в практике строительства проектируются кухни-столовые. Тогда эта комната должна имеет большую площадь (12-14 м2).

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	35
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

Передняя (прихожая), с одной стороны, призвана отделять собственно жилые помещения от улицы и лестничной клетки, с другой это своеобразный вестибюль дома, объединяющий ее отдельные помещения. Размеры прихожих могут быть самые разнообразные.

Сан. узел место для санитарных и гигиенических процедур. Ванна и туалет могут быть одним помещением (совмещенный сан. узел) или отдельными. Площадь ванной и душевой комнаты лимитируется размером оборудования, размещаемого в ней (умывальник, ванна нормального типа, ванна укороченного типа «сидячая», душ с поддоном или ножная ванна). Однако при определении размера ванной комнаты имеет значение также тип используемого водонагревателя.

Если нет подвала или цокольного этажа, то на первом этаже должно находится отдельное техническое помещение с отдельным входом (котельная, бойлерная) так положено по строительным нормам и правилам.

Учитывая все вышеперечисленное, предполагаемый набор помещений для среднестатистической семьи из 4-х человек может выглядеть следующим образом:

Предполагаемый набор помещений

1-й этаж	2-этаж
Прихожая, холл, предбанник	Спальня родителей
Кухня, совмещенная со столовой	Две детские комнаты (спальни)
Большая гостиная	Санузел
Санузел	Рабочий кабинет
Комната отдыха или кабинет	Место под коридор
Техническое помещение (бойлерная, котельная)	Два балкона
Лестница на 2-ой этаж	Лестница на 1-й этаж

На рисунке приведен перечень необходимых жилых и подсобных помещений для двухэтажного коттеджа, а также их площади.

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	36
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

Этап III Выбрать расположение помещений на каждом этаже.

После того, как определились с необходимыми помещениями и их площадью, нужно выбрать их месторасположение относительно друг друга. Это является очень важным этапом, т.к. от этого зависит степень комфортность и удобство проживания в доме.

Можно посмотреть в интернете, какие планировки нам предлагаются. Для этого достаточно прописать в поисковике «Планировка домов». Большое разнообразие примеров поможет вам определиться с конечным результатом.

Существует два принципиально разных подхода при расположении помещений в планируемой постройке:

1)От общего к частному когда есть ограниченный контур (зона), в которую необходимо вписать наш дом, т. е. помещения располагаются внутри заранее определенного контура.

2)От частного к общему когда прорисовываются сначала помещения, а в конце формируется контур постройки.

Второй способ более сложный, однако более универсальный. Существует возможность сделать комнаты любой ширины и длины. Но в данном случае, требуется определенный опыт, что бы контур не получился слишком сложный. Фасады должны смотреться адекватно и симпатично. К тому же, могут возникнуть определенные трудности при реализации такого проекта.

В нашем примере будем использовать второй подход: на основе отдельных помещений, квадратуру которых мы определили ранее, у нас образуется контур.

Схематический пример расположения планируемых помещений представлен на рис.

Задание: В любом графическом редакторе или на бумаге нарисуйте контур планируемого помещения т.е. сделайте набросок. Причем, можно найти планировку в интернете, придумать ее самому или же повторить пример, который приводится в данном пособии.

Пользуйтесь следующим правилом: длина помещения не должна быть больше чем ширина в два раза. Например, в нашем случае, гостиная имеет площадь 24 м2. Правильное соотношение длины и ширины 6×4 (м).

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	37
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

Далее следует определиться с капитальными (несущими) стенами.

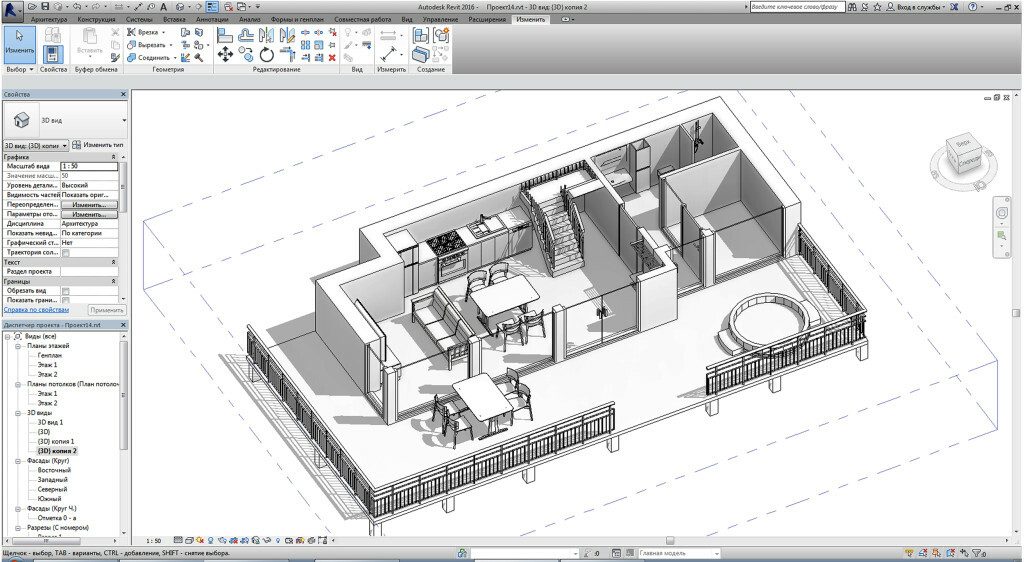

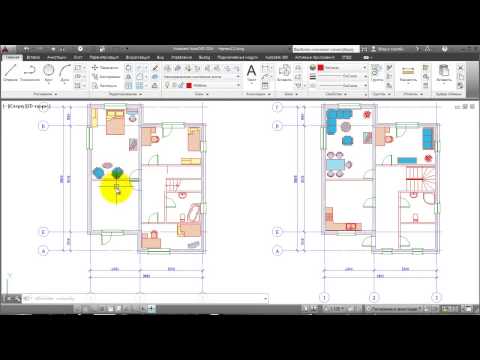

Таким образом, по окончанию планирования можно приступать к реализации проекта в

AutoCAD.

Полный курс по 2D проектированию — http://kurs.autocad-specialist.ru/	38
Курс по 3D моделированию и визуализации в AutoCAD — http://rd.autocad-specialist.ru/

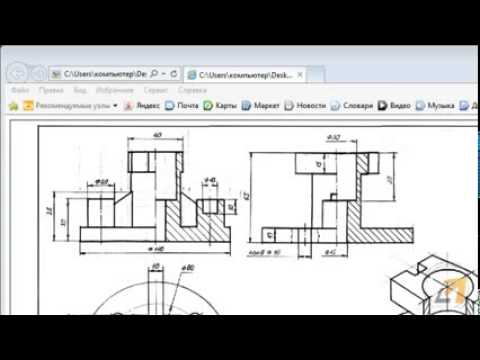

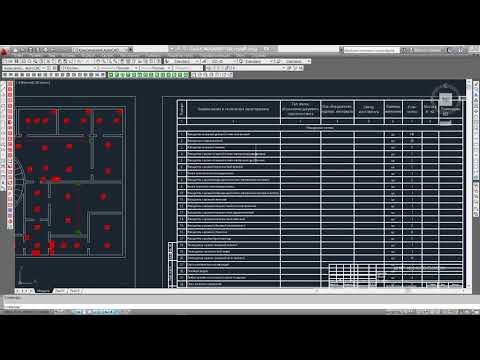

Автокад с нуля.

Предустановки. Темы, которые Алексей Меркулов будет разбирать онлайн

Ликбез по Автокаду

Несколько очень простых советов, которые я даю свежеиспеченным Автокадам, и в которых, как ни странно, многие крутые спецы находят что-то новое

1.Попробуйте все команды Автокада. Перед вами мощный инструмент, а вы не знаете и сотой доли его возможностей. Нужно знать как минимум возможности всех команд, которые есть на экране ненастроенного Автокада. И знать все их варианты. И обязательно попробуйте. Много лишних, но много полезных ускорителей. Использовать 5 примитивных команд и не искать способов ускориться — это вредительство! Особенно, если вы платите по часам…

2.Используйте самые «сложные» команды. В смысле тех, кто делает много работы сразу. Например, не используйте линию для рисования прямоугольника — есть команда Rec, которая уменьшает количество кликов почти в 4 раза.

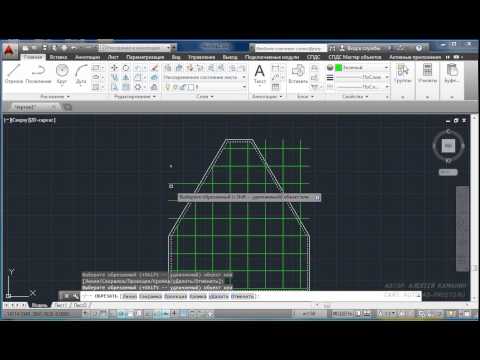

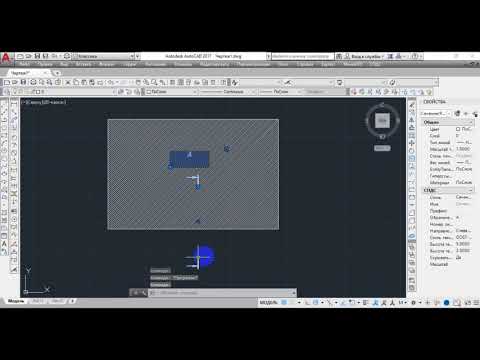

3. Подсветка рамкой. Не нажимайте на каждый объект. Поле слева направо (синее) выберет только то, что находится внутри поля. Рамка справа налево (зеленая) дополнительно выделит все, что пересекается рамкой. Команда отлично работает, когда вам нужно удлинить/обрезать много линий. При этом только обрезанные хвосты должны пересекаться рамкой.

4.Изменять свойства сразу многих объектов. Панель свойств (Ctrl+1) позволяет изменить цвет/слой/стиль и т.д. сразу у многих объектов. Например, на листе с рамкой можно выделить кучу разных объектов, в панели свойств в шапке выбрать только объекты MText. Будут отображены свойства всех текстов внутри фрейма. Теперь вы можете, например, изменить высоту шрифта (свойство Высота текста). Если значение какого-либо свойства написано *VARIES*, это означает, что объекты имеют разное значение этого свойства (разная высота шрифта для текстов). Никто не мешает сделать их одинаковыми.

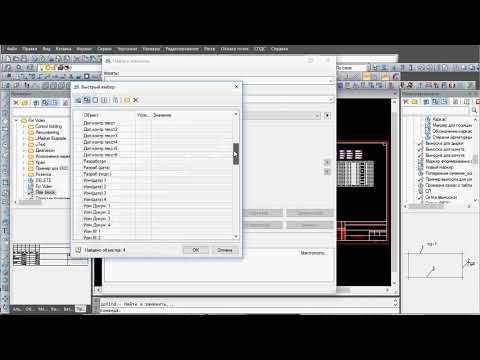

5.Выделите с помощью быстрого выбора. Команда QSelect или соответствующая кнопка

над панелью свойств позволяет выбрать только объекты нужного типа или нужного цвета или из нужного слоя. Вы даже можете выбрать все круги заданного радиуса. Например, чтобы убрать из контуров мешающие размеры, нужно сделать так:

А еще может быть удобно выделить все объекты, похожие на образец (цвет, слой, размер). Для этого можно использовать команду из контекстного меню SelectSimilar или более мощную SelectSame из плагина » «.

6. Используйте клавиатуру. Перед вами 101 кнопка, а вы еще мучаете мышку.

• Пробел — в AutoCAD полностью повторяет функции Enter, но находится прямо под большим пальцем левой руки. Гораздо удобнее
• Пробел — вызывает повторение последней использовавшейся команды. И он завершает любой ввод. Получается, что большая часть работы левой руки заключается в непрерывном забивании щели. Тренироваться!
• Enter — когда AutoCAD запрашивает точку, можно просто нажать Enter и будут вставлены последние координаты последней нарисованной фигуры.
• @ — ленивые современные инженеры уже забыли, что все команды можно вбивать в командную строку. Но иногда нужно указать абсолютные координаты. Для этого их удобнее всего вводить в командной строке. А координаты относительно предыдущей точки вводятся в командную строку с помощью @. Когда вы вводите координаты через поля динамического ввода, AutoCAD сам вставляет @ в командную строку.
• , — запятая позволяет переключаться между полями координат (Dynamic Input) так же как и Tab, но нельзя вводить третью координату Z с табуляцией плоских фигур, а через запятую можно. (Справедливости ради можно упомянуть, что окно для координат Z можно включить раз и навсегда, такая настройка есть)
• Вкладка — помимо прочего, при рисовании линий и других модификациях позволяет переключаться между окнами Динамического ввода и выбирать удобный способ назначения новых размеров.
• Shift+Средняя кнопка (она же колесо) — вращать модель. В отличие от команды Орбита, с помощью этой комбинации вы можете вращать модель во время выполнения команды. Выбранные объекты не сбрасываются. При вращении отображаются только выделенные объекты — удобно для проверки, что выделено все, что нужно и ничего лишнего. В большом чертеже перед вращением обязательно выберите только нужную часть, иначе ждите зависания.
• Shift+RightButton – выделение якоря (см. ниже)
• Ctrl+LeftButton – выделение части объекта. Например, для полилинии будет выбран только «щелкнутый» сегмент, для тела — только одна грань или одно ребро (в зависимости от того, где щелкнуть). Вот как работает редактирование. сплошные тела — выберите деталь с помощью Ctrl и переместите ее туда, куда необходимо.
• Ctrl+F2 — открывает окно сообщения из командной строки
• F3 — включает и выключает все привязки одновременно. Удобно для размещения текстов и рисования сплайнов.
• F8 — включает ортогональные перемещения. Особенно полезно в режиме 2D-каркаса, когда гизмо не работают. Но удобнее включать только в момент ортогональных перемещений и сразу выключать.
• Ctrl+2 — открывает Центр дизайна. С его помощью удобно перетаскивать блоки, листы, слои из других файлов
• Ctrl+8 — калькулятор. Удобнее, чем внешние калькуляторы. можно вставить измеренный размер прямо в калькулятор, а результат расчетов прямо в командную строку AutoCAD
• Ctrl+0 — настоящий профессиональный режим! Нет панелей. Чистый экран для симуляции и командная строка для ввода всех команд с клавиатуры.
• Ctrl+Shift+C — скопировать в буфер обмена с указанной базовой точкой, чтобы потом вставить именно туда, куда нужно.
• Ctrl+Shift+V — Вставить из буфера обмена, чтобы создать безымянный блок. Я не рекомендую его использовать. у блока будет не только непонятное имя и жуткая точка привязки, но и многие команды откажутся с ним работать. Лучше потратить немного больше времени, но сделать блок с понятным названием.
• Ctrl+S — сохранить
• Ctrl+P — напечатать
• Ctrl+N — открыть новый чистый файл
• Ctrl+Tab — перейти к следующему открытому чертежу. А Shift+Ctrl+Tab — предыдущий.
• Ctrl+Enter — перевод строки в многострочных полях или выход из редактирования текста.

При этом стандартные кнопки Windows (работают в любой Windows, начиная с Win7):

• Ctrl+Shift+Esc — менеджер программ. Звоним закрыть зависший автокад 
• Win+L — заблокировать (Lock) компьютер пойти пописать и попить чаю. Все программы продолжают работать, но ни один гном ничего не испортит в компьютере. Для тех, кто в танке, кнопка Win — это кнопка с логотипом Windows между Ctrl и Alt, которую вы никогда раньше не использовали. Некоторые люди предпочитают нажимать Alt + Ctrl + Del, а затем Enter.
• Win+D — показать Рабочий стол — рабочий стол со всеми любимыми ярлыками
• Win+Break — окно с именем и конфигурацией компьютера. Нажмите при обращении за помощью к удаленному сисадмину, а он спросит, как называется ваш компьютер. Перерыв — последняя кнопка в верхнем ряду после функциональных. Она Пауза
• Win+Стрелка влево — Заполнить левую половину текущего монитора текущей программой. То же самое со стрелкой вправо. Что. мы легко помещаем окна для работы с двумя программами сразу.
• Win+Стрелка вверх — Развернуть окно на весь экран. А вниз — поворот.
• Win+1 — Перейти к первой программе, которая видна на панели задач. Если есть фиксированный ярлык для не запущенной программы, она запустится. Аналогично Win+2 и т. д.

7. Запомните короткие команды. Нажимать M быстрее, чем искать Move в контекстном меню и на панелях.

• M — перемещение (Move)
• RO — вращение (Rotate)
• CO — копирование (Copy)
• A — дуга (Arc)
• C — окружность (Circle)
• L — линия (Line)
• O — смещение
• X — взрыв (eXplode)
• T — текст (MText)
• SL — нож (Slice)
• REC — прямоугольник
• BOX — сплошная коробка
• MLD — MultiLeader — выноска

К сожалению, короткие команды работают только в английской версии AutoCAD. Именно поэтому профи не любят русификацию.

8.Посмотрите на командную строку.Профессиональные программы AutoCAD/BrixCAD полностью управляются из командной строки (консоли). На самом деле кнопки не нужны. Там же отображаются все сообщения о работе команд. Можно закрыть консоль, но это испортит всю идею и приравняет AutoCAD к детским программам типа Inventor. В командной строке можно нажать на опции команды, можно ввести абсолютные координаты. Ctrl+F2 откроет отдельное окно для просмотра сообщений и команд командной строки.

9. Настройте системные переменные. Нет необходимости искать настройки в диалоге _Параметры. Все эти и многие-многие другие настройки можно сделать в командной строке через системные переменные. Достаточно ввести начало искомого слова и AutoCAD подскажет, в каких переменных и командах содержится это слово. Если вы ищете помощи на форумах, никто не подскажет, в каком диалоге искать настройки — только через системные переменные. В BrixCAD в диалоге настроек сразу видно, какая переменная отвечает за настройку и где она хранится.

10. Левая рука на колене? Сразу видно — за компом лох! Запрограммируйте все часто вызываемые команды под левую руку. Вся настройка интерфейса осуществляется через команду CUI. В раздел «Сочетания клавиш» добавлены кнопки быстрого доступа. Сохранить\загрузить настройки в файл можно там же на вкладке Transfer.

11. Включите все привязки, кроме «к ближайшим» (Nearest), но выключите их, когда будете расставлять тексты песен. Привязка «к ближайшему» — источнику ошибок — только используем осознанно, вызывая из меню привязок.

12.Выберите нужную привязку с помощью Shift+RightButton. А две основные (конечную точку и центр) вынесите хотя бы на быстрый обед, а лучше сделайте быструю кнопку под левую руку для команд ENDP и CEN. Зачем выбирать, если все привязки уже включены? А то, что в сложном чертеже работают любые привязки, кроме нужной. Особенно в 3D. Большое количество ошибок моделирования связано именно с тем, что сработала неправильная привязка.

13.CEN привязка к центру срабатывает при наведении курсора на дугу, даже если центр находится далеко за пределами экрана. Не пугайтесь, что значок якоря не виден — якорь все равно будет работать.

14.Модель из твердого тела. За исключением редких случаев, когда плоский макет действительно необходим, всегда сразу рисуйте коробку или цилиндр.

15. Если вам все-таки нужно выдавливать плоские контуры — используйте не только старый добрый выдавливание, но и умный пресспул, который не требует замыкания контуров и использует в качестве контуров любые пересечения, в том числе и пересечения трехмерных тел! Иногда этот интеллект мешает — только в этом случае есть смысл использовать extrude. Presspull даже понимает, что круг на поверхности твердого тела — это дырчатая заготовка! То есть для моделирования отверстий можно обойтись без вычитания твердых тел.

16.Модель как скульптор(метод имени Питера Джи):

• Общая идея — нарисовать коробку и отрезать все лишнее, как скульптор отрезает куски камня, чтобы получить скульптуру.
• Преимущество — все внутренние детали прорисовываются сами, не нужно рассчитывать размеры. Выбросьте свой калькулятор.
• Секвенирование:

1. Нарисуйте коробку в габаритах изделия
2. Ножом (срезом) отрежьте внешние детали. Срез имеет опции обрезки параллельно основным плоскостям проекции, достаточно лишь указать точку, через которую будет проходить секущая плоскость. А чтобы задать эту точку, используйте привязку from (смещение), выберите угол детали и задайте направление и величину смещения (толщину срезаемого материала). Всегда сохраняйте обе части разрезанного тела (опция обе)
3. Когда мы отрезали все внешние части, дизайн почти готов. Вы можете скрыть внешние детали (hideobject) и продолжить вырезание оставшегося тела, если вам нужны дополнительные внутренние детали. Что. изделия из плоского листа можно смоделировать за считанные секунды без расчета каких-либо размеров.
4. Криволинейные поверхности сложнее. Здесь помогает команда сдвига поверхности _solidedit f o
5. Чтобы ускорить отслаивание от любой поверхности, используйте команду ASL из плагина вместо slice

17. Используйте Гизмо. Это такие же цветные стрелки, которые появляются на любом объекте, если включен режим рендеринга с затенением (например, реалистичный).

Позволяют начать перемещение объектов по осям без вызова команды Move и без отлова привязок к осям. В то же время в трехмерном пространстве можно быть уверенным, что объект самопроизвольно не прыгнет куда-то в третье измерение. Вы можете нажать на любой якорь в любом месте чертежа — движение все равно будет происходить только по одной оси. Небольшой нюанс: при попытке указать точку привязки в стороне от выбранной оси, автокад дурит, показывая все привязки, кроме нужной. Лечится легко: выберите нужную привязку в меню Shift+Правая кнопка. Как правило, привязка к конечной точке ENDP. Также следует отметить, что Gizmo отлично перетаскивает не только целые объекты, но и их части (поверхности твердых тел управляем нажатием Ctrl). Это позволяет легко сжимать и растягивать множество твердых тел одновременно. Получается, что Gizmo заменяет команду Move на 50%. Исключением являются те случаи, когда необходимо задать конкретную базовую точку, т.е. необходимо переместиться не «на несколько миллиметров», а в конкретную точку на чертеже. Но и в этом случае при желании можно приспособиться к использованию Гизмо, т.к. вы можете легко перетащить точку, из которой нарисованы стрелки гизмо. По умолчанию Gizmo работает в мировой системе координат. Переключение на текущую и объектную системы координат осуществляется в контекстном меню (правая кнопка). Также есть переключатель в режим вращения. К сожалению, Gizmo отключен в режиме 2D-каркаса и в редакторе блоков.

18. Изолировать объекты. Команда ИзолироватьОбъекты позволяет удобно работать со сложной сборкой отдельных деталей. Нет смысла переходить на 2D-кадр — изоляция удобнее и понятнее. Скрытие ненужных объектов приводит к радикальному ускорению черчения в любом «красивом» режиме, снижает количество фатальных сбоев автокада, убирает надоедливые привязки к ненужным теперь частям чертежа. Три связанные команды IsolateObjects, HideObjects и UnIsolateObjects всегда доступны в меню лампочки в правом нижнем углу экрана. И в контекстном меню правой кнопки мыши. Но никто не мешает вытащить их на панели QuickLunch.

19. Заморозить слои. Замораживание слоев лучше, чем их отключение. замораживание отключает видимость блоков, независимо от того, на каких слоях находятся внутренности блока. Замороженные объекты не выделяются кнопкой Ctrl+A (выделить все), не учитываются командой Zoom Extents (масштабировать до отображения всех объектов, короткая команда Z, E). Для тех, кто в танке: выключение слоев — лампочка напротив названия слоя, а заморозка — солнце/снежинка. Ну и конечно все знают, что при желании можно заморозить слои только для текущего видового экрана, а отключение работает везде сразу.

20.Работа с мелким рисунком. При долгой модификации сборки в большом тяжелом чертеже удобнее не просто изолировать сборку, а перенести ее в пустой новый файл. Скопируйте через Ctrl+Shift+C указав удобную базовую точку, создайте новый чертеж Ctrl+Alt+N, вставьте Ctrl+V в 0 систему координат, отредактируйте и скопируйте обратно. Экономия оперативной памяти и небольшой файл чертежа резко повышают стабильность AutoCAD и, как следствие, экономят деньги компании и ваши нервы.

21.Закройте ненужные файлы и программы. Вы ждете, когда AutoCAD научится стабильно работать сразу с семью гигантскими файлами? Вы ждете напрасно. Никогда не научится. И не жалуйтесь сисадмину, что что-то глючит и Автокад крашится — он сам кучу окон открыл, так и жалуйтесь себе. куча открытых программ тоже не добавляет стабильности винде. Возьмите за привычку закрывать все программы, как только они больше не нужны.

22.Измените твердые тела, выбрав их части с помощью CTRL. Например, когда требуется увеличить длину изделия (даже если уже была сделана добавка), можно использовать метод перемещения граней твердых тел.

• Выберите все тела сборки и отключите их историю в свойствах. Когда история включена, большинство команд для изменения тел не работают.
• Разверните сборку, чтобы увидеть ее целиком, и перетащите ее параллельно виду (вдоль экрана)
• Включите режим 2D-каркаса. Это важно.
• Выделите рамкой части, которые нужно будет просто сдвинуть, но не удлинить. Рамка от верхнего левого угла к нижнему правому поможет выделить сразу все детали, попадающие в кадр в целом
• Переместить целые части в новое место
• вы можете включить ортогональность F8
• нажать M (команда перемещения)
• щелкнуть пустое место
• переместить мышь в правильном направлении
• ввести расстояние перемещения
• пробел
• целые части были перемещены, мы работаем с чертежами отдельно
• Снова выберите вытянутую часть сборки с той же рамой. Но теперь зажмите Ctrl. Будут выбраны не тела, а их части — поверхности, ребра, вершины. Также важно захватить с рамой необходимые заливные отверстия. Если не включить режим 2D-каркаса, то будут выбраны не грани, а ребра и внешние отверстия.
• Вызов Переместить еще раз и переместить ребра и скругление в новое положение. Все точно так же, как и для целых твердых тел. Все твердые тела удлинятся, добавка переместится на новое место. Сборка удлиненная. Фактически, одна команда Move выполнила работу по модификации десятков твердых тел. Важно, чтобы в момент перемещения вся сборка находилась на экране. В противном случае возможны глюки.
• Вращение сборки. Проверьте, не произошло ли искажение. AutoCAD иногда искажает части тел, не включенные в выборку.
• Не получилось? Бывает. Откатите изменения и начните заново. Это все же быстрее, чем редактировать каждую деталь по отдельности.

23.Для ускорения выдавливания отверстий используйте команды сверления(DRI) и Gap (GAP) из плагина Drill().

24.Проверить пересечение сплошных тел-команда Interfere. Искать ошибки в модели очень удобно — ведь настоящие детали не могут входить друг в друга. Вам просто нужно взорвать все блоки перед вызовом и проигнорировать запрос на второй массив твердых тел.

25. Рассчитать вес — команда MassProp показывает объем всех выбранных тел с полным учетом всей их геометрии. Объем отображается в кубических миллиметрах. Чтобы перевести в метры, удалите 9 цифр (разделите на миллиард). Затем просто умножьте на среднюю плотность материалов. Для всех кусков дерева (сосна, ДСП, МДФ, фанера) можно грубо считать плотность 800 (кг на кубический метр). BrixCAD показывает эти данные в свойствах, но не забудьте свернуть раздел массы, потому что их подсчет ооочень медленный. Можно использовать плагин — он тоже показывает массу после .

26. Переименовать все — команда «Переименовать» почему-то скрыта от пользователей, но может быть полезна для переименования блоков и всех других именованных объектов в AutoCAD. Плагин содержит панель A>V>C>, в которой легко переименовывать блоки.

27.Оптимизировать контуры – в контурах для ЧПУ и для выдавливания следует избегать разрывов, линий, накладывающихся друг на друга, лишних сегментов. Всю эту оптимизацию делает штатная команда OverKill (русская версия — Clean up). А команда Boundary (Контур) поможет сделать замкнутый контур из разрозненных, пересекающихся линий. Команда (OSL) из плагина справится с этой задачей еще лучше.

28. Вставить из Excel. AutoCAD игнорирует вставку таблиц и их фрагментов из текстовых программ и Excel. Простой привычный Ctrl+V не работает. Однако способ все же есть: воспользоваться командой PasteSpec (Специальная вставка) и в ее опциях — записи AutoCAD (объекты AutoCAD). Эта команда создаст новую таблицу AutoCAD. Из него уже можно копировать ячейки пакетами в другие таблицы AutoCAD. А еще есть плагин (Paste To Table), который позволяет избежать лишних телодвижений, а также позволяет разбивать таблицы на несколько листов (layout)

29. Любая из вышеперечисленных команд работает в русской версии AutoCAD. Кроме коротких команд. И если они не работают, начните команду с символа подчеркивания _ Вы также можете написать параметры команды с символом подчеркивания на английском языке.

Спешу сообщить, что 8 сентября 2015 г. Алексей Меркулова, специалист по проектированию, моделированию и визуализации в AutoCAD, 3Ds Max, Lumion и других программах с 11-летним стажем, проведет бесплатный онлайн-семинар «Ликбез по работаю в AutoCAD» :

Семинар Алексея Меркулова предназначен как для начинающих, так и для опытных дизайнеров. Алексей разберется с самыми насущными проблемами начинающих пользователей AutoCAD.

Количество мест ограничено до 100 человек онлайн. Скорее всего записей не будет. Регистрируйтесь на мероприятие заранее и приходите. Дата проведения семинара «Ликбез по работе в AutoCAD» 8 сентября в 20:00 по московскому времени.

Темы, которые Алексей Меркулов обсудит онлайн:

• С чего начать работу с AutoCAD новичку?
• Какой ноутбук или компьютер подойдет для работы;
• Логика классического дизайна;
• Сквозная логика проектирования;
• Как бесплатно скачать студенческую версию AutoCAD с официального сайта AutoDesk;
• Камни преткновения для начинающих дизайнеров;
• Зачем нам «макет», и зачем нам «лист»;
• Грамотная работа с размерами и текстом;
• Почему, когда пользователь пытается установить масштаб, все символы размера на вкладке листа исчезают?
• Почему объекты не отображаются на листе?
• Отсутствует лента (или вкладка листа). Что делать?
• СПДС-модуль для AutoCAD не работает;
• Как и где скачать СПДС?
• Толщина линии не отображается — что делать?
• И многое другое на бесплатном вебинаре Алексея Меркулова «Обучающая программа для работы в AutoCAD»!

Кстати, автор нарисует новые видеокурсы онлайн: «Использование AutoCAD 100% (версия 2.0)», «Автоматизация и ускорение проектирования в AutoCAD» и «Расчеты и спецификации в AutoCAD». Эти курсы будут опубликованы 15 сентября, подробнее, но вы можете получить их на семинаре бесплатно.

Все подробности на странице регистрации по ссылке выше!

P.S. Несколько слов о том, кто такой Алексей Меркулов.

Автор учебных пособий и видеокурсов по AutoCAD, 3Ds Max, Lumion и др., которые стали настоящими хитами в Интернете и разошлись многотысячными тиражами. Он создатель сайта для проектировщиков, моделистов, проектировщиков, строителей — дипломированный специалист, имеет сертификат от самой компании AutoDesk.

Сам Алексей занимается проектированием и 3D-моделированием более 11 лет своей жизни, в этой теме собаку съел и продолжает совершенствоваться. Преподает AutoCAD более 6 лет. Вы должны пойти к этому учителю для обучения!

Вы видите

Здравствуйте дорогой посетитель!

Предлагаю вам возможность изучить AutoCAD с нуля через серию уроков.

Этот курс предназначен для людей, не знакомых с программой. Поэтому приведу материал очень подробно.

В принципе, все последние версии AutoCAD не очень кардинально отличаются друг от друга. Поэтому если вы научитесь работать в любой из версий AutoCAD, то легко освоите и следующую.

КОМПЬЮТЕРНЫЕ ТРЕБОВАНИЯ.

Перед установкой программы AutoCAD убедитесь, что операционная система Вашего компьютера подходит для установки вашей версии AutoCAD (требования к компьютеру можно прочитать на установочном диске перед загрузкой программы).

ПРОГРАММНЫЙ ИНТЕРФЕЙС.

Желательно, чтобы программа, которую вы будете устанавливать на свой компьютер, была на русском языке. Это облегчит вам его освоение.
После установки программы запустите ее. Программа запускается двойным щелчком левой кнопки мыши по ее криптограмме (так называется иконка любой программы — не только AutoCAD).

Рис. один

Значок может находиться на рабочем столе вашего компьютера. Если ее нет на рабочем столе, то нажмите на кнопку «Пуск» (у вас она расположена в левом нижнем углу экрана), затем нажмите на надпись «Все программы», среди программ найдите слово «Autodesk» , затем следуйте по стрелке AutoCAD…, снова по стрелке — вправо AutoCAD…, кликните по слову «AutoCAD» левой кнопкой мыши и программа запустится.

Для лучшего просмотра картинки щелкните по ней левой кнопкой мыши.

Чтобы значок появился на рабочем столе, проделаем следующее: аналогично тому, как мы запускали AutoCAD — нажимаем на кнопку «Пуск», далее — «Все программы», выбираем «Autodesk», затем AutoCAD и вправо -нажимаем здесь выбираем слово AutoCAD — появляется меню в котором выбираем «Отправить» и следующий шаг — щелкаем левой кнопкой мыши по надписи: «На рабочий стол (создать ярлык)».

Рис. 3

Сразу после запуска программы появляется окно графического редактора, которое выглядит так:

Рис. четыре

После запуска программы настроим внешний вид рабочего окна. Я установлю рабочее пространство Classic AutoCAD.

Сделать это можно так: щелкните по маленькому треугольнику в правом нижнем углу экрана левой кнопкой мыши.

Рис. 5

У нас есть меню:

Рис. 6

Выберите «Классический AutoCAD» и щелкните по нему левой кнопкой мыши.

Можно выбрать «Классический AutoCAD» другим способом:

Рис. 7

Вам нужно последовательно пройти по цепочке: буква «А» в левом верхнем углу окна программы, затем в выпадающем меню выбрать строку «Сервис», затем «Рабочие пространства» и, наконец, «Классический AutoCAD «.

Кстати, хочу обратить ваше внимание на следующее: иногда во время работы происходит сбой командной строки. Вернуть его на место можно, нажав на два слова «Командная строка» (как найти эти два слова — см. рис. 8) или одновременно нажав комбинацию клавиш «Ctrl+9».» на клавиатуре компьютера.

Рис. восемь

Теперь у нас вот такой экран, без ленты, которая занимала много места сверху.

Рис. 9

Убираем палитру инструментов с экрана. сделать это, нажать на крестик (показан на рис.10 стрелкой)

Рис. десятка

Теперь изменим цвет экрана Мне больше нравится Белый цвет Вы, если хотите, задайте цвет по своему вкусу или оставьте цвет экрана черным

Для этого щелкните правой кнопкой мыши в любом месте черного экрана

Появится окно, выберите слово «Настройки», «щелкните» по нему левой кнопкой мыши.

Рис. одиннадцать

Появится окно настроек.

Рис. 12

Нажмите кнопку «Цвета».

Рис. 13

Video letöltése AutoCAD Алексей Меркулов létrehozása „projekt, hogy nyomtasson”

Hogyan hozzunk létre egy első tervezetét az AutoCAD 2 напиг? Hogyan nézzünk 2D AutoCAD RDS egyszerű?

Megtanulnak dolgozni AutoCAD csak 2 nap, és az AutoCAD hozza letre az első projekt a semmiből tud valaki, akkor is, ha abzolút kezdő!

Mielőtt könyv, samouchites származó Алексей Меркулов, amely lepésről lepésre és egyértelmű illusztrációk, és hozza létre semmiből AutoCAD, azt mondják — «az ötlettől a nyomtatni».

De az Ön számára, van két fontos tippeket!

Vélemények hamarosan elérhető lesz honlapunkon.

Alex Merkulov

Több mint 10 veves tapasztalattal rendelkezik az AutoCAD является партнером Autodesk Profesional. Ő alkotta meg saját iskola, tervezés és megjelenítés.

1. § Летайте по телевидению в программе AutoCAD, это модуль SPDS.Urok 1.1. Hogyan válasszuk ki a változat программа? Леке 1.2. Есть ли летельтени на основе AutoCAD (вместе с валтозатом)? Леке 1.3. ASAP alkalmazás. Установка.Раздел 2. Установки.Раздел 2. Felülvizsgálata и Fogalmak letrehozása planirovok.Раздел 3. Első Lépések AutoCAD. Интерфейса.3.1 элемек. Программа célja. Áttekintés программа interfész. 3.2. Létre és mentse a fájlt. 3.2.1. Új fájl létrehozása sablon alapján. 3.2.2. Mentése a létrehozott rajz a számítógépen. 3.3. Hogyan építsünk és szerkesztése grafikus? 3.3.1. Alapelvei építési alapvető geometriai objektumok. 3.3.2. Módszerek szerkesztési tárgyakat. 3.3.3. Tanulás, hogy ellenőrizzék a képernyőn. Pan és масштабирование раджот. 3.3.4. Hogyan lehet biztosítani az adatok pontosságát a rajz? Kötelező ervényű. 3.4. «Слой» vizsgálják ki a koncepciót. Долгозунк и ретегек. 3.4.1. Hogyan működik teremtés és megnevezéséhez rétegeket. 3.4.2. Szabályozza láthatóvá teszi a tárgyakat egy rétegben. 3.4.3. Hogyan kell beállítani a réteg színét és típusát alapértelmezett vonalat? 4. szakasz letrehozása Proeta AutoCAD. Почтовый ящик с перегородком.4.1. Létrehozása rétegek проект. 4.2. Illeszkedő osey.Раздел 5. Munka blokkokat. Létrehozása az ENSZ és dverey.5.1. Készítsen blockdefinícióban. 5.2. Hozzon letre egy dinamikus blokkban «ablak». 5.3. Hogyan kell behelyezni a blokkolási «ablak» аз aktuális rajzba является аз AutoCAD? 5.4. Készítsen blokkok «ajtókat». 5.5. Hogyan hozzunk letre egységeket bútorok és intézkedik a bútorokat a terv? 6. Резьба AutoCAD. Создание padló és sten.6.1. Bevezetés a alapelveit sraffozás objektumot. 6.2. Hogyan kelnek falak és padló AutoCAD? 7. szakasz 8. § és fasady.
