Полилинии в Автокаде. Всё о полилиниях в AutoCAD.
В этом видео мы поговорим о том, как работать с полилиниями в Автокаде.
Из урока Вы узнаете:
– Что такое полилиния в Автокаде;
– Как работать с полилинией в AutoCAD;
– Как преобразовать отрезок в полилинию;
– Как преобразовать сплайн в полилинию в Автокаде;
– Как объединить полилинии в одну;
– Как задать толщину полилинии в AutoCAD.

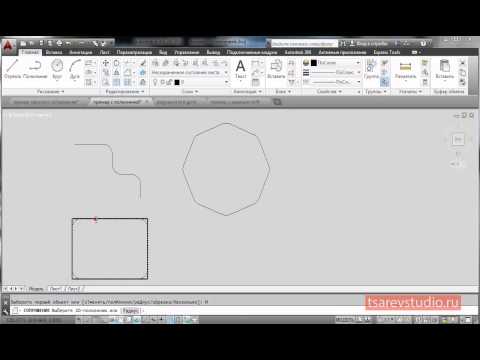

Видео версия урока:Текстовая версия урока:
Привет друзья! Сегодня мы с Вами разберем некоторые аспекты работы с полилиниями в Автокаде!
Но для начала предлагаю воспользоваться справкой Автокада и узнать, что такое “полилиния”!
Итак. Полилиния – это сложный примитив, состоящий из одного или нескольких связанных между собой прямолинейных и дуговых сегментов. Полилиния в Автокаде обрабатывается как единое целое (например, при редактировании или удалении).

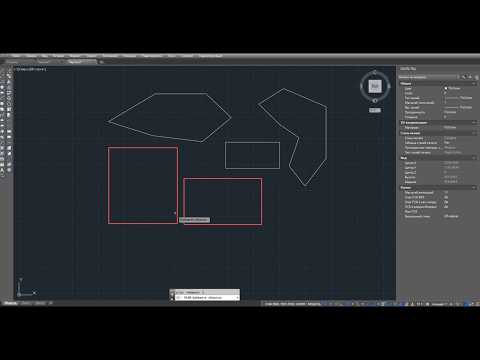

Проще говоря, полилиния – это несколько взаимосвязанных между собой отрезков при редактировании которого будет меняться вся цепочка линий. Вот некоторые примеры полилиний в AutoCAD.

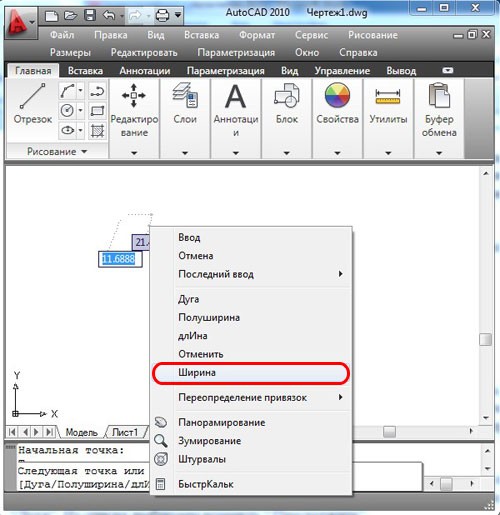

Вопрос 1. Как задать толщину полилинии в Автокад?

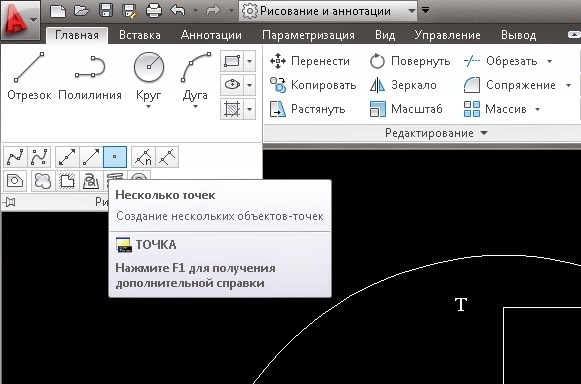

Шаг 1. Выбираем на вкладке “главная”, в панели “рисование” команду полилиния.
Шаг 2. Важный момент. Задавать параметры для полилинии можно как в самом начале, т.е. до нанесения полилинии на чертеж, так и во время работы с ней.
К примеру, мы начертили несколько сегментов и выбрали в командной строке параметр “полуширина“.
Данные команды можно найти кликнув правой кнопкой мышки и вызвав тем самым контекстное меню.
Шаг 3. Теперь нам нужно задать начальную полуширину, задаемся 50.
Шаг 4.
Задаемся конечной полушириной, тоже 50. Затем мы нажимаем “ввод” или “enter” и начинаем чертить уже толстой полилинией как на картинке ниже.
Возможно у Вас возникнет вопрос. “А почему мы задаемся шириной два раза?”
Все дело в том, что мы можем сделать начало отрезка одной толщины, а конец другой толщины и тогда получится этакий конус в итоге. В целом это просто дает больше возможностей, чем если бы мы задавались единой шириной.
Вопрос 2. Как перейти в режим задания дуги?
Полилинию можно чертить не только линейно, т.е. отрезками, но и с помощью дуг!
Шаг 1. Для этого следует выбрать во время работы с полилинией параметр “дуга” в диспетчере команд или нажать правую кнопку мышки и выбрать одноименную команду “дуга”.
Шаг 2. Теперь мы можем наносить полилинию с помощью дуг.
Кроме того, можно строить дугу не через точку, а еще и через центр, радиус и вторую точку.
Шаг 3. Для возвращения в линейный режим, следует выбрать в параметрах соответствующую команду “линейный”.
Вопрос 3. Как завершить построение полилинии в Автокаде?
Для завершения работы с полилинией, следует нажать пробел или enter, еще можно кликнуть правой кнопкой мышки и выбрать команду “ввод”.
Вопрос 4. Как превратить сплайн в полилинию в Автокаде?
Если Вы начертили сплайн и хотите преобразовать его в полилинию, то следует сделать ряд простых шагов.
Шаг 1. Выделяем сплайн в Автокаде.
Шаг 2. После выделения, кликаем правой кнопкой мышки. В контекстном меню нас интересует пункт “сплайн” в дополнительном меню выбираем “преобразовать в полилинию”.
Шаг 3. Теперь следует указать точность от 1 до 99.
Точность указываем или около курсора (если включен динамический ввод) или вводим в командную строку значение от 1 до 99..
Обратите пожалуйста внимание, чем больше точность Вы укажите, тем более сглаженной будет сама полилиния и наоборот, если Вы укажите точность 2 или 5, то полилиния будет более ломаной.
Вопрос 5. Как объединить несколько полилиний в Автокаде?
Бывают ситуации, когда требуется объединить несколько полилиний в одну. Для этого требуется сделать ряд простых шагов.
Шаг 1. Выбираем любую полилинию, кликаем правой кнопкой мышки. В контекстном меню идем в пункт “полилиния”, там нас интересует пункт в меню “редактировать полилинию”.
Шаг 2. Выбираем пункт “добавить” и выбираем нужную нам полилинию.
В нашем случае, мы выбираем нижнюю полилинию и затем нажимаем enter два раза. Как видите на последней картинке две полилинии стали одним целым.
Выбираем полилинию, которую мы хотим присоединить.
Выбрали и нажали enter два раза.
Теперь наши полилинии стали единым целым.
Вопрос 6. Как отрезки объединить в полилинию в Автокаде?
Процедура не сильно отличается от предыдущего вопроса. Имея несколько отрезков на чертеже мы можем их преобразовать в одну полилинию. Для этого требуется опять сделать ряд простых шагов.
Шаг 1. Раскрываем панель “редактирования”, нас интересует команда “редактировать полилинию”.
Шаг 2. Далее, выбираем любой из отрезков.
Шаг 3. Программа Автокад просит преобразовать отрезок в “полилинию”, мы соглашаемся и нажимаем enter. Данной процедурой мы преобразовали один из отрезков в полилинию.
Шаг 4. Сейчас нам требуется опять с помощью команды “добавить” выбрать оставшиеся отрезки и затем два раза нажать на enter.
Тем самым мы объединили все наши отрезки в одну полилинию.
Выбираем отрезки, которые мы присоединим к нашей созданной полилинии.
Итог наших работ, наши отрезки стали одной полилинией и теперь мы можем задать ей новые параметры, например присвоить единую ширину.
Полилиния является важной частью программы Автокад. Все дело в том, что гораздо удобней редактировать одну полилинию, чем множество отрезков. Поэтому при создании проектов используйте полилини.
А нам этом у нас все! Спасибо большое что дочитали статью до конца! Если есть вопросы, задавайте их в комментариях, мы обязательно ответим!
Поделиться с друзьями этой статьей
Команды расчленить и объединить для полилинии в AutoCAD
Хотите в короткий срок изучить систему
КОМПАС-3D.
ДЛЯ ВАС СОВЕРШЕННО БЕСПЛАТНО, 4 САМЫХ ЭФФЕКТИВНЫХ ВИДЕОКУРСА.
Видеокурс «Автоматизация работы в Компас-3D» за 14 часов научит не только работать с библиотеками, но и создавать собственные библиотеки!
НАЖИМАЙТЕ ЗДЕСЬ.
Осваиваем систему КОМПАС 3D с нуля!
Создание 3D моделей, сборок и документации.
СТАНТЕ ПРОФЕССИОНАЛОМ!
Как легко, просто и быстро научиться чертить в трехмерном AutoCAD?
КЛИКНИТЕ И УЗНАЙТЕ.
Новинка! Бесплатный видеокурс по созданию 3D моделей в программе SolidWorks
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Урок 15 Команды расчленить и объединить для полилинии в AutoCAD.
При работе в AutoCAD с полилиниями, часто возникает необходимость преобразовать её в группу отрезков и дуг, из которых
она составлена. Для этого служит команда РАСЧЛЕНИТЬ (_explode), рассмотрим данную команду. Сначала построим при помощи
полилинии произвольную фигуру.
Теперь на вкладке «Главная» в панели «Редактирования» выбираем команду «Расчленить». Эту опцию можно вызывать из верхнего меню на вкладке «Редактирование», либо в командной строке набрать РАСЧЛЕНИТЬ (_еxplode).
При помощи курсора указываем полилинию, которую нам необходимо преобразовать, нажимаем клавишу Enter. Вот мы и добились нужного результата, наша полилиния теперь состоит из отдельных отрезков и дуг.
Следует помнить, что при выполнении операции расчленения теряется информация о ширине, поскольку получающиеся отрезки и дуги не могут иметь ненулевой ширины. Построим две одинаковых полилинии.
Расчленим одну из них, например ту, что расположена справа, полученный результат Вы видите на рисунке ниже.

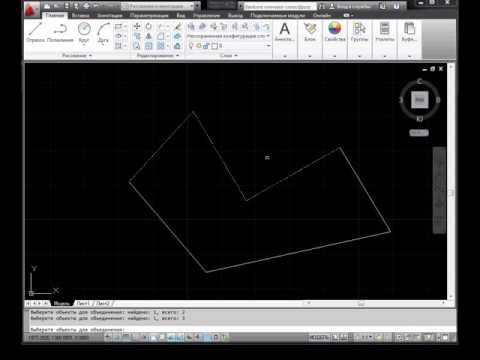

Так же в системе есть возможность объединить в полилинию ранее созданные, связанные между собой, отрезки и дуги. Для этого служит команда ПОЛРЕД (_pedit), рассмотрим данную команду.
Сначала построим объект, созданный из нескольких примитивов – отрезков и дуг.
Теперь на вкладке «Главная» в панели «Редактирования» выбираем команду «Редактировать полилинию». Эту опцию можно вызывать из верхнего меню на вкладке «Редактирование», либо в командной строке набрать ПОЛРЕД (_pedit).
После вызова команды система попросить выбрать полилинию или несколько.
Когда мы при помощи курсора укажем первый объект, появится запрос «Сделать его полилинией?<Д>». Нажимаем на клавишу или введим Д (Y), нажимаем Enter, тогда выбранный отрезок преобразуется в полилинию из одного сегмента и будет готов присоединить к себе другие отрезки или дуги. Далее последует запрос:
Задайте параметр
[Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать сглаживание⁄Типлин⁄Отменить]:
Для англоязычных версий программы:
Enter an option [Close⁄Join⁄Widfh⁄Edit vertex⁄Fit⁄Spline⁄Decurve⁄Llype gen⁄Undo]:
Если необходимо добавить отрезок или дугу, выбираем «Добавить» или вводим Д (J).
Теперь при помощи курсора выбираем объекты, которые нужно включить в состав полилинии, нажимаем клавишу Enter. AutoCAD повторит запрос Задайте параметр [Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать сглаживние⁄Типлин⁄Отменить]:
Для завершения построения еще раз нажимаем клавишу Enter. В итоге мы получили нужный результат, наши примитивы объединились и стали полилинией.
На этом пока все встретимся в следующем уроке.
Если у Вас есть вопросы можно задать их ЗДЕСЬ.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Список последних уроков по программе AutoCAD.
- Урок №6 Построение прямоугольников в AutoCAD.
- Урок №7 Построение окружности в AutoCAD.
- Урок №8 Построение эллипса в AutoCAD.
- Урок №9 Рабочее пространство. Классический AutoCAD.
- Урок №10 Построение дуги в AutoCAD.
- Урок №11 Построение дуги в AutoCAD, продолжение.
- Урок №12 Построение дуги в AutoCAD, окончание.
- Урок №13 Построение полилинии в AutoCAD.
- Урок 14 Построение дуговых сегментов полилинии в AutoCAD.
- Урок 15 Команды расчленить и объединить для полилинии в AutoCAD.
Автор: Дмитрий Родин | «AutoCAD ЭКСПЕРТ» Видео самоучитель По AutoCAD
|
Автор: Саляхутдинов Роман | «БОСК 5.0» Новый Видеокурс. «Твердотельное и Поверхностное Моделирование в КОМПАС-3D»
>> Читать Полное Описание << |
Автор: Саляхутдинов Роман | «БОСК 8.0» Познай Все Cекреты КОМПАС-3D
>> Читать Полное Описание << |
Как соединить линии в AutoCAD и сделать полилинию (правильно?) 22 ноября
Как соединить полилинии, сплайны, линии и дуги в одну полилинию5/5 — (1007 голосов)
Как соединить линии в AutoCAD и сделать полилинию Темы статьи: Как соединить две линии в AutoCAD | Как вы соединяете промежутки в AutoCAD | Как создать полилинию в AutoCAD | Что такое Pedit в AutoCAD
Содержание
Как соединять линии в AutoCAD и создавать полилинии?
Вот два условия в зависимости от положения линии и полилинии.
Итак, проверьте свое состояние и выполните все шаги:
Условие 1 для соединения линий с ломаной в AutoCAD
1. Линия и полилиния расположены под углом 0 градусов (Прямая).
2. Щелкните раскрывающееся меню панели «Изменить». И выберите команду « Присоединиться к ». Или вы можете ввести « JOIN » в командной строке и нажать Enter.
Команда соединения AutoCAD3. Затем последовательно выберите линию и полилинию и щелкните правой кнопкой мыши.
4 . Обе линии будут соединяться.
Условие 2 для соединения линий в полилинию в AutoCAD
1. Линия и полилиния расположены под разными углами панель « Modify » на вкладке « Home» . Или вы можете ввести « FILLET » в командной строке и нажмите клавишу Enter.
Команда «Скругление» в AutoCAD 3.
Затем будет показано « выберите объект ». Выберите линию и полилинию одну за другой.
4. Ваша линия и полилиния будут объединены.
Рисование полилиний с прямыми или криволинейными изогнутыми участками. Охарактеризовать ширину фрагментов полилинии и сузить ширину по сечению. Нарисуйте многоугольники, указав количество сторон и размер.
Как создать полилинию в AutoCAD?

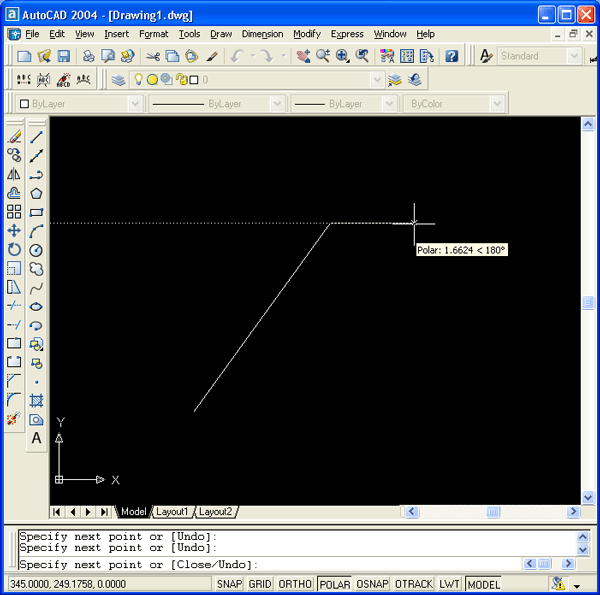

Рисование полилинии с прямыми сегментами
- Прежде всего, перейдите на вкладку «Главная» >> панель «Рисование» >> «Ломаная».
- Определить исходное положение полилинии.
- Укажите конечную точку основной части.
- Продолжайте указывать конечные точки раздела в зависимости от ситуации.
- Нажмите Enter, чтобы закончить, или введите c, чтобы замкнуть полилинию.
Сохранить примечание : Чтобы начать полилинию в конечной точке последней нарисованной полилинии, запустите команду еще раз и нажмите Enter в брифе Specify Start Point.
Для рисования Широкая полилиния следует
шагам, указанным ниже.- Сначала перейдите на вкладку «Главная» >> панель «Рисование» >> инструмент «Ломаная».
- Определите основное место полилинии и введите w (Ширина)
- Введите начальную ширину участка.
- Определите ширину закрытия фрагмента, используя один из сопутствующих методов:
- Чтобы сделать часть эквивалентной ширины, нажмите Enter.
- Чтобы сделать сужающийся или расширяющийся фрагмент, введите альтернативную ширину.
- Определить конечную точку сегмента.
- Продолжайте определять конечные точки фрагмента в зависимости от ситуации.
Нажмите Enter, чтобы закончить, или введите c, чтобы замкнуть полилинию.
Нарисуйте ломаную линию с прямыми и изогнутыми сегментами
- Прежде всего, щелкните вкладку «Главная» >> панель «Рисование» >> инструмент «Ломаная».
- Укажите точку первичной отметки полилинии.
- Укажите конечную точку сегмента основного фрагмента.
- Перейдите в режим Дуги, введя (Дуга) в командной строке.
- Вернитесь в линейный режим, введя L (Линия).
- Укажите дополнительные сегменты в каждом конкретном случае.
- Затем нажмите Enter, чтобы закончить, или введите c, чтобы замкнуть полилинию.
Рисование прямоугольника
- Прежде всего, щелкните вкладку «Главная» >> панель «Рисование» >> инструмент «Прямоугольник».
- Затем Укажите главный угол квадратной формы или прямоугольника.
- Укажите наклонный угол квадратной формы или прямоугольника.
Для рисования многоугольника в AutoCAD.
Прежде всего, перейдите на вкладку «Главная» >> панель «Рисование» >> инструмент «Многоугольник».
Введите количество сторон.
Определить фокальную точку (центр) многоугольника.
Выполните одно из следующих действий:
Введите I, чтобы определить многоугольник, выгравированный внутри круга.
Введите c, чтобы определить многоугольник, очерченный вокруг окружности. & Введите длину диапазона.
Для рисования многоугольника путем указания одного края
- Прежде всего, щелкните вкладку «Главная» >> панель «Рисование» >> инструмент «Многоугольник».
- Затем введите количество сторон и введите e (край).
- Определить начальную точку для одного сегмента полигона.
- Определите конечную точку участка многоугольника
для рисования граничной полилинии в AutoCAD.
- Прежде всего, перейдите на вкладку «Главная» >> панель «Рисование» >> инструмент «Граница».
- В диалоговом окне «Создание границы» в списке «Тип объекта» выберите «Полилиния».
- Щелкните «Указать точки». Определите направления внутри каждой области к структуре и ограничивающую полилинию для каждого.
сохранить Примечание : Каждая область должна быть заключена в оболочку.
- Нажмите Enter, чтобы создать предельные полилинии и завершить команду.
Важное примечание : полилиния ограничения охватывает объекты или предметы, используемые для ее создания.
Как разъединить линии в AutoCAD?
Вы должны использовать BREAK, чтобы сделать зазор в объекте, создав два объекта с промежутком между ними. BREAK часто используется, чтобы освободить место для блоков или текста.
Чтобы сломать объект без разрыва, определите, что оба разрыва фокусируются на одной и той же области.
Вы можете делать разрывы в большинстве математических объектов, за исключением блоков, аспектов, мультилиний и районов.
Как еще один вариант, используйте EXPLODE для таких объектов и сделайте разрывы в разделенных математических выражениях.
Когда переменная инфраструктуры COMMANDPREVIEW включена, отображается интуитивно понятный обзор результатов выполнения команды.
Подробнее Команда «Сопряжение»:
- Команда «Сопряжение» полезна для соединения двух линий, дуг, сплайнов или полилиний по угловому радиусу 0 (острый угол), по любой кривой или по плавной кривой.
- Эта команда позволяет сэкономить время.
- Команда «Скругление» находится на панели «Изменить» на вкладке «Главная».
- Или мы можем ввести « FILLET » в строке команд и нажать клавишу Enter , чтобы вызвать команду Fillet.
- Команда «Скругление» имеет три метода соединения с линиями или полилиниями. Мы можем выбрать еще два метода скругления, щелкнув раскрывающееся меню команды «Скругление».
Мы рассмотрим все три метода с примерами один за другим.
1. Скругление:
С помощью команды скругления мы можем соединить две линии или полилинии острым углом или дугой любого радиуса.
2. Фаска:
Эта команда скашивает края объектов.
Команда «Скругление» изгибает угол объекта, тогда как; команда фаски наклоняет кромку под определенным углом.
3. Кривая перехода:
Кривые перехода создают касательную или гладкую сплайн между двумя открытыми кривыми.
В то время как Chamfer создает скошенные углы (то есть прямые линии), а Fillet создает круглые углы (дуги окружности).
Как преобразовать линии в полилинии?
Чтобы изменить один единственный сплайн, используйте команду РЕД.СПЛАЙН:
- В командной строке AutoCAD введите РЕД.СПЛАЙН.
- Выберите сплайн, если он еще не выбран.
- Затем введите P для преобразования в полилинию.
- Определить точность <0-99>.
До изображения SPLINEDIT:
После изображения SPLINEDIT:
Сохранить Примечание. Команда ПОЛРЕД не позволяет выбирать сплайны заранее. Пересохраните вложение в DXF: Важное примечание: Этот более привычный дизайн файла не поддерживает сплайны и, следовательно, преобразует их в трехмерные полилинии. Помните, однако, что различные информационные структуры на чертеже также могут быть затронуты. Чтобы избежать этого, разделите сплайны на отдельный чертеж с помощью команды ПБЛОК, сохраните этот файл в формате DXF, а затем скопируйте последующие полилинии обратно в работающий чертеж. Как соединить две линии в AutoCAD? Выполните следующие три простых шага, чтобы соединить две линии в AutoCAD Что такое Pedit в AutoCAD? Обычные цели PEDIT включают соединение 2D-полилиний, преобразование линий и круговых сегментов в 2D-полилинии, а также преобразование полилиний в изгибы, грубые B-сплайны (полилинии, соответствующие сплайнам). Отображаются различные подсказки в зависимости от типа статьи, которую вы выбираете для изменения. Как присоединиться к AutoCAD? Переход к присоединению к любому объекту в AutoCAD. Для чего используется команда разнесения в AutoCAD? Разбивает составной объект на составные объекты. Взрывает составной объект, когда нужно самостоятельно поменять его части. Что такое сплайн в AutoCAD? Подобно полилинии, линии или дуге, сплайн является инструментом рисования AutoCAD. Autodesk характеризует сплайн как «плавный изгиб или кривую, которая проходит через или близко к группе подходящих мест или характеризуется вершинами в контролируемом контуре». К сожалению, сплайны являются источником ужасной постепенности, как в ваших чертежах, так и в вашей рабочей структуре в целом. Поскольку сплайны объединяют множество крошечных фрагментов, они требуют невообразимого количества оценок. Таким образом, это действие может замедлить представление вашего САПР и перегрузить весь компьютер. Поэтому мы не рекомендуем использовать сплайны в ваших чертежах. Полилинии и круговые сегменты — значительно улучшенный выбор. Мы все были там. Наступает решающий момент, и вы сталкиваетесь с сотнями или, может быть, тысячами отдельных линейных сегментов, которые должны быть непрерывными полилиниями. Возможно, это контуры или налоговые участки, а может быть, центральные линии улиц. Конечные точки привязываются друг к другу, но когда вы пытаетесь выбрать их или выполнить над ними какую-либо операцию, вы получите тысячи отдельных линий или сотни несоединенных полилиний.
Часто задаваемые вопросы о том, как соединить линии в AutoCAD и создать полилинию
1) Просто используйте команду « Соединение ».
2) Затем введите « Соединение » в области команд
3) Выберите линии, которые нужно соединить, и нажмите Enter.
Вот и все.
Как насчет того, чтобы мы рассмотрели ходы для присоединения к любой линии или ОБЪЕКТАМ
Средства записаны ниже:
1) Прежде всего, выберите команду «Присоединиться» на панели инструментов в интерфейсе «Изменить».
2) Команда соединения в AutoCAD, в противном случае введите J или соединение в командной строке и нажмите Enter.
3) Мы хотим выбрать множество предметов для соединения. Выбранные объекты соединяются немедленно.
4) Затем нажмите Enter.
5) Выбранные элементы будут объединены в один сплошной объект.
Объекты, которые можно взорвать, включают блоки, полилинии и локали, среди прочего.
Узнайте больше об AutoCAD на Youtube
Вы можете прочитать другие наши статьи
Лучший способ соединения полилиний – Cadapult Software
Конечно, вы бы никогда не создали такие данные, но мы все сталкивались с этим; Экспорт DXF из другого программного обеспечения, плохие преобразования из ГИС или неопытная оцифровка. Вы можете использовать утомительный метод — команду Polyline Edit > Join , но это не всегда работает, выполнение на множестве разных полилиний может занять очень много времени, и вам придется вручную выбирать все объекты для соединения. , каждый раз, когда вы его используете.

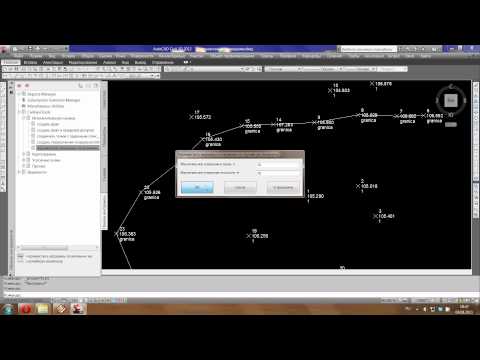

Есть гораздо лучший, но часто упускаемый из виду способ сделать это в Очистка чертежа Набор инструментов. Эти мощные инструменты являются частью Map 3D и, следовательно, частью Civil 3D . Вы найдете значок Очистка для запуска диалогового окна Очистка чертежа на ленте; из Geospatial Workspace на панели Map Edit вкладки Tools . Вы также можете запустить диалоговое окно «Очистка чертежа» , введя команду mapclean .
После запуска диалогового окна вам нужно выполнить всего несколько простых «шагов», чтобы соединить все непрерывные сегменты линии (или полилинии) в одну полилинию.
Шаг 1 – выберите, над какими объектами выполнить операцию. Вы можете выбрать отдельные объекты, выбрать весь слой (слои) или выбрать по свойствам класса объектов. В этом примере я выбрал все объекты на слое «C-ROAD-CNTR».
Шаг 2 – выберите операцию очистки, которую вы хотите выполнить. Одной из причин, по которой эта мощная функция не так широко известна, является загадочное имя, которое они ей дали — 9.0005 Растворить псевдоузлы . Лучшее название могло бы быть «Объединить объекты в полилинии», потому что это то, что он делает. Он берет отдельные сегменты линии, сегменты полилинии или дуги или любую их комбинацию и соединяет их все вместе в непрерывную полилинию (при условии, что конечные точки каждой отдельной части имеют одни и те же координаты).
Обратите внимание, что существуют варианты выполнения операции очистки либо автоматически, либо в интерактивном режиме. Если вы используете значение по умолчанию Автомат , у вас есть только один шаг.
Шаг 3 – выберите способ выполнения действия. Вы можете изменить исходные объекты или создать новые объекты на новом слое. Всякий раз, когда я изменяю чужие данные, я стараюсь вести «контрольный журнал» исходных данных, так что это очень полезная и рекомендуемая функция.
Обратите внимание, что здесь есть и другие варианты. Предположим, у вас есть объект одного типа, который вы хотите преобразовать в объект другого типа, например дуги в полилинии или трехмерные полилинии в полилинии. Несколько кликов и все готово, даже с тысячами сущностей!
Нажмите кнопку Готово , и все новые, соединенные, смежные полилинии появятся на новом слое под названием «НОВАЯ ДОРОГА-CNTR», а все исходные объекты останутся на слое «C-ROAD-CNTR».
