Как разделить линию в автокаде

Отрезки в Автокаде – как сделать, объединить, разделить. Опорный отрезок.

Нажмите для просмотра видеоурока

Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова.

Текстовая версия урока:

Здравствуйте дорогой коллега! В этом уроке, мы с Вами подробней рассмотрим возможности команды “отрезок”. Предлагаю не тянуть чертеж за ватман и приступить к изучению вопросов!

Вопрос 1. Как построить отрезок в Автокаде под углом?

Шаг 1. Вызываем команду “отрезок”.

Шаг 2. Ставим первую точку нашего отрезка.

Шаг 3. Если Вы хотите чертить отрезок под углами определенной кратности (5,10,15,18,23,30 градусов) используйте режим под названием “полярное отслеживание”. Находится она на панели режимов.

Для выбора кратности угла, нажмите на “треугольник”. Когда появится список, выберите нужную кратность и Ваш отрезок будет чертиться под этими углами.

Теперь, когда мы поставим первую точку нашего отрезка и начнем крутить курсор, то в определенный момент появиться вспомогательная зеленная линия к которой наш отрезок как бы “прилипнет” и которая даст понять, что это угол 45 градусов или кратен 45-ти градусам.

Шаг 4. Для задания произвольного угла отрезка в Автокаде, сначала мы ставим первую точку нашего отрезка и вводим длину нашего отрезка.

Для указания угла наклона к горизонтали, требуется нажать кнопку TAB. Обращаю Ваше внимание на то, что углы в Автокаде отсчитываются так: против часовой стрелки со знаком плюс, по часовой стрелке со знаком минус.

После ввода длины отрезка (не обязательно вводить длину отрезка, можно указать произвольное значение), необходимо переключиться на ввод значения угла, для этого нажимаем кнопку TAB

После нажатия TAB вводим нужное значение угла, например 32 градуса и нажимаем enter для подтверждения.

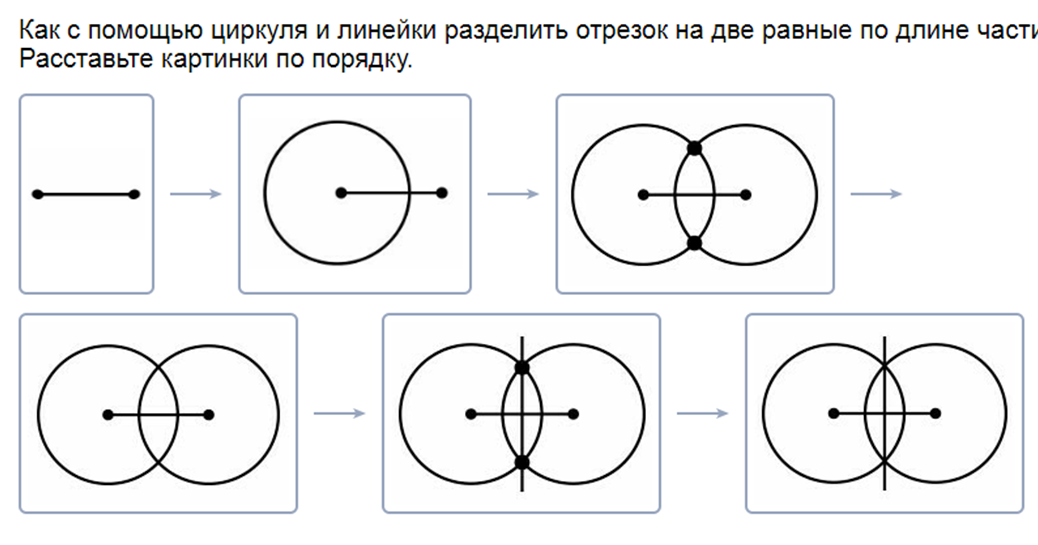

Вопрос 2. Как найти середину отрезка в Автокаде?

Шаг 1. Делается это достаточно просто. Первым делом, убедитесь, что у Вас включены и настроены привязки. Привязки находятся вот тут (см. картинку ниже).

В случае, если Вы никогда не заходили в настройки привязок, следует кликнуть по стрелочке и вызвать окно, в котором нужно поставить галочку напротив “середина”.

Шаг 2. Итак, включили привязки (пиктограмма горит синим цветом). Теперь, когда мы возьмем любой инструмент для рисования, допустим новый отрезок и наведем на существующий отрезок, у нас появиться подсказка в виде зеленого треугольника. Это и есть привязка к середине нашего предыдущего отрезка.

Вопрос 3. Как разделить отрезок в Автокаде на равные части?

Допустим, у нас есть отрезок. И наша задача состоит в том, чтобы разделить его на четыре равные части. (обратите внимание, даже на глаз я сделал это очень не точно. Поэтому и есть такая возможность, которая помогает в некоторых моментах сделать точное деление на части)

Шаг 1. Для решения этой задачи, требуется зайти в панель “рисование” и раскрыть ее нажав на треугольник. Панель находится на вкладке “главная”.

Шаг 2. В новом окне нас интересует команда “поделить на равные части”, нажимаем на нее и смотрим, что делать дальше.

Шаг 3. Теперь требуется выбрать объект для деления, это наш отрезок.

Шаг 4. Теперь требуется ввести число сегментов, которые мы хотим получить в итоге. Обратите внимание, если у Вас включен динамический ввод, то подсказка будет около курсора. Если нет, то вводить значение нужно в командной строке.

Шаг 5. После ввода значения нажимаем enter и смотрим на результат. Обращаю Ваше внимание на тот факт, что деление отрезка происходит за счет использования инструмента “точка” в Автокаде. И по умолчанию, точка практически не видима, ее следует настроить.

Вопрос 4. Как объединять отрезки в полилинию в Автокаде?

Имея несколько отрезков на чертеже мы можем их преобразовать в одну полилинию в Автокаде.

Шаг 1. Раскрываем панель “редактирования”, нас интересует команда “редактировать полилинию”.

Шаг 2. Далее, выбираем любой из отрезков.

Шаг 3. Программа Автокад просит преобразовать отрезок в “полилинию”, мы соглашаемся и нажимаем enter. Данной процедурой мы преобразовали один из отрезков в полилинию.

Шаг 4. Сейчас нам требуется опять с помощью команды “добавить” выбрать оставшиеся отрезки и затем два раза нажать на enter. Тем самым мы объединили все наши отрезки в одну полилинию.

Выбираем отрезки, которые мы присоединим к нашей созданной полилинии.

Итог наших работ, наши отрезки стали одной полилинией и теперь мы можем задать ей новые параметры, например присвоить единую ширину.

Вопрос 5. Как сделать масштаб с помощью опорного отрезка в Автокаде?

После вставки изображения в Автокад иногда возникает вопрос, а как подогнать картинку по масштабу?

Т.е. чтобы она была скажем М 1:1? Это делается достаточно просто, требуется найти лишь размер любой линии и с помощью масштаба сделать подгонку.

Шаг 1. Найдем на нашем изображении линию с размером.

Шаг 2. На вкладке “главная” найдем команду “отрезок” и активируем ее.

Шаг 3. Начертим нашу линию. Причем первая точка нашего отрезка, будет совпадать с началом линии на картинке. Как видите, на нашем примере мы поставили первую точку отрезка в начале линии на рисунке, направили ее ровно вверх и задачи значение 200. Проще говоря, мы провели линию поверх картинки, началом отрезка послужило начало линии на картинке.

Шаг 4. Выбрали наш отрезок в Автокаде и придадим ему в свойствах другой цвет, например красный. Для чего? Так он будет более заметным на фоне нашей картинки. Напомню, что цвет можно поменять в “свойствах”, которые находятся на вкладке “главная”. Требуется кликнуть по треугольнику и выбрать нужный цвет, как на примере ниже.

Шаг 5. Отлично! Теперь наш отрезок стал красным и нам нужно выделить нашу картинку. Просто нажмите на рамку, что очерчивает рисунок или просто выделите всю картинку. И в том и другом случае Вы увидите синие маркеры, это сигнал о том, что объект выделен.

Шаг 6. Когда мы выделили нашу картинку, которую мы вставили в Автокад, нам нужно кликнуть где нибудь рядом или на самой картинке “правой кнопкой мышки”, чтобы появилось контекстное меню, где нам нужно выбрать команду “Масштаб”.

Шаг 7. После того, как мы выбрали команду “масштаб”, программа Автокад попросит нас выбрать базовую точку. В нашем и Вашем случае, это точка начала нашего отрезка и линии на картинке. Выбираем эту точку. Обратите внимание, чтобы линия была видна еще лучше, следует настроить веса в автокаде и включить их отображение.

Шаг 8. После того, как мы выбрали базовую точку, следует нажать в командной строке на слова “опорный отрезок” или нажать правую кнопку мышки и выбрать ее в контекстном меню.

Шаг 9. Теперь важная тонкость. Сейчас нам нужно указать длину опорного отрезка. Т.е. отрезка на который мы будем опираться при изменении масштаба, в нашем случае это линия на нашем рисунке, которая имеет длину 200 мм. В итоге, мы два раза кликнем левой кнопкой мышки, сначала на начале линии, потом на ее конце.

Шаг 10. Теперь нам нужно указать новую длину. Соответственно, указываем конечную точку нашего отрезка. Когда Вы начнете это делать увидите, что все изображение будет пропорционально изменяться в размерах относительно базовой точки. Завершаем команду кликом левой кнопки мыши.

Шаг 11. Как видите, теперь наш отрезок и линия стали почти одного размера. Почему почти? Я считаю, что на практике довольно сложно выровнять изображение к масштабу 1:1, погрешность в 1.2-1.5% всегда будет.

Это был последний вопрос, который мы разберем в этом уроке. Предлагаю подвести итоги.

Как и вся музыка состоящая из всего 12 нот (7 нот + тона), так и все чертежи состоят только из отрезков. Но зато какое многообразие проектов можно создать используя только одну команду “отрезок”. Не нужно недооценивать данную команду, она несет большой потенциал и возможности, да Вы и сами убедились в этом уже. Конечно, в некоторых ситуациях лучше использовать только полилинии в Автокаде, но и даже полилиния состоит из простых отрезков.

Разбивка криволнейной линии на равные участки

Святослав_:
1. Прорисуйте среднюю линию полилинией
2. Из меню «Рисование» выберите подменю «Точка», далее «Разметить»
3. Укажите требуемую линию для разметки и введите длину участков. Если не увидите на экране результат — ничего страшного — просто настройте масштаб отображения точки (меню «Формат» — далее «Отображения точек»

У меня 2008 автокад, но принцип один. Удачи.

studioserg

Посмотреть профиль

Найти ещё сообщения от studioserg

Святослав_

Посмотреть профиль

Найти ещё сообщения от Святослав_

есть, на мой взгляд, более удобный способ:
1. если необходимо разделить линию на n равных частей:
— создать блок из произвольно начерченного вертикального отрезка (указав за базовую точку нижнюю точку отрезка и называем его к примеру «1»)
— из меню «Рисование» выберите подменю «Точка», далее «Разделить»
— выбираем объект для деления
— выбираем из «число сегментов или блок» БЛОК
— указываем «имя блока для вставки» 1
— выбираем «Согласовать ориентацию блока с ориентацией объекта» ДА
— указываем число сегментов
— enter

2. если необходимо разделить линию на определенную длину (при этом последний участок окажется другой длину — в случае если линию невозможно разделить на равные части):
— из меню «Рисование» выберите подменю «Точка», далее «Измерение»
— далее аналогично первому варианту

PS: «Измерение» и «Разделить» — это в 2006, в других версиях возможно другое название

Уроки по программе AutoCAD.

При работе в AutoCAD с полилиниями, часто возникает необходимость преобразовать её в группу отрезков и дуг, из которых она составлена. Для этого служит команда РАСЧЛЕНИТЬ (_explode), рассмотрим данную команду. Сначала построим при помощи полилинии произвольную фигуру.

Теперь на вкладке «Главная» в панели «Редактирования» выбираем команду «Расчленить». Эту опцию можно вызывать из верхнего меню на вкладке «Редактирование», либо в командной строке набрать РАСЧЛЕНИТЬ (_еxplode).

При помощи курсора указываем полилинию, которую нам необходимо преобразовать, нажимаем клавишу Enter. Вот мы и добились нужного результата, наша полилиния теперь состоит из отдельных отрезков и дуг.

Следует помнить, что при выполнении операции расчленения теряется информация о ширине, поскольку получающиеся отрезки и дуги не могут иметь ненулевой ширины. Построим две одинаковых полилинии.

Расчленим одну из них, например ту, что расположена справа, полученный результат Вы видите на рисунке ниже.

Так же в системе есть возможность объединить в полилинию ранее созданные, связанные между собой, отрезки и дуги. Для этого служит команда ПОЛРЕД (_pedit), рассмотрим данную команду. Сначала построим объект, созданный из нескольких примитивов – отрезков и дуг.

Теперь на вкладке «Главная» в панели «Редактирования» выбираем команду «Редактировать полилинию». Эту опцию можно вызывать из верхнего меню на вкладке «Редактирование», либо в командной строке набрать ПОЛРЕД (_pedit).

После вызова команды система попросить выбрать полилинию или несколько.

Когда мы при помощи курсора укажем первый объект, появится запрос «Сделать его полилинией?<Д>». Нажимаем на клавишу или введим Д (Y), нажимаем Enter, тогда выбранный отрезок преобразуется в полилинию из одного сегмента и будет готов присоединить к себе другие отрезки или дуги. Далее последует запрос:

[Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать сглаживание⁄Типлин⁄Отменить]:

Для англоязычных версий программы:

Enter an option [Close⁄Join⁄Widfh⁄Edit vertex⁄Fit⁄Spline⁄Decurve⁄Llype gen⁄Undo]:

Если необходимо добавить отрезок или дугу, выбираем «Добавить» или вводим Д (J). Теперь при помощи курсора выбираем объекты, которые нужно включить в состав полилинии, нажимаем клавишу Enter. AutoCAD повторит запрос Задайте параметр [Замкнуть⁄Добавить⁄Ширина⁄Вершина⁄СГладить⁄СПлайн⁄Убрать сглаживние⁄Типлин⁄Отменить]:

Для завершения построения еще раз нажимаем клавишу Enter. В итоге мы получили нужный результат, наши примитивы объединились и стали полилинией.

На этом пока все встретимся в следующем уроке.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

Список последних уроков по программе AutoCAD.

Автор: Дмитрий Родин

«AutoCAD ЭКСПЕРТ»

Видео самоучитель По AutoCAD

60 наглядных видеоуроков;
Более 15 часов только AutoCAD;
Создание проектов с нуля прямо у Вас на глазах;
365-дневная гарантия

Автор: Саляхутдинов Роман

Новый Видеокурс. «Твердотельное и Поверхностное Моделирование в КОМПАС-3D»

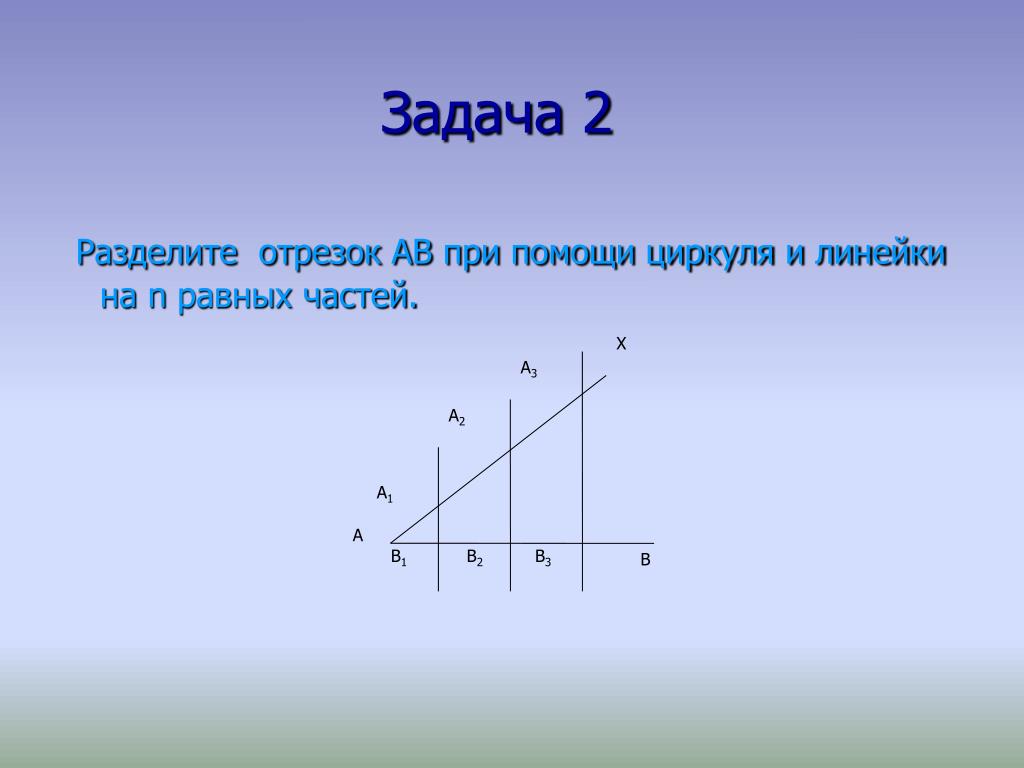

Как разделить отрезок на равные части в автокаде?

Выберите меню Рисование > Точка > Разметить или в командной строке введите «разметить». Выбрать отрезок, дугу, сплайн, окружность, эллипс или полилинию.

Как разъединить линии в автокаде?

Расчленить в Автокаде цельные объекты. Команда редактирования «Расчленить»

На вкладке «Главная» на панели «Редактирование» нужно выбрать команду «Расчленить».
После в рабочем пространстве AutoCAD выделить объекты, которые нужно разбить.
Нажатием Enter подтвердить выполнение команды.

Как в автокаде нарисовать линию определенной длины?

Выберите вкладку «Главная» > панель «Рисование» > «Отрезок». найти
Укажите начальную точку.
Выполните одно из следующих действий, чтобы задать длину. Переместите указатель мыши, чтобы задать направление и угол, и введите значение длины, например 6.5. …
Нажмите клавишу пробела или ENTER.

Как разделить линию на отрезки в автокаде?

Поделить линию на сегменты

Запустите команду из верхнего меню Рисование → Точка → Поделить или введя в командную сроку ПОДЕЛИТЬ (_DIVIDE).
Укажите линию (отрезок, полилиния, сплайн, окружность, дуга и т. …
На запрос «Число сегментов или [Блок]:» пока укажите количество требуемых интервалов, опцию [Блок] рассмотрим позже.

Как разъединить линии в Архикаде?

Разбиение линии через определенный интервал или по процентам

на панели инструментов Редактор, затем дважды щелкните объект.
В меню Редактор (Editor) щелкните Разбить (Split).
Выберите метод разбиения, который следует использовать: …
Введите расстояние, процент или М-значение, в зависимости от выбранного метода разбиения.

Как разгруппировать элементы в автокаде?

В области рисования выберите группу.
Щелкните вкладку «Главная» панель «Группы» «Разгруппировать». найти

Как разделить блок в Автокад?

Способ 1: Расчленение одного блока

Выделите нужный объект левой кнопкой мыши, просто щелкнув по нему.
Он должен поменять свой цвет на синий.
Затем нажмите на кнопку «Расчленить» в разделе «Редактирование» или напечатайте слово «Расчленить» в командной строке, чтобы автоматически вызвать инструмент.

Как разделить прямой угол на 3 равные части?

Деление прямого угла на три равные части

Из полученных точек проводят две дуги тем же радиусом R, до взаимного пересечения пересечения с дугой DF в точках К и М; Точки К и М соединяют с вершиной В прямыми, которые разделят угол АВС на три равные части.

Как разделить объект в AutoCAD?

Способы вызова команды Расчленить:

вкладка «Главная» ленты инструментов — в группе инструментов «Редактирование» — кнопка в Автокад (инструмент) «Расчленить»; панель инструментов Редактирование — кнопка (инструмент) Расчленить; либо прописать наименование команды в командной строке Автокад «Расчленить».

Как включить отображение размеров в автокаде?

Нажмите кнопку «Редактирование». На вкладке «Основные единицы» или «Альт. единицы» диалогового окна «Изменение размерного стиля» в группах «Подавление нулей» установите флажок «Ведущие».

2.5. Точки Autodesk AutoCAD 2004

Примитивы

2.1. Типы примитивов

2.2. Отрезки

2.3. Способы ввода координат точек

2.4. Режимы

2.5. Точки

2.6. Лучи

2.7. Прямые

2.8. Окружности

2.9. Дуги

2.10. Полилинии

2.11. Полилинии специального вида

2.12. Мультилинии

2.13. Надписи

2.14. Размеры

2.15. Штриховки и заливки

2.16. Эллипсы

2.17. Сплайны

2.18. Другие примитивы

2.19. Получение справок

Интересным примитивом системы AutoCAD является точка. Для его построения используется команда POINT (ТОЧКА), которая, помимо набора на клавиатуре, может быть вызвана из панели Draw (Рисование) с помощью кнопки или из падающего меню, если применить команду Draw | Point | Single Point (Рисование | Точка Одиночная). Построенные заранее точки могут затем быть использованы другими командами.
Команда POINT (ТОЧКА) при вызове ее из панели инструментов Draw (Рисование) работает в цикле, выдавая вопрос:

Current point modes: PDMODE = 0 PDSIZE = 0.

0000 Specify a point: (Текущиережимы точек: PDMODE = 0 PDSIZE = 0.0000 Укажите точку:)
Укажите с помощью мыши точку на экране. В указанном вами месте образуется точка, изображаемая в соответствии с теми установками, которые вам выдала система AutoCAD (это значения системных переменных PDMODE и PDSIZE; подробнее о работе с системными переменными см. в разд. 11.1). Дальше AutoCAD снова выдает вышеприведенный запрос об указании точки, и вы можете задать следующую точку и т. д. Когда вам нужно прервать команду POINT (ТОЧКА), то следует воспользоваться клавишей <Esc>.
Если системные переменные PDMODE = 0 и PDSIZE = 0, то точка отображается в виде одного пиксела (т. е. одной точки экрана), что чаще всего неудобно. Поэтому в падающем меню Format (Формат) есть пункт Point Style (Отображение точек), который вызывает диалоговое окно Point Style (Отображение точек) (рис. 2.23).

Рис. 2.23. Диалоговое окно Point Style

Необходимо с помощью левой кнопки мыши отметить ту форму точки, которую вы хотите получить. Рекомендуем выбрать форму в виде символа «х».
В том же окне можно задать и размеры символа точки (поле Point Size (Размер точки)), которые могут быть либо в процентах от размера экрана, если включен переключатель Set Size Relative to Screen (Установка размера относительно экрана), либо в абсолютных единицах, если включен переключатель Set Size in Absolute Units (Установка размера в абсолютных единицах). Предпочтительнее сохранить те установки, которые показаны на рис. 2.23: 5% от размера экрана. Завершив установки, закройте окно. Система AutoCAD автоматически перерисует ранее заданные точки в новой форме.

Представленные таким образом точки могут быть использованы для построений новых объектов с помощью функции объектной привязки Node (Узел). А сами точки поэтому очень часто называются узловыми точками.

Рассмотрим такую задачу: пусть необходимо построить отрезок, у которого концы являются ранее созданными узловыми точками. Для этого вызовем команду LINE (ОТРЕЗОК) и на запрос Specify first point: (Первая точка:) с помощью левой кнопки мыши выберем кнопку (Snap to Node (Привязать к узлу)) панели Object Snap (Объектная привязка).
Затем устанавливаем указатель мыши на первую узловую точку (обнаружив ее, AutoCAD обводит точку кружочком). После этого опять обращаемся к функции объектной привязки Node (Узел) и указываем вторую узловую точку (рис. 2.24).

Рис. 2.24. Построение отрезка по двум узловым точкам

Для рассмотрения других команд очистите экран следующим способом. Если в командной строке стоит приглашение Command: (Команда:), означающее, что предыдущая команда полностью закончена, установите указатель мыши в правом нижнем углу графического экрана и нажмите (и отпустите) ее левую кнопку. Это действие система AutoCAD воспринимает как начало операции выбора объектов с помощью рамки, поэтому выдает запрос Specify opposite corner: (Противоположный угол:). С помощью мыши укажите второй угол рамки таким образом, чтобы все ранее нарисованные точки и отрезки оказались внутри этой рамки. После этого у всех выбранных объектов появятся ручки, т. е. небольшие синие квадраты в характерных точках тех или иных объектов (рис. 2.25). У отрезков характерными точками являются конечные и средние точки.

Рис. 2.25. Ручки выбранных объектов

Объекты можно выбирать не только рамкой, но и непосредственным указанием, когда мишень указателя мыши ставится прямо на объект и нажимается левая кнопка. Рамка, которой выбираются объекты, может идти из левого угла в правый или из правого угла в левый. В первом случае рамка называется простой рамкой, а во втором случае секущей рамкой. Простая рамка показывается сплошной линей и выбирает только те объекты, которые попадают целиком внутрь рамки. Секущая рамка показывается пунктирной линией и выбирает те объекты, которые лежат внутри рамки, а также пересекают рамку. Ручки демонстрируют, какие объекты рисунка выбраны для следующей команды (обычно это одна из команд редактирования).

В нашем примере (рис. 2.25) мы выбрали объекты для удаления. Нажмите на клавиатуре клавишу <Delete> (иногда она называется <Del>), и отмеченные объекты будут удалены.
Может быть ситуация, когда ручки высветились случайно или ошибочно. Сброс ручек выполняется нажатием клавиши <Esc> (в системе AutoCAD 2000 требовалось двукратное нажатие <Esc>).
Есть еще две интересные команды, которые строят точки. Первая команда — DIVIDE (ПОДЕЛИТЬ), которая делит отрезок (или другой объект) на равные части. Команда может быть введена с клавиатуры или вызвана из падающего меню Draw | Point | Divide (Рисование | Точка | Поделить).
Постройте отрезок и введите команду DIVIDE (ПОДЕЛИТЬ).

Первый вопрос этой команды:
Select object to divide: (Выберите объект для деления:)
Отметьте построенный отрезок (делить можно и другие объекты — например, дуги и полилинии, рассматриваемые далее в данной главе). Следующий вопрос:
Enter the number of segments or [Block]: (Число сегментов или [Блок]:)
Опция Block (Блок) активизирует вопрос об имени блока, который будет вставлен в точках деления (о блоках см. гл. 7). Мы же введем число — например, 8. В результате выполнения команды DIVIDE (ПОДЕЛИТЬ) отмеченный отрезок будет разделен на 8 равных частей, и в точках деления будут расставлены 7 узловых точек (в той форме, которую мы задали в диалоговом окне Point Style (Отображение точек)) (рис. 2.26).
Другая команда, которая расставляет точки от начала объекта с заданными расстояниями, это команда MEASURE (РАЗМЕТИТЬ). Она, помимо ввода с клавиатуры, может быть вызвана из падающего меню командой Draw | Point | Measure (Рисование | Точка Разметить).

Первый вопрос команды:
Select object to measure: (Выберите объект для разметки:)
Выберите объект, который надо разметить. Второй вопрос:
Specify length of segment or [Block]: (Длина сегмента или [Блок]:)
После ввода числа система AutoCAD расставляет точки, начиная от того конца объекта, ближе к которому он (т. е. объект) был указан.
Построенные таким образом лучи можно затем при необходимости обрезать с помощью команд редактирования (см. гл. 3).

Рис. 2.26. Деление отрезка на части с помощью команды DIVIDE

Нравится

Твитнуть

AutoCAD Как разделить или измерить на равные части — линии и кривые! | 2 минуты вторник

апрель 2021 г. апрель 2021 г. Брэндон

Привет всем

Брэндон снова здесь, снова с еще одним 2-минутным видео во вторник и публикацией для всех вас!

Сегодня мы рассмотрим действительно полезную, но часто недоиспользуемую или совсем забытую пару команд Divide & Measure.

Эти команды позволяют нам легко и быстро делить или разбивать объекты на равные сегменты! Следуя видео и используя преимущества этих команд, мы можем использовать команду разрыва, чтобы мгновенно разделить любые линии или кривые на равные части для более быстрого черчения в целом.

Я часто сталкиваюсь с вопросом, как разбить или сегментировать линию в AutoCAD, и это на удивление сложно объяснить в тексте, не говоря уже о комментарии в блоге или на ютубе. Вот почему я хотел сделать сегодняшнее видео, чтобы помочь объяснить и пройти весь процесс в простом и прямолинейном видео.

Ознакомьтесь с разделом «Как разделить или измерить на равные части» здесь и ниже:

Это все, что касается сегодняшнего краткого совета по Autocad. ваш набор инструментов САПР!

Обязательно подпишитесь и следите за новостями в Твиттере @caintentions , чтобы быть в курсе последних событий и первыми узнавать о новейших видео, публикациях и загрузках.

Как всегда, большое спасибо за чтение и просмотр, я очень рад вернуться и регулярно публиковать сообщения в блоге и надеюсь, что вы все будете следовать за нами.

Здоровья и счастливого черчения!

PS: не забудьте перейти по ссылке на веб-семинар по продуктивности, чтобы получить более подробную информацию и воспользоваться предложением читателя блога! Получите скидку 20 % прямо сейчас: https://gumroad.com/l/oPLLa/CIBLOG1

PPS. Еще раз спасибо за посещение и не забудьте подписаться на информационный бюллетень, чтобы быть в курсе новых новостей, руководств и рекомендаций по САПР: Подпишитесь здесь

Следующие две вкладки изменяют содержимое ниже.

Биография
Последние сообщения

Брэндон — инженер-строитель, начинающий блогер/создатель, муж, отец двух замечательных детей и поклонник технологий из маленького городка в Канаде. Он был одержим дизайном и технологиями с тех пор, как себя помнит, и работал конструктором-строителем почти столько же. Блог и канал Брэндона на Youtube, CADIntentions.com, были его отдушиной и предлогом для того, чтобы не отставать от новых технологий и тенденций в мире проектирования САПР за последние пять лет. источник многих замечательных друзей и уникальных возможностей. Если вы хотите как-то спонсировать CAD Intentions или работать вместе, пожалуйста, посетите мою страницу «О нас» и отправьте мне электронное письмо: http://cadintentions.com/about-me/

AutoCAD Text Arrows/Leaders Tips, Tricks & Styles! Учебное пособие по работе с несколькими лидерами — январь 1970 г.
3 хитрости AutoCAD для поиска слоев, стилей, блоков и многого другого в чертежах! | 2 минуты, вторник — январь 1970 г.
4 преимущества перехода на облачное программное обеспечение САПР! — январь 1970 г.

Нравится:

Нравится Загрузка…

Автокад

Как разбить полилинию на несколько сегментов или с интервалами?

30 октября 2022 г. 30 июня 2017 г. от Zlati

Разделить/разбить объекты

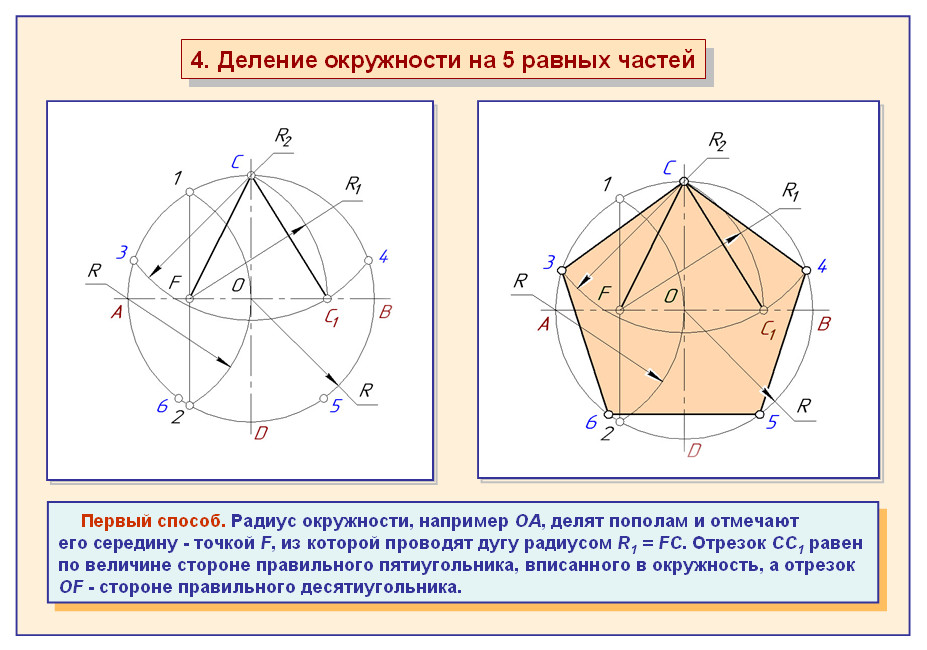

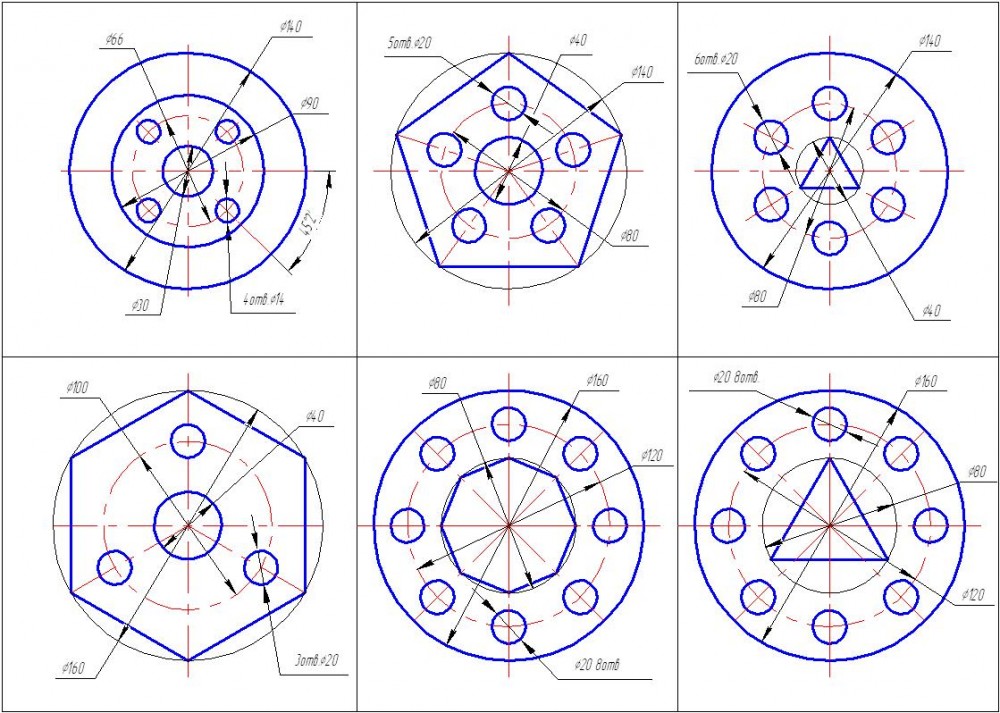

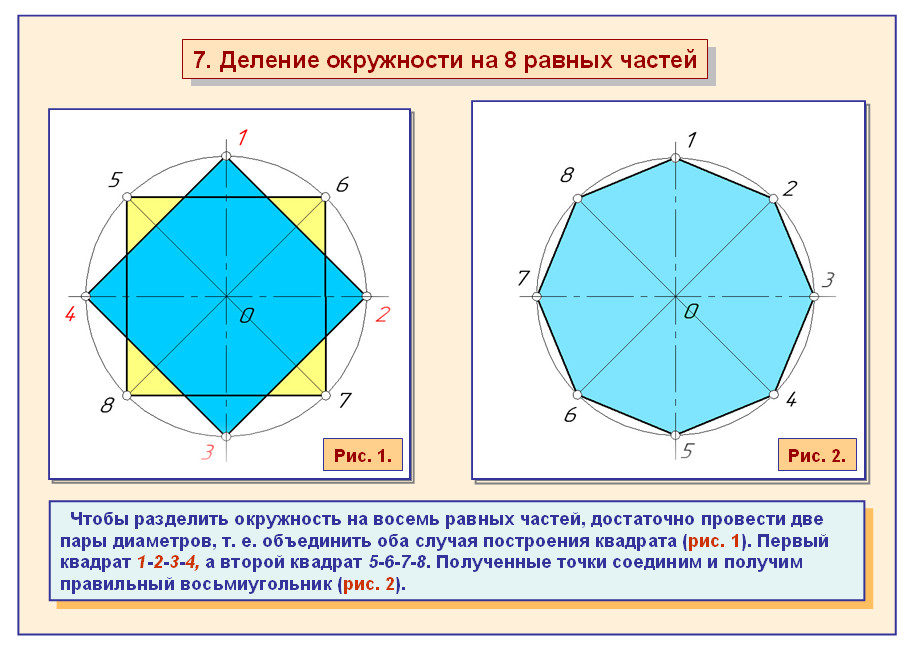

Как разделить полилинию на равные сегменты? Как разделить линию на 3 части? Могу ли я разделить круг, например, на 5 дуг? Как разбить полилинию на 3? Можно ли разорвать строку через интервал? Сегодня мы отвечаем на эти и другие вопросы, связанные с делением объектов в AutoCAD!

Например, представьте, что у вас есть забор, и вам нужна колонна через каждые 10 футов. Как бы вы разделили объект с интервалом в 10 футов?

Другой пример: полилинию нужно разделить на 5 равных частей, как ее разделить?

AutoCAD имеет множество встроенных инструментов, к счастью, в нем есть только те инструменты, которые нам нужны для выполнения наших задач ИЗМЕРИТЬ и РАЗДЕЛИТЬ команды. По умолчанию эти команды используют точки AutoCAD для обозначения длин. Тем не менее, мы можем настроить их для размещения блоков по нашему выбору, они также предоставляют возможность выровнять наши блоки по полилинии.
Примечание. Если вы решите использовать точечные объекты, было бы неплохо сначала настроить стиль точек. Если вы собираетесь использовать блоки, вам нужно сначала создать один, и убедитесь, что точка вставки блока находится именно там, где вы хотите!

Разделить объект на несколько сегментов

– РАЗДЕЛИТЬ

Первая команда, которую мы собираемся рассмотреть, это РАЗДЕЛИТЬ, она размещает точки или блоки Деление наших объектов на равные части. Важно отметить, что эта команда никак не повлияет на объект! Чтобы использовать его, выполните следующие действия:

Во-первых, введите в командной строке DIVIDE
AutoCAD попросит выбрать объект для разделения. Здесь вы можете выбрать объект Полилиния/Сплайн/Линия, который будет разделен.
Следующим шагом будет Либо Ввести количество сегментов, либо [Блокировать].
Если вы хотите использовать блочный объект, нажмите « B », если достаточно объекта AutoCAD Point, просто введите количество сегментов.
Если выбран вариант блока, перейдите к шагам 4, 5, 6:
AutoCAD предложит Введите имя блока для вставки: Введите имя блока (совет: выбирайте простые имена, чтобы их можно было запомнить).
Затем в Выровнять блок с объектом? Выберите Да или Нет.
И, наконец, на Введите количество сегментов: Введите желаемое количество.

Разделить объект на определенные длины
