Волшебная Палочка | User Guide Chapter

Функция Волшебной Палочки (клавишная команда — Пробел) предназначена для создания линейных элементов или замкнутых многоугольников на основе уже существующих элементов.

•При щелчке на ребре или вершине происходит создание набора последовательно соединенных элементов.

•При щелчке в пустом пространстве или на поверхности элемента происходит создание замкнутого многоугольника на основе ближайших элементов.

Создание Элементов при Помощи Волшебной Палочки

Использование Волшебной Палочки для Добавления и Вычитания Многоугольников

Параметры Волшебной Палочки

Создание Элементов при Помощи Волшебной Палочки

1.Выберите в Панели Инструментов тип элемента, который хотите создать.

2.Активируйте Волшебную Палочку одним из следующих способов:

–Нажмите клавишу Пробел;

–Нажмите кнопку Волшебной Палочки в Панели Управления;

–Активируйте команду Конструирование > Создать Многоугольник с помощью Волшебной Палочки

3. При помощи функции обратной графической связи будет показан предварительный результат выполнения операции (см. ниже).

4.Сделайте щелчок мышью для подтверждения выполнения операции.

Обратная Графическая Связь

Нажав клавишу Пробел, начните перемещать курсор, чтобы увидеть результат, который будет получен. На приведенной ниже иллюстрации показаны различные варианты создания стен по контуру двух пересекающихся перекрытий:



Примечание: Цвет предварительного просмотра можно настроить в диалоге Окружающей Среды.

См. Выборка и Информация об Элементе.

Варианты Отображения Курсора Волшебной Палочки

Форма Волшебной Палочки позволяет определить наведение курсора на:

вершины:
ребра:
и пустое пространство, включая поверхности фигур:

Примеры Применения Волшебной Палочки

•Выберите инструмент Крыша (Многоскатная), активируйте функцию Волшебной Палочки и сделайте щелчок на ребре одной из Стен, чтобы моментально создать Крыши, опорные линии которых будут совпадать с многоугольником Стен.



•Выберите инструмент Штриховка, активируйте функцию Волшебной   Палочки и сделайте щелчок внутри пространства, окруженного линией, чтобы заштриховать эту область.



Советы и Подсказки

•Новые элементы создаются с параметрами, используемыми для соответствующего инструмента по умолчанию. Всегда следует проверять соответствие параметров до или после трассировки, особенно, если между элементами должны существовать определенные взаимосвязи, например, между Стенами и создаваемой над ними Крышей.

•Вы можете уточнить функцию поиска многоугольной области путем выбора одного или нескольких элементов. В этом случае при обнаружении цепочки элементов или ограниченной многоугольной области будут учитываться только выбранные элементы.

•При создании криволинейных Стен и многоугольных элементов, содержащих Дуги, Окружности и Сплайны, аппроксимация кривых осуществляется в соответствии с настройками диалога Параметров Волшебной Палочки.

См. Параметры Волшебной Палочки.

•Все новые элементы становятся самостоятельными частями проекта, никак не связанными с исходными элементами, на основе которых они были созданы.

•Если было активировано смещение или многократное смещение, то после создания элемента при помощи Волшебной Палочки, вы можете завершить операцию смещения.

•При создании односкатной Крыши необходимо сначала указать опорную линию Крыши и направление ее подъема до создания многоугольника при помощи Волшебной Палочки.

•При создании Штриховки со специальной ориентацией необходимо сначала указать контур Штриховки при помощи Волшебной Палочки, а затем — задать вектор ориентации штриховки.

Использование Волшебной Палочки для Добавления и Вычитания Многоугольников

Для добавления или вычитания многоугольника вместо последовательного указания вершин фигуры можно воспользоваться функцией Волшебной Палочки.

1. Выберите многоугольник, из которого хотите вычесть другую фигуру. В данном примере нам требуется вычесть многоугольник из перекрытия.

2.Нажмите в Локальной Панели кнопку Удаления из Многоугольника.

3.Наведите курсор на многоугольник, который хотите вычесть, и активируйте Волшебную Палочку (нажмите клавишу Пробел).

4.Щелчком мыши завершите операцию.



Волшебная Палочка

Волшебная Палочка

Волшебная Палочка

Волшебная Палочка предназначена для трассировки контуров существующих линейных или полигональных элементов в процессе создания новых элементов. Волшебная Палочка позволяет быстро построить элемент в точности повторяющий контуры другого существующего элемента. Так как Волшебная Палочка создает многоугольные фигуры на основании существующих, она игнорирует настройки геометрических вариантов (например, Повернутый Прямоугольник) текущего инструмента.

При создании криволинейных Стен и многоугольных элементов, содержащих Дуги, Окружности и Сплайны, аппроксимация кривых осуществляется в соответствии с настройками диалога Параметров Волшебной Палочки.

Волшебную Палочку можно использовать в 2D- и 3D-окнах при работе с элементами Стен, Балок, Перекрытий, Крыш, Навесных Стен, Морфов, Штриховок, 3D-сеток, Линий, Дуг, Полилиний и Сплайнов. (В окнах Разрезов/Фасадов/Разверток и 3D-документов Волшебную Палочку можно использовать только для чертежных 2D-элементов). Волшебная Палочка позволяет трассировать контуры заблокированных и принадлежащих Рабочим Пространствам других пользователей элементов , а также — элементов, находящихся на других Этажах или отображаемых в Фоновой Ссылке.

Родственные Темы:

Создание Элементов при Помощи Волшебной Палочки

Использование Волшебной Палочки в 3D-окне

Использование Волшебной Палочки для Добавления и Вычитания Многоугольников

Параметры Волшебной Палочки

Создание Элементов при Помощи Волшебной Палочки

1.Выберите в Панели Инструментов тип элемента, который хотите создать.

2.Активируйте Волшебную Палочку одним из следующих способов:

•Нажмите клавишу Пробел;

•Нажмите кнопку Волшебной Палочки в Панели Управления;

Примечание: По умолчанию панель управления не отображается. Включить ее показ можно при помощи меню Окно > Панели.

•Активируйте команду Конструирование > Создать Многоугольник с помощью Волшебной Палочки

Форма Волшебной Палочки позволяет определить наведение курсора на:

•вершины:



•ребра:



•и пустое пространство, включая поверхности фигур:



3.Сделать щелчок мышью при активной функции Волшебной Палочки для трассировки многоугольного контура существующего элемента.

•При щелчке на ребре или вершине элемента, Волшебная Палочка создает многоугольник путем трассирования контура элемента и/или обнаружения цепочки элементов: она обнаруживает сегменты, вершины которых соединяются с указанным ребром.

Например, активация инструмента Крыша (геометрический вариант Многоскатная Крыша) и щелчок на ребре многоугольника Стен при активной функции Волшебной Палочки, приводят к созданию Крыши по контуру Стен.



•Щелчок мышью в пустой области или на поверхности фигуры при активной функции Волшебной Палочки позволяет трассировать ближайший замкнутый контур.

Например, можно активировать инструмент Штриховка и щелкнуть Волшебной Палочкой внутри пустой области, ограниченной замкнутой полилинией, чтобы создать Штриховку этой области.



•Вы можете уточнить функцию поиска многоугольной области путем выбора одного или нескольких элементов. В этом случае при обнаружении цепочки элементов или ограниченной многоугольной области будут учитываться только выбранные элементы.

4.В результате будут созданы новые элементы.

•Все новые элементы становятся самостоятельными частями проекта, никак не связанными с исходными элементами, на основе которых они были созданы.

•Если исходные элементы больше не нужны, вы можете удалить их.

•Если было активировано смещение или многократное смещение, то после создания элемента при помощи Волшебной Палочки, вы можете завершить операцию смещения.

•При создании односкатной Крыши необходимо сначала указать опорную линию Крыши и направление ее подъема до создания многоугольника при помощи Волшебной Палочки.

•При создании Штриховки со специальной ориентацией необходимо сначала указать контур Штриховки при помощи Волшебной Палочки, а затем — задать вектор ориентации штриховки.

Все параметры создаваемого элемента (помимо формы) определяются текущими настройками его инструмента. Всегда следует проверять соответствие параметров до или после трассировки, особенно, если между элементами должны существовать определенные взаимосвязи, например, между Стенами и создаваемой над ними Крышей.

Использование Волшебной Палочки в 3D-окне

В 3D-окне функция Волшебной Палочки действует практически также, как и на Плане Этажа, но при этом учитывается расположение элементов в пространстве, а не только их проекция. При трассировке контуров принимаются во внимание только элементы, пересекающиеся той плоскостью, на которой сделан щелчок. Плоскость, на которой сделан щелчок, — это всегда горизонтальная плоскость, проходящая через указанную щелчком мыши точку или через Начало Пользовательской Системы Координат (например, при щелчке внутри замкнутого многоугольника стен).

Использование Волшебной Палочки для Добавления и Вычитания Многоугольников

Для добавления или вычитания многоугольника вместо последовательного указания вершин фигуры можно воспользоваться функцией Волшебной Палочки.

1.Выберите многоугольник, из которого хотите вычесть другую фигуру. В данном примере нам требуется вычесть многоугольник из перекрытия.

2.Нажмите в Локальной Панели кнопку Удаления из Многоугольника.

3.Наведите курсор на многоугольник, который хотите вычесть, и активируйте Волшебную Палочку (нажмите клавишу Пробел).

4.Сделайте щелчок мышью, чтобы выполнить операцию.



Для получения дополнительной информации см. Параметры Волшебной Палочки.

Волшебная палочка

Волшебная палочка

Волшебная палочка

Волшебная палочка (сочетание клавиш: пробел) экономит вашу работу, находя и отслеживая линейную или многоугольную фигуру среди существующих элементов, а затем создавая новый элемент на основе многоугольника.

• Если щелкнуть ребро или узел, волшебная палочка проследит элемент и/или цепочку элементов.

•Если щелкнуть в пустом месте или на поверхности, волшебная палочка обводит замкнутую геометрическую область, образованную ближайшими элементами.

Как создать элемент с помощью волшебной палочки

Использование волшебной палочки для сложения/вычитания многоугольников

Настройки волшебной палочки

Как создать элемент с помощью волшебной палочки

1. На панели инструментов выберите тип нового элемента, который вы хотите создать.

2. Активируйте волшебную палочку, выполнив одно из следующих действий:

–Нажмите пробел

– Щелкните значок волшебной палочки в блоке управления 9.0003

– Выберите «Дизайн» > «Контур многоугольника с волшебной палочкой»

3.Просмотрите графическую обратную связь, чтобы увидеть возможные результаты. (См. ниже).

4.Нажмите для автоматического поиска и трассировки формы многоугольника.

Графическая обратная связь

Пока нажата клавиша пробела, переместите курсор, чтобы просмотреть отзывы о возможных результирующих элементах. Здесь, если вы используете волшебную палочку для создания стен на двух пересекающихся плитах, обратная связь показывает вам возможности:



Примечание. Цвет подсветки предварительного просмотра Magic Wand можно установить в настройках рабочей среды.

См. информацию о выборе и элементе.

Значки курсора «Волшебная палочка»

Волшебная палочка имеет три различных формы для идентификации:

узлов
края
пустое пространство и поверхности

Примеры волшебной палочки

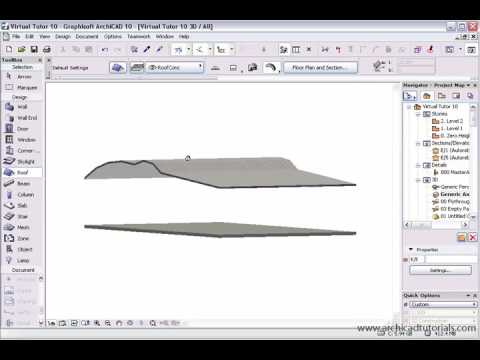

• Активируйте инструмент «Крыша» (Многоплоскостной метод) и щелкните Волшебной палочкой по краю стены, чтобы мгновенно создать крышу, опорная линия которой повторяет полигон стены.



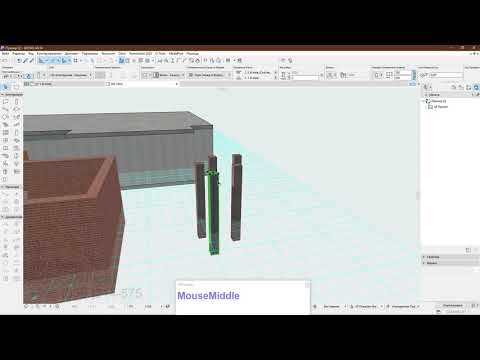

Смотреть видео

• Активируйте инструмент «Заливка», затем щелкните волшебной палочкой внутри пустой области, обозначенной изогнутой линией, чтобы создать заливку этой формы.



Советы и подсказки

•Новые элементы используют текущие настройки по умолчанию соответствующего инструмента. Вы всегда должны проверять их правильность до или после использования волшебной палочки, особенно если элементы должны иметь определенное отношение друг к другу, например, крыша, опирающаяся на стену.

• Вы можете уточнить функцию «Волшебная палочка», выбрав один или несколько элементов. В этом случае Magic Wand будет учитывать только выбранные элементы при поиске связанных элементов или ограниченной области.

• При создании криволинейных стен и элементов многоугольного типа на основе дуг, окружностей и сплайнов аппроксимация определяется в настройках Magic Wand.

См. Настройки волшебной палочки.

•Новые элементы не связаны с оригиналами и ими можно манипулировать независимо.

• Если были активированы Offset или Multi-Offset, вы можете завершить функцию смещения после того, как Magic Wand создаст новый полигон.

• Если вы создаете одну Крышу, вы должны сначала нарисовать опорную линию и определить шаг, прежде чем создавать многоугольник с помощью Волшебной палочки.

• Если вы создаете Заливку с пользовательским началом, вы сначала создадите полигон с помощью Волшебной палочки, а затем нарисуете вектор ориентации заливки.

Использование волшебной палочки для сложения/вычитания многоугольников

Используйте волшебную палочку, чтобы добавить или вычесть форму существующего многоугольника (того же или другого типа элемента).

1.Выберите многоугольник, из которого вы хотите вычесть другую фигуру. В этом примере мы хотим вычесть многоугольник из плиты.

2. Выберите значок «Вычесть из многоугольника» в палитре домашних животных.

3. Переместите курсор на многоугольник, который вы хотите вычесть, и активируйте волшебную палочку (нажмите пробел).

4.Нажмите для завершения.



Инструмент волшебной палочки GIMP | Как пользоваться инструментом «Волшебная палочка»?

Инструмент «Волшебная палочка» используется для очень быстрого выбора одного и того же цветового диапазона области на любом изображении, с помощью которого вы можете вырезать эту конкретную область из изображения или удалить фон выбранного объекта, внеся некоторые параметрические изменения в параметры этого инструмента, а также с помощью других опций этого программного обеспечения, но в GIMP вы найдете этот инструмент с именем Инструмент нечеткого выбора. В этой статье мы подробно изучим различные способы использования инструмента нечеткого выделения и алгоритм работы, поскольку этот инструмент имеет различные типы методов создания выделения для любой области изображения, а также некоторые другие параметры.

Как использовать инструмент «Волшебная палочка»?

Вы можете очень легко использовать этот инструмент благодаря очень удобным параметрам и их значениям. Итак, давайте проанализируем их.

Здесь вы найдете инструмент «Нечеткое выделение» с этим значком и U в качестве клавиши быстрого доступа.

После того, как вы выберете этот инструмент, у вас будут эти параметры для инструмента «Нечеткий выбор» в разделе параметров GIMP.

Теперь давайте откроем изображение, на котором мы будем использовать инструмент нечеткого выделения. Я беру этот образ цветка. Инструмент нечеткости будет работать с точностью, если между фоном и основным объектом изображения будет хороший контраст.

Работа с инструментом «Волшебная палочка»

После выбора этого инструмента у вас появится волшебная палочка, похожая на курсор. Теперь щелкните область, которую вы хотите выделить, с помощью этого инструмента, и у вас будет активное выделение в соответствии с тем же цветовым диапазоном, что и здесь.

• Параметры инструмента Нечеткое выделение:

Теперь давайте разберемся со всеми важными параметрами этого инструмента, которые присутствуют в поле параметров.

• Режим выбора:

У нас в выделении четыре режима, и первый — замена текущего выделения.

Включите эту опцию и нажмите на нужную область вашего изображения. Я нажму на лепесток этих цветов и сделаю этот выбор.

Теперь нажмите на другую область, и вы заметите, что предыдущий выбор удалит себя. Таким образом, с этой опцией для каждого нового выбора предыдущий выбор будет автоматически удаляться.

Следующий режим — Добавить к текущему выбору. Теперь снова выберите область на цветке, как здесь.

И сделайте еще один щелчок, чтобы сделать выбор. Здесь вы найдете новый выбор, добавленный к предыдущему. Таким образом, он будет продолжать добавлять каждый новый выбор с предыдущим выбором. Обычно мы используем этот режим для процесса выбора.

Далее — Вычесть из текущего выбора. Это помогает в удалении того выбора, который является нежелательным для вас. Просто щелкните по нежелательному выделению. Для этого можно сделать несколько кликов.

• Маска рисования

Если вы хотите увидеть область выделения, прежде чем щелкнуть по ней, включите параметр «Рисовать маску».

И просто нажмите на нужную область и удерживайте кнопку, чтобы увидеть область выбора. Он будет выделен пурпурным цветом, как этот.

И как только вы отпустите его, щелкните по нему, чтобы сделать выделение вокруг выбранной области.

• Порог:

Порог является очень важным параметром этого инструмента. Во время выбора мы должны выбрать правильное значение порога для правильного выбора.

Например, увеличьте значение порога и сделайте щелчок на фоне этого изображения цветка, и у вас будет такой тип выделения.

Теперь уменьшите значение порога и снова сделайте выбор, и вы заметите, что выбор был изменен, изменив значение порога.

Итак, проверьте значение, по которому у вас есть правильный выбор, как здесь. Пороговое значение для правильного выбора меняется с каждым изображением.

Вы можете видеть, что этот выбор очень хорош при этом пороговом значении.

Теперь давайте вырежем этот цветок из изображения. Этот выбор находится на фоне, потому что мы нажимаем на фон. Теперь инвертируйте это выделение, чтобы сделать выделение вокруг этого цветка. Итак, перейдите в меню «Выбор» и нажмите «Инвертировать» в списке прокрутки вниз.

Теперь вы можете выделить выделение вокруг цветка. Вы можете определить его по желтым пунктирным линиям вокруг фона изображения. Эта желтая линия указывает область холста изображения.

Теперь нажмите кнопку «Создать новый слой».

Выберите Прозрачность в качестве заливки для этого слоя в этом диалоговом окне и нажмите ОК.

Теперь перейдите на исходный слой с цветком и скопируйте выделение. Чтобы скопировать его, перейдите в меню «Правка» и нажмите «Копировать».

Теперь перейдите к прозрачному слою и нажмите кнопку «Вставить» в меню «Правка», чтобы вставить этот цветок на этот слой.

Теперь у вас будет плавающий слой выбора над прозрачным слоем, так что нажмите на кнопку Anchor, чтобы прочесать эти слои.

Теперь у вас есть цветок, вставленный на этот слой.

Теперь снова залейте новый слой белым цветом.

Теперь у вас будет белый фон для вставленного цветка. Уменьшите масштаб, чтобы увидеть точность выделения. У вас будет меньше четкости по краям.

Теперь давайте сделаем что-нибудь для лучшего результата.

• Перьевые края:

Теперь включите эту опцию для точности выбора. Это улучшит края.

Теперь возьмите максимальное значение радиуса этой опции, при котором вы сможете сделать выделение вокруг этого цветка (Повторите все процессы выделения, как мы делали в предыдущем).

И вставьте свой цветок на новый прозрачный слой.

Поместите его над белым слоем, и вы увидите перо по краям. Я думаю, что это высокая ценность растушевки, из-за которой края очень размыты.

Теперь снова сделайте выделение и на этот раз примите радиус растушевки равным 5.

Вставьте выделение на новый прозрачный слой и посмотрите на белый фон.

И здесь у вас будут идеальные края выделения.

Теперь вы можете найти различия между всеми тремя изображениями.

Без растушевки

С максимальным значением растушевки

С минимальным значением растушевки

Теперь вы можете взять этот цветок на другое изображение и использовать его там.

Заключение

Я думаю, что это был хороший опыт для вас в изучении этой темы из этой статьи, и теперь вы можете очень точно использовать этот инструмент в своей работе. Вы можете вносить изменения в параметры этого инструмента, чтобы получить информацию об изменении процесса выбора и других функциях.
