Настройка NVIDIA для максимальной производительности в играх

Обзоры техники

Содержимое

• Настройка параметров видеокарты NVIDIA для игр.
  • Настройка параметров 3D NVIDIA для игр
    • Для корректной работы приложений необходимо выставить следующие параметры:

В руководстве подробно описан процесс управления настройками видеокарты NVIDIA. Также мы расскажем как настраивать параметры 3D NVIDIA для некоторых игр. Перед тем как производить настройку, необходимо установить драйвера для Nvidia.

Если драйвера установлены, мы приступаем к настройке.

Кликаем по рабочему столу правой кнопкой мыши, чтобы появилось всплывающее меню. В котором выбираем пункт: Панель управления NVIDIA

После этого мы попадаем в панель управления. Переходим в раздел: Параметры 3D

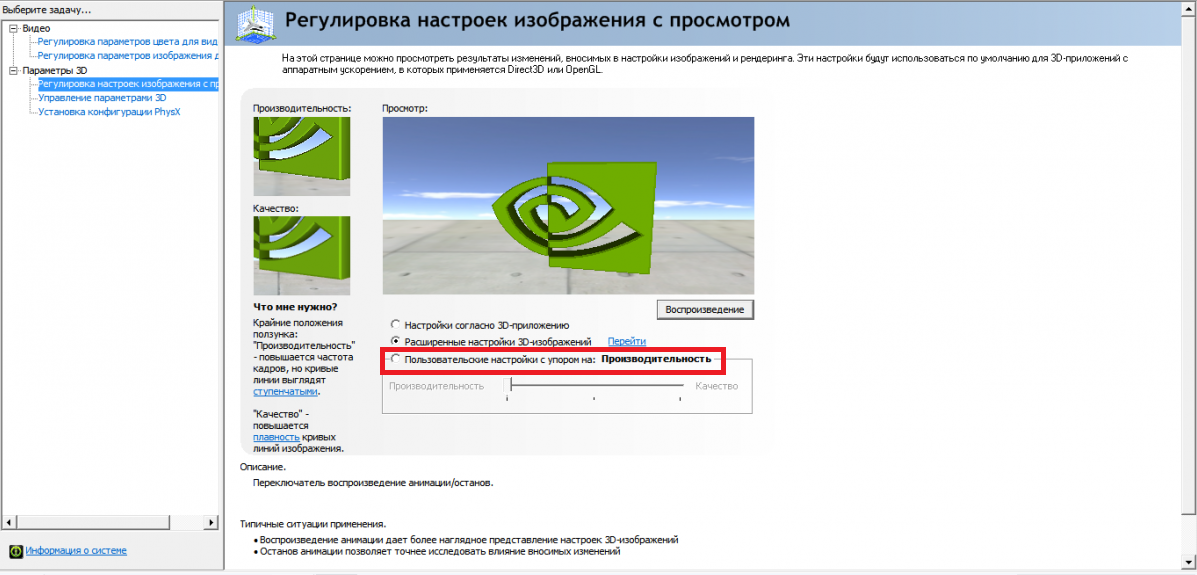

В появившемся окне сначала выбираем пункт: Регулировка настроек изображения с просмотром

Далее выбираем: Настройки согласно 3D-приложению

Нажимаем: Применить (как показано на рисунке ниже)

Теперь начинается самое интересное.

Настройка параметров 3D NVIDIA для игр

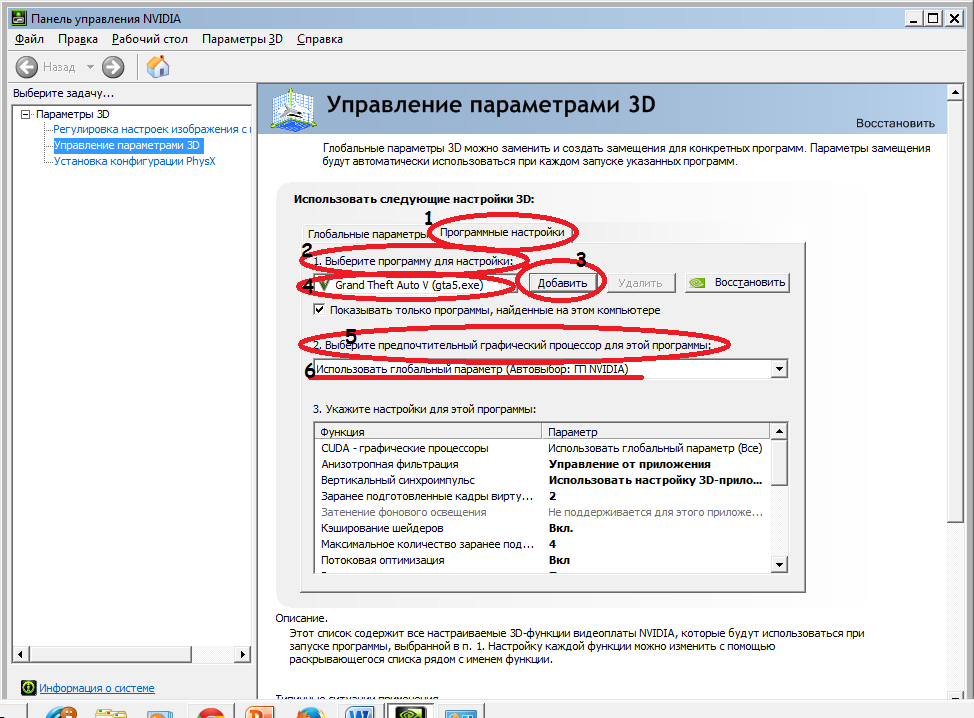

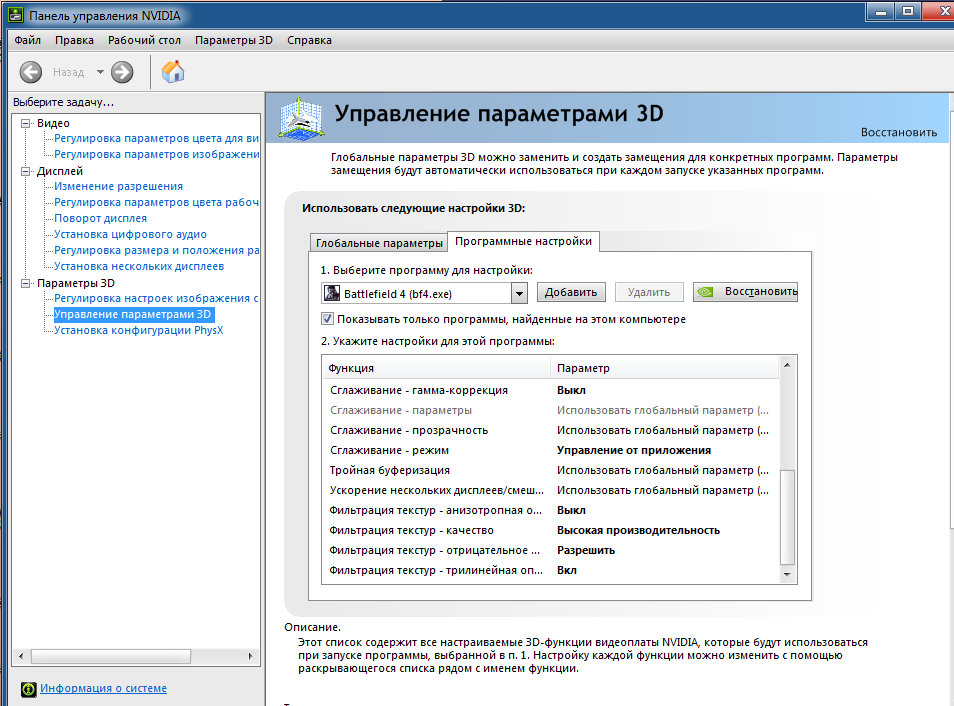

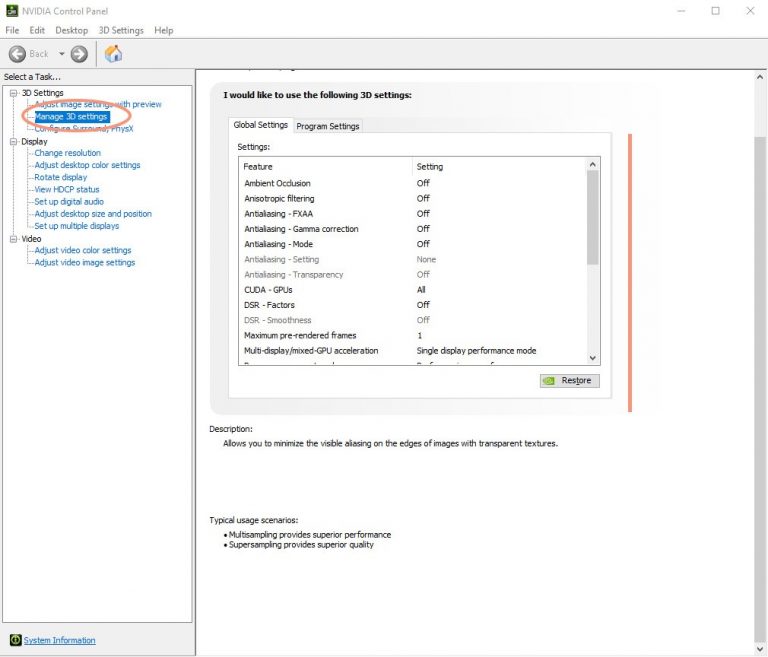

Переходим в раздел: Управление параметрами 3D

После этого приступаем к настройке параметров в правом окне.

Для корректной работы приложений необходимо выставить следующие параметры:

1. CUDA — графические процессоры: Все
2. Анизотропная фильтрация: Выключаем
3. V-Sync (вертикальная синхронизация): Выключаем
4. Вертикальный синхроимпульс»: Использовать настройку 3D-приложения
5. Затенение фонового освещения»: Выключаем
6. Максимальное количество заранее подготовленных кадров: следует выбрать пункт, который отмечен значком NVIDIA
7. Потоковая оптимизация: Автоматически
8. Режим управления электропитанием: Адаптивный
9. Сглаживание — гамма-коррекция: Выключаем
10. Сглаживание — параметры: Выключаем
11. Сглаживание — прозрачность:
    Выключаем
12. Сглаживание — режим: Выключаем
13. Тройная буферизация: Выключаем
14. Ускорение нескольких дисплеев/смешанных ГП: Режим многодисплейной производительности
15. Фильтрация текстур — анизотропная оптимизация по выборке: Выключаем
16. Фильтрация текстур — качество»: Наивысшая производительность
17. Фильтрация текстур — отрицательное отклонение УД: Включаем
18. Фильтрация текстур — трилинейная оптимизация»: Включаем
19. Анизотропная фильтрация. Прямым образом влияет на качество текстур в играх. Поэтому рекомендуется выключить.
20. Включить масштабируемые текстуры: Выключаем
21. Ограничение расширения: Выключаем

В зависимости от версии драйверов и видеокарты, некоторые параметры могут отсутвовать в настройках.

После изменения всех настроек, нажимаем кнопку применить. Данные настройки не гарантируют 100% результата, но в 90% случаем они могут повысить FPS до 30%.

Для тех кому лень читать, мы представляем видео по настройке параметров NVIDIA

Как правильно настроить видеокарту: простая инструкция по самостоятельной настройке Nvidia для игр

Купили и подключили видеокарту, а теперь ваша рука тянется к запуску Red Dead Redemption 2 с DLSS или Control с RTX? Не торопитесь! Сначала вас ждёт ещё более увлекательная игра, которая позволит сэкономить много времени в будущем. И эта игра называется — «настрой свою видюху».

Установка драйвера видеокарты

У любой видеокарты есть драйвер. Это специальная программа с настройками, которая позволяет операционной системе распознать устройство, а самой видеокарте работать как следует в играх. В отличие от многих других комплектующих компьютера, драйвер видеокарты обновляется с завидной периодичностью. Это происходит потому, что в драйвер также встраиваются настройки для определённой видеоигры. Например, в июле 2021 года видеокарты NVIDIA поддерживающие DLSS (технологию масштабирования изображения с помощью искусственного интеллекта) получили обновленный драйвер для того, чтобы можно было запустить эту настройку в Red Dead Redemption 2 и позволить геймерам насладиться высоким разрешением с повышенной производительностью.

Хорошо, мы немного отвлеклись. Как найти драйвер для видеокарты? Это можно сделать на официальном сайте.

• NVIDIA
• AMD

Пройдите на сайт, найдите в выпадающем меню вашу модель видеокарты и версию операционной системы, после чего нажмите скачать. Далее пройдите в папку со скачанным файлом и установите программу. Уже давно вместе с драйвером в комплекте идет программа поддержки видеокарты — NVIDIA Expirience или Radeon Software. Эта программа в будущем будет сама сканировать сервера компании на предмет выхода новых драйверов и сообщать вам об обновлении.

Динамический диапазон и формат цвета

Чтобы ваша картинка была сочнее, нужно настроить цветопередачу. Важно: это работает только в том случае, если ваш монитор подключен через HDMI. Конечно, большинство уже выбралось из доисторической эпохи VGA-кабелей. Но наше дело — предупредить.

Полный диапазон цвета — это ширина спектра оттенков от полностью черного до полностью белого. Установка правильных значений позволит насладиться более яркими и «живыми» цветами как в видео, так и в играх.

Видеокарты AMD автоматически устанавливают поддержку RBG полного диапазона. Для того чтобы видеокарта NVIDIA работала как следует, необходимо зайти в настройки.

1.

Щелкните правой кнопкой мыши по рабочему столу и найдите пункт в меню «Панель управления NVIDIA». Запустите программу.

2.

Найдите раздел «Дисплей». Пункт 3 — использовать параметры NVIDIA. Главное, чтобы у вас стояло значение «Выходной динамический диапазон — Полный». Это позволит использовать весь спектр и подарить вам красивые и яркие цвета.

Формат цвета — это указание видеокарте использовать определенное цветовое семейство. Этот параметр может быть представлен RBG, YCbCr422 или YCbCr444. В данном случае лучше выбирать RGB, потому что семейство YCbCr является лишь способом кодирования информации сигналов RGB.

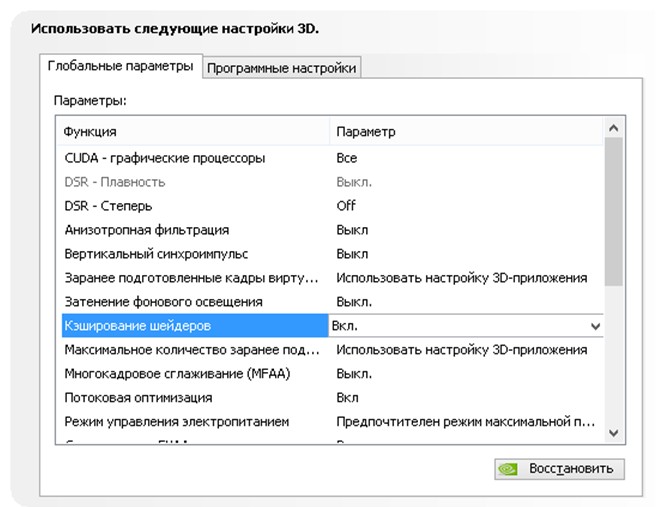

Управление параметрами 3D

Далее мы подскажем, как настроить видеокарту NVIDIA для 3D-программ. Зачастую под этим воспринимаются видеоигры. Обратите внимание, что мы будем говорить о конкретном пункте меню программы для настройки работы видеокарты NVIDIA.

1.

Щелкните правой кнопкой мыши по рабочему столу и найдите пункт в меню «Панель управления NVIDIA». Запустите программу.

2.

Найдите пункт «Параметры 3D» — Управление параметрами 3D.

Рассмотрим некоторые значения и проведем тонкую настройку.

CUDA — графические процессоры

CUDA — это специальная технология, придуманная инженерами NVIDIA. Она необходима для увеличения производительности. Скорее всего, у вас не будет большого выпадающего списка при выборе данного пункта настроек. Поэтому выбирайте «все». Это позволит повысить производительность (увеличить частоту кадров, что приведёт к более плавной игре).

DSR-Плавность и DSR-Степень

Dynamic Super Resolution (DSR) или DSR — это динамическое суперразрешение. Оно позволяет рассчитывать картинку в более высоком разрешении, после чего масштабирует изображение до разрешения монитора. То есть ваш монитор поддерживает только 1080p (1920×1080 пикселей), а с помощью этой программной настройки можно вывести изображение в 4K (3840×2160 пикселей).

Нужна ли эта настройка? Геймеры сходятся во мнении, что она создаёт дополнительную нагрузку на видеокарту. В особо требовательных играх, например, RDR 2, Cyberpunk 2077, Control, Death Stranding — включать данную настройку не имеет смысла. Скорее всего вы ощутите значительное снижение частоты кадров. NVIDIA демонстрирует работу DSR в старых или графически не требовательных играх, например, первой Dark Souls.

Включать или не включать настройки DSR — ваш выбор. Если вы решитесь включить — проставьте все галочки в DSR-степень, выставите DSR-плавность на значение близкое к 100%. Затем пройдите в настройки монитора и выведите изображение в удобном для вас разрешении, например, 4K. Далее запустите игру и установите настройки.

Однако геймеры и профессиональные компьютерные мастера (не те, чьи объявления висят у вашего подъезда) советуют не включать данную настройку ввиду того, что она негативно влияет на FPS.

Анизотропная фильтрация

Эта настройка отвечает за улучшение качества игровых текстур, находящихся под наклоном относительно камеры игрока. Чаще всего они довольно размыты. Алгоритм фильтрации делает текстуры четче. Чем выше значение настройки, тем четче будут текстуры.

В данном случае рекомендуется либо выключить данный параметр, если вы преследуете цель повысить FPS, либо поставить настройку «управление от приложения». Так видеоигра сама будет отвечать за параметр фильтрации текстур.

Вертикальный синхроимпульс

При резком повороте камеры может возникнуть небольшой разрыв изображения (на долю секунды вы увидите небольшую полоску). Настройка (также известная как вертикальная синхронизация) может повысить плавность изображения. Ультимативного ответа, что лучше, так и нет. Вы можете либо доверить выбор игре (параметр «использовать настройку 3D-приложения), либо выставить «адаптивный», либо отключить функцию. Многие просто отключают для того, чтобы снизить задержку синхронизации для игры в шутеры.

Заранее подготовленные кадры виртуальной реальности

Параметр, который зависит от центрального процессора и деятельности геймера. Отвечает за количество кадров, которые подготавливает ЦП для отправки на обработку видеокартой. Если вы играете в многопользовательские шутеры, то лучше выставить значение 1. Так у вас будет меньше задержка, а значит больше шансов победить врага. Если вы играете в графически насыщенные игры, а у вас хороший, производительный процессор (например, Intel Core 9 поколения и выше, или Ryzen с архитектурой Zen+), то можете выставить значение на 4. Может повысить частоту кадров. Если у вас слабый процессор, то рекомендуется оставить на значении 1.

Затенение фонового освещения

Данный параметр сделает освещение более мягким и реалистичным. Но, как часто говорится в таких случаях, есть нюанс. Во-первых, пострадает производительность игры, во-вторых, далеко не каждая игра поддерживает этот параметр. Рекомендуется отключить.

Кэширование шейдеров

Важный параметр, который нужно включить. Он отвечает за хранение предустановок, называемых шейдерами, на диске. Включенный параметр кэширования позволит видеокарте быстрее получать необходимые значения, что снизит нагрузку на игру.

Многокадровое сглаживание (MFAA)

Иногда в видеоиграх можно заметить, что предметы, которые должны быть гладкими как кожа младенца, пугают своей «зубчатостью». Данный параметр исправляет этот недостаток, делая предметы более реалистичными. Настройка потребляет большое количество ресурсов, поэтому для оптимизации видеокарт среднего уровня (например, GTX 1060), рекомендуется отключить.

Потоковая оптимизация

Данная настройка позволяет играм использовать сразу несколько графических процессоров, что хорошо влияет на производительность игры. Нюанс в том, что поддерживается эта настройка не всеми играми, даже современными. А про «олдскул» и говорить не стоит. Лучше всего выставить «Авто».

Режим управления электропитанием

Чтобы добиться максимальной производительности, необходимо выбрать режим… максимальной производительности. Не переживайте, видеокарта не улетит в космос к одному из спутников Илона Маска. Если стоит «адаптивный» — то это значит, что видеокарта не работает в полную мощь, экономя электроэнергию.

Сглаживание — FXAA, гамма-коррекция, параметры, прозрачность, режим

Сразу несколько параметров отвечают за сглаживание. Если кратко, то большинство объектов, которые представлены в игре, не обладают идеально ровными поверхностями. Если это какая-то фигура с наклонными линиями, то эта линия может «ломаться», в результате конус будет не конусом, а какой-то страшной чертовщиной, что приснится в кошмарах.

По умолчанию данный параметр выключен. Это же рекомендуют делать и эксперты по настройке видеокарты.

Тройная буферизация

Данный параметр работает только в связке с «вертикальным синхроимпульсом». Он служит для уменьшения количества артефактов при включенной синхронизации. В данном руководстве мы советовали вам отключить синхроимпульс. Поэтому и буферизацию тоже следует отключить.

Ускорение нескольких дисплеев/смешанных ГП

Данный параметр нужен для тех, у кого несколько мониторов или видеокарт, работающих в паре (SLI). Обратите внимание, что данная опция была удалена из настроек несколько лет назад. Если вы её ещё видите, то вам лучше обновить драйвер и программу настроек NVIDIA.

Фильтрация текстур — анизотропная оптимизация фильтрации

Анизотропная фильтрация текстур делает изображение более четким, но потребляет ресурсы. Рекомендуется отключить.

Фильтрация текстур — качество

Добиться хорошего эффекта сглаживания текстур и повышения качества можно с помощью этого параметра. Рекомендуется выставить «Высокая производительность».

Фильтрация текстур — отрицательное отклонение уровня детализации и трилинейная оптимизация

Оба параметра позволяют добиться высокой производительности без потери качества. Рекомендуется включить.

Надеемся, что помогли вам настроить вашу видеокарту или разобраться в параметрах NVIDIA. Не забывайте, что вы можете экспериментировать с настройками в зависимости от того, какая у вас система. Может быть, у вас настолько мощный компьютер, что даже при выставлении всех параметров на максимум, игра не будет тормозить? Удачи на виртуальных полях сражений и приключений.

Ранее мы рассказывали, что такое FPS.

Любите делиться своим мнением о технике? Тогда напишите обзор на товар в «Эльдоблоге» и получите до 1000 бонусов на новые покупки!

Установка простой стереосистемы

• Оборудование и драйверы
  • Настройка оборудования и установка драйверов
  • Предварительный просмотр настройки компонента
  • Запуск мастера 3D Vision
  • Настройки 3D-приложения
  • Проверка настройки 3D Vision
  • Поиск и устранение неисправностей стереосистемы
  • Настройка стерео на нескольких дисплеях
  • Настройка стереодисплеев на рабочей станции Linux
  • Устранение неполадок Linux Stereo
• Программное обеспечение
  • ImageSurfer
  • Стерео Спин
  • ПараВью
• ParaView на 3DTV
• Часто задаваемые вопросы

• Чтобы настроить собственную простую стереосистему для научной визуализации, вам потребуются минимальные системные требования для запуска NVidia 3DVision Pro, также описанные на http://www. nvidia.com/object/3d-vision-pro- требования.html. Узнайте , как проверить: сколько битов у вашего компьютера, какой процессор установлен на вашем компьютере, сколько памяти у вашего компьютера и сколько места на диске у вашего компьютера.
• Вам потребуется графическая карта Nvidia Quadro с 3-контактным разъемом стерео. (Карты со стереофоническим управлением через USB не поддерживают стереофоническое воспроизведение OpenGL.) Список карт с такой возможностью можно найти по адресу http://en.wikipedia.org/wiki/Nvidia_Quadro. Мы протестировали Quadro FX 4800 и Quadro 5000 в нашей лаборатории. Вы можете приобрести видеокарты в Интернете у ряда поставщиков, например PNY Technologies.
Видеокарты Quadro
• можно подключить к материнской плате компьютера тремя способами: AGP, PCI и PCI-Express (в нашей лаборатории мы используем PCI Express). Ваша видеокарта должна быть совместима с вашей материнской платой, то есть, если вы используете графическую карту PCI-Express, ваша материнская плата должна иметь слот PCI-Express. Узнайте, как определить совместимость типа видеокарты.
• Для подключения видеокарты вам понадобится a Двухканальный кабель DVI-I для подключения видеокарты к экрану дисплея. Их можно купить у большинства поставщиков электронных компонентов. Если вы хотите подключить два монитора к вашей видеокарте, видеокарта должна иметь 2 выходных порта DVI.
• Вам необходимо убедиться, что ваш компьютерный монитор имеет двухканальный входной порт DVI-I и способен обновлять дисплей с частотой не менее 120 Гц . Посмотрите, как выглядит двухканальный вход DVI-I и как проверить частоту обновления вашего монитора для Windows XP и Windows 7. На веб-сайте Nvidia есть список совместимых мониторов.
• Вам также потребуется комплект Nvidia 3D Vision , который содержит очки-затворы и ИК-передатчик, позволяющий видеокарте взаимодействовать с очками-затворами. Большинство поставщиков, которые продают карты Nvidia Quadro, также будут иметь комплект 3D Vision. Это сайт Nvidia для комплекта 3D Vision: http://www.nvidia.com/object/product_geforce_3D_VisionKit_us.html. Несмотря на то, что на сайте указано, что карты Geforce являются минимальным требованием для 3D Vision Kit, он должен работать с вашей картой Quadro, поскольку линейка Quadro является более сложной версией двух линеек графических карт.

Наверх

Настройка оборудования и установка драйверов

• После того, как вы приобрели графическую карту, вам необходимо установить ее в компьютер. Вот как установить драйвер видеокарты.
• На странице загрузки Nvidia выберите «Вариант 2: Автоматический поиск драйверов для моих продуктов NVIDIA». Нажмите «Графический драйвер». Загрузите и установите рекомендованный драйвер. Это драйвер видеокарты.
• На странице загрузки Nvidia выберите драйвер 3D Vision для Quadro для вашей операционной системы, нажмите «Поиск», нажмите «Загрузить», нажмите «Принять и загрузить». Установите драйвер, дважды щелкнув загруженный файл (Quadro_3D_Vision_258.49_USB_driver).

• Измените частоту обновления вашего монитора на не менее 120 Гц. (Инструкции для Windows 7 и Windows XP).

Предварительный просмотр настройки компонентов

Настройки 3D-приложения

• Откройте панель управления Nvidia и измените настройки графики Nvidia (щелкните изображение, чтобы просмотреть скриншот в полном размере):
• Выберите «Настройки 3D» . Выберите «Регулировка параметров изображения с предварительным просмотром» . Выберите «Пусть решает 3D-приложение»

• Выберите «Настройки 3D» . Выберите «Управление настройками 3D» .
  • На этом экране на вкладке «Общие настройки» для «Глобальные предустановки» выберите «Глобальные настройки 3D-приложения по умолчанию» .
  • Установите для функции «Включить наложение» значение «Выкл.»

• • На том же экране прокрутите вниз.
  • Установите для «Стерео — Режим отображения» функцию на «Встроенный DIN-разъем (с ИК-излучателем NVIDIA)» DIN-разъем платы» (без опции NVIDIA IR Emitter)
  • Установите для функции «Стерео — Включить» значение «Вкл.»
  • Установите для функции «Стерео – замена глаз» значение «Выкл.»
  • Установите для функции «Тройная буферизация» значение «Вкл.»
  • Установите для функции «Вертикальная синхронизация» значение «Использовать настройку 3D-приложения»
  • Нажмите «Применить» (кнопка в правом нижнем углу панели управления NVidia).

Проверка настройки 3D Vision

• Чтобы убедиться, что стерео работает правильно, вы можете скачать oglplane. Дважды щелкните загруженный файл. Если стерео работает, вы должны увидеть однолинейный каркас. Если он не работает, вы увидите двухлинейный каркас. Это нормально, когда ваш монитор мигает один раз при переключении на стерео и один раз при обратном переключении со стерео .
• После того, как вы убедились, что oglplane работает правильно, вы можете быть уверены, что установка стерео завершена.
• Дополнительно: Выключите компьютер, подключите второй монитор через DisplayPort и двухканальный адаптер DVI-DisplayPort, если он у вас есть. Запустите компьютер. Убедитесь, что стерео все еще работает. Если нет, проверьте частоту обновления вашего монитора. Иногда частота обновления переключается обратно на 60 Гц, если вы перезагружаете рабочий стол.

Поиск и устранение неисправностей стереосистемы

• Если стерео работает неправильно:
  • К видеокарте подключено несколько мониторов? Попробуйте отключить все мониторы, кроме основного. Настройте стерео, а затем подключите другие мониторы.
  • Изменили ли вы частоту обновления вашего монитора, чтобы она была не менее 120 Гц? Иногда частота обновления снова переключается на 60 Гц, если вы отключаете один из мониторов или перезагружаете рабочий стол. Симптомом этой проблемы будет мерцание мониторов.
  • Попробуйте зарядить очки 3D Vision. (Подключите очки к USB-порту компьютера с помощью USB-кабеля, когда компьютер включен). Перед запуском стереоприложения убедитесь, что ваши очки включены.
  • Всегда возвращайтесь в панель управления NVidia, чтобы убедиться, что настройки 3D-приложения не были изменены, если что-то пойдет не так.

Карта симптомов с возможными причинами/решениями:

1. Даже демонстрация NVidia 3D Vision не работает в стереорежиме.
   1. Что-то пошло не так на этапе установки драйвера. Прежде чем выполнять следующие шаги, убедитесь, что с вашей стереонастройкой действительно что-то не так.
      1. Удалите все драйверы NVidia с вашего компьютера. Чтобы удалить программу, нажмите «Пуск». Нажмите Панель управления . Нажмите Удаление программы. Вам придется повторить это для всех драйверов NVidia на вашем компьютере.
      2. Следуйте инструкциям по установке драйвера, а затем всем инструкциям по настройке.
2. Монитор постоянно мерцает:
   1. Частота обновления менее 120 Гц. Установите частоту обновления не ниже 120 Гц. (Инструкции для Windows 7 и Windows XP).
   2. Другой пользователь вошел в систему компьютера и оставил стереосистему включенной. Попросите другого пользователя выйти из своих стереоприложений.
   3. В том и только в том случае, если ничего не помогает , перезагрузите компьютер.
3. Oglplane вообще не запускается.
   1. Проверьте правильность настроек 3D-приложения.
4. Oglplane не работает в режиме стерео (вы видите двухстрочный каркас вместо однострочного)
   1. Частота обновления менее 120 Гц. Установите частоту обновления не ниже 120 Гц. (Инструкции для Windows 7 и Windows XP).
   2. 3D-очки не заряжаются. Подключите очки к USB-порту компьютера с помощью USB-кабеля, когда компьютер включен.
   3. 3D-очки не включаются до запуска приложения. Включите очки перед запуском oglplane. Вот так выглядят ваши очки, когда они сняты. Вы можете включить очки, нажав на кнопку, выделенную красным цветом. Вот так выглядят ваши очки, когда они включены.
   4. Ваш ИК-излучатель заблокирован, поэтому ваши 3D-очки не могут получать сигналы от ИК-излучателя. Убедитесь, что ИК-излучатель не закрыт от ваших 3D-очков.

Наверх

Настройка стерео на нескольких дисплеях

Я пробовал только две видеокарты, каждая с двухканальным выходным портом DVI.

1. В Панели управления Nvidia выберите «Настроить режим SLI Mosaic».
2. Выберите «Использовать режим мозаики SLI»
3. Выберите «Настройка дисплея», которая соответствует положению вашего монитора.
4. Измените «Частоту обновления» на 120 Гц.

Наверх

Настройка стереодисплеев на рабочей станции Linux

Мы тестировали с:

1. Red Hat Enterprise Linux (6.x)
2. Две видеокарты NVidia Quadro 5000
3. Два ASUS VG236H — экраны 23″ 1920×1080
4. Версии видеодрайвера NVidia 270.41.19 или 275.43
5. NVidia 3D Vision ИК-излучатель и очки с затвором

Шаги:

1. Установите драйвер NVidia. Убедитесь, что это работает.
2. Отключите модные эффекты оконного менеджера, если они включены.
3. Подсоедините излучатель 3D Vision к компьютеру с помощью прилагаемого USB-кабеля. Вы можете проверить, видит ли ядро ​​​​устройство с


    $ dmesg | grep 'NVIDIA стерео'

4. Подсоедините 3-контактный стереокабель mini-din к 1/8″ к графической плате Quadro и излучателю 3D Vision. Убедитесь, что контакты чистые и прямые, и у вас есть хорошее надежное соединение.
5. Конфигурация настроек стерео: Конкретные параметры см. в документации по конфигурации «Stereo» X в файле README.


    /usr/share/doc/NVIDIA_GLX-1.0/README.txt

   Отредактируйте файл /etc/X11/xorg.conf. «[…]» представляет собой обрезанные части файла.

    [...]
   Раздел «Экран»
       [...]
       Вариант «Стерео» «10»
   EndSection
   [...]
   Раздел «Устройство»
       [...]
       Опция «FlatPanelProperties» «Масштабирование = родной»
   EndSection
   [...]
   Раздел «Расширения»
       Опция «Композит» «выкл.»
   КонецРаздел

6. Запустите «sudo /usr/bin/nvidia-settings». Убедитесь, что частота обновления на вашем мониторе установлена ​​на 120 Гц.
7. Попробуйте перезагрузить компьютер (или, по крайней мере, выйдите из системы, чтобы перезапустить X11. На этом этапе, если все идет правильно, вы должны увидеть, как индикатор на эмиттере становится зеленым. Протестируйте приложение с поддержкой стерео:


    $ glxgears-стерео

Каталожные номера:

1. NVIDIA 3D Vision для Quadro — Linux
2. Драйвер графики NVIDIA Linux README
3. Форум NV / 3D Vision Linux Вопрос
4. Форум NVNews / Отключение композитного режима Вопрос

Наверх

Устранение неполадок Linux Stereo

В) Мой монитор постоянно показывает, что мое разрешение больше не 120 Гц. Когда я загружаю настройки nvidia, они исправляются. В чем дело?

А) Добавить строку

 Параметр «FlatPanelProperties» «Масштабирование = собственный»

в раздел -Device- в /etc/X11/xorg.conf. Это навсегда снимет флажок «Force Fill GPU scaling» и позволит вам установить частоту обновления.

Q) Все подключено, но эмиттер постоянно мигает красным. Что может происходить?

A) Возможно, при запуске X11 не удалось загрузить стереодрайвер. Посмотрите в /var/log/Xorg.0.log и найдите -stereo- Я могу сообщить, что стерео не удалось загрузить, потому что оно конфликтует с расширением композитинга. В таком случае

 Раздел «Расширения»
    Опция «Композит» «выкл.»
Конечная секция

в вашем xorg.conf это исправит.

В) Как включить драйвер для стерео излучателя?

A) Параметр «Стерео» в разделе экрана вашего xorg.conf установит его. Подробнее см. …/NVIDIA_GLX-1.0/README.txt. «10» означает NVIDIA 3D Vision (инфракрасный излучатель и очки). «11» означает NVIDIA 3D VisionPro (предположительно более дорогой радиоизлучатель и очки).



В) Все равно не работает! Запускаю стерео приложение, на мониторе двоится, но излучатель не горит ярко-зеленым. Что может происходить?

A) Возможно, эмиттер не получает хороший синхронизирующий сигнал от видеокарты. Возможно, один из трех контактов 3-контактного кабеля погнут или сломан. Осмотрите кабель и убедитесь, что он плотно вставлен.



В) У меня возникли проблемы с установкой драйвера NVidia в RHEL6. Как полностью отключить драйвер Nouveau?

A) Проверьте две вещи. Во-первых, файл в каталоге /etc/modprobe.d/ должен содержать строки

 черный список модерн
опции новый режим set=0

Обычно этот файл называется disable-nouveau.conf .

Во-вторых, /boot/grub/grub.conf должен содержать фразу

 rdblacklist=модерн

добавлено к параметрам ядра.

Наверх

ImageSurfer

ImageSurfer — это программное обеспечение для трехмерной визуализации и анализа многоканальных объемных изображений в микроскопии. Вы можете загрузить последнюю версию ImageSurfer со страницы загрузки

.

Запуск ImageSurfer в стереорежиме

1. В Windows 7 нажмите кнопку «Пуск». В Windows 7 кнопка «Пуск» представляет собой круглую кнопку в левом нижнем углу рабочего стола и выглядит следующим образом:
.
2. В поле «Поиск программ и файлов» введите Запустить ImageSurfer с поддержкой стерео . Нажмите на ссылку «Запустить ImageSurfer с поддержкой стерео»

   или
.
3. Нажмите Пуск. Щелкните Все программы . Нажмите CISMM . Щелкните ImageSurfer 1.27 . Нажмите Запустить ImageSurfer с поддержкой стерео

Вот несколько руководств для начала работы:

• Учебное пособие ImageSurfer: дендритные шипы
• ImageSurfer Tutorial: Volume Rendering Dendritic Spines

Учебное видео по дендритным шипам в 3D-стерео, часть I
Видеоурок по дендритным шипам в 3D-стерео, часть II

Запуск ImageSurfer в режиме стерео и трекера

1. Подключите ваш SpaceNavigator к любому порту USB вашего компьютера.

2. Запустить ImageSurfer
   1. В Windows 7 нажмите «Пуск». В поле ввода «Поиск программ и файлов» введите Запустить ImageSurfer с поддержкой стерео и трекера . Нажмите на ссылку «Запустить ImageSurfer с поддержкой стерео и трекера»
      или
   .
   2. Нажмите Пуск. Щелкните Все программы . Нажмите CISMM . Щелкните ImageSurfer 1.27 . Нажмите  Запустить ImageSurfer с поддержкой стерео и трекера
3. Запустите сервер Magellan. В Windows 7 нажмите «Пуск». В поле ввода «Поиск программ и файлов» введите Запустить сервер Magellan . Нажмите на ссылку, которая говорит «Запустить сервер Magellan».
4. Загрузите файлы, как описано в учебном пособии ImageSurfer: дендритные шипы.
5. Вот как вы используете трекер:


Наверх

Стерео спин

StereoSpin — программа, отображающая стереоизображения из видео с вращающейся петлей, упрощающая отображение стереоконтента научных визуализаций или анимаций, которые изначально не были воспроизведены в стереофоническом режиме. Вы можете скачать последнюю версию StereoSpin отсюда.

Вот видео о том, как установить StereoSpin.

Как запустить StereoSpin:

1. Перетащите видеофайл или файл изображения на значок рабочего стола, созданный при установке программы. Чтобы выбрать стопку файлов изображений, пронумерованных последовательно, перетащите любой из файлов на значок. видео
   или
2. Нажмите Пуск. Щелкните Все программы . Нажмите CISMM . Нажмите StereoSpin . Откроется окно выбора файла. Выберите файл видео или изображения (AVI, TIF или BMP, PPM, необработанный). см. эту страницу.

Наверх

ПараВью

ParaView — программа визуализации общего назначения, разработанная Sandia National Laboratories и Kitware. Это сложнее, чем описанные выше программы ImageSurfer и Stereo Spin с поддержкой CISMM. Он предоставляет возможность загружать дополнительные форматы файлов и делать более гибкое преобразование и отображение данных.

Установка

1. На сайте загрузки ParaView выберите либо Windows, 32-разрядная версия, либо Windows, 64-разрядная версия, в зависимости от вашей операционной системы.
2. Запустить исполняемый файл.
3. Чтобы запустить ParaView, нажмите «Пуск». Щелкните Все программы . Нажмите ParaView 3.8.1 . Нажмите ParaView .

Учебники ParaView

Вот несколько руководств по Paraview:

• Введение Кеннета Морленда в презентацию ParaView и видео доставки изображения ParaView
• Руководство Питтсбургского суперкомпьютерного центра ParaView
• Учебное пособие по ParaView от Kitware

Запуск ParaView в стереорежиме

Вы можете запустить ParaView в стереорежиме одним из двух способов:

• Создание и использование ярлыка стерео ParaView (Вы все еще можете использовать ParaView в нестерео режиме, напрямую щелкнув paraview. exe)
  • Перейдите в каталог, в который вы установили ParaView. Нажмите на каталог bin .
  • Щелкните правой кнопкой мыши файл paraview.exe, выберите «Создать ярлык». Обычно он автоматически называется «Paraview-shortcut» 9.0006
  • Щелкните правой кнопкой мыши ярлык, выберите «Свойства»
  • Добавить -stereo -stereo-type=»Crystal Eyes» в конце поля Target . Не заменяйте исходный путь, просто добавьте –stereo –stereo-type=»Crystal Eyes» . Нажмите «ОК».
    • (тире перед стереофоническим и стереотипом представляют собой двойные тире, а не одинарные тире: см. снимок экрана)
    • Если команды не работают (если ParaView запускается и исчезает через секунду), попробуйте ввести команды вместо того, чтобы копировать и вставлять их из браузера.


• Запуск Paraview с помощью командной строки (не рекомендуется, если вы не знакомы с командной строкой).
  • В Windows Vista и 7 с помощью кнопки «Пуск» введите «cmd» и введите в кнопку «Поиск». В Windows XP нажмите «Выполнить» и введите «cmd»
  .
  • Перейдите к папке ParaView. Например, cd "C:\Program Files\ParaView 3.8.1\bin"
    • Вы должны ввести полные имена папок. Предыдущая команда также может быть cd "C:\Program Files (x86)\ParaView 3.8.1\bin"
    • Убедитесь, что вы правильно указали все пробелы и регистры символов.
  • Запустите ParaView, набрав paraview.exe --stereo --stereo-type="Crystal Eyes"

Вы можете просматривать любые файлы данных ParaView в стереофоническом режиме. Вот несколько примеров файлов: blow.vtk и disk_out_ref.ex2

Вот видео ParaView в стереорежиме (поскольку это видеоповтор, оно не воспроизводится в стереорежиме).

Вернуться к началу

Оборудование

Вам нужен

1. 3D-телевизор, реализующий «Шахматную стереосистему» ​​ * . Мы использовали Samsung PNC8000.
2. Если вы используете видеокарту Nvidia Geforce, кабель HDMI.
3. Если вы используете графическую карту Nvidia Quadro, кабель HDMI и адаптер DisplayPort-to-HDMI.

* Из-за большого количества 3D-телевизоров на рынке мы не можем протестировать каждый из них, чтобы определить, какой тип стереодисплея доступен для каждой модели. Мы протестировали Lg LX6500 и обнаружили, что шахматная доска неудовлетворительна. Panasonic Viera не имеет стереосистемы Checkerboard.

Настройка оборудования

1. Установите видеокарту на свой компьютер.
2. Подключите телевизор к видеокарте компьютера с помощью
   1. Кабель HDMI, если у вас видеокарта Nvidia Geforce.
   2. кабель HDMI через адаптер DisplayPort-to-HDMI, если у вас видеокарта Nvidia Quadro
   .
3. Включите телевизор и компьютер.
4. Нажмите кнопку 3D TV. Выберите вариант, который выглядит как шахматная доска.

Как запустить ParaView в 3D-стерео для 3D-телевизоров:

Создание и использование ярлыка ParaView для стерео (Вы по-прежнему можете использовать ParaView в нестереорежиме, напрямую щелкнув файл paraview.exe)

• Перейдите в каталог, в который вы установили ParaView. Нажмите на каталог bin .
• Щелкните правой кнопкой мыши файл paraview.exe, выберите «Создать ярлык». Обычно он автоматически называется «Paraview -shortcut»
.
• Щелкните правой кнопкой мыши ярлык, выберите «Свойства»
• Добавить –stereo –stereo-type=»Checkerboard» в конце поля Target . Не заменяйте исходный путь, просто добавьте –stereo –stereo-type=»Checkerboard» . Нажмите «ОК».
  • (тире перед стерео и стереотип представляют собой двойные тире, а не одинарные тире)
  • Если команды не работают (если ParaView запускается и исчезает через секунду), попробуйте ввести команды вместо того, чтобы копировать и вставлять их из браузера.


Наверх

1. Может быть конфликт между установкой файлов драйвера NVidia и ParaView/ImageSurfer/StereoSpin?
   1. Нет, не должно быть конфликтов между файлами драйверов NVidia и приложениями для научной визуализации.
2. Могу ли я использовать другие видеокарты?
   1. Насколько нам известно, на данный момент нет других графических карт, поддерживающих стерео с четырехкратной буферизацией с OpenGL. Пожалуйста, свяжитесь с нами, если у вас есть более новая информация.
3. У меня 3DTv 120Гц с портами HDMI. Могу ли я использовать NVidia 3D Vision Kit с 3DTv?
   1. Короткий ответ — нет, исходя из пункта 3 (комплект 3D Vision не работает с HDMI).
   2. Длинный ответ: вам не понадобится 3D Vision Kit для запуска приложений на вашем 3DTV (поскольку 3D Vision Kit не работает на вашем 3DTv). Вам нужно будет использовать 3D-очки, совместимые с вашим 3DTv. Вы не сможете запустить стерео с четырехкратной буферизацией на своем 3DTv.
      1. Если приложение, которое вы используете (например, ParaView/ImageSurfer/Stereo Spin), может воспроизводить формат 3D (бок о бок/шахматная доска/сверху вниз/чередование), совместимый с вашим 3DTv (это зависит от кабеля входной порт вашего телевизора, последний формат кабеля — HDMI 1.4), то вы сможете запускать приложение в 3D.
      2. Предупреждение: вы должны принять более низкое разрешение и вдвое меньшую частоту:
         1. Видеокарта будет передавать 60 Гц на ЖК-дисплей 3DTv (60 Гц для левого глаза и 60 Гц для правого глаза, но с половинным разрешением, т. е. 720p вместо 1080p).
         2. Для сравнения, графическая карта отправляет 120 Гц при полном разрешении (1080p) на ЖК-монитор с поддержкой стереозвука: 60 ​​Гц для левого глаза и 60 Гц для правого глаза.
4. У меня HDTV 120 Гц с портами HDMI. Могу ли я использовать его для запуска ParaView в 3D?
   1. Если ваш HDTV не указан производителем как 3D-Ready, это означает, что у него нет собственного ИК-излучателя и 3D-очков, поэтому он не может отображать 3D-стерео, если только вы не вмешаетесь в аппаратное обеспечение.
5. Я вижу сильные ореолы (двойные изображения) в верхней части экрана, но в других частях монитора 3D-стерео выглядит нормально. Что случилось?
   1. Это известная проблема, вызванная задержкой между ИК-излучателем и прорисовкой экрана. Отслеживайте этот форум: http://forums.nvidia.com/index.php?s=91c2fa0a30210c7603f0d4e30bff0067&showtopic=89261&hl=alienware&st=360
6. Другие вопросы:
   1. Вы можете посетить этот веб-сайт http://www.pymolwiki.org/index.php/Stereo_3D_Display_Options и связаться с нами для получения дополнительной информации

• попробуйте перезагрузить компьютер, если мерцают мониторы.

Список рассылки VMD-L

Привет Карлос,
  Мне кажется, что это ошибка драйвера.
Стереокод OpenGL с четырехкратной буферизацией в VMD не менялся уже довольно давно, и
отлично работал в Linux и Windows во всех предыдущих тестах, которые я проводил.

Программы тестирования 3D-зрения NVIDIA написаны с использованием Direct X, а не OpenGL,
, так что то, что они работают нормально, означает, что хотя бы железо работает,
, но я думаю, что OpenGL-часть стека драйверов должна работать неправильно.

Quadro FX 5800 теперь является очень старым графическим процессором (архитектура GT200), который больше не
поддерживается текущими драйверами NVIDIA, о чем, я полагаю, вы уже хорошо осведомлены.
оф. Это делает наши возможности несколько ограниченными и громоздкими. Мое предложение было бы
для циклического просмотра нескольких последних версий драйверов, поддерживающих графические процессоры с архитектурой GT200.
в целом или FX 5800 в явном виде, и посмотрите, сможете ли вы найти тот, который работает правильно.
Это не очень увлекательный процесс, но если вы хотите продолжать использовать эту карту, скорее всего,
лучший вариант.

Возможно, если нам повезет, другой пользователь Windows с графическими процессорами на базе GT200 сможет прокомментировать
какие версии драйверов работают для них на Windows 10 со стереоскопическими дисплеями.
Посмотрим, может ли кто-нибудь еще прокомментировать здесь свой недавний опыт.

Лучший,
  Джон Стоун
  vmd_at_ks.uiuc.edu

В понедельник, 27 августа 2018 г., в 09:26:35 -04:00, Карлос Симмерлинг написал:
> привет всем, у меня есть установка Nvidia 3D Vision, включая ЖК-затвор
> очки, монитор трехмерного зрения, излучатель и квадрокарта. Все должно работать
> отлично работает с VMD, и тесты мастера настройки Nvidia 3D у меня работают нормально.
> Это также работало в VMD, когда я использовал Windows 7 на этом ПК. В настоящее время,
> однако, когда я выбираю стерео с четырехкратной буферизацией в VMD, я получаю только один
> изображение (очень немного смещено по сравнению с изображением с выключенным стерео). Мой квадроцикл
> Драйверы fx 5800 обновлены (342.01). VMD, кажется, распознает установку
> (см. ниже). Какие-либо предложения?
> спасибо!
> ) VMD для WIN32, версия 1. 9.3 (30 ноября 2016 г.)
> Информация) [1]http://www.ks.uiuc.edu/Research/vmd/
> Информация) Пишите вопросы и сообщения об ошибках по адресу [2]vmd_at_ks.uiuc.edu
> Информация) Включите эту ссылку в опубликованную работу с использованием VMD:
> Информация) Хамфри, В., Далке, А. и Шультен, К., `VMD — Visual
> Информация) Molecular Dynamics’, J. Molec. Графика 1996, 14.1, 33-38.
> Информация) ———————————————————— ——————
> Информация) Доступна многопоточность, обнаружено 8 процессоров.
> Информация) Свободная системная память: 2047 МБ (100%)
> Информация) Рендерер OpenGL: Quadro FX 5800/PCIe/SSE2
> Информация) Характеристики: STENCIL STEREO MDE CVA MTX NPOT PP PS GLSL(OVFG)
> Информация) Доступен полный режим рендеринга GLSL.
> Инфо) Текстуры: 2-D (8192×8192), 3-D (2048x2048x2048), Мультитекстура
> (4)
> Информация) Драйвер Spaceball не установлен.
