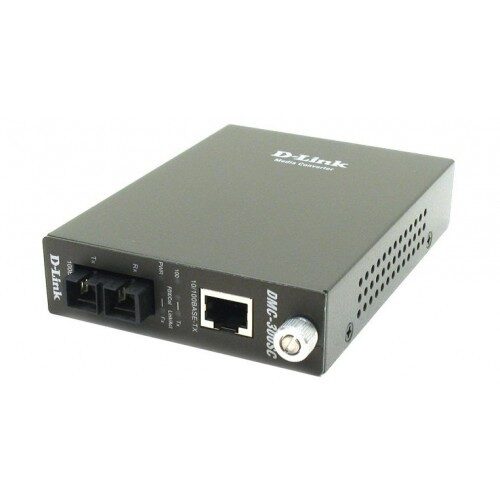

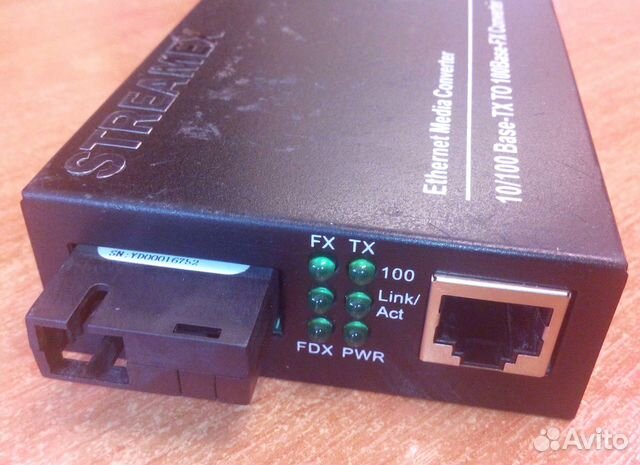

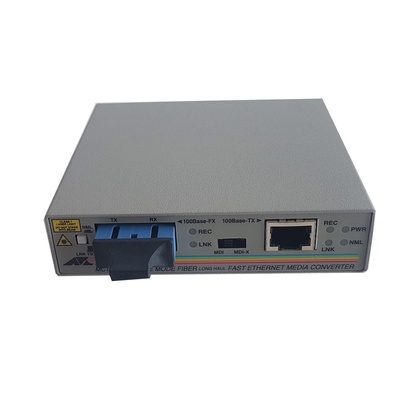

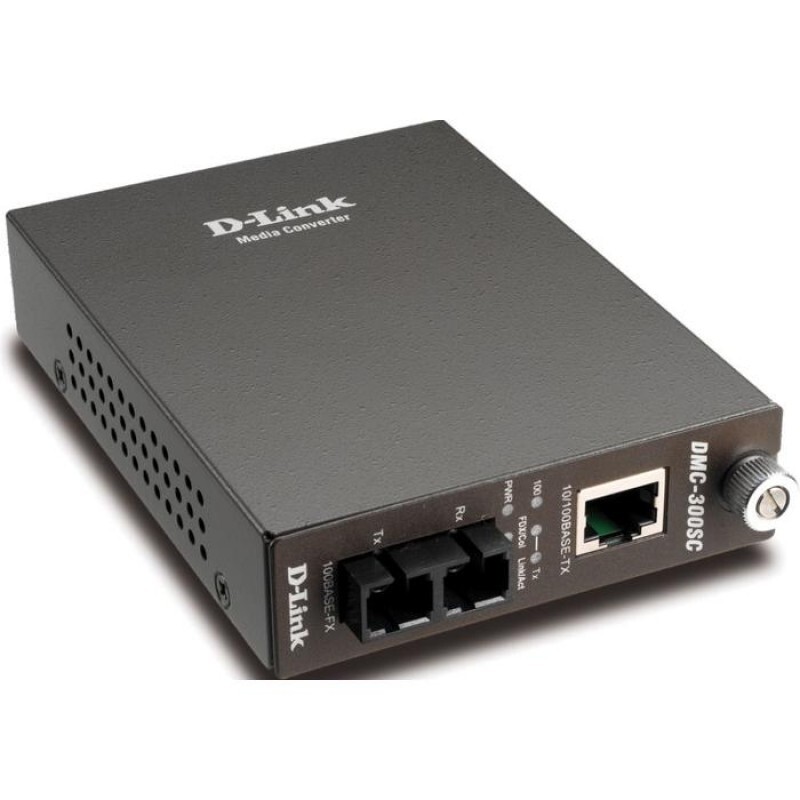

Аппаратура 100base-tx

Стандарт Fast Ethernet IEEE 802.3u появился значительно позже стандарта Ethernet – в 1995 году. Его разработка в первую очередь была связана с требованием повышения скорости передачи информации. Однако переход с Ethernet на Fast Ethernet позволяет не только повысить скорость передачи, но и существенно отодвинуть границу перегрузки сети (что обычно гораздо важнее). Поэтому популярность Fast Ethernet постоянно растет.

Вместе с тем надо учитывать, что стандартные сегменты Fast Ethernet имеют свои особенности и недостатки, которые далеко не очевидны, но которые обязательно надо учитывать. Создатели Fast Ethernet сделали все возможное для облегчения перехода на новую скорость, однако, в каком-то смысле Fast Ethernet – это уже другая, новая сеть.

Если сравнивать набор стандартных сегментов Ethernet и Fast Ethernet, то главное отличие – полный отказ в Fast Ethernet от шинных сегментов и коаксиального кабеля. Остаются только сегменты на витой паре и оптоволоконные сегменты.

Стандарт 100BASE-TXопределяет сеть с топологией пассивная звезда и использованием сдвоенной витой пары.

Схема объединения компьютеров в сеть 100BASE-TXпрактически ничем не отличается от схемы по стандарту 10BASE-T (рис. 12.1). Однако, в этом случае необходимо применение кабелей с неэкранированными витыми парами (UTP) категории 5 или выше, что связано с требуемой пропускной способностью кабеля. В настоящее время это самый популярный тип сети Fast Ethernet.

Для присоединения кабелей так же, как и в случае 10BASE-T используются 8-контактные разъемы типа RJ-45. Длина кабеля так же не может превышать 100 метров (стандарт, правда, рекомендует ограничиваться длиной сегмента в 90 метров, чтобы иметь 10-процентный запас).Так же используется топология пассивная звезда с концентратором в центре. Только сетевые адаптеры должны быть Fast Ethernet, и концентратор должен быть рассчитан на подключение сегментов 100BASE-TX

. Именно поэтому рекомендуется даже при установке сети 10BASE-T прокладывать кабель категории 5.

Рис. 12.1.Схема объединения компьютеров по стандарту 100BASE-TX

Из восьми контактов разъема RJ-45 используется только 4 контакта (табл. 12.1): два для передачи информации (TX+ и TX-) и два для приема информации (RX+ и RX-). Передача производится дифференциальными сигналами. Для передачи используется код 4В/5В, такой же, как в сети FDDI, что позволяет снизить частоту изменения сигналов по сравнению с манчестерским кодом. Это уже серьезный шаг в сторону от первоначального стандарта IEEE 802.3.

Стандарт предусматривает также возможность применения экранированного кабеля с двумя витыми парами проводов (волновое сопротивление – 150 Ом). В этом случае должен применяться 9-контактный экранированный разъем DB-9, он же разъем STP IBM типа 1 (рис. 12.2

), такой же, как в сети Token-Ring. Назначение контактов этого разъема приведено втабл. 12.2.

Таблица 12. 1. Назначение контактов разъема типа RJ-45

Контакт

Назначение

Цвет провода

1

TX+

Белый/оранжевый

2

TX-

Оранжевый/белый

3

RX+

Белый/зеленый

4

Не используется

5

Не используется

6

RX-

Зеленый/белый

7

Не используется

8

Не используется

Рис. 12.2.

Разъем DB-9

Таблица 12.2. Назначение контактов разъема DB9

Контакт

Назначение

Цвет провода

1

RX+

Оранжевый

2

Не используется

3

Не используется

4

Не используется

5

TX+

Красный

6

RX–

Черный

7

Не используется

8

Не используется

9

TX–

Зеленый

Как и в случае 10BASE-T, в сети 100BASE-TXмогут использоваться два типа кабеля: прямой и перекрестный (рис. 12.3). Для соединения двух компьютеров без применения концентраторов используется стандартный перекрестный (crossover) кабель. А для связи компьютера с концентратором применяется прямой (direct) кабель с соединенными между собой одинаковыми контактами разъемов. Если перекрестное соединение предусмотрено внутри концентратора, то соответствующий порт его должен быть помечен буквой «X».Здесь все точно так же, как и в случае 10BASE-T.

Для контроля целостности сети в 100BASE-TXпредусмотрена передача в интервалах между сетевыми пакетами специальных сигналов (FLP– Fast Link Pulse). Но в отличие от 10BASE-T выполняют также функцию автоматического согласования скорости передачи аппаратных средств (Auto-Negotiation). Об этом автоматическом согласовании будет рассказано в разделе «Автоматическое определение типа сети».

Рис. 12.3.Прямой и перекрестный кабели, применяемые в сегменте 100BASE-TX

Что такое Ethernet — энциклопедия lanmarket.ua

Ethernet — это традиционная технология, используемая для подключения устройств в проводной локальной сети (LAN) или глобальной сети (WAN), позволяющая им обмениваться данными друг с другом через протокол (набор правил или общий сетевой язык).



Ethernet описывает, как сетевые устройства форматируют и передают данные, чтобы другие устройства в той же локальной сети или сегменте сети могли идентифицировать, получать и обрабатывать информацию. Кабель Ethernet — это физическая замкнутая проводка, по которой проходят данные.

Появление Ethernet

Инженеры Xerox впервые разработали Ethernet в 1970-х годах. Первоначально Ethernet проходил через коаксиальные кабели. Сегодня в типичных локальных сетях Ethernet используются кабели с витой парой специального класса или оптоволоконные кабели. Ранний Ethernet подключал несколько устройств к сетевому сегменту через гирляндную цепочку или звездообразную топологию через концентратор (устройство уровня 1, отвечающее за передачу сетевых данных).

Однако, если два устройства, совместно использующие концентратор, попытаются передать данные одновременно, пакеты данных могут столкнуться и вызвать проблемы с подключением. Чтобы уменьшить эти цифровые пробки, IEEE разработал протокол множественного доступа с контролем несущей (CSMA / CD) с обнаружением коллизий, который позволяет устройствам проверять, используется ли данная линия перед началом новой передачи.

Зачем использовать Ethernet?

Ethernet используется для подключения устройств в сети и до сих пор остается популярной формой сетевого подключения. Для локальных сетей, используемых определенными организациями (такими как корпоративные офисы, школы и больницы), Ethernet используется из-за его высокой скорости, безопасности и надежности.

Ethernet популярен, потому что он обеспечивает хороший баланс между скоростью, стоимостью и простотой установки. Эти преимущества в сочетании с широким распространением на компьютерном рынке и возможностью поддержки практически всех популярных сетевых протоколов делают Ethernet идеальной сетевой технологией для большинства пользователей компьютеров сегодня.

Институт инженеров по электротехнике и электронике разработал стандарт Ethernet, известный как IEEE 802.3. Этот стандарт определяет правила для настройки сети Ethernet, а также определяет, как элементы в сети Ethernet взаимодействуют друг с другом. Придерживаясь стандарта IEEE, сетевое оборудование и сетевые протоколы могут эффективно обмениваться данными.

Типы Ethernet

Стандарт Fast Ethernet (IEEE 802.3u) был создан для сетей Ethernet, которым требуются более высокие скорости передачи. Этот стандарт повышает ограничение скорости Ethernet с 10 Мбит / с до 100 Мбит / с с минимальными изменениями в существующей структуре кабеля. Fast Ethernet обеспечивает более высокую пропускную способность для видео, мультимедиа, графики, просмотра веб-страниц и более надежное обнаружение и исправление ошибок.

Существует три типа Fast Ethernet: 100BASE-TX для использования с кабелем UTP уровня 5; 100BASE-FX для использования с оптоволоконным кабелем; и 100BASE-T4, в котором используются два дополнительных провода для использования с кабелем UTP 3-го уровня. Стандарт 100BASE-TX стал самым популярным из-за его тесной совместимости со стандартом 10BASE-T Ethernet.

Gigabit Ethernet: этот тип сети передает данные с еще более высокой скоростью, около 1000 Мбит/с или 1 Гбит/с. Гигабитная скорость — это модернизация Fast Ethernet, от которого постепенно отказываются. В этом типе сети все четыре пары в кабеле витой пары вносят свой вклад в скорость передачи данных. Он находит широкое применение в системах видеосвязи, в которых используются кабели CAT5e или другие современные кабели. Для расширенных сетей на расстоянии до 500 м можно использовать оптоволоконные кабели 1000Base SX для многомодовых систем, а также 1000Base LX для одномодовых систем.

Наиболее важные различия между Gigabit Ethernet и Fast Ethernet включают дополнительную поддержку полнодуплексного режима на уровне MAC и скорости передачи данных.

10 Gigabit Ethernet — это самый быстрый и последний из стандартов Ethernet. IEEE 802.3ae определяет версию Ethernet с номинальной скоростью 10 Гбит / с, что делает его в 10 раз быстрее, чем Gigabit Ethernet. В отличие от других систем Ethernet, 10 Gigabit Ethernet полностью основан на использовании оптоволоконных соединений. В этом развивающемся стандарте происходит переход от дизайна ЛВС, который осуществляет широковещательную рассылку на все узлы, к системе, которая включает некоторые элементы глобальной маршрутизации.

Он поддерживается кабелями витой пары CAT6a или CAT7, а также оптоволоконными кабелями. Используя оптоволоконный кабель, эта сетевая зона может быть увеличена примерно до 10 000 метров.

Коммутатор Ethernet: для этого типа сети требуется коммутатор или концентратор. Также вместо кабеля витой пары в этом случае используется обычный сетевой кабель. Сетевые коммутаторы используются для передачи данных от одного устройства к другому, не прерывая работу других устройств в сети.

Также в сети Ethernet могут использоваться различные типы кабелей. Вот несколько широко используемых кабелей Ethernet:

  • 10Base2: это тонкий коаксиальный кабель с витой парой.
  • 10Base5: это толстые коаксиальные кабели типа витая пара.
  • 10Base T: это витая пара со скоростью около 10 Мбит / с.
  • 100BaseTX: это витая пара со скоростью 100 Мбит / с.
  • 100Base FX: оптоволоконный протокол со скоростью 100 Мбит / с.

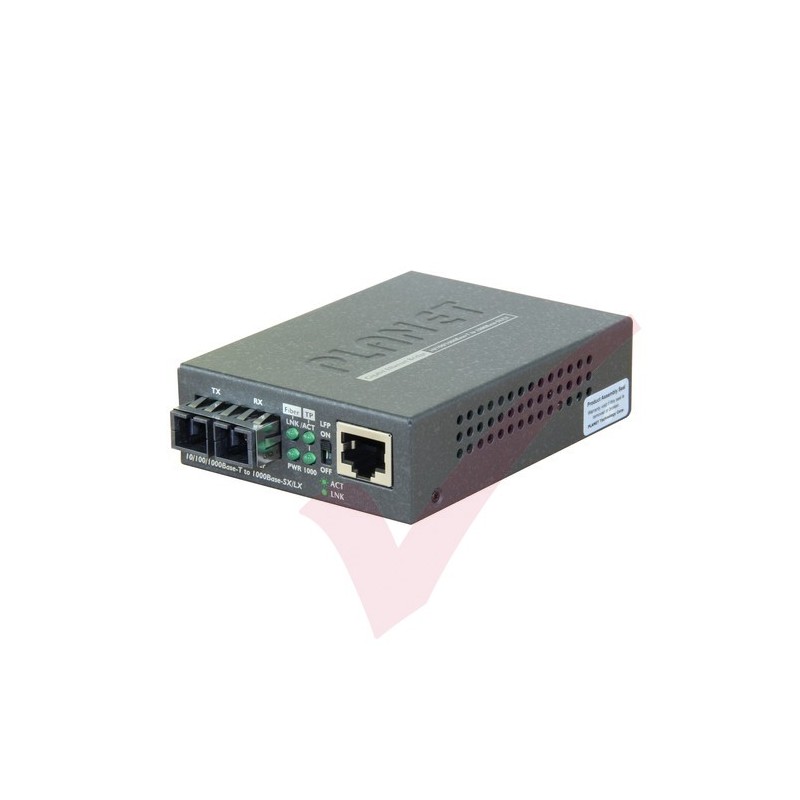

  • 1000Base SX: оптоволоконный протокол, использующий длину волны 850 нм для многомодовых сетей.
  • 1000Base LX: оптоволоконный протокол, который использует длину волны 1310 нм для многомодовых сетей и до 1550 нм для одномодовых сетей.

 IEEE Standard Скорость Тип протокола Максимальное расстояние
Ethernet 802.3 10 Mbps 10Base-T 100 meters
Fast Ethernet/
100Base-T 		802. 3u 100 Mbps 100Base-TX
100Base-FX 		100 meters
2000 meters
Gigabit Ethernet/
GigE 		802.3z 1000 Mbps 1000Base-T
1000Base-SX
1000Base-LX 		100 meters
275/550 meters
550/5000 meters
10 Gigabit Ethernet IEEE 802.3ae 10 Gbps 10GBase-SR
10GBase-LX4
10GBase-LR/ER
10GBase-SW/LW/EW 		300 meters
300m MMF/ 10km SMF
10km/40km
300m/10km/40km

Сеть Fast Ethernet — Технарь

  • Компьютерные сети
  • 30 Дек, 2019
  • 0
  • Просмотров 328

Сеть Fast Ethernet — это составная часть стандарта IEEE 802. 3, появившаяся совсем недавно, в 1995 году. Она представляет собой более быструю версию стандартной сети Ethernet, использующую все тот же метод доступа CSMA/CD, но работающую на значительно большей скорости передачи 100 Мбит /с. Сохраняется также в Fast Ethernet формат пакета (кадра), принятый в классической версии Ethernet. С целью сохранения совместимости с более ранними версиями Ethernet c тандарт определяет для Fast Ethernet специальный механизм автоматического определения скорости передачи в режиме автодиалога (оригинальное название — Auto-Negotiation), что позволяет сетевым адаптерам Fast Ethernet автоматически переключаться со скорости 10 Мбит /с на скорость 100 Мбит /с и наоборот.   Все это приводит к росту популярности сети Fast Ethernet несмотря на сравнительно высокую стоимость ее аппаратуры (например, адаптеры для Fast Ethernet примерно вдвое дороже, чем для Ethernet). В тех случаях, когда требуется высокая пропускная способность сети (например, при передаче динамических изображений), Fast Ethernet часто оказывается вполне приемлемым решением.

 Впрочем, при выборе между Fast Ethernet и Ethernet надо учитывать не только стоимостные показатели, но и то, могут ли компьютеры, входящие в сеть, поддерживать столь высокую скорость обмена. Естественно, высокая пропускная способность среды передачи — это в любом случае хорошо, так как при этом резко снижается нагрузка на сеть (при том же объеме передаваемой информации), и уменьшается вероятность конфликтов. Но если компьютеры сети (в первую очередь, их жесткие диски, винчестеры) не отличается высоким быстродействием, то реальная скорость обмена в сети может быть очень далека от желаемых 100 Мбит /с и даже от 10 Мбит /с. То есть надо помнить, что пропускная способность сети и действительная скорость обмена информацией между компьютерами — это совсем не одно и то же.   Основная топология сети Fast Ethernet — это пассивная звезда, что сближает ее с такими типами традиционной сети Ethernet, как 10BASE-T и 10BASE-FL. Точно так же Fast Ethernet требует обязательного применения концентраторов, причем, естественно, более дорогих, чем в случае Ethernet. Концентраторы, как и в случае Ethernet, могут соединяться связными сегментами между собой, что позволяет строить довольно сложные конфигурации.  Стандарт определяет три типа среды передачи для Fast Ethernet:

  • 100BASE-T4, то есть передача идет со скоростью 100 Мбит /с в основной полосе частот по четырем витым парам электрических проводов;
  • 100BASE-TX, то есть передача идет со скоростью 100 Мбит /с в основной полосе часто по двум витым парам электрических проводов;
  • 100BASE-FX, то есть передача идет со скоростью 100 Мбит /с в основной полосе частот по двум оптоволоконным кабелям.

 Стандарты 100BASE-TX и 100BASE-FX основаны на стандартах ANSI (American National Standards Institute), разработанных первоначально для оптоволоконной сети FDDI, и часто объединяются под названием 100BASE-X. Стандарты 100BASE-T4 и 100BASE-TX объединяются названием 100BASE-T. Отметим также, что стандарт 100BASE-T4 был предложен для того, чтобы использовать витые пары более низкого качества.   Для присоединения сетевого адаптера к сетевому кабелю в сети Fast Ethernet иногда используются специальные трансиверы, ориентированные на какой -то один тип кабеля (в этом случае применяемый сетевой адаптер не зависит от типа среды передачи, что повышает гибкость системы). Трансивер при этом подключается к адаптеру трансиверным кабелем длиной до 0,5 м, оснащенным 40-контактным разъемом. Однако гораздо чаще сетевой адаптер ориентируется изготовителем на какой -то один, неизменный тип среды передачи, и трансивер при этом, естественно, уже не требуется, так как сетевой кабель подключается непосредственно к адаптеру. Адаптер в данном случае оснащается соответствующим кабелю разъемом.

Стандарт определяет два типа (класса) репитеров (концентраторов) для Fast Ethernet:

  • Репитеры Класса I характеризуются тем, что они преобразуют приходящие по сегментам сигналы в цифровую форму прежде чем передавать их во все другие сегменты. Поэтому к ним можно подсоединять сегменты разных типов: 100BASE-TX, 100BASE-T4 и 100BASE-FX. Но процесс преобразования требует временной задержки, поэтому можно использовать только один репитер Класса I в пределах одной зоны конфликта (collision domain).
  • Репитеры Класса II непосредственно повторяют приходящие на них сигналы и передают их в другие сегменты без преобразования. Поэтому к ним можно подключать только сегменты одного типа (например, 100BASE-TX) или сегменты, использующие одну систему сигналов (например, 100BASE-TX и 100BASE-FX). Задержка в репитерах Класса II меньше, чем в репитерах Класса I, поэтому можно применять два таких репитера в пределах одной зоны конфликта (collision domain).

 Отметим также, что к репитерам (концентраторам) Класса I можно подключать специальные удаленные управляющие станции, которые предназначены для контроля за нагрузкой сети и за интенсивностью ошибок в сети, а также для автоматического отключения неисправных сегментов. При этом для обмена с управляющей станцией применяется специально разработанный протокол обмена SNMP (Simple Network Management Protocol).   Согласно стандарту, репитеры (концентраторы) Fast Ethernet должны иметь маркировку класса в виде римских цифр I и II, заключенных в кружок.

Метки: 100BASE-FX100BASE-T4100BASE-TX10BASE-FLEthernetFast EthernetSNMP

  • Вперед Основные преимущества Ethernet
  • Назад Поверочные схемы и их виды



GAOTek 6-портовый 10/100Base-Tx и 2-портовый оптоволоконный Ethernet-коммутатор 100Base-Fx

248,00 долларов США

Этот 6-портовый коммутатор 10/100 Base-Tx и 2-портовый 100 Base-Fx оптоволоконный Ethernet-коммутатор имеет шесть портов 10/100M RJ-45 и два оптических порта, полезных для простого внедрения и расширения 100Base- сети TX/FX.

Добавить в предложение

  • Описание
  • Часто задаваемые вопросы

Описание

6-портовый 10/100 Base-Tx и 2-портовый 100 Base-Fx оптоволоконный Ethernet-коммутатор GAOTek имеет шесть портов 10/100M RJ-45 и два оптических порта для простого развертывания и расширения сетей 100Base-TX/FX. Коммутатор полностью прозрачен при подключении и позволяет сосуществовать как медным, так и оптоволоконным средам. Этот волоконно-оптический коммутатор работает как в полудуплексном, так и в полнодуплексном режимах, а дополнительную гибкость обеспечивают разъемы ST, SC, FC и WDM Simplex SC. Дополнительные расстояния возможны с одномодовой версией, обеспечивающей до 49Возможность подключения 0,70 мили (80 км) на передаваемый сегмент.

Основные характеристики:

  • Соответствует стандарту IEEE802.3, IEEE802.3u
  • Поддерживает управление потоком 802.3x
  • Обеспечивает 6 портов 10/100M RJ-45 и 2 порта оптоволокна
  • Дополнительная функция VLAN
  • Поддерживает функцию автоматического дуплекса (HDX/FDX) и автоматического MDI/MDIX
  • Поддержка Auto MDI/MDI-X на порту RJ-45
  • Поддерживает максимальную длину пересылаемого пакета 1552/1536 байт
  • Светодиод состояния для удобного контроля состояния устройства
  • Безвентиляторная конструкция, естественное охлаждение





Технические характеристики:
Интерфейс 6 портов Ethernet (RJ45) 10/100Base-Tx

2 × Оптический порт (1×9) 100Base-Fx

Оптический порт  Доступно для 1310 нм/1490 нм/1550 нм, одномодовое,     1310 нм, многомодовое

Расстояние передачи: до 74,5 миль (120 км)

Разъемы

: SC, ST и FC опционально

Сердцевина волокна: 9 мкм/125 мкм на одномодовом волокне; 50 мкм/125 мкм и 62,5 мкм/125 мкм на многомодовом оптоволокне

Порт Ethernet  Кабель: кабель UTP категории 5/5e/6

Доступная скорость: принудительно 10 Мбит/с, принудительно 100 Мбит/с и автодетектив 10 Мбит/с/100 Мбит/с. Полнодуплексное и полудуплексное автоматическое согласование

Разъемы

: разъем RJ-45; Соединение MDI/MDI-X     автоматическое определение

Статус  IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (управление потоком)
Светодиодные индикаторы  Статус питания, скорость, FX Link/Act, TX Link/Act
Требуемая мощность  12 В постоянного тока, внешний адаптер переменного тока в постоянный
Рабочая температура от 14 °F до 158 °F (от -10 °C до 70 °C)
Температура хранения от -4 °F до 158 °F (от -20 °C до 70 °C)
Рабочая влажность От 10 % до 90 % относительной влажности (без конденсации)
Влажность при хранении От 5 % до 90 % относительной влажности (без конденсации)
Размеры

(Г × Ш × В)

8,42 дюйма × 4,13 дюйма × 1,25 дюйма (214 мм × 105 мм × 32 мм)
Вес  1,23 фунта (0,56 кг)
