# PowerClip в CorelDRAW X6

PowerClip — это, пожалуй, один из самых известных и часто используемых эффектов графического редактора CorelDRAW. Но даже при всей его известности, далеко не все используют этот эффект по максимуму. В этом материале я постараюсь рассказать про все особенности PowerClip, что нового в CorelDRAW X6.1, и как этим пользоваться.

По сути, PowerClip — эффект, который позволяет использовать объект как контейнер (фрейм) для размещения внутри него других объектов.

Создание эффекта PowerClip

Для преобразования объекта в контейнер подойдут кривые, примитивы и текст. Зачастую, CorelDRAW предоставляет несколько вариантов достижения одного и того же результата, и создание эффекта PowerClip не исключение:

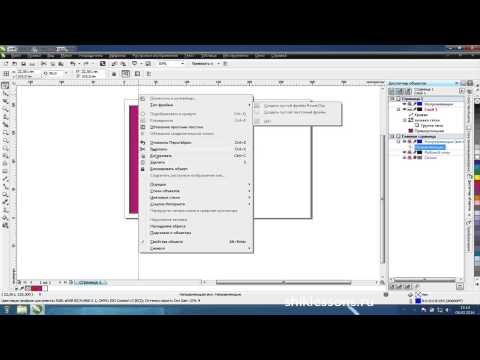

1. В контекстном меню помещаемого объекта выбрать пункт PowerClip Inside (Поместить в контейнер) или, выбрав помещаемый объект, вызвать команду Place Inside Frame (Поместить во фрейм) в меню Effects > PowerClip (Эффекты > PowerClip) (в последствии «основное меню»), после чего нужно выбрать объект который будет использоваться в качестве контейнера.
2. Удерживая правой кнопкой мыши помещаемый объект, перетащить его на объект который будет использоваться в качестве контейнера (при этом курсор поменяется на прицел) и отпустить кнопку. В появившемся контекстном меню выберите PowerClip Inside (Поместить в контейнер).
3. Заранее изменить Frame Type (Тип фрейма) на PowerClip Frame (фрейм PowerClip). Сделать это можно всё в том же основном меню, в контекстном меню объекта, или с помощью кнопки PowerClip frame (Фрейм PowerClip) на панели Layout (Макет).

Третий вариант доступен в CorelDRAW начиная с версии Х6. Именно в ней разработчики закрепили такое понятие как «Фрейм», которое давно широко используется в других редакторах больше направленных на вёрстку.

Добавлять объекты в уже существующий фрейм PowerClip можно как первым, так и вторым способом из перечисленных выше. А в 16-й версии редактора CorelDRAW была добавлена возможность интерактивного помещения объектов внутрь фрейма посредством простого перетаскивания объекта левой кнопкой мыши на фрейм. В случае если фрейм пуст, объект автоматически помещается внутрь него. Что бы игнорировать пустой фрейм, нужно удерживать клавишу F. В случае же если в фрейме уже содержатся какие либо объекты, по умолчанию он игнорируется, однако если удерживать клавишу W, объект добавится в контейнер, а если удерживать K, содержимое фрейма заменится на перемещаемый объект. Значения по умолчанию в обоих этих случаях, и многое другое, можно настроить, но об этом ниже.

Редактирование фрейма PowerClip и его содержимого

Внешне, фрейм можно редактировать как обычный объект, изменять его размеры, форму, позицию и т.д. При этом, по умолчанию, его содержимое масштабируется и перемещается вместе с ним. За такое поведение отвечает опция Lock Contents to PowerClip (Заблокировать содержимое в PowerClip), которую можно найти в основном и контекстном меню, а также на новой плавающей панели. Соответственно, если выключить эту опцию все внешние изменения будут касаться только самого фрейма, при этом его содержимое будет оставаться неизменным.

К слову о новой плавающей панели, которая появилась в Х6. Это лишь ещё один дополнительный способ для быстрого доступа к самым частым операциям связанным с PowerClip.

Редактировать содержимое PowerClip можно как «изнутри», так и «снаружи» (начиная с X6). Первый вариант больше подходит для удобной работы с объектами внутри фрейма, а второй больше предусмотрен для редактирования содержимого в целом.

Режим редактирования позволяет «войти» внутрь фрейма и изменять его содержимое отдельно от «внешних» объектов. Удачным дополнением в Х6 стало то, что в этом режиме внешние объекты не скрываются полностью, а остаются слегка заметными, что существенно упрощает макетирование благодаря восприятию макета в целом. Войти в этот режим можно опять же несколькими способами:

• Командой Edit PowerClip (Редактировать PowerClip) которая доступна в основном меню, контекстном меню или на плавающей панели;
• Кликом левой кнопкой мыши по фрейму с зажатой клавишей Ctrl;
• Двойным кликом по фрейму.

Список вариантов выхода несколько отличается:

• Команды Finish Editing This Level (Завершить редактирование) в основном меню;
• Команды Stop Editing Content (Завершить редактирование содержимого) на плавающей панели;
• Кликом левой кнопкой мыши по пустому полю с зажатой клавишей Ctrl.

Хочу также обратить внимание на то, что начиная с Х6 закрыть документ можно даже находясь в режиме редактирования содержимого фрейма, что было невозможно в предыдущих версиях CorelDRAW.

Внешнее редактирование содержимого фрейма несколько проще. Содержимое можно выделить с помощью команды Select PowerClip Contents (Выбрать содержимое PowerClip). Этот вариант удобен для коррекции позиции или масштаба содержимого в целом. Или же выделять объекты фрейма по отдельности, для индивидуальной правки, с помощью левой кнопки мыши удерживая клавишу Alt.

Отдельно стоит рассмотреть команды подгонки содержимого, которые доступны как в основном и контекстном меню, так и в выпадающем меню плавающей панели:

• Center Contents (Центрировать содержимое) — располагает содержимое по центру относительно фрейма;
• Fit contents proportionally (Подогнать содержимое пропорционально) — изменяет масштаб содержимого таким образом, что бы оно максимально заполняло фрейм и при этом было полностью доступно;
• Fill frame proportionally (Растянуть содержимое пропорционально, чтобы заполнить фрейм) — изменяет масштаб содержимого таким образом, что бы максимально заполнить фрейм, при этом часть содержимого может скрыться за пределами фрейма;
• Stretch contents to fill frame (Растянуть содержимое, чтобы заполнить фрейм) — изменяет масштаб содержимого таким образом, что бы максимально заполнить фрейм, при этом пропорции содержимого могут исказиться.

Удаление и извлечение содержимого фрейма

В 16-й версии CorelDRAW стало значительно проще удалить содержимое фрейма, для этого нужно изменить тип фрейма на

None (Нет) в контекстном меню объекта или на панели Layout (Макет). А для извлечения содержимого предусмотрена команда Extract Contents (Извлечь содержимое) которая доступна в основном и контекстном меню, а также в виде кнопки на плавающей панели. Стоит отметить что в Х6, даже после извлечения всего содержимого фрейм остаётся фреймом.

Настройки PowerClip

В новой версии CorelDRAW настройки PowerClip были выделены на отдельную «страницу» PowerClip Frame (Контейнер PowerClip), которую можно найти в настройках Tools > Options > Workspace (Инструменты > Параметры > Рабочее пространство).

С помощью этих настроек можно изменить поведение по умолчанию для функции интерактивного помещения объекта во фрейм, как в случае с пустым фреймом, так и с уже содержащим какие либо объекты.

Добавилась опция автоматического центрирования объекта при добавлении во фрейм, если он изначально находился за пределами фрейма (работает только для первого варианта добавления объекта). А также настроить поведение линий, которыми помечаются пустые фреймы (Х), или вообще отключить их.

В качестве заключения

Далеко не все нововведения связанные с PowerClip могут понравиться пользователям, однако стоит исключить привычку и взглянуть на работу с фреймами по-новому. Как только вы это сделаете, новые функции и особенности окажутся весьма полезными.

Полезно знать

Если необходимо «разбить» макет или фотографию на несколько кусочков по типу пазлов, нарисуйте и сгруппируйте векторные кусочки, а затем поместите в эту группу изображение или макет, используя команду PowerClip Inside (Поместить в контейнер). Впоследствии группу можно разгруппировать.

Для более тонкой настройки PowerClip, можно воспользоваться утилитой

CDRtuning.

Широкие возможности PowerClip в Кореле



Пример HTML-страницы

Основные этапы

PowerClip позволяет размещать любой объект внутри другого векторного объекта. Для этого можно использовать любые векторные объекты, включая прямоугольники, эллипсы, текстовые элементы и пр. Например, эллипс можно разместить внутри прямоугольника.

Выделите эллипс и выберите Объект > PowerClip > Поместить во фрейм. Курсор превратится в стрелку. Выделите контейнер (прямоугольник) с помощью стрелки.

Эти действия (Объект > PowerClip > Поместить во фрейм > выделить контейнер) можно повторить при работе с изображением или любым другим объектом.

Чтобы отредактировать содержимое PowerClip, нажмите клавишу Ctrl и щелкните кнопкой мыши. PowerClip работает как отдельный слой внутри текущего слоя, что позволяет как просматривать содержимое PowerClip, так и вносить в него необходимые изменения.

При работе с содержимым внутри PowerClip в режиме редактирования в строке состояния вместо названия текущего слоя отображается название объекта, расположенного на содержимом PowerClip.

Для выхода из PowerClip нажмите Ctrl и щелкните снаружи любого объекта. Как вариант, это можно сделать щелчком правой кнопки мыши или с помощью панели значков в нижней части PowerClip.

Чтобы выделить содержимое PowerClip, нажмите Alt и щелкните кнопкой мыши. Затем можно будет выполнять задачи перемещения, поворота, изменения размера и пр. Разница здесь только в том, что скрытая часть изображения не будет просматриваться.

По сути, PowerClip — это маска, поэтому часть объекта здесь не удаляется, а просто скрывается. В любое время можно перемещать, отображать или скрывать определенную часть изображения.

Использование PowerClip для повышения четкости контуров

Эта функция пригодится при работе с размытым контуром, четкость которого необходимо повысить. К примеру, можно нарисовать эллипс или окружность вокруг объекта и поместить его внутри изображения (как PowerClip).

Далее необходимо выделить объект, сдвинуть его и подогнать по форме. Края объекта станут более четкими по сравнению с растровым изображением. Затем объект можно расположить на другом фоне. Качество изображения здесь заметно повысилось.

Кроме того, можно изменять цвет и размер, а также применять разнообразные эффекты, такие как эффект тени.

Самой важной отличительной чертой PowerClip является высокое качество изображения, поскольку в роли контейнера здесь выступает векторный объект. За счет этого четкие контуры объектов сохраняются вне зависимости от того, было ли изображение уменьшено или увеличено. При увеличении же растрового изображения снижается разрешение и происходит потеря качества. При работе с PowerClip (даже при снижении разрешения остальной части изображения) всегда удается сохранить четкость контуров, а это в большой степени определят качество изображения.

Использование PowerClip для вырезания объектов

При работе с простыми формами, такими как квадрат или круг, вырезание объектов не представляет особой сложности. А если нужно вырезать более сложную форму, например цветок? Трассировка абриса тагого объекта с целью удаления фона займет много сил и времени.

Воспользуемся PowerTrace и выберем опцию Изображение высокого качества.

Убедитесь в том, что включены опции Группировка объектов по цвету и Удалить фон. Также установите флажок Удалить цвет из всего изображения.

Перейдем на вкладку Цвета, где можно увидеть составные элементы изображения. Здесь мы видим множество оттенков красного. Выберите первый и, удерживая Shift, выберите последний, чтобы выделить все цветовые образцы. Щелкните кнопку Слияние. Дополнительные цвета можно добавить с помощью клавиши Ctrl.

В результате получится упрощенная версия изображения, которую можно будет использовать в качестве контейнера для PowerClip. Теперь нужно разгруппировать результат трассировки, оставить нужнный объект и удалить все остальное. Пересекающиеся пути можно разъединить (Ctrl + K) и затем удалить ненужные части.

Настроив расположение объекта, снова выберите Объект > PowerClip > Поместить во фрейм. Всего несколько шагов — и у нас получилось изображение без фона. Просто и быстро! На этом этапе можно также отрегулировать изображение, исправить ошибки и улучшить форму объекта.

Теперь мы можем расположить наше изображение поверх любого фона и применить любой из эффектов (например, тень).

Конечно, не всегда все так просто. Все зависит от сложности изображения. Возьмем, к примеру, фотографию другого цветка. Повторим процедуру, следуя методу, описанному выше. PowerTrace > Изображение высокого качества: теперь внутренняя часть розы состоит из разнообразных цветов и деталей. Отделим фон от остального изображения, но на этот раз не будем его удалять. Сначала необходимо выделить цвета фона и выполнить их слияние. Затем можно будет выделить все остальные цвета и объединить их. Слияние темных и светлых оттенков по отдельности позволит нам создать упрощенное векторное изображение.

По окончании у нас получится группа из двух объектов — фона и розы. Мы будем использовать цветок, но при необходимости могли бы использовать и фон. Снова выберем Объект > PowerClip > Поместить во фрейм и выделим контейнер.

Настроим изображение, удерживая Alt. Затем, выполнив несколько операций, мы получим изображение с прозрачным фоном. Кроме того, этот объект может быть использован для наложения на любое другое изображение.

Существуют ситуации, в которых работа со сложными изображениями не может быть сведена к нескольким простым действиям. В таких случаях решением проблемы может стать рисование объекта от руки. На этом этапе я воспользуюсь овалом для верхней части изображения, а все остальное нарисую от руки. Для этой стороны я воспользуюсь функцией отражения, объединю и замкну обе формы, а затем добавлю еще один овал в нижнюю часть изображения. Конечно, это черновой набросок.

Передовые приемы работы

По окончании выделите изображение и поместите его во фрейм как PowerClip. На этот раз наша проблема состоит в непрозрачности фужера. Исправить это можно с помощью маленькой хитрости: использования двух объектов вместо одного. С помощью эллипса выделим содержимое (в данном случае вино). Удерживая Shift, выделим PowerClip и щелкнем значок Пересечение на панели свойств. В результате у нас получится новый PowerClip, содержащий только нужную нам область изображения.

Удалим эллипс, отредактируем содержимое PowerClip и применим Однородную прозрачность. Удалим абрис. Фужер стал прозрачным. Значения прозрачности при необходимости можно настраивать. Здесь изображение выглядит намного реалистичнее, чем просто вырезанный объект.

Можно применить эффект прозрачности и к вину в фужере. Итак, у нас получилось весьма реалистичное изображение. Теперь давайте удалим некоторые детали. Для этого нарисуем эллипс, создадим его дубликат и объединим эти объекты (Ctrl + L). Затем выделим объект фужера, дублируем его (+ на цифровой клавиатуре) и поместим во фрейм.

Конечно, каждый объект и каждое решение уникальны. Из множества методов и приемов работы обязательно найдутся наиболее подходящие для конкретного проекта. За счет того, что контейнер является векторным объектом, в PowerClip всегда сохраняются четкие контуры. Поэтому мы смело можем уменьшать или увеличивать размер изображений, а также применять разнообразные эффекты, такие как тень. Кроме того, возможно объединение нескольких объектов для создания более реалистичного изображения.

Использование PowerClip с текстом и логотипами

Использование PowerClip при работе с текстом и логотипами позволяет создавать потрясающие эффекты. Для примера воспользуемся логотипом Corel. С помощью инструмента Заливка сетки, используя случайные цвета, создадим прямоугольник и поместим его внутри логотипа как PowerClip. Заливку при необходимости можно отредактировать: изменить цвет, повернуть, отразить и пр. Помните, что Заливка сетки не применяется к пересекающимся путям. Этот недеструктивный эффект применяется без внесения изменений в исходное изображение.

На этот раз мы воспользуемся эффектом Вытягивания. Всего за несколько простых шагов у нас получится отличный результат. Такой эффект может быть применен к любому объекту, тексту или логотипу. Тут важно помнить, что содержимое можно изменять в любой момент работы над проектом.

PowerClip позволяет легко и быстро создавать замечательные эффекты (например, эффект рельефа) посредством использования одного и того же изображения в качестве как фона, так и объекта с последующим поворотом или отражением содержимого PowerClip.

Помните, что при размещении изображения в качестве PowerClip на группе объектов при последующей разгруппировке для каждого отдельного объекта будет создана копия содержимого PowerClip. Тот же самый результат будет иметь место и в случае применения PowerClip к составным объектам, таким как текст: при отмене группировки внутри каждого объекта будет размещено все содержимое PowerClip. Такой прием позволяет создавать интересные эффекты при работе с отдельными объектами или символами.

Заключительные советы:

• Можно отключить X, обозначающий PowerClip (Инструменты > Параметры > Рабочее пространство > Контейнер Powerclip).
• В этом окне также можно управлять поведением объекта при перетаскивании его в рамку PowerClip.
• Для того, чтобы преобразовать PowerClip в обычный объект, щелкните объект правой кнопкой мыши и выберите Тип фрейма > Нет.
• Объект PowerClip может быть размещен внутри другого PowerClip и содержать несколько последовательных уровней PowerClip.

Ссылка на источник

Пример HTML-страницы

Можно ли поместить объект в контейнер в Coreldraw

CorelDRAW позволяет размещать векторные объекты и растровые изображения, например фотографии, внутри других объектов или контейнеров. Контейнером может быть любой объект, например фигурный текст или прямоугольник.

Кроме того, как мне разместить изображение в форме в coreldraw?

Теперь щелкните правой кнопкой мыши изображение, которое вы хотите поместить внутрь фигуры. Выберите опцию «powerclip inside», и вы увидите появившуюся стрелку. Щелкните фигуру, в которую вы хотите поместить изображение, и ваше изображение будет размещено. Теперь вы можете редактировать это изображение на двойной щелчок по фигуре .

Можно также спросить, как заполнить форму в Corel Draw? В наборе инструментов щелкните инструмент «Умная заливка» . Введите значение в поле Допуск зазора на панели свойств. Щелкните внутри закрытой области , которую вы хотите заполнить. Новый объект создается из замкнутой области, и к нему применяются выбранные параметры заливки и контура на панели свойств.

Люди также спрашивают, как расположить объект в coreldraw?

5 шагов для выравнивания объектов в CorelDraw

1. Выберите объекты.
2. Нажмите упорядочить, выровнять и распределить, выровнять и распределить.
3. Щелкните вкладку выравнивания.
4. Укажите выравнивание по вертикали, выравнивание по горизонтали или и то, и другое:
5. В списке Выровнять объекты по выберите активные объекты.

Как растянуть изображение в Corel Draw?

Вы также можете растянуть объект от его центра, нажав Shift и перетащив угловой маркер выбора . Вы также можете растянуть объект с шагом 100 %, нажав Ctrl и перетащив угловой маркер выделения.

Содержание

Ниже приведены некоторые моменты, которые следует учитывать при попытке выяснить, можно ли поместить объект в контейнер в coreldraw.

Как вставить картинку в фигуру?

Вставьте изображение в определенную область с помощью CorelDRAW

Вставьте изображение в фигуру

1. Щелкните фигуру, для которой вы хотите добавить изображение.
2. На вкладке «Формат» в группе «Стили фигур» щелкните стрелку рядом с элементом «Заливка фигуры».
3. В папке или расположении, содержащем изображение, которое вы хотите использовать, щелкните файл изображения и нажмите кнопку Вставить.

Что такое интерактивный инструмент заливки в CorelDRAW? Инструмент интерактивной заливки сетки работает путем наложения сетки на выбранный объект. Точки пересечения этой сетки соединяются с узлами, которыми можно управлять с помощью Инструмента «Форма». Вы можете добавить к сетке цвет, исходящий из узла или участка (любой дискретной области сетки).

Что такое заливка сетки в CorelDRAW?

Инструмент «Заливка сетки» позволяет создать заливку с очень тонкими изменениями цвета , которые придадут объекту ощущение реализма. Значительно улучшенный инструмент «Заливка сетки» в CorelDRAW Graphics Suite X5 позволяет создавать объекты с многоцветной заливкой с более плавными переходами цветов.

Как раскрасить объект в CorelDRAW? Чтобы создать цветовой стиль из существующего изображения, откройте это изображение в CorelDRAW. Выберите любой или все объекты, содержащие цвет, который вы хотите использовать, и просто перетащите их в серую область в верхней части окна настройки «Цветовые стили» (см. рис. 2). После этого будет создана новая палитра цветовых стилей.

Что такое выравнивание объекта в CorelDRAW?

CorelDRAW позволяет точно выравнивать и распределять объекты на чертеже . Вы можете выравнивать объекты друг с другом и с частями страницы документа, такими как центр, края и сетка. Когда вы выравниваете объекты с объектами, вы можете выровнять их по центру или по краям.

Можно ли поворачивать направляющие в CorelDRAW? Поистине удивительная возможность, предоставляемая Corel Draw, где вы можете вращать направляющую для ссылки на рисунок чего-то угловатого. Поместите курсор на любую из двух ручек и начните вращать направляющую. Вы можете заметить, что можете вращать направляющую .

Как повысить резкость изображения в Corel Draw?

1. Щелкните инструмент выделения в меню «Инструменты», например эллипс.
2. Нажмите «Эффекты» в меню («Фильтр» в более ранних версиях CorelDRAW), затем «Резкость» и затем «Нерезкая маска», чтобы выбрать этот фильтр.
3. Щелкните и перетащите ползунки «Количество», «Радиус» и «Порог», чтобы изменить уровень резкости, применяемый к вашему изображению.

Как изменить вид в CorelDRAW? После применения эффекта перспективы его можно скопировать в другие объекты на чертеже, настроить или удалить из объекта .Больше видео на YouTube.

До	Сделайте следующее
Применение одноточечной перспективы	Щелкните Эффекты Добавить перспективу. Нажмите Ctrl и перетащите узел.

Как сохранить изображение с высоким разрешением в Corel Draw?

Для изменения разрешения изображения в Corel Photo-Paint необходимо:

1. Выбрать команду Resample в меню Image .
2. Активируйте флажок Сглаживание, чтобы сгладить переход цвета.
3. Активируйте флажок Идентичные значения, если вы хотите, чтобы разрешение было одинаковым по вертикали и горизонтали.

Как смешивать изображения в Corel Draw? Снова выберите меню «Объект», выберите «Объединить», а затем выберите «Объединить объект с фоном», чтобы скрыть контур изображения с цветом фона изображения. Сохраните изменения изображения .

Как переместить объект вперед в CorelDraw?

Размещение текста или объектов поверх закрашенного объекта

1. Shift + Page Up = Перемещает объект на передний план слоя.
2. Shift + Page Down = Перемещает объект в самый низ слоя.
3. Ctrl + Page Up = Перемещает объект вверх на единицу.
4. Ctrl+ Page Down = Перемещает объект вниз на единицу.

Как обрезать изображение в форме? Обрезать до определенной формы

1. В файле выберите изображение, которое вы хотите обрезать до определенной формы.
2. Перейдите на вкладку Формат изображения.
3. В разделе «Настройка» щелкните стрелку рядом с «Обрезка», укажите «Маска по фигуре», укажите тип фигуры , а затем щелкните фигуру, до которой вы хотите обрезать изображение.

Как обрезать фотографию от руки?

Вот что вам нужно сделать:

1. Найдите изображение в приложении «Фото» и нажмите «Изменить».
2. Коснитесь кнопки «Обрезать» внизу.
3. Нажмите кнопку «Соотношение сторон» в правом верхнем углу.
4. Выберите Freehand и создайте рамку для вашего изображения .
5. Нажмите «Готово».

Как превратить изображение в овал? Изображение предоставлено Microsoft. Выберите фотографию в документе, чтобы появилось меню «Формат» в разделе «Инструменты для рисунков». Нажмите меню «Формат», затем «Обрезать» и выберите параметр «Обрезать по форме», который появляется в раскрывающемся меню. Щелкнув «Овал» в списке фигур, вы обрежете фотографию в овал.

Как обрезать объекты неправильной формы в Corel Draw?

Чтобы обрезать растровое изображение, придав ему неправильную форму, можно использовать инструмент «Форма» и команду «Обрезать растровое изображение» . В наборе инструментов щелкните инструмент Форма . Выберите растровое изображение. Перетащите угловые узлы, чтобы изменить форму растрового изображения.

Что такое эффект наложения в CorelDRAW? Инструмент «Переход» — одна из старейших и наиболее полезных функций CorelDRAW. Смешивание объектов означает преобразование одного объекта в другой, следуя последовательности форм и цветов. Вы можете смешивать множество векторных фигур, включая текст, за создать привлекательные переходы .

Сколько типов узоров существует в CorelDRAW?

Фонтанная заливка — это плавное чередование двух или более цветов, добавляющее глубину объекту . Фонтанные заливки также известны как градиентные заливки. Вы можете указать атрибуты заливки, такие как направление смешения цветов заливки, угол заливки, центральная точка и средняя точка. Вы также можете сглаживать, наклонять или повторять заливку.

Как обрезать растровые изображения в CorelDRAW

Опубликовано 23 июня 2018 г. | 26 комментариев

Автор: Steve Bain

При всех различных способах работы с цифровыми изображениями в CorelDRAW вам в конечном итоге понадобится (или вы захотите) немного обрезать. Обрезка изображения включает временное скрытие или даже удаление частей цифрового изображения. Обычно это делается для изменения пропорций изображения в соответствии с конкретными потребностями дизайна и/или удаления ненужных пикселей и уменьшения размера файла. Вы можете легко сделать это в любой версии CorelDRAW, и это относительно простая операция.

В этом руководстве для демонстрации я использую старую версию CorelDRAW. Но вы можете использовать эти же методы практически с любой версией. Прежде чем мы начнем, позвольте мне прояснить одну потенциальную путаницу. Если вы используете последнюю версию CorelDRAW, вы можете по понятным причинам использовать инструмент кадрирования.

Инструмент обрезки позволяет автоматически обрезать объекты, включая цифровые изображения. Когда он был впервые представлен (версия 13), применение его к объекту по существу удаляло все содержимое за пределами указанной вами области обрезки. Хотя это означало, что это отличный инструмент для обрезки отдельных объектов, он не позволял вам обрезать объекты, уже вставленные или встроенные в существующую аранжировку или монтаж. Если вы используете версию 15 и выше, вы обнаружите, что это поведение было исправлено. Просто хотел снять это с моей груди.

В этом уроке я расскажу о ручном методе, который позволит вам кадрировать на векторном уровне, манипулируя невидимым контуром, окружающим цифровое изображение, с помощью инструмента «Форма» (F10). Метод Инструмента «Форма» более сложен и, возможно, менее удобен, чем Инструмент «Кадрирование», но он обеспечивает больше контроля и дает вам дополнительное преимущество, заключающееся в возможности при необходимости придать границам растрового изображения нетрадиционную форму.

В отличие от приложений для редактирования растровых изображений, цифровое изображение в CorelDRAW по существу представляет собой объект на основе растрового изображения, размещенный внутри невидимого контейнера, называемого обтравочным контуром. Это означает, что путь отсечения содержит изображение, а его границы определяют общую форму растрового изображения. Хотя эти контейнеры по своей сути невидимы, они являются неотъемлемой характеристикой каждого растрового изображения в вашем документе. Управляйте формой контейнера, и вы управляете кадрированием содержащегося в нем растрового изображения.

Чтобы сформировать контейнер растрового изображения, вам потребуется использовать инструмент «Форма», чтобы изменить положение составляющих его узлов пути. Давайте рассмотрим типичную операцию кадрирования прямоугольной формы, выполнив следующие краткие шаги.

1. Для начала вам понадобится растровое изображение. Растровые изображения можно преобразовать из векторных объектов с помощью команды «Преобразовать в растровое изображение» или импортировать из внешнего источника с помощью команды «Импорт» (Ctrl+I). Оказавшись на своей странице, просто нажмите, чтобы выбрать само растровое изображение.
2. Если вы решите импортировать растровое изображение, вы можете обрезать его до того, как оно попадет на вашу страницу, выбрав «Обрезать» в раскрывающемся меню диалогового окна «Импорт» (показано далее).
3. После выбора параметра «Обрезать» и нажатия кнопки «ОК» откроется диалоговое окно «Обрезать изображение» (показано далее), в котором можно либо использовать курсор в виде руки для интерактивной установки прямоугольной обрезки, либо ввести значения в поля «Сверху», «Слева», «Ширина» и «Высота». с последующим нажатием ОК. Это позволит вам разместить постоянно обрезанную копию выбранного вами растрового изображения на вашей странице.
4. Если изображение, которое вы хотите обрезать, уже существует в вашем документе, и вы хотите его обрезать, выберите инструмент «Форма» (F10) и щелкните, чтобы выбрать растровое изображение. Обратите внимание на четыре узла в углах изображения (показано далее). Перетаскивание этих точек приведет к изменению формы контура отсечения растрового изображения, что позволит вам скрыть части растрового изображения от вида без удаления пикселей .
5. С помощью курсора инструмента «Форма» щелкните один из этих узлов и перетащите его к центру изображения. Обратите внимание, что после того, как вы отпустите кнопку мыши, часть изображения будет скрыта (как показано ниже).

6. Перетащите тот же угловой узел примерно в исходное положение и обратите внимание, что скрытая часть изображения снова видна. Вы только что выполнили самые основные операции обрезки.

Большинство цифровых изображений обычно обрезаются по вертикали или горизонтали, чтобы они соответствовали квадратному или прямоугольному пространству. Для этого необходимо переместить угловые узлы, сохраняя при этом их выравнивание.

Чтобы выполнить операцию обрезки сбоку, сверху или снизу на растровом изображении, вам необходимо одновременно выбрать как минимум два угловых узла, и их нужно перемещать либо с помощью клавиш перемещения, либо путем перетаскивания. Операция перетаскивания немного сложнее, чем вы думаете, поскольку она включает в себя выбор и перемещение двух угловых узлов, удерживая клавишу-модификатор, чтобы ограничить движение перетаскивания.

Чтобы обрезать растровое изображение путем перетаскивания, выполните следующие действия:

1. С помощью инструмента «Форма» щелкните растровое изображение. Определите, какую сторону вы хотите обрезать, и выберите оба угловых узла на стороне, удерживая клавишу Shift и щелкнув один раз по каждому узлу, или нажмите и перетащите, чтобы выбрать их с помощью рамки.
2. После выбора узлов удерживайте Ctrl в качестве клавиши-модификатора, перетаскивая оба узла к центру растрового изображения. Удерживая нажатой клавишу Ctrl, вы ограничиваете движение перетаскивания, сохраняя вертикальное и горизонтальное выравнивание сторон.
3. Продолжайте обрезку любой из сторон, используя ту же процедуру, пока операция обрезки не будет завершена. Следующий пример иллюстрирует типичные результаты кадрирования.
4. В качестве последнего дополнительного шага вы можете удалить скрытую часть изображения с помощью команды «Обрезать растровое изображение», выбрав «Растровые изображения» > «Обрезать растровое изображение» или нажав кнопку «Обрезать растровое изображение» (показана далее) на панели свойств с помощью инструмента «Указатель» и пока выбрано обрезанное растровое изображение. Это навсегда удалит части изображения, которые скрыты от просмотра, что позволит вам уменьшить размер файла документа.


Имейте в виду, что этот метод обрезки можно также использовать для создания непрямоугольных форм обрезки путем добавления узлов в контейнер растрового изображения и управления свойствами кривой, как показано ниже.

Следующие два примера иллюстрируют преимущества аккуратного кадрирования фотографий. В этих примерах фотомонтаж был выполнен без обрезки, а затем улучшен за счет тщательной обрезки и перекомпоновки.

Дополнительную информацию о дизайне и эстетических аспектах обрезки изображений различными способами см. в моем руководстве по улучшению воздействия изображения.

Если вы нашли это руководство полезным, сделайте пожертвование. Ваша демонстрация поддержки поможет финансировать будущие учебники и направлять направление нового контента сайта.

Стив Бейн — отмеченный наградами иллюстратор и дизайнер, автор почти дюжины книг, в том числе CorelDRAW The Official Guide.
